بسته XC3042-100PC84C PLCC84، بلوک های منطقی و عملکرد

XC3042-100PC84C یک دستگاه منطقی قابل برنامه ریزی کلاسیک از خانواده معروف XC3000 است.این روشی انعطاف‌پذیر برای مدیریت منطق دیجیتال بدون تکیه بر تراشه‌های با عملکرد ثابت به شما می‌دهد.با حدود 3000 گیت قابل استفاده و عملکرد 5 ولت، کاملاً با بردهای قدیمی و سیستم های طولانی مدت جا می شود.می‌توانید با بارگیری داده‌های پیکربندی در هنگام روشن شدن، آن را دوباره برنامه‌ریزی کنید، که به‌روزرسانی‌ها را بسیار آسان‌تر می‌کند.بسته 84 پین PLCC آن، طرح‌بندی برد را فشرده نگه می‌دارد و در عین حال اتصالات ورودی/خروجی زیادی را ارائه می‌دهد.از ماشین های صنعتی گرفته تا پروژه های محاسباتی یکپارچهسازی با سیستمعامل، این دستگاه همچنان از طرح های سخت افزاری قابل اعتماد پشتیبانی می کند.در اینجا، نگاهی واضح به ویژگی‌ها، ساختار و کاربردهای واقعی آن خواهید داشت.

کاتالوگ

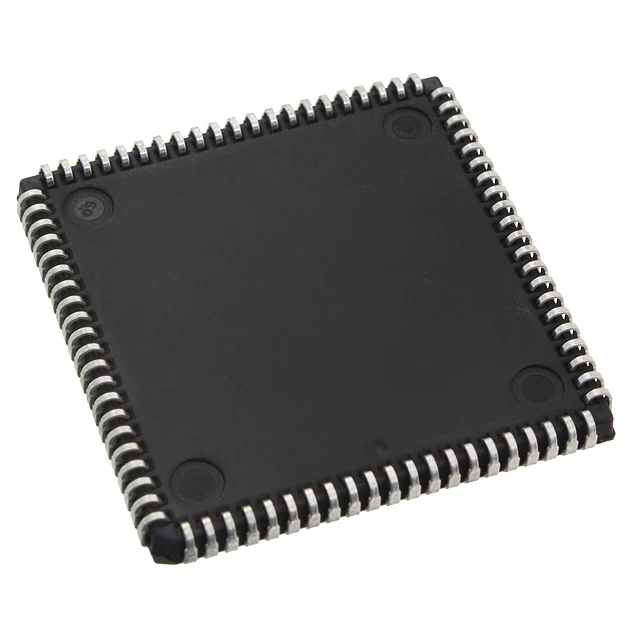

نمای کلی XC3042-100PC84C

این XC3042-100PC84C یک آرایه گیت قابل برنامه ریزی میدانی مبتنی بر CMOS SRAM است که برای پیاده سازی منطق دیجیتال قابل تنظیم طراحی شده است.متعلق به خانواده XC3000 است و در بسته بندی PLCC 84 پین عرضه می شود.دستگاه با منبع تغذیه 5 ولت کار می کند و برای تعریف عملکردهای منطقی خود به داده های پیکربندی در هنگام روشن شدن نیاز دارد.ساختار داخلی آن از بلوک‌های منطقی قابل برنامه‌ریزی و اتصالات ورودی و خروجی انعطاف‌پذیر برای کنترل، رابط و وظایف مدیریت داده پشتیبانی می‌کند.این جزء معمولاً در سیستم‌های تعبیه‌شده، تجهیزات صنعتی و پلت‌فرم‌های دیجیتال قدیمی که به منطق سخت‌افزاری سازگار نیاز دارند، استفاده می‌شود.به دنبال XC3042-100PC84C برای بررسی موجودی فعلی، زمان تحویل و قیمت با ما تماس بگیرید.

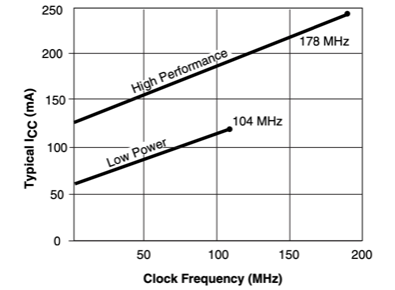

Icc معمولی در مقابل فرکانس برای XC3042-100PC84C

نمودار جریان عرضه معمولی را در محور عمودی بر حسب میلی آمپر در برابر فرکانس ساعت روی محور افقی بر حسب مگاهرتز ترسیم می کند، که نشان می دهد جریان با فرکانس کاری افزایش می یابد.دو حالت عملیاتی با نام‌های کم توان و عملکرد بالا مشخص شده‌اند که هر کدام با یک خط افزایش نشان داده می‌شوند.حالت کم توان تقریباً به 104 مگاهرتز در جریان نزدیک به 120 میلی آمپر می رسد، در حالی که حالت عملکرد بالا تا حدود 178 مگاهرتز با جریان نزدیک به 240 میلی آمپر گسترش می یابد.روند خطی در هر دو منحنی نشان دهنده رشد متناسب مصرف جریان دینامیکی با افزایش فرکانس سوئیچینگ است که منعکس کننده ویژگی های توان وابسته به فرکانس دستگاه است.

XC3042-100PC84C مدل CAD

نماد XC3042-100PC84C

رد پای XC3042-100PC84C

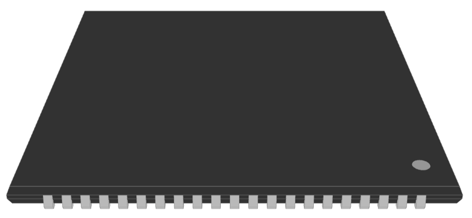

مدل سه بعدی XC3042-100PC84C

ویژگی های XC3042-100PC84C

ظرفیت گیت منطقی قابل استفاده

XC3042-100PC84C تقریباً 3000 گیت منطقی قابل استفاده برای پیاده سازی مدارهای دیجیتال ارائه می دهد.این ظرفیت از منطق کنترل، مسیریابی داده، ماشین های حالت و عملیات حسابی در یک دستگاه قابل برنامه ریزی پشتیبانی می کند.با ادغام چندین توابع منطقی در یک جزء، نیاز به آی سی های منطق ثابت جداگانه را کاهش می دهد و از طرح بندی های برد فشرده پشتیبانی می کند.

ساختار بلوک منطقی قابل تنظیم

این دستگاه شامل 144 بلوک منطقی قابل تنظیم است که هسته معماری قابل برنامه ریزی آن را تشکیل می دهد.هر بلوک را می توان برای انجام توابع منطقی ترکیبی و ترتیبی مرتب کرد.این ساختار به طراحان اجازه می دهد تا رفتار سخت افزاری سفارشی را بر اساس نیازهای برنامه تعریف کنند و در عین حال عملیات دیجیتالی قابل پیش بینی را حفظ کنند.

منابع ورودی و خروجی کاربر

XC3042-100PC84C شامل 74 پین ورودی و خروجی در دسترس کاربر است.این پین ها اتصال مستقیم به حافظه خارجی، پردازنده ها، خطوط کنترل و رابط های ارتباطی را امکان پذیر می کنند.تعداد I O موجود از یکپارچه سازی سیستم انعطاف پذیر در پلتفرم های جاسازی شده و قدیمی پشتیبانی می کند.

یکپارچه بر روی حافظه تراشه

این دستگاه 30784 بیت RAM را در ساختار داخلی خود گنجانده است.این حافظه می تواند برای ذخیره سازی موقت داده ها، بافر و توابع مرتبط با منطق استفاده شود.وجود رم داخلی باعث کاهش اتکا به حافظه خارجی برای نیازهای ذخیره سازی متوسط ​​می شود.

محدوده عملیاتی استاندارد 5 ولت

XC3042-100PC84C در محدوده ولتاژ تغذیه 4.75 ولت تا 5.25 ولت کار می کند.این محدوده با سیستم‌های دیجیتال استاندارد 5 ولت همسو می‌شود و از سازگاری با مدارهای مبتنی بر TTL و CMOS که معمولاً در طراحی‌های قدیمی استفاده می‌شوند، پشتیبانی می‌کند.

محدوده دمای تجاری

محدوده دمای عملیاتی مشخص شده 0 درجه سانتیگراد تا 85 درجه سانتیگراد است.این باعث می شود دستگاه برای محیط های تجاری و صنعتی کنترل شده داخلی که در آن شرایط حرارتی پایدار حفظ می شود، مناسب باشد.

قالب بسته PLCC 84 پین

این دستگاه در بسته بندی تراشه سرب دار پلاستیکی 84 پین با سرب های J عرضه می شود.این فرمت نصب سطحی از اتصال ایمن برد و استفاده کارآمد از فضای برد مدار چاپی در طرح‌بندی‌های با چگالی متوسط ​​پشتیبانی می‌کند.

معماری قابل برنامه ریزی مجدد مبتنی بر SRAM

XC3042-100PC84C از یک سیستم پیکربندی مبتنی بر SRAM استفاده می کند.پیکربندی منطقی آن در هنگام روشن شدن از یک منبع خارجی بارگیری می‌شود و به دستگاه اجازه می‌دهد تا در صورت نیاز به به‌روزرسانی‌های طراحی، دوباره برنامه‌ریزی شود.این از انعطاف طراحی بدون جایگزینی سخت افزار پشتیبانی می کند.

سازگاری با معماری خانوادگی XC3000

این دستگاه از معماری خانواده XC3000 FPGA پیروی می کند.از روش‌های پیکربندی ثابت و رویکردهای طراحی مورد استفاده در این سری محصول پشتیبانی می‌کند و یکپارچگی مداوم با دستگاه‌های مرتبط را ممکن می‌سازد.

درجه سرعت -100 طبقه بندی زمان بندی

درجه سرعت -100 دسته عملکرد زمان بندی دستگاه را مشخص می کند.این ویژگی های سوئیچینگ و انتشار را در خانواده XC3000 نشان می دهد و از رفتار سیگنال دیجیتال پایدار و قابل پیش بینی در کاربردهای عملی پشتیبانی می کند.

مشخصات فنی XC3042-100PC84C

ویژگی محصول	ارزش صفت
سازنده	AMD Xilinx
ولتاژ - منبع تغذیه	4.75 ~ 5.25 ولت
مجموع بیت های RAM	30784
بسته دستگاه تامین کننده	84-PLCC (29.31x29.31)
سری	XC3000
بسته / مورد	84-LCC (J-Lead)
بسته	سینی
دمای عملیاتی	0°C ~ 85°C (TJ)
تعداد LAB/CLB	144
تعداد ورودی/خروجی	74
تعداد دروازه ها	3000
نوع نصب	نصب سطحی
شماره محصول پایه	XC3042
وضعیت RoHs	RoHS ناسازگار است
سطح حساسیت به رطوبت (MSL)	3 (168 ساعت)
وضعیت REACH	REACH بدون تأثیر
ECCN	EAR99
HTSUS	8542.39.0001

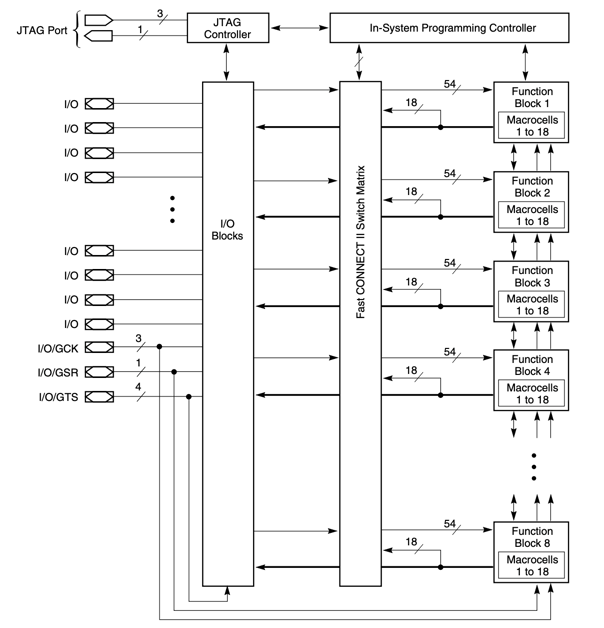

معماری XC3042-100PC84C

این دستگاه که حول هشت بلوک تابعی، که هر کدام شامل 18 ماکروسل است، ساختار یافته است، منابع منطقی قابل برنامه ریزی را از طریق یک ماتریس سوئیچ مرکزی FastCONNECT II که مسیریابی سیگنال داخلی را مدیریت می کند، به هم متصل می کند.هر بلوک تابع با استفاده از 54 خط ورودی و 18 مسیر خروجی با ماتریس ارتباط برقرار می کند و از تاخیرهای اتصال قابل پیش بینی معمول ساختارهای CPLD پشتیبانی می کند.بلوک‌های ورودی/خروجی که در امتداد سمت چپ قرار گرفته‌اند، اتصال پین خارجی را فراهم می‌کنند و سیگنال‌های کنترل جهانی با برچسب I O GCK، I O GSR و I O GTS را برای ساعت، تنظیم مجدد، و توزیع سه‌گانه یکپارچه می‌کنند.یک کنترلر JTAG و یک کنترلر برنامه نویسی سیستم در بالا ظاهر می شوند که نشان دهنده انطباق اسکن مرزی و قابلیت پیکربندی قابل برنامه ریزی مجدد است.مسیرهای سیگنال پررنگ اتصالات مستقیم از خروجی بلوک تابع به بلوک های I O را نشان می دهند و مراحل مسیریابی را برای خروجی های انتخاب شده کاهش می دهند.

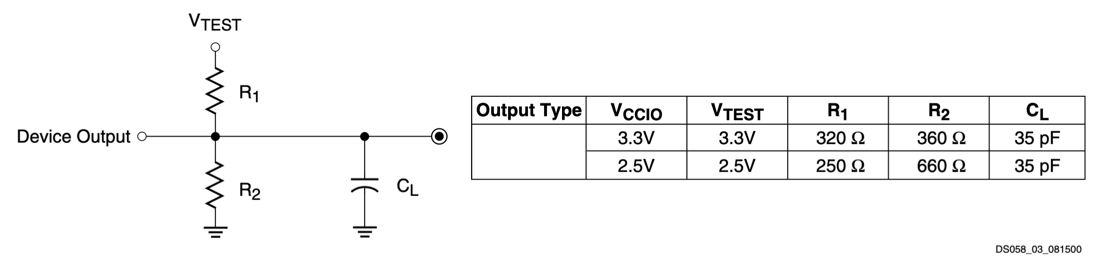

مدار بار AC XC95144XL

پیکربندی بار آزمایشی خروجی دستگاه را به یک تقسیم‌کننده مقاومتی تشکیل شده توسط R1 متصل به VTEST و R2 متصل به زمین، با یک بار خازنی CL از گره خروجی به زمین متصل می‌کند.مدار شرایط سوئیچینگ خروجی را برای اندازه گیری زمان AC با تعریف بارگذاری مقاومتی و خازنی کنترل شده مدل می کند.یک جدول مقادیر را برای دو سطح عملیاتی مشخص می‌کند، با VCCIO و VTEST روی 3.3 V با استفاده از R1 از 320 اهم و R2 از 360 اهم، یا 2.5 V با استفاده از R1 از 250 اهم و R2 از 660 اهم، در حالی که CL در هر دو مورد 35 pF باقی می‌ماند.این پیکربندی پارامترهای بارگذاری استاندارد شده را برای ارزیابی ویژگی های افزایش و کاهش خروجی تحت شرایط ولتاژ تعریف شده ایجاد می کند.

کاربردهای XC3042-100PC84C

تعمیر و نگهداری سیستم جاسازی شده قدیمی

XC3042-100PC84C به طور گسترده ای برای حفظ سیستم های تعبیه شده توسعه یافته در طول پذیرش اولیه منطق قابل برنامه ریزی استفاده می شود.بسیاری از تابلوهای کنترل در تجهیزات تولیدی، ابزار دقیق و سخت افزارهای ارتباطی بر اساس معماری XC3000 طراحی شده اند.هنگامی که این سیستم ها نیاز به تعمیر دارند، دستگاه اجازه می دهد تا منطق اصلی قابل برنامه ریزی بدون تغییر در برد مدار چاپی بازیابی شود.این به حفظ رفتار سیستم، روابط زمان بندی و سازگاری سیگنال کمک می کند.

سیستم های کنترل صنعتی مبتنی بر معماری XC3000

در پلت فرم های کنترل صنعتی ساخته شده با دستگاه های سری XC3000، XC3042-100PC84C توالی یابی، مسیریابی سیگنال و هماهنگی رابط بین سنسورها و محرک ها را مدیریت می کند.محدوده عملیاتی 5 ولت آن با سطوح منطقی مورد استفاده در سیستم های اتوماسیون قدیمی مطابقت دارد.این دستگاه می‌تواند کنترل زمان‌بندی، مدیریت مسیر داده، و جایگزینی منطقی گسسته را در سخت‌افزار قابل برنامه‌ریزی انجام دهد، که امکان عملکرد پایدار در محیط‌های تولید طولانی‌مدت را فراهم می‌کند.

پروژه های محاسبات یکپارچهسازی با سیستمعامل و بازیابی سخت افزار

XC3042-100PC84C در پروژه‌های محاسباتی یکپارچه‌سازی با هدف حفظ یا بازسازی طرح‌های منطقی قابل برنامه‌ریزی اولیه استفاده می‌شود.این امکان بازیابی کارت های توسعه، بردهای توسعه و ماژول های رابط را فراهم می کند که در ابتدا با دستگاه های XC3042 ساخته شده بودند.با پشتیبانی از ساختار پیکربندی و چیدمان پین یکسان، به حفظ رفتار سخت افزاری معتبر کمک می کند و در عین حال امکان برنامه ریزی مجدد را در صورت موجود بودن فایل های طراحی فراهم می کند.

مطالعه آموزشی معماری FPGA اولیه

این دستگاه به عنوان یک پلت فرم آموزشی برای درک نسل اول ساختارهای FPGA مبتنی بر SRAM عمل می کند.دانش آموزان می توانند بلوک های منطقی قابل تنظیم، منابع حافظه داخلی و روش های پیکربندی خارجی را در یک دستگاه سخت افزار واقعی بررسی کنند.کار با این معماری بینش عملی را در مورد نحوه سازماندهی اولیه سیستم های منطقی قابل برنامه ریزی و نحوه نگاشت توابع دیجیتال به سخت افزار فراهم می کند.

جایگزینی مستقیم در نصب های XC3042 موجود

XC3042-100PC84C به عنوان جایگزینی برای سیستم هایی عمل می کند که قبلاً از اجزای سری XC3042 استفاده می کردند.از همان قالب بسته، محدوده ولتاژ و ساختار معماری پشتیبانی می کند و امکان تعمیر یا نوسازی تجهیزات قدیمی را فراهم می کند.این رویکرد عمر سرویس سیستم های قدیمی را بدون نیاز به طراحی مجدد یا تبدیل به پلتفرم های قابل برنامه ریزی جدیدتر افزایش می دهد.

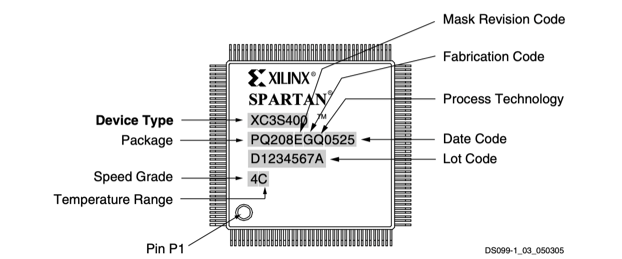

علامت گذاری قطعات دستگاه XC3042-100PC84C

تصویر بسته نمای بالای دستگاه TQ144 را با فیلدهای علامت‌گذاری شده نشان می‌دهد که اطلاعات سفارش را تعریف می‌کنند.نوع دستگاه به‌عنوان XC95xxxXL ظاهر می‌شود که نشان‌دهنده نام خانوادگی است، در حالی که کد بسته TQ144 بسته چهارگانه نازک 144 پین را مشخص می‌کند.درجه سرعت به عنوان 7C علامت گذاری شده است، که در آن مقدار عددی عملکرد زمان بندی را نشان می دهد و حرف محدوده دمای عملیاتی تجاری را نشان می دهد.یک خط افقی جداگانه نشان داده می شود که به شماره قطعه دستگاه مربوط نمی شود و قابلیت ردیابی یا اطلاعات لات را از شناسه های سفارش متمایز می کند.محل پین 1 با یک نشانگر دایره ای در یک گوشه برای تعیین جهت بسته مشخص شده است.

مزایا و معایب XC3042-100PC84C

مزایا

• ساختار مبتنی بر SRAM اجازه می دهد تا زمانی که تغییرات طراحی مورد نیاز است، منطق دوباره برنامه ریزی شود

• معماری تثبیت شده XC3000 از عملکرد پایدار در سیستم های قدیمی طولانی مدت پشتیبانی می کند

• محدوده منبع تغذیه 5 ولت با سطوح منطقی TTL و CMOS قدیمی تر مطابقت دارد

• تعداد گیت متوسط متناسب با وظایف کنترل دیجیتال در مقیاس کوچک تا متوسط است

• معمولاً در پلتفرم های تعبیه شده و صنعتی قبلی یکپارچه شده است

• پکیج PLCC 84 پین از چیدمان تخته های نصب روی سطح فشرده پشتیبانی می کند

معایب

• عملکرد 5 ولت با سیستم های دیجیتال ولتاژ پایین مدرن مطابقت ندارد

• ظرفیت منطقی در مقایسه با دستگاه های نسل فعلی FPGA محدود است

• مصرف برق بیشتر از خانواده های منطقی قابل برنامه ریزی ولتاژ پایین جدیدتر است

• فاقد ضریب های تعبیه شده و منابع پردازش سیگنال اختصاصی است

• شامل مدیریت ساعت پیشرفته یا ویژگی های رابط سرعت بالا نمی شود

• سازگاری ابزار توسعه در محیط های طراحی FPGA مدرن محدود شده است

جایگزین های XC3042-100PC84C

شماره قطعه	سازنده	ویژگی های کلیدی	از Case/Notes استفاده کنید
XC3042-100PQ100C	AMD	FPGA خانواده XC3000 با حدود 3000 گیت سیستم و 144 بلوک منطقی قابل تنظیم.از منبع تغذیه 5 ولت کار می کند و از بسته بندی روی سطح پشتیبانی می کند.	در طرح های منطقی قابل برنامه ریزی قدیمی، کنترل رابط و برنامه های دیجیتال با چگالی متوسط ​​استفاده می شود.
XC3042-125PQ100C	AMD	دستگاه XC3042 مشابه با درجه سرعت متناوب.منابع منطقی قابل تنظیم و I/O انعطاف پذیر را در یک بسته PQFP فراهم می کند.	مناسب برای کنترل دیجیتال و مدارهای ارتباطی که نیازهای زمان بندی متوسط ​​هستند.
XC3030L-8VQ64C	AMD	FPGA کم مصرف از سری XC3000L با بلوک های منطقی قابل تنظیم و طراحی بسته فشرده.برای کاهش مصرف برق طراحی شده است.	مناسب برای سیستم های تعبیه شده حساس به قدرت و محصولات الکترونیکی مصرفی.
XC3030L-8VQ64I	AMD	FPGA کم مصرف درجه صنعتی با دامنه دمایی گسترده و منابع منطقی قابل برنامه ریزی قابل انعطاف.	در سیستم های کنترل صنعتی و تعبیه شده که نیاز به عملکرد قابل اعتماد در محیط های خشن تر دارند استفاده می شود.

درباره AMD Xilinx

AMD Xilinx به عنوان بخش محاسبات تطبیقی و تعبیه شده Advanced Micro Devices، Inc عمل می کند. این سازمان ریشه خود را در Xilinx، Inc. که در سال 1984 در کالیفرنیا تأسیس شد، ردیابی می کند، جایی که دستگاه های منطقی قابل برنامه ریزی را معرفی کرد که می توانند پس از ساخت پیکربندی شوند.در طول سال‌ها، این شرکت به پلت‌فرم‌های قابل برنامه‌ریزی مورد استفاده در زیرساخت‌های ارتباطی، اتوماسیون صنعتی، سیستم‌های هوافضا، الکترونیک خودرو و شتاب‌دهی مرکز داده گسترش یافت.مجموعه آن شامل دستگاه های منطقی قابل برنامه ریزی، سیستم تطبیقی ​​بر روی پلتفرم های تراشه، نرم افزار توسعه و ابزارهای طراحی است که از سفارشی سازی سطح سخت افزار پشتیبانی می کنند.پس از خرید آن توسط AMD در سال 2022، فناوری‌های آن به بخشی از مجموعه گسترده‌تر نیمه‌رسانا تبدیل شد که منطق قابل برنامه‌ریزی را با راه‌حل‌های پردازشی با کارایی بالا ترکیب می‌کند.

نتیجه گیری

XC3042-100PC84C یک راه عملی برای مدیریت منطق قابل برنامه ریزی در سیستم های دیجیتال 5 ولت به شما ارائه می دهد.با ساختار مبتنی بر SRAM، می‌توانید هر زمان که نیاز بود، پیکربندی را دوباره بارگیری و به‌روزرسانی کنید.این ترکیبی جامد از ظرفیت منطقی، رم داخلی و اتصالات I/O انعطاف پذیر را ارائه می دهد.بسته PLCC84 ادغام آن را در بسیاری از طرح‌بندی‌های برد آسان می‌کند.چه در حال نگهداری تجهیزات قدیمی تر باشید و چه در پروژه های بازسازی کار می کنید، این دستگاه به شما کمک می کند تا سخت افزار اصلی را به خوبی اجرا کنید.زمانی که سازگاری و انعطاف پذیری مهم باشد، یک انتخاب قابل اعتماد باقی می ماند.

دیتاشیت PDF

برگه داده XC3042-100PC84C:

XC3042-100PC84C.pdf

XC3042-100PC84C.pdf
