آشنایی با بلوک دیاگرام MPC8548EVUAUJ و قابلیت های عملکرد

MPC8548EVUAUJ برای کنترل حرکت سریع و ثابت داده ها در سیستم های شبکه ساخته شده است.شما آن را در داخل روترها، سوئیچ ها، دروازه ها و سایر تجهیزات ارتباطی که به عملکرد قابل اعتماد در شبانه روز نیاز دارند، پیدا خواهید کرد.این بر روی هسته 32 بیتی PowerPC e500 اجرا می‌شود و می‌تواند به سرعت 1.333 گیگاهرتز برسد که به شما قدرت پردازش کاملی برای مدیریت بسته‌ها و کنترل سیستم می‌دهد.با پورت های اترنت گیگابیت داخلی، کنترل حافظه و ویژگی های امنیتی، بسیاری از عملکردهای کلیدی را روی یک تراشه نگه می دارد.این به معنای قطعات خارجی کمتر و چیدمان تخته تمیزتر است.همچنین پشتیبانی از رمزگذاری سخت‌افزاری را دریافت می‌کنید که به مدیریت ترافیک داده امن بدون کاهش سرعت کار کمک می‌کند.این راهنما شما را از طریق ویژگی ها، جزئیات فنی، برنامه های کاربردی و مزایای کلی آن به روشی واضح و ساده راهنمایی می کند.

کاتالوگ

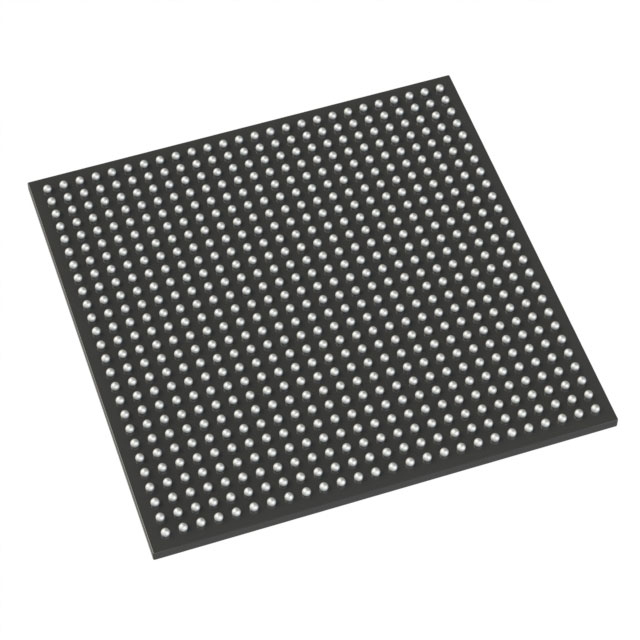

MPC8548EVUAUJ نمای کلی

این MPC8548EVUAUJ یک ریزپردازنده تعبیه شده 32 بیتی است که بر روی هسته PowerPC e500 ساخته شده و برای شبکه و سیستم های ارتباطی طراحی شده است.از سرعت کلاک بالا پشتیبانی می کند و کنترل حافظه، رابط های اترنت گیگابیتی، اتصال PCI و پورت های ارتباط سریال را روی یک تراشه یکپارچه می کند.این دستگاه مسیریابی داده ها، مدیریت بسته ها و کنترل سیستم را در مسیریاب ها، سوئیچ ها، ایستگاه های پایه بی سیم و دروازه های صنعتی مدیریت می کند.شتاب امنیتی روی تراشه از انتقال داده های رمزگذاری شده پشتیبانی می کند، در حالی که حافظه کش کارایی پردازش را بهبود می بخشد.بسته جمع و جور آن با چیدمان تخته متراکم و عملکرد طولانی مدت مناسب است.به دنبال MPC8548EVUAUJ.برای بررسی موجودی فعلی، زمان تحویل و قیمت با ما تماس بگیرید.

ویژگی های MPC8548EVUAUJ

معماری Single Core 32 Bit PowerPC e500

MPC8548EVUAUJ از یک هسته 32 بیتی PowerPC e500 استفاده می کند که برای شبکه های تعبیه شده و پلت فرم های ارتباطی طراحی شده است.این منطق کنترل، مسیریابی داده ها و مدیریت پروتکل را در یک واحد پردازشی واحد اجرا می کند.این معماری از جریان دستورالعمل کارآمد و رفتار سیستم قابل پیش بینی پشتیبانی می کند، که به حفظ عملکرد پایدار در دستگاه هایی که به طور مداوم کار می کنند کمک می کند.ساختار آن به پردازنده اجازه می دهد تا سیستم های عامل و پشته های شبکه را بدون نیاز به هسته های پردازشی اضافی مدیریت کند.

سرعت عملیاتی تا 1.333 گیگاهرتز

این پردازنده در فرکانس های 1.333 گیگاهرتز کار می کند.سرعت ساعت بالاتر از پردازش سریعتر داده ها و کاهش تاخیر پردازش در سیستم های مبتنی بر بسته پشتیبانی می کند.مدیریت ترافیک روان‌تر را در مسیریاب‌ها، دروازه‌ها و تجهیزات سوئیچینگ در جایی که به توان عملیاتی ثابت نیاز است، ممکن می‌سازد.محدوده عملیاتی تعریف شده به طراحان اجازه می دهد تا عملکرد و مصرف برق را بر اساس نیازهای سیستم متعادل کنند.

موتور پردازش سیگنال یکپارچه

یک موتور پردازش سیگنال یکپارچه از عملیات محاسباتی مورد استفاده در ارتباطات و وظایف پردازش داده پشتیبانی می کند.این کارایی را در برنامه‌هایی که شامل فیلتر کردن، کدگذاری و مدیریت زمان واقعی داده‌ها هستند، افزایش می‌دهد.با ادغام این قابلیت بر روی تراشه، دستگاه نیاز به اجزای پردازش سیگنال خارجی را کاهش می دهد و به حفظ طراحی فشرده سیستم کمک می کند.

موتور امنیتی یکپارچه

موتور امنیتی داخلی پشتیبانی سخت افزاری را برای عملکردهای رمزگذاری و رمزگشایی فراهم می کند.همچنین شامل یک تولید کننده اعداد تصادفی است که برای ایجاد کلید ایمن و جلسات ارتباطی محافظت شده استفاده می شود.این ویژگی به تجهیزات شبکه اجازه می دهد تا ترافیک رمزگذاری شده را مستقیماً در پردازنده پردازش کنند و حفاظت از داده ها را بهبود بخشد و در عین حال عملکرد سیستم را ثابت نگه دارد.

چهار رابط اترنت 10 100 1000 مگابیت بر ثانیه

این دستگاه چهار کنترلر اترنت را ادغام می کند که از نرخ داده 10 مگابیت بر ثانیه، 100 مگابیت بر ثانیه و 1000 مگابیت بر ثانیه پشتیبانی می کنند.این رابط ها امکان اتصال مستقیم به چندین پورت شبکه را بدون کنترلرهای خارجی فراهم می کنند.پشتیبانی یکپارچه اترنت، چیدمان برد را ساده می کند و تعداد اجزا را کاهش می دهد و در عین حال امکان برقراری ارتباط چند پورت در یک پلت فرم پردازنده را فراهم می کند.

کنترلر حافظه برای DDR DDR2 و SDRAM

یک کنترلر حافظه روی تراشه از انواع حافظه های DDR، DDR2 و SDRAM پشتیبانی می کند.این سازگاری امکان انتخاب حافظه انعطاف پذیر بر اساس ظرفیت و سرعت مورد نیاز را فراهم می کند.ادغام مستقیم حافظه، کارایی انتقال داده بین پردازنده و دستگاه های حافظه خارجی را بهبود می بخشد و از عملکرد پایدار سیستم تحت بارهای کاری مداوم پشتیبانی می کند.

رابط های جانبی یکپارچه

MPC8548EVUAUJ شامل رابط های DUART، I2C، PCI و RapidIO برای ارتباط با دستگاه های خارجی است.این رابط ها از گسترش سیستم، اتصال ذخیره سازی و تبادل داده با سرعت بالا بین اجزا پشتیبانی می کنند.ادغام آنها نیاز به کنترلرهای رابط جداگانه را کاهش می دهد و از ارتباطات سازمان یافته در سطح برد پشتیبانی می کند.

بسته نصب سطحی 783 پین FCBGA

این پردازنده در یک بسته آرایه شبکه ای 783 توپ فلیپ چیپ توپ با ابعاد تقریباً 29 در 29 میلی متر قرار دارد.این فرمت نصب سطحی از قرار دادن تخته فشرده و تماس الکتریکی پایدار در چندین اتصال پشتیبانی می کند.طراحی بسته با چیدمان های با چگالی بالا که در شبکه و تجهیزات ارتباطی تعبیه شده استفاده می شود، مناسب است.

محدوده دمای عملیاتی 0 تا 105 درجه سانتیگراد

محدوده دمای عملیاتی مشخص شده از 0 تا 105 درجه سانتیگراد است. این محدوده عملکرد قابل اعتماد را در محیط های صنعتی و ارتباطی کنترل شده امکان پذیر می کند.از سیستم‌هایی پشتیبانی می‌کند که ممکن است در طول عملیات طولانی‌مدت، دمای داخلی بالا را تجربه کنند.

پشتیبانی از ولتاژ I O 1.8 V 2.5 V و 3.3 V

دستگاه از سطوح ولتاژ ورودی و خروجی 1.8 ولت، 2.5 ولت و 3.3 ولت پشتیبانی می کند. سازگاری با ولتاژ چند سطحی امکان اتصال با طیف وسیعی از قطعات جانبی را فراهم می کند.این انعطاف پذیری یکپارچگی سیستم را در استانداردهای منطقی مختلف ساده می کند.

مشخصات فنی MPC8548EVUAUJ

ویژگی محصول	ارزش صفت
سازنده	نیمه هادی های NXP
ولتاژ - I/O	1.8 ولت، 2.5 ولت، 3.3 ولت
بسته دستگاه تامین کننده	783-FCBGA (29x29)
سرعت	1.333 گیگاهرتز
سری	MPC85xx
ویژگی های امنیتی	رمزنگاری، مولد اعداد تصادفی
کنترلرهای RAM	DDR، DDR2، SDRAM
بسته / مورد	783-BBGA، FCBGA
بسته	سینی
دمای عملیاتی	0°C ~ 105°C (TA)
تعداد هسته / عرض گذرگاه	1 هسته، 32 بیتی
نوع نصب	نصب سطحی
اترنت	10/100/1000Mbps (4)
پردازنده اصلی	PowerPC e500
Co-Processors/DSP	پردازش سیگنال؛SPE، امنیت؛SEC
شماره محصول پایه	MPC85

دیاگرام بلوک دستگاه MPC8548EVUAUJ

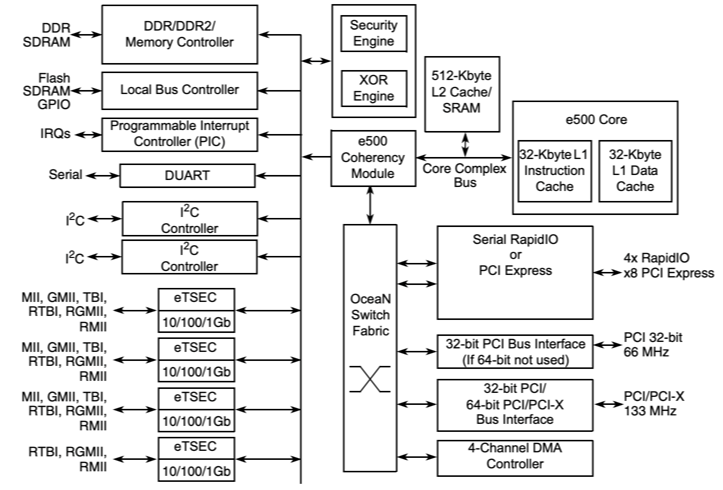

این معماری که حول یک هسته PowerPC e500 ادغام شده است، دستورالعمل های 32 کیلوبایتی L1 و حافظه پنهان داده L1 32 کیلوبایتی را با یک کش L2 512 کیلوبایتی که از طریق یک گذرگاه پیچیده هسته متصل شده است، ترکیب می کند.یک کنترلر حافظه DDR و DDR2 با SDRAM خارجی رابط دارد، در حالی که یک کنترلر باس محلی از اتصالات فلش، SRAM و GPIO پشتیبانی می کند.چهار کنترلر اترنت سه سرعته بهبودیافته عملکرد 10، 100 و 1000 مگابیت بر ثانیه را از طریق رابط های استاندارد MII و RGMII مرتبط می کنند.اتصال با سرعت بالا توسط Serial RapidIO یا PCI Express به همراه رابط های 32 بیتی PCI و 64 بیتی PCI X ارائه می شود.یک موتور امنیتی با شتاب رمزنگاری و تولید اعداد تصادفی در کنار یک موتور XOR و یک کنترلر DMA چهار کاناله کار می کند.حرکت داده‌های داخلی بین زیرسیستم‌ها توسط پارچه سوئیچ اقیانوس مدیریت می‌شود که پردازش، حافظه، شبکه و رابط‌های جانبی را در یک سیستم واحد بر اساس چیدمان تراشه پیوند می‌دهد.

فراتر از حد کم شدن محدودیت MPC8548EVUAUJ

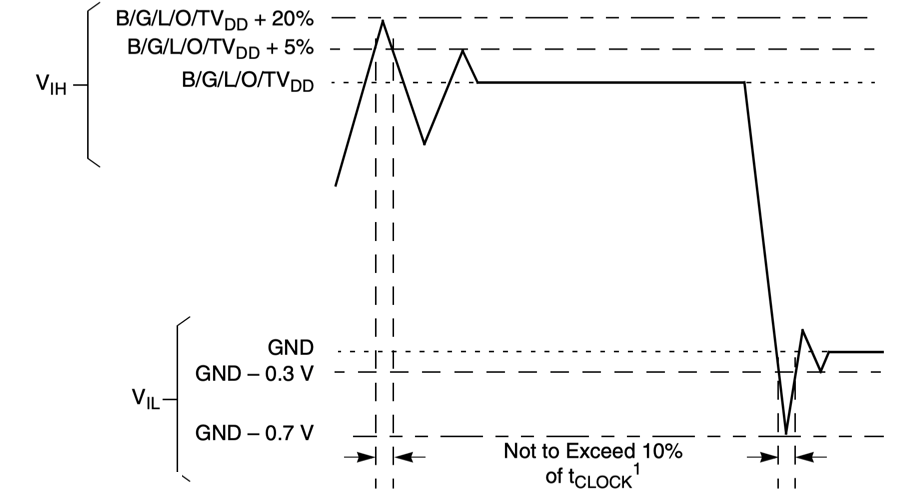

محدودیت‌های شکل موج ولتاژ، سطوح بیش از حد مجاز و کمتر از حد مجاز را در رابط‌های دستگاه نسبت به ریل‌های تغذیه مرتبط تعریف می‌کنند.آستانه ورودی سطح بالا به B G L O TVDD ارجاع داده می شود، با بیش از حد موقت مجاز تا TVDD به اضافه 20 درصد و TVDD به اضافه 5 درصد همانطور که با خطوط مرزی چین نشان داده شده است.محدودیت‌های سطح پایین به زمین ارجاع داده می‌شوند که حاشیه‌های زیرشاخه را تا منفی 0.3 ولت و منفی 0.7 ولت نشان می‌دهند. گشت‌وگذارهای گذرا فراتر از محدوده حالت پایدار به مدت زمانی که بیش از 10 درصد از دوره ساعت قابل اجرا نباشد، با مرجع ساعت تعریف شده برای هر نوع رابط مانند DDR، PCI، I2Cnet، JTAG، محدود می‌شوند.این نمودار مرزهای تنش الکتریکی را برای اطمینان از یکپارچگی سیگنال و انطباق با شرایط عملیاتی رابط تعیین می کند.

بار تست AC MPC8548EVUAUJ

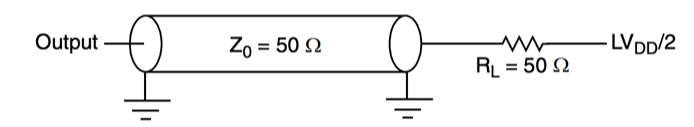

پیکربندی تست خروجی یک محیط امپدانس کنترل شده برای مشخصه AC رابط eTSEC را تعریف می کند.گره خروجی یک خط انتقال مدل سازی شده با امپدانس مشخصه 50 اهم را هدایت می کند که توسط یک مقاومت بار 50 اهم متصل به LVDD به دو تقسیم می شود.ارجاعات زمینی در هر دو انتهای مسیر انتقال نشان داده شده اند تا یک تنظیم اندازه گیری متعادل را نشان دهند.این ترتیب شرایط بارگذاری و بایاس تعریف شده را برای ارزیابی زمان بندی سیگنال و رفتار ولتاژ تحت شرایط استاندارد تست AC ایجاد می کند.

کاربردهای MPC8548EVUAUJ

روترهای شبکه Enterprise And Carrier-Grade

MPC8548EVUAUJ در روترهای سازمانی و درجه حامل که ترافیک بسته های پیوسته را در چندین پورت شبکه مدیریت می کنند استفاده می شود.هسته PowerPC e500 آن جداول مسیریابی، تصمیمات ارسال و پشته های پروتکل را در زمان واقعی پردازش می کند.رابط‌های اترنت چهار گیگابیتی یکپارچه امکان اتصال مستقیم به چندین لینک شبکه را فراهم می‌کنند و اجزای خارجی روی برد را کاهش می‌دهند.با کنترل حافظه داخلی و پشتیبانی امنیتی سخت‌افزاری، پردازنده در حین مدیریت جریان‌های داده رمزگذاری‌شده در شبکه‌های محلی و گسترده، توان عملیاتی پایدار را حفظ می‌کند.

سوئیچ های شبکه و دروازه های چند پورتی

در سوئیچ های مدیریت شده و دروازه های شبکه، دستگاه جریان داده را بین سیستم های متصل هماهنگ می کند.این بازرسی قاب، بافر و توزیع ترافیک را انجام می دهد و در عین حال ارتباط ثابت بین پورت ها را حفظ می کند.رابط های PCI و RapidIO یکپارچه از گسترش و اتصال با سرعت بالا در سیستم های مدولار پشتیبانی می کنند.این راه‌اندازی به پلتفرم‌های سوئیچینگ فشرده اجازه می‌دهد تا تبادل ساختار یافته داده را بدون تکیه بر چندین کنترل‌کننده مجزا مدیریت کنند.

تجهیزات زیرساخت مخابراتی

پلتفرم های مخابراتی مانند واحدهای دسترسی و سیستم های انتقال از MPC8548EVUAUJ برای کنترل متمرکز و مدیریت داده ها استفاده می کنند.این پردازنده از حرکت ثابت داده بین رابط های ارتباطی پشتیبانی می کند در حالی که بر وظایف سیستم و عملکردهای نظارت نظارت دارد.محدوده دمای عملیاتی تعریف شده آن از استفاده در تجهیزاتی پشتیبانی می کند که به طور مداوم در تاسیسات شبکه کنترل شده کار می کنند.

شبکه ایمن و لوازم خانگی VPN

دروازه های ایمن و لوازم VPN برای مدیریت ترافیک رمزگذاری شده و کنترل جلسه به پردازنده متکی هستند.موتور امنیتی یکپارچه رمزگذاری و رمزگشایی را مستقیماً روی تراشه انجام می دهد و از کانال های ارتباطی محافظت شده پشتیبانی می کند.این امکان اتصال از راه دور ایمن و تبادل داده ها را بدون نیاز به پردازنده های امنیتی اضافی فراهم می کند و به حفظ معماری سیستم فشرده کمک می کند.

سیستم های کنترل جاسازی شده صنعتی

واحدهای کنترل صنعتی از MPC8548EVUAUJ برای نظارت بر دستگاه های متصل به شبکه و هماهنگی ارتباطات بین زیرسیستم ها استفاده می کنند.این مجموعه داده ها، گزارش وضعیت، و سیگنالینگ کنترل را در پلت فرم های اتوماسیون ساختاریافته مدیریت می کند.این پردازنده از عملکرد قابل اعتماد در طول چرخه های طولانی مدت پشتیبانی می کند و آن را برای سیستم های تعبیه شده ای که در طول روز کار می کنند مناسب است.

پلت فرم های محاسباتی جاسازی شده با کارایی بالا

بردهای محاسباتی جاسازی شده از این پردازنده برای اجرای سیستم عامل ها و خدمات ارتباطی در یک دستگاه یکپارچه استفاده می کنند.دسترسی به حافظه، کنترل جانبی و پردازش داده ها را در سیستم هایی که نیاز به عملکرد ثابت دارند، کنترل می کند.رابط های یکپارچه طراحی برد را ساده می کند در حالی که از ماژول های محاسباتی مقیاس پذیر پشتیبانی می کند.

سیستم های ارتباطی امن

تجهیزات ارتباطی ایمن MPC8548EVUAUJ را برای مدیریت تبادل اطلاعات کنترل شده در شبکه های سیمی یکپارچه می کند.این پردازنده از مدیریت پیام محافظت شده، عملیات کلید ایمن و نظارت پروتکل پشتیبانی می کند.ویژگی های ترکیبی پردازش، شبکه و امنیتی آن، طراحی ساختار یافته پلت فرم های ارتباطی متمرکز بر انتقال داده های محافظت شده را امکان پذیر می کند.

ابعاد طرح MPC8548EVUAUJ

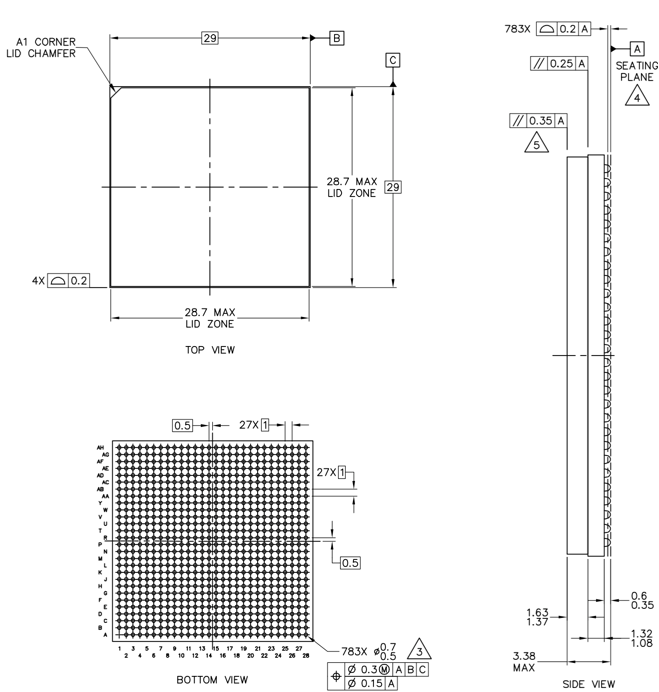

نقشه های طرح بسته، ابعاد مکانیکی و طرح توپ را برای نسخه های 783 لید FC CBGA و FC PBGA با درب کامل مشخص می کند.نمای بالا حداکثر ابعاد ناحیه درپوش 28.7 در 28.7 میلی متر را مشخص می کند و پخ گوشه A1 را برای جهت گیری مشخص می کند.نمای پایین یک آرایه شبکه‌ای 27 در 27 توپ را نشان می‌دهد که در مجموع 783 توپ لحیم کاری با گام 0.8 میلی‌متری، شامل مختصات ردیف و ستون برچسب‌گذاری شده برای شناسایی پین‌ها را نشان می‌دهد.نمای جانبی محدودیت‌های ارتفاع کلی تا 3.38 میلی‌متر و ارجاعات صفحه نشیمنگاه را همراه با تلورانس‌ها برای کنترل همسطح و پروفیل فراهم می‌کند.خط‌های بعدی و تلورانس‌های هندسی محدودیت‌های فیزیکی را برای طراحی ردپای PCB و تراز مونتاژ ایجاد می‌کنند.

MPC8548EVUAUJ مزایا و معایب

مزایا

• تا 1.333 گیگاهرتز کار می کند و از پردازش داده های ثابت در سیستم های شبکه پشتیبانی می کند

• چهار رابط اترنت گیگابیتی را ادغام می کند و نیاز به کنترل کننده های شبکه خارجی را کاهش می دهد

• شامل شتاب رمزنگاری تراشه و تولید کننده اعداد تصادفی برای مدیریت امن داده ها می باشد

• از حافظه های DDR، DDR2 و SDRAM پشتیبانی می کند که امکان انتخاب حافظه انعطاف پذیر را فراهم می کند

• رابط های RapidIO و PCI را برای توسعه ساختار یافته سیستم فراهم می کند

• دارای امتیاز برای عملکرد از 0 تا 105 درجه سانتیگراد، مناسب برای محیط های صنعتی کنترل شده

• سطح یکپارچگی بالا تعداد کلی اجزا را کاهش می دهد و طرح برد را ساده می کند

معایب

• طراحی تک هسته ای ممکن است عملکرد را در محیط های نرم افزاری موازی بسیار محدود کند

• شامل پشتیبانی گرافیکی یکپارچه نمی شود

• فاقد رابط های SATA و USB ساخته شده است

• بسته 783 پین FCBGA به چیدمان دقیق PCB و مونتاژ کنترل شده نیاز دارد

• معماری PowerPC ممکن است پشتیبانی نرم افزاری محدودتری را در مقایسه با خانواده پردازنده های جدیدتر ارائه دهد

• برنامه ریزی چرخه عمر باید هنگام توسعه طرح های بلند مدت سیستم مورد بازنگری قرار گیرد

MPC8548EVUAUJ جایگزین

شماره قطعه	سازنده	ویژگی های کلیدی	از Case/Notes استفاده کنید
MPC8548EVTAUJD	NXP USA Inc.	پردازنده هسته ای PowerPC e500 تا 1.33 گیگاهرتز با کنترلر حافظه DDR یکپارچه و چندین رابط اترنت گیگابیتی کار می کند.برای توان عملیاتی بالا و پردازش شبکه طراحی شده است.	در تجهیزات شبکه سازمانی، زیرساخت های مخابراتی و سیستم های تعبیه شده که به عملکرد ارتباطی قوی نیاز دارند استفاده می شود.
MPC8548EVTAUJC557	نیمه هادی مقیاس آزاد	پردازنده PowerPC با کارایی بالا با پشتیبانی از حافظه DDR/DDR2 و رابط های ارتباطی پیشرفته.پشتیبانی از محدوده دمای صنعتی -40 درجه سانتیگراد تا 85 درجه سانتیگراد.	مناسب برای شبکه های صنعتی، کنترل کننده های اتوماسیون و دروازه های ارتباطی که در محیط های با دمای طولانی کار می کنند.
MPC8548EVTAUJC	NXP USA Inc.	هسته PowerPC e500 با کنترلر حافظه یکپارچه و رابط های ارتباطی پرسرعت.برای عملکرد پایدار در محدوده 0 تا 70 درجه سانتیگراد طراحی شده است.	معمولاً در دستگاه های شبکه تجاری، سیستم های مسیریابی داده ها و پلت فرم های محاسباتی تعبیه شده استفاده می شود.
MPC8548EVUAQG	NXP USA Inc.	پردازنده مبتنی بر PowerPC با پشتیبانی از اترنت و حافظه یکپارچه، بهینه شده برای کارهای ارتباطی تعبیه شده.قابلیت دمای صنعتی	ایده آل برای دروازه های صنعتی، پردازنده های شبکه و تجهیزات ارتباطی با قابلیت اطمینان بالا.

درباره NXP Semiconductors

NXP Semiconductors N.V. یک شرکت نیمه هادی جهانی است که دفتر مرکزی آن در آیندهوون، هلند قرار دارد.این شرکت در سال 2006 به دنبال تجدید ساختار شرکت تاسیس شد و از آن زمان به تامین کننده اصلی سیگنال های ترکیبی و راه حل های پردازش تعبیه شده تبدیل شده است.این شرکت مراکز طراحی و تحقیقاتی را در مناطق مختلف اداره می‌کند و به بازارهای خودرو، صنعتی، زیرساخت‌های ارتباطی و موبایل خدمات می‌دهد.مجموعه محصولات آن شامل میکروکنترلرها، پردازنده های برنامه، دستگاه های شناسایی ایمن، اجزای آنالوگ و راه حل های اتصال است.NXP بر اتصالات ایمن و سیستم های کنترل الکترونیکی قابل اعتماد مورد استفاده در حمل و نقل، شبکه و پلتفرم های تعبیه شده تمرکز دارد.

نتیجه گیری

MPC8548EVUAUJ پردازش، شبکه و امنیت را در یک تراشه جمع و جور گرد هم می آورد.شما یک هسته PowerPC 32 بیتی دارید که با سرعت بالا کار می کند، همراه با چهار پورت اترنت گیگابیتی و پشتیبانی از حافظه انعطاف پذیر.موتور امنیتی داخلی آن به مدیریت داده های رمزگذاری شده مستقیماً روی پردازنده کمک می کند، که ارتباطات را ثابت و محافظت می کند.با پشتیبانی از PCI، RapidIO و سطوح ولتاژ چندگانه، در بسیاری از سیستم های ارتباطی و کنترلی قرار می گیرد.بسته 783 پین FCBGA امکان چیدمان تخته های متراکم را فراهم می کند و در عین حال بارهای کاری سخت را انجام می دهد.اگر به مسیریابی داده های قابل اعتماد و کنترل سیستم در یک دستگاه نیاز دارید، این پردازنده ترکیبی متعادل از عملکرد و یکپارچگی را در اختیار شما قرار می دهد.
