راهنمای مقاومت 4.7 kΩ: کد رنگ، موارد استفاده، آزمایش و مقایسه ارزش

مقاومت 4.7 کیلو اهم قطعه الکترونیکی رایجی است که برای کنترل جریان و تنظیم ولتاژ در مدارها استفاده می شود.این مقاله توضیح می‌دهد که ارزش به چه معناست، چگونه نوارهای رنگی آن را بخوانیم و مشخصات اصلی آن چیست.همچنین مکان هایی را که به طور معمول استفاده می شود، مانند سیگنال های بالا و پایین، کنترل ترانزیستور و تقسیم کننده های ولتاژ را نشان می دهد.همچنین یاد خواهید گرفت که چگونه آن را با استفاده از یک مولتی متر بررسی کنید و چگونه با مقاومت های 10 کیلو اهم و 47 کیلو اهم مقایسه می شود.

کاتالوگ

شکل 1. مقاومت محوری 4.7 kΩ

مقاومت 4.7 کیلو اهم چیست؟

مقاومت 4.7 کیلو اهم مقاومتی با مقدار مقاومت 4700 اهم (Ω) است."kΩ" به معنای کیلو اهم است، بنابراین 4.7 کیلو اهم = 4.7 × 1000 Ω = 4700 Ω.در مدار، این مقدار معمولاً برای کاهش جریان به سطح ایمن تر یا تنظیم سطح ولتاژ در یک گره استفاده می شود.با کنترل میزان جریانی که می تواند از یک مسیر عبور کند، به پایدار نگه داشتن سیگنال ها کمک می کند.به زبان ساده، یک مقاومت 4.7 کیلو اهم یک مقدار استاندارد است که برای کنترل جریان یا شکل دادن ولتاژ بدون اجازه دادن به مدار زیاد استفاده می‌شود.

مشخصات الکتریکی یک مقاومت 4.7 کیلو اهم

یک مقاومت 4.7 کیلو اهم را می توان در انواع و اندازه های مختلف ساخت، بنابراین مشخصات آن بسته به سری و سازنده متفاوت است.جدول زیر مشخصات رایج و قابل اندازه گیری را که در دیتاشیت ها مشاهده خواهید کرد، فهرست می کند.

مشخصات	محدوده معمولی
اسمی مقاومت	4.7 کیلو اهم (4700 Ω)
تحمل	± 0.1٪، ± 0.5٪، 1±٪، 2±٪، ± 5٪
رتبه بندی قدرت (محوری)	1/8 وات، 1/4 وات، 1/2 وات، 1 وات، 2 وات
رتبه بندی قدرت (SMD)	1/20 وات، 1/16 W، 1/10 وات، 1/8 وات، 1/4 وات
دما ضریب (TCR)	25، 50، 100، 200، 300 ppm/°C
عملیاتی محدوده دما	-55 درجه سانتیگراد تا +155 درجه سانتیگراد (بر اساس نوع متفاوت است)
حداکثر کار ولتاژ	~50 ولت تا 500 V (بستگی به بسته/قدرت دارد)
حداکثر اضافه بار ولتاژ	بالاتر از ولتاژ کاری (وابسته به سری)
اندازه بسته بندی (SMD)	0201, 0402, 0603, 0805, 1206, 1210
اندازه بدن (محوری)	بستگی دارد وات (بدنه بلندتر برای وات بالاتر)
مقاومت تکنولوژی	فیلم ضخیم، فیلم نازک، فیلم فلزی، سیم پیچ
بلند مدت ثبات	به عنوان مثال، ± (0.2٪ تا 1٪ بیش از 1000 ساعت (بسته به نوع)
سر و صدا (نسبی)	پایین تر فلز/لایه نازک، در برخی از فیلم های ضخیم بالاتر
ولتاژ ضریب	به طور معمول کمبیشتر در انواع دقیق مشخص شده است
رطوبت / رتبه بندی زیست محیطی	متفاوت است (سری های همه منظوره تا با قابلیت اطمینان بالا)

کد رنگ مقاومت 4.7 kΩ

بسیاری از مقاومت های 4.7 کیلو اهم از نوارهای رنگی استفاده می کنند تا بتوانید مقدار را به سرعت تشخیص دهید.تعداد باند (4، 5، یا 6) عمدتاً تعداد ارقام نشان داده شده و اینکه آیا اطلاعات اضافی مانند ضریب دما شامل می شود را تغییر می دهد.

کد رنگ 4 باند

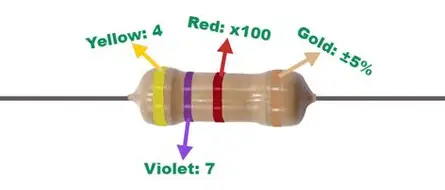

شکل 2. کد رنگ 4 باند 4.7 کیلو اهم

باند موقعیت	رنگ	معنی	ارزش
باند 1	زرد	رقم 1	4
باند دوم	بنفش	رقم 2	7
باند سوم	قرمز	ضرب کننده	× 100 (10²)
باند 4	طلا	تحمل	± 5٪

دو باند اول عدد 47 را می دهند. نوار سوم (قرمز) به معنای ضرب در 100 است، بنابراین 47 × 100 = 4700 Ω.یعنی 4.7 کیلو اهم.نوار طلا نشان می دهد که مقاومت می تواند 5±٪ از مقدار اعلام شده متفاوت باشد.

کد رنگ 5 باند

یک مقاومت 5 باندی یک رقم اضافی اضافه می کند، بنابراین مقدار از سه رقم قابل توجه قبل از ضریب استفاده می کند.این معمولاً برای قطعات تحمل محکم تر استفاده می شود.

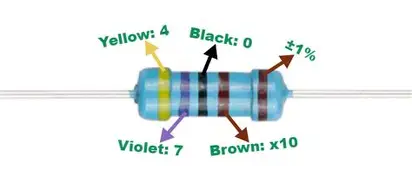

شکل 3. کد رنگ 5 باند 4.7 کیلو اهم

باند موقعیت	رنگ	معنی	ارزش
باند 1	زرد	رقم 1	4
باند دوم	بنفش	رقم 2	7
باند سوم	مشکی	رقم 3	0
باند 4	قهوه ای	ضرب کننده	×10 (10¹)
باند پنجم	قهوه ای	تحمل	± 1٪

سه باند اول 470 را تشکیل می دهند. نوار ضرب کننده (قهوه ای) به معنای × 10 است، بنابراین 470 × 10 = 4700 Ω.این معادل 4.7 کیلو اهم است.آخرین نوار (قهوه ای) تحمل 1% را نشان می دهد که به طور کلی دقیق تر از قطعات معمولی 4 باندی است.

کد رنگ 6 باند

یک مقاومت 6 بانده علاوه بر تحمل شامل یک باند ضریب دما (tempco) نیز می باشد.این زمانی مفید است که به پایداری ارزش با تغییرات دما اهمیت می دهید.

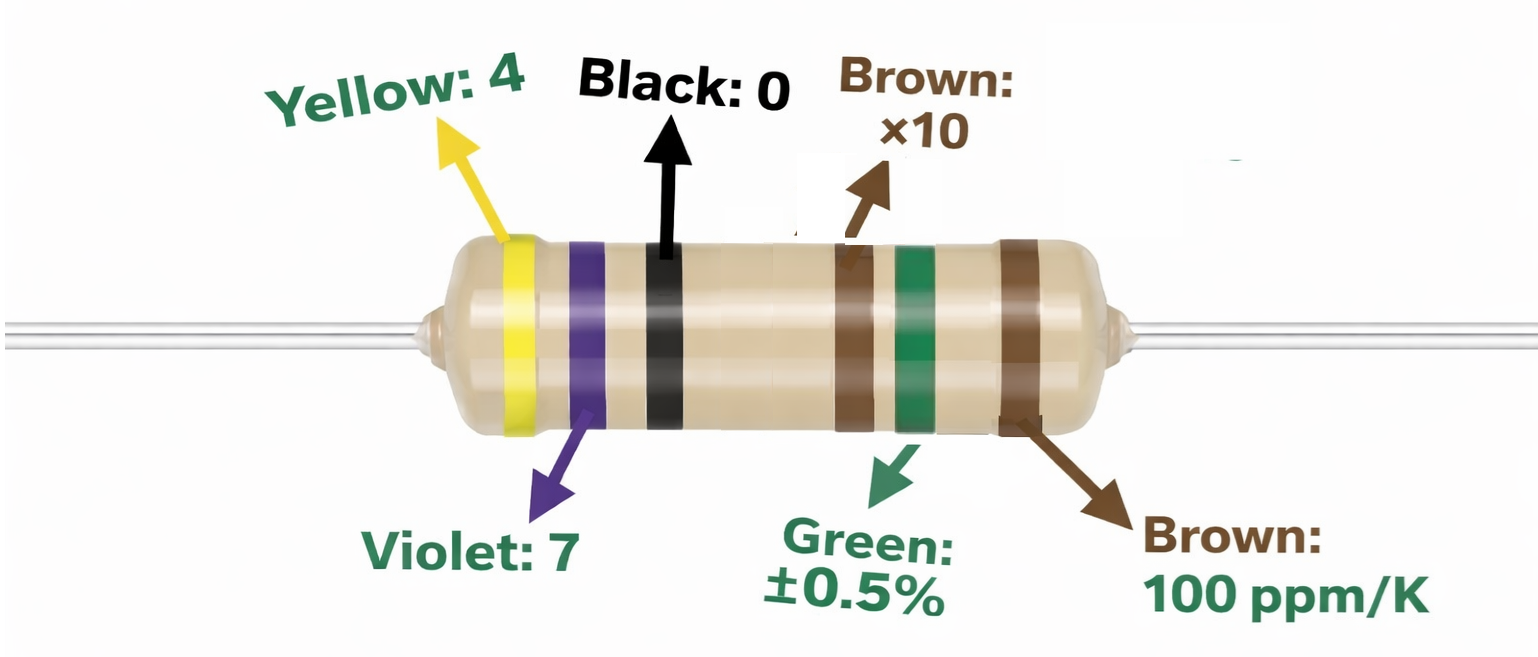

شکل 4. کد رنگ 6 باند 4.7 کیلو اهم

باند موقعیت	رنگ	معنی	ارزش
باند 1	زرد	رقم 1	4
باند دوم	بنفش	رقم 2	7
باند سوم	مشکی	رقم 3	0
باند 4	قهوه ای	ضرب کننده	×10 (10¹)
باند پنجم	سبز	تحمل	± 0.5٪
باند ششم	قهوه ای	تمکو	100 ppm/°C

باند سبز به این معنی است که مقاومت مجاز است تا 0.5±٪ از 4.7 کیلو اهم تغییر کند.نوار تمکو قهوه ای به این معنی است که مقاومت حدود 100 ppm/°C تغییر می کند که 0.01% در درجه سانتی گراد است (زیرا 100 ppm = 100/1000000).مقادیر کمتر ppm/°C معمولاً به معنای پایداری بهتر در هنگام افزایش یا کاهش دما است.به همین دلیل است که مقاومت های 6 بانده اغلب در مواردی که مقاومت ثابت نسبت به دما اهمیت دارد استفاده می شود.

کاربردهای یک مقاومت 4.7 کیلو اهم

یک مقاومت 4.7 کیلو اهم یک مقدار "وسط" است که با بسیاری از طرح های عملی، به ویژه در مورد سیگنال های منطقی و مدارهای سیگنال کوچک، مناسب است.در زیر روشهای رایج استفاده از آن در مدارها آورده شده است.

1. مقاومت کششی برای ورودی های دیجیتال

یک pull-up 4.7 کیلو اهم به ورودی دیجیتال کمک می‌کند تا وقتی سوئیچ یا خروجی باز است، مقدار HIGH تمیز را بخواند.این کشش به اندازه کافی قوی برای مقابله با نویزهای کوچک ارائه می‌کند، اما همچنان وقتی خط پایین کشیده می‌شود، جریان را در حد معقول نگه می‌دارد.این مقدار به طور گسترده در ورودی های میکروکنترلر و خروجی های تخلیه باز دیده می شود.همچنین در خطوط سیگنال مشترک که ثبات اهمیت دارد، رایج است.

2. مقاومت کشویی برای حالت LOW پایدار

یک کشویی 4.7 کیلو اهم سیگنالی را در LOW نگه می‌دارد، زمانی که هیچ چیز آن را هدایت نمی‌کند.این از ورودی‌های «شناور» که می‌توانند به‌طور تصادفی حالت را تغییر دهند، جلوگیری می‌کند.اغلب با دکمه ها، خروجی های سنسور و پین های فعال استفاده می شود.این مقدار به اندازه کافی قوی است که بدون سنگین کردن مدار، سطح واضحی را تعریف کند.

3. بایاسینگ ترانزیستور در مراحل سیگنال کوچک

در بخش های درایور BJT یا MOSFET، 4.7 کیلو اهم اغلب برای تنظیم یک مسیر بایاس برای گره پایه/دروازه استفاده می شود.این کمک می کند تا میزان قدرت سیگنال کنترلی ورودی ترانزیستور را کنترل کنید.بسیاری آن را زمانی انتخاب می‌کنند که می‌خواهند یک مسیر کنترل محکم بدون جریان درایو بیش از حد داشته باشند.همچنین به جلوگیری از شارژ ماندن ورودی هنگام قطع سیگنال رانندگی کمک می کند.

4. تقسیم کننده ولتاژ برای گره های مرجع یا حسگر

یک مقاومت 4.7 کیلو اهم معمولاً با مقاومت دیگری جفت می شود تا یک تقسیم کننده برای یک ولتاژ گره قابل پیش بینی تشکیل دهد.برای مقیاس گذاری ورودی، تنظیم مرجع و مدارهای بازخوانی سنسور استفاده می شود.این مقدار عملی است زیرا به اجزای بسیار بزرگ نیاز ندارد و همچنان جریان تقسیم کننده را متوسط ​​نگه می دارد.تطبیق آن با بسیاری از مقادیر مقاومت استاندارد نیز آسان است.

5. میرایی خط سیگنال یا بارگذاری خفیف

در برخی از مسیرهای سیگنال، 4.7 کیلو اهم به عنوان بار سبک برای کاهش شناورهای ناخواسته یا شکل دادن به رفتار گره استفاده می شود.این می تواند به آرام کردن صدای کوچک در خطوط امپدانس بالا کمک کند.این در مورد ورودی های آنالوگ و ورودی های مقایسه کننده رایج است.هدف یک گره ثابت تر است بدون اینکه آن را به یک بار سنگین تبدیل کند.

چگونه یک مقاومت 4.7 کیلو اهم را با استفاده از مولتی متر آزمایش کنیم؟

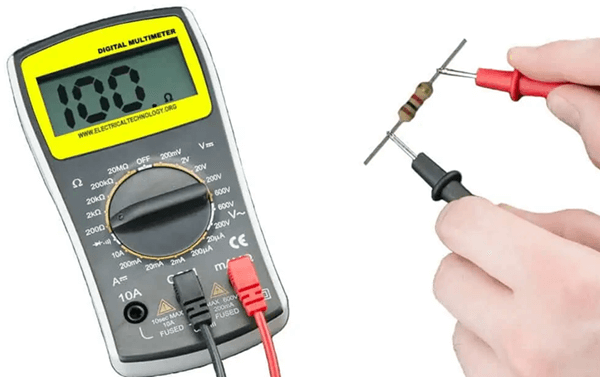

شکل 5. اندازه گیری مقاومت با استفاده از مولتی متر دیجیتال

یک بررسی سریع مولتی متر تأیید می کند که آیا یک مقاومت نزدیک به مقدار مورد انتظار خود است یا خیر.این در هنگام عیب یابی یا مرتب سازی قطعات مفید است.

مرحله 1: مولتی متر را به درستی تنظیم کنید

مولتی متر را روشن کرده و روی حالت مقاومت (Ω) قرار دهید.اگر کنتور شما دارای برد دستی است، محدوده ای بالاتر از 4.7 کیلو اهم مانند 20 کیلو اهم انتخاب کنید.مطمئن شوید که پروب ها به پورت های صحیح (COM و Ω) وصل شده اند.نوک های کاوشگر را به طور مختصر با هم لمس کنید تا ببینید که کنتور به طور عادی پاسخ می دهد.

مرحله 2: قبل از اندازه گیری مقاومت را جدا کنید

برای خواندن دقیق ترین، مقاومت باید خارج از مدار اندازه گیری شود.اگر هنوز روی تخته لحیم شده باشد، قسمت های دیگر می توانند مسیرهای موازی ایجاد کنند که خوانش را تغییر می دهد.اگر حذف امکان پذیر نیست، یک پایه مقاومت را بلند کنید تا دیگر کاملا متصل نباشد.این مرحله از قرائت های نادرست که خیلی کم به نظر می رسند جلوگیری می کند.

مرحله 3: مقدار مقاومت را اندازه گیری کنید

یک پروب را روی هر سرب مقاومت نگه دارید.تماس ثابت خود را حفظ کنید تا مقدار به دلیل اتصال ضعیف بالا نرود.مقاومت نمایش داده شده را بخوانید و توجه کنید که آیا نزدیک به 4.70 کیلو اهم است یا خیر.یک رانش کوچک بسته به تحمل مقاومت طبیعی است.

مرحله 4: نتیجه را با استفاده از محدوده مورد انتظار قضاوت کنید

اگر می دانید مقدار را با تحمل مقاومت مقایسه کنید.برای یک قطعه ± 5٪ معمولی، محدوده نرمال حدود 4.465 کیلو اهم تا 4.935 کیلو اهم است.برای یک قطعه ± 1٪، محدوده نرمال حدود 4.653 کیلو اهم تا 4.747 کیلو اهم است.اگر متر OL (خط باز) یا مقداری بسیار خارج از محدوده مورد انتظار را نشان دهد، ممکن است مقاومت آسیب دیده یا تنظیم اندازه گیری اشتباه باشد.

مقایسه مقاومت های 4.7 کیلو اهم در مقابل 10 کیلو اهم در مقابل 47 کیلو اهم

این سه مقدار اغلب برای همان "کارها" (مانند کشش ها، مسیرهای بایاس و تقسیم کننده ها) استفاده می شوند، اما رفتار آنها متفاوت است زیرا مقاومت جریان و بارگذاری را تغییر می دهد.جدول زیر تفاوت های عملی الکتریکی و زمان انتخاب هر مقدار را نشان می دهد.

ویژگی ها	4.7 کیلو اهم	10 کیلو اهم	47 کیلو اهم
جریان در 5 V (I = V/R)	1.06 میلی آمپر	0.50 میلی آمپر	0.106 میلی آمپر
فعلی در 12 V	2.55 میلی آمپر	1.20 میلی آمپر	0.255 میلی آمپر
مقاومت نسبت به 4.7 کیلو اهم	1×	2.13× بالاتر	10× بالاتر
افت ولتاژ مقاومت در عرض 1 میلی آمپر	4.7 V	10 ولت	47 V
اتلاف نیرو در 5 ولت (P = V2/R)	5.32 مگاوات	2.50 میلی وات	0.53 مگاوات
قدرت اتلاف در 12 ولت	30.6 مگاوات	14.4 مگاوات	3.06 مگاوات
زمان RC ثابت با خازن 100 nF	0.47 میلی‌ثانیه	1.00 میلی ثانیه	4.70 میلی‌ثانیه
قطع RC فرکانس با 100 nF (fc = 1/2πRC)	339 هرتز	159 هرتز	33.9 هرتز
فعلی تغییر در هر 1 ولت افزایش	0.213 mA/V	0.100 mA/V	0.0213 mA/V
خروجی سهم امپدانس در تقسیم کننده	کم	متوسط	بالا
زمان شارژ تا 63 درصد با 100 nF	0.47 میلی‌ثانیه	1.00 میلی ثانیه	4.70 میلی‌ثانیه
زمان شارژ تا ~99٪ (≈5τ)	2.35 میلی‌ثانیه	5.00 میلی‌ثانیه	23.5 میلی‌ثانیه
ADC معمولی اثر امپدانس منبع	حداقل خطا	قابل قبول خطا	قابل توجه است خطا ممکن است
حساسیت به جریان نشتی (خطای نشتی 1 µA)	خطای 0.47 درصد	1.0 درصد خطا	4.7 درصد خطا
نسبی سرعت ته نشین شدن سیگنال	سریع	متوسط	کند

نتیجه گیری

مقاومت 4.7 کیلو اهم مقاومت متعادلی ایجاد می کند که در بسیاری از مدارها به خوبی کار می کند.کد رنگ آن مقدار و دقت آن را نشان می دهد و تست مولتی متر تایید می کند که آیا هنوز درست کار می کند.اغلب برای ثابت نگه داشتن سیگنال ها، کنترل ورودی های ترانزیستور و ایجاد سطوح ولتاژ ثابت استفاده می شود.در مقایسه با مقادیر کمتر یا بالاتر، جریان متوسطی می کشد و قابل اعتماد باقی می ماند، به همین دلیل است که به طور گسترده مورد استفاده قرار می گیرد.
