چرا MAX250CSD را برای پروژه های ارتباطی سریال انتخاب کنید؟

MAX250CSD راه ساده ای برای اتصال مدارهای منطقی مدرن به پورت های سریال کلاسیک RS-232 در اختیار شما قرار می دهد.با درایورها و گیرنده های داخلی، مسیرهای ارسال و دریافت را در یک بسته کوچک کنترل می کند.شما می توانید آن را از یک منبع تغذیه 5 ولت اجرا کنید و حتی سطوح ولتاژ RS-232 مورد نیاز را در داخل ایجاد می کند.این به معنای قطعات خارجی کمتر و چیدمان آسان تر است.چه بورد کنترل را به رایانه شخصی متصل کنید یا یک پورت سریال به سیستم خود اضافه کنید، این تراشه همه چیز را تمیز و قابل اعتماد نگه می دارد.طراحی دوطرفه کامل آن به شما امکان می دهد تا داده ها را همزمان ارسال و دریافت کنید بدون اینکه سوئیچ اضافی انجام دهید.در این راهنما، ویژگی‌های آن، جزئیات پین، ساختار داخلی و برنامه‌های رایج را بررسی خواهید کرد.

کاتالوگ

نمای کلی MAX250CSD

این MAX250CSD یک فرستنده گیرنده دوبلکس RS 232 است که برای اتصال سطوح منطقی CMOS و TTL به پورت های ارتباطی سریال استاندارد طراحی شده است.این دو درایور خط و دو گیرنده خط را در یک بسته SOIC 14 پین ادغام می کند و از تبادل داده دو طرفه از طریق یک منبع تغذیه 5 ولت پشتیبانی می کند.یک پمپ شارژ داخلی ولتاژهای خروجی مثبت و منفی مورد نیاز را برای سیگنال دهی RS 232 بدون نیاز به ریل قدرت دوگانه تولید می کند.این دستگاه برای سیستم های جاسازی شده، کنترل های صنعتی و تجهیزات سریال قدیمی که نیاز به تبدیل پورت قابل اعتماد دارند، مناسب است.به دنبال MAX250CSD هستید؟برای بررسی موجودی فعلی، زمان تحویل و قیمت با ما تماس بگیرید.

جزئیات پین اوت MAX250CSD

توضیحات پین MAX250CSD

شماره پین	نام پین	توضیحات
1	SHDN	ورودی خاموش، کنترل منطقی برای غیرفعال کردن دستگاه و کاهش مصرف برق
2	D1	خروجی درایور 1، خروجی سطح RS-232
3	T1LDR	کنترل درایور بار فرستنده 1
4	T1IN	ورودی فرستنده 1، ورودی منطقی TTL/CMOS
5	T2IN	ورودی فرستنده 2، ورودی منطقی TTL/CMOS
6	T2LDR	کنترل درایور بار فرستنده 2
7	GND	مرجع زمینی
8	EN	ورودی را فعال کنید، عملکرد عادی دستگاه را فعال می کند
9	R1OUT	خروجی گیرنده 1، خروجی منطقی TTL/CMOS
10	R1DIN	ورودی 1 گیرنده، ورودی سطح RS-232
11	R2DIN	ورودی گیرنده 2، ورودی سطح RS-232
12	R2OUT	خروجی گیرنده 2، خروجی منطقی TTL/CMOS
13	D2	خروجی درایور 2، خروجی سطح RS-232
14	VCC	ولتاژ تغذیه مثبت، 4.5 ولت تا 5.5 ولت

مدل CAD MAX250CSD

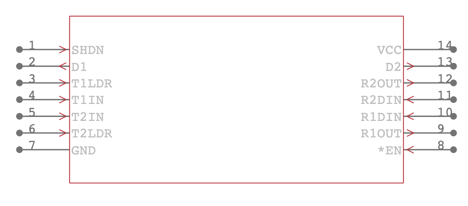

نماد MAX250CSD

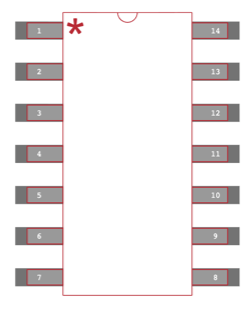

رد پای MAX250CSD

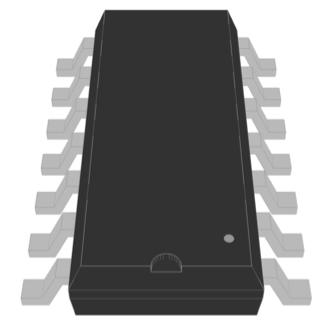

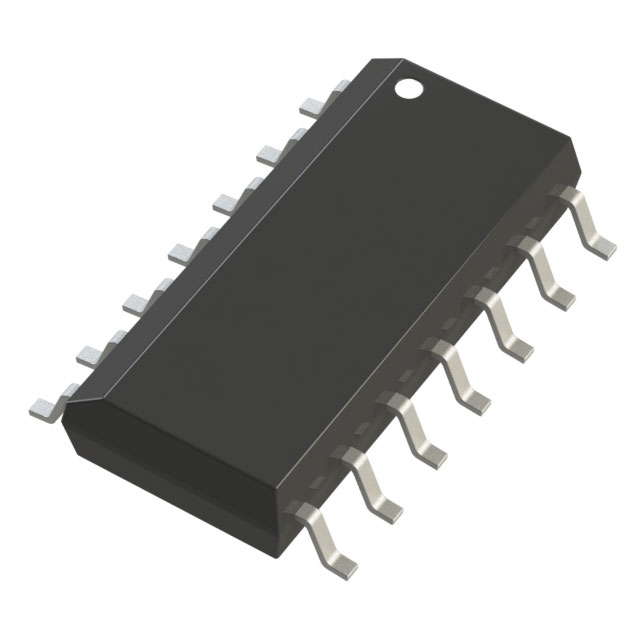

مدل سه بعدی MAX250CSD

ویژگی های MAX250CSD

پشتیبانی ارتباطی RS 232

MAX250CSD برای مطابقت با مشخصات الکتریکی استاندارد RS 232 برای تبادل اطلاعات سریال طراحی شده است.سیگنال‌های منطقی CMOS و TTL سطح پایین را برای انتقال به سطوح ولتاژ RS 232 تبدیل می‌کند و سیگنال‌های ورودی RS 232 را دوباره به خروجی‌های سطح منطقی تبدیل می‌کند.این امکان اتصال مستقیم بین مدارهای دیجیتال و پورت های سریال سنتی را بدون اجزای تغییر سطح خارجی فراهم می کند.این دستگاه از ارتباطات قابل اعتماد بین نرخ داده های سریال معمولی مورد استفاده در سیستم های تعبیه شده و کنترل پشتیبانی می کند.

ارتباط دو کاناله

MAX250CSD دو درایور خط و دو گیرنده خط را در یک بسته واحد ادغام می کند.این پیکربندی 2 در 2 دو مسیر انتقال و دریافت مستقل را قادر می‌سازد که از انتقال داده دوطرفه کامل پشتیبانی می‌کند.هر درایور و گیرنده به عنوان یک جفت منطبق عمل می کنند و امکان ارسال و دریافت همزمان داده ها را بین دستگاه های متصل فراهم می کنند.این ساختار نیاز به اجزای رابط جداگانه را کاهش می دهد و چیدمان برد را ساده می کند.

انتقال داده دوبلکس کامل

این دستگاه از ارتباط دوطرفه کامل پشتیبانی می کند که امکان انتقال و دریافت همزمان داده ها را فراهم می کند.این حالت کارایی ارتباط را در سیستم هایی که به جریان داده دو طرفه مستمر نیاز دارند، بهبود می بخشد.این نیاز به تناوب بین حالت های ارسال و دریافت را از بین می برد، که به حفظ ارتباط سریال پایدار و بدون وقفه کمک می کند.

عملیات تامین 5 ولتی تک

MAX250CSD از یک ولتاژ منبع تغذیه بین 4.5 ولت و 5.5 ولت کار می کند.یک پمپ شارژ داخلی سطوح ولتاژ مثبت و منفی مورد نیاز برای سیگنال دهی RS 232 را تولید می کند.این امر نیاز به منبع تغذیه دوگانه را از بین می برد و تعداد قطعات خارجی را کاهش می دهد.نیاز برق ساده شده از طراحی مدار جمع و جور و ساده پشتیبانی می کند.

گیرنده هیسترزیس برای تحمل نویز

هر گیرنده تقریباً 600 میلی ولت هیسترزیس ورودی دارد.این ویژگی مقاومت در برابر نویز و انتقال آهسته سیگنال را در خطوط ورودی RS 232 بهبود می بخشد.این به جلوگیری از سوئیچینگ کاذب و سطوح خروجی ناپایدار در محیط هایی که ممکن است تداخل الکتریکی وجود داشته باشد کمک می کند.در نتیجه، خروجی های منطقی در شرایط عملیاتی عادی پایدار می مانند.

بسته SOIC سطحی 14 پین

MAX250CSD در یک بسته 14 پین SOIC نصب شده روی سطح قرار گرفته است.این فرمت فشرده از استفاده کارآمد از فضای برد مدار چاپی پشتیبانی می کند و برای فرآیندهای مونتاژ خودکار مناسب است.طراحی بسته اجازه می دهد تا اتصالات لحیم کاری قابل اعتماد و قرارگیری مکانیکی ثابت در چیدمان های نصب سطحی استاندارد انجام شود.

عملیات بازه دمای تجاری

دستگاه برای عملکرد از 0 درجه سانتیگراد تا 70 درجه سانتیگراد مشخص شده است.این محدوده دما از استفاده در تجهیزات الکترونیکی تجاری و داخلی پشتیبانی می کند.هنگامی که تحت شرایط عرضه و بار توصیه شده کار می کند، عملکرد پایدار را در این محدوده حفظ می کند.

سازگاری منطقی CMOS و TTL

MAX250CSD با سطوح منطقی استاندارد CMOS و TTL سازگار است.می‌تواند مستقیماً با میکروکنترلرها، پردازنده‌های دیجیتال و دیگر سیستم‌های مبتنی بر منطق بدون شرطی‌سازی سیگنال اضافی ارتباط برقرار کند.این سازگاری ادغام با طیف گسترده ای از طرح های دیجیتالی را که به ارتباطات RS 232 نیاز دارند، ساده می کند.

مشخصات فنی MAX250CSD

ویژگی محصول	ارزش صفت
سازنده	Maxim Integrated
ولتاژ - منبع تغذیه	4.5 ~ 5.5 ولت
تایپ کنید	فرستنده گیرنده
بسته دستگاه تامین کننده	14-SOIC
هیسترزیس گیرنده	600 میلی ولت
پروتکل	RS232
بسته / مورد	14-SOIC (0.154 اینچ، 3.90 میلی متر عرض)
بسته	لوله
دمای عملیاتی	0°C ~ 70°C
تعداد درایورها / گیرندگان	2/2
نوع نصب	نصب سطحی
دوبلکس	کامل
شماره محصول پایه	MAX250
وضعیت RoHS	RoHS ناسازگار است
سطح حساسیت به رطوبت (MSL)	1 (نامحدود)
وضعیت REACH	REACH بدون تأثیر
ECCN	EAR99
HTSUS	8542.39.0001

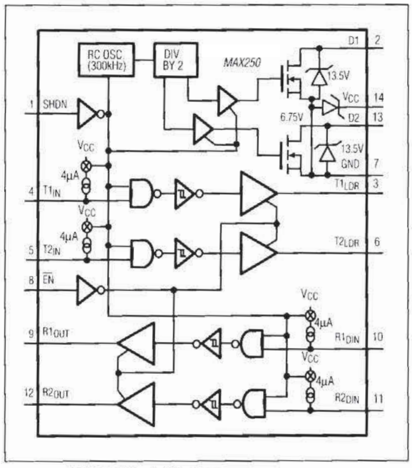

بلوک دیاگرام MAX250CSD

معماری داخلی در اطراف یک فرستنده دوگانه و پیکربندی گیرنده دوگانه تنظیم شده است که از یک منبع تغذیه 5 ولت تغذیه می شود.یک نوسان ساز RC 300 کیلوهرتز روی تراشه تقسیم بر دو مرحله را تغذیه می کند که پمپ شارژ را به حرکت در می آورد و سطوح ولتاژ مثبت و منفی مورد نیاز برای سیگنال دهی RS-232 را ایجاد می کند.دو مسیر فرستنده ورودی‌های TTL یا CMOS را در T1IN و T2IN می‌پذیرند، از مراحل کنترل منطقی و درایور عبور می‌کنند و خروجی‌های RS-232 را در D1 و D2 با پین‌های کنترل درایور بار مرتبط ارائه می‌دهند.دو کانال گیرنده ورودی‌های RS-232 را در R1DIN و R2DIN می‌پذیرند، آنها را از طریق مراحل مقایسه‌کننده با جریان‌های بایاس تعریف‌شده پردازش می‌کنند و خروجی‌های سطح منطقی را در R1OUT و R2OUT ارائه می‌کنند.ورودی های کنترلی از جمله SHDN و EN عملکرد نوسانگر و عملکردهای فعال کننده کانال را مدیریت می کنند، در حالی که VCC و GND گره های منبع و مرجع دستگاه را تعریف می کنند.

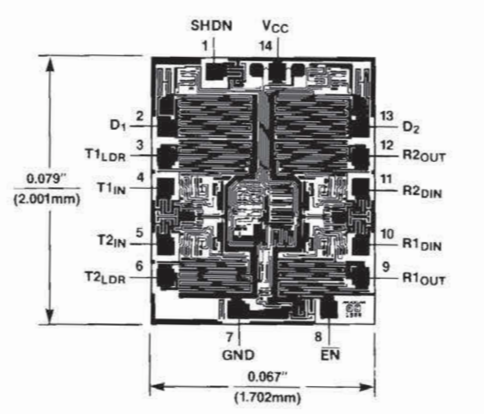

توپوگرافی تراشه MAX250CSD

طرح قالب MAX250CSD که نواحی مدار داخلی و محل قرارگیری پد باند مربوط به 14 پین خارجی را نشان می دهد.پدهای جانبی با برچسب SHDN، VCC، D1، D2، T1IN، T2IN، R1DIN، R2DIN، R1OUT، R2OUT، EN و GND مطابق با پین‌آوت بسته هستند.چهار ناحیه متقارن بزرگ ناحیه مرکزی را اشغال می کنند که با کانال های فرستنده و گیرنده دوگانه مرتبط است، در حالی که مدار کنترل و بایاس کوچکتر بین آنها توزیع شده است.ابعاد قالب اندازه گیری شده تقریباً 0.079 اینچ در 0.067 اینچ است که نشان دهنده اندازه فیزیکی سیلیکون درون بسته است.این چیدمان منعکس کننده جدایی بین بخش های درایور ولتاژ بالا و بلوک های منطقی و کنترل ولتاژ پایین است.

کاربردهای MAX250CSD

رابط های ارتباطی پورت سریال PC

MAX250CSD برای اتصال بردهای تعبیه شده و زیرسیستم های دیجیتال به پورت های سریال PC استاندارد استفاده می شود.این سیگنال های منطقی 5 ولت را به سطوح ولتاژ RS 232 تبدیل می کند که کانکتورهای سریال دسکتاپ و لپ تاپ به آن نیاز دارند.این اجازه می دهد تا به روز رسانی سیستم عامل، تنظیمات پیکربندی و داده های تشخیصی از طریق یک پیوند سریال مستقیم رد و بدل شود.ساختار دوطرفه کامل آن از مسیرهای انتقال و دریافت همزمان پشتیبانی می کند که ارتباط را در طول انتقال مداوم داده پایدار نگه می دارد.

تجهیزات صنعتی با قابلیت اتصال RS 232

بسیاری از ماشین‌های صنعتی دارای پورت‌های RS 232 برای راه‌اندازی، کالیبراسیون و نظارت هستند.MAX250CSD انتقال سیگنال بین منطق کنترل داخلی و کانکتورهای سریال خارجی را فراهم می کند.از ارتباطات دو طرفه قابل اعتماد برای ارسال دستورات و دریافت اطلاعات وضعیت پشتیبانی می کند.با یک منبع تغذیه 5 ولتی و تولید ولتاژ داخلی، به راحتی در تابلوهای کنترل فشرده مورد استفاده در تجهیزات کارخانه و فرآیند قرار می گیرد.

سیستم های نقطه فروش

پایانه های نقطه فروش اغلب از طریق اتصالات سریال با چاپگرها، اسکنرها و کشوهای پول در ارتباط هستند.MAX250CSD واحد پردازش اصلی را قادر می سازد تا مستقیماً با این تجهیزات جانبی مبتنی بر RS 232 ارتباط برقرار کند.پیکربندی دوگانه درایور و گیرنده آن اجازه می‌دهد تا داده‌های تراکنش در حالی که تأییدیه‌ها به طور همزمان دریافت می‌شوند، منتقل شوند.این از جریان روان داده در طول پردازش پرداخت و چاپ رسید پشتیبانی می کند.

پایانه های ارتباطی داده

در پایانه های داده ای که به پیوندهای سریال متکی هستند، MAX250CSD تبدیل بین سیگنال های دیجیتال داخلی و خطوط خارجی RS 232 را مدیریت می کند.سطوح ولتاژ مناسب را در مسیرهای انتقال و دریافت حفظ می‌کند و به داده‌های ساختاریافته اجازه می‌دهد بین دستگاه‌ها بدون عدم تطابق سیگنال حرکت کنند.این باعث می شود آن را برای پایانه های مورد استفاده در سیستم های شناسایی، واحدهای کنترل دسترسی و تجهیزات جمع آوری داده های میدانی مناسب باشد.

سیستم‌های جاسازی شده که به رابط قدیمی RS 232 نیاز دارند

برخی از طرح‌های تعبیه‌شده همچنان شامل پورت‌های RS 232 برای سازگاری با زیرساخت‌های موجود هستند.MAX250CSD به مدارهای منطقی مدرن CMOS و TTL اجازه می دهد تا مستقیماً به این رابط های قدیمی متصل شوند.از پورت های پیکربندی، اتصالات سرویس و ارتباط با تجهیزات قدیمی در حالی که از یک منبع تنظیم شده استفاده می کند، پشتیبانی می کند.این رویکرد سازگاری رو به عقب را بدون افزودن مدارهای خارجی پیچیده حفظ می کند.

تجهیزات مخابراتی با پورت های سریال استاندارد

دستگاه های مخابراتی اغلب از پورت های سریال برای تشخیص و کنترل سیستم استفاده می کنند.MAX250CSD انتقال سطح ولتاژ مورد نیاز را بین مدارهای منطقی داخلی و کانکتورهای خارجی RS 232 فراهم می کند.از ارتباطات دو طرفه ثابت برای تبادل فرمان و گزارش وضعیت پشتیبانی می کند.بسته نصب شده روی سطح فشرده آن امکان ادغام در تابلوهای ارتباطی را فراهم می کند که در آن فضا و کارایی چیدمان کنترل می شود.

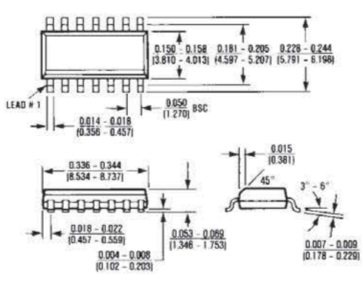

ابعاد کلی MAX250CSD

نقشه مکانیکی طرح کلی که بسته طرح کوچک 14 سربی مورد استفاده برای MAX250CSD را تعریف می کند.این نمودار نماهای بالا، جانبی و انتهایی را با تلورانس‌های ابعادی بر حسب اینچ و میلی‌متر، از جمله طول کلی بدن، عرض بدنه، گام سرب 0.050 اینچ BSC، و محدوده عرض و ضخامت سرب ارائه می‌کند.ارتفاع صفحه نشستن، ابعاد ایستاده و زاویه خمش سرب برای پشتیبانی از طراحی و مونتاژ ردپای PCB مشخص شده است.شناسایی سرنخ 1 برای اطمینان از جهت گیری صحیح در هنگام قرار دادن علامت گذاری شده است.ویژگی های حرارتی با θJA 115 درجه سانتیگراد در هر وات و θJC 60 درجه سانتیگراد در هر وات ذکر شده است که نشان دهنده مقاومت حرارتی اتصال به محیط و اتصال به کیس برای تجزیه و تحلیل حرارتی است.

MAX250CSD مزایا و معایب

مزایا

• ادغام دو درایور و دو گیرنده در یک بسته، کاهش اجزای خارجی

• پشتیبانی از ارتباطات دوطرفه کامل برای عملیات ارسال و دریافت همزمان

• شامل هیسترزیس گیرنده 600 میلی ولت برای بهبود تحمل نویز

• از یک منبع تغذیه 5 ولت کار می کند و نیازهای برق را ساده می کند

• در بسته بندی جمع و جور 14 پین SOIC برای چیدمان های فضای کارآمد موجود است

• برای سیستم هایی که به استانداردهای سریال RS 232 متکی هستند، مناسب است

معایب

• محدود به پروتکل ارتباطی RS 232

• برای عملکرد فقط در محدوده دمایی 0 تا 70 درجه سانتیگراد مشخص شده است

• به منبع تغذیه 5 ولتی نیاز دارد که مستقیماً با سیستم های منطقی 3.3 ولت سازگار نیست

• با استانداردهای جدیدتر رابط سریال ولتاژ پایین تراز نیست

• با محدودیت های مواد RoHS مطابقت ندارد

جایگزین های MAX250CSD

شماره قطعه	سازنده	ویژگی های کلیدی	از Case/Notes استفاده کنید
MAX250CSD+G55	دستگاه های آنالوگ شرکت/Maxim Integrated	فرستنده گیرنده دوگانه RS-232 که از یک منبع تغذیه 5 ولت کار می کند.دو درایور و دو گیرنده را با هیسترزیس داخلی برای بهبود ایمنی نویز و برقراری ارتباط تمام دوبلکس پایدار ارائه می دهد.	در سیستم‌های تعبیه‌شده، کنترل‌کننده‌های صنعتی و رابط‌های ارتباطی سریالی که به اتصال قابل اعتماد RS-232 نیاز دارند، استفاده می‌شود.
MAX250CSD+	دستگاه های آنالوگ شرکت/Maxim Integrated	فرستنده گیرنده RS-232 با پمپ شارژ یکپارچه، از محدوده تغذیه 4.5 تا 5.5 ولت پشتیبانی می کند.طراحی شده برای عملیات تمام دوبلکس با یکپارچگی سیگنال بهبود یافته.	مناسب برای ماژول های ارتباطی، رابط های میکروکنترلر و برنامه های کاربردی پورت سریال قدیمی.
MAX250CSD+T	دستگاه های آنالوگ شرکت/Maxim Integrated	آی سی رابط دوگانه درایور/گیرنده RS-232 بسته بندی شده برای مونتاژ خودکار.انتقال داده پایدار را فراهم می کند و از سطوح استاندارد ارتباط سریال پشتیبانی می کند.	معمولاً در طرح های PCB فشرده برای جمع آوری داده ها، ابزار دقیق و تجهیزات ارتباطی استفاده می شود.
MAX250CPD	دستگاه های آنالوگ شرکت/Maxim Integrated	فرستنده گیرنده RS-232 از درایورها و گیرنده های دوگانه با عملکرد قابل اعتماد 5 ولت پشتیبانی می کند.طراحی شده برای برقراری ارتباط تمام دوبلکس پایدار در قالب نصب روی سطح.	مناسب برای بردهای ارتباطی صنعتی، آداپتورهای رابط سریال و اتصال سیستم تعبیه شده.

درباره Maxim Integrated

Maxim Integrated Products, Inc در سال 1983 تاسیس شد و دفتر مرکزی خود را در سن خوزه، کالیفرنیا تأسیس کرد.این شرکت در طراحی و توسعه مدارهای مجتمع سیگنال آنالوگ و مختلط برای طیف گسترده ای از سیستم های الکترونیکی تخصص دارد.مجموعه محصولات آن شامل مدیریت انرژی، پردازش سیگنال، تبدیل داده ها و راه حل های رابط مورد استفاده در کاربردهای صنعتی، خودروسازی، ارتباطات، پزشکی و مصرف کننده بود.در سال 2021، Maxim Integrated بخشی از آنالوگ دیوایس، شرکت شد و منابع تکنولوژیکی و دسترسی جهانی خود را در صنعت نیمه هادی گسترش داد.

نتیجه گیری

MAX250CSD به شما کمک می کند شکاف بین منطق 5 ولت و درگاه های سریال سنتی RS-232 را بدون اضافه کردن مدارهای پیچیده پر کنید.با دو درایور و دو گیرنده در داخل یک بسته جمع و جور 14 پین SOIC، از ارتباط صاف دورو پشتیبانی می کند.پمپ شارژ داخلی آن نیاز به منبع تغذیه دوگانه را از بین می برد که طراحی شما را ساده نگه می دارد.همچنین به لطف هیسترزیس گیرنده، تحمل نویز داخلی را دریافت می کنید که به حفظ پایداری انتقال داده کمک می کند.از بردهای تعبیه شده تا تجهیزات مبتنی بر سریال، به راحتی در بسیاری از تنظیمات جا می شود.اگر به یک راه حل رابط قابل اعتماد و ساده RS-232 نیاز دارید، این دستگاه یک گزینه تمیز و کاربردی را در اختیار شما قرار می دهد.
