سنسور رطوبت SHT31: ویژگی ها ، مزایا و برگه داده

SHT31 نمایانگر آخرین نسل سنسورهای دما و رطوبت است که توسط Sensirion ایجاد شده است.در این مقاله به بررسی سنسور SHT31 در عمق ، بررسی برگه داده ، Pinout ، ویژگی ها و مزایای آن می پردازیم.همچنین بینش های عملی در مورد اجرای آن و نقش آن در فناوری مدرن ، جایی که داده های دقیق زیست محیطی مهم است ، ارائه می دهد.از سیستم های HVAC گرفته تا دستگاه های محاسباتی پیشرفته ، قابلیت های پیشرفته SHT31 آن را به ابزاری ارزشمند در دستیابی به اندازه گیری های دقیق و قابل اعتماد تبدیل می کند.

کاتالوگ

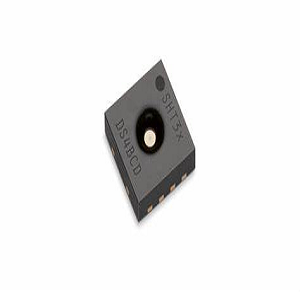

SHT31 چیست؟

در SHT31 نشان دهنده اوج تلاشهای Sensirion برای تکمیل فناوری سنجش دما و رطوبت است.این سنسور از قابلیت های پیشرفته جدیدترین تراشه سنسور CMOSENS® ، پیشرفت های نمایشی در پردازش قدرت ، دقت و قابلیت اطمینان نسبت به مدل های قبلی استفاده می کند.سنسور SHT31 با دقت ، سازگاری و تطبیق پذیری عالی است.این دو آدرس I2C قابل انتخاب کاربر را پشتیبانی می کند و ادغام یکپارچه را در سیستم های متنوع ارائه می دهد.توانایی آن برای برقراری ارتباط با سرعت حداکثر 1 مگاهرتز ، انتقال سریع داده ها را تضمین می کند ، در سناریوهایی که نیاز به نظارت و پاسخ سریع دارند ، بسیار ارزشمند است.قابلیت های ادغام SHT31 و ارتباطات با سرعت بالا به طور موثر به چالش هایی در برنامه های دقیق تقاضا می پردازد.تجهیزات نظارت مداوم و سیستم های کنترل محیط زیست گزارش می دهند که دقت و قابلیت اطمینان افزایش یافته سنسور باعث کاهش اختلاف داده ها ، افزایش کارایی و عملکرد سیستم می شود.این پیشرفت ها نه تنها پیچیدگی تراشه CMOSENS® را نشان می دهد بلکه یک رویکرد آینده نگر در طراحی فناوری سنسور را برجسته می کند.

پیکربندی PIN SHT31

توابع و توضیحات پین

پین کردن	عمل	شرح
پین 1: SDA	داده های سریال ؛ورودی/خروجی	انتقال داده های دو طرفه از طریق I2C را مدیریت می کند ارتباطاتیک مقاومت به خوبی انتخاب شده ، ارتباط پایدار را تضمین می کند.
پین 2: ADDR	آدرس ؛ورودیبه منطق بالا/پایین متصل شوید	آدرس i2c سنسور را تنظیم می کند ، سنسورهای موجود در همان اتوبوس.
پین 3: هشدار	نشانگر هشدار ؛خروجیدر صورت استفاده نشده شناور	هنگامی که آستانه های از پیش تعیین شده یک سیگنال هشدار را ایجاد می کند نقض شده اندتوصیه می شود در صورت عدم استفاده شناور را ترک کنید.
پین 4: SCL	ساعت سریال ؛ورودی/خروجی	سیگنال ساعت را برای ارتباط I2C فراهم می کند ، همگام سازی انتقال داده.مقاومت کشش نیز توصیه می شود.
پین 5: VDD	ولتاژ تأمین ؛ورودی	سنسور را با ولتاژ عملیاتی خود تأمین می کند.تضمین کردن یک منبع ولتاژ تمیز و پایدار برای عملکرد قابل اعتماد.
پین 6: nreset	تنظیم مجدد پین فعال ؛ورودیدر صورت استفاده نشده شناور ؛وصل کردن به VDD با مقاومت 2 k Ω	امکان تنظیم مجدد سنسور دستی را فراهم می کند.برای اطمینان از عملکرد ، این پین را در صورت استفاده نشده شناور کنید یا از طریق یک مقاومت به VDD وصل شوید.
پین 7: R	بدون عملکرد ؛به VSS متصل شوید	عملکردی را ارائه نمی دهد و باید به VSS وصل شود برای حفظ یکپارچگی سیستم.
پین 8: VSS	زمین	به عنوان مرجع زمین برای به حداقل رساندن خدمت می کند سر و صدا و اطمینان از قرائت دقیق.

نماد SHT31 ، ردپای و مدل CAD

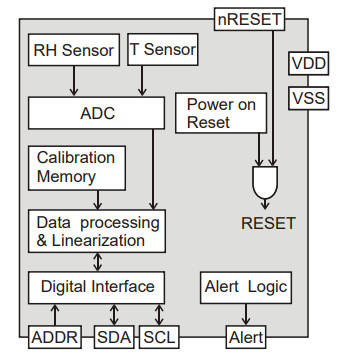

نمودار بلوک SHT31

مشخصات Sensirion SHT31-DIS-B

نوع	پارامتر
زمان سرب کارخانه	4 هفته
سوار شدن	سطح سطح
بسته / مورد	DFN
تعداد پین	8
بسته بندی	نوار برش
منتشر شده	2014
وضعیت جزئی	فعال
حداکثر دمای کار	125 درجه سانتیگراد
حداقل دمای کار	-40 درجه سانتیگراد
نوع خروجی	دیجیتال ، i2c
ولتاژ تأمین عملیاتی	3.3 ولت
رابط	I2C
حداکثر ولتاژ عرضه	5.5 ولت
حداقل ولتاژ تأمین	2.15 ولت
دقت	2 ٪
زمان پاسخ	8 ثانیه
نوع سنسور	درجه حرارت
قد	1 میلی متر
طول	2.6 میلی متر
عرض	2.6 میلی متر
رسیدن به SVHC	بدون SVHC
وضعیت ROHS	سازگار با ROHS
بدون رهبری	بدون رهبری

ویژگی های SHT31

کالیبراسیون و جبران دما

سنسور SHT31 دارای خروجی های کاملاً کالیبره شده و خطی با جبران دمای ذاتی است که در مجموع قابلیت اطمینان و دقت بالایی را تضمین می کند.این خصوصیات در تنظیماتی که در آن دقت داده ها نمی توانند به خطر بیفتند ، مانند اتوماسیون صنعتی و نظارت بر محیط زیست ، بسیار ارزشمند است.فرآیندهای کالیبراسیون تعبیه شده در سنسور به طور موثری نیاز به کالیبراسیون خارجی دستی ، ساده سازی ادغام و کاهش زمان تنظیم را نفی می کند.

دامنه عملیاتی ولتاژ گسترده

SHT31 با استفاده از ولتاژ گسترده ای از 2.4 ولت تا 5.5 ولت ، انعطاف پذیری قابل توجهی را در برنامه های مختلف ارائه می دهد.این سازگاری اجازه می دهد تا ادغام یکپارچه در تعداد بیشماری از سیستم ها ، از دستگاه های کم مصرف و باتری گرفته تا آنهایی که نیاز به سطح ولتاژ بالاتر دارند.دامنه ولتاژ گسترده همچنین به عنوان یک بافر در برابر نوسانات جزئی عرضه ، حفظ عملکرد سنسور پایدار و مداوم در شرایط متنوع عمل می کند.

رابط I2C با سرعت بالا با گزینه آدرس دوگانه

این سنسور با داشتن یک رابط I2C که حداکثر سرعت ارتباطات 1 مگاهرتز را پشتیبانی می کند ، انتقال سریع داده را تضمین می کند.این توانایی برای برنامه هایی که خواستار پردازش داده ها و پاسخگویی سریع هستند ، مناسب است.در دسترس بودن دو آدرس I2C قابل انتخاب ، چندین سنسور را قادر می سازد تا یک اتوبوس واحد را به اشتراک بگذارند ، طرح های پیچیده سیستم و بهینه سازی منابع را ساده تر کنند.این ویژگی در تنظیمات چند سنسور که در آن به فضا و راندمان منابع مورد نیاز است ، مرتبط است.

دقت استثنایی

SHT31 ، به ویژه در نوع SHT35 خود ، به دلیل دقت استثنایی آن ، با دقت رطوبت نسبی 1.5 ± RH و دقت دما 0.1 درجه سانتیگراد را نشان می دهد.این اندازه گیری های دقیق به داده های قابل اطمینان تر برای برنامه هایی مانند سیستم های HVAC ، ایستگاه های آب و هوایی و دستگاه های مراقبت های بهداشتی ترجمه می شوند.

راه اندازی سریع و دستیابی به داده ها

سنسور که برای راه اندازی سریع و دستیابی به داده ها طراحی شده است ، زمان تاخیر را بین قدرت اولیه و در دسترس بودن داده ها به حداقل می رساند.این ویژگی در شرایطی که خواستار جمع آوری فوری داده ها مانند کنترل های خودکار و سیستم های نظارت هستند ، سودمند است.زمان راه اندازی سریع همچنین به راندمان انرژی در دستگاه های باتری کمک می کند و به سنسور این امکان را می دهد تا به سرعت به یک وضعیت کم مصرف پس از اندازه گیری برگردد.

بسته DFN 8 پین جمع و جور و بادوام

SHT31 که در یک بسته 8 پین DFN محصور شده است ، برای ادغام در برنامه های محدود شده با فضا و بدون به خطر انداختن عملکرد ایده آل است.فاکتور شکل کوچک آن ، آن را به یک مناسب مناسب برای طراحی های الکترونیکی مدرن که اندازه و کارایی را متعادل می کند ، مناسب است.بسته بندی با دوام ، محافظت از اجزای داخلی سنسور را تضمین می کند ، باعث افزایش مقاومت و ماندگاری آن ، حتی در محیط های عملیاتی چالش برانگیز می شود.

مزایای SHT31

قابلیت اطمینان استثنایی با ثبات بلند مدت

سنسورهای SHT31 به دلیل قابلیت اطمینان استثنایی و عملکرد مداوم آنها در دوره های طولانی ذکر شده اند.این سنسورها از طریق فرآیندهای آزمایش ، به طور مداوم قرائت های دقیقی را ارائه می دهند و آنها را برای محیط هایی که به رطوبت دقیق و نظارت دقیق بستگی دارند ، عالی می کند.عملکرد ماندگار آنها در شرایط متنوع گواهی بر مهندسی برجسته آنها است.

فناوری اثبات شده با بیش از 15 سال توسعه

SHT31 با داشتن بیش از 15 سال از توسعه ، از فناوری برش ریشه در تحقیقات جامع استفاده می کند.طراحی سنسور از پیشرفت ها و بینش های تکراری بهره مند شده است و در نتیجه یک محصول برتر مناسب برای انواع برنامه ها است.این پیگیری بی امان از نوآوری ، دقت و اعتماد به نفس را که سنسورهای کالیبر بالا را تعریف می کند ، تجسم می کند.

مناسب بودن برای تولید در مقیاس بزرگ

روش طراحی و ساخت SHT31 آن را برای تولید در مقیاس بزرگ بهینه می کند.فرایند تولید ساده آن ، تولید انبوه را بدون قربانی کردن کیفیت تضمین می کند.این مقیاس پذیری آن را به عنوان یک انتخاب ارجح برای استقرار گسترده ، و همه چیز را از مصارف صنعتی گرفته تا الکترونیک پوشش می دهد.برآورده کردن تقاضای قابل ملاحظه با اطمینان ، تصویب مقطعی آن را برجسته می کند.

نسبت سیگنال به نویز

نسبت سیگنال به نویز بالا (SNR) SHT31 ظرفیت خود را برای ارائه خوانش های دقیق و واضح افزایش می دهد.SNR بالاتر برای ضبط داده های دقیق در برنامه های کاربردی که نیاز به تشخیص تغییرات دقیقه در رطوبت و دما دارند ، استفاده می شود.

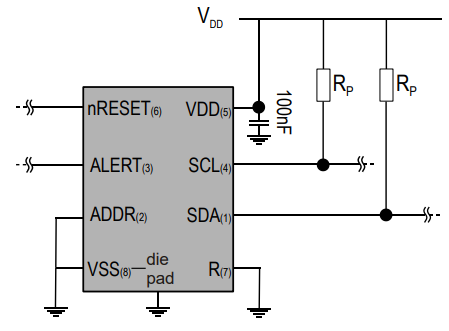

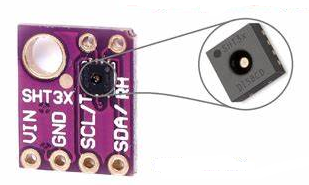

مدار برنامه SHT31

منبع تغذیه

SHT31 در محدوده ولتاژ 2.4 ولت تا 5.5 ولت ، با ولتاژ عملیاتی 3.3 ولت عمل می کند.منبع تغذیه پایدار از اهمیت زیادی برخوردار است زیرا نوسانات می تواند منجر به قرائت سنسور نادرست شود.بسیاری از آنها یک تنظیم کننده 3.3 ولت را برای حفظ ولتاژ پایدار ترجیح می دهند ، که با جدا کردن خازن ها برای فیلتر کردن سر و صدا تکمیل می شوند.قرار دادن یک خازن سرامیکی 100NF نزدیک به پین ​​های سنسور می تواند اثرات ولتاژ گذرا را کاهش دهد.این شیوه ها با طرح های الکترونیکی موفق که در آن کاهش نویز عالی است ، هماهنگ است.

پروتکل ارتباطی

SHT31 از طریق پروتکل I2C ارتباط برقرار می کند و به مقاومتهای کشش در خطوط SDA و SCL نیاز دارد.از مقاومت های 4.7kΩ استفاده می شود اما بر اساس سرعت اتوبوس و الزامات خاص قابل تنظیم است.مسیریابی مناسب از خطوط I2C برای جلوگیری از عبور از خطوط برق ، بحث و گفتگو و تداخل را به حداقل می رساند.

تهویه سیگنال

سنسورهای دیجیتالی مانند SHT31 ممکن است در محیط های پر سر و صدا به اجزای اضافی احتیاج داشته باشند.استفاده از خازن ها یا محافظ ، عملکرد قابل اعتماد را تضمین می کند ، و مهره های فریت در خطوط داده به طور موثری سر و صدای با فرکانس بالا را فیلتر می کند.اتخاذ این تکنیک ها تأثیر EMI را به حداقل می رساند.

طرح PCB

یک طرح PCB به خوبی طراحی شده باعث افزایش عملکرد سنسور می شود.SHT31 را به دور از اجزای تولید گرما قرار دهید تا خطاهای حرارتی به حداقل برسد.آهنگ های سپر و یک هواپیمای زمینی جامد را برای کاهش تداخل های خارجی حفظ کنید.این استراتژی ها نشان دهنده شیوه هایی است که با چالش های مشابه برخورد می کنند.

کالیبراسیون و آزمایش

کالیبراسیون کامل برای خوانش سنسور دقیق مفید است.عامل جبران دما و رطوبت.تنظیمات خودکار روند کار را ساده تر می کند و قابلیت اطمینان را تقویت می کند.اتوماسیون ثابت کرده است که تکرارپذیری و دقت در هر برنامه را افزایش می دهد.

ویژگی خود تشخیصی

SHT31 شامل خود تشخیصی برای تشخیص موضوعات بالقوه است.ادغام بررسی های تشخیصی در سیستم عامل می تواند پیش از این مشکلات را شناسایی کند و امکان نگهداری به موقع را فراهم می کند.تشخیص فعال کاهش هزینه های خرابی و نگهداری در استفاده طولانی مدت ، یک بینش ارزشمند است.

اجرای سیستم عامل

سیستم عامل قوی باید شامل رسیدگی به خطا و روال اعتبار سنجی داده ها باشد.بررسی های CRC را برای یکپارچگی داده ها پیاده سازی کنید.از رسیدگی مناسب اطمینان حاصل کنید.این رویکرد در هر برنامه ، روشهای مربوط به دستیابی به داده های مداوم و دقیق را آینه می کند.

تجزیه و تحلیل مقایسه ای SHT11 و DHT11

اجزای اصلی

سنسور SHT11 شامل خازن های حساس به رطوبت است ، در حالی که DHT11 به مقاومتهای حساس به رطوبت متکی است.خازن های موجود در SHT11 تمایل به ثبات و دقت برتر دارند.این ویژگی در برنامه هایی که خواستار دقت بالایی هستند ، به ویژه مفید می شود.انتخاب سنسور با این خصوصیات اغلب تحت تأثیر الزامات برای عملکرد قابل اعتماد است.در مقابل ، مقاومت در DHT11 ، با وجود اقتصادی تر بودن ، ممکن است به همان سطح دقت و ثبات نرسد.این تمایز در هنگام انتخاب سنسورها برای محیط های خاص یا تحقیقات علمی که در آن یکپارچگی داده ها از حداکثر نگرانی برخوردار است ، نقش دارد.

ترکیب حسگر

SHT11 از مواد نوآورانه استفاده می کند که شکافی برای سنجش رطوبت و دما با دقت ایجاد می کند.مواد شکاف انرژی باعث افزایش حساسیت و زمان پاسخ آن می شود.سنسورهای با استفاده از چنین مواد پیشرفته معمولاً داده های قابل اعتماد تری را در شرایط مختلف ارائه می دهند.این ویژگی باعث می شود SHT11 به ویژه برای آزمایش های علمی و کاربردهای صنعتی که در آن عملکرد مداوم ارزش دارد مناسب باشد.در مقابل ، DHT11 یک سنسور رطوبت را با یک ترمیستور NTC ادغام می کند.در حالی که این پیکربندی کاربردی است ، اما قابلیت سنجش پیشرفته ای را که در سنسورها با استفاده از مواد شکاف انرژی مشاهده می شود ، ارائه نمی دهد.

عملکرد و عملکرد

SHT11 در ارائه قرائت های رطوبت جبران دما و اندازه گیری نقطه شبنم با کیفیت بالا در سیستم های مختلف نظارت بر محیط زیست برتری دارد.ادغام جبران دما تضمین می کند که با وجود نوسانات ، قرائت رطوبت دقیق باقی می ماند.از طرف دیگر ، DHT11 فاقد توابع نقطه شبنم با کیفیت بالا است و جبران دما را ارائه نمی دهد و منجر به عدم دقت بالقوه می شود.این محدودیت در سناریوهایی که سطح رطوبت دقیق در آن مهم است ، مانند سیستم های کنترل آب و هوا و کاربردهای هواشناسی قابل توجه است.افرادی که در محیط هایی کار می کنند که دقت در نتایج تأثیر می گذارد ، اغلب به سمت سنسورهایی مانند SHT11 تکیه می کنند.مؤلفه های پیشرفته SHT11 و عملکرد استثنایی آن را به یک انتخاب ارجح برای برنامه های خواستار تر تبدیل می کند.برعکس ، DHT11 یک راه حل اقتصادی تر ارائه می دهد و عملکرد قابل قبولی را برای شرایط کمتر جدی ارائه می دهد.شناخت الزامات خاص یک برنامه خاص ، انتخاب سنسور مناسب را راهنمایی می کند.

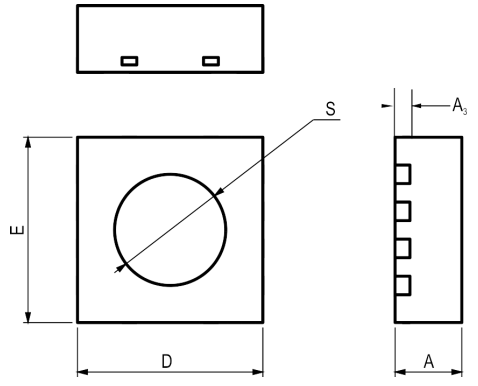

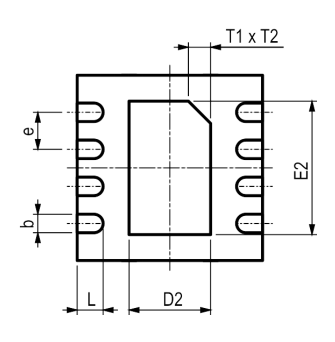

بسته بندی SHT31

اطلاعات تولید کننده SHT31

Sensirion ، یک چراغ در فناوری سنسور ، در ایجاد سنسورها برای اندازه گیری رطوبت ، گاز و جریان مایع برتری دارد.این شرکت با دید روشنی در زمینه تهیه سنسورهای با دقت بالا ، نوآوری هایی را به وجود آورده است که بخش هایی از جمله HVAC ، خودرو ، پزشکی و مصرفی را تحت تأثیر قرار داده است.سنسورهای آنها به دلیل صحت ، قابلیت اطمینان و انعطاف پذیری ادغام آنها گرامی دارند و به برنامه های پیچیده تبدیل می شوند.برجستگی Sensirion در فناوری سنسور به کیفیت غیرقابل انعطاف ، نوآوری بی امان و تعهد به راه حل های متمرکز دامن می رود.این خصوصیات تضمین می کنند که سنسورهای آنها به طور مداوم از انتظارات صنعت فراتر می روند و قامت رهبری خود را تقویت می کنند.

برگه داده PDF

برگه های داده SHT31-DIS-B:

بیانیه مشخصات سنسور. PDF

گزینه SHT3X MEMBRANE OPTIC.PDF

SHT3X-DIS DATASHEET.pdf

shtxx ، stsxx مونتاژ smd pkgs.pdf

راهنمای تست shtxx.pdf

سوالات متداول [سؤالات متداول]

1. SHT31 برای چه چیزی استفاده می شود؟

SHT31 کاربرد خود را در زمینه های متنوع می یابد:

کنترل آب و هوا: اطمینان از شرایط بهینه جوی.

ایستگاه های آب و هوایی: ارائه داده های قابل اعتماد برای پیش بینی.

لوازم خانگی: مشارکت در محیط های خانگی کارآمد و خودکار.

2. فواید سنسور SHT31 چیست؟

این برنامه از چندین گزینه رابط ، از جمله I2C و خروجی ولتاژ پشتیبانی می کند ، که ترکیب آسان را در طیف گسترده ای از سیستم ها و دستگاه ها تسهیل می کند.این سنسور با داشتن دامنه ولتاژ عملیاتی 2.4 تا 5.5 ولت ، با شرایط مختلف منبع تغذیه سازگار است و از هر دو برنامه عمومی و تخصصی پذیرایی می کند.ادغام توابع مختلف در سنسور ، همراه با یک طراحی قوی ، قابلیت اطمینان بالایی را تضمین می کند.این امر باعث می شود که برای برنامه های کاربردی مانند اتوماسیون صنعتی ، دستگاه های بهداشتی و سیستم های HVAC مناسب باشد.توانایی سنسور برای اندازه گیری هر دو دما و رطوبت با کمکهای دقیق با دقت بالا در حفظ شرایط بهینه محیطی در تنظیمات کنترل شده.این به نوبه خود باعث افزایش کارایی کلی عملیات می شود.با نظارت بر شرایط محیطی ، به حفظ کیفیت محصول کمک می کند.قرائت دقیق آن به صرفه جویی در مصرف انرژی و عملکرد بهینه شده سیستم کمک می کند.
