تنظیم کننده ولتاژ LM317K (1.2V-37V): pinout ، تجزیه و تحلیل کامل برگه و برنامه های کلیدی

در این مقاله ، ما یک ابزار قدرتمند در تنظیم ولتاژ LM317K را کشف خواهیم کرد.این تنظیم کننده ولتاژ قابل تنظیم برای تحویل بیش از 1.5A جریان بار در حالی که یک ولتاژ خروجی گسترده از 1.2 ولت تا 37 ولت را ارائه می دهد ، طراحی شده است.سازگاری آن ، آن را به عنوان مؤلفه ای لازم برای برنامه های مختلف ، از نیرو دادن به سیستم های میکروکنترلر با ولتاژ کم گرفته تا کار با مدارهای پر قدرت ، تبدیل می کند.توانایی LM317K برای تنظیم دقیق ولتاژ با یک تقسیم کننده مقاومت ساده ، گردش کار کارآمدتری را در طول نمونه سازی و توسعه امکان پذیر می کند و نیاز به منبع تغذیه متعدد را کاهش می دهد.

کاتالوگ

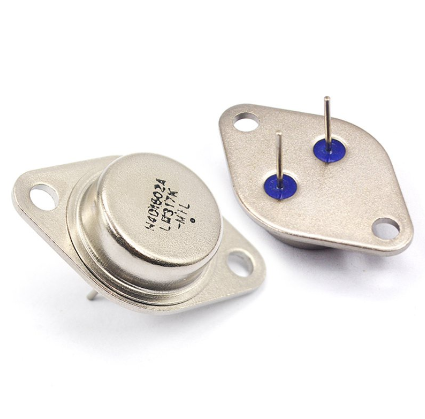

نمای کلی LM317K

در LM317K، یک مدار یکپارچه یکپارچه همه کاره ، در بسته های مختلف مانند TO-220 ، ISOWATT220 ، TO-3 و D2 PAK ارائه می شود.این دستگاه به عنوان یک تنظیم کننده ولتاژ قابل تنظیم مثبت طراحی شده است ، این دستگاه دارای قابلیت تحویل بیش از 1.5A از جریان بار با ولتاژ خروجی قابل تنظیم بین 1.2 ولت است.LM317K با استفاده از یک تقسیم کننده مقاومت مستقیم برای تنظیم ولتاژ خروجی ، این روند را برای شما ساده تر می کند و اعتماد به تنظیم کننده های ثابت را کاهش می دهد.

این دستگاه در سناریوهایی که تنظیم دقیق ولتاژ یک ضرورت است ، برتری دارد.در منبع تغذیه دستگاه های الکترونیکی ، حفظ ولتاژ مداوم ، سنگ بنای عملکرد و ماندگاری است.انعطاف پذیری LM317K به آن اجازه می دهد تا طیف گسترده ای از دستگاه ها را پذیرایی کند و آن را به عنوان یک انتخاب مقرون به صرفه و کارآمد برای شما قرار دهد.دامنه ولتاژ ورودی گسترده آن و ظرفیت قابل توجه جریان قابل توجه ، ادغام یکپارچه را در سیستم های موجود امکان پذیر می کند.به عنوان مثال ، در سناریوهای شارژ باتری ، اطمینان از یک خروجی پایدار و قابل تنظیم می تواند باعث افزایش چشمگیر راندمان شارژ و طولانی شدن عمر باتری شود.سهولتی که ولتاژ خروجی با استفاده از یک تقسیم کننده مقاومت قابل اصلاح است ، بر کاربرد عملی آن تأکید می کند ، و با نیازهای برنامه های مختلف ، چه ساده و چه پیچیده ، هماهنگ است.

راندمان عملیاتی یک علامت تجاری LM317K است که عملکرد قابل اعتماد را در شرایط بار مختلف تضمین می کند.این کارآیی به گسترش عمر عملیاتی سیستم های الکترونیکی کمک می کند و از این طریق نیاز به تعمیرات و نگهداری مکرر را کاهش می دهد.یک جنبه قابل توجه از کارآیی آن ، مکانیسم های تنظیم حرارتی و حفاظت شده در طراحی آن است و از اجزای ناشی از آسیب احتمالی به دلیل گرمای بیش از حد و تقویت استحکام کلی و قابلیت اطمینان سیستم محافظت می کند.

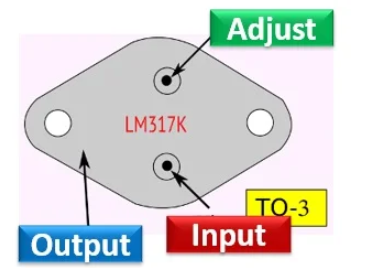

پیکربندی پین LM317K

مدل های طراحی LM317K

نماد الکتریکی LM317K

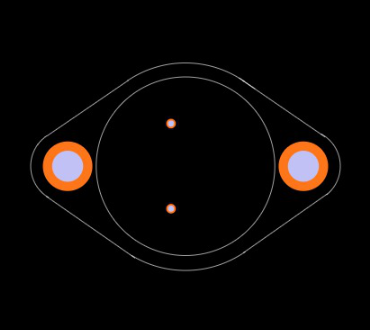

ردپای تخته LM317K

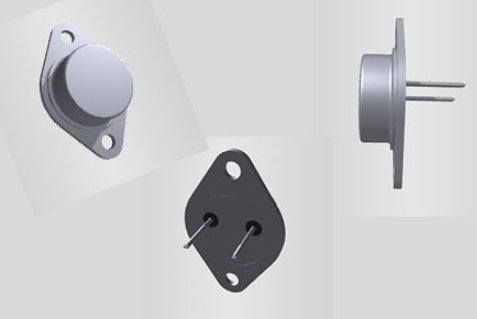

تجسم سه بعدی LM317K

ویژگی های کلیدی LM317K

نشان	شرح
دامنه ولتاژ خروجی	1.2V تا 37V
جریان خروجی	بیش از 1.5A
تنظیم خط و بار	0.10 ٪
عمل شناور	مناسب برای برنامه های ولتاژ بالا
مکانیسم های حفاظت	محدودیت فعلی ، خاموش کردن حرارتی و کار ایمن کنترل منطقه (SOA)

مشخصات فنی

نوع	پارامتر
سوار شدن	از طریق سوراخ
نوع نصب	از طریق سوراخ
بسته / مورد	به -204aa ، به 3
تعداد پین	2
وزن	6.40101g
دمای عملیاتی	0 درجه سانتیگراد 125 درجه سانتیگراد
بسته بندی	انبوه
تحمل	5 ٪
کد JESD-609	E3
وضعیت جزئی	منسوخ
سطح حساسیت رطوبت (MSL)	1 (نامحدود)
تعداد خاتمه	3
کد ECCN	گوش 99
پایان پایانه	قلع مات (SN)
روش بسته بندی	لوله
موقعیت پایانه	پایین
فرم پایانه	پین/گیره
تعداد توابع	1
شماره قسمت پایه	LM317
شمارش پین	2
تعداد خروجی ها	1
ولتاژ - ورودی (حداکثر)	40 ولت
ولتاژ خروجی	37 ولت
نوع خروجی	قابل تنظیم
جریان خروجی حداکثر	1.5a
پیکربندی خروجی	مثبت
حداکثر ولتاژ خروجی	37 ولت
تعداد تنظیم کننده ها	1
حداقل ولتاژ ورودی	4.2 ولت
ویژگی های محافظت	بیش از جریان ، بیش از دما
PSRR	80db ~ 65db (120 هرتز)
ولتاژ مرجع	1.3 ولت
ولتاژ خروجی حداقل	1.2 ولت
نسبت رد منبع تغذیه (PSRR)	80db
قد	8.7 میلی متر
طول	39.5 میلی متر
عرض	26.2 میلی متر
رسیدن به SVHC	بدون SVHC
سخت شدن	هیچ
وضعیت ROHS	سازگار با ROHS3
بدون رهبری	بدون رهبری

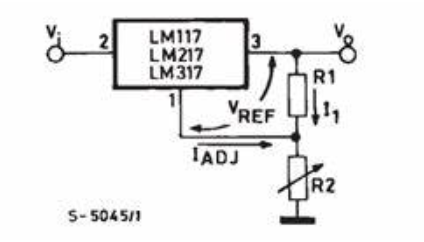

نمودار اصول عملیاتی LM317K

جایگزین های LM317K

شماره قطعه	شرح	سازنده
مدارهای IP117ahvsmd05power	تنظیم کننده استاندارد مثبت قابل تنظیم ، 1.25 ولت دقیقه ، 60 ولت MAX ، CBCC3 ، سرامیک ، SMD-05 ، 3 پین	مقاومت های الکترونیکی TT
مدارهای M38510/11704SyxPower	1.2 تنظیم کننده مثبت قابل تنظیم V-37V ، MBFM2	سازهای تگزاس
مدارهای IP117ahvigpower	1.25 V-60V تنظیم کننده مثبت قابل تنظیم ، MSFM3 ، جدا شده ، به 257 ، 3 پین	TT Electronics Power و Hybrid / Semelab محدود
مدارهای OM1320STMPBFPPPORE	تنظیم کننده استاندارد مثبت قابل تنظیم ، 1.2 ولت دقیقه ، 37 ولت حداکثر ، msfm3 ، جدا شده ، هرمتیک مهر و موم شده ، به 257 ، 3 پین	یکسو کننده بین المللی
مدارهای 7703405	تنظیم کننده ، 1 خروجی ، دو قطبی	Infineon Technologies AG
مدارهای om1321stmpower	تنظیم کننده استاندارد مثبت قابل تنظیم ، 1.2 ولت دقیقه ، 57 ولت حداکثر ، دو قطبی ، MSFM3 ، به 257 ، 3 پین	Omnirel Corp
مدارهای LM317AHVKR1POUR	تنظیم کننده مثبت قابل تنظیم ، MBFM2 ، به 3 ، 3 پین	TT Electronics Power و Hybrid / Semelab محدود
مدارهای IP117HVRPONE	تنظیم کننده استاندارد مثبت قابل تنظیم ، 1.25 ولت دقیقه ، 60 ولت حداکثر ، mbfm2 ، به 66 ، 2 پین	مقاومت های الکترونیکی TT
مدارهای IP117HVSMD1POUR	1.25 V-60V تنظیم کننده مثبت قابل تنظیم ، CBCC3 ، سرامیک ، SMD-1 ، 3 پین	TT Electronics Power و Hybrid / Semelab محدود

حداکثر رتبه LM317K

نماد	پارامتر	ارزش	واحد
vi - o	ولتاژ دیفرانسیل ورودی و خروجی	40	حرفهای
من	جریان خروجی	داخلی محدود	جدید
حرفرفیق​	دمای محل کار برای:		درجه سانتیگراد
	LM117	-55 تا 150
	LM217	-25 تا 150
	LM317	0 تا 125
پجمع​	اتلاف قدرت	داخلی محدود	جدید
حرفSTG​	دمای ذخیره سازی	-65 تا 150	درجه سانتیگراد

تنظیم تنظیم تنظیم کننده قابل تنظیم LM317K LM317K

کاربردهای پیشرفته LM317K

تنظیم کننده ولتاژ LM317K به دلیل ولتاژ مرجع داخلی آن از 1.25 ولت ، که بین پایانه های خروجی و تنظیم ایجاد شده است ، از تطبیق پذیری قابل توجهی برخوردار است.این پیکربندی جریان ثابت را از طریق یک تقسیم کننده مقاومت خارجی امکان پذیر می کند و ولتاژ خروجی (VO) را به عنوان VO = VREF (1 + R2/R1) + IADJ R2 تنظیم می کند.نکته قابل توجه ، دستگاه اصطلاح IADJ (حداکثر 100μA) را برای حفظ قوام بدون در نظر گرفتن تغییرات بار و خط به حداقل می رساند ، که اغلب منجر به IADJ R2 ناچیز می شود.این طراحی ذاتی ، قابلیت اطمینان LM317K را در سناریوهای کاربردی متنوع تضمین می کند.

تطبیق پذیری در تنظیم ولتاژ

یک ویژگی اصلی LM317K ظرفیت آن برای بازگشت تمام جریان ساکن به ترمینال خروجی است.این امر برای جلوگیری از افزایش ولتاژ ، نیاز به جریان حداقل بار دارد و نقش فعال در تثبیت سیستم های مستعد نوسانات ولتاژ غیرقابل پیش بینی دارد.به عنوان یک تنظیم کننده شناور ، LM317K می تواند به طور دقیق از ولتاژ بالایی نسبت به زمین برخوردار باشد ، به شرط آنکه دیفرانسیل ورودی به خروجی ایمن باشد.این توانایی متناسب با طیف گسترده ای از برنامه های ولتاژ بالا ، بیشتر در دنیای راه حل های مدیریت قدرت قوی و سازگار است.

تنظیم دقیق فعلی

LM317K با قرار دادن یک مقاومت ثابت بین پایانه های تنظیم و خروجی ، می تواند به یک تنظیم کننده جریان دقیق تبدیل شود.چنین تنظیماتی در جایی که تحویل جریان پایدار مانند در شارژ باتری و سناریوهای رانندگی LED باشد ، ارزشمند است.برای تنظیم بارگذاری بار ، قرار گرفتن در برابر تنظیم جریان فعلی R1 در مجاورت تنظیم کننده و زمینی R2 نزدیک به زمین بار توصیه می شود.این تنظیم باعث کاهش ولتاژ بالقوه می شود و در نتیجه دقت کلی را بهبود می بخشد.

تقویت عملکرد با خازن ها

اضافه کردن خازن های استراتژیک می تواند عملکرد LM317K را به ویژه افزایش دهد.خازن بای پس ورودی 0.1μF.خازن از ترمینال تنظیم به زمین (C_ADJ) از 10 میکرون.این خازن ها می توانند رد موج و ثبات ولتاژ را بهبود بخشند.علاوه بر این ، شامل یک خازن خروجی (در حالت ایده آل 1μf tantalum یا الکترولیتیک آلومینیومی 25 میکرومتر) می تواند پاسخ گذرا را تقویت کند.این امر باعث می شود تنظیم کننده ولتاژ در پاسخ به تغییرات وضعیت ناگهانی بار ، چابک تر شود ، یک ویژگی تأیید شده توسط تجربیات عملی با تأکید بر نیاز به تنظیم ولتاژ ثابت و دقیق.

اقدامات حفاظت

برای محافظت از تنظیم کننده در برابر آسیب های احتمالی به دلیل مدارهای کوتاه ورودی و خروجی ، نصب دیودهای حفاظت توصیه می شود (همانطور که در شکل 5 نشان داده شده است).این دیودها یک لایه ایمنی عمده ارائه می دهند و باعث تقویت طول عمر و قابلیت اطمینان LM317K در تنظیمات عملیاتی متنوع می شوند.چنین استراتژی های محافظتی در محیط های آزمایشگاهی و صنعتی به طور گسترده اتخاذ شده است ، که در آن خرابی دستگاه می تواند باعث ایجاد وقفه های عملیاتی قابل توجه شود.

اطلاعات تولید کننده LM317K

Stmicroelectronic ، یک موجود برجسته در صنعت الکترونیک و نیمه هادی ، در سال 1987 از ادغام نیمه هادی های تامسون فرانسه و SGS Micreeletronica ایتالیا متولد شد.این شرکت از دفتر اصلی خود در Plan-Le-Ouates در نزدیکی ژنو ، سوئیس فعالیت می کند.به عنوان سازنده تراشه نیمه هادی بالاترین درآمد اروپا ، Stmicroelectronic به طور قابل توجهی بر پیشرفت فناوری تأثیر می گذارد و معیارهای صنعت را تعیین می کند.این موقعیت قابل توجه باعث به رسمیت شناختن و احترام شرکت در جامعه جهانی فناوری شده است.

Stmicroelectronic از طریق دفتر مرکزی منطقه ای خود ، دسترسی گسترده جهانی خود را نشان می دهد.دفتر مرکزی جهانی و EMEA (اروپا ، خاورمیانه و آفریقا) در ژنو مستقر است ، قطبی برای تصمیمات و عملیات استراتژیک که قاره های مختلف را به هم متصل می کند.برای امور اداری ، شرکت هلدینگ ، Stmicroelectronic N.V. ، در هلند ثبت شده است.در آمریکای شمالی ، جایی که نوآوری تکنولوژیکی رونق می گیرد ، دفتر مرکزی این شرکت در کوپل ، تگزاس است.این مکان بر جایگاه قوی شرکت در یک بازار بسیار رقابتی تأکید دارد.

دفتر مرکزی Stmicroelectronic در سنگاپور به عنوان مرکز فعالیت های خود در منطقه آسیا و اقیانوسیه فعالیت می کند.این مکان استراتژیک که در یک بازار پویا و به سرعت در حال رشد قرار دارد ، از تخصص منطقه ای در ساخت و توسعه فناوری استفاده می کند.علاوه بر این ، این شرکت برای عملیات ژاپن و کره ، دفتر مرکزی در توکیو ایجاد کرده است - شهری مترادف با نوآوری و پیشرفت فناوری.در China ، یکی از تأثیرگذارترین بازارهای جهانی فناوری ، Stmicroelectronic شانگهای را برای دفتر مرکزی منطقه خود انتخاب کرده است.این انتخاب ، حضور شرکت در بازاری را که به دلیل پیشرفت های پتانسیل و سریع فن آوری خود شناخته شده است ، تقویت می کند.

برگه داده PDF

برگه های LM317K:

دارندگان باتری استوانه ای. PDF

سوالات متداول [سؤالات متداول]

1. LM317K IC چیست؟

LM317K یک تنظیم کننده ولتاژ مثبت 3 ترمینال است.این ولتاژ خروجی قابل تنظیم از 1.2 ولت تا 37 ولت می تواند بیش از 1.5a را تأمین کند.طراحی آن ساده است و برای تنظیم ولتاژ خروجی فقط به دو مقاومت خارجی نیاز دارد.برای کنترل دقیق ولتاژ شناخته شده است ، در برنامه هایی که صحت آن حاکم است ، ضروری می شود.در سناریوهای مختلف عملی ، منبع تغذیه را در الکترونیک مصرفی و تجهیزات صنعتی تثبیت می کند.شما می توانید از قابلیت اطمینان آن قدردانی کنید ، و آن را به عنوان یک مؤلفه قابل اعتماد در پروژه های بی شماری می بینید.
