تقویت کننده ابزار دقیق AD620: برگه داده ، پیکربندی پین و نمای کلی شماتیک

تقویت کننده ابزار دقیق AD620 به دلیل دقت و تطبیق پذیری مشهور است و آن را به یک انتخاب قابل اعتماد در صنایع مختلف تبدیل می کند.AD620 با دقت بالا و مصرف کم مصرف ، در برنامه های کاربردی مانند ابزار دقیق پزشکی ، اتوماسیون صنعتی و سیستم های داده دقیق برتری دارد.درک Pinout و جزئیات عملیاتی این تقویت کننده برای ادغام سیستم یکپارچه ، اطمینان از عملکرد بهینه در هر طراحی لازم است.در این مقاله ، ما ویژگی های کلیدی ، پیکربندی PIN و برنامه های AD620 را بررسی خواهیم کرد ، و برجسته می کنیم که چرا این یک راه حل برای تقویت قابل اعتماد شما باقی مانده است.

کاتالوگ

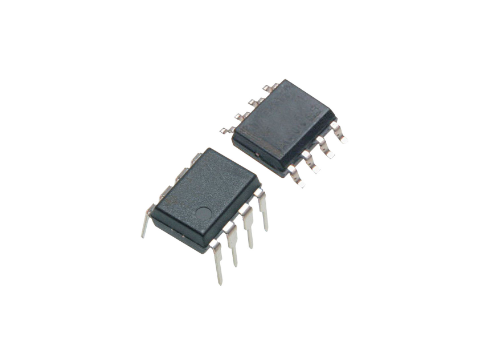

نمای کلی AD620

در AD620 یک تقویت کننده ابزار دقیق اقتصادی و با دقت بالا است.این امکان را می دهد تا با استفاده از تنها یک مقاومت ، حداکثر 10،000 را به دست آورید.در بسته بندی SOIC و DIP 8 سرب موجود است ، در مقایسه با طرح های گسسته ، یک ردپای جمع و جور را ارائه می دهد.

این دستگاه حداقل مصرف برق را با حداکثر جریان عرضه 1.3mA تضمین می کند و آن را برای برنامه های باتری و قابل حمل مناسب می کند.AD620 دارای دقت بالایی با حداکثر غیرخطی 40 ppm ، ولتاژ جبران حداکثر 50 میکرو ولت و یک حرکت افست 0.6 میکرو ولت در درجه سانتیگراد حداکثر است.این مشخصات آن را در سیستم های دستیابی به داده های دقیق مانند مقیاس وزن و رابط های مبدل کارآمد می کند.این دستگاه دارای سر و صدای کم و جریان تعصب ورودی کم است که برای دستگاه های پزشکی قابل توجه است که نیاز به خوانش دقیق دارند.

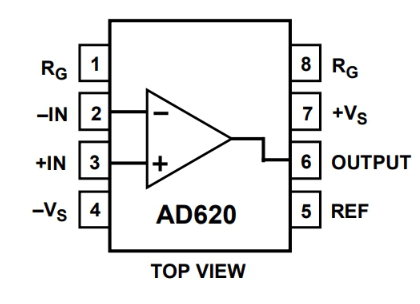

پیکربندی پین AD620

مدل CAD AD620

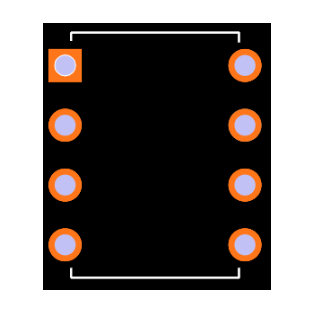

ردپای

ویژگی های AD620

نشان	شرح
سهولت استفاده	برای استفاده ساده برای طراحی با مقاومت خارجی برای افزایش تنظیم
دامنه افزایش	با یک مقاومت خارجی تنظیم کنید ، از 1 تا قابل تنظیم است 10،000
دامنه منبع تغذیه	بیش از محدوده عرضه گسترده ای از 2.3 ولت ± تا 18 V ولت عمل می کند.
عمل	از ابزار دقیق 3-AMP سنتی بهتر عمل می کند طرح های تقویت کننده.
بسته بندی	در بسته های 8 سرب و SOIC موجود است.
مصرف انرژی کم	حداکثر جریان عرضه 1.3 میلی آمپر.
عملکرد DC	B Grade دارای عملکرد عالی DC است.
ولتاژ افست ورودی	ولتاژ جبران ورودی 50 میکرو ولت.
ورودی افست ورودی	رانش افست ورودی کم 0.6 میکرو ولت بر درجه سانتیگراد.
جریان تعصب ورودی	حداکثر جریان تعصب ورودی 1.0 NA.
نسبت رد حالت مشترک	نسبت رد حالت مشترک حداقل 100 dB در G = 10.
کم صدا	نویز ولتاژ ورودی 9 nV/√ هرتز در 1 کیلوهرتز.
نویز ورودی	0.28 میکرو ولت سر و صدای اوج به اوج در محدوده 0.1 هرتز تا 10 هرتز.
مشخصات AC	عملکرد عالی AC با پهنای باند 120 کیلوهرتز در G = 100.
زمان حل و فصل	زمان تسویه سریع 15 میکرومتر به 0.01 ٪.

مشخصات AD620

در اینجا یک جدول مفصل از شرکت Analog Exices Inc. آورده شده است. AD620 میلیارد مشخصات فنی ، ویژگی ها و پارامترها به همراه قطعاتی با مشخصات مشابه.

نوع	پارامتر	جزئیات
با آبکاری تماس بگیرید	سرب ، قلع	سرب/قلع
سوار شدن	از طریق سوراخ	از طریق سوراخ
نوع نصب	از طریق سوراخ	از طریق سوراخ
بسته / مورد	8-DIP (0.300 ، 7.62 میلی متر)	8-DIP (0.300 ، 7.62 میلی متر)
تعداد پین	8	8
تعداد عناصر	1	1
دمای عملیاتی	-40 درجه سانتیگراد 85 درجه سانتیگراد	-40 درجه سانتیگراد 85 درجه سانتیگراد
بسته بندی	لوله	لوله
کد JESD-609	E0	E0
کد pbfree	هیچ	هیچ
وضعیت جزئی	منسوخ	منسوخ
سطح حساسیت رطوبت (MSL)	1 (نامحدود)	1 (نامحدود)
تعداد خاتمه	8	8
کد ECCN	گوش 99	گوش 99
مقاومت	10 گرم	10 گرم
حداکثر اتلاف قدرت	650 مگاوات	650 مگاوات
موقعیت پایانه	دوگانه	دوگانه
تعداد توابع	1	1
ولتاژ عرضه	15 ولت	15 ولت
زمین پایانی	2.54 میلی متر	2.54 میلی متر
شماره قسمت پایه	AD620	AD620
شمارش پین	8	8
ولتاژ تأمین عملیاتی	36 ولت	36 ولت
جریان عملیاتی	1.3 میلی متر	1.3 میلی متر
عرضه اسمی	1.3 میلی متر	1.3 میلی متر
اتلاف قدرت	650 مگاوات	650 مگاوات
میزان قند	1.2 ولت/میکرومتر	1.2 ولت/میکرومتر
نوع تقویت کننده	ابداع	ابداع
نسبت رد حالت مشترک	93 دسی بل	93 دسی بل
فعلی - تعصب ورودی	500pa	500pa
ولتاژ - عرضه ، تک/دوگانه (±)	4.6V36V ± 2.3V18V	4.6V36V ± 2.3V18V
جریان خروجی در هر کانال	18 میلی آمپر	18 میلی آمپر
ولتاژ افست ورودی (VOS)	30mv	30mv
ولتاژ عرضه منفی	-15 ولت	-15 ولت
ولتاژ - جبران ورودی	15μV	15μV
پهنای باند -3DB	1 مگاهرتز	1 مگاهرتز
ورودی افست جریان فعلی (IIO)	0.00075μA	0.00075μA
ولتاژ در دقیقه	1	1
ولتاژ	10	10
غیر خطی	0.00 ٪	0.00 ٪
طول	9.27 میلی متر	9.27 میلی متر
ارتفاع نشسته (حداکثر)	4.57 میلی متر	4.57 میلی متر
سخت شدن	هیچ	هیچ
وضعیت ROHS	سازگار با ROHS	سازگار با ROHS
بدون رهبری	حاوی سرب است	حاوی سرب است

گزینه های AD620

شماره قطعه	شرح	سازنده
AD620BRZ-RL	تقویت کننده ابزار دقیق ، 85 UV Offset-Max ، باند 1 مگاهرتز عرض ، PDSO8 ، بدون سرب ، MS-021-AA ، SOIC-8	Rochester Electronics LLC
AD620BRZ-Reel	تقویت کننده ابزار دقیق ، 85 UV Offset-Max ، باند 1 مگاهرتز عرض ، PDSO8 ، MS-021-AA ، SOIC-8	دستگاه های آنالوگ Inc
AD620BR-Reel	آمپر ابزار کم مصرف ، کم مصرف با سودهای تعیین شده از 1 تا 10000	دستگاه های آنالوگ Inc
AD620BRZ-R7	آمپر ابزار کم مصرف ، کم مصرف با سودهای تعیین شده از 1 تا 10000	دستگاه های آنالوگ Inc
AD620brz	تقویت کننده ابزار دقیق ، 85 UV Offset-Max ، باند 1 مگاهرتز عرض ، PDSO8 ، بدون سرب ، MS-021-AA ، SOIC-8	Rochester Electronics LLC
AD620BR	تقویت کننده ابزار دقیق ، 85 UV Offset-Max ، باند 1 مگاهرتز عرض ، PDSO8 ، MS-021-AA ، SOIC-8	Rochester Electronics LLC
AD620BRZ-Reel7	تقویت کننده ابزار دقیق ، 85 UV Offset-Max ، باند 1 مگاهرتز عرض ، PDSO8 ، MS-021-AA ، SOIC-8	دستگاه های آنالوگ Inc

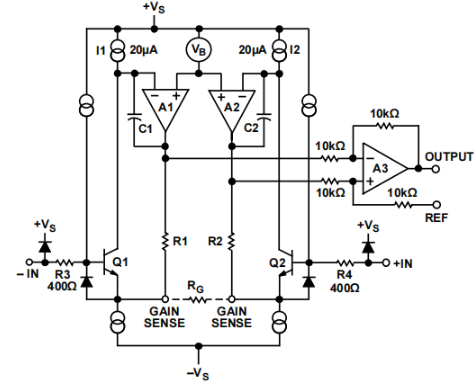

طرح بندی ساده AD620

برنامه های ایده آل برای AD620

AD620 با دقت استثنایی و ولتاژ حداقل جبران آن ، خود را در خانه در سیستم های مختلف داده با دقت بالا پیدا می کند.چنین سیستمهایی در برنامه های کاربردی مانند مقیاس وزن و رابط های مبدل ، جایی که پیگیری دقت اندازه گیری بی امان است ، طول می کشد.

سیستم های داده دقیق

AD620 در محیط هایی که دقت آن حاکم است شکوفا می شود.مقیاس های وزنه برداری ، که اغلب در آزمایشگاه های تحقیقاتی یا تنظیمات صنعتی به کار می رود ، استفاده کنید: در اینجا ، هر اندازه گیری می تواند گامی برای کشف های علمی پیشگامانه یا کیفیت محصول برتر باشد.نسبت رد حالت مشترک تقویت کننده (CMRR) و خصوصیات نویز کم ستون فقرات این عملکرد قابل اعتماد و دقیق است.

رابط های مبدل

برنامه های رابط مبدل عرصه دیگری هستند که AD620 قابلیت های آن را به نمایش می گذارد.مبدل هایی را در نظر بگیرید که پدیده های فیزیکی مانند فشار ، دما یا نیرو را به سیگنال های الکتریکی تبدیل می کنند.صحت این تبدیل ها جدی است - چه در کنترل دقیق سیستم های اتوماسیون صنعتی یا نظارت هوشیار در شرایط محیطی.امپدانس ورودی بالای AD620 نقش اصلی در حفظ یکپارچگی سیگنال را ایفا می کند و از این طریق آن را به یک انتخاب قانع کننده برای این رابط ها تبدیل می کند.

برنامه های پزشکی

در دنیای ابزارهای پزشکی ، AD620 به شدت می درخشد.دستگاه هایی مانند الکتروکاردیوگرام (ECG) و مانیتورهای فشار خون غیر تهاجمی به دقت بالا و حداقل تداخل سیگنال برای ارائه تشخیص قابل اعتماد متکی هستند.در اینجا ، سر و صدای کم و جریان تعصب AD620 ضروری است.علاوه بر این ، قدرت تقویت کننده در حفظ قدرت به طور قابل توجهی عمر باتری دستگاههای پزشکی قابل حمل را افزایش می دهد - یکی از ویژگی های اصلی در چشم انداز امروز راه حل های مراقبت های بهداشتی موبایل ، جایی که هر ساعت اضافی از کار می تواند تفاوت عمیقی ایجاد کند.

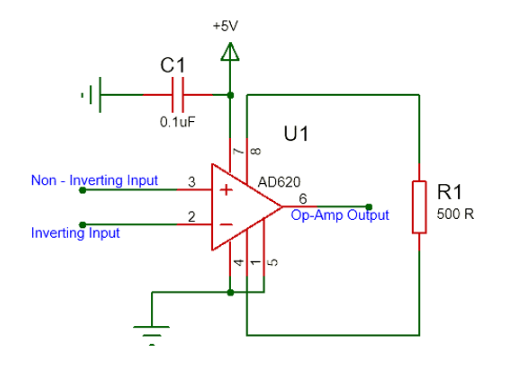

چگونه AD620 را کار و بهینه کنیم؟

کار با AD620 شامل یک سری مراحل ساده است.برای شروع ، با اتصال پین 7 به منبع تغذیه و پین 4 به زمین ، قدرت مدار یکپارچه (IC) را به طور موثر مدیریت کنید.یک منبع واحد +5 ولت اغلب برای این کار کافی است.اطمینان از مدیریت پین 2 (غیر معکوس) و پین 3 (معکوس) ، سیگنال ورودی برای عملکرد مناسب مفید است.برای تثبیت خروجی هنگامی که هیچ دیفرانسیل ولتاژ بین پین های ورودی وجود ندارد ، به طور معمول پین زمین 5 (مرجع) به همراه پین ​​4.

کنترل سود AD620 یک فرآیند بسیار ساده است که فقط به یک مقاومت خارجی نیاز دارد.با قرار دادن یک مقاومت (به عنوان مثال ، 500Ω برای افزایش 100) بین پین های 8 (+RG) و 1 (-rg) ، افزایش را تنظیم کنید.سپس سود با استفاده از فرمول محاسبه می شود.

G = (49.4 kΩ / r_جف) + 1.

این فرمول با انتخاب مناسب مقادیر مقاومت ، دستاوردهای دقیقی را تضمین می کند ، و یک روش ساده و در عین حال قدرتمند را برای تنظیم عملکرد تقویت کننده به نیازهای خاص ارائه می دهد.یکی از جنبه های غالباً نادیده گرفته شده جریان تعصب ورودی است.طراحی AD620 این جریان را به حداقل می رساند ، اما کاهش هرگونه عدم تعادل در امپدانس منبع متصل به پین ​​های ورودی هنوز در حال حل است.به حداقل رساندن عدم تطابق ولتاژ جبران را کاهش می دهد و دقت کلی را بهبود می بخشد ، که بیشتر در ابزار دقیق در جایی که اختلافات دقیقه اهمیت دارد ، خطرناک است.تغییرات دما می تواند به طور قابل توجهی بر عملکرد AD620 تأثیر بگذارد.اطمینان از اینکه مقاومت مورد استفاده برای تنظیم افزایش دارای ضریب دمای پایین است ، برای حفظ سود پایدار در محدوده دمای گسترده مفید است.در برنامه های تحت تأثیر شرایط محیطی ، این ثبات برای عملکرد مداوم مفید است.در سناریوهای عملی مانند سیستم های نظارت صنعتی ، حفظ پایداری در افزایش با وجود نوسانات دما فعال است تا از اندازه گیری نادرستی جلوگیری شود.این امر بر اهمیت انتخاب مؤلفه های مناسب که با محیط عملیاتی هماهنگ هستند ، تأکید می کند ، بنابراین از نظارت قابل اعتماد و دقیق اطمینان می یابد.پین مرجع (پین 5) به طور قابل توجهی بر ولتاژ خروجی تأثیر می گذارد.در صورت عدم اختلاف ولتاژ ورودی ، این پین را به همراه پین ​​4 به طور معمول صفر می کند.با این حال ، در تنظیمات پیشرفته تر ، اتصال این پین به یک ولتاژ خاص می تواند یک جبران شناخته شده را در خروجی معرفی کند ، که در برنامه های کاربردی که نیاز به شیفت های مرجع ولتاژ دقیق دارند ، مفید است.

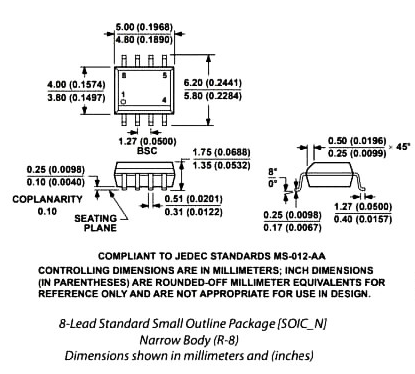

بسته بندی AD620

درباره دستگاه های آنالوگ

شرکت های آنالوگ شرکت (NASDAQ: ADI) در طراحی ، ساخت و بازاریابی از مدارهای یکپارچه آنالوگ ، سیگنال مختلط و پردازش دیجیتال (DSP) در طراحی ، ساخت و بازاریابی عالی است.ADI که در سال 1965 تأسیس شد ، متعهد شده است تا بر چالش های پیچیده مهندسی در پردازش سیگنال غلبه کند.راه حل های مبتکرانه آنها این قدرت را دارند که پدیده های دنیای واقعی مانند دما ، فشار و سرعت را به سیگنال های دقیق الکتریکی تبدیل کنند ، بنابراین کاربردهای متنوع و عملی را در سراسر جهان فراهم می کنند.

در طی چند دهه ، ADI از تمرکز صرفاً بر روی فناوری آنالوگ به پذیرش یک رویکرد جامع تر که شامل فناوری های سیگنال مختلط و DSP است ، منتقل شده است.این تغییر روند وسیع تری در صنعت الکترونیک به سمت ادغام چندین توابع در یک تراشه واحد ، تقویت عملکرد و برش مصرف برق دارد.راه حل های ADI جایگاه خود را در برنامه های کاربردی در سراسر اتوماسیون صنعتی ، مراقبت های بهداشتی ، الکترونیک مصرفی و سیستم های خودرو پیدا می کند.

نمونه کارها ADI شامل طیف گسترده ای از محصولات آنالوگ دقیق فناوری مانند تقویت کننده ها ، محصولات خطی و مبدل های داده است که برای سنجش و اندازه گیری با وضوح بالا جدی هستند.راه حل های سیگنال مختلط که مدارهای آنالوگ و دیجیتال را روی یک تراشه واحد ترکیب می کنند ، عملکرد و کارآیی پیشرفته ای را ارائه می دهند.

برگه داده PDF

برگه های داده AD620BN:

ad620.pdf

برگه های AD620BRZ-R7:

ad620.pdf

سوالات متداول [سؤالات متداول]

1. آیا AD623 می تواند AD620 را جایگزین کند؟

AD620 و AD623 هر دو تقویت کننده ابزار دقیق با سازگاری PIN هستند.عامل متمایز بین آنها در الزامات منبع تغذیه آنها نهفته است: AD620 به منابع دوگانه نیاز دارد ، در حالی که AD623 می تواند با منابع دوگانه یا واحد کار کند.بنابراین ، اگر مدار اصلی از منبع تغذیه دوگانه استفاده کند ، AD620 را می توان با AD623 جایگزین کرد.شما اغلب می توانید AD623 را برای بهره وری انرژی آن و طراحی انرژی ساده انتخاب کنید ، زیرا با یک منبع واحد کار می کند.پس از چنین جایگزینی ، عملکرد هیئت مدیره میکروکنترلر پایدار است و همچنان وظایف خود را یکپارچه انجام می دهد و از قابلیت اطمینان در برنامه های عملی اطمینان می دهد.

2. پین های AD620 چه چیزی را نشان می دهد؟

P1 و P8: مقاومت های تنظیم خارجی

P2 و P3: پایانه های ورودی

P6: ترمینال خروجی

P4 و P7: 5 ولت منبع تغذیه

P5: ورودی ولتاژ مرجع (400mv)

این پیکربندی پین خاص اتصالات مؤلفه ساختاری و بهینه شده را تسهیل می کند ، از عملکرد مداوم و ساده سازی فرآیندهای عیب یابی اطمینان می دهد.

3. AD620 چگونه کار می کند؟

AD620 بر اساس یک طراحی سنتی سه AMP سنتی است اما شامل پیشرفت های قابل توجهی در عملکرد منبع تغذیه گسترده (18 ± 2.3 ± V) و مصرف کم مصرف (حداکثر جریان 1.3 میلی آمپر) است.این ویژگی ها آن را برای طرح های کم ولتاژ کم و با قدرت مناسب می کند.ساخت یکپارچه و کالیبراسیون لیزر آن ، دقت بالایی را تضمین می کند.استفاده از یک ورودی دو قطبی دیفرانسیل از طریق یک فرآیند β به جریان تعصب ورودی پایین می رسد و جریان جمع کننده را از طریق بازخورد داخلی تثبیت می کند.معادله افزایش G = 49.4kΩ / r_g + 1 است ، جایی که r_g مقاومت خارجی است که سود را کنترل می کند.این نشان دهنده شیوه های نوآورانه در الکترونیک است ، و اهمیت دقت و کارآیی در طراحی مؤلفه های معاصر را برجسته می کند.

4. خروجی AD620 از چه سیگنالی استفاده می کند؟

AD620 ، به عنوان یک تقویت کننده ابزار تنظیم قابل تنظیم ، سیگنال ولتاژ را ارائه می دهد.این تطبیق پذیری خروجی به ویژه برای برنامه های کاربردی که نیاز به تقویت دقیق سیگنال دارند ، مانند ابزار دقیق پزشکی و کنترل فرآیند صنعتی است.توانایی آن در ارائه دقیق تقویت سیگنال بر نقش آن در حفظ استانداردهای بالای عملکرد در برنامه های جدی تأکید دارد.

5. چرا خروجی AD620 همیشه منفی است؟

اگر خروجی با وجود ورودی 5 ولت منفی باقی بماند ، چندین عامل می توانند در افزایش بیش از حد و عدم تعادل مدار باشند.مقاومت قابل تنظیم مرتبط با پین های افزایش را بررسی کنید تا اطمینان حاصل شود که مشخصات داده های داده را برآورده می کند و این افزایش بیش از حد زیاد نیست ، که می تواند خطر تقویت سیگنال های تداخل را کاهش دهد.با حفظ یک سود متوسط ​​در مرحله اول و متعادل کردن مقاومت در برابر تعصب ، می توانید به طور مؤثر به وفاداری و پایداری سیگنال بپردازید.این تکنیک های عیب یابی بر اقدامات عملی برای حمایت از یکپارچگی سیگنال در مدارهای آنالوگ تأکید دارد.
