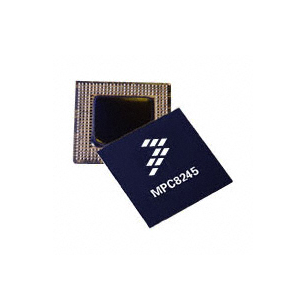

پردازنده MPC8245LZU300D: برگه داده ، ویژگی ها ، برنامه ها و مشخصات

MPC8245LZU300D یک پردازنده قدرتمند است که توسط NXP USA Inc. برای سیستم های تعبیه شده که باید سریع ، کارآمد و جمع و جور باشند ، ساخته شده است.در 300 مگاهرتز اجرا می شود ، حداکثر 2 گیگابایت SDRAM پشتیبانی می کند و یک رابط PCI 32 بیتی برای اتصال به سایر دستگاه ها دارد.این پردازنده شامل ویژگی های داخلی مانند UARTS Dual ، یک کنترلر I²C و یک کنترلر DMA دو کانال است که باعث می شود به طور همزمان انجام کارهای مختلف را انجام دهد.این راهنما ویژگی ها ، طراحی ، کاربرد و مزایا را توضیح می دهد ، و به شما کمک می کند تا درک کنید که چرا این یک انتخاب عالی برای شبکه سازی ، اتوماسیون صنعتی ، ذخیره سازی ، مخابراتی و سایر برنامه های تعبیه شده است.

کاتالوگ

توضیحات MPC8245LZU300D

در MPC8245LZU300D از NXP USA Inc. یک پردازنده یکپارچه با کارایی بالا و مبتنی بر هسته PowerPC 603E است که برای برنامه های تعبیه شده نیاز به هزینه ، فضا و مدیریت انرژی بهینه شده است.این نوع با سرعت اصلی 300 مگاهرتز عمل می کند و حداکثر 2 گیگابایت SDRAM را پشتیبانی می کند ، و این امر را برای درخواست های درخواست مناسب می کند.این ویژگی دارای یک رابط PCI 32 بیتی است که قادر به 66 مگاهرتز است و سازگاری آن را با انواع لوازم جانبی PCI تقویت می کند.ویژگی های یکپارچه شامل انتقال دهنده های گیرنده ناهمزمان دوگانه (DUARTS) ، یک کنترلر I²C و یک کنترل کننده DMA دو کانال ، از جمله دیگر ، که به تطبیق پذیری آن در رسیدگی به کارهای پردازش پیچیده کمک می کند.بسته بندی شده در پیکربندی آرایه توپ توپ 352 توپ (TBGA) ، MPC8245LZU300D یک ردپای جمع و جور با عملکرد قوی در دماهای مختلف از 0 درجه سانتیگراد تا 105 درجه سانتیگراد تضمین می کند.

اگر به دنبال سفارش فله ای برای MPC8245LZU300D هستید ، خرید از ما را در نظر بگیرید.ما اطمینان حاصل خواهیم کرد که شما بهترین معامله را بدست می آورید و می توانید از این پردازنده قدرتمند برای پروژه های آینده خود استفاده کنید.

ویژگی های MPC8245LZU300D

معماری SuperScalar:پردازنده را قادر می سازد چندین دستورالعمل در هر چرخه ساعت را اجرا کند و باعث افزایش کارایی و سرعت هسته شود.

انبارهای یکپارچه:دارای 16 کیلوبایت حافظه نهان دستورالعمل و 16 کیلوبایت حافظه پنهان داده است که می تواند تا حدی یا کاملاً قفل شود.این به به حداقل رساندن زمان لازم برای دسترسی به داده های متداول ، سرعت بخشیدن به پردازش کمک می کند.

مدیریت قدرت پویا:شامل حالت های مدیریت انرژی مانند NAP ، Doze و Sleep است که به کاهش مصرف برق بر اساس خواسته های عملیاتی پردازنده کمک می کند.

پشتیبانی SDRAM:می تواند تا 2 گیگابایت SDRAM را در یک اتوبوس داده 32- یا 64 بیتی اداره کند.این برنامه از تنظیمات متعدد پشتیبانی می کند ، و اندازه های مختلف و انواع بانک های حافظه را در خود جای می دهد.

تصحیح خطا:با پشتیبانی از تکنیک های یکپارچگی داده مانند برابری ، عملیات Read-Myfy-Write یا ECC (کد اصلاح خطا) از مکانیسم هایی مانند نوشتن بافر برای دسترسی به PCI و پردازنده استفاده می کند.

رابط های ROM و I/O همه کاره:از انواع مختلف حافظه ROM و Flash پشتیبانی می کند و چندین درگاه I/O با هدف کلی ارائه می دهد و آن را با معماری های مختلف سیستم سازگار می کند.

اتوبوس PCI 32 بیتی:با سرعت حداکثر 66 مگاهرتز عمل می کند و مطابق با استانداردهای PCI 2.2 است.همچنین به لطف تحمل 5.0-V خود ، قادر به ارتباط با طیف وسیعی از لوازم جانبی PCI است.

پشتیبانی دو کانال:دارای یک کنترلر DMA دو کانال است که از حالت های مستقیم و زنجیره ای پشتیبانی می کند ، که می تواند انتقال داده ها را برای کنترل داده های کارآمدتر خودکار و پیوند دهد.

توانایی پراکندگی جمع:عملیاتی را که شامل خواندن یا نوشتن به بخش های حافظه غیر مبهم ، مجهز به صف انتقال و گزینه های مختلفی برای مدیریت برای مدیریت انتقال داده ها است ، تسهیل می کند.

رابط های ارتباطی:شامل دو UARTS برای ارتباطات سریال و یک کنترلر I²C است که از هر دو حالت کارشناسی ارشد و برده پشتیبانی می کند و نیازهای ارتباطی متنوعی را فراهم می کند.

کنترل کننده قطع قابل برنامه ریزی:مدیریت قوی وقفه های سخت افزاری و سریال ، بهبود پاسخگویی و کنترل سیستم را فراهم می کند.

تایمر و تولید ساعت:شامل چهار تایمر قابل برنامه ریزی و مکانیسم های داخلی برای تولید ساعت برای اتوبوس PCI و SDRAM ، اطمینان از زمان بندی دقیق و هماهنگ سازی در اجزای مختلف سیستم است.

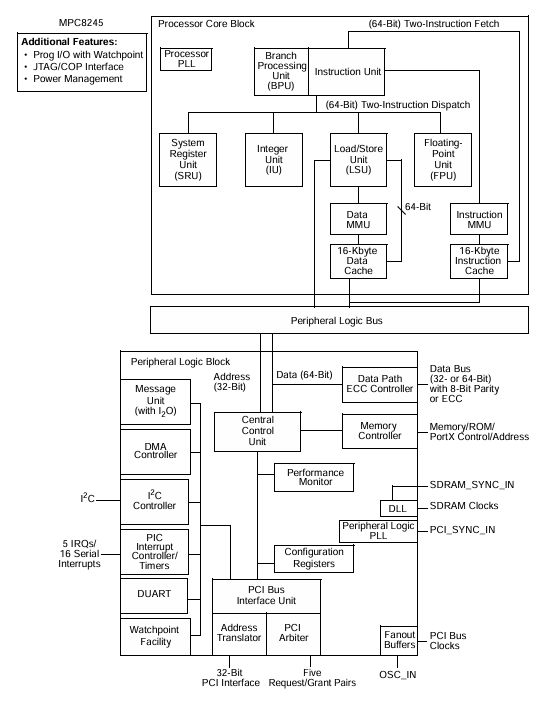

نمودار بلوک MPC8245LZU300D

در نمودار بلوک MPC8245LZU300D نحوه تعامل پردازنده و لوازم جانبی را نشان می دهد.این دو بخش اصلی دارد: بلوک اصلی پردازنده و بلوک منطق محیطیبشربلوک هسته پردازنده محاسبات را کنترل می کند.این شامل واحد پردازش شعبه (BPU)با واحد عدد صحیح (IU)با واحد نقطه شناور (FPU)وت واحد بار/فروشگاه (LSU)بشردستورالعمل ها با کمک به کمک ، پردازش و اجرا می شوند داده های 16-kbyte و حافظه پنهانبشردر واحدهای مدیریت حافظه (MMU) دسترسی به حافظه را مدیریت کنید.در بلوک منطق محیطی پردازنده را به دستگاه های خارجی متصل می کند.این شامل یک است کنترل کننده DMA برای انتقال سریع حافظه ، کنترل کننده I²C برای برقراری ارتباط ، و الف واحد پیام برای عملیات ورودی/خروجی.در رابط اتوبوس PCI از اتصال PCI 32 بیتی برای گسترش پشتیبانی می کند.بوها کنترل کننده حافظه حافظه سیستم ، از جمله سرود ساعتهای همگام سازی.برای کنترل سیستم ، دارای یک کنترل کننده قطع عکس این باعث می شود که از منابع مختلف مختل شود.در کنترلر مسیر داده ECC یکپارچگی داده ها را تضمین می کند ، از اتوبوس های داده 32 بیتی یا 64 بیتی با برابری یا ECC (کد اصلاح خطا)بشرسیگنال های ساعت مانند osc_in وت pci_sync_in همه چیز را برای عملکرد صاف هماهنگ نگه دارید.

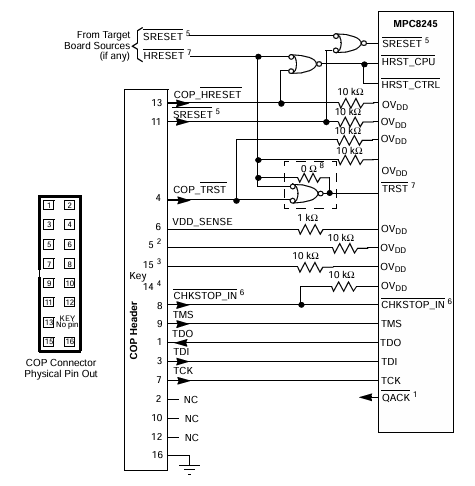

نمودار اتصال پلیس

در نمودار اتصال پلیس برای MPC8245LZU300D رابط اشکال زدایی و تنظیم مجدد مورد استفاده برای آزمایش و عیب یابی پردازنده را نشان می دهد.در عنوان پلیس 16 پین پردازنده را به خارجی متصل می کند JTAG/COP ابزار اشکال زدایی.سیگنال های کلیدی شامل می شوند سرودبا هریسوت COP_HRESET، کدام سیستم کنترل تنظیم می کند.در HRST_CTRL ورودی به هماهنگی تنظیم مجدد با استفاده از دروازه های منطقی کمک می کند.در cop_trst تنظیم مجدد jtag منطق آزمون.سیگنال های JTAG: TMSبا TDOبا TDIوت TCK برای اسکن مرزی و اشکال زدایی درون مدار استفاده می شود.در chkstop_in سیگنال در حالی که پردازنده را در هنگام اشکال زدایی کنترل می کند vdd_sense مانیتور ولتاژ سیستم.مقاومت های کشش و کشویی (10 کیلو کیلوگرم ، 1 KΩ) به تثبیت سیگنال ها کمک می کند.در قله سیگنال در اشکال زدایی هماهنگی کمک می کند.در اتصال دهنده پلیس پیگیری استاندارد JTAG را دنبال می کند و ارتباط آن با ابزارهای اشکال زدایی را آسان می کند.

مشخصات MPC8245LZU300D

نوع	پارامتر
سازنده	NXP USA Inc.
سری	mpc82xx
بسته بندی	سینی
وضعیت جزئی	منسوخ
پردازنده اصلی	PowerPC 603e
تعداد هسته/عرض اتوبوس	1 هسته ، 32 بیتی
سرعت	300 مگاهرتز
کنترل کننده های RAM	سرود
شتاب گرافیکی	هیچ
ولتاژ - I/O	3.3 ولت
دمای عملیاتی	0 ° C ~ 105 درجه سانتیگراد (TA)
نوع نصب	سطح سطح
بسته / مورد	352 پوند
بسته دستگاه تأمین کننده	352-TBGA (35x35)
رابط های اضافی	i2c ، i²o ، PCI ، UART
شماره محصول پایه	MPC82

برنامه های MPC8245LZU300D

تجهیزات شبکه سازی

MPC8245LZU300D از نظر ایده آل برای دستگاه های شبکه ای مانند روترها ، سوئیچ ها و کارتهای رابط شبکه مناسب است.رابط PCI قوی آن و لوازم جانبی ارتباطی یکپارچه ، انتقال داده های با سرعت بالا و مدیریت کارآمد پروتکل های ارتباطی چندگانه را امکان پذیر می کند.این توانایی باعث افزایش عملکرد و قابلیت اطمینان عملیات شبکه می شود.

اتوماسیون صنعتی

در اتوماسیون صنعتی ، این پردازنده در سیستم های قدرتمند مانند کنترل کننده های منطق قابل برنامه ریزی (PLC) ، رابط های دستگاه (HMIS) و سایر ماشین آلات اتوماسیون نقش دارد.توانایی پردازنده در رسیدگی به وظایف کنترل و نظارت ، آن را به یک مؤلفه مهم در تنظیمات صنعتی مدرن ، و اطمینان از مدیریت دقیق و کارآمد فرآیند تبدیل می کند.

راه حل های ذخیره سازی

رابط حافظه پیشرفته و قابلیت های DMA MPC8245LZU300D آن را به یک انتخاب عالی برای برنامه های مربوط به ذخیره سازی ، از جمله کنترل کننده های RAID و شبکه های ذخیره سازی (SANS) تبدیل می کند.این امر در مدیریت دسترسی به داده های پر سرعت و مدیریت ذخیره سازی کارآمد ، که در محیط هایی بسیار عالی هستند که یکپارچگی داده ها و دسترسی سریع اولویت ها هستند ، عالی است.

ارتباطات از راه دور

این ریزپردازنده برای استفاده در تجهیزات ارتباطات از راه دور مانند ایستگاه های پایه و دروازه مناسب است.توانایی آن برای کنترل کارآمد چندین جریان داده و پشتیبانی از پروتکل های مختلف ارتباطی به بهبود عملکرد کلی و قابلیت اطمینان زیرساخت های ارتباطات از راه دور کمک می کند.

سیستم های تعبیه شده

قابلیت های ادغام همه کاره MPC8245LZU300D آن را به عنوان کاندیدای اصلی برای سیستم های تعبیه شده موجود در الکترونیک خودرو ، الکترونیک و وسایل پزشکی تبدیل می کند.طیف وسیعی از لوازم جانبی و رابط های یکپارچه آن امکان طراحی راه حل های تعبیه شده تخصصی و با کارایی بالا را برای پاسخگویی به نیازهای خاص این صنایع فراهم می کند.

قطعات مشابه MPC8245LZU300D

• MPC8245LVV333D

• MPC8245LZU300D

• MPC8245TVV300D

مزایای MPC8245LZU300D

طراحی یکپارچه سیستم روی تراشه (SOC)

MPC8245LZU300D هسته پردازنده ، کنترل کننده های حافظه و لوازم جانبی را در یک تراشه واحد ترکیب می کند.این رویکرد SOC معماری سیستم را ساده می کند ، نیاز به اجزای خارجی را به حداقل می رساند و می تواند منجر به کاهش هزینه در مراحل توسعه و تولید شود.

پردازش با کارایی بالا

این پردازنده با فرکانس 300 مگاهرتز کار می کند و از یک معماری SuperScalar استفاده می کند ، که این امکان را برای اجرای چندین دستورالعمل در هر چرخه ساعت فراهم می کند.این قابلیت پردازش با کارایی بالا عملکرد کارآمد را تضمین می کند و نسبت به پردازنده هایی که از چنین موازی پشتیبانی نمی کنند ، برتر است و آن را برای درخواست برنامه ها ایده آل می کند.

پشتیبانی از حافظه همه کاره

این پردازنده حداکثر 2 گیگابایت SDRAM را پشتیبانی می کند و دارای یک رابط حافظه پیشرفته است که شامل اصلاح خطا و رابط های همه کاره ROM و I/O است.این سطح از پشتیبانی حافظه انعطاف پذیری را فراهم می کند ، به سیستم امکان می دهد پیکربندی حافظه را برای پاسخگویی به نیازهای خاص برنامه ، یک مزیت نسبت به سیستم های سفت و سخت تر تنظیم کند.

ادغام جامع محیطی

MPC8245LZU300D شامل رابط های ارتباطی یکپارچه مانند UARTS و یک کنترلر I²C و همچنین تایمرهای قابل برنامه ریزی و کنترل کننده های قطع است.این ادغام گسترده محیطی نیاز به اجزای خارجی اضافی ، ساده سازی طراحی کلی و بهبود قابلیت اطمینان سیستم با کاهش نقاط بالقوه شکست را کاهش می دهد.

مصرف انرژی کم

این پردازنده با داشتن مدیریت انرژی پویا با حالت هایی مانند NAP ، Doze و Sleep ، می تواند میزان مصرف قدرت خود را بر اساس تقاضای فعلی بار کاری بهینه کند.این توانایی در برنامه هایی که در آن به راندمان انرژی مورد نیاز است استفاده می شود ، و بر سایر پردازنده هایی که فاقد چنین کنترل قدرت مفصلی هستند ، فراهم می کند.

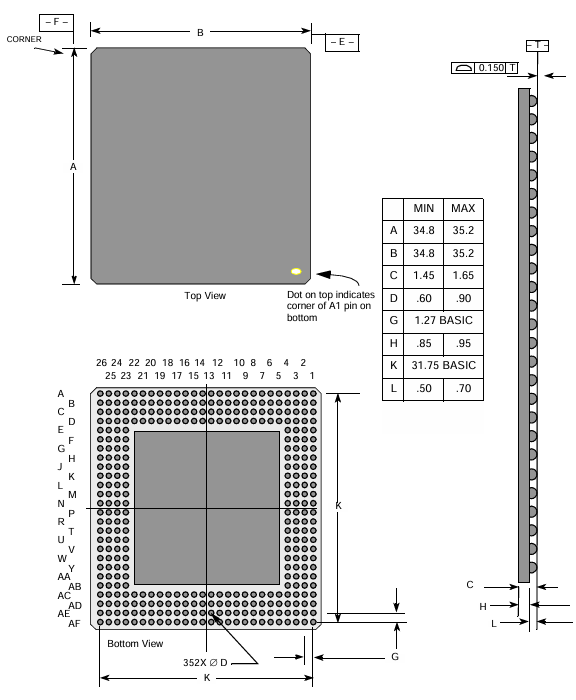

ابعاد بسته بندی MPC8245LZU300D

پارامترهای بسته بندی

پارامتر	بعد (میلی متر)
طرح کلی	35 میلی متر × 35 میلی متر
بهم پیوستن	352
زمین	1.27 میلی متر
توپ	ZU (بسته TBGA) —62 SN/36 PB/2 AG ؛VV (نسخه بدون سرب بسته) —95.5 SN/4.0 Ag/0.5 CU
قطر توپ لحیم کاری	0.75 میلی متر
حداکثر ارتفاع ماژول	1.65 میلی متر
مشخصات هماهنگی	0.15 میلی متر
حداکثر نیروی	6.0 پوند.در کل ، به طور یکنواخت از روی بسته توزیع شده است (8 گرم/توپ)

تکالیف پین و ابعاد بسته بندی

MPC8245LZU300D تولید کننده

ریزپردازنده MPC8245LZU300D محصولی است NXP USA Inc. ، یک شرکت تابعه نیمه هادی NXP.نیمه هادی های NXP ، که از نیمه هادی های Philips پدید آمده است ، عملیات ایالات متحده آمریکا را که مقر آن در آستین ، تگزاس است ، دارد.این پردازنده ، بخشی از نمونه کارها گسترده تر آنها ، فناوری های بهینه شده برای عملکرد و مصرف کم مصرف را ادغام می کند و آن را برای انواع برنامه های تعبیه شده مناسب می کند.اگرچه MPC8245LZU300D به عنوان منسوخ مشخص شده است ، NXP USA Inc. ضمن فشار دادن مرزها در مناطقی مانند خودرو ، صنعتی و IoT از طریق راه حل های نیمه هادی جدید ، همچنان از محصولات میراث خود پشتیبانی می کند.

پایان

MPC8245LZU300D یک پردازنده قوی و قابل اعتماد است که برای برنامه های کاربردی ساخته شده است.با پردازش سریع ، ویژگی های ارتباطی داخلی و حالت های هوشمند صرفه جویی در برق ، به سیستم ها کمک می کند تا به راحتی و کارآمد اجرا شوند.حتی اگر اکنون منسوخ شده باشد ، اما در بسیاری از پروژه های شبکه سازی ، صنعتی و مخابراتی هنوز هم مفید است.توانایی آن در انجام چندین کار در حین صرفه جویی در قدرت ، آن را به یک انتخاب ارزشمند تبدیل می کند که به دنبال یک پردازنده تعبیه شده قابل اعتماد است.

برگه داده PDF

برگه های MPC8245LZU300D:

MPC8245.pdf
