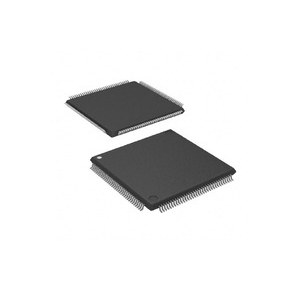

EPM7256AETC144-10N CPLD: برگه داده ، مشخصات ، برنامه ها و راهنمای برنامه نویسی

EPM7256AETC144-10N یک دستگاه منطق قابل برنامه ریزی (CPLD) از سری MAX® 7000A Intel است.این تراشه برای عملکرد سریع طراحی شده است و با تاخیر 10 نانومتر تا 172.4 مگاهرتز اجرا می شود.این راهنما همه چیز را در مورد این CPLD ، از جمله ویژگی های آن ، مشخصات ، کاربردهای آن ، نحوه برنامه ریزی آن و طرح پین آن توضیح می دهد.اگر برای مدارهای دیجیتال به یک تراشه قابل اعتماد و قابل برنامه ریزی نیاز دارید ، این مقاله به شما کمک می کند تا نحوه عملکرد آن را درک کنید.

کاتالوگ

توضیحات EPM7256AETC144-10N

در EPM7256AETC144-10N یک CPLD با کارایی بالا از سری MAX® 7000A Intel است که برای انجام کارهای ادغام منطق متناسب است.این دستگاه دارای 256 ماکروسل و حدود 5000 دروازه قابل استفاده است که انعطاف پذیری و ابزار قابل توجهی در طراحی در محیط های پیچیده دیجیتال را تسهیل می کند.با حداکثر فرکانس 172.4 مگاهرتز با تأخیر در انتشار تنها 5.5 نانومتر کار می کند ، برای عملکرد سریع مهندسی می شود.طراحی شده با ولتاژ عملیاتی 3.3 ولت و بسته بندی شده در یک بسته مسطح نازک 144 پین (TQFP) ، EPM7256AETC144-10N از الزامات طراحی منطق قوی پشتیبانی می کند.EPM7256AETC144-10N از حافظه پیکربندی غیر فرار مبتنی بر EEPROM استفاده می کند و امکان ذخیره دائمی داده های برنامه نویسی را فراهم می کند.این ویژگی ، همراه با برنامه نویسی در سیستم از طریق رابط JTAG ، سهولت در به روزرسانی ها و برنامه ریزی مجدد میدانی ، افزایش قابلیت استفاده طولانی مدت بدون نیاز به تنظیم مجدد فیزیکی یا جایگزینی را فراهم می کند.

با قرار دادن سفارش فله خود برای EPM7256AETC144-10N با ما و اطمینان از داشتن یک راه حل CPLD محکم ، پروژه های خود را با فناوری قابل اعتماد و اثبات شده در زمینه ایمن کنید و اطمینان حاصل کنید.

مدل های CAD EPM7256AETC144-10N

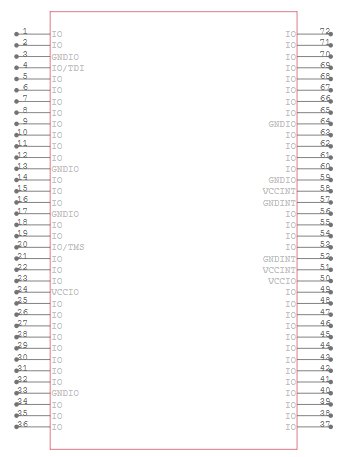

نماد EPM7256AETC144-10N

ردپای EPM7256AETC144-10N

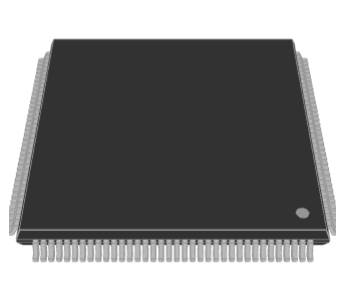

مدل 3D EPM7256AETC144-10N

ویژگی های EPM7256AETC144-10N

ماکروسل ها:این دستگاه مجهز به 256 ماکروسل است.ماکروسل ها مؤلفه های منطق قابل تنظیم هستند که به CPLD اجازه می دهد عملکردهای منطقی مختلفی را انجام دهد.

دروازه های قابل استفاده:این تقریباً 5000 دروازه قابل استفاده را فراهم می کند.این به مقدار معادل دروازه های منطق اساسی (مانند و ، یا ، نه) که می تواند در دستگاه پیکربندی شود ، اشاره دارد.

پین I/O:CPLD دارای 120 پین ورودی/خروجی است که امکان ایجاد رابط گسترده با سایر قسمت های طراحی الکترونیکی کاربر را فراهم می کند.

تأخیر انتشار (TPD):حداکثر تأخیر انتشار 10 نانو ثانیه است که تعیین می کند CPLD به سرعت می تواند سیگنال های ورودی را پردازش کرده و خروجی ها را تولید کند.

فرکانس عملیاتی:این می تواند در فرکانس های حداکثر 95.2 مگاهرتز کار کند ، که سرعت آن را تعریف می کند که دستگاه می تواند عملیات منطقی را انجام دهد.

ولتاژ تأمین:این دستگاه با ولتاژ عرضه 3.3 ولت کار می کند و با سطح منطق دیجیتال با ولتاژ کم هماهنگ است.

بسته:این یک بسته بندی چهار ضلعی نازک 144 پین (TQFP) ، یک نوع بسته بندی جمع و جور است که برای به حداقل رساندن فضای مورد نیاز در تابلوهای مدار چاپی مطلوب است.

دامنه دمای کار:دامنه دمای کار از 0 درجه سانتیگراد تا 70 درجه سانتیگراد است و عملکرد قابل اعتماد در طیف گسترده ای از شرایط محیطی را تضمین می کند.

قابلیت برنامه نویسی در سیستم:CPLD از طریق IEEE STD از قابلیت استفاده در سیستم پشتیبانی می کند.1149.1 رابط کاربری گروهی تست مشترک (JTAG) ، امکان برنامه نویسی و برنامه ریزی مجدد دستگاه منطق در پیکربندی سخت افزار نهایی را فراهم می کند.

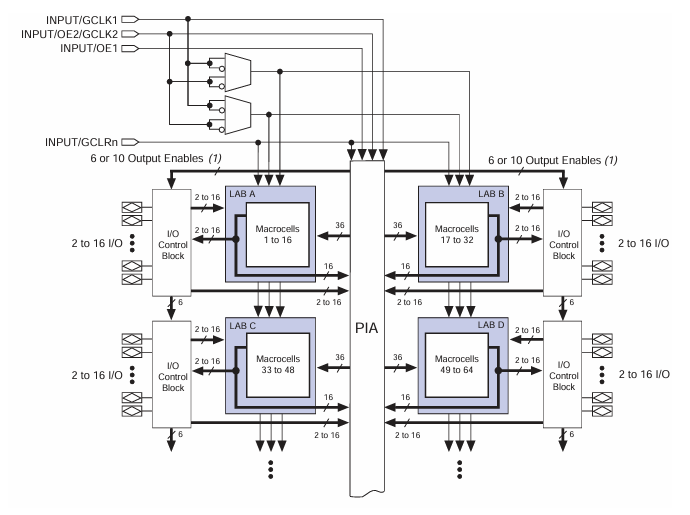

نمودار بلوک EPM7256AETC144-10N

در EPM7256AETC144-10N است دستگاه منطق قابل برنامه ریزی پیچیده (CPLD) با چهار بلوک های آرایه منطق (آزمایشگاه ها) ، هر یک حاوی 16 ماکروسل ، در مجموع 64 ماکروسل.این ماکروچل ها هم منطق ترکیبی و هم پی در پی دارند و باعث می شود دستگاه برای برنامه های مختلف منطق دیجیتال انعطاف پذیر شود.در مرکز CPLD است آرایه اتصال دهنده قابل برنامه ریزی (PIA)، که تمام آزمایشگاه ها را به هم متصل می کند و از مسیریابی سیگنال کارآمد اطمینان می دهد.هر آزمایشگاه با استفاده از 36 خط اتصال با PIA ارتباط برقرار می کند و اجازه می دهد سیگنال ها به صورت کارآمد به اشتراک گذاشته و پردازش شوند.دستگاه دارای بلوک های کنترل I/O از هر طرف است و از 2 تا 16 پین I/O در هر آزمایشگاه پشتیبانی می کند.این بلوک ها به مدیریت توابع ورودی و خروجی کمک می کنند و CPLD را به مدارهای خارجی وصل می کنند.سیگنال های کنترل مانند ساعتهای جهانی (GCLK1 ، GCLK2) ، خروجی فعال می شود (OE1) و تنظیم مجدد جهانی (GCLRN) به همگام سازی عملیات منطقی در دستگاه کمک می کنند.علاوه بر این ، دروازه های منطق سیگنال های ساعت و تنظیم مجدد را مدیریت می کنند و از عملکرد صاف اطمینان می دهند.این CPLD برای پردازش منطق پر سرعت ، ارائه قابلیت برنامه نویسی ، مسیریابی سیگنال کارآمد و کنترل I/O قابل اعتماد طراحی شده است و آن را برای سیستم های تعبیه شده ، ارتباطات و اتوماسیون صنعتی مناسب می کند.

مشخصات EPM7256AETC144-10N

نوع	پارامتر
سازنده	Altera/Intel
سری	MAX® 7000A
بسته بندی	سینی
وضعیت جزئی	منسوخ
نوع قابل برنامه ریزی	در سیستم قابل برنامه ریزی
زمان تأخیر TPD (1) حداکثر	10 ns
عرضه ولتاژ - داخلی	3V ~ 3.6 ولت
تعداد عناصر/بلوک های منطقی	16
تعداد ماکروسل	256
تعداد دروازه ها	5000
تعداد I/O	120
دمای عملیاتی	0 درجه سانتیگراد 70 درجه سانتیگراد (TA)
نوع نصب	سطح سطح
بسته / مورد	144-lqfp
بسته دستگاه تأمین کننده	144-TQFP (20x20)
شماره محصول پایه	EPM7256

برنامه های EPM7256AETC144-10N

هوش مصنوعی

این CPLD در شتاب دهنده های سخت افزار AI برای کنترل محاسبات پیچیده مورد نیاز برای پردازش الگوریتم های AI به طور کارآمد استفاده می شود و هم سرعت و هم قابلیت اطمینان را در برنامه های هوش مصنوعی افزایش می دهد.

فناوری 5G

در حوزه ارتباطات 5G ، EPM7256AETC144-10N بهترین برای پردازش سیگنال و مدیریت پروتکل های ارتباطی است.عملیات منطق پر سرعت آن ، پردازش سریع مورد نیاز در نسل بعدی سیستم های بی سیم را تسهیل می کند.

محاسبات ابری

در مراکز داده ، این دستگاه قابلیت های پردازش را بهبود می بخشد و به عنوان مؤلفه ای برای مدیریت حجم زیاد داده ها و محاسبات پیچیده ، پشتیبانی از زیرساخت های خدمات ابری خدمت می کند.

لوازم الکترونیکی مصرف کننده

CPLD برنامه هایی را در الکترونیک مصرفی مانند تلویزیون و کنسول های بازی پیدا می کند ، جایی که عملکردهای منطقی سفارشی را انجام می دهد که باعث افزایش ویژگی ها و تجربه دستگاه می شود.

فناوری بی سیم

این دستگاه در دستگاه های ارتباطی بی سیم برای تعدیل و از بین بردن سیگنال ها ، اطمینان از برقراری ارتباط مؤثر و کارآمد در دستگاه هایی مانند روترها و مودم های سلولی استفاده می شود.

کنترل صنعتی

این دستگاه برای سیستم های اتوماسیون در تنظیمات صنعتی یکپارچه است ، جایی که ماشین آلات را کنترل می کند و فرآیندها را مدیریت می کند و به افزایش بهره وری و ایمنی کمک می کند.

اینترنت چیزها (IoT)

در دستگاه های IoT ، EPM7256AETC144-10N وظایف پردازش و ارتباطی داده ها را مدیریت می کند ، که برای عملکرد یکپارچه دستگاه های متصل در خانه ها و صنایع هوشمند عالی است.

تجهیزات پزشکی

CPLD در دستگاه های پزشکی برای کارهایی مانند دستیابی به داده ها و پردازش سیگنال ، نقش در قابلیت اطمینان و کارآیی تشخیص پزشکی و تجهیزات درمانی استفاده می شود.

قسمتهای مشابه EPM7256AETC144-10N

• EPM7256AETC100-7

• EPM7256AETC144-7

• EPM7256AETC100-5N

مزایای EPM7256AETC144-10N

تراکم منطق بالا

این دستگاه 256 ماکروسل و تقریباً 5000 دروازه قابل استفاده را بسته بندی می کند و امکان اجرای مدارهای منطق پیچیده در یک تراشه واحد را فراهم می کند.این چگالی منطق بالا ، طرح های یکپارچه تر و جمع و جور تر را تسهیل می کند و تعداد کلی مؤلفه ها را کاهش می دهد و طرح بندی تخته را ساده می کند.

قابلیت برنامه نویسی در سیستم (ISP)

دارای برنامه نویسی در سیستم از طریق IEEE STD.1149.1 رابط JTAG ، EPM7256AETC144-10N امکان برنامه نویسی آسان و برنامه ریزی مجدد را مستقیماً در مدار فراهم می کند.این قابلیت برای نمونه سازی سریع و فرآیندهای طراحی تکراری بسیار ارزشمند است و این امکان را فراهم می کند که بدون نیاز به جایگزینی تراشه ، تنظیمات را انجام دهد.

تأخیر انتشار سریع

با حداکثر تأخیر در انتشار فقط 10 نانومتر ، این CPLD پردازش سریع ورودی ها و خروجی ها را برای برنامه هایی که نیاز به کار با داده های پر سرعت و پاسخ های به موقع مانند پردازش فیلم و سیستم های معاملاتی با فرکانس بالا دارند ، تضمین می کند.

مصرف انرژی کم

کار با ولتاژ تأمین 3.3 ولت ، EPM7256AETC144-10N برای بهره وری انرژی بهینه شده است.این مصرف کم مصرف در دستگاه های قابل حمل و باتری مفید است ، جایی که مدیریت انرژی برای گسترش عمر عملیاتی مفید است.

قابلیت های جامع I/O

این دستگاه مجهز به 120 پین I/O است که گزینه های اتصال گسترده ای را ارائه می دهد.این امر باعث می شود تا رابط انعطاف پذیر با طیف گسترده ای از لوازم جانبی و سایر اجزای سیستم ، آن را بسیار سازگار با محیط های پیچیده چند منظوره باشد.

ذخیره سازی پیکربندی غیر فرار

به لطف حافظه مبتنی بر EEPROM ، CPLD تنظیمات پیکربندی خود را حتی پس از خاموش شدن برق حفظ می کند ، و اطمینان می دهد که عملکرد دستگاه در چرخه های قدرت سازگار است.این ویژگی برای برنامه های کاربردی که نیاز به عملکرد طولانی مدت و طولانی مدت بدون نیاز به تنظیم مجدد مکرر دارند ، لازم است.

مراحل برنامه نویسی EPM7256AETC144-10N

برنامه نویسی دستگاه EPM7256AETC144-10N شامل یک فرآیند برنامه نویسی شش مرحله ای در سیستم (ISP) است:

1. ISP را وارد کنید: این مرحله اطمینان حاصل می کند که قطعات ورودی و خروجی دستگاه از حالت عادی به حالت برنامه نویسی سوئیچ می شود.حدود 1 میلی ثانیه طول می کشد.

2. شناسه را بررسی کنید: قبل از شروع برنامه نویسی ، دستگاه شناسه خاص خود را بررسی می کند.این مرحله خیلی سریع است.

3. پاک کردن فله: این تمام داده های قبلی را از دستگاه پاک می کند.این کار را با دریافت فرمان برای پاک کردن همه چیز و سپس انتظار برای 100 میلی ثانیه برای اطمینان از همه چیز پاک می کند.

4- برنامه: اینجاست که داده های جدید در دستگاه قرار می گیرند.برای هر قطعه از داده ها ، آن را به آدرس صحیح در دستگاه ارسال می کند ، و سپس یک پالس ویژه اطمینان می دهد که به درستی ذخیره شده است.

5. تأیید کنید: پس از برنامه نویسی ، دستگاه بررسی می کند که آیا تمام داده ها با خواندن آن به درستی ذخیره می شوند و مقایسه آن با آنچه باید باشد.

6. خروج از ISP: این مرحله دستگاه را از حالت برنامه نویسی به حالت استفاده عادی تغییر می دهد.همچنین حدود 1 میلی ثانیه طول می کشد.

کل زمان لازم برای برنامه نویسی بستگی به این دارد که هر پالس چه مدت طول می کشد و داده های سریع می توانند به داخل و خارج از دستگاه منتقل شوند ، که تحت تأثیر سرعت ساعت برنامه نویسی و میزان پردازش داده ها قرار دارد.دستگاه های مختلف ممکن است زمان مختلفی را به خود اختصاص دهند زیرا حافظه مختلفی برای برنامه دارند.

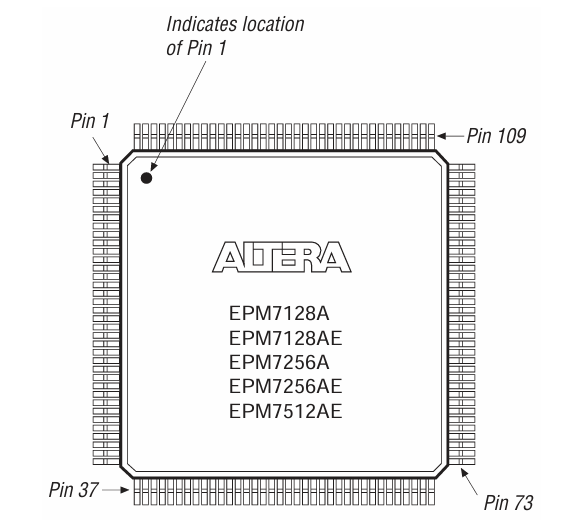

نمودار پین بسته بسته EPM7256AETC144-10N

نمودار نمایش طرح بسته بندی EPM7256AETC144-10N را نشان می دهد.این تراشه در یک TQFP-144 (بسته بندی Flat Flat با 144 پین)، به این معنی که از هر چهار طرف دارای گل های خوب است.مکان پین 1 با یک نقطه کوچک مشخص شده است و شماره های پین در اطراف بسته در جهت عقربه های ساعت افزایش می یابد.پین های مرجع کلیدی مانند پین 1 ، پین 37 ، پین 73 و پین 109 به جهت گیری در طول مونتاژ PCB کمک می کنند.ابعاد رئوس مطالب اندازه فیزیکی تراشه را برای اطمینان از اتصالات مناسب PCB تعریف می کند.ترتیب pinout امکان مسیریابی سیگنال کارآمد را فراهم می کند و آن را برای برنامه های منطق پیچیده مناسب می کند.EPM7256AE بخشی از سری حداکثر 7000A CPLD است که شامل 256 ماکروسل و قابلیت برنامه در سیستم است.پسوند -10N نشانگر درجه سرعت 10 نانومتر و یک بسته بدون سرب است.

تولید کننده EPM7256AETC144-10N

EPM7256AETC144-10N یک دستگاه منطق قابل برنامه ریزی پیچیده (CPLD) است که در ابتدا توسط شرکت Altera ساخته شده است ، که بعداً توسط شرکت اینتل در سال 2015. از زمان کسب ، اینتل به عنوان تولید کننده رسمی خطوط تولید FPGA و CPLD Altera ، از جمله سری MAX® 7000A ، که این دستگاه متعلق به آن است ، شد.EPM7256AETC144-10N برای برنامه های با کارایی بالا و کم مصرف طراحی شده است ، از قابلیت برنامه نویسی در سیستم (ISP) از طریق JTAG (IEEE 1149.1) پشتیبانی می کند.اگرچه فناوری CPLD Altera را به ارث برد ، این دستگاه از آن زمان قطع شده و اکنون به عنوان منسوخ طبقه بندی شده است ، به این معنی که اینتل دیگر آن را در تولید فعال تولید یا پشتیبانی نمی کند.

پایان

EPM7256AETC144-10N یک CPLD قدرتمند و انعطاف پذیر است که در AI ، 5G ، محاسبات ابری ، ماشین های صنعتی ، IoT و دستگاه های پزشکی استفاده می شود.این داده ها را به سرعت پردازش می کند ، از قدرت کمی استفاده می کند و امکان برنامه ریزی مجدد آسان را بدون برداشتن آن از مدار امکان می دهد.هنوز هم برای طرح های قدیمی که نیاز به منطق قابل برنامه ریزی با عملکرد پایدار دارند ، مفید است.این که آیا شما با این CPLD کار می کنید یا به دنبال گزینه های مشابه هستید ، درک طراحی ، برنامه نویسی و مزایای آن می تواند به شما کمک کند بهترین استفاده از آن را در برنامه های دیجیتالی با سرعت بالا انجام دهید.
