XCV600E-7FG680C FPGA: ویژگی ها ، مشخصات ، برنامه ها و برگه داده

XCV600E-7FG680C یک FPGA قدرتمند از سری Virtex-E Xilinx است که برای انجام کارهای پیچیده دیجیتالی ساخته شده است.این شامل بسیاری از دروازه های منطقی ، حافظه و گزینه های ورودی/خروجی است و آن را در الکترونیک ، کنترل صنعتی ، ارتباطات و حتی برنامه های هوش مصنوعی مفید می کند.این راهنما ویژگی های آن ، جزئیات فنی ، نمودار بلوک ، برنامه ها و مزایای آن را توضیح می دهد.همچنین قطعات مشابه ، جزئیات بسته بندی و اطلاعات سازنده را در بر می گیرد و آن را به یک منبع کامل برای علاقه مند به این FPGA تبدیل می کند.

کاتالوگ

توضیحات XCV600E-7FG680C

در XCV600E-7FG680C یک FPGA با کارایی بالا از خانواده Virtex-E Xilinx است که برای برنامه هایی طراحی شده است که نیاز به راه حل های منطق قابل برنامه ریزی برتر دارند.این مدل تقریباً 985،882 دروازه سیستم و 15552 سلول منطقی را ارائه می دهد و قابلیت های قوی برای محاسبات دیجیتالی پیچیده را فراهم می کند.این مجهز به 3،456 بلوک منطق قابل تنظیم (CLB) و در مجموع 294.912 بیت رم است که فضای کافی برای ذخیره و دستکاری داده ها را تضمین می کند.XCV600E-7FG680C که در یک بسته بندی آرایه توپ کوچک 680 پین (FBGA) قرار دارد ، دارای یک ردپای جمع و جور 40x40 میلی متر است که برای برنامه های دارای فضای محدود مناسب است.این ولتاژ هسته 1.8 ولت کار می کند و با استفاده از یک فرآیند 0.18 میکرومتر CMOS تولید می شود که باعث افزایش کارایی و ثبات عملکرد آن می شود.FPGA از 16 استاندارد رابط با کارایی بالا پشتیبانی می کند ، و آن را برای ادغام های مختلف محیطی متنوع می کند.FPGA شامل چهار حلقه قفل تاخیر (DLL) برای مدیریت دقیق ساعت و منطق حمل اختصاصی است که عملیات حسابی با سرعت بالا را تسهیل می کند ، نیاز به برنامه هایی که نیاز به پردازش سریع و عملکرد ریاضی دارند.

ما شما را تشویق می کنیم که سفارشات فله ای را برای XCV600E-7FG680C با ما قرار دهید تا از راه حل های قابل اعتماد و مقیاس پذیر استفاده کنید.

مدل های CAD XCV600E-7FG680C

نماد XCV600E-7FG680C

ردپای XCV600E-7FG680C

مدل 3D XCV600E-7FG680C

ویژگی های XCV600E-7FG680C

بلوک های منطقی قابل تنظیم (CLB): FPGA شامل 3،456 CLB است که در مجموع 15،552 سلول منطقی را ارائه می دهد.این تعداد بالای سلولهای منطقی محاسبات پیچیده دیجیتالی و اجرای دستگاه دولتی را تسهیل می کند ، مناسب برای برنامه های دیجیتال پیشرفته.

دروازه های سیستم: این دستگاه حداکثر 985.882 دروازه سیستم را فراهم می کند و امکان ساخت مدارهای مجتمع در مقیاس بزرگ را با قابلیت های منطق گسترده فراهم می کند.

کل: مجهز به 294.912 بیت کل RAM ، این FPGA اجازه می دهد تا برای برنامه های مربوط به بافر داده ها ، نگه داشتن حالت و کارهای پردازش پویا ، ذخیره و دستکاری داده ها را در دستگاه انجام دهد.

پین های کاربر I/O: از حداکثر 512 پین I/O کاربر پشتیبانی می کند و باعث می شود رابط گسترده با طیف گسترده ای از لوازم جانبی و سایر سیستم های دیجیتال.

فناوری Selectio+: این فناوری از 20 استاندارد رابط با کارایی بالا ، از جمله LVD ، بلوار و LVPECL پشتیبانی می کند.این امکان را برای هر دو سیگنالینگ تک و دیفرانسیل فراهم می کند ، انعطاف پذیری و سازگاری با استانداردهای مختلف ارتباطی دیجیتال را فراهم می کند.

حلقه های قفل شده تاخیر (DLL): شامل هشت DLL کاملاً دیجیتال است که ویژگی های کنترل ساعت پیشرفته مانند ضرب ساعت ، تقسیم و بافر صفر را ارائه می دهند.این توانایی برای مدیریت زمان بندی در چندین حوزه ساعت در طرح های پیچیده بهتر است.

عملکرد داخلی: FPGA می تواند با چهار سطح سلولهای منطقی (سطح LUT) به سرعت عملکرد داخلی تا 130 مگاهرتز برسد و سرعت پردازش سریع لازم را برای برنامه های دیجیتالی با سرعت بالا فراهم می کند.

SELECTRAM+™ سلسله مراتب حافظه : دارای یک سیستم حافظه سلسله مراتبی است که شامل حداکثر 1 مگابایت رم توزیع شده قابل تنظیم و حداکثر 832 کیلوبایت رم بلوک داخلی همزمان است.این رویکرد حافظه لایه ای سرعت دسترسی به داده ها و کارآیی را افزایش می دهد.

معماری انعطاف پذیر: شامل منطق حمل اختصاصی برای حسابی با سرعت بالا ، پشتیبانی از ضرب ها ، زنجیرهای آبشار برای توابع با ورودی گسترده و ثبت نام های متعدد/قفل با گزینه هایی برای فعال کردن ساعت ، مجموعه دوگانه همزمان/ناهمزمان و تنظیم مجدد است.این ویژگی ها به یک طراحی معماری همه کاره و کارآمد کمک می کند.

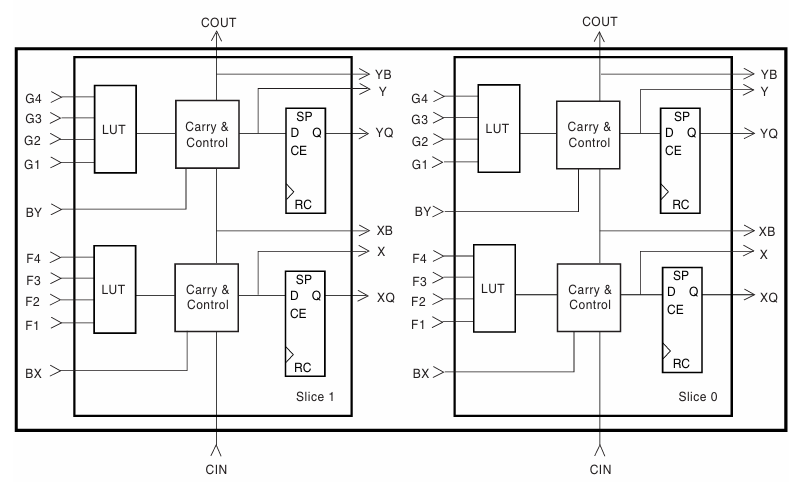

نمودار بلوک XCV600E-7FG680C

در نمودار بلوک XCV600E-7FG680C FPGA ساختار یک برش منطقی را نشان می دهد.هر برش حاوی جداول جستجو (LUTS)، منطق را حمل کنید ، و فلیپ فلاپ ها ، که برای ساخت مدارهای دیجیتال مهم هستند.هر برش دارای دو است لوت، که ورودی ها را می گیرد (G1-G4 و F1-F4) و تولید خروجی منطقی.این خروجی ها را می توان به طور مستقیم یا در فلیپ فلاپ ها ذخیره کرد (رجیسترهای نوع D) برای عملیات متوالی.منطق حمل به انجام عملیات سریع حسابی مانند علاوه بر این کمک می کند.Flip-Flops داده ها را با فعال کردن ساعت ذخیره می کند (در نظر گرفتن) و تنظیم مجدد (RC) توابع.زنجیره حمل (cin to cout) چندین برش را پیوند می دهد و باعث بهبود سرعت در عملیات حسابی می شود.خروجی ها (x وت حرف) به اتصال عناصر منطقی مختلف کمک می کند.این ساختار باعث می شود FPGA کارآمد ، انعطاف پذیر و قادر به دستیابی به طرح های پیچیده دیجیتالی باشد.

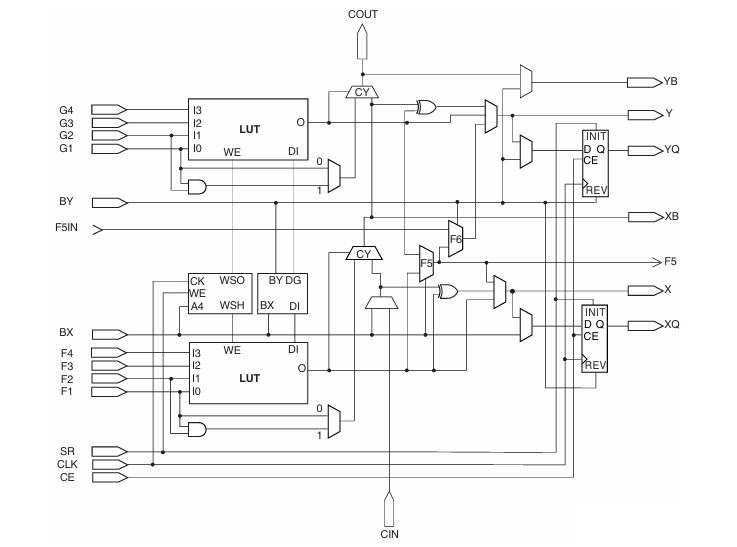

نمودار دوم نمای مفصلی از معماری برش منطق در FPGA XCV600E-7FG680C را نشان می دهد ، که نشان دهنده اتصال داخلی از لوت، منطق را حمل کنید ، و فلیپ فلاپ.هر برش حاوی دو است جداول جستجو (LUTS)، که چندین ورودی دریافت می کنند (G1-G4 و F1-F4) برای تولید خروجی های منطقی.این خروجی ها یا مستقیماً در منطق ترکیبی مورد استفاده قرار می گیرند یا در فلیپ فلاپ ها ذخیره می شوند (رجیسترهای نوع D) برای عملیات متوالی.فلیپ فلاپ ها دارند ساعت (کلوچه) فعال کردن (در نظر گرفتن) بازپا (SR)) ، و شروع (شروع کردن) ورودی ها ، امکان ذخیره سازی داده های کنترل شده را فراهم می کند.در منطق حمل (ساق) مسئول عملیات حسابی است و سیگنال حمل را بین برشهای مجاور از طریق پخش می کند سد وت چاک اتصالاتچند برابر و منطق کنترل امکان انتخاب سیگنال های مختلف ، بهینه سازی عملکرد برای عملیات حسابی و منطقی را فراهم می کند.این ساختار محاسبات حسابی سریع ، کنترل منطقی پی در پی و مسیریابی داده های کارآمد را امکان پذیر می کند و FPGA را برای برنامه های مختلف دیجیتال بسیار سازگار می کند.

مشخصات XCV600E-7FG680C

نوع	پارامتر
سازنده	AMD Xilinx
ولتاژ - عرضه	1.71V ~ 1.89V
کل بیت های قوچ	294912
بسته دستگاه تأمین کننده	680-FTEBGA (40x40)
سری	فضیلت
بسته / مورد	پد 680 پوند در معرض
بسته بندی کردن	سینی
دمای عملیاتی	0 درجه سانتیگراد 85 درجه سانتیگراد (TJ)
تعداد عناصر/سلول های منطقی	15552
تعداد آزمایشگاه ها/CLBS	3456
تعداد I/O	512
تعداد دروازه ها	985882
نوع نصب	سطح سطح
شماره محصول پایه	xcv600e

برنامه های XCV600E-7FG680C

سیستم های تعبیه شده و برنامه های IoT

قابلیت بازسازی مجدد FPGA و قابلیت پردازش قوی برای سیستم های تعبیه شده و دستگاه های IoT مناسب است.این امکان را برای راه حل های سخت افزاری متناسب فراهم می کند که می تواند به طور مؤثر وظایف و عملکردهای خاص مورد نیاز در دستگاه های هوشمند و فناوری متصل را مدیریت کند.

پردازش تصویر و یادگیری ماشین

این FPGA با داشتن منابع منطقی و حافظه قابل توجه ، می تواند وظایف پردازش تصویر را انجام دهد و الگوریتم های یادگیری ماشین را اجرا کند.این قابلیت آن را قادر می سازد تجزیه و تحلیل داده ها و تصمیم گیری را برای برنامه هایی مانند نظارت خودکار و سیستم های پیشرفته کمک به راننده (ADA) انجام دهد.

ارتباط داده های پر سرعت

مجهز به پشتیبانی از استانداردهای رابط کاربری بالا ، مانند LVDS و LVPECL ، FPGA برای سیستم های ارتباطی داده با سرعت بالا ایده آل است.این شامل برنامه هایی است که نیاز به انتقال سریع و قابل اعتماد داده ها ، مانند زیرساخت های ارتباطات از راه دور و شبکه های پر سرعت دارند.

سیستم های کنترل صنعتی

معماری قوی FPGA و گزینه های I/O انعطاف پذیر آن را برای سیستم های کنترل صنعتی مناسب می کند.این می تواند برای نظارت و کنترل ماشین آلات و فرآیندهای صنعتی ، افزایش راندمان عملیاتی و ایمنی یکپارچه شود.

تجهیزات تصویربرداری پزشکی

توانایی دستگاه در پردازش حجم زیادی از داده ها برای برنامه های تصویربرداری پزشکی.این پشتیبانی از کارهای محاسباتی پیچیده مورد نیاز در سیستم هایی مانند سونوگرافی و MRI که نیاز به سرعت پردازش و وضوح تصویر دارند.

زیرساخت های ارتباطی بی سیم

FPGA را می توان در ستون فقرات سیستم های ارتباطی بی سیم ، از جمله فناوری های نوظهور مانند 5G استفاده کرد.این کار وظایف پیچیده پردازش سیگنال را برای پشتیبانی از توان داده بالا و نیازهای پویا شبکه های ارتباطی بی سیم مدرن مدیریت می کند.

لوازم الکترونیکی مصرف کننده

سازگاری و قابلیت های با کارایی بالا ، FPGA را برای الکترونیک مصرفی مناسب می کند.این راه حل های کارآمد پردازش و رابط کارآمد ، برای دستگاه هایی مانند کنسول های بازی ، تلویزیون های هوشمند و سیستم های اتوماسیون خانگی لازم است.

قطعات مشابه XCV600E-7FG680C

• XCV600E-7BG432C

• XCV600E-7FG900C

• XCV600E-7HQ240I

مزایای XCV600E-7FG680C

کارایی

FPGA می تواند با سرعت حداکثر 130 مگاهرتز در چهار سطح LUT کار کند.این توانایی پر سرعت پردازش داده ها و عملیات محاسباتی سریع را برای برنامه هایی که نیاز به زمان پاسخ سریع و توان داده های بالا دارند ، امکان پذیر می کند.

تراکم منطق بالا

این FPGA با حداکثر 985.882 دروازه سیستم و 15552 سلول منطقی ، از طرح های دیجیتالی پیچیده در یک تراشه واحد پشتیبانی می کند.این چگالی منطق بالا امکان ادغام چندین توابع و فرآیندها را فراهم می کند ، نیاز به اجزای اضافی و ساده سازی طراحی سیستم را کاهش می دهد.

پشتیبانی همه کاره I/O

این دستگاه شامل 512 پین I/O کاربر است و از 20 استاندارد رابط با کارایی بالا مانند LVDS و LVPECL پشتیبانی می کند.این قابلیت I/O همه کاره سازگاری را با طیف گسترده ای از ورودی ها و خروجی های دیجیتال و آنالوگ تضمین می کند و ادغام و گسترش سیستم انعطاف پذیر را تسهیل می کند.

مدیریت ساعت پیشرفته

FPGA مجهز به هشت حلقه قفل تاخیر کاملاً دیجیتال (DLL) ، ویژگی های مدیریت ساعت پیشرفته ای از جمله ضرب ساعت ، تقسیم و بافر تأخیر صفر را ارائه می دهد.این ویژگی ها باعث افزایش دقت و انعطاف پذیری کنترل زمان بندی در سیستم های پیچیده برای حفظ هماهنگ سازی و عملکرد می شود.

سلسله مراتب حافظه کارآمد

سلسله مراتب حافظه SELECTRAM+to شامل حداکثر 1 مگابایت رم توزیع شده قابل تنظیم و حداکثر 832 کیلوبایت رم بلوک داخلی همزمان است.این سیستم حافظه ساختاری و در دسترس از ذخیره و بازیابی داده های پر سرعت ، نیاز به برنامه های کاربردی با حافظه مانند پردازش فیلم و دستکاری های داده های بزرگ پشتیبانی می کند.

مصرف انرژی کم

FPGA با ولتاژ اصلی 1.8 ولت کار می کند ، برای بهره وری انرژی طراحی شده است که برای برنامه های حساس به انرژی مفید است.این مصرف کم مصرف به کاهش هزینه کلی انرژی و ردپای حرارتی کمک می کند و باعث افزایش مناسب بودن دستگاه برای برنامه های قابل حمل و از راه دور می شود.

قابلیت مجدداً

پیکربندی درون سیستم مبتنی بر SRAM FPGA امکان برنامه ریزی مجدد نامحدود را فراهم می کند.این ویژگی به روزرسانی ها و بهینه سازی های پرواز را بدون نیاز به تغییرات سخت افزار فیزیکی امکان پذیر می کند و یک راه حل انعطاف پذیر و مقرون به صرفه برای تحول نیازهای برنامه ارائه می دهد.

ابعاد بسته بندی XCV600E-7FG680C

در XCV600E-7FG680C، یک Xilinx Virtex-E FPGA ، در یک بسته FG680، که آرایه Grid Grid Ball (FBGA) با 680 توپبشردر زیر ابعاد بسته بندی وجود دارد:

پارامتر	نماد	حداقل (میلی متر)	اسمی (MM)	مکس (میلی متر)
اندازه بدن	بوها	31	31	31
زمین	شرح	1.27	1.27	1.27
قطر توپ	جف	0.5	0.6	0.7
ارتفاع بسته	د	2.7	3.2	3.7
ابعاد شبکه توپ	اشمیه	26 × 26	26 × 26	26 × 26

تولید کننده XCV600E-7FG680C

XCV600E-7FG680C یک آرایه دروازه قابل برنامه ریزی (FPGA) است که در ابتدا توسط Xilinx ، ارائه دهنده پیشرو در دستگاه های منطقی قابل برنامه ریزی ساخته شده است.Xilinx سری Virtex-E ، از جمله این مدل را برای ارائه راه حل های منطقی با کارایی بالا برای برنامه های پیشرفته محاسبات و پردازش سیگنال تهیه کرد.در سال 2022 ، amd Xilinx را به دست آورد و AMD را به عنوان تولید کننده فعلی و صاحب خط تولید Xilinx FPGA تبدیل کرد.در حالی که Xilinx به دلیل نوآوری خود در FPGA شناخته شده بود ، AMD همچنان با تمرکز بر محاسبات با کارایی بالا و راه حل های پردازش تطبیقی ​​، این فناوری ها را در نمونه کارها خود ادغام کرده است.با این حال ، XCV600E-7FG680C اکنون منسوخ شده است ، به این معنی که AMD دیگر به طور فعال این مدل FPGA خاص را تولید یا پشتیبانی نمی کند.

پایان

XCV600E-7FG680C یک FPGA با سرعت بالا ، انعطاف پذیر و کارآمد با انرژی است که برای بسیاری از پروژه های دیجیتال پیشرفته مناسب است.حتی اگر دیگر تولید نشده باشد ، هنوز هم در سیستم های موجود ارزش دارد که به عملکرد قابل اعتماد نیاز دارند.توانایی برنامه ریزی مجدد آن باعث می شود آن را برای برنامه های طولانی مدت مفید کند.این راهنما تمام جزئیات کلیدی در مورد این FPGA را ارائه می دهد ، و به شما کمک می کند تصمیم بگیرید که آیا این انتخاب صحیح است یا گزینه های دیگری را برای طرح های آنها پیدا می کند.

برگه داده PDF

برگه داده های XCV600E-7FG680C:

Virtex-E 1.8V.pdf
