GC5330IZEV پردازنده سیگنال دیجیتال: ویژگی ها ، برنامه ها ، گزینه ها و مشخصات

این راهنما همه چیز در مورد GC5330IZEV ، یک تراشه دیجیتال هوشمند است که به سیستم های بی سیم کمک می کند تا بهتر کار کنند.در مواردی مانند برج های سلولی ، تکرار کننده های بی سیم و تجهیزات آزمایش استفاده می شود.GC5330IZEV می تواند بسیاری از سیگنال های بی سیم را اداره کند و به بهبود سرعت ، کاهش نویز و روشن تر شدن سیگنال ها کمک می کند.در این راهنما ، شما می آموزید که این تراشه چه کاری انجام می دهد ، چگونه کار می کند و از کجا استفاده می شود.

کاتالوگ

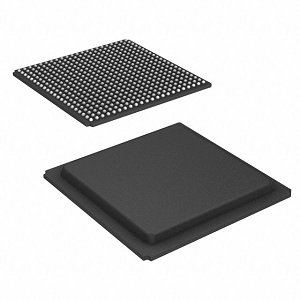

نمای کلی GC5330IZEV

در gc5330izev یک پردازنده سیگنال دیجیتال با دسترسی به پهنای باند پیچیده (DSP) است که به طور خاص برای سیستم های ارتباطی بی سیم پیشرفته طراحی شده است.این DSP از طیف متنوعی از استانداردهای مانند CDMA ، GSM ، TD-SCDMA ، W-CDMA و WIMAX پشتیبانی می کند و آن را برای زیرساخت های مختلف ارتباطی بسیار متنوع می کند.این محصول دارای یک بسته بندی آرایه شبکه 484 توپ (BGA) مناسب برای برنامه های فناوری سطح سطح است و از ادغام یکپارچه در مجامع الکترونیکی مدرن اطمینان می دهد.بخشی از خانواده گسترده تر GC5330 ، GC5330IZEV یک معماری مشترک مشترک را با خواهران و برادران خود به اشتراک می گذارد ، با هدف بهینه سازی عملکرد و کارآیی عملیات گیرنده انتقال پهنای باند.

اگر به دنبال قفل کردن DSP قابل اعتماد برای سیستم های خود هستید ، اکنون زمان بسیار خوبی برای فکر کردن در مورد سفارش فله با ما برای GC5330IZEV است.

مدل های CAD GC5330IZEV

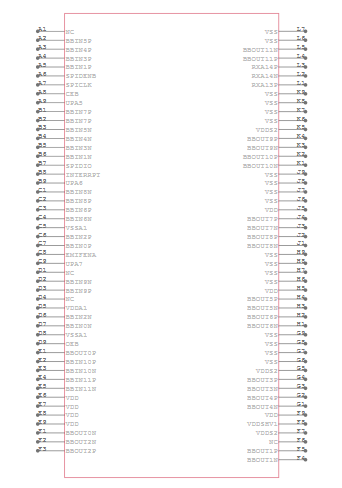

نماد GC5330IZEV

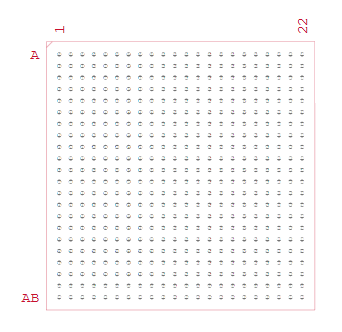

ردپای GC5330izev

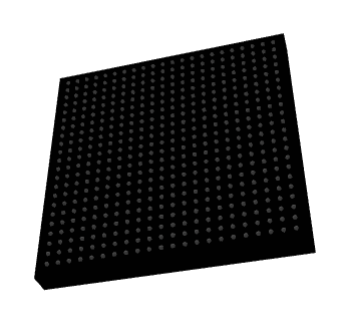

مدل 3D GC5330IZEV

ویژگی های GC5330IZEV

• در صورت راه حل یکپارچه انتقال و دریافت دیجیتال: DSP شامل ویژگی های یکپارچه دیجیتال UPCONVERTER (DUC) و DIGITAL DOWNCONVERTER (DDC) است.این ادغام زنجیره پردازش سیگنال را با ترکیب چندین ویژگی در یک راه حل جمع و جور ساده می کند و از این طریق پیچیدگی و اندازه سیستم را کاهش می دهد.

• پشتیبانی چند کانال: GC5330IZEV حداکثر 4 کانال انتقال (TX) و 8 دریافت (RX) را پشتیبانی می کند.این ویژگی امکان دستیابی به سیستم های پیچیده چند آنتن را فراهم می کند ، که برای فن آوری های مدرن ارتباطات بی سیم که نیاز به توان داده های بالایی دارند و یکپارچگی سیگنال افزایش یافته است.

• قابلیت های مسیر انتقال: عملکردهای کلیدی در مسیر انتقال GC5330IZEV شامل کاهش فاکتور تاج (CFR) ، پیش بینی دیجیتال (DPD) و انتقال تساوی است.این ویژگی ها برای بهبود کیفیت و خطی سیگنال نیاز دارند که به نوبه خود باعث افزایش کارایی و عملکرد کلی سیستم های ارتباطی می شود.

• قابلیت های هماهنگ سازی: این دستگاه مجهز به دو همگام سازی ورودی LVDS (SYNCA و SYNCB) و یک همگام سازی خروجی LVDS است.این قابلیت های هماهنگ سازی ، تراز دقیق زمان بندی را در چندین دستگاه در یک سیستم ، برای حفظ یکپارچگی و انسجام در انتقال داده ها تضمین می کند.

نمودار بلوک GC5330izev

نمودار بلوک GC5330/GC5337 یک راه حل انتقال دیجیتال با کارایی بالا را که برای سیستم های ایستگاه پایه طراحی شده است ، نشان می دهد.با یک شروع می شود رابط باند پایهدریافت حداکثر 24 جفت دیفرانسیل LVDS در 1.8 ولت ، که داده های باند پایه دیجیتال را در تراشه حمل می کنند.این رابط شامل کنتورهای هر کانال و AGC (کنترل افزایش خودکار) برای اطمینان از سطح بهینه سیگنال.در بلوک مبدل پایین/بالا (DDUC) برای انتقال (TX) یا دریافت (RX) قابل تنظیم است و حداکثر 12 کانال را پشتیبانی می کند.این سیگنال پایه پایه را از طریق مراحل مختلف فیلتر مانند FIR ، FARROW و CIC پردازش می کند تا نرخ نمونه را تنظیم کرده و از درون یابی یا تجزیه استفاده کند.اختیاری نوسان ساز کنترل شده عددی (NCO) همچنین برای ترجمه فرکانس گنجانده شده است.پس از فیلتر و شرط بندی ، سیگنال وارد مسیر TX می شود ، جایی که بیشتر توسط بلوک های CFR (کاهش فاکتور CREST) ​​و DPD (پیش از تقطیر دیجیتال) درون یابی می شود.این مؤلفه ها دامنه پویا سیگنال را بهینه کرده و آن را برای انتقال کارآمد خطی می کنند.عناصر ET (ردیابی پاکت) و BUC (CONCONDER CONVERTER) سیگنال را برای مدولاسیون با فرکانس بالا آماده می کنند.IF NCO مرحله قبل از ارسال به فرمت TX و رابط DAC ، سیگنال را به فرکانس میانی منتقل می کند ، که تا 4 جریان TX را به 8 DAC از طریق 40 خط LVDS منتقل می کند.

از طرف دریافت ، سیستم داده های ADC با سرعت بالا را از طریق 60 خط LVDS ضبط می کند.داده ها از طریق لغو افست DC ، FE-AGC ، سوئیچ و در صورت بلوک NCO پردازش می شوند.سپس قبل از ضبط نهایی و اندازه گیری قدرت ، به R2C و BDC می رود و از طریق تساوی و تصحیح عدم تعادل I/Q به صورت اختیاری می رود.این فرآیند از پهنای باند انعطاف پذیر و نرخ تجزیه پشتیبانی می کند.در پایین نمودار ، چندین رابط کنترل و همگام سازی نشان داده شده است.این موارد شامل رابط های ریز پردازنده برای ورودی فرمان و داده ، JTAG برای آزمایش و اشکال زدایی و SPI برای پیکربندی است.ساعتهای پر سرعت و سیگنال های هماهنگ سازی زمان بندی دقیق بین بلوک های ورودی ، پردازش و خروجی را تضمین می کنند.به طور کلی ، معماری GC5330/GC5337 برای انتقال دیجیتال با راندمان بالا با پیکربندی انعطاف پذیر برای استانداردهای مختلف بی سیم بهینه شده است.

مشخصات GC5330IZEV

نوع	پارامتر
سازنده	سازهای تگزاس
بسته بندی	انبوه
وضعیت جزئی	منسوخ
عمل	پردازنده سیگنال دیجیتال
نوع RF	CDMA ، GSM ، TD-SCDMA ، W-CDMA ، WIMAX
نوع نصب	سطح سطح
بسته / مورد	484 BGA
بسته دستگاه تأمین کننده	484 BGA
شماره محصول پایه	GC5330

برنامه های GC5330IZEV

سیستم های ارتباطی بی سیم

GC5330IZEV برای کنترل پروتکل های بی سیم پیشرفته مانند CDMA ، GSM ، TD-SCDMA ، W-CDMA و WIMAX طراحی شده است.این امر آن را به یک DSP ایده آل برای استفاده در ایستگاه های پایه مدرن و زیرساخت های بی سیم تبدیل می کند.ویژگی های یکپارچه Upconversion و Downconversion یکپارچه آن ، همراه با پشتیبانی چند کانال ، به آن اجازه می دهد تا پردازش سیگنال RF پهنای باند را به طور کارآمد مدیریت کند.این دستگاه با کاهش تعداد اجزای خارجی مورد نیاز و ارائه یکپارچگی سیگنال برتر ، عملکرد سیستم های ارتباطی بی سیم را افزایش می دهد.

تکرار کننده های بی سیم

در برنامه های تکرار شونده بی سیم ، GC5330IZEV به عنوان پلی بین زنجیره های دریافت و انتقال عمل می کند.این فیلتر دیجیتالی ، پایین آمدن سیگنال های ورودی و افزایش سیگنال های خروجی را فراهم می کند.این به تکرار کنندگان اجازه می دهد تا سیگنال های ارتباطی را در مسافت های طولانی تر و بدون تحریف منتقل کنند.گنجاندن ویژگی هایی مانند کاهش فاکتور تاج و پیش بینی دیجیتال همچنین باعث می شود که برای حفظ کیفیت انتقال در مسیرهای تقویت شده بسیار مناسب باشد.

تجهیزات آزمایش و اندازه گیری

GC5330IZEV در تجهیزات آزمایش و اندازه گیری با ارزش است.قابلیت پردازش پهنای باند آن و کنترل کانال انعطاف پذیر به آن امکان شبیه سازی ، پردازش و تجزیه و تحلیل سیگنال ها در پروتکل های مختلف بی سیم را می دهد.دقت هماهنگ سازی بالا و ویژگی های پیشرفته تهویه سیگنال به اطمینان از اندازه گیری های قابل اعتماد و قابل تکرار در محیط آزمایش و آزمایش میدانی کمک می کند.

رادیوهای نقطه به نقطه

GC5330IZEV برای استفاده در پیوندهای رادیویی مایکروویو نقطه به نقطه و میلی متر موج مناسب است.در چنین سیستمهایی ، انتقال و پذیرش نرخ داده بالا به DSP ها نیاز به اداره پهنای باند گسترده و هماهنگ سازی محکم دارد.این دستگاه با پردازش دیجیتالی کارآمد خود ، امکان برقراری ارتباط قابل اعتماد در دسترسی بی سیم ثابت ، شبکه های پشتی یا پیوندهای تخصصی صنعتی را پشتیبانی می کند.

GC5330izev قطعات مشابه

• gc5318ized

• max2090etp+t

• gc5328izer

مزایای GC5330IZEV

راندمان تقویت کننده قدرت پیشرفته

GC5330IZEV با در نظر گرفتن کاهش فاکتور CREST (CFR) و پیش بینی دیجیتال (DPD) ، در بهره وری کلی سیستم پیشرفت هایی را ارائه می دهد.این فن آوری ها با هم کار می کنند تا نسبت اوج به متوسط ​​(PAR) سیگنال های RF را کاهش دهند و غیرخطی ها را در تقویت کننده های برق تصحیح کنند.در نتیجه ، تقویت کننده ها با کارآمدتر عمل می کنند و باعث کاهش مصرف انرژی و تولید گرما می شوند.این منجر به صرفه جویی در هزینه برای اپراتورهای سیستم می شود و طول عمر عملیاتی اجزای RF را گسترش می دهد.

ادغام سیستم انعطاف پذیر

به لطف پشتیبانی از تنظیمات مختلف MIMO مانند 2 × 2 ، 4 × 4 یا حتی 4 × 8 و سازگاری با استانداردهای بی سیم متعدد مانند GSM ، CDMA ، TD-SCDMA ، W-CDMA و WIMAX ، GC533030IZEV فوق العاده متنوع است.شما می توانید از یک بستر واحد در انواع زیرساخت های ارتباطی مختلف ، کاهش پیچیدگی توسعه ، زمان به بازار و نیاز به مدیریت چندین راه حل DSP برای شبکه های مختلف استفاده کنید.

کاهش تعداد و هزینه مؤلفه

GC5330IZEV با ادغام چندین توابع پردازش مانند Upconversion دیجیتال ، DownConversion و انتقال تساوی به یک دستگاه واحد ، نیاز به مؤلفه های پشتیبانی خارجی را به حداقل می رساند.این نه تنها طرح PCB را ساده می کند بلکه هزینه های صورتحساب (BOM) و ردپای سیستم را نیز کاهش می دهد.نتیجه نهایی یک طراحی فشرده تر و مقرون به صرفه تر است که تولید و نگهداری آن آسان تر است.

کیفیت و قابلیت اطمینان سیگنال بهبود یافته

GC5330IZEV با پردازش سیگنال پیشرفته داخلی مانند CFR ، DPD و انتقال تساوی ، وضوح سیگنال را تقویت می کند و نشت کانال مجاور را کاهش می دهد.این منجر به یک کانال ارتباطی قوی تر و مقاوم در برابر تداخل می شود ، و اطمینان می دهد که کاربران حتی در محیط های متراکم RF یا سناریوهای با نرخ بالا ، از انتقال مداوم و با کیفیت بالا برخوردار می شوند.

مراحل برنامه نویسی GC5330IZEV

1. انتخاب رابط: مرحله اولیه در برنامه نویسی GC5330IZEV شامل انتخاب رابط ارتباطی مناسب است.این دستگاه از رابط واحد میکروپروسور (MPU) و یک رابط محیطی سریال (SPI) پشتیبانی می کند.این انتخاب به معماری سیستم و الزامات کنترل داده بستگی دارد. رابط SPI فقط هنگامی فعال می شود که پین ​​Emifena (رابط حافظه خارجی فعال شود) روی منطق کم تنظیم شود.شما باید اطمینان حاصل کنید که پیکربندی صحیح سخت افزار قبل از شروع برقراری ارتباط وجود دارد.این تصمیم تعیین می کند که چگونه دستورات کنترل ، داده های پیکربندی و اطلاعات وضعیت بین کنترل کننده میزبان و GC5330 رد و بدل می شوند.

2. پیکربندی ساعت: پس از ایجاد رابط ، مرحله بعدی پیکربندی سیگنال های ساعت است.GC5330IZEV با استفاده از دو ساعت اصلی کار می کند: ساعت دیجیتال قبل از تقطیر (DPDCLK) و ساعت پایه (BBCLK).این ساعت ها خط لوله پردازش داده های داخلی را هدایت می کنند.DPDCLK از فرکانس های حداکثر 310 مگاهرتز پشتیبانی می کند ، در حالی که BBCLK تا 290 مگاهرتز پشتیبانی می کند.هر دو باید به طور دقیق پیکربندی شوند تا از پهنای باند و الزامات زمان بندی استاندارد ارتباطی بی سیم در نظر گرفته شده استفاده کنند.هماهنگ سازی مناسب بین این حوزه های ساعت تضمین می کند که مراحل پردازش سیگنال مانند فیلتر ، درون یابی و عملکرد مخلوط به طور قابل اعتماد و در مشخصات.

3. همگام سازی: هماهنگ سازی برای عملکرد زمان هم تراز شده در ماژول های مختلف در GC5330IZEV مهم است.تراشه سیگنال های همگام سازی ورودی SYNCA و SYNCB و همچنین همگام سازی سیگنال همگام سازی خروجی را ارائه می دهد.از این سیگنال ها برای تراز کردن رویدادهای داخلی مانند اندازه گیری برق ، ضبط سیگنال یا به روزرسانی DPD استفاده می شود.در سیستمهای چند چینه یا چند کانال ، پردازنده های سخت افزاری خارجی یا باند پایه باید پالس های همگام سازی را هماهنگ کنند تا از ویندوزهای پردازش مداوم اطمینان حاصل شود.با برنامه نویسی ثبت نام های کنترل همگام سازی ، می توانید نحوه و زمان وقوع همگام سازی را سفارشی کنید و از عملکرد پایدار حتی در شرایط سیستم پویا اطمینان حاصل کنید.

4. قالب بندی داده ها : GC5330IZEV گزینه های قالب بندی داده انعطاف پذیر را برای هر دو مسیر انتقال و دریافت آن ارائه می دهد.شما باید فرمت ورودی باند پایه را برای انتقال و فرمت خروجی باند پایه برای دریافت پیکربندی کنید.این شامل انتخاب عرض و قالب های داده مناسب ، مانند سریال ، بایت موازی یا حالت های موازی موازی است.قالب بندی داده صحیح سازگاری با پردازنده BaseBand یا FPGA را با جریان های دیجیتال I/Q تضمین می کند.گزینه های قاب بندی قابل برنامه ریزی امکان نشانگرهای تراز سفارشی و محصور سازی داده ها را برای سیستمهایی که از ساختارهای پیچیده قاب استفاده می کنند یا از انتقال پویا پشت سر هم استفاده می کنند ، امکان پذیر است.

5. پیکربندی DUC و DDC: یک تابع اصلی GC5330IZEV قابلیت Upconversion دیجیتالی (DUC) و قابلیت پایین (DDC) آن است.این بلوک ها برای مدیریت درون یابی سیگنال ، تجزیه ، فیلتر و ترجمه فرکانس پیکربندی شده اند.از طرف انتقال ، DUC سرعت نمونه را افزایش می دهد و سیگنال را به باند فرکانس مورد نظر تغییر می دهد ، آماده تبدیل RF.از طرف دریافت ، DDC نرخ نمونه را پایین می آورد و اجزای فرکانس ناخواسته را فیلتر می کند.تنظیمات مناسب DUC و DDC برای بهینه سازی وفاداری سیگنال ، کاهش عرفان و اطمینان از استفاده از پهنای باند کارآمد مناسب است.پارامترهای پیکربندی شامل نرخ درون یابی/تجزیه ، ضرایب فیلتر و تنظیمات میکسر است.

6. به دست آوردن کنترل: کنترل افزایش خودکار (AGC) در GC5330IZEV به دو قسمت اصلی تقسیم می شود: AGC جلوی AGC (FEAGC) و AGC پشتی (BEAGC).این بلوک ها با حرکت سیگنال ها از طریق زنجیره پردازش ، به حفظ سطح بهینه سیگنال کمک می کنند.FEAGC در درجه اول با سطح سیگنال ورودی سر و کار دارد و باعث افزایش سود برای جلوگیری از اشباع یا قطع می شود.BEAGC بر روی سیگنال پردازش شده متمرکز است ، و اطمینان می دهد که در محدوده پویا مورد انتظار برای عملیات دیجیتال بعدی باقی می ماند.شما باید آستانه های AGC ، نرخ حمله/پوسیدگی را برنامه ریزی کنید و مراحل لازم برای رسیدگی به شرایط مختلف سیگنال مانند محو شدن ، تداخل یا تغییر در قدرت سیگنال را انجام دهید.

7. اندازه گیری برق و تنظیم زنگ: GC5330IZEV شامل واحدهای اندازه گیری قدرت قابل برنامه ریزی است که قادر به نظارت بر سطح سیگنال هستند.این کنتورها به تشخیص ناهنجاری هایی مانند افزایش قدرت ، قطره ها یا انتشار خارج از باند کمک می کنند.هشدارهای قابل برنامه ریزی می توانند بر اساس آستانه های از پیش تعیین شده ، پیکربندی شوند و اقدامات محافظتی یا اصلاحی مانند تنظیم افزایش یا سیگنالینگ خطا را فعال کنند.شما باید با تنظیم اندازه پنجره های قدرت ، سطح آستانه و تنظیمات فیلتر ، بلوک های اندازه گیری را پیکربندی کنید.این عملکرد در سیستمهایی که نیاز به قابلیت اطمینان بالا مانند ایستگاه های پایه دارند ، که نیاز به رعایت نظارتی و ایمنی عملیاتی دارند ، مهم است.

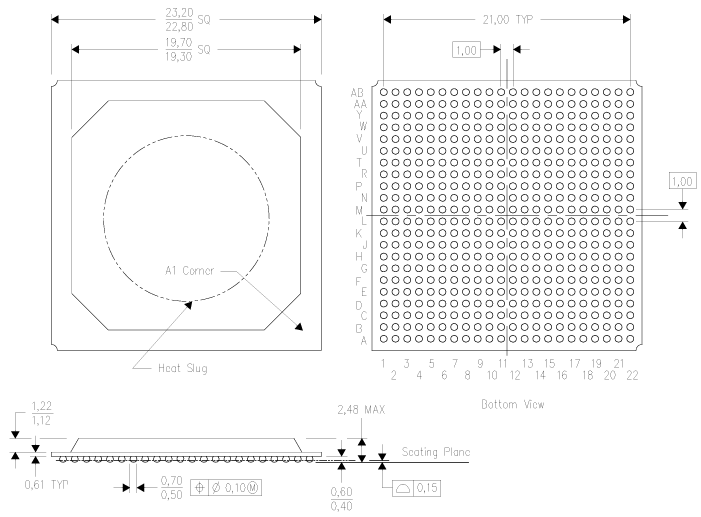

ابعاد بسته بندی GC5330IZEV

ابعاد بسته بندی

پارامتر	بعد (میلی متر)
اندازه بدن (کلی)	22.80 - 23.20
اندازه بستر (مربع داخلی)	19.30 - 19.70
زمین توپ (معمولی)	1
تعداد توپ	22 × AB (آرایه شبکه)
ارتفاع بسته (بدن)	1.12 - 1.22
حداکثر ارتفاع بسته (به طور کلی)	2.48
قطر توپ	0.50 - 0.70
ارتفاع توپ بالاتر از صفحه صندلی	0.40 - 0.60
تحمل قطر توپ	± 0.10
ایستاده توپ (هواپیمای صندلی)	0.15

طرح کلی

تولید کننده GC5330IZEV

GC5330IZEV توسط تولید می شود سازهای تگزاس، یک رهبر مشهور جهانی در طراحی و تولید نیمه هادی های پردازش آنالوگ و تعبیه شده.دفتر مرکزی در دالاس ، تگزاس ، تگزاس ابزار (TI) دارای شهرت دیرینه ای برای نوآوری و قابلیت اطمینان در صنعت الکترونیک ، خدمت به بخش های متنوعی از جمله خودرو ، صنعتی ، ارتباطات و الکترونیک مصرف کننده است.TI به دلیل داشتن نمونه کارها قوی از مدارهای یکپارچه با کارایی بالا شناخته شده است ، و GC5330IZEV تخصص این شرکت را در ارائه راه حل های پیچیده رادیویی دیجیتال نشان می دهد.با تمرکز بر کیفیت ، مقیاس پذیری و پشتیبانی از استانداردهای ارتباطی در حال ظهور ، تگزاس ابزار تضمین می کند که مؤلفه هایی مانند GC5330IZEV الزامات خواستار برنامه های مدرن RF و پردازش باند را برآورده می کنند.
