EP1C4F324C7N FPGA: برگه داده ، ویژگی ها ، برنامه نویسی و مشخصات

این راهنما همه چیز در مورد EP1C4F324C7N ، نوعی تراشه FPGA ساخته شده توسط اینتل است.این برای پروژه هایی که به عملکرد قوی نیاز دارند بسیار عالی است ، اما همچنین باید در بودجه بمانند.در این مقاله ، شما می آموزید که این تراشه چه کاری می تواند انجام دهد ، چگونه کار می کند ، از کجا استفاده می شود و چگونه می توانید آن را برنامه ریزی کنید.این که آیا شما در حال کار بر روی الکترونیک برای اتومبیل ها ، کارخانه ها یا حتی دستگاه های خانگی هستید ، این راهنما به شما کمک می کند تا درک کنید که چرا EP1C4F324C7N یک انتخاب هوشمندانه و انعطاف پذیر است.

کاتالوگ

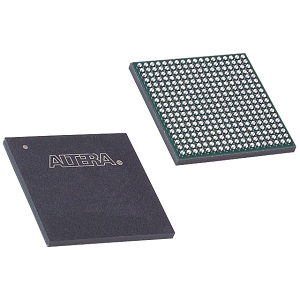

نمای کلی EP1C4F324C7N

در EP1C4F324C7N بخشی از سری FPGA Cyclone® Intel است ، که به طور خاص برای برنامه های مقرون به صرفه طراحی شده است که نیاز به تعادل خوب عملکرد و کم هزینه دارند.این FPGA دارای 4000 عنصر منطقی و 400 بلوک آرایه منطقی (آزمایشگاه ها) است که قابلیت های قوی برای طرح های پیچیدگی متوسط ​​را فراهم می کند.این شامل 76.5 کیلوبیت کل رم است و حداکثر 249 پین I/O را پشتیبانی می کند و آن را برای نیازهای مختلف واسطه بسیار متنوع می کند.با استفاده از فرکانس های حداکثر 320 مگاهرتز و با دامنه ولتاژ عرضه 1.425 ولت تا 1.575 ولت ، EP1C4F324C7N مجهز به رسیدگی به برنامه های خواستار است.این برنامه از طیف گسترده ای از استانداردهای I/O مانند LVTTL ، LVCMOS ، SSTL-2 و SSTL-3 پشتیبانی می کند و با انواع حافظه خارجی مانند DDR SDRAM سازگار است و باعث افزایش ابزار آن در پردازش سیگنال دیجیتال ، محاسبات تعبیه شده و سیستم های اتوماسیون می شود.

اگر به دنبال این هستید که عملیات خود را به راحتی با فناوری قابل اعتماد انجام دهید ، قرار دادن سفارش فله ای از این FPGA با ما می تواند به اطمینان حاصل شود که در دسترس بودن و سازگاری مورد نیاز پروژه های خود هستید.

مدل های CAD EP1C4F324C7N

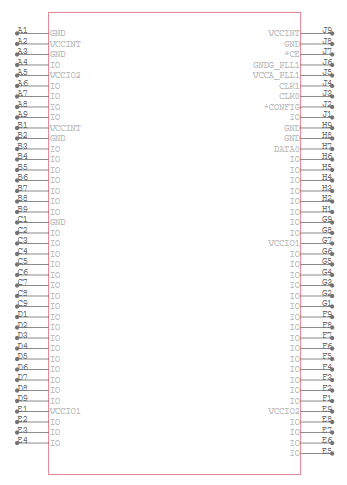

نماد EP1C4F324C7N

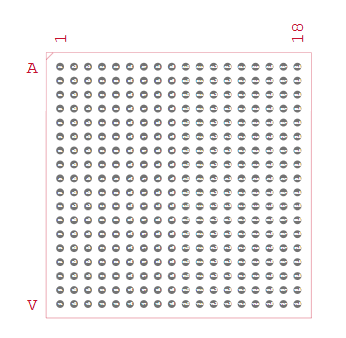

ردپای EP1C4F324C7N

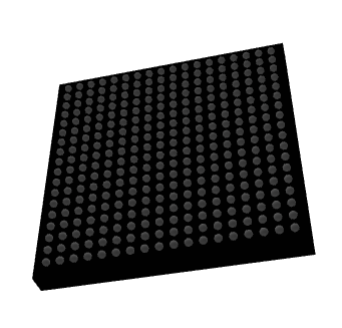

مدل 3D EP1C4F324C7N

ویژگی های EP1C4F324C7N

• عناصر منطقی: FPGA شامل 4000 عنصر منطقی است که امکان اجرای مدارهای منطق پیچیده و عملکردهای دیجیتال را به طور کارآمد فراهم می کند.

• بلوک های آرایه منطق (آزمایشگاه ها): این شامل 400 آزمایشگاه است که بلوک های اساسی ساختاری برای معماری FPGA هستند و طراحی تنظیمات منطق دیجیتال همه کاره را تسهیل می کنند.

• کل بیت های قوچ: FPGA مجهز به 76.5 کیلوبیت رم تعبیه شده است و منابع حافظه روی تراشه را برای پردازش و ذخیره سازی داده های پر سرعت فراهم می کند.

• تعداد پین های I/O: با 249 پین I/O قابل تنظیم کاربر ، EP1C4F324C7N از طیف گسترده ای از گزینه های رابط ، سازگار با استانداردهای مختلف سیگنال و اجزای الکترونیکی پشتیبانی می کند.

• بسامد عملیاتی: این می تواند در فرکانس های حداکثر 320 مگاهرتز کار کند و به آن اجازه می دهد تا کارهای محاسباتی با سرعت بالا و فرآیندها را به طور کارآمد انجام دهد.

• ولتاژ عرضه: این دستگاه در محدوده ولتاژ عرضه 1.425 ولت تا 1.575 ولت کار می کند و مدیریت انرژی انعطاف پذیر و قابل اعتماد را در برنامه های مختلف تضمین می کند.

• حلقه های قفل شده فاز (PLL): این حلقه ها برای مدیریت دقیق ساعت برای برنامه های حساس به زمان ، حلقه های قفل شده فاز را نشان می دهد.

• پشتیبانی از چندین استاندارد I/O: FPGA از استانداردهای مختلف I/O مانند LVTTL ، LVCMOS ، SSTL-2 و SSTL-3 پشتیبانی می کند که سازگاری آن را با طیف گسترده ای از اجزای و سیستم های الکترونیکی تقویت می کند.

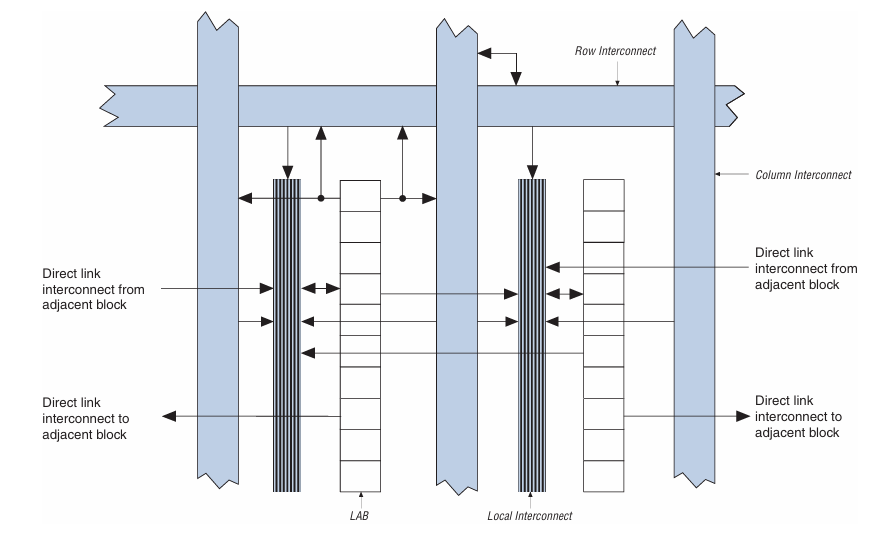

نمودار بلوک EP1C4F324C7N

نمودار ساختار اتصال را در یک FPGA نشان می دهد ، به طور خاص ارجاع EP1C4F324C7N دستگاه از سری Altera Cyclone.در هسته این طرح قرار دارد بلوک های آرایه منطق (آزمایشگاه ها) ، که ماژول های تراز عمودی هستند که حاوی خوشه های عناصر منطقی هستند که مسئول اجرای توابع منطق کاربر هستند.هر آزمایشگاه از طریق اتصالات پیوند مستقیم به آزمایشگاه های همسایه متصل می شود و امکان برقراری ارتباط با سرعت بالا و به حداقل رساندن تأخیر در انتشار سیگنال را فراهم می کند.این پیوندهای مستقیم انتقال داده های موضعی کارآمد بین بلوک های منطق مجاور را بدون مصرف منابع مسیریابی گسترده تر فراهم می کند.

اطراف آزمایشگاه ها دو نوع اصلی اتصال جهانی هستند: اتصال ردیف وت اتصال ستونبشراین خطوط آبی گسترده به عنوان بزرگراه های مسیریابی عمل می کنند و سیگنال ها را قادر می سازد تا در بخش های بزرگتر پارچه FPGA عبور کنند.اتصالات ردیف به صورت افقی اجرا می شوند ، در حالی که اتصال ستون به صورت عمودی اجرا می شود.آنها ارتباط بین بلوک های منطقی دوردست و رابط را با عناصر ورودی/خروجی یا سایر واحدهای کاربردی که در سراسر تراشه قرار دارند ، تسهیل می کنند.

اتصال محلی بین آزمایشگاه ها قرار دارد و به عنوان یک پارچه سوئیچینگ است که به اتصالات جهانی با آزمایشگاه ها می پردازد.این امکان را به شما می دهد تا بلوک های منطقی به سیگنال ها از هر دو اتصال مستقیم و جهانی دسترسی پیدا کنند.این سلسله مراتب مسیریابی ، ترکیب مسیرهای مستقیم ، محلی ، ردیف و ستون ، یک رویکرد انعطاف پذیر و مقیاس پذیر برای توزیع سیگنال ، بهینه سازی عملکرد و استفاده از منطق در EP1C4F324C7N FPGA فراهم می کند.

مشخصات EP1C4F324C7N

نوع	پارامتر
سازنده	Altera/Intel
سری	سیکلون
بسته بندی	سینی
وضعیت جزئی	منسوخ
تعداد آزمایشگاه ها/CLBS	400
تعداد عناصر/سلول های منطقی	4000
کل بیت های قوچ	78،336
تعداد I/O	249
ولتاژ - عرضه	1.425V ~ 1.575V
نوع نصب	سطح سطح
دمای عملیاتی	0 درجه سانتیگراد 85 درجه سانتیگراد (TJ)
بسته / مورد	324 BGA
بسته دستگاه تأمین کننده	324-fbga (19x19)
شماره محصول پایه	EP1C4

برنامه های EP1C4F324C7N

تجهیزات شبکه سازی

EP1C4F324C7N برای استفاده در دستگاه های شبکه ای مانند سوئیچ ، روتر و مودم بسیار مناسب است.این کمک می کند تا ترافیک داده ها به طور کارآمد ، بهبود توان و کاهش تأخیر برای حفظ عملیات شبکه با کارایی بالا کمک کند.

اتوماسیون صنعتی

در زمینه اتوماسیون صنعتی ، از این FPGA می توان برای کنترل ماشین آلات و سیستم های روباتیک استفاده کرد.توانایی آن در پردازش الگوریتم های پیچیده به سرعت امکان کنترل و نظارت ، افزایش بهره وری و ایمنی در محیط های تولید را فراهم می کند.

لوازم الکترونیکی مصرف کننده

EP1C4F324C7N برنامه هایی در الکترونیک مصرفی ، به ویژه در رانندگی با نمایشگرهای با وضوح بالا و مدیریت رابط های تعاملی در دستگاه هایی مانند تلویزیون های هوشمند و سیستم های پیشرفته اتوماسیون خانگی پیدا می کند.قابلیت های پردازش قوی آن ، تجربیات صاف و پاسخگو را تضمین می کند.

سیستم های خودرو

در برنامه های کاربردی خودرو ، این FPGA به عملکرد سیستم های پیشرفته کمک به راننده (ADA) و سیستم های سرگرمی در وسایل نقلیه کمک می کند.این برنامه از پردازش و تصمیم گیری برای ویژگی های ایمنی و سرگرمی در وسایل نقلیه مدرن پشتیبانی می کند.

هوافضا و دفاع

FPGA همچنین در بخش های هوافضا و دفاعی کاربرد دارد ، جایی که وظایف پردازش سیگنال و تصویر را برای سیستم های رادار و ارتباطی انجام می دهد.قابلیت اطمینان و توانایی بالای آن در شرایط شدید ، آن را برای برنامه های نظامی و هوافضا ایده آل می کند.

قسمتهای مشابه EP1C4F324C7N

• EP1C4F324C8N

• EP1C4F324I7N

• EP1C4F324C8

مراحل برنامه نویسی EP1C4F324C7N

1. ایجاد طراحی: با نوشتن طرح خود با استفاده از یک زبان توصیف سخت افزاری ، مانند VHDL یا Verilog شروع کنید.این کد ساختار منطقی و عملکرد اجرای سخت افزار شما را تعریف می کند.مهم است که ایده سخت افزاری خود را به HDL دقیق ترجمه کنید تا اطمینان حاصل شود که FPGA همانطور که انتظار می رود رفتار می کند.قبل از اقدام به اجرای سخت افزار ، کد HDL خود را با استفاده از نرم افزار شبیه سازی شبیه سازی کنید.این مرحله منطق و عملکرد طراحی شما را در یک محیط مجازی آزمایش می کند و به شما امکان می دهد خطاها را در مراحل اولیه توسعه شناسایی و اصلاح کنید.

2. تدوین و سنتز : از نرم افزار کوارتوس II Altera برای کامپایل و سنتز کد HDL خود استفاده کنید.تدوین HDL شما را به لیست خالص ترجمه می کند ، توضیحی عمومی از سخت افزار FPGA که طراحی شما را به عناصر منطقی و منابع مسیریابی ترسیم می کند.فرآیند اتصالات ، بخشی از گردش کار کوارتوس II ، شامل قرار دادن و مسیریابی طراحی شما در FPGA است.این امر قرار دادن عناصر منطقی و مسیریابی اتصالات برای برآورده کردن نیازهای عملکرد و به حداقل رساندن مصرف منابع را بهینه می کند.

3. انتساب پین: برنامه ریز پین در کوارتوس II به شما امکان می دهد پین های خاصی را در FPGA به ورودی ها و خروجی های تعریف شده در کد HDL خود اختصاص دهید.انتساب مناسب پین برای اتصال فیزیکی و تعامل FPGA با سایر اجزای سخت افزاری موجود در سیستم شما مناسب است.

4. تجزیه و تحلیل زمان بندی: از آنالایزر زمان بندی TimeQuest استفاده کنید تا اطمینان حاصل شود که طراحی شما با الزامات زمان بندی مطابقت دارد.این ابزار برای تنظیم و نگه داشتن زمان و عملکرد کلی زمانبندی ، به جلوگیری از مواردی از قبیل فساد داده و بی ثباتی سیستم کمک می کند.

5. تولید پرونده برنامه نویسی: پس از تدوین ، سنتز و تأیید برای زمان بندی ، از ابزار Assembler در کوارتوس II برای تولید یک فایل برنامه نویسی استفاده کنید.این پرونده ، به طور معمول با برنامه افزودنی .sof (پرونده شیء SRAM) یا .pof (پرونده شیء قابل برنامه ریزی) ، شامل داده های پیکربندی برای FPGA است.

6. برنامه نویسی دستگاه: صفحه FPGA را با استفاده از رابط JTAG مانند USB-Blaster به رایانه خود وصل کنید.این رابط برای انتقال فایل برنامه نویسی از رایانه به FPGA استفاده می شود.برای بارگیری و انتقال فایل برنامه نویسی به FPGA ، ابزار برنامه نویس کوارتوس II را باز کنید.این مرحله FPGA را با طراحی شما پیکربندی می کند ، در واقع "برنامه نویسی" دستگاه را برای انجام توابع مورد نظر انجام می دهد.

7. تأیید: پس از برنامه ریزی FPGA ، آزمایش عملکردی را انجام دهید تا تأیید شود که FPGA مطابق مشخصات طراحی به درستی کار می کند.این آزمایش می تواند شامل موارد آزمایش در محیط آزمایشگاه ، بررسی عملیات رابط و اطمینان از تعامل FPGA به درستی با سایر اجزای سخت افزاری باشد.

مزایای EP1C4F324C7N

انعطاف پذیری و پیکربندی مجدد

EP1C4F324C7N انعطاف پذیری بی نظیری را در مقایسه با میکروکنترلرها و ASIC ها ارائه می دهد ، که پس از تولید در عملکرد آنها ثابت هستند.این FPGA را می توان دوباره برنامه ریزی کرد تا با الزامات جدید یا تغییرات در طراحی سیستم برای برنامه هایی که با گذشت زمان تکامل می یابند ، سازگار شود.این امکان پذیر بودن امکان به روزرسانی سیستم های خود را بدون جایگزینی سخت افزار ، کاهش هزینه و زمان توسعه ، به روز می کند.

قابلیت های پردازش موازی

EP1C4F324C7N با توانایی خود در اجرای چندین عملیات به طور همزمان ، در محیط هایی که نیاز به محاسبات با کارایی بالا دارند ، برتری دارد.این قابلیت پردازش موازی یک مزیت نسبت به میکروکنترلرهای سنتی است که به صورت متوالی کار می کنند و FPGA را برای برنامه های فشرده مانند پردازش سیگنال دیجیتال ، پردازش فیلم و سیستم های کنترل پیچیده مناسب تر می کند.

اجرای سخت افزار سفارشی

FPGA امکان طراحی منطق سخت افزاری سفارشی متناسب با نیازهای عملیاتی کاربر را فراهم می کند.این بدان معناست که EP1C4F324C7N می تواند بهینه سازی شود تا کارهای خاص را با کارآمدتر از پردازنده های استاندارد یا ASIC ها انجام دهد ، و عملکرد برتر و راندمان انرژی را برای برنامه های تخصصی فراهم می کند.

مقرون به صرفه بودن برای تولید کم و میانه حجم

برای پروژه هایی که حجم تولید هزینه بالای توسعه ASIC را توجیه نمی کند ، EP1C4F324C7N یک جایگزین مقرون به صرفه ارائه می دهد.این مزایای سخت افزار سفارشی را بدون سرمایه گذاری قابل توجه پیش فرض مورد نیاز برای طراحی و ساخت ASIC فراهم می کند و آن را برای نمونه های اولیه ، پروژه های کوچک و متوسط ​​یا کاربردهای تخصصی صنعتی ایده آل می کند.

ادغام و راندمان فضا

امکان ادغام چندین توابع و مؤلفه ها در یک تراشه FPGA واحد ، EP1C4F324C7N را در برنامه های محدود شده با فضا بسیار ارزشمند می کند.این ادغام منجر به طراحی دستگاه های کوچکتر و جمع و جور تر ، عالی در الکترونیک قابل حمل ، برنامه های کاربردی خودرو و سایر سناریوها می شود که در آن به راندمان فضا مورد نیاز است.

ابعاد بسته بندی EP1C4F324C7N

• نوع بسته بندی: 324 پین آرایه شبکه توپ خوب (FBGA)

• اندازه بسته بندی (طول x): 19 میلی متر در 19 میلی متر

• حداکثر ارتفاع صندلی: 3.5 میلی متر

• زمین پایانی: 1 میلی متر

تولید کننده EP1C4F324C7N

EP1C4F324C7N یک آرایه دروازه قابل برنامه ریزی در زمینه (FPGA) است که توسط ساخته شده است این کشور، به دنبال کسب آنها از Altera.به عنوان بخشی از سری Cyclone® Intel ، این FPGA بخشی از نمونه کارها گسترده اینتل از راه حل های فناوری یکپارچه را نشان می دهد.اینتل ، یک رهبر در صنعت نیمه هادی ، فناوری های پیشرفته تولید و پشتیبانی گسترده را برای ارائه راه حل های FPGA قوی ، از جمله EP1C4F324C7N ، که دارای قابلیت های منطق پیچیده در یک فاکتور شکل جمع و جور است ، ادغام می کند.این FPGA تعهد اینتل را برای ارائه مؤلفه های محاسباتی با کارایی بالا که نیازهای تکنولوژیکی متنوع را تأمین می کند ، برجسته می کند.

پایان

این که آیا شما در حال توسعه منطق کنترل سفارشی ، ایجاد سیستم های ارتباطی با سرعت بالا یا نمونه سازی توابع دیجیتالی تخصصی هستید ، EP1C4F324C7N FPGA تعادل مطلوب عملکرد ، انعطاف پذیری و هزینه را ارائه می دهد.با سازگاری گسترده I/O ، حافظه یکپارچه و قابلیت استفاده مجدد کارآمد ، از طرح های مقیاس پذیر و کارآمد در طیف گسترده ای از برنامه های مدرن پشتیبانی می کند.این FPGA با حمایت از پشتیبانی پیشرو در صنعت اینتل ، یک راه حل قابل اعتماد و سازگار برای جستجوی منطق قابل برنامه ریزی قوی در استقرار کم و میانه با حجم است.
