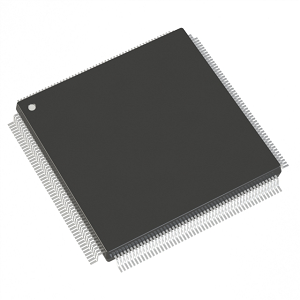

EPF8820AQC208-4 FPGA: ویژگی ها ، مشخصات ، برنامه نویسی و برگه داده

این راهنما همه چیز در مورد EPF8820AQC208-4 ، یک تراشه قدرتمند و انعطاف پذیر به نام FPGA (آرایه دروازه قابل برنامه ریزی) است.این تراشه برای ساخت سیستم های دیجیتالی سفارشی مانند آنهایی که در شبکه های AI ، 5G ، دستگاه های هوشمند و دستگاه های کارخانه یافت می شوند ، استفاده می شود.در این راهنما ، شما می آموزید که تراشه چه کاری می تواند انجام دهد ، ویژگی های اصلی آن ، نحوه کار آن و نحوه برنامه ریزی آن برای کارهای مختلف.

کاتالوگ

نمای کلی EPF8820AQC208-4

در EPF8820AQC208-4 بخشی از سری Flex 8000 Intel از آرایه های دروازه قابل برنامه ریزی فیلد (FPGAS) است که در ابتدا توسط Altera طراحی شده است.این مدل دارای 84 بلوک آرایه منطق (آزمایشگاه ها) است و 152 پین ورودی/خروجی را که در یک بسته مسطح 208 پین (QFP) محصور شده است ، ارائه می دهد.این سری به دلیل ترکیب معماری دقیق و قابلیت ثبت گسترده FPGA های سنتی با سرعت و تأخیر قابل پیش بینی به تأخیر در دستگاه های منطقی قابل برنامه ریزی قابل حذف (EPLD) شناخته شده است ، و آن را به یک انتخاب همه کاره برای برنامه هایی مانند پردازش سیگنال دیجیتال و دستکاری مسیر داده تبدیل می کند.دستگاه های Flex 8000 ، از جمله EPF8820AQC208-4 ، با رابط چند ولت I/O آنها متمایز می شوند و آنها را قادر می سازد تا با ولتاژهای مختلف سیستم سازگار شوند ، سازگاری سیستم و انعطاف پذیری را افزایش دهند.این ویژگی در محیط های پیچیده دیجیتالی که سطح ولتاژ مختلف متداول است ، مفید است.این خانواده همچنین شامل مدل های دیگری مانند EPF81500A ، EPF81188A ، EPF8820A و EPF8636A است که همه ویژگی های مشابهی را به اشتراک می گذارند اما متناسب با نیازهای مختلف مقیاس پذیر هستند.

اگر به دنبال استفاده از فناوری پیشرفته FPGA برای تجارت خود هستید ، در نظر بگیرید که یک سفارش فله با ما قرار دهید زیرا EPF8820AQC208-4 ترکیبی چشمگیر از عملکرد و انعطاف پذیری را ارائه می دهد.

مدل های CAD EPF8820AQC208-4

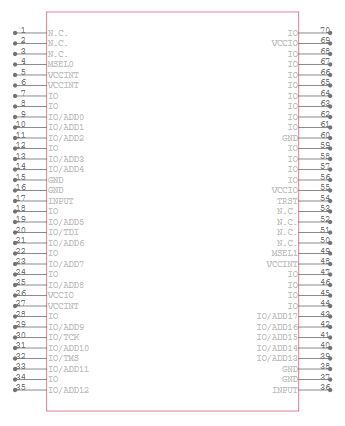

نماد EPF8820AQC208-4

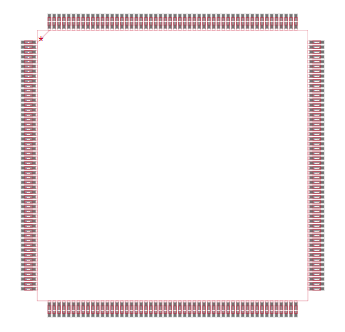

ردپای EPF8820AQC208-4

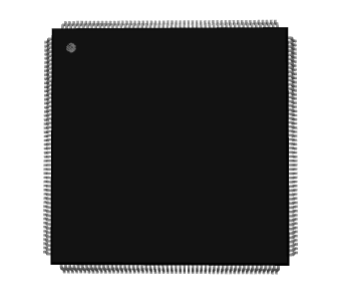

مدل 3D EPF8820AQC208-4

ویژگی های EPF8820AQC208-4

• ظرفیت منطقی: EPF8820AQC208-4 مجهز به 8000 دروازه منطقی و 672 عناصر منطقی است که یک بستر قوی برای اجرای توابع دیجیتالی پیچیده فراهم می کند.این ظرفیت منطق بالا امکان اجرای طراحی همه کاره ، پذیرایی از طیف گسترده ای از کارهای محاسباتی و طرح های منطق دیجیتال را فراهم می کند.

• پین های ورودی/خروجی: با 152 پین ورودی/خروجی ، این FPGA گزینه های اتصال گسترده ای را ارائه می دهد ، و آن را با الزامات مختلف رابط سازگار می کند.این ویژگی تضمین می کند که می تواند چندین جریان داده را به طور همزمان مدیریت کند ، ایده آل برای برنامه هایی که نیاز به اتصال بالایی مانند سیستم های ارتباطات از راه دور و پردازش پیچیده سیگنال دیجیتال دارند.

• بلوک های منطقی قابل تنظیم (CLB): این دستگاه شامل 84 بلوک منطقی قابل تنظیم است که ویژگی های اصلی معماری هستند که انعطاف پذیری را برای اجرای مدارهای منطقی سفارشی فراهم می کنند.هر CLB را می توان برای انجام انواع عملکردهای منطقی برنامه ریزی کرد ، که باعث افزایش سازگاری FPGA با نیازهای خاص پروژه می شود.

• ولتاژ عملیاتی: این FPGA در محدوده ولتاژ عرضه از 4.75 ولت تا 5.25 ولت عمل می کند و با نیازهای قدرت سیستم دیجیتال استاندارد هماهنگ است.این دامنه ولتاژ عملکرد پایدار و سازگاری با مدارهای دیجیتالی 5 ولت معمولی را تضمین می کند و نیاز به اجزای تنظیم ولتاژ اضافی را به حداقل می رساند.

• دامنه دما: برای عملکرد مؤثر در دما از 0 درجه سانتیگراد تا 70 درجه سانتیگراد ، EPF8820AQC208-4 برای عملکرد در اکثر محیط های کنترل شده مناسب است.این انعطاف پذیری دما عملکرد قابل اعتماد را در انواع تنظیمات ، از کاربردهای صنعتی گرفته تا الکترونیک مصرفی ، که در آن نوسانات دما می تواند یک نگرانی باشد ، تضمین می کند.

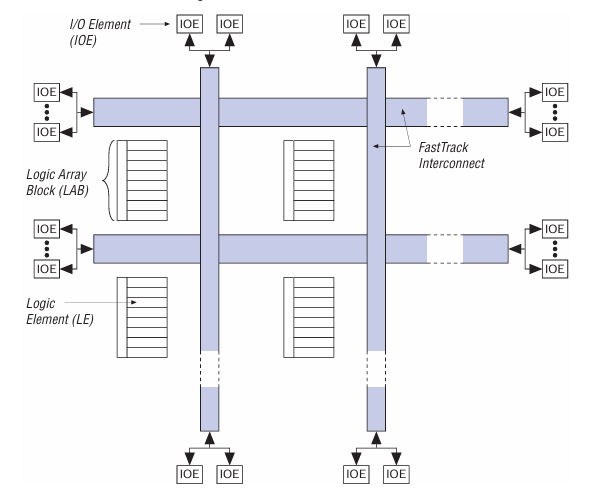

نمودار بلوک EPF8820AQC208-4

این نمودار معماری داخلی FPGA سری Altera Flex 8000 را نشان می دهد ، به طور خاص برای EPF8820AQC208-4 دستگاهدر هسته ساختار بلوک های آرایه منطق (آزمایشگاه ها) وجود دارد که خوشه های عناصر منطقی (LES) هستند.این آزمایشگاه ها در سراسر تراشه توزیع شده و به عنوان بلوک های اصلی ساختمانی برای اجرای توابع منطقی عمل می کنند.هر LE در یک آزمایشگاه می تواند عملیات منطقی اساسی را انجام دهد و آزمایشگاه ها برای اجرای سیستم های دیجیتالی پیچیده با هم کار می کنند.اطراف آزمایشگاه ها عناصر I/O (IOES) هستند که در امتداد حاشیه دستگاه قرار می گیرند.این IOE ها تعامل بین منطق داخلی و سیگنال های خارجی را کنترل می کنند و آنها را برای ادغام FPGA با سایر اجزای موجود در یک سیستم مهم می کند.IOES از طریق اتصال FastTrack ، یک شبکه مسیریابی اختصاصی که به طور مؤثر IOES ، LABS و سایر مؤلفه های داخلی را پیوند می دهد ، به منطق داخلی متصل می شوند.این اتصال به سیگنال ها اجازه می دهد تا به سرعت در سراسر FPGA حرکت کنند و از پردازش داده های پر سرعت و مسیرهای ارتباطی قابل اعتماد اطمینان حاصل کنند.

مشخصات EPF8820AQC208-4

نوع	پارامتر
سازنده	Altera/Intel
سری	8000 فلکس
بسته بندی	سینی
وضعیت جزئی	منسوخ
تعداد آزمایشگاه ها/CLBS	84
تعداد عناصر/سلول های منطقی	672
تعداد I/O	152
تعداد دروازه ها	8000
ولتاژ - عرضه	4.75V ~ 5.25V
نوع نصب	سطح سطح
دمای عملیاتی	0 درجه سانتیگراد 70 درجه سانتیگراد (TA)
بسته / مورد	208-bfqfp
بسته دستگاه تأمین کننده	208-pqfp (28x28)
شماره محصول پایه	EPF8820

برنامه های EPF8820AQC208-4

هوش مصنوعی (AI)

FPGA در AI برای تسریع در الگوریتم های یادگیری ماشین و فعال کردن اجرای شبکه های عصبی کارآمد استفاده می شود.توانایی آن در پیکربندی سریع به آن اجازه می دهد تا با مدل ها و وظایف مختلف AI سازگار شود و آن را به یک مؤلفه ارزشمند در توسعه برنامه های پاسخگو AI تبدیل کند.

فناوری 5G

در ارتباطات 5G ، قابلیت پردازش قوی EPF8820AQC208-4 برای مدیریت پروتکل های پیچیده و رسیدگی به حجم های زیادی از داده ها بسیار عالی است.این امر آن را برای ایستگاه های پایه و زیرساخت های شبکه ای که نیاز به پردازش و عملکرد داده های با سرعت بالا دارند ، ایده آل می کند.

محاسبات ابری

FPGA در محیط های محاسباتی ابری برای افزایش سرعت پردازش داده ها و بهبود راندمان بار کار استفاده می شود.تطبیق پذیری آن در انجام کارهای موازی ، آن را به یک انتخاب عالی برای تسریع در برنامه ها و خدمات مبتنی بر ابر تبدیل می کند.

فناوری بی سیم

این سیستم برای سیستم های ارتباطی بی سیم یکپارچه است ، و از طیف وسیعی از فناوری ها از Wi-Fi تا شبکه های همراه پیشرفته پشتیبانی می کند.ظرفیت FPGA برای پردازش چندین پروتکل ارتباطی به طور همزمان باعث می شود که نیاز به توسعه و تقویت دستگاه های بی سیم داشته باشد.

کنترل صنعتی

در تنظیمات صنعتی ، از EPF8820AQC208-4 در سیستم های اتوماسیون استفاده می شود که در آن دقت و قابلیت اطمینان از اهمیت برخوردار است.این کنترل و نظارت بر فرآیندهای صنعتی را تسهیل می کند و به افزایش کارایی و ایمنی در محیط های تولید کمک می کند.

اینترنت چیزها (IoT)

FPGA با پردازش و تجزیه و تحلیل داده ها از بسیاری از سنسورها و دستگاه ها در زیرساخت های IoT نقش دارد.این قابلیت برای فعال کردن شهرهای هوشمند ، خانه های هوشمند و سایر برنامه های IoT که در آن تصمیم گیری سریع بر اساس داده های سنسور مورد نیاز است ، مهم است.

تجهیزات پزشکی

در زمینه پزشکی ، EPF8820AQC208-4 قابلیت های تجهیزات تشخیصی و تصویربرداری و همچنین سیستم های نظارت بر بیمار را افزایش می دهد.قدرت پردازش آن تجزیه و تحلیل سریع و دقیق در تشخیص پزشکی و درمان را تضمین می کند.

قسمتهای مشابه EPF8820AQC208-4

• EPF8820AQC208-2

• EPF8820AQC160-4

• EPF8820ATC144-3

مزایای EPF8820AQC208-4

قابلیت های پردازش موازی

EPF8820AQC208-4 در محیط هایی که به دلیل معماری پردازش موازی ذاتی خود نیاز به عملیات متعدد دارند ، برتری دارد.این قابلیت به آن اجازه می دهد تا از میکروکنترلرها و پردازنده های سنتی که به طور متوالی وظایف را پردازش می کنند ، بهتر عمل کند و آن را برای برنامه هایی مانند پردازش ویدیو ، دستکاری داده های پیچیده و نظارت بر سیستم ایده آل می کند.

قابلیت استفاده مجدد سخت افزار

یکی از برجسته FPGA توانایی آن در تنظیم مجدد پس از استقرار است.این قابلیت بازسازی به این معنی است که می توانید عملکرد دستگاه را به روز کنید و بدون نیاز به جایگزینی سخت افزار ، با استانداردها یا پروتکل های جدید سازگار شوید.این انعطاف پذیری در صنایعی که پیشرفتهای فناوری سریع و مکرر است ، ارزشمند است و امکان استفاده طولانی مدت دستگاه و حمایت از سرمایه گذاری را فراهم می کند.

سفارشی سازی برای برنامه های خاص

این دستگاه اجازه می دهد تا سفارشی سازی عمیق را برآورده کند تا نیازهای دقیق کاربر یا برنامه را برآورده کند.شما می توانید FPGA را برای انجام توابع منطقی تخصصی ، بهینه سازی دستگاه برای کارهای خاص برنامه ریزی کنید ، که به نوبه خود هم عملکرد و هم کارآیی را افزایش می دهد.این سطح از سفارشی سازی یک مزیت در برنامه های سفارشی و طاقچه است که در آن راه حل های خارج از قفسه ناکافی است.

نمونه سازی سریع و توسعه

EPF8820AQC208-4 از نمونه سازی سریع پشتیبانی می کند ، و این امکان را برای تکرار و اصلاح سریع طرح های آنها فراهم می کند.این قابلیت توسعه سریع باعث کاهش زمان به بازار برای محصولات جدید می شود و به شرکت ها اجازه می دهد تا با سرعت بیشتری به نیازهای بازار یا تغییرات فناوری پاسخ دهند.این یک مزیت در بخش های رقابتی است که در آن اول می تواند رهبری بازار را تعریف کند.

ادغام چندین توابع

FPGA با داشتن ظرفیت منطق قابل توجه و گزینه های متعدد I/O ، می تواند چندین توابع را بر روی یک تراشه واحد ادغام کند.این ادغام نیاز به چندین مؤلفه مجزا ، ساده سازی طراحی ، کاهش ردپای سخت افزار و کاهش بالقوه کاهش می یابد.چنین ادغام در ایجاد دستگاه های الکترونیکی فشرده تر و کارآمدتر ، به ویژه در الکترونیک و سیستم های تعبیه شده مفید است.

مراحل برنامه نویسی EPF8820AQC208-4

1. ورودی طراحی: این مرحله شامل تعریف مدارهای منطقی و عملکردهای سیستم است که FPGA پیاده سازی خواهد کرد.می توانید از روشهای مختلفی مانند ضبط شماتیک ، زبان های توضیحات سخت افزاری مانند AHDL ، VHDL یا Verilog و ویرایش شکل موج استفاده کنید.نرم افزار توسعه Max+Plus II Altera ابزارهایی را برای همه این روشها فراهم می کند و ورود و سازماندهی طراحی شما را تسهیل می کند.

2. تدوین و سنتز: پس از ورود به طراحی ، باید گردآوری و سنتز شود.این فرآیند شامل ترجمه طراحی سطح بالا به فرمی است که بر روی آرایه فیزیکی FPGA از بلوک های منطقی و معماری مسیریابی نقشه برداری می کند.ابزار سنتز در Max+Plus II خطاهای منطقی را بررسی می کند ، طراحی را برای سرعت و منطقه بهینه می کند و آن را برای اجرای فیزیکی در FPGA آماده می کند.

3. تجزیه و تحلیل شبیه سازی و زمان بندی: قبل از برنامه ریزی جسمی FPGA ، شبیه سازی طرح برای اطمینان از رفتار آن مطابق آنچه انتظار می رود ، مهم است.شبیه سازی به تأیید صحت عملکردی و تجزیه و تحلیل زمان بندی کمک می کند ، که تضمین می کند که تمام عملیات در FPGA محدودیت های زمان بندی مشخص شده را برآورده می کند.این مرحله به شناسایی و رفع خطاها قبل از پیکربندی ، صرفه جویی در وقت و منابع مربوط به اشکال زدایی پس از پیکربندی کمک می کند.

4. تولید داده پیکربندی: پس از تأیید و آماده سازی طرح ، مرحله بعدی تولید داده های پیکربندی است.این داده ها یک فایل باینری است که شامل تمام اطلاعات مورد نیاز برای پیکربندی بلوک های منطقی FPGA و اتصال مطابق با طرح است.این پرونده توسط نرم افزار توسعه تولید می شود و برای برنامه ریزی FPGA استفاده می شود.

5. پیکربندی دستگاه : پس از تهیه داده های پیکربندی ، EPF8820AQC208-4 FPGA را می توان با استفاده از روشهای مختلف متناسب با نیازهای مختلف سیستم برنامه ریزی کرد.پیکربندی سریال فعال (AS) به FPGA اجازه می دهد تا فرآیند را کنترل کند و مستقیماً به یک دستگاه پیکربندی سریال متصل شود.از طرف دیگر ، در روش موازی فعال بالا/پایین (APU/APD) ، FPGA داده ها را از یک دستگاه پیکربندی موازی بارگیری می کند ، و به طور فعال جریان داده ها را مدیریت می کند.برای تنظیمات ساده تر ، گزینه سریال Passive (PS) به یک کنترلر خارجی اجازه می دهد تا داده های سریال را مستقیماً به FPGA ارسال کند بدون اینکه مداخله آن در فرآیند کنترل باشد.سرانجام ، رویکرد همگام/ناهمزمان موازی منفعل (PPS/PPA) از یک اتوبوس داده موازی استفاده می کند که توسط یک کنترلر خارجی کنترل می شود تا FPGA را برنامه ریزی کند.انتخاب یک طرح پیکربندی در درجه اول توسط نیازهای برنامه خاص و منابع موجود در معماری سیستم ، تضمین انعطاف پذیری و سازگاری در استقرار FPGA است.

7. پیکربندی مجدد در سیستم: این ویژگی اجازه می دهد تا FPGA در حالی که هنوز در سیستم عملیاتی است ، دوباره برنامه ریزی شود.این برای برنامه هایی که نیاز به به روزرسانی بدون خرابی دارند یا برای سیستمهایی که باید با عملکردهای جدید بدون تغییر سخت افزار سازگار باشند ، مفید است.این شامل بخشی یا به طور کامل تنظیم مجدد FPGA با بارگذاری داده های پیکربندی جدید در حالی که سیستم فعال است.

ابعاد بسته بندی EPF8820AQC208-4

• نوع بسته بندی: 208 پین PQFP (بسته پلاستیکی چهار مسطح)

• اندازه بسته بندی: 28 میلی متر x 28 میلی متر

• نوع نصب: نصب سطح

تولید کننده EPF8820AQC208-4

EPF8820AQC208-4 توسط تولید می شود این کشور، پس از کسب شرکت Altera در سال 2015. در ابتدا توسط ALTERA به عنوان بخشی از سری Flex 8000 FPGA ساخته شده است ، این دستگاه میراث Altera را در تولید دستگاه های منطق قابل برنامه ریزی قابل انعطاف و با چگالی بالا متناسب با طرح های دیجیتالی سفارشی منعکس می کند.پس از کسب ، اینتل خطوط تولید Altera را در گروه راه حل های قابل برنامه ریزی خود یکپارچه کرد و از ادامه پشتیبانی و پیشرفت فن آوری های FPGA تحت نام تجاری Intel اطمینان حاصل کرد.در نتیجه ، EPF8820AQC208-4 اکنون به طور رسمی به عنوان یک محصول Intel FPGA شناخته می شود ، اگرچه شماره قسمت اصلی Altera خود را حفظ می کند.

پایان

EPF8820AQC208-4 به عنوان یک راه حل انعطاف پذیر و قدرتمند برای سیستم های دیجیتالی مدرن که نیاز به پردازش با سرعت بالا ، ادغام سطح سیستم و قابلیت بازسازی میدانی دارند ، معرفی می شود.با حمایت از میراث و تعالی طراحی میراث اینتل ، از برنامه های متنوع از یادگیری ماشین تا ارتباطات بی سیم و اتوماسیون صنعتی پشتیبانی می کند.این راهنما بینش هایی را در مورد استفاده از قابلیت های کامل این FPGA ، خواه نمونه سازی ، مقیاس بندی تولید و یا بهینه سازی گردش کار پیشرفته دیجیتال ، مجهز کند.

برگه داده PDF

برگه های داده EPF8820AQC208-4:

Flex 8000.pdf
