ایزولاتور برق: اصل کار، انواع و کاربردها

جداکننده های الکتریکی به شما کمک می کنند تا با خیال راحت بخش هایی از یک سیستم الکتریکی را از برق جدا کنید.در این مقاله می آموزید که جداکننده الکتریکی چیست، چرا برای ایمنی مهم است و چگونه در شرایط بدون بار کار می کند.همچنین اجزای اصلی آن، انواع متداول و تفاوت آن با مدار شکن را خواهید فهمید.در انتها خواهید دید که در کجای سیستم های الکتریکی از ایزولاتورها استفاده می شود.

کاتالوگ

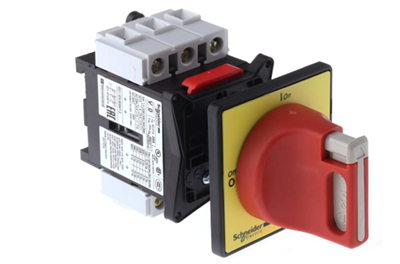

شکل 1. جداکننده برق

ایزولاتور برق چیست؟

ایزولاتور الکتریکی یک وسیله کلید مکانیکی است که برای قطع کامل بخشی از مدار الکتریکی از منبع تغذیه استفاده می شود.هدف اصلی آن اطمینان از شرایط کار ایمن با ایجاد یک جدایی واضح و قابل مشاهده بین بخش های دارای انرژی و بدون انرژی است.بر خلاف دستگاه های اتوماتیک، ایزولاتور به صورت دستی کار می کند و فقط برای جداسازی طراحی شده است، نه برای قطع جریان.این یک شکست فیزیکی در مدار ایجاد می کند تا بتوانید با خیال راحت تعمیر و نگهداری یا بازرسی را انجام دهید.عایق های الکتریکی به طور گسترده در سیستم های قدرت برای بهبود ایمنی و جلوگیری از تماس تصادفی با اجزای برق استفاده می شود.

چرا جدا کننده های الکتریکی مهم هستند؟

جدا کننده های الکتریکی برای حفظ ایمنی در سیستم های الکتریکی، به ویژه در حین کار تعمیر و نگهداری مناسب هستند.آنها اطمینان حاصل می کنند که بخشی از مدار کاملاً قطع شده است و خطر برق گرفتگی یا آسیب تجهیزات را کاهش می دهد.با ایجاد یک شکاف باز قابل مشاهده، جداسازها به تأیید اینکه هیچ جریانی در قسمت جدا شده جریان ندارد کمک می‌کنند.این کار باعث می شود با اطمینان کار روی تجهیزات ولتاژ بالا ایمن تر شود.جداکننده‌های الکتریکی همچنین به جلوگیری از برق‌گیری تصادفی کمک می‌کنند، که می‌تواند منجر به خطرات جدی در محیط‌های صنعتی و توزیع برق شود.

اصل کار جدا کننده برق

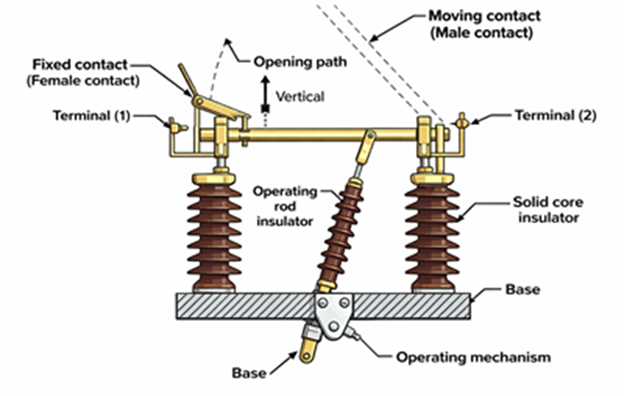

شکل 2. نمودار کار جدا کننده الکتریکی

ایزولاتور الکتریکی تنها زمانی کار می کند که جریان باری در مدار جریان نداشته باشد و شرایط سوئیچینگ ایمن را تضمین کند.هنگامی که جداکننده باز می شود، کنتاکت متحرک آن از کنتاکت ثابت جدا می شود تا یک شکاف هوای شفاف ایجاد شود.این شکاف هوا به عنوان یک مانع قابل مشاهده عمل می کند که قطع برق را تایید می کند.عمل باز کردن معمولاً از طریق یک مکانیسم عملیاتی مکانیکی انجام می شود که امکان حرکت صاف و کنترل شده را فراهم می کند.از آنجایی که در حین کار جریانی وجود ندارد، هیچ قوسی بین کنتاکت ها ایجاد نمی شود.جداساز در حالت باز باقی می ماند تا ایزوله کامل را حفظ کند تا زمانی که دوباره به صورت دستی بسته شود.این اصل عملیاتی ساده جداسازی مطمئن و ایمن مدارهای الکتریکی را تضمین می کند.

اجزای یک جدا کننده الکتریکی

• تماس ثابت

کنتاکت ثابت یک قسمت رسانای ثابت است که به خط ورودی یا خروجی متصل است.هنگامی که جداکننده بسته است، یک نقطه پایدار برای اتصال الکتریکی فراهم می کند.این قطعه برای کنترل ولتاژ بالا و حفظ تماس قابل اعتماد با حداقل مقاومت طراحی شده است.

• در حال حرکت مخاطب

کنتاکت متحرک بخشی است که مدار را به صورت فیزیکی باز یا بسته می کند.برای ایجاد یا حذف اتصال الکتریکی از تماس ثابت دور یا به سمت آن حرکت می کند.طراحی آن عملکرد صاف و تراز مناسب را در هنگام تعویض تضمین می کند.

• عایق ها

عایق ها از قطعات رسانا حمایت می کنند و از جریان ناخواسته به زمین یا سازه جلوگیری می کنند.آنها معمولاً از پرسلن یا مواد کامپوزیت برای استحکام الکتریکی بالا ساخته می شوند.این قطعات همچنین پشتیبانی مکانیکی را برای حفظ فاصله مناسب بین قطعات زنده فراهم می کنند.

• مکانیزم عملیاتی

مکانیزم عملیاتی باز و بسته شدن ایزولاتور را کنترل می کند.بسته به کاربرد می تواند دستی یا موتوری باشد.این مکانیزم تضمین می کند که کنتاکت ها در حین کار به طور ایمن و دقیق حرکت می کنند.

• قاب پایه

قاب پایه همه اجزا را در کنار هم نگه می دارد و ثبات ساختاری را فراهم می کند.معمولاً برای تحمل بار مکانیکی ایزولاتور از فلز ساخته می شود.این قاب همچنین تراز مناسب کنتاکت ها و عایق ها را تضمین می کند.

انواع مقره برق

جدا کننده تک شکست

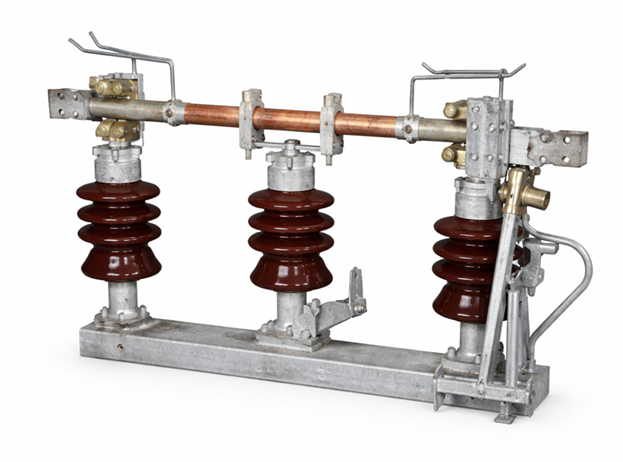

شکل 3. جداساز تک شکست

ایزولاتور تک شکست نوعی ایزولاتور الکتریکی است که از یک نقطه جداسازی تماس برای قطع مدار استفاده می کند.این شامل یک کنتاکت متحرک است که از یک کنتاکت ثابت جدا می شود تا یک شکاف هوا ایجاد کند.این ساختار ساده کارکرد و نگهداری آن را در سیستم های قدرت استاندارد آسان می کند.حرکت تماس معمولاً افقی یا چرخشی است که امکان مشاهده واضح موقعیت باز را فراهم می کند.به دلیل طراحی ساده آن، معمولاً در پست های ولتاژ متوسط ​​و سیستم های توزیع استفاده می شود.تجهیزات نشان داده شده در شکل، آرایش تماس ساده و چیدمان فشرده آن را منعکس می کند.جداسازهای تک شکسته برای کاربردهایی که فضا و کارایی هزینه مهم هستند ایده آل هستند.

جدا کننده دو شکست

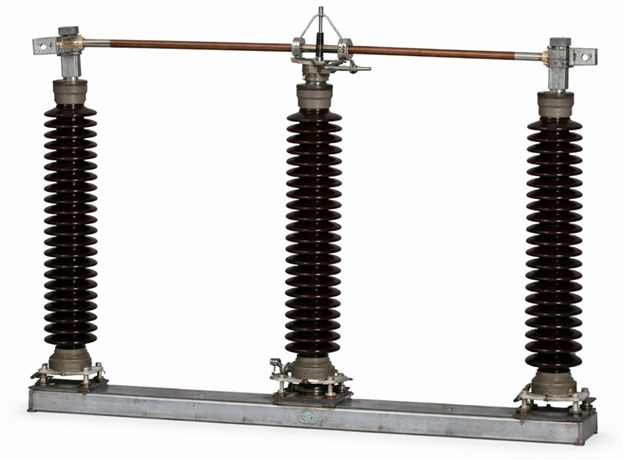

شکل 4. جداکننده دو شکست

ایزولاتور دوبریک یک ایزولاتور الکتریکی است که در حین کار دو شکاف تماس مجزا ایجاد می کند.دارای یک کنتاکت متحرک مرکزی است که از دو کنتاکت ثابت در دو طرف جدا می شود و نقاط ایزوله دوگانه را تشکیل می دهد.این طراحی با افزایش فاصله بین قطعات برقی، ایزولاسیون الکتریکی را بهبود می بخشد.حرکت کنتاکت ها متعادل است که باعث افزایش پایداری مکانیکی و عملکرد می شود.معمولاً در پست های فشار قوی که عایق قوی تری مورد نیاز است استفاده می شود.شکل ساختار متقارنی را نشان می دهد که از قطع کارآمد پشتیبانی می کند.جداسازهای دو شکسته برای سیستم هایی مناسب هستند که به حاشیه ایمنی بالاتر و ایزوله مطمئن نیاز دارند.

جداساز پانتوگراف

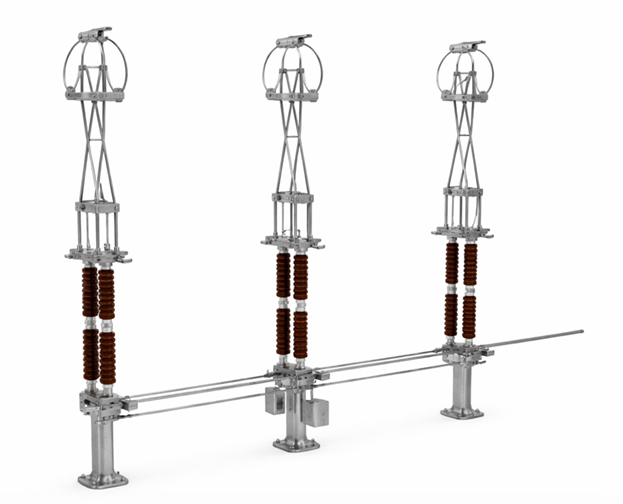

شکل 5. جداساز پانتوگراف

ایزولاتور پانتوگراف نوعی ایزولاتور است که از مکانیزم بالابر عمودی برای اتصال یا قطع مدار استفاده می کند.دارای یک بازوی متحرک است که به سمت بالا بالا می رود تا با یک هادی بالای سر تماس برقرار کند.این حرکت عمودی امکان استفاده کارآمد از فضا در پست های فشرده را فراهم می کند.این ساختار شامل بازوهای مفصلی است که در حین کار منبسط و منقبض می شوند.این به طور گسترده در برنامه های ولتاژ بالا که فضای افقی محدود است استفاده می شود.شکل ساختار بالابر متمایز را نشان می دهد که عملکرد سوئیچینگ عمودی را امکان پذیر می کند.جدا کننده های پانتوگراف برای پست های مدرنی که به طرح های فشرده و انعطاف پذیر نیاز دارند ایده آل هستند.

ایزولاتور شکست افقی

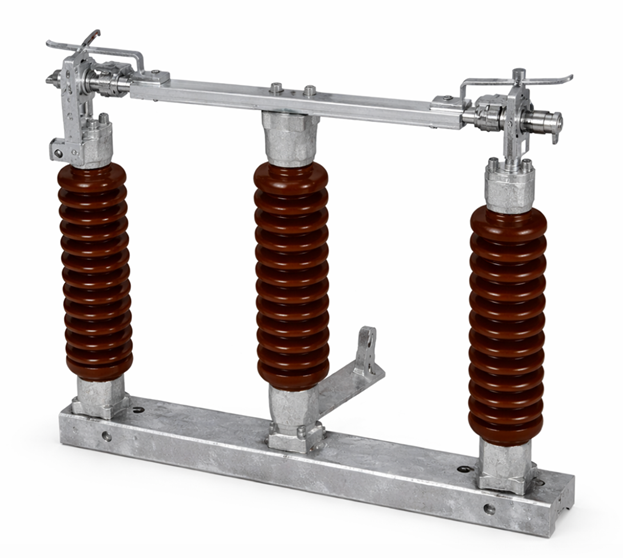

شکل 6. جداساز شکست افقی

ایزولاتور شکست افقی یک ایزولاتور الکتریکی است که در آن کنتاکت متحرک به طرفین باز می شود تا مدار را قطع کند.کنتاکت ها به صورت افقی می چرخند یا می چرخند تا یک شکاف قابل مشاهده بین آنها ایجاد شود.این نوع به دلیل ساختار ساده و سهولت نگهداری معمولاً در پست های فضای باز نصب می شود.دید واضحی از موقعیت باز را فراهم می کند که ایمنی عملیاتی را بهبود می بخشد.این طراحی امکان نصب آسان بر روی سازه های نگهدارنده با فاصله کافی را فراهم می کند.شکل نشان دهنده حرکت باز شدن جانبی معمولی این نوع جداساز است.جدا کننده های شکست افقی به طور گسترده در سیستم های انتقال و توزیع استفاده می شود.

جدا کننده شکست عمودی

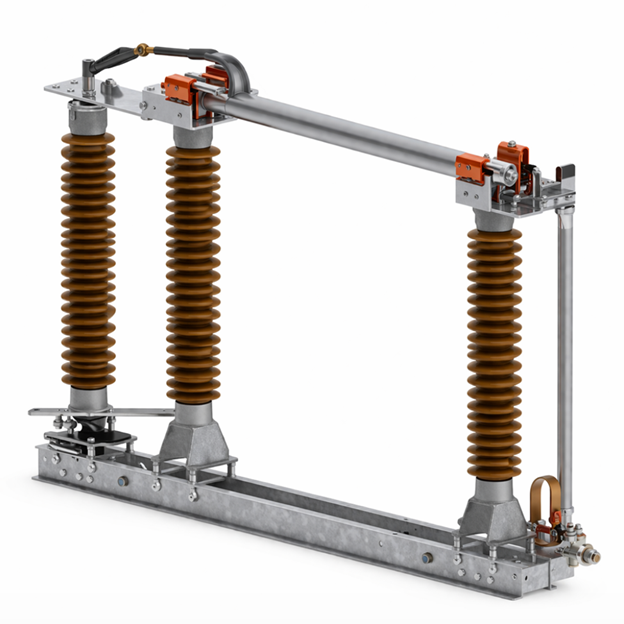

شکل 7. جداساز شکست عمودی

ایزولاتور شکست عمودی یک ایزولاتور الکتریکی است که در آن تماس متحرک به سمت بالا یا پایین باز می شود تا ایزوله ایجاد شود.حرکت عمودی به کاهش فضای افقی مورد نیاز برای نصب کمک می کند.این طراحی در پست‌هایی که محدودیت‌های فضا نگران‌کننده هستند، مفید است.کنتاکت ها در یک صفحه عمودی حرکت می کنند و جدایی واضح و قابل مشاهده را تضمین می کنند.معمولاً در سیستم های ولتاژ بالا که در آن به استفاده کارآمد از فضا نیاز است استفاده می شود.شکل مکانیسم باز شدن رو به بالا را نشان می دهد که این نوع جداساز را مشخص می کند.جداسازهای شکست عمودی در چیدمان های فشرده با سطح زمین محدود ترجیح داده می شوند.

جداساز برق در مقابل مدار شکن

ویژگی	برقی جداساز	مدار شکن
عملکرد اصلی	فراهم می کند قطع فیزیکی مدار برای ایمنی	عیوب را تشخیص می دهد و جریان را برای محافظت از سیستم قطع می کند
نوع عملیات	دستی یا موتوری (غیر اتوماتیک)	خودکار خاموش شدن با کنترل دستی اختیاری
حمل و نقل بار	فقط در 0 A (شرایط بدون بار)	تحت عمل می کند بار کامل و شرایط فعلی خطا
رتبه بندی شده است ظرفیت قطع کننده	0 kA (نمی توان جریان قطع)	به طور معمول 6 کیلو آمپر بسته به نوع تا 63 کیلو آمپر یا بالاتر
دستکاری قوس	بدون قوس مکانیسم سرکوب	از قوس استفاده می کند روش های خاموش کردن (هوا، روغن، SF6 یا خلاء)
نقش ایمنی	قابل مشاهده بودن را تضمین می کند جداسازی برای نگهداری	فراهم می کند محافظت در برابر اضافه بار و اتصال کوتاه
سرعت سوئیچینگ	آهسته (ثانیه، وابسته به اپراتور)	سریع (میلی ثانیه، معمولاً 10-100 میلی ثانیه)
حفاظت قابلیت	بدون محافظ تابع	ساخته شده در حفاظت (جریان اضافه، اتصال کوتاه، گاهی اوقات خطای زمین)
استفاده معمولی	تعمیر و نگهداری روش های جداسازی و ایمنی	حفاظت از خطا و سوئیچینگ عملیاتی
تماس با عملیات	فقط زمانی باز می شود که جریان در حال حاضر صفر است	در حالی که باز می شود جریان در حال جریان است (از جمله جریان خطا)
سطح اتوماسیون	کم (دستی یا کنترل اولیه موتور)	بالا (سیستم های تمام اتوماتیک با کنترل رله)
نصب و راه اندازی منطقه	نصب شده در پست ها و کلیدها (سمت فشار قوی)	استفاده شده در پست‌ها، تابلوهای توزیع و سیستم‌های کاربر نهایی
طراحی پیچیدگی	ساده ساختار مکانیکی	سیستم پیچیده با مولفه‌های سنجش، ترمپ و کنترل قوس
تعمیر و نگهداری مورد نیاز	حداقل (بازرسی و نظافت)	منظم تعمیر و نگهداری مورد نیاز (تماس، مکانیسم، محفظه قوس الکتریکی)
انزوا دید	قابل مشاهده را فراهم می کند شکاف هوا (قطع شدن واضح)	قابل مشاهده نیست انزوا؛برای ایمنی به جداکننده جداگانه نیاز دارد

مزایا و معایب جدا کننده های برقی

مزایای جداسازهای الکتریکی

• یک شکاف هوای قابل مشاهده واضح برای تایید ایمنی فراهم می کند

• به دلیل قطعات متحرک کمتر، بسیار قابل اعتماد است

• نیازهای نگهداری کم در استفاده طولانی مدت

• مقرون به صرفه بودن در مقایسه با دستگاه های سوئیچینگ پیچیده

• ایمنی را در طول مراحل نگهداری افزایش می دهد

معایب جداکننده های برقی

• نمی تواند تحت شرایط بار کار کند

• مکانیسم خاموش کننده قوس در دسترس نیست

• به وسایل اضافی مانند قطع کننده مدار نیاز دارد

• عملکرد دستی ممکن است زمان تعویض را افزایش دهد

• عملکرد محدود در مقایسه با وسایل حفاظتی

• برای قطع خطا مناسب نیست

کاربردهای جدا کننده های الکتریکی

1. پست های برق

جداکننده های الکتریکی معمولاً در پست ها برای جداسازی بخش هایی از خطوط انتقال و تجهیزات نصب می شوند.آنها با جدا کردن مدارهای ولتاژ بالا از منبع تغذیه امکان نگهداری ایمن را فراهم می کنند.این به جلوگیری از حوادث کمک می کند و عملکرد قابل اعتماد سیستم را تضمین می کند.

2. سیستم های انتقال و توزیع

در شبکه های انتقال نیرو از ایزولاتورها برای جداسازی مقاطع معیوب یا غیر فعال استفاده می شود.آنها با جداسازی خطوط خاص در طول تعمیرات به حفظ پایداری سیستم کمک می کنند.این کار راندمان و ایمنی کلی انتقال نیرو را بهبود می بخشد.

3. سیستم های برق صنعتی

کارخانه های صنعتی از جداکننده ها برای جدا کردن ماشین آلات و تابلوهای برق در حین سرویس استفاده می کنند.این امر ایمنی کارگران را هنگام کار با تجهیزات الکتریکی تضمین می کند.همچنین به جلوگیری از راه اندازی غیرمنتظره دستگاه کمک می کند.

4. ایستگاه های سوئیچینگ

ایزولاتورها در ایستگاه های سوئیچینگ برای کنترل و مدیریت جریان برق بین بخش های مختلف شبکه استفاده می شوند.آنها یک راه امن برای جداسازی مدارها بدون ایجاد وقفه در کل سیستم ارائه می کنند.این از عملکرد سیستم انعطاف پذیر پشتیبانی می کند.

5. سیستم های انرژی های تجدیدپذیر

در سیستم های انرژی خورشیدی و بادی از جداکننده ها برای جدا کردن پانل ها یا توربین ها از شبکه استفاده می شود.این امکان نگهداری و بازرسی ایمن از تجهیزات انرژی تجدیدپذیر را فراهم می کند.همچنین از تکنسین ها در برابر خطرات الکتریکی محافظت می کند.

6. سیستم های برق رسانی راه آهن

جدا کننده های الکتریکی در سیستم های راه آهن برای جداسازی خطوط هوایی برای کارهای تعمیر و نگهداری استفاده می شوند.آنها اطمینان حاصل می کنند که بخش هایی از مسیر قبل از تعمیرات بدون انرژی هستند.این امر ایمنی را برای خدمه تعمیر و نگهداری که در شبکه های ریلی برقی کار می کنند بهبود می بخشد.

نتیجه گیری

ایزولاتورهای الکتریکی با ارائه روشی واضح و قابل اعتماد برای جداسازی بخشهای بدون انرژی از مدارهای برق، در ایمنی الکتریکی نقش دارند.ارزش آنها از طراحی ساده، جداسازی قابل مشاهده و استفاده گسترده در پست‌ها، سیستم‌های انتقال، تنظیمات صنعتی و سایر کاربردهای برق ناشی می‌شود.انواع مختلف جداکننده برای مطابقت با نیازهای نصب و فضای خاص طراحی شده اند، در حالی که محدودیت های آنها آنها را فقط برای سوئیچینگ بدون بار مناسب می کند.درک عملکرد، قطعات، مزایا و کاربردهای آنها به انتخاب جداساز مناسب برای عملکرد ایمن و موثر سیستم کمک می کند.
