سوئیچ دکمه ای برای یادگیری آسان توضیح داده شده است

کلیدهای فشاری به شما امکان می دهند مدارهای الکتریکی را به راحتی با یک فشار ساده کنترل کنید.در این مقاله با کلید دکمه ای چیست و چگونه کار می کند و قطعات اصلی داخل آن را یاد می گیرید.همچنین انواع مختلف آن را بر اساس عملیات، پیکربندی تماس، و قطب و پرتاب درک خواهید کرد.علاوه بر این، می بینید که کجا استفاده می شوند، چگونه با سایر سوئیچ ها مقایسه می شوند و چگونه می توانید سوئیچ مناسب را انتخاب کنید.

کاتالوگ

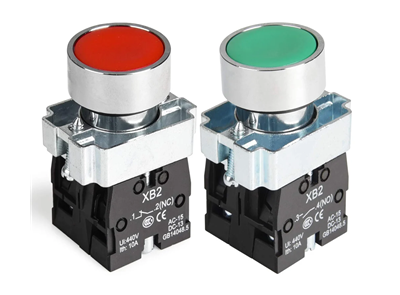

شکل 1. سوئیچ دکمه فشاری

سوئیچ دکمه ای چیست؟

کلید فشاری یک دستگاه الکتریکی ساده است که برای کنترل دستی مدار با فشار دادن یک دکمه استفاده می شود.معمولاً در پانل‌های کنترل، ماشین‌ها و دستگاه‌های الکترونیکی که به ورودی سریع کاربر نیاز است، یافت می‌شود.این نوع سوئیچ به کاربر این امکان را می دهد که با یک بار فشار دادن یک عمل را شروع، متوقف یا راه اندازی کند.برای عملکرد آسان و عملکرد قابل اعتماد در هر دو سیستم کم مصرف و پرقدرت طراحی شده است.

کلیدهای فشاری به طور گسترده مورد استفاده قرار می گیرند زیرا کنترل مستقیم و شهودی را ارائه می دهند.آنها اغلب بر روی پانل ها یا تجهیزات برای دسترسی راحت نصب می شوند.این سوئیچ ها در اندازه ها، شکل ها و مواد مختلف بسته به کاربرد موجود هستند.هدف اصلی آنها ارائه راهی سریع و کارآمد برای کنترل عملکردهای الکتریکی بدون مکانیسم های پیچیده است.

اصل کار سوئیچ دکمه فشاری

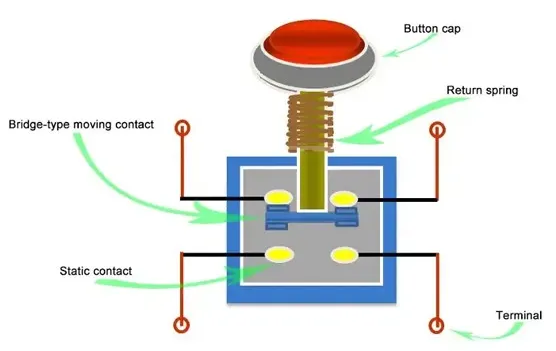

شکل 2. مکانیسم کاری

کلید فشاری با تغییر وضعیت مدار الکتریکی در هنگام فشار دادن دکمه کار می کند.هنگامی که هیچ نیرویی اعمال نمی شود، مدار در حالت پیش فرض خود باقی می ماند، بسته به طراحی باز یا بسته.فشار دادن دکمه به مکانیزم داخلی نیرو وارد می کند که باعث حرکت کنتاکت های الکتریکی می شود.این حرکت یا جریان را به جریان می‌اندازد یا فوراً آن را متوقف می‌کند.

با رها شدن دکمه، سوئیچ به حالت اولیه خود باز می گردد و مدار را به حالت پیش فرض خود باز می گرداند.این انتقال سریع کنترل قابل اعتماد سیگنال های الکتریکی را در زمان واقعی تضمین می کند.تغییر موقعیت تماس مستقیماً بر جریان جریان تأثیر می گذارد و باعث می شود سوئیچ به عنوان یک نقطه کنترل در مدار عمل کند.این عمل ساده باعث می شود سوئیچ های دکمه ای برای عملیات دقیق و مکرر موثر باشند.

اجزای یک کلید فشاری

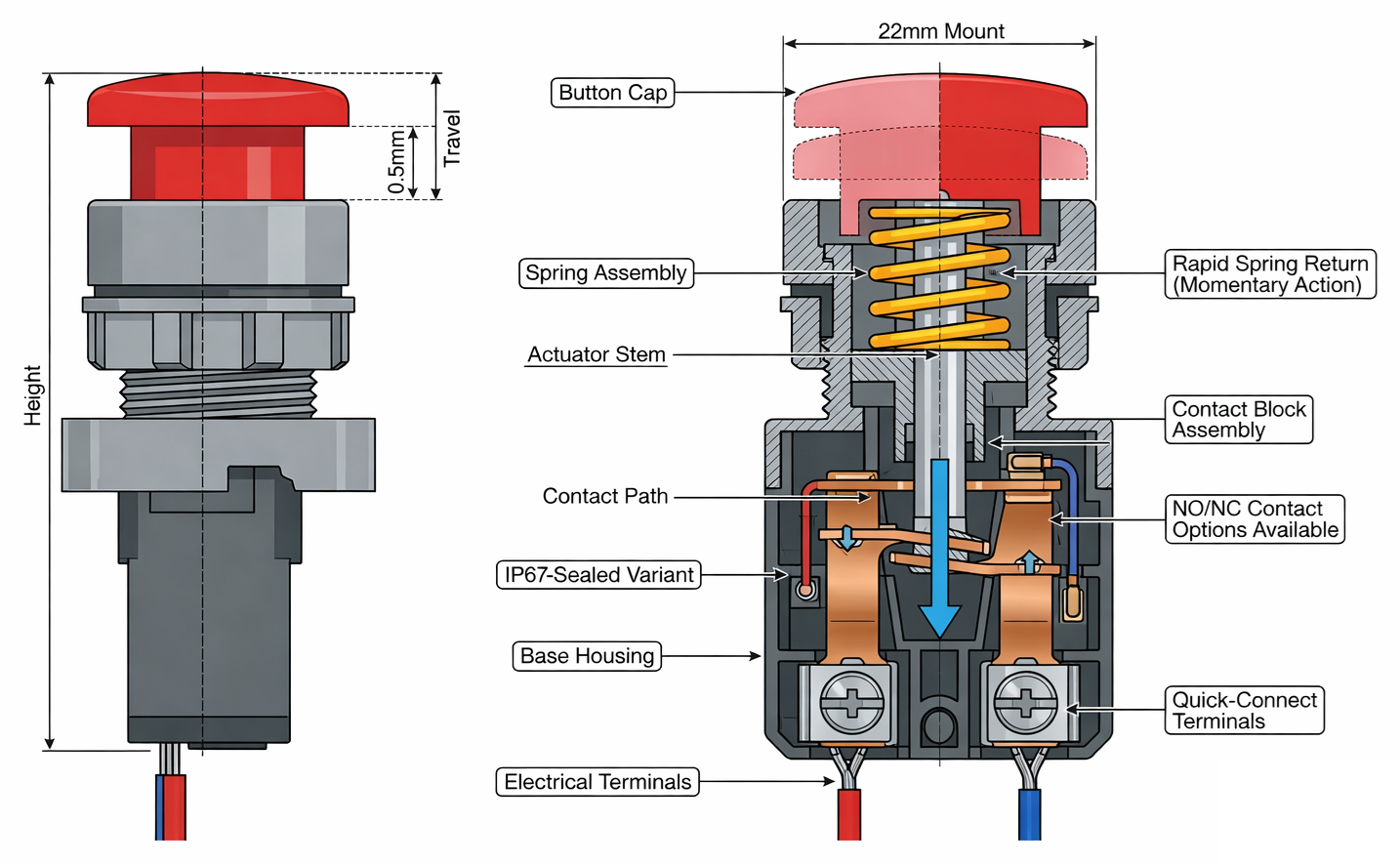

شکل 3. ساختار داخلی دکمه فشاری

• درپوش دکمه (محرک)

درپوش دکمه قسمت قابل مشاهده ای است که برای عملکرد سوئیچ فشار می دهد.این برای تماس آسان طراحی شده است و می تواند در رنگ ها و اشکال مختلف برای شناسایی باشد.محرک نیروی اعمال شده را به مکانیزم داخلی منتقل می کند.طراحی آن فشار دادن صاف و مداوم را در استفاده مکرر تضمین می کند.

• بهار بازگشت

فنر برگشتی وظیفه برگرداندن دکمه را به حالت اولیه پس از فشار دادن دارد.انرژی مکانیکی را هنگام فشرده شدن ذخیره می کند و با حذف نیرو آن را آزاد می کند.این تضمین می کند که سوئیچ به سرعت و با اطمینان تنظیم مجدد شود.فنر همچنین به حفظ بازخورد لمسی ثابت در حین کار کمک می کند.

• مخاطب متحرک (تماس بریج)

با فشار دادن دکمه، کنتاکت متحرک موقعیت خود را تغییر می دهد.مسیر الکتریکی داخل کلید را وصل یا قطع می کند.این قطعه برای دوام برای کنترل چرخه های تماس مکرر طراحی شده است.حرکت آن به طور مستقیم تعیین می کند که آیا جریان از مدار عبور می کند یا خیر.

• تماس ثابت

کنتاکت استاتیک در داخل سوئیچ ثابت می ماند و به عنوان نقطه اتصال کنتاکت متحرک عمل می کند.هنگامی که توسط تماس متحرک لمس می شود، مسیر الکتریکی را تشکیل می دهد.این کنتاکت ها معمولاً از مواد رسانا برای انتقال جریان کارآمد ساخته می شوند.موقعیت پایدار آنها عملکرد سوئیچینگ ثابت را تضمین می کند.

• مونتاژ بلوک تماس بگیرید

بلوک تماس، سیستم تماس را در خود جای داده و از تراز مناسب پشتیبانی می کند.این تضمین می کند که کنتاکت های متحرک و استاتیک به درستی در حین کار به هم می رسند.این ساختار به حفظ قابلیت اطمینان الکتریکی و کاهش سایش کمک می کند.همچنین امکان تعویض مدولار را در برخی از طرح های سوئیچ فراهم می کند.

• پایانه ها (اتصالات برق)

ترمینال ها نقاط اتصال خارجی هستند که در آن سیم ها وصل می شوند.آنها اجازه می دهند سوئیچ در یک مدار الکتریکی یکپارچه شود.اینها می توانند پایانه های پیچی، لحیم کاری یا اتصال سریع باشند.طراحی مناسب ترمینال، اتصالات الکتریکی ایمن و پایدار را تضمین می کند.

• مسکن (بدنه/پایه)

محفظه تمام اجزای داخلی را در بر می گیرد و محافظت مکانیکی را فراهم می کند.معمولاً از مواد پلاستیکی یا فلزی بادوام ساخته می شود.محفظه همچنین از نصب بر روی پانل ها یا محفظه ها پشتیبانی می کند.از قطعات داخلی در برابر گرد و غبار، رطوبت و آسیب های مکانیکی محافظت می کند.

انواع کلیدهای فشاری

بر اساس عملیات

1. کلید فشاری لحظه ای

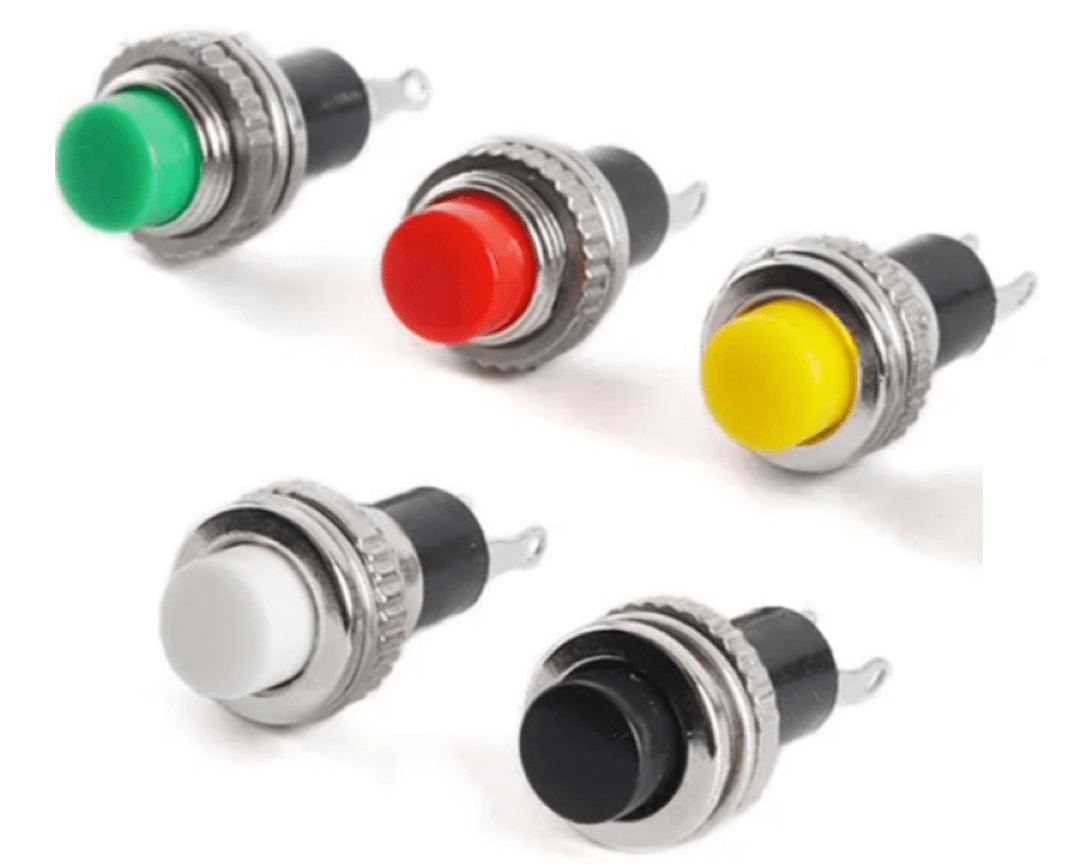

شکل 4. مثال سوئیچ لحظه ای

سوئیچ فشاری لحظه ای نوعی کلید است که فقط در زمانی که فشار داده می شود فعال باقی می ماند.پس از برداشتن فشار، به طور خودکار به حالت اولیه خود باز می گردد.این رفتار معمولاً در برنامه هایی استفاده می شود که نیاز به فعال سازی موقت دارند، مانند زنگ در یا سیگنال های کنترلی.عملکرد برگشت سریع کنترل دقیق و کوتاه مدت را تضمین می کند.

این سوئیچ ها برای ارائه پاسخ فوری در حین کار طراحی شده اند.عمل فشار دادن باعث تغییر می شود و با رها کردن آن، عمل فورا متوقف می شود.این باعث می شود آنها برای سیستم هایی مناسب باشند که در آنها به فعال سازی مداوم نیاز نیست.عملکرد ساده و رفتار بازنشانی سریع آنها باعث شده است که به طور گسترده در کنترل پنل ها و دستگاه های الکترونیکی مورد استفاده قرار گیرند.

2. سوئیچ دکمه فشاری قفل (نگهداری).

شکل 5. مثال سوئیچ قفل

کلید فشاری قفلی نوعی کلید است که پس از فشار دادن در آخرین موقعیت خود باقی می ماند.هنگامی که دکمه یک بار فشار داده می شود، فعال می ماند تا زمانی که دوباره فشار داده شود تا حالت آن تغییر کند.این به سوئیچ اجازه می دهد تا عملکرد خود را بدون فشار مداوم حفظ کند.معمولاً برای کنترل روشن/خاموش در سیستم های الکتریکی استفاده می شود.

این نوع سوئیچ برای برنامه هایی که نیاز به حالت ثابت دارند عملکرد پایداری را ارائه می دهد.کاربر نیازی به نگه داشتن دکمه برای فعال نگه داشتن مدار ندارد.با فشردن مجدد آن حالت به عقب تغییر می کند و کنترل دستگاه ها را آسان می کند.رفتار حفظ شده آن در کنترل قدرت و عملکرد تجهیزات مفید است.

بر اساس پیکربندی تماس

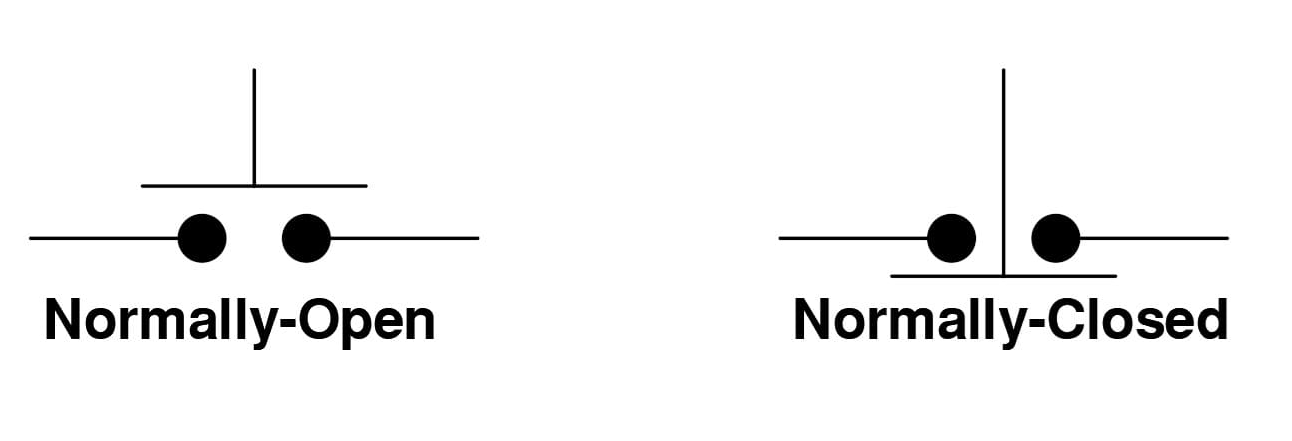

شکل 6. نمودار NO در مقابل NC

1. به طور معمول باز (NO)

کلید فشاری معمولی باز نوعی کلید است که مدار در حالت پیش فرض خود باز است.این بدان معنی است که تا زمانی که دکمه فشار داده نشود، جریانی در جریان نیست.هنگامی که دکمه فشار داده می شود، کنتاکت ها بسته می شوند و اجازه می دهند جریان از مدار عبور کند.پس از آزاد شدن، مدار به حالت باز خود باز می گردد.

این نوع پیکربندی معمولاً در سیستم های کنترلی استفاده می شود که فقط در صورت نیاز به فعال سازی نیاز دارند.این تضمین می کند که مدار غیرفعال می ماند مگر اینکه توسط کاربر راه اندازی شود.این رفتار به وضوح در نمودارهای تماس معمولی نشان داده می شود که در آن شکاف در حین کار بسته می شود.به طور گسترده ای در دکمه های استارت و ورودی های سیگنال استفاده می شود.

2. به طور معمول بسته (NC)

کلید فشاری معمولی بسته نوعی کلید است که مدار در حالت پیش فرض بسته است.این اجازه می دهد تا زمانی که دکمه فشار داده نمی شود، جریان به طور مداوم جریان یابد.با فشار دادن دکمه مدار باز می شود و جریان جریان قطع می شود.رها کردن دکمه وضعیت مدار بسته را بازیابی می کند.

این پیکربندی معمولاً در سیستم های ایمنی و عملکردهای توقف اضطراری استفاده می شود.این تضمین می کند که مدار فعال باقی می ماند مگر اینکه عمداً قطع شود.تغییر در حالت تماس به وضوح در نمودارهای استاندارد در طول عملیات نشان داده شده است.در کاربردهایی که برای حفاظت نیاز به قطع جریان دارد مفید است.

بر اساس Pole and Throw

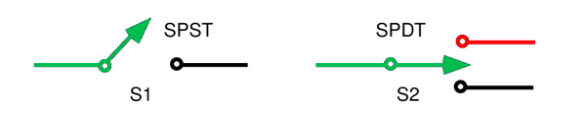

شکل 7. نمودار SPST و SPDT

SPST و SPDT تنظیمات کلید تک قطبی هستند که یک مدار الکتریکی را کنترل می کنند.سوئیچ SPST (Single Pole Single Throw) دارای یک ورودی و یک خروجی است که امکان کنترل روشن/خاموش ساده را فراهم می کند.این به عنوان یک کلید اصلی عمل می کند که یک مدار را وصل یا قطع می کند.این باعث می شود که آن را برای کارهای سوئیچینگ ساده مناسب کند.

یک سوئیچ SPDT (Single Pole Double Throw) نیز یک مدار را کنترل می کند اما دو مسیر خروجی ممکن را فراهم می کند.این اجازه می دهد تا جریان به یکی از دو اتصال هدایت شود.این باعث می شود که برای انتخاب بین دو مدار یا حالت مختلف مفید باشد.این نمودار معمولاً یک ورودی بین دو خروجی را نشان می دهد.

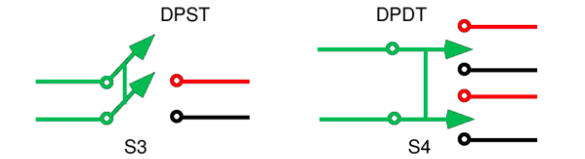

شکل 8. نمودار DPST و DPDT

DPST و DPDT تنظیمات سوئیچ دو قطبی هستند که برای کنترل چندین مدار به طور همزمان طراحی شده اند.یک سوئیچ DPST (دو قطبی تک پرتاب) می تواند دو مدار مجزا را به طور همزمان با یک عمل کنترل کند.این اجازه می دهد تا هر دو مدار با هم روشن یا خاموش شوند.این در برنامه هایی که نیاز به کنترل همگام دارند مفید است.

یک سوئیچ DPDT (دو قطبی دو پرتاب) دو مدار را کنترل می کند و دو مسیر سوئیچینگ را برای هر یک فراهم می کند.این امکان سوئیچینگ پیچیده تر را با تغییر جهت جریان به روش های مختلف فراهم می کند.این پیکربندی معمولاً در مدارهای معکوس و سیستم های کنترل پیشرفته استفاده می شود.این نمودار معمولاً دو قطب را نشان می دهد که بین دو مجموعه خروجی سوئیچ می شوند.

مزایا و معایب سوئیچ های دکمه ای

مزایای کلیدهای فشاری

• ساده و آسان برای کار

• زمان پاسخگویی سریع

• طراحی فشرده و صرفه جویی در فضا

• قابل اطمینان برای استفاده مکرر

• موجود در اندازه ها و سبک های مختلف

• مناسب برای هر دو سیستم قدرت کم و بالا

محدودیت های کلیدهای فشاری

• کنترل محدود در مقایسه با کلیدهای پیچیده

• سایش مکانیکی در طول زمان

• نیاز به تعامل فیزیکی دارد

• ممکن است در محیط های خشن نیاز به حفاظت داشته باشد

• برای سوئیچینگ مداوم بدون مدارهای پشتیبانی ایده آل نیست

کاربردهای کلیدهای فشاری

1. تابلوهای کنترل صنعتی

کلیدهای فشاری معمولاً در ماشین های صنعتی برای عملکردهای شروع، توقف و تنظیم مجدد استفاده می شوند.آنها کنترل سریع و مستقیمی را برای اپراتورهایی که تجهیزات را جابجا می کنند فراهم می کنند.برچسب زدن واضح و کد رنگ آنها ایمنی و کارایی را بهبود می بخشد.این سوئیچ ها برای عملکرد قابل اعتماد ماشین خوب هستند.

2. لوازم الکترونیکی مصرفی

بسیاری از دستگاه‌های روزمره مانند لوازم خانگی و ابزارها از کلیدهای فشاری برای ورودی کاربر استفاده می‌کنند.آنها اجازه می دهند تا عملکردها را به راحتی و بدون رابط های پیچیده کنترل کنند.اندازه جمع و جور آنها را برای دستگاه های الکترونیکی کوچک مناسب می کند.آنها قابلیت استفاده و راحتی را بهبود می بخشند.

3. سیستم های خودرو

دکمه‌های فشاری در وسایل نقلیه برای عملکردهایی مانند استارت موتور، فعال‌سازی بوق و سیستم‌های کنترل استفاده می‌شوند.آنها دسترسی سریع به عملیات ضروری در هنگام رانندگی را فراهم می کنند.دوام آنها عملکرد قابل اعتماد را در شرایط مختلف تضمین می کند.این سوئیچ ها کنترل و راحتی راننده را افزایش می دهند.

4. تجهیزات پزشکی

دستگاه های پزشکی از کلیدهای فشاری برای عملیات دقیق و کنترل شده استفاده می کنند.آنها اجازه می دهند تا تجهیزات را ایمن و کارآمد کار کنند.عمل پاسخگوی آنها در شرایط مختلف مهم است.طرح های تمیز و مهر و موم شده اغلب برای بهداشت استفاده می شود.

5. سیستم های اتوماسیون خانگی

دکمه های فشاری در سیستم های خانه هوشمند برای روشنایی، امنیت و کنترل دستگاه استفاده می شوند.آنها یک رابط ساده برای کنترل ویژگی های خودکار ارائه می دهند.ادغام آنها با سیستم های الکترونیکی آنها را همه کاره می کند.آنها راحتی را در خانه های مدرن بهبود می بخشند.

6. سیستم های کنترل و ابزار دقیق

در سیستم های اندازه گیری و کنترل، از دکمه های فشاری برای فعال کردن عملکردها و تنظیم تنظیمات استفاده می شود.آنها ورودی دستی دقیقی را برای کنترل سیستم ارائه می دهند.قابلیت اطمینان آنها عملکرد ثابت را در برنامه های حساس تضمین می کند.این سوئیچ ها به طور گسترده در تست و نظارت بر تنظیمات استفاده می شوند.

سوئیچ دکمه فشاری در مقابل سوئیچ جابجایی در مقابل سوئیچ راکر

ویژگی	دکمه فشاری سوئیچ	سوئیچ را تغییر دهید	سوئیچ راکر
نیروی محرک	1.5-5 N معمولی	2-6 N معمولی	2-5 N معمولی
مسافت سفر	0.5-3 میلی متر	2-6 میلی متر	1.5-4 میلی متر
نوع عملیات	لحظه ای یا چفت کردن	فقط نگهداری می شود	فقط نگهداری می شود
زندگی الکتریکی	100000–1000000 چرخه ها	50000–200000 چرخه ها	50000–150000 چرخه ها
زندگی مکانیکی	تا 1000000+ فشار می دهد	100000–500000 ضامن می کند	100000–300000 فشار می دهد
تماس با رتبه بندی	0.1A-10A (کم به متوسط)	3A-20A (متوسط به بالا)	6A-20A (متوسط به بالا)
سوراخ نصب اندازه	8 میلی متر، 12 میلی متر، 16 میلی متر، 22 میلی متر	6 تا 12 میلی متر معمولی	20 تا 30 میلی متر برش مستطیلی
ضخامت پانل	1-6 میلی متر	1-5 میلی متر	1-4 میلی متر
سرعت سوئیچینگ	<10 میلی ثانیه پاسخ	10-20 میلی ثانیه	10-20 میلی ثانیه
تماس بگیرید مقاومت	≤50 mΩ معمولی	≤20 mΩ معمولی	≤20 mΩ معمولی
رتبه بندی آب بندی	تا IP67/IP68 موجود است	به طور معمول IP40–IP65	به طور معمول IP40–IP65
روشنایی گزینه	مشترک (LED حلقه / نشانگر)	محدود	معمولی (با نور پس زمینه انواع)
انواع ترمینال	لحیم کاری، پیچ، اتصال سریع	لحیم کاری، پیچ	اتصال سریع، تیغه
دمای عملیاتی	-25 درجه سانتیگراد تا +85 درجه سانتیگراد معمولی	-20 درجه سانتی گراد تا +85 درجه سانتی گراد	-20 درجه سانتی گراد تا +85 درجه سانتی گراد

نتیجه گیری

کلیدهای فشاری یک راه مطمئن و آسان برای کنترل مدارهای الکتریکی از طریق ورودی دستی ساده ارائه می دهند.عملکرد آنها بر اساس حرکت تماس اولیه است که توسط اجزای داخلی کاملاً تعریف شده و پیکربندی های مختلف مانند لحظه ای، چفت، NO/NC و انواع مختلف قطب و پرتاب پشتیبانی می شود.آنها به دلیل پاسخ سریع، طراحی فشرده و تطبیق پذیری، علی رغم برخی محدودیت ها مانند سایش مکانیکی، به طور گسترده در صنایع مورد استفاده قرار می گیرند.انتخاب سوئیچ مناسب به درجه بندی الکتریکی، نوع عملکرد، محیط و کیفیت ساخت بستگی دارد تا از عملکرد مناسب و قابلیت اطمینان طولانی مدت اطمینان حاصل شود.
