MCB در مقابل MCCB در مقابل RCCB در مقابل ELCB: راهنمای مقایسه کامل

برای ایمن و قابل اعتماد نگه داشتن سیستم الکتریکی خود به دستگاه های محافظ مدار نیاز دارید.در این مقاله خواهید آموخت که MCB، MCCB، RCCB و ELCB چیست، چگونه کار می کنند و چه تفاوتی با یکدیگر دارند.همچنین خواهید دید که هر دستگاه کجا استفاده می شود و چه چیزی آن را برای موقعیت های مختلف مناسب می کند.

کاتالوگ

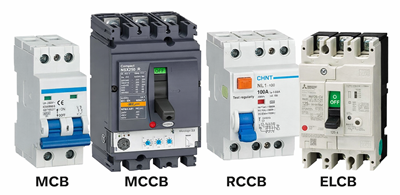

شکل 1. MCB در مقابل MCCB در مقابل RCCB در مقابل ELCB

MCB (مدار شکن مینیاتوری) چیست؟

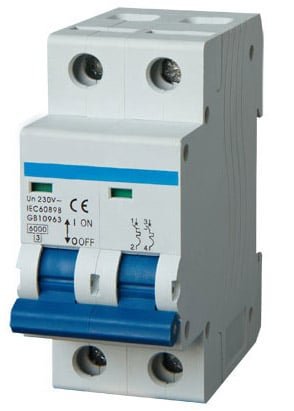

شکل 2. MCB (مدار شکن مینیاتوری)

مدار شکن مینیاتوری (MCB) یک وسیله حفاظت الکتریکی خودکار است که برای محافظت از مدارهای ولتاژ پایین در برابر آسیب استفاده می شود.هنگامی که جریان از سطح ایمن فراتر رفت، جریان برق را قطع می کند.این به جلوگیری از گرمای بیش از حد ناشی از شرایط اضافه بار، مانند تعداد زیادی دستگاه متصل به یک مدار کمک می کند.همچنین از اتصال کوتاه محافظت می کند، جایی که یک موج ناگهانی جریان می تواند به سیم کشی و تجهیزات آسیب برساند.MCB به سرعت قطع می شود و مدار را قطع می کند تا خطرات بیشتر را متوقف کند.به طور گسترده ای در خانه ها و ساختمان های کوچک استفاده می شود زیرا قابل اطمینان است و پس از خاموش شدن به راحتی قابل تنظیم است.

مدارشکن (MCCB) چیست؟

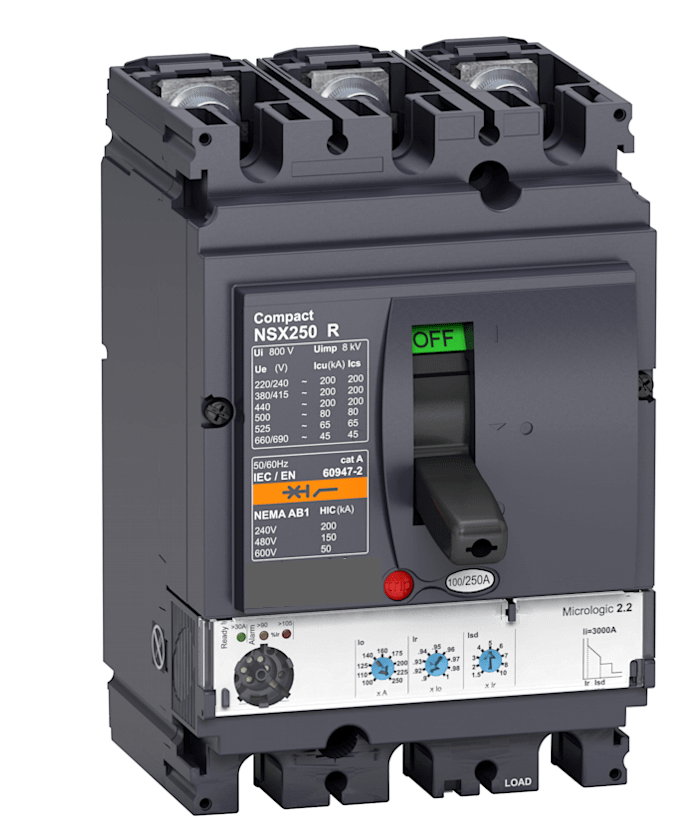

شکل 3. MCCB (مدار شکن قالبی)

قطع کننده مدار قالبی (MCCB) نوعی از قطع کننده مدار است که برای کنترل سطوح جریان بالاتر در سیستم های الکتریکی طراحی شده است.برای محافظت از مدارها و تجهیزات در کاربردهایی که به توان بیشتری نیاز است استفاده می شود.MCCB می تواند جریان بیش از حد جریان را قطع کند تا از آسیب ناشی از اضافه بار یا شرایط خطا جلوگیری کند.یکی از ویژگی‌های کلیدی آن تنظیمات سفر قابل تنظیم است که به کاربران اجازه می‌دهد کنترل کنند که چه زمانی قطع کننده مدار قطع می‌شود.این باعث می شود آن را برای سیستم هایی که نیاز به حفاظت انعطاف پذیر بر اساس نیازهای بار دارند، مناسب کند.MCCB ها معمولاً در تاسیسات الکتریکی بزرگتر مورد استفاده قرار می گیرند که در آن حفاظت با ظرفیت بالاتر مورد نیاز است.

مدار قطع کننده جریان باقیمانده (RCCB) چیست؟

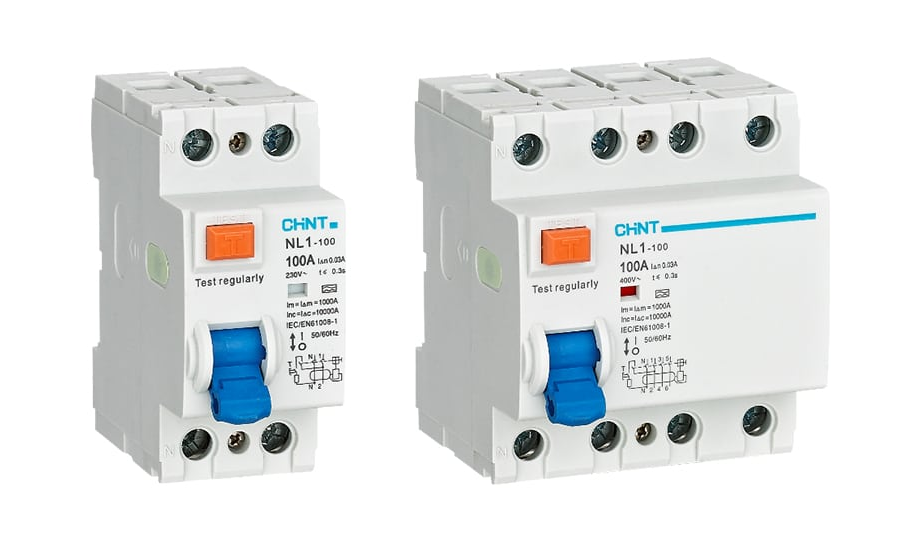

شکل 4. RCCB (شکن مدار جریان باقیمانده)

قطع کننده مدار جریان باقیمانده (RCCB) یک وسیله ایمنی است که برای محافظت از افراد در برابر شوک الکتریکی استفاده می شود.با تشخیص جریان نشتی، که زمانی اتفاق می‌افتد که الکتریسیته خارج از مسیر مورد نظر جریان می‌یابد، کار می‌کند.هنگامی که این عدم تعادل تشخیص داده شد، RCCB به سرعت منبع تغذیه را قطع می کند.این به جلوگیری از صدمات جدی یا حوادث مرگبار ناشی از خطاهای الکتریکی کمک می کند.RCCB ها بسیار حساس هستند و می توانند به جریان های نشتی کوچک در مدت زمان کوتاهی پاسخ دهند.آنها معمولا در خانه ها و ساختمان ها برای بهبود ایمنی الکتریکی نصب می شوند.

مدار شکن نشتی زمین (ELCB) چیست؟

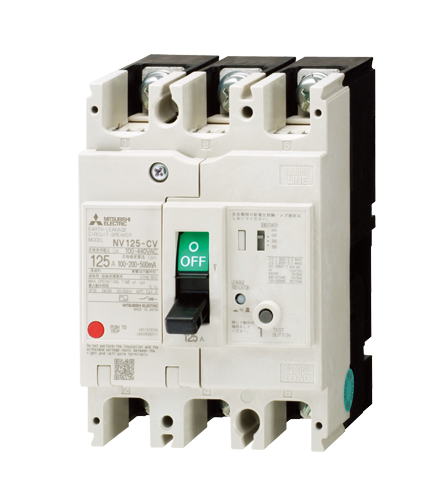

شکل 5. ELCB (شکن مدار نشتی زمین)

مدار شکن نشتی زمین (ELCB) دستگاهی است که برای تشخیص نشت جریان به زمین استفاده می شود.با نظارت بر خطاهای الکتریکی که ممکن است باعث عبور جریان از مسیرهای ناخواسته شود، کار می کند.هنگامی که چنین نشتی تشخیص داده شود، ELCB منبع تغذیه را برای کاهش خطر قطع می کند.دو نوع اصلی ELCB وجود دارد: کارکرد با ولتاژ و کارکرد با جریان.هر نوع به شرایط نشتی زمین واکنش متفاوتی نشان می دهد.ELCB ها برای بهبود ایمنی در سیستم های الکتریکی که حفاظت از زمین مهم است استفاده می شود.

تفاوت بین MCB و MCCB

ویژگی	MCB	MCCB
محدوده رتبه بندی فعلی	0.5 آمپر تا 100 آمپر	16 آمپر تا 2500 آمپر
رتبه بندی ولتاژ	تا 240/415 ولت متناوب	تا 600 ولت AC (متغیر است مدل)
تنظیمات سفر	ثابت (مجموعه کارخانه)	قابل تنظیم (حرارتی و مغناطیسی)
ظرفیت شکستن	6 تا 16 کیلو آمپر	25kA تا 100kA
قطب های موجود	1P، 2P، 3P، 4P	1P تا 4P
نوع نصب	ریل DIN نصب شده است	پانل/پایه نصب شده است
اندازه فیزیکی	کوچک (مژولار)	بزرگ (قاب قالبی)
حفاظت حرارتی	نوار دو فلزی ثابت	سفر حرارتی قابل تنظیم
حفاظت مغناطیسی	سفر آنی ثابت	سفر مغناطیسی قابل تنظیم
رفع قوس	ناودان قوس اولیه	سیستم کانال قوس پیشرفته
مکانیزم عملیاتی	سوئیچ را تغییر دهید	مکانیسم تعویض یا موتوردار
روش بازنشانی	تنظیم مجدد دستی	تنظیم مجدد دستی یا از راه دور
پشتیبانی لوازم جانبی	محدود (مخاطبین AUX)	گسترده (شنت سفر، UV انتشار، آلارم)
محدوده کاربرد	مسکونی و نورانی تجاری	صنعتی و سنگین تجاری
هماهنگی گزینشی	محدود	بالا (از هماهنگی پشتیبانی می کند مطالعات)

تفاوت بین RCCB و ELCB

ویژگی	RCCB (مدار جریان باقیمانده شکن)	ELCB (مدار نشتی زمین شکن)
اصل تشخیص	عدم تعادل فعلی را اندازه گیری می کند (فاز در مقابل خنثی)	اندازه گیری ولتاژ زمین یا جریان نشتی (نوع ولتاژ/جریان)
مقدار عملیاتی	جریان باقیمانده (IΔ)	ولتاژ زمین (V) یا نشتی فعلی (انواع قدیمی تر)
محدوده حساسیت معمولی	10 میلی آمپر، 30 میلی آمپر، 100 میلی آمپر، 300 میلی آمپر	50 میلی آمپر تا 500 میلی آمپر (به طور گسترده ای متفاوت است)
دقت آستانه سفر	± 5٪ تا 10 ±٪	± 20٪ یا بیشتر
زمان پاسخگویی	≤30 میلی‌ثانیه (برای دستگاه‌های 30 میلی آمپر)	50-200 میلی‌ثانیه
وابستگی ولتاژ	مستقل از ولتاژ زمین	نوع ولتاژ به درستی نیاز دارد ولتاژ زمین
مورد نیاز سیم زمین	برای عملیات مورد نیاز نیست	به زمین مناسب نیاز دارد اتصال
پوشش حفاظتی	تمام مسیرهای نشتی را تشخیص می دهد (از جمله تماس غیر مستقیم)	محدود به خطاهای بازگشتی از طریق سیم ارت
قابلیت محافظت در برابر ضربه	بالا (30 میلی آمپر از انسان محافظت می کند بدن)	متوسط (کمتر قابل اعتماد برای محافظت در برابر ضربه)
استاندارد نصب	به طور گسترده در IEC مدرن استفاده می شود سیستم ها	در مدرن تا حد زیادی منسوخ شده است استانداردها
انواع موجود	انواع AC، A، F، B	ولتاژ کار و با جریان (قدیمی)
سقوط کاذب	کم (طراحی پایدار)	بالاتر (متأثر از خارجی اختلالات ولتاژ)
گزینه های انتخاب	موجود (RCCB با تأخیر زمانی)	محدود یا در دسترس نیست
حوزه های کاربردی	مسکونی، تجاری، صنعتی	تاسیسات قدیمی تر، میراث سیستم ها
نیاز به تعمیر و نگهداری	کم (دکمه تست دوره ای بررسی کنید)	بالاتر (سیستم زمین باید باشد به طور منظم تأیید می شود)
انطباق با کدهای مدرن	کاملاً سازگار (IEC/BS استانداردها)	عمدتاً ناسازگار یا منسوخ شده است

کاربردهای MCB MCCB RCCB و ELCB

1. سیستم های برق مسکونی

MCB و RCCB به طور گسترده در خانه ها برای محافظت از سیم کشی و افراد استفاده می شود.آنها به جلوگیری از آتش سوزی الکتریکی و کاهش خطر برق گرفتگی کمک می کنند.این دستگاه ها برای ایمنی روزانه در تابلوهای توزیع نصب می شوند.استفاده از آنها منبع تغذیه پایدار و ایمن را در خانه ها تضمین می کند.

2. ساختمان های تجاری

تنظیمات تجاری نیاز به حفاظت قابل اعتماد برای روشنایی، تهویه مطبوع و تجهیزات اداری دارند.MCCB ها اغلب به دلیل تقاضای بار بالاتر استفاده می شوند.RCCB ها یک لایه ایمنی اضافی برای فضاهای مشترک اضافه می کنند.این ترکیب حفاظت عملیاتی و شخصی را تضمین می کند.

3. تأسیسات صنعتی

صنایع از MCCB ها برای مدیریت ماشین آلات سنگین و سیستم های پرقدرت استفاده می کنند.این دستگاه ها جریان های زیادی را کنترل می کنند و از تجهیزات گران قیمت محافظت می کنند.حفاظت قابل اعتماد برای جلوگیری از خرابی و آسیب مهم است.استفاده صحیح باعث بهبود بهره وری و ایمنی سیستم می شود.

4. تابلوهای توزیع برق

هر چهار دستگاه بسته به طراحی سیستم می توانند در تابلوهای توزیع استفاده شوند.آنها به مدیریت و محافظت از چندین مدار در برابر خطا کمک می کنند.چیدمان مناسب توزیع سازمان یافته و ایمن برق را تضمین می کند.این برای سیستم های کوچک و بزرگ خوب است.

5. محیط های بیرونی و خشن

برخی از تاسیسات نیاز به حفاظت در شرایط چالش برانگیز مانند رطوبت یا گرد و غبار دارند.بسته به نیاز سیستم ممکن است از MCCB و ELCB استفاده شود.این دستگاه ها به حفظ ایمنی حتی در محیط های ناپایدار کمک می کنند.انتخاب دستگاه مناسب عملکرد طولانی مدت را تضمین می کند.

6. تاسیسات تخصصی ایمنی

مناطق خاصی نیاز به اقدامات ایمنی بیشتری دارند، مانند کارگاه ها یا مکان های مرطوب.RCCB ها معمولاً برای کاهش خطر شوک در چنین محیط هایی استفاده می شوند.همچنین ممکن است در جاهایی که نظارت بر نشت زمین مورد نیاز است از ELCB استفاده شود.این برنامه ها بر حفاظت از جان انسان و تجهیزات تمرکز دارند.

نتیجه گیری

هر وسیله حفاظت مدار یک هدف مشخص را انجام می دهد، از محافظت از سیم کشی و تجهیزات گرفته تا محافظت از افراد در برابر شوک الکتریکی.MCB ها و MCCB ها حفاظت اضافه بار و اتصال کوتاه را در سطوح مختلف ظرفیت کنترل می کنند، در حالی که RCCB ها و ELCB ها بر روی نشتی و خطاهای اتصال به زمین تمرکز می کنند.تفاوت آنها در حساسیت، پاسخ و کاربرد آنها را برای محیط های خاص مانند سیستم های مسکونی، تجاری و صنعتی مناسب می کند.انتخاب دستگاه صحیح به بار، الزامات ایمنی و شرایط سیستم برای اطمینان از حفاظت موثر و قابل اعتماد بستگی دارد.
