مقدمه ای بر سیستم های کنترل: کار، انواع و کاربردها

هر زمان که یک ماشین مقداری مانند دما، سرعت یا سطح را به طور خودکار ثابت نگه می دارد، از سیستم های کنترل استفاده می کنید.این مقاله توضیح می دهد که یک سیستم کنترل چیست، چگونه قطعات آن با هم کار می کنند و چگونه بازخورد خروجی را صحیح نگه می دارد.همچنین انواع اصلی سیستم ها و نحوه عملکرد آنها را مشاهده خواهید کرد.استفاده‌ها، مزایا و محدودیت‌های رایج گنجانده شده است.

کاتالوگ

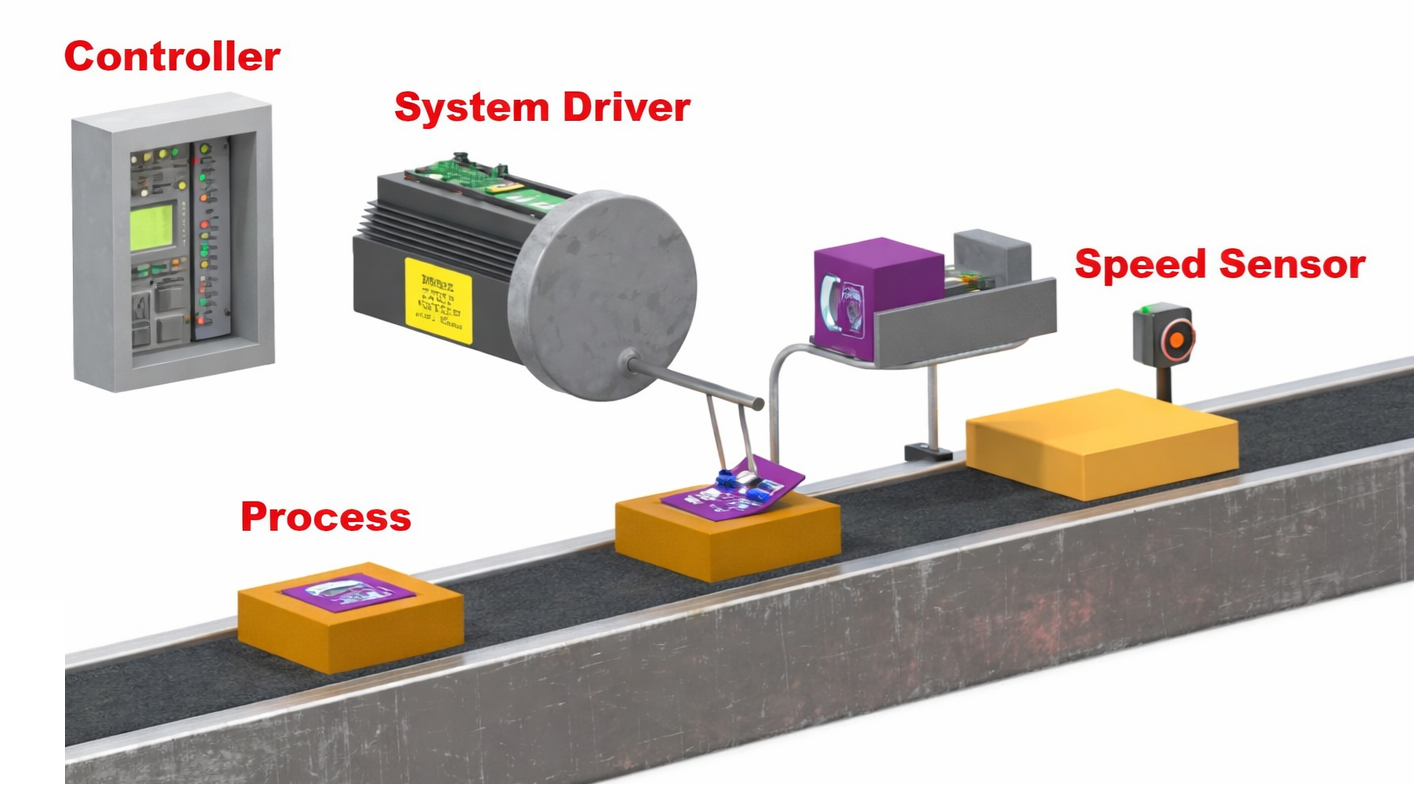

شکل 1. نمونه سیستم کنترل

سیستم کنترل چیست؟

سیستم کنترل سیستمی است که مقدار اندازه گیری شده را نزدیک به مقدار مورد نظر نگه می دارد.هدف آن تنظیم خودکار یک فرآیند است تا خروجی درست بماند حتی در صورت تغییر شرایط.به عنوان مثال، یک ترموستات اتاقی دما را نزدیک به سطح تنظیم شده نگه می دارد و یک کروز کنترل خودرو، وسیله نقلیه را در سرعت انتخابی نگه می دارد.یک کنترل کننده سطح مخزن آب نیز ارتفاع آب را در یک علامت انتخاب شده حفظ می کند.به عبارت ساده، یک سیستم کنترلی به طور مداوم یک متغیر را برای مطابقت با مقدار مورد نیاز بررسی و تصحیح می کند.

عناصر اساسی یک سیستم کنترل

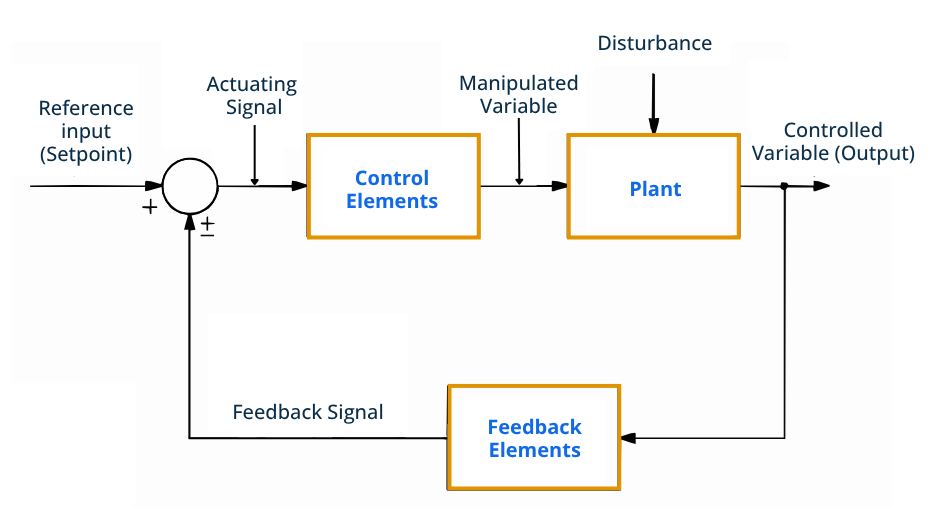

شکل 2. نمودار بلوک سیستم کنترل

یک سیستم کنترل از چندین بخش استاندارد ساخته شده است که هر کدام وظیفه خاصی را انجام می دهند.

• ورودی مرجع (نقطه تنظیم)

این مقدار مورد نظری است که سیستم سعی در حفظ آن دارد.شرایط هدف انتخاب شده را نشان می دهد.سیستم همیشه مقدار واقعی را با این مرجع مقایسه می کند.

• سیگنال فعال

این سیگنالی است که پس از مقایسه مقادیر مورد نظر و واقعی تولید می شود.این نشان دهنده میزان تنظیم مورد نیاز است.سیگنال سیستم را برای اصلاح آماده می کند.

• عناصر کنترل

این بخش ها فرآیند تصمیم گیری را کنترل می کنند.آنها اقدام اصلاحی را بر اساس سیگنال دریافتی تعیین می کنند.خروجی از این مرحله فرآیند را برای تنظیم آماده می کند.

• متغیر دستکاری شده

این مقدار قابل تنظیمی است که به سمت فرآیند ارسال می شود.تغییر این مقدار بر خروجی نهایی تأثیر می گذارد.این متغیری است که سیستم می تواند مستقیماً تغییر کند.

• گیاه

کارخانه فرآیندی است که کنترل می شود.مقدار خروجی نهایی را تولید می کند.هدف این سیستم حفظ این خروجی در سطح مطلوب است.

• اختلال

این یک تغییر ناخواسته است که بر روند تأثیر می گذارد.می تواند خروجی را از مقدار مورد نظر دور کند.سیستم باید آن را جبران کند.

• متغیر کنترل شده (خروجی)

این نتیجه اندازه گیری واقعی فرآیند است.وضعیت فعلی سیستم را نشان می دهد.هدف این است که آن را برابر با ورودی مرجع نگه دارید.

• عناصر بازخورد

اینها خروجی را اندازه می گیرند و اطلاعات را برای بررسی ارسال می کنند.آنها شرایط فعلی را برای سیستم فراهم می کنند.این اجازه می دهد تا تصحیح تعیین شود.

• سیگنال بازخورد

این اطلاعات بازگشتی در مورد مقدار خروجی است.نشان دهنده شرایط فرآیند است.سیستم از آن برای مقایسه استفاده می کند.

اصل کار سیستم کنترل

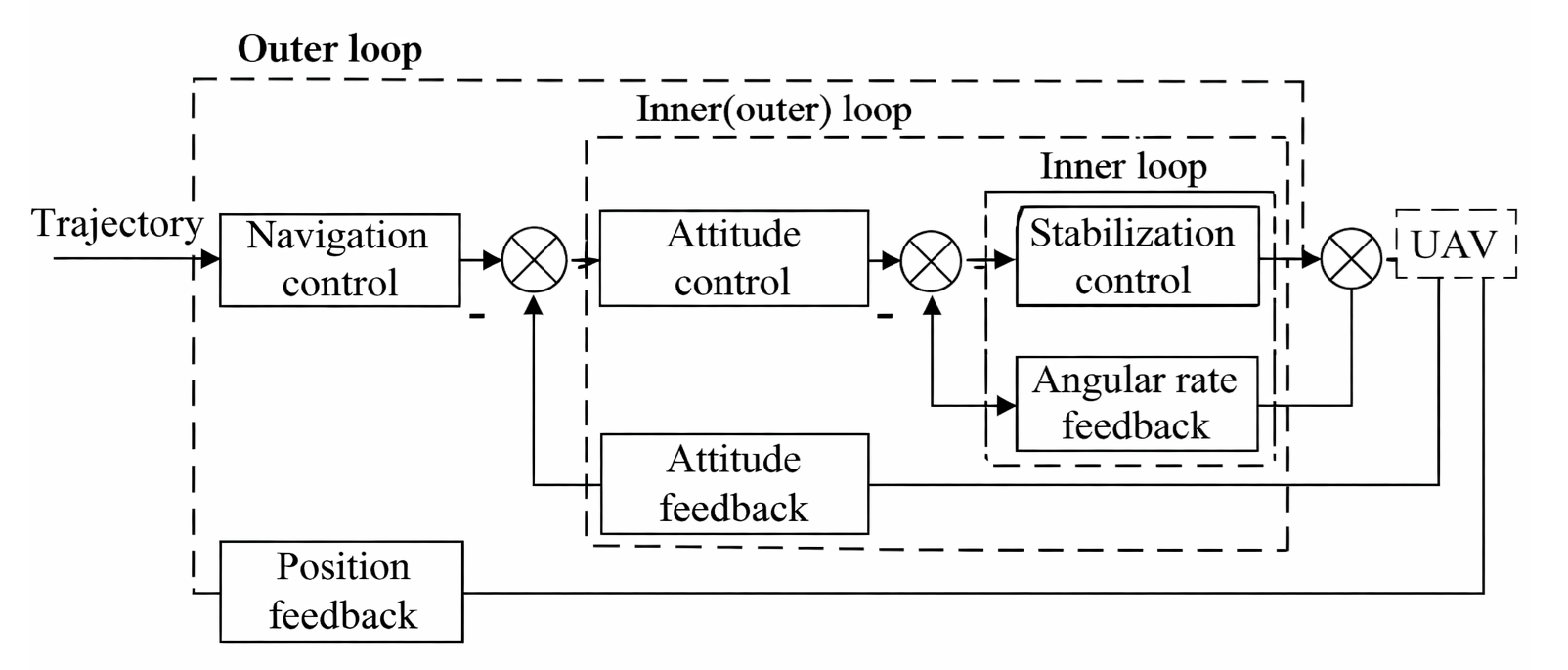

شکل 3. اصل کار سیستم کنترل

اصل کار یک سیستم کنترل با دادن مقدار ورودی دلخواه به سیستم آغاز می شود.سپس سیستم این مقدار را با مقدار خروجی واقعی مقایسه می کند.تفاوت بین آنها سیگنال خطا نامیده می شود.اگر خطا وجود داشته باشد، سیستم یک سیگنال تصحیح تولید می کند.این تصحیح فرآیند را برای کاهش خطا تنظیم می کند.خروجی تغییر می کند و دوباره به طور مداوم بررسی می شود.چرخه تکرار می شود تا زمانی که خروجی با مقدار مورد نظر مطابقت داشته باشد.

ویژگی های سیستم های کنترل

سیستم های کنترل بر اساس میزان عملکرد آنها در طول عملیات ارزیابی می شوند.این ویژگی ها کیفیت و قابلیت اطمینان پاسخ سیستم را توصیف می کند.

خصوصیات	توضیحات
ثبات	خروجی انجام می دهد عدم واگرایی؛پس از اختلال به مقدار ثابت برمی گردد
دقت	خطای نهایی ≤ ± 2-5٪ از مقدار تنظیم شده
دقت	خروجی تغییرات ≤ ± 1٪ در همان ورودی
زمان پاسخگویی	اولیه واکنش در زمان تاخیر اندازه گیری شده (td) رخ می دهد
زمان ظهور	زمان از 10% تا 90 درصد ارزش نهایی
زمان تسویه	وارد می شود و در باند 2±% باقی می ماند
بیش از حد	اوج بیش از مقدار نهایی بر اساس درصد مقدار
حالت ثابت خطا	ثابت افست باقی مانده پس از تثبیت
حساسیت	Δ خروجی / Δ نسبت تغییر پارامتر
استحکام	حفظ می کند عملکرد با وجود تغییر اختلال
پهنای باند	عمل می کند به طور موثر تا فرکانس قطع -3 دسی بل
تکرارپذیری	همان ورودی خروجی مشابهی را در محدوده تحمل تولید می کند
قابلیت اطمینان	عمل می کند بدون شکست برای زمان عملیاتی نامی (MTBF)
میرایی	نوسان پوسیدگی با نسبت میرایی ζ تعیین می شود
سرعت از پاسخ	کل زمان به به شرایط پایدار برسد

انواع سیستم های کنترل

سیستم های کنترل بر اساس نحوه مدیریت اطلاعات، سیگنال ها و رفتار پاسخ طبقه بندی می شوند.آنها بر اساس استفاده از بازخورد، شکل سیگنال و رفتار ریاضی گروه بندی می شوند.

سیستم کنترل حلقه باز

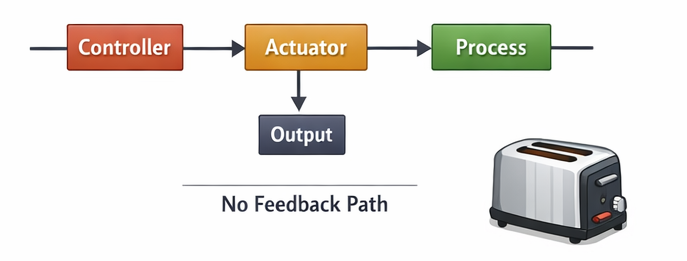

شکل 4. نمودار سیستم کنترل حلقه باز

یک سیستم کنترل حلقه باز سیستمی است که در آن خروجی بر عملکرد کنترل تأثیر نمی گذارد.سیستم دستوری را ارسال می کند و بدون بررسی آن نتیجه را صحیح فرض می کند.از آنجا که هیچ مسیر بازخوردی وجود ندارد، نمی تواند به طور خودکار خطاها یا اختلالات را تصحیح کند.عملکرد عمدتاً به کالیبراسیون مناسب و شرایط عملیاتی بستگی دارد.این سیستم ها ساده، کم هزینه و طراحی آسان هستند.با این حال، تغییرات در بار یا محیط می تواند نتیجه نهایی را تحت تاثیر قرار دهد.نمونه های رایج عبارتند از: تایمر توستر برقی، کنترل تایمر ماشین لباسشویی و تایمر آبیاری ثابت.

سیستم کنترل حلقه بسته

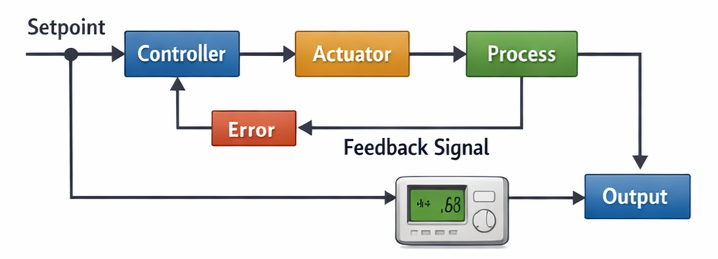

شکل 5. نمودار سیستم کنترل حلقه بسته

سیستم کنترل حلقه بسته سیستمی است که از بازخورد برای تنظیم خودکار خروجی خود استفاده می کند.سیستم نتیجه را اندازه گیری کرده و آن را با مقدار مورد نظر مقایسه می کند.اگر تفاوت ظاهر شد، یک تصحیح برای کاهش خطا اعمال می شود.این تنظیم مداوم امکان عملکرد دقیق و پایدار را حتی در شرایطی که شرایط متفاوت است را فراهم می کند.سیستم های حلقه بسته دقت و قابلیت اطمینان بیشتری نسبت به سیستم های حلقه باز ارائه می دهند.آنها به طور گسترده در برنامه های کاربردی کنترل خودکار مدرن استفاده می شوند.نمونه های معمولی عبارتند از کنترل دمای کولر، کروز کنترل خودرو و تنظیم کننده های ولتاژ خودکار.

سیستم کنترل زمان پیوسته

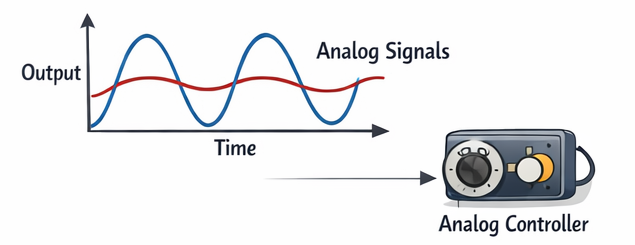

شکل 6. سیگنال کنترل زمان پیوسته (آنالوگ).

یک سیستم کنترل زمان پیوسته سیگنال هایی را پردازش می کند که در طول زمان به آرامی تغییر می کنند.ورودی و خروجی در هر لحظه بدون وقفه وجود دارد.این سیستم ها معمولاً با سیگنال های الکتریکی یا مکانیکی آنالوگ کار می کنند.از آنجایی که سیگنال ها پیوسته هستند، پاسخ نیز صاف و طبیعی است.سیستم‌های زمان پیوسته معمولاً در کنترل‌کننده‌های آنالوگ سنتی یافت می‌شوند.آنها برای فرآیندهای فیزیکی که نیاز به واکنش فوری دارند مناسب هستند.به عنوان مثال می توان به تنظیم کننده های سرعت آنالوگ، کنترل حجم صدا تقویت کننده صوتی و کنترل موقعیت سوپاپ هیدرولیک اشاره کرد.

سیستم کنترل زمان گسسته

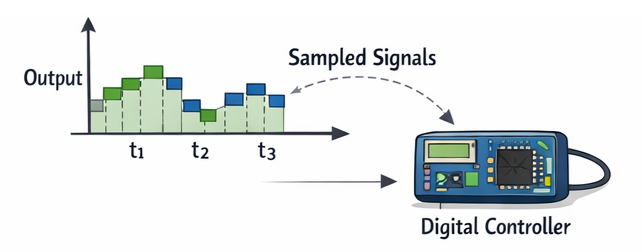

شکل 7. سیگنال کنترل زمان گسسته (دیجیتال).

یک سیستم کنترل زمان گسسته با استفاده از سیگنال های داده نمونه کار می کند.سیستم فقط در بازه های زمانی مشخص مقادیر را بررسی و به روز می کند.این سیگنال ها معمولاً توسط کنترلرهای دیجیتال یا ریزپردازنده ها پردازش می شوند.خروجی گام به گام به جای پیوسته تغییر می کند.چنین سیستم هایی اجازه عملکرد قابل برنامه ریزی و تنظیم انعطاف پذیر را می دهند.آنها به طور گسترده در کنترل الکترونیکی و رایانه ای مدرن استفاده می شوند.به عنوان مثال می توان به کنترل دمای مبتنی بر میکروکنترلر، کنترل دیجیتال سرعت موتور و ترموستات خانه هوشمند اشاره کرد.

سیستم کنترل خطی

شکل 8. رابطه ورودی-خروجی سیستم خطی

یک سیستم کنترل خطی از یک رابطه متناسب بین ورودی و خروجی پیروی می کند.اگر ورودی دو برابر شود، خروجی نیز در شرایط مشابه دو برابر می شود.این سیستم ها اصل برهم نهی را برآورده می کنند که در آن ورودی های ترکیبی خروجی های ترکیبی تولید می کنند.رفتار خطی امکان تجزیه و تحلیل ریاضی قابل پیش بینی و آسان را فراهم می کند.اکثر طرح های کنترل نظری برای سادگی، عملیات خطی را فرض می کنند.مدل های خطی به طراحی سیستم های پایدار و دقیق کمک می کنند.به عنوان مثال می توان به تقویت کننده های الکترونیکی سیگنال کوچک و مناطق کنترل موتور کم بار اشاره کرد.

سیستم کنترل غیر خطی

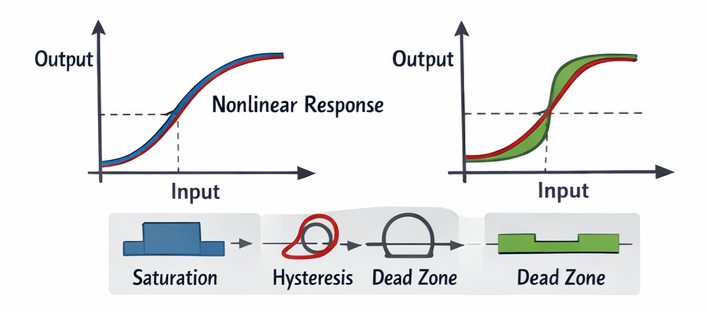

شکل 9. ویژگی های پاسخ غیرخطی سیستم

یک سیستم کنترل غیرخطی خروجی دارد که با ورودی متناسب نیست.پاسخ بسته به محدوده عملیاتی یا شرایط تغییر می کند.تغییرات کوچک ورودی ممکن است تغییرات زیادی در خروجی ایجاد کند یا اصلاً تغییری نداشته باشد.اثراتی مانند اشباع، هیسترزیس و مناطق مرده اغلب ظاهر می شوند.تحلیل این سیستم‌ها سخت‌تر است، اما فرآیندهای فیزیکی را با دقت بیشتری نشان می‌دهند.بسیاری از سیستم ها به طور طبیعی به صورت غیر خطی رفتار می کنند.به عنوان مثال می توان به محدودیت های حرکت بازوی رباتیک، رفتار محرک مغناطیسی و کنترل جریان شیر در موقعیت های شدید اشاره کرد.

مزایا و معایب سیستم های کنترلی

سیستم های کنترل ثبات را بهبود می بخشد و تلاش دستی را کاهش می دهد، اما پیچیدگی و هزینه را نیز معرفی می کند.

مزایای سیستم های کنترل

• سیستم در حین کار خروجی را نزدیک به مقدار مورد نیاز نگه می دارد.

• اپراتورها نیازی به تنظیم مداوم تجهیزات با دست ندارند.

• ماشین ها می توانند ساعت های طولانی بدون توقف مکرر کار کنند.

• سیستم تغییرات شرایط را به طور خودکار تصحیح می کند.

• وضعیت عملکرد را می توان از یک پنل یا نمایشگر از راه دور بررسی کرد.

معایب سیستم های کنترل

• هزینه راه اندازی بیشتر از سیستم های دستی ساده است.

• برای راه اندازی و خدمات به کارگران ماهر نیاز است.

• حسگرها و قطعات الکترونیکی ممکن است در طول زمان از کار بیفتند.

• یافتن علت مشکلات ممکن است بیشتر طول بکشد.

• سیستم به توان الکتریکی پایدار بستگی دارد.

کاربردهای سیستم های کنترل

سیستم های کنترل هم در اتوماسیون صنعتی و هم در تجهیزات روزمره برای حفظ عملکرد صحیح به طور خودکار استفاده می شوند.

1. تولید صنعتی

ماشین های تولیدی ابعاد و کیفیت محصول را ثابت نگه می دارند.خطوط مونتاژ خودکار از مقررات برای اطمینان از تکرارپذیری استفاده می کنند.این باعث کاهش ضایعات و بهبود کارایی می شود.

2. تنظیم دما

تجهیزات گرمایش و سرمایش شرایط محیطی راحت را حفظ می کنند.ساختمان ها برای تثبیت آب و هوای داخلی به تنظیم خودکار متکی هستند.این باعث بهبود بهره وری انرژی و راحتی می شود.

3. سیستم های حمل و نقل

خودروها از کنترل سرعت و پایداری برای عملکرد نرم‌تر استفاده می‌کنند.خودروهای مدرن شامل سیستم های کروز کنترل و کشش هستند.اینها ایمنی و عملکرد رانندگی را بهبود می بخشد.

4. سیستم های قدرت

شبکه های الکتریکی سطوح ولتاژ و فرکانس را تنظیم می کنند.ژنراتورها خروجی را مطابق با تقاضای بار تنظیم می کنند.این امر تامین برق پایدار را تضمین می کند.

5. رباتیک و اتوماسیون

ربات ها وظایف موقعیت یابی و حرکتی دقیق را انجام می دهند.ماشین های خودکار به طور مداوم با دقت بالا کار می کنند.این امکان تولید پیشرفته را فراهم می کند.

6. تجهیزات پزشکی

دستگاه ها شرایط عملیاتی کنترل شده را در طول درمان حفظ می کنند.تجهیزات مانیتورینگ مقادیر را در محدوده ایمن نگه می دارد.این امر ایمنی و قابلیت اطمینان بیمار را بهبود می بخشد.

7. لوازم خانگی

دستگاه های روزمره به طور خودکار تنظیمات عملیات را مدیریت می کنند.ماشین‌های لباسشویی و یخچال‌ها شرایط عملکرد مناسب را حفظ می‌کنند.این کار کارهای روزانه را ساده می کند.

8. سیستم های هوافضا

هواپیماها و پهپادها شرایط پرواز را پایدار نگه می دارند.هدایت خودکار جهت گیری و ارتفاع صحیح را حفظ می کند.این از ناوبری قابل اعتماد پشتیبانی می کند.

سیستم کنترل در مقابل اتوماسیون در مقابل سیستم های جاسازی شده

این فناوری‌ها ارتباط نزدیکی با هم دارند اما اهداف مهندسی متفاوتی را در محصولات الکترونیکی و صنعتی مدرن انجام می‌دهند.

ویژگی	کنترل کنید سیستم	اتوماسیون	تعبیه شده است سیستم
تمرکز اصلی	مقررات از متغیرها	فرآیند اعدام	دستگاه عملیات
هدف	حفظ کنید مقدار مورد نظر	انجام وظایف به صورت خودکار	اختصاصی اجرا کنید توابع
دامنه	خاص رفتار فرآیند	کل گردش کار	مجرد دستگاه محصول
تصمیم قابلیت	بر اساس مقادیر اندازه گیری شده	بر اساس منطق برنامه ریزی شده	بر اساس سیستم عامل
استفاده از بازخورد	اغلب مورد نیاز است	اختیاری	اختیاری
نوع سخت افزار	سنسورها و محرک ها	ماشین آلات و کنترل کننده ها	میکروکنترلر هیئت مدیره
نقش نرم افزاری	محاسبه و اصلاح	توالی یابی و هماهنگی	دستگاه منطق کنترل
نوع پاسخ	مستمر تنظیم	وظیفه اعدام	عملیات عملکردی
اندازه سیستم	کوچک به متوسط	متوسط به بزرگ	خیلی کوچک
انعطاف پذیری	متوسط	بالا	محدود
زمان مورد نیاز	بالا	متوسط	بالا
کاربرد سطح	سطح فرآیند	سطح گیاه	سطح محصول
مثال	دما کنترل کنید	کارخانه خط تولید	ساعت هوشمند
یکپارچه سازی	بخشی از اتوماسیون	حاوی سیستم های کنترل	از هر دو پشتیبانی می کند

نتیجه گیری

سیستم های کنترل با مقایسه مداوم خروجی واقعی با مقدار هدف و تصحیح هر گونه خطا، ثبات را حفظ می کنند.عملکرد آنها به عناصر اصلی مانند بازخورد، عملکرد کنترل کننده و فرآیند کنترل شده بستگی دارد.طبقه‌بندی‌های مختلف نحوه مدیریت سیگنال‌ها و نحوه پاسخ دقیق یک سیستم به اختلالات را تعریف می‌کنند.به دلیل این قابلیت ها، سیستم های کنترل به طور گسترده ای در صنعت، حمل و نقل، انرژی، تجهیزات پزشکی و تجهیزات روزمره استفاده می شود.
