عملکرد پتانسیلومتر چیست؟

در دنیای پیچیده اجزای الکترونیکی ، پتانسیلومتر از تطبیق پذیری و دقت آن در کنترل پارامترهای مختلف در یک مدار متمایز است.این مؤلفه اساسی ، یکپارچه برای تنظیمات الکترونیکی آماتور و حرفه ای ، امکان تنظیم مقاومت را فراهم می کند ، بنابراین بر جریان جریان ، سطح سیگنال و ویژگی های عملیاتی طیف گسترده ای از دستگاه ها تأثیر می گذارد.پتانسیلومترها در همه جا از کم رنگهای خانگی و تجهیزات صوتی گرفته تا ماشین آلات صنعتی پیچیده یافت می شوند ، بنابراین ما باید مفاهیم ، ساختارها و انواع اساسی آنها را درک کنیم.در این مقاله ، ما به ظرافت های پتانسیلومترها می پردازیم-بررسی ساخت و ساز ، انواع ، طرح های خاص برنامه و ملاحظات مهم برای انتخاب و استفاده برای مهار پتانسیل کامل آنها.

کاتالوگ

شکل 1: پتانسیلومتر

مفهوم اساسی یک پتانسیلومتر

بوها پتانسیل سنج یک مؤلفه مشترک در مدارهای الکترونیکی است که در درجه اول به عنوان یک مقاومت قابل تنظیم استفاده می شود.این امر به دلیل سهولت تعدیل در برنامه های مختلف مورد علاقه است.در اصل ، یک پتانسیلومتر با اجازه کاربران برای تغییر مقدار مقاومت خود ، جریان جریان الکتریکی را کنترل می کند و از این طریق دقیقاً پارامترهای مختلف را در یک مدار مدیریت می کند.به عنوان مثال ، می تواند حجم را در دستگاه های صوتی یا روشنایی در سیستم های روشنایی خانگی تنظیم کند.

ساختار اساسی یک پتانسیلومتر از یک عنصر مقاومت است که از موادی مانند کربن یا فلز ساخته شده است و یک برف پاک کن متحرک ، همچنین به عنوان کشویی شناخته می شود.تنظیم یک پتانسیلومتر به طور معمول شامل چرخش یا کشویی این برف پاک کن در سراسر ماده مقاومت است.این حرکت موقعیت برف پاک کن را تغییر می دهد و میزان جریان جریان را از آن بخش تغییر می دهد و در نتیجه مقاومت کلی مدار را اصلاح می کند.

پتانسیلومترها با سه پین ​​اغلب از پین میانی برای اتصال به برف پاک کن استفاده می کنند ، در حالی که پین ​​های بیرونی به هر دو عنصر مقاومت وصل می شوند.در بسیاری از تنظیمات ، این پیکربندی به پتانسیلومتر اجازه می دهد تا به عنوان یک تقسیم کننده ولتاژ عمل کند و ولتاژ را بر اساس موقعیت برف پاک کن توزیع می کند.با این حال ، برای تنظیم مقاومت ساده ، فقط از پین میانی و یک پین بیرونی استفاده می شود که پتانسیلومتر را در حالت مقاومت متغیر قرار می دهد.

هنگام انتخاب پتانسیلومتر برای برنامه های کاربردی ، ملاحظاتی مانند تحمل ولتاژ و رتبه بندی قدرت برای اطمینان از عملکرد ایمن و قابل اعتماد در شرایط خاص مدار مهم است.طراحی فیزیکی پتانسیلومتر باید متناسب با محیط عملیاتی آن باشد.به عنوان مثال ، در شرایط درجه حرارت بالا یا مرطوب ، مواد مقاوم در برابر گرما یا رطوبت ممکن است برای افزایش دوام و قابلیت اطمینان لازم باشد.

پتانسیلومترها فنی و کاربردی را با هم ترکیب می کنند و آنها را در هنگام ایجاد مدارها به انتخاب برتر برای طراحان و مهندسان الکترونیکی تبدیل می کنند.چه برای اندازه گیری دقیق الکتریکی در آزمایشگاه ها یا رابط های کاربر تعاملی در الکترونیک مصرفی ، پتانسیلومترها یک راه حل ساده و در عین حال مؤثر ارائه می دهند.درک اصول عملیاتی و خصوصیات ساختاری آنها می تواند به طور قابل توجهی استفاده از آنها را برای برآورده کردن الزامات فنی خاص و انتظارات عملکردی بهبود بخشد.

شکل 2: نمادهای پتانسیومتر

ساختار پتانسیومتر

فرآیند تولید یک پتانسیلومتر دقیق است و نیاز به دقت فنی بالایی دارد و شامل چندین مرحله است که برای اطمینان از عملکرد و قابلیت اطمینان محصول نهایی طراحی شده است.در ابتدا ، این فرآیند با انتخاب مواد مقاومت مناسب شروع می شود.این انتخاب ممکن است شامل کامپوزیت های کربن ، فیلم های فلزی یا پلاستیک های رسانا باشد.این مواد دامنه مقاومت ، دقت و توانایی مقاومت در برابر عوامل محیطی مانند دما ، رطوبت و سایش فیزیکی را تعیین می کنند.

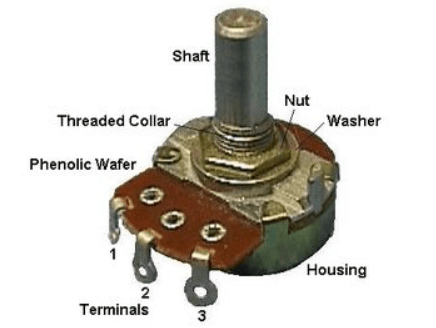

شکل 3: معرفی خارجی پتانسیومتر

ساختار اصلی یک پتانسیلومتر شامل یک هادی مانند نوار است که با یک لایه یکنواخت از مواد مقاومت پوشانده شده است.این نوار به طور معمول از مواد بسیار رسانا مانند مس یا آلومینیوم ساخته می شود تا از عبور صاف جریان اطمینان حاصل شود.فرایند استفاده از مواد مقاومت باید دقیق باشد تا اطمینان حاصل شود که مقاومت در امتداد نوار یکنواخت و قابل اعتماد است.ضخامت و یکنواختی پوشش برای عملکرد پتانسیلومتر بسیار مهم است و باعث می شود نظارت و کنترل این فرآیند پوشش سختگیرانه باشد.این پین ها نه تنها نقاط اتصال به مدار خارجی را فراهم می کنند بلکه از ثبات کلی ساختار نیز پشتیبانی می کنند.پین مرکزی به یک برف پاک کن متحرک ، مؤلفه مهم مکانیسم تنظیم پتانسیلومتر متصل می شود.ساخته شده از مواد نرم و در عین حال بادوام مانند گرافیت یا آلیاژ فلزی ، برف پاک کن بدون آسیب رساندن به آن در سراسر نوار مقاومت می شود.

طراحی برف پاک کن باید تماس دقیق و قابل اعتماد با نوار مقاومت ایجاد کند.کاربران مقاومت را با چرخاندن دستگیره یا کشویی برف پاک کن ، تغییر نقطه تماس در امتداد نوار تنظیم می کنند.این تنظیم مقاومت در بخش برف پاک کن را تغییر می دهد و از این طریق مقاومت کلی در مدار را اصلاح می کند.یک برف پاک کن به خوبی طراحی شده نه تنها تنظیمات صاف و دقیق را تضمین می کند بلکه با جلوگیری از سایش بیش از حد که می تواند منجر به نارسایی عملکردی شود ، طول عمر پتانسیلومتر را نیز گسترش می دهد.

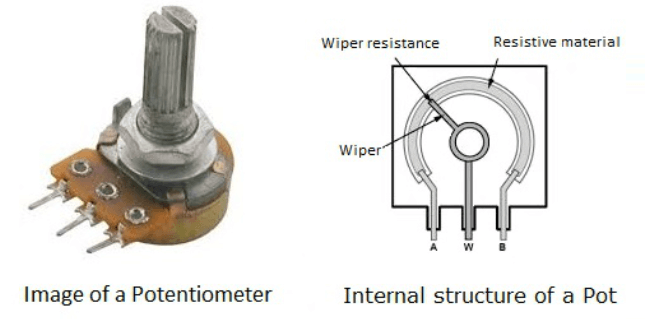

شکل 4: ساختار داخلی پتانسیومتر

مونتاژ پتانسیلومترها در خطوط تولیدی بسیار خودکار صورت می گیرد که اطمینان حاصل می کنند که هر یک از مؤلفه ها به طور دقیق برای قوام نصب شده است.پس از مونتاژ ، هر پتانسیلومتر برای اطمینان از مقاومت ، دوام و سازگاری با محیط زیست برای تضمین عملکرد بهینه در تنظیم برنامه خود ، آزمایش دقیق انجام می دهد.از طریق این فرآیند تولید دقیق ، پتانسیلومترها به طور موثر به عنوان مقاومت متغیر یا تقسیم کننده ولتاژ در مدارها عمل می کنند و قابلیت تنظیم قابل اعتماد را برای جریان یا ولتاژ ارائه می دهند.

انواع پتانسیلومترها

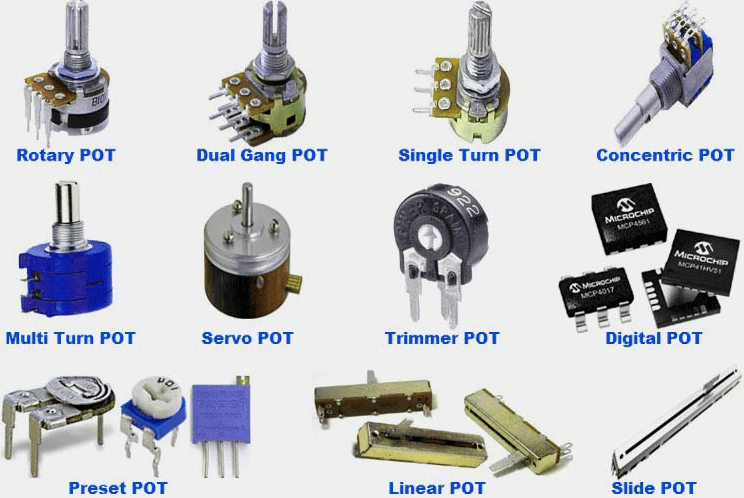

شکل 5: انواع پتانسیومترها

پتانسیلومترها اجزای ضروری در مدارهای الکترونیکی هستند و انواع مختلفی برای برنامه های خاص طراحی شده اند.این مؤلفه ها بر اساس روشهای عملیاتی و الزامات کاربردی آنها طبقه بندی می شوند و هر یک از ویژگی ها و مزایای منحصر به فرد را ارائه می دهند.

پتانسیل سنجهای دوار

پتانسیل سنجهای دوار رایج ترین نوع هستند.آنها در طراحی ساده هستند و به طور گسترده در الکترونیک مصرفی مورد استفاده قرار می گیرند.کاربران مقادیر مقاومت را با چرخاندن یک دستگیره تنظیم می کنند ، به طور مستقیم پارامترهایی مانند حجم یا روشنایی را کنترل می کنند.این دستگیره به طور معمول در جهت عقربه های ساعت یا خلاف جهت عقربه های ساعت می چرخد ​​و به کاربران امکان می دهد مقاومت را افزایش یا کاهش دهند ، بنابراین جریان جریان را از طریق پتانسیلومتر تغییر می دهد.پتانسیومترهای دوار برای تجهیزات صوتی مانند تقویت کننده ها و گیرنده ها ایده آل هستند زیرا آنها تنظیمات صاف و مداوم را ارائه می دهند که حداقل بر کیفیت صدا تأثیر می گذارد.

پتانسیل سنجهای دو قلو

پتانسیومترهای دو قند دوتایی برای کنترل دو کانال صوتی جداگانه به طور همزمان ، که معمولاً در سیستم های صوتی استریو استفاده می شود ، طراحی شده اند.آنها برای حفظ خروجی متعادل ، از تنظیمات هماهنگ حجم کانال های صوتی چپ و راست اطمینان می دهند.این هماهنگ سازی با مونتاژ دو مجموعه از آهنگ های مقاومتی و مخاطبین کشویی در همان ساختار مکانیکی حاصل می شود و به دستگیره های تنظیم در هر دو طرف اجازه می دهد تا در یکنواخت حرکت کنند ، بنابراین قوام بین کانال ها را حفظ می کنند.

پتانسیل سنج

پتانسیل سنج از طریق یک حرکت کشویی خطی کار کنید و آنها را برای برنامه های محدود شده با فضا مانند میکسر صوتی و کنسول های روشنایی مناسب کنید.بر خلاف پتانسیلومترهای چرخشی ، پتانسیلومترهای اسلاید دارای یک مسیر عملیاتی مستقیم هستند که کنترل دقیقی بر تغییرات مقاومت در اختیار کاربران قرار می دهد.این پتانسیلومترها اغلب در تجهیزات صوتی حرفه ای یافت می شوند که در آن تنظیمات سریع و دقیق بسیار مهم است ، زیرا مسیر اسلاید بصری به کاربران کمک می کند تا سطح تنظیم را مستقیماً ارزیابی کنند.

پتانسیل سنج

پتانسیل سنج برای تنظیم مقاومت با دقت بالا مهندسی شده است.آنها به طور معمول کوچک هستند و به یک پیچ گوشتی یا ابزار تخصصی برای تنظیم نیاز دارند و آنها را برای استفاده در آزمایشگاه ها و ابزارهای دقیق که در آن تغییرات جزئی در مقاومت می تواند به طور قابل توجهی بر عملکرد کلی سیستم تأثیر بگذارد ، مناسب می کند.

پتانسیل سنج های دیجیتال

پتانسیومترهای دیجیتال نشان دهنده تکامل مدرن فناوری پتانسیلومتر است که به جای حرکات مکانیکی از طریق سیگنال های دیجیتال کار می کند.این پتانسیلومترها با دریافت کدهای دیجیتالی (مانند پروتکل های SPI یا I2C) مقادیر مقاومت را تنظیم می کنند ، و آنها را برای سیستم های الکترونیکی پیچیده ای که نیاز به کنترل قابل برنامه ریزی دارند ، مناسب می کنند.پتانسیلومترهای دیجیتال قابلیت کنترل از راه دور و دقت بالاتری را ارائه می دهند ، به طور فزاینده ای کاربردهای خود را در تجهیزات خودکار و الکترونیک مصرف کننده با کیفیت بالا پیدا می کنند.

با درک ظرافت های عملیاتی و کاربردهای خاص این انواع مختلف پتانسیلومترها ، کاربران می توانند آنها را بهتر در سیستم های الکترونیکی ادغام کنند تا به نتایج مطلوب برسند.

چگونه یک پتانسیلومتر را انتخاب کنیم؟

پتانسیومتر ، که معمولاً به عنوان گلدان از آن یاد می شود ، اساساً به عنوان یک مقاومت متغیر عمل می کند ، جایی که تنظیمات از طریق دستگیره ای که در قسمت بالای آن قرار دارد انجام می شود.این دستگاه ها توسط دو ویژگی اصلی طبقه بندی می شوند: مقاومت ، اندازه گیری شده در اهم (R) و ظرفیت قدرت ، در وات (P) اندازه گیری می شوند.

مقدار مقاومت سطح مخالفتی را که در برابر جریان الکتریکی فراهم می کند ، دیکته می کند ، مقاومت بالاتری منجر به جریان کمتری می شود.مقادیر مقاومت مشترک برای پتانسیلومترها شامل 500Ω ، 1K ، 2K ، 5K ، 10K ، 22K ، 47K ، 50K ، 100K ، 220K ، 470K ، 500K و 1M است.امتیاز قدرت یک پتانسیلومتر میزان جریان آن را با خیال راحت نشان می دهد.به طور معمول ، یک پتانسیومتر با امتیاز 0.3W برای مدارهای کم جریان کافی است.

عوامل اصلی برای انتخاب

مقدار مقاومت: انتخاب یک پتانسیلومتر که مقاومت آن با نیازهای مدار شما مطابقت دارد ، بسیار مهم است.پتانسیلومترها در اندازه ها و شکل های گسترده ای از چند اهم تا چند مگهم قرار دارند.

تحمل: این عامل نشان دهنده توانایی حفظ سطح مقاومت مداوم است و به عنوان درصد بیان می شود.درصد تحمل پایین به معنای خواندن دقیق تر است.اگر برنامه شما به مقادیر دقیق مقاومت نیاز دارد ، از پتانسیلومترها با سطح تحمل پایین تر انتخاب کنید.

قدرت رتبه بندی: هنگام انتخاب پتانسیلومتر ، قدرت امتیاز آن را در نظر بگیرید ، که نشان می دهد این جزء چقدر می تواند بدون گرمای بیش از حد یا عدم موفقیت آن را کنترل کند.برای پاسخگویی به خواسته های انرژی مدار خاص خود ، یک پتانسیلومتر را با امتیاز کافی انتخاب کنید.

نوع پتانسیلومتر: نوع را انتخاب کنید که متناسب با برنامه شما باشد.پتانسیومترهای خطی برای برنامه های کاربردی که نیاز به پاسخ خطی دارند ، مانند کنترل حجم یا تن مناسب هستند.پتانسیومترهای لگاریتمی برای برنامه های صوتی ایده آل هستند که در آن تغییرات حجم توسط گوش انسان به صورت لگاریتمی درک می شود.پتانسیومترهای چند نوری برای کالیبراسیون دقیق عالی هستند ، در حالی که پتانسیلومترهای دیجیتال برای پردازش سیگنال دیجیتال مناسب هستند.

اندازه فیزیکی: اندازه پتانسیلومتر در محیط های محدود شده فضا از اهمیت ویژه ای برخوردار است.اطمینان حاصل کنید که پتانسیلومتر انتخاب شده در فضای موجود در پروژه یا برنامه خود متناسب است.

نوع نصب: پتانسیلومترها با گزینه های مختلف نصب ، مانند نصب پانل ، کوه PCB یا سوار شدن از طریق سوراخ همراه هستند.یکی را انتخاب کنید که با صفحه مدار یا محفظه سازگار باشد.

چگونه از پتانسیلومتر استفاده کنیم؟

هنگام استفاده از پتانسیومتر ، درک عملکردهای سه پایانه آن مهم است.بر خلاف مقاومتهای معمولی دو ترمینال ، ترمینال سوم یک پتانسیلومتر عملکرد اضافی را فراهم می کند و به آن اجازه می دهد تا نقش پیچیده تری در یک مدار داشته باشد تا فقط یک مقاومت ثابت سنتی.

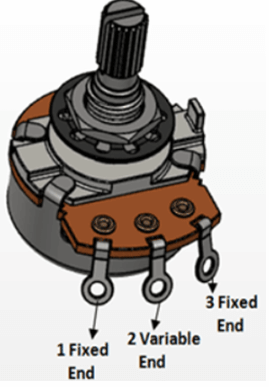

شکل 6: سه پایانه پتانسیومتر

پتانسیلومتر از دو پایانه ثابت (مشخص شده 1 و 3) و یک ترمینال مرکز قابل تنظیم (با علامت 2) تشکیل شده است.پایانه های ثابت به ماده مقاومت پتانسیلومتر وصل می شوند ، در حالی که ترمینال میانی به یک کشویی یا برف پاک کن متصل است.این کشویی برای حرکت در امتداد ماده مقاومت آزاد است و از این طریق طول مسیر مقاومت را به ترمینال میانی تغییر می دهد.

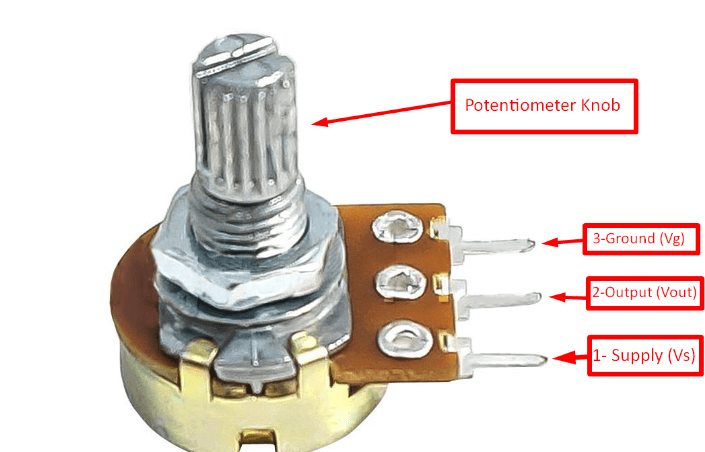

شکل 7: پتانسیلومتر

به عنوان نمونه ، یک پتانسیومتر استاندارد 10kΩ را در نظر بگیرید.بدون در نظر گرفتن پایانه های میانی ، اندازه گیری از ترمینال 1 تا ترمینال 3 باید 10kΩ باشد ، که مقاومت کامل پتانسیلومتر را نشان می دهد.هنگامی که ترمینال میانی فعال شود ، اگر کشویی 25 ٪ از ترمینال 1 تنظیم شود ، مقاومت از ترمینال 1 به ترمینال 2 به 25 ٪ از کل مقاومت کاهش می یابد ، که 2.5kΩ است.بر این اساس ، مقاومت از ترمینال 2 به ترمینال 3 سپس 75 ٪ باقیمانده است که 7.5kΩ است.

با چرخاندن دستگیره واقع در بالای پتانسیلومتر ، موقعیت ترمینال میانی قابل انعطاف است.این روش تنظیم کنترل خوبی بر مقدار مقاومت در اختیار کاربر قرار می دهد و برای برنامه هایی که نیاز به تنظیم دقیق شدت جریان دارند ، مانند کنترل صدا یا تنظیم روشنایی نور ، ایده آل است.این انعطاف پذیری باعث می شود پتانسیلومترها به بخشی جدایی ناپذیر در تنظیم عملکرد یک دستگاه باشند.

این ویژگی قابل تنظیم پتانسیومتر در مراحل نمونه سازی الکترونیکی و آزمایش از اهمیت ویژه ای برخوردار است.با تغییر موقعیت کشویی ، طراحان می توانند بدون نیاز به جایگزینی مقاومت ، تأثیر مقادیر مختلف مقاومت در رفتار مدار را آزمایش کنند.این نه تنها باعث افزایش کارآیی آزمایش می شود بلکه باعث افزایش انعطاف پذیری و سرعت تکرار طراحی مدار می شود.

عملکرد پتانسیومتر

پتانسیلومترها نقش مهمی در طراحی مدار دارند ، که در درجه اول به عنوان مقاومت متغیر یا تقسیم کننده ولتاژ خدمت می کنند.این برنامه ها به توانایی آنها در تنظیم مقادیر مقاومت متکی هستند و کنترل دقیق بر جریان یا ولتاژ در یک مدار را امکان پذیر می کنند.یک پتانسیلومتر استاندارد 10kΩ را در نظر بگیرید ، که می تواند مقاومت خود را از 0Ω تا 10 کیلو گرم تنظیم کند ، و انعطاف پذیری بالایی را برای برآورده کردن نیازهای متنوع مدار ارائه می دهد.

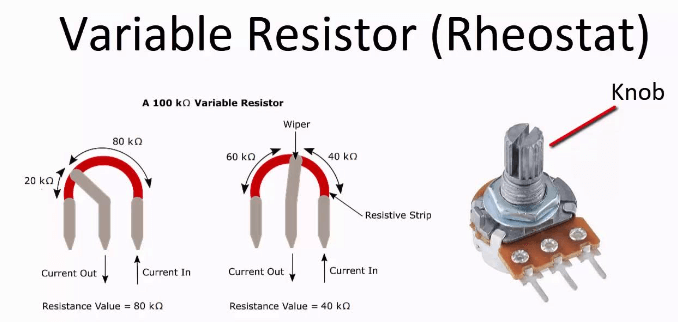

شکل 8: پتانسیومتر به عنوان یک مقاومت متغیر

مقاومت متغیر

هنگامی که به عنوان یک مقاومت متغیر استفاده می شود ، یک پتانسیلومتر با تنظیم مداوم مقاومت بین دو انتهای آن ، جریان جریان را تغییر می دهد.در این تنظیم ، یک انتهای پتانسیلومتر به منبع تغذیه و دیگری به یک بار مانند موتور یا لامپ متصل می شود.ترمینال سوم ، معمولاً یک تماس کشویی یا برف پاک کن ، مطابق با تنظیمات کاربر حرکت می کند و نقطه اتصال آن را با منبع تغذیه یا بار تغییر می دهد.این دستکاری به کاربران این امکان را می دهد تا جریان جریان جریان را از طریق بار تنظیم کنند و جنبه های عملیاتی مانند سرعت موتور یا روشنایی نور را کنترل کنند.

شکل 9: پتانسیلومتر به عنوان تقسیم کننده ولتاژ

تقسیم کننده ولتاژ

از طرف دیگر ، هنگام خدمت به عنوان تقسیم کننده ولتاژ ، نقش پتانسیلومتر تقسیم ولتاژ ورودی برای تأمین ولتاژ خروجی متغیر است.این امر با پیکربندی پتانسیلومتر به عنوان توزیع کننده ولتاژ حاصل می شود ، جایی که ولتاژ ورودی در دو انتهای پتانسیلومتر اعمال می شود و ولتاژ خروجی از بین تماس کشویی و یکی از انتهای ثابت گرفته می شود.این پیکربندی پتانسیلومتر را قادر می سازد تا هر سطح ولتاژ میانی را از صفر ولت تا حداکثر ولتاژ ورودی تحویل دهد ، که به ویژه در تنظیم سطح سیگنال در پردازش صوتی و تقویت سیگنال مفید است.

پتانسیل سنج

انتخاب TAPER در یک پتانسیلومتر به طور مستقیم بر منحنی پاسخ تنظیمات مقاومت تأثیر می گذارد و از این طریق بر عملکرد کلی مدار و تعامل کاربر تأثیر می گذارد.TAPER اساساً توصیف می کند که چگونه مقدار مقاومت با تغییر پتانسیلومتر تغییر می کند یا لغزش می یابد.این تغییر به صورت گرافیکی توسط منحنی رابطه بین خروجی پتانسیلومتر و موقعیت مکانیکی آن ، به طور معمول در انواع خطی و لگاریتمی طبقه بندی می شود.

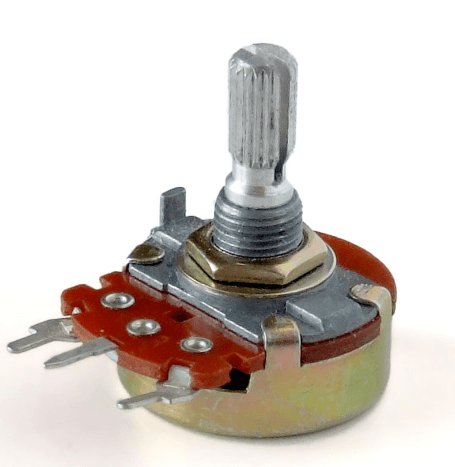

شکل 10: پتانسیل سنجهای خطی خطی

پتانسیومترهای خطی خطی اطمینان حاصل می کنند که افزایش یا کاهش مقاومت در طول طیف وسیعی از عملکرد آن یکنواخت است.یعنی همانطور که کنترل پتانسیلومتر را می چرخانید یا می چرخانید ، مقاومت در یک نسبت خطی تغییر می کند.به عنوان مثال ، اگر پتانسیلومتر به 50 ٪ از دامنه آن تبدیل شود ، مقاومت به 50 ٪ از حداکثر مقدار خود می رسد.این ویژگی باعث می شود پتانسیلومترهای خطی مناسب برای برنامه های کاربردی که نیاز به ولتاژ دقیق یا کنترل فعلی دارند ، مانند تنظیم دقیق سیگنال های ورودی/خروجی در تجهیزات آزمایش و اندازه گیری یا تنظیم مداوم خروجی در منبع تغذیه.

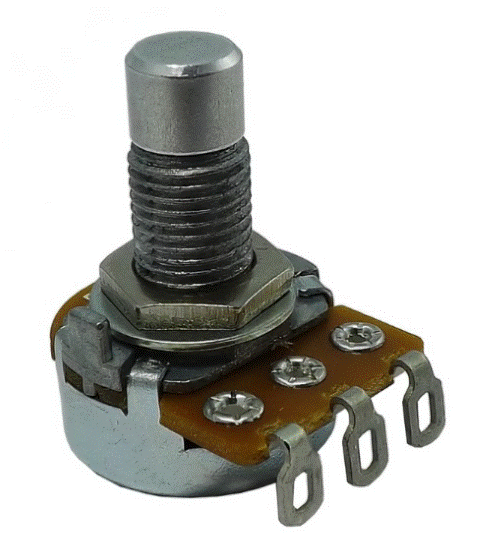

شکل 11: پتانسیل سنج های لگاریتمی

از طرف دیگر ، پتانسیومترهای لگاریتمی پتانسیلومترهای لگاریتمی ، یک منحنی تنظیم غیر خطی ، به طور معمول نمایی را دنبال می کنند ، به این معنی که مقاومت در شروع تنظیم و سریعتر به انتها تغییر می کند.این الگوی به ویژه برای برنامه های کنترل صوتی سودمند است ، زیرا گوش انسان سطح صدا را به صورت لگاریتمی درک می کند.استفاده از پتانسیلومتر لگاریتمی در کنترل صدا امکان تنظیم طبیعی تر حجم صدا را فراهم می کند ، و باعث می شود افزایش یا کاهش حجم متعادل تر و نرم تر به نظر برسد تا ناگهانی.

درک اصول کار و سناریوهای کاربردی پتانسیلومترهای مختلف برای طراحی دستگاههای الکترونیکی بسیار مهم است.انتخاب نوع صحیح صحیح فقط مربوط به تطبیق مشخصات فنی نیست.همچنین شامل تقویت تجربه تعامل کاربر نهایی با محصول است.به عنوان مثال ، در طراحی رابط کاربری ، استفاده از یک پتانسیومتر لگاریتمی برای تنظیم روشنایی پس زمینه یا روشنایی صفحه نمایش باعث یک تجربه بصری و راحت تر کاربر می شود ، زیرا این روش تنظیم با درک چشم انسان از تغییر روشنایی بیشتر می شود.

مثال سیم کشی پتانسیومتر

هنگام سیم کشی پتانسیلومتر ، رویکرد شما به نحوه برنامه ریزی شما برای استفاده از آن بستگی دارد.به طور معمول ، پین میانی برف پاک کن است.چرخاندن شافت به سمت راست (یا حرکت کشویی) مقاومت بین برف پاک کن و پین راست را کاهش می دهد.حرکت آن به سمت چپ مقاومت بین برف پاک کن و پین سمت چپ را کاهش می دهد.گاهی اوقات استفاده از هر سه پین ​​منطقی است ، اما در بعضی مواقع ، ممکن است فقط به دو مورد نیاز داشته باشید.بیایید چند نمونه را کشف کنیم.

مثال 1: پتانسیلومتر به عنوان یک مقاومت متغیر ساده

اگر به یک مقاومت ساده نیاز دارید که می توانید مقاومت را تنظیم کنید ، فقط به دو پین نیاز دارید: پین میانی و یکی از پین های جانبی.در اینجا نحوه اتصال پتانسیلومتر برای کمرنگ شدن یک دیود در حال انتشار (LED) آورده شده است.در مدارهای عملی ، ممکن است لازم باشد یک مقاومت سری اضافه کنید تا اطمینان حاصل شود که تنظیم مقاومت در برابر صفر به LED آسیب نمی رساند.چرخش شافت در یک جهت باعث افزایش مقاومت می شود و LED را کم می کند.چرخاندن آن به روش دیگر ، مقاومت را کاهش می دهد و LED را روشن تر می کند.

مثال 2: اتصال پین سوم به وسط

بعضی اوقات ، ممکن است یک نمودار مدار را ببینید که در آن وسط و یکی از پین های جانبی در همان نقطه به هم وصل می شوند.چرا این کار انجام شده است؟این نوع اتصال اساساً فقط از دو پین استفاده می کند زیرا اتصال پین سوم به وسط ، بر مقاومت تأثیر نمی گذارد.برخی از افراد این روش را ترجیح می دهند زیرا با از بین بردن یک پین بلااستفاده ، مدار را تنظیم می کند ، که می تواند به نظر می رسد که این شماتیک تمیزتر و سازمان یافته تر باشد.

مثال 3: پتانسیلومتر به عنوان کنترل صدا

در این مثال ، از هر سه پین ​​پتانسیلومتر برای ایجاد یک روش ساده برای تنظیم حجم یک تقویت کننده صوتی استفاده می شود.با اتصال به این روش ، یک تقسیم کننده ولتاژ ایجاد می کنید که می تواند ولتاژ سیگنال ورودی را کاهش دهد.هرچه بیشتر شافت را بچرخانید ، حجم آن کاهش می یابد.این نوع سیم کشی در تجهیزات صوتی متداول است.

هر یک از این تنظیمات سیم کشی نشان می دهد که چگونه تنظیم اتصالات پتانسیلومتر می تواند عملکرد آن را به برنامه های خاص ، از کنترل روشنایی ساده گرفته تا سیستم های صوتی پیچیده تر ، متناسب کند.درک نحوه دستکاری این اتصالات امکان انعطاف پذیری و دقت بیشتری را در طراحی مدار الکترونیکی فراهم می کند.

عیب یابی سیم کشی پتانسیومتر

عیب یابی مشکلات سیم کشی پتانسیومتر هنگام برخورد با نقص هایی که می تواند بر عملکرد مدارهای شما تأثیر بگذارد و به طور بالقوه به دستگاه های شما آسیب برساند ، بسیار مهم است.برای تشخیص و حل موثر این مسائل ، بررسی جامع پتانسیلومتر و اتصالات آن ضروری است.

بررسی سفتی اتصال

اولین قدم مهم بازرسی از سفتی اتصالات پتانسیلومتر است.سیم کشی شل می تواند به مقادیر مقاومت ناپایدار منجر شود ، که به نوبه خود بر خروجی مدار تأثیر می گذارد.به عنوان مثال ، در یک مدار کنترل حجم ، اتصالات سست ممکن است هنگام تنظیم باعث ایجاد نویز ناخواسته یا پرش ناگهانی در حجم شود.برای بررسی اتصالات سست ، سیمها و پین های پتانسیلومتر را به آرامی پیچ و تاب کنید و هرگونه نشانه ای از شل بودن را مشاهده کنید.در صورت یافتن هرگونه اتصالات سست ، آنها باید با استفاده از ابزارهای مناسب مانند آهن لحیم کاری ، دوباره به صورت ایمن مجدداً مورد استفاده قرار گیرند.

شناسایی مدارهای کوتاه

در مرحله بعد ، هر مدارهای کوتاه را در مدار بررسی کنید.شلوارک ممکن است به دلیل سیم کشی نادرست یا آسیب داخلی به پتانسیلومتر رخ دهد و یک اتصال الکتریکی ناخواسته بین دو نقطه ایجاد کند که نباید به طور مستقیم به هم وصل شود.یک مدار کوتاه می تواند به جریان جریان غیر طبیعی بالا منجر شود ، که نه تنها می تواند عملکرد مدار را مختل کند بلکه خطر گرمای بیش از حد و به طور بالقوه سوزاندن پتانسیلومتر یا سایر اجزای الکترونیکی را نیز در بر می گیرد.استفاده از یک مجموعه مولتی متر برای اندازه گیری مقاومت می تواند با بررسی مقادیر مقاومت در قسمت های مختلف مدار ، به تشخیص مدارهای کوتاه بالقوه کمک کند.

بازرسی از پتانسیلومتر و اجزای اطراف آن

سرانجام ، بازرسی از پتانسیومتر و اجزای اطراف آن بسیار مهم است.آسیب به پتانسیلومتر به دلیل سایش مکانیکی ، جریان بیش از حد یا عوامل محیطی مانند دما و رطوبت می تواند رخ دهد.آزمایش این که آیا مقاومت در هنگام تنظیم پتانسیلومتر می تواند وضعیت آن را به آرامی تغییر دهد.اگر مقاومت به طور ناپیوسته تغییر کند یا در حین تنظیم پاسخ ندهد ، ممکن است نشان دهد که قسمت های متحرک پتانسیومتر مانند کشویی یا دستگیره فرسوده یا آسیب دیده اند.علاوه بر این ، بررسی علائم آسیب یا شرایط غیر طبیعی در اجزای الکترونیکی در نزدیکی پتانسیلومتر نیز توصیه می شود ، زیرا این موارد می تواند به طور غیرمستقیم به مشکلات پتانسیلومتر کمک کند.

با دنبال کردن این مراحل ، می توانید موارد مربوط به سیم کشی و عملکرد پتانسیلومتر را به طور موثری تشخیص داده و برطرف کنید و از ثبات و ایمنی مدارهای خود اطمینان حاصل کنید.مشاهده مداوم و رسیدگی دقیق در هنگام عیب یابی مهم است ، در حالی که صبر و یک رویکرد سیستماتیک برای حل مسئله می تواند باعث افزایش چشمگیر کارآیی شما در حل این مسائل شود.

پایان

نقش پتانسیلومتر در الکترونیک مدرن را نمی توان بیش از حد بیش از حد کرد.توانایی عملکرد آن به عنوان یک مقاومت متغیر و یک تقسیم کننده ولتاژ باعث می شود که در ایجاد مدارهای الکترونیکی سازگار و کارآمد ضروری باشد.این که آیا تنظیم حجم بر روی یک دستگاه صوتی ، کالیبراسیون سطح سیگنال در یک تنظیم آزمایش یا تنظیم دقیق روشنایی LED ها ، پتانسیلومتر سنگ بنای طراحی الکترونیکی است.تطبیق پذیری آن با نیاز به انتخاب و کاربرد دقیق مطابقت دارد ، و اطمینان می دهد که هر پتانسیلومتر نه تنها خواسته های فنی مدار را برآورده می کند بلکه تعامل کاربر با دستگاه را افزایش می دهد.با در آغوش گرفتن بینش ها و تجزیه و تحلیل های دقیق از عملکردهای پتانسیلومتر ، می توان عملکرد و قابلیت اطمینان پروژه های الکترونیکی را به میزان قابل توجهی بهبود بخشید ، و راه را برای نوآوری هایی که همچنان به مرزهای ممکن با اجزای الکترونیکی ساده و در عین حال مؤثر فشار می آورد ، هموار می کند.

سوالات متداول [سؤالات متداول]

1. پتانسیلومتر برای چه چیزی استفاده می شود؟

پتانسیومتر در درجه اول برای تنظیم مقاومت در یک مدار الکترونیکی استفاده می شود.این امر به آن اجازه می دهد تا پارامترهای مختلفی مانند حجم تجهیزات صوتی ، روشنایی در سیستم های روشنایی و تنظیم عمومی سطح سیگنال را کنترل کند.

2. چگونه یک پتانسیلومتر را آزمایش کنیم؟

برای آزمایش پتانسیلومتر ، به یک مجموعه مولتی متر در حالت اندازه گیری مقاومت نیاز دارید.پروب های مولتی متر را به پین ​​های ترمینال پتانسیلومتر (به طور معمول پین های بیرونی) وصل کنید.دستگیره پتانسیلومتر یا اسلایدها را در طول محدوده خود بچرخانید و تغییرات مقدار مقاومت را در مولتی متر مشاهده کنید ، و اطمینان حاصل کنید که آنها به راحتی و به طور مداوم تغییر می کنند.

3. آیا ولتاژ کنترل پتانسیلومتر یا جریان است؟

یک پتانسیومتر می تواند با تنظیم مقاومت ، هر دو ولتاژ و جریان را به طور غیرمستقیم کنترل کند.به عنوان یک مقاومت متغیر ، در درجه اول کنترل میزان جریان از طریق بخشی از یک مدار را کنترل می کند.به عنوان یک تقسیم ولتاژ پیکربندی شده ، می تواند خروجی ولتاژ را در ترمینال های آن کنترل کند.

4- یک پتانسیلومتر چند ولت می تواند داشته باشد؟

ولتاژ یک پتانسیلومتر می تواند به طراحی و رتبه بندی خاص آن بستگی داشته باشد.پتانسیلومترهای رایج در الکترونیک معمولاً بین 3 تا 50 ولت می گیرند ، اما بررسی مشخصات سازنده برای رتبه بندی دقیق ولتاژ برای جلوگیری از آسیب و اطمینان از عملکرد ایمن ضروری است.

5- از چند سیم در پتانسیلومتر استفاده می شود؟

پتانسیومتر به طور معمول دارای سه پایانه یا سیم است.یک سیم به هر انتهای عنصر مقاومت متصل می شود و سوم به برف پاک کن متحرک متصل می شود ، که با تغییر موقعیت خود در طول مسیر مقاومت ، مقدار مقاومت را تنظیم می کند.
