ترانزیستور D882 توضیح داد: Pinout ، پیکربندی و نکات استفاده ایمن

ترانزیستور D882 یک مؤلفه قابل اعتماد و همه کاره است که در بسیاری از مدارهای الکترونیکی مورد استفاده قرار می گیرد.این برنامه برای کارهایی مانند تعویض و تقویت سیگنال ها طراحی شده است و آن را به یک انتخاب محبوب برای طیف گسترده ای از پروژه ها تبدیل می کند.این مقاله شما را از طریق ویژگی های آن ، پیکربندی PIN ، برنامه ها و نحوه استفاده از آن به طور مؤثر در مدارها راهنمایی می کند.

کاتالوگ

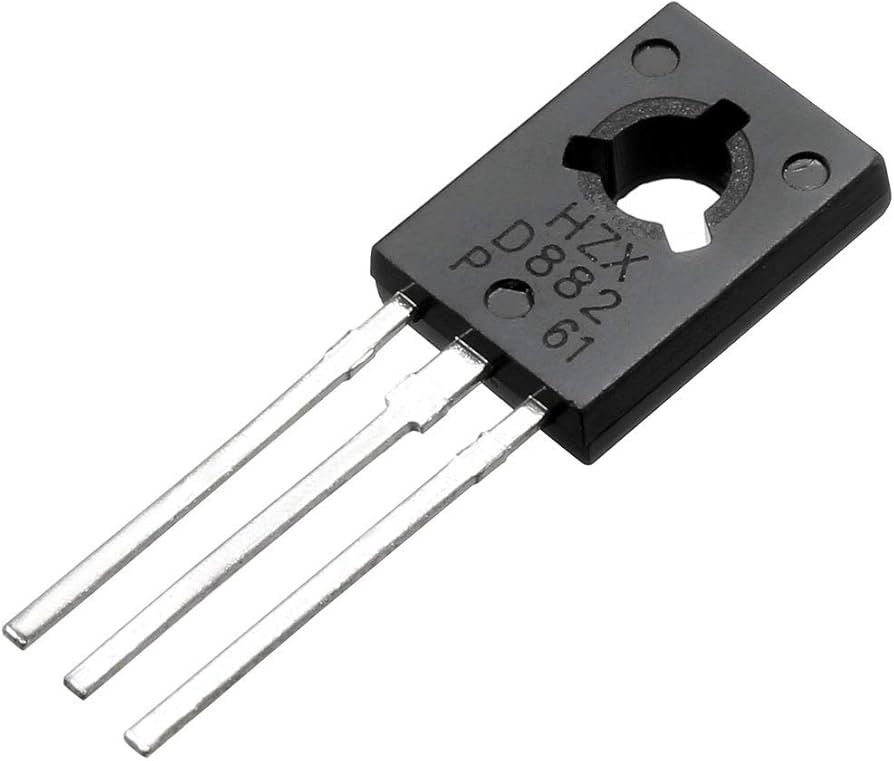

نمای کلی ترانزیستور D882

در d882 ترانزیستور به دلیل قابلیت اطمینان و عملکرد آن ، به عنوان یک مؤلفه همه کاره در مدارهای الکترونیکی مورد استفاده قرار می گیرد.این یک ترانزیستور از نوع NPN است که با فناوری پیشرفته مسطح ساخته شده است و آن را قوی و کارآمد می کند.این ترانزیستور به طور خاص برای اداره برنامه های با انرژی متوسط ​​طراحی شده است و به لطف بسته SOT-32 که شامل یک سوراخ پیچ برای اتصال ایمن است ، می تواند برای بهبود گرمای حرارتی بر روی هیت سینک نصب شود.

D882 همچنین دارای نسخه PNP مکمل است که به آن معروف است 2SB772 ترانزیستوراین باعث می شود جفت شدن با سایر اجزای دیگر برای طرح های مختلف مدار آسان باشد.آنچه این ترانزیستور را از هم جدا می کند ، توانایی آن در کنترل سطح متوسط ​​جریان و در عین حال حفظ ولتاژ جمع کننده بالا است.D882 با یک عامل تقویت از 60 تا 400 ، می تواند سیگنال های الکتریکی را به طور مؤثر تقویت کند ، به همین دلیل در پروژه هایی از آزمایش های آموزشی گرفته تا محصولات تجاری و حتی خلاقیت های سرگرمی استفاده می شود.

این که آیا شما در حال طراحی یک مدار تقویت کننده ساده یا یک سیستم الکترونیکی پیچیده تر هستید ، ترانزیستور D882 با طراحی کارآمد و طیف گسترده ای از برنامه های کاربردی یک راه حل قابل اعتماد ارائه می دهد.

ترانزیستور D882 چگونه کار می کند

ترانزیستور D882 با استفاده از ترمینال پایه خود به عنوان یک نقطه کنترل عمل می کند.این پین مانند دریچه عمل می کند و جریان الکترون های ساطع شده از ترمینال امیتر را تنظیم می کند.پس از انتشار این الکترون ها ، آنها در ترمینال جمع آوری جمع می شوند.یک مقاومت به طور معمول به ترمینال جمع کننده متصل می شود تا به مدیریت جریان جریان به طور مؤثر کمک کند.برای یک ترانزیستور NPN مانند D882 ، یک ولتاژ مثبت برای شروع کار خود به ترمینال پایه عرضه می شود.

از نظر ساختاری ، ترانزیستور از سه لایه تشکیل شده است: N ، P و N. لایه P-doped نشان دهنده ترمینال پایه است ، در حالی که دو لایه N-doped پایانه های امیتر و جمع کننده را تشکیل می دهند.هنگامی که یک منبع 5 ولت به ترمینال پایه اعمال می شود ، ترانزیستور فعال می شود و به جریان می دهد تا جریان بین امیت و جمع کننده جریان یابد.از این رو از جریان ورودی کوچک در پایه برای کنترل جریان خروجی بسیار بزرگتر بین دو پایانه دیگر استفاده می شود و ترانزیستور را قادر می سازد تا سیگنال های الکترونیکی را به طور مؤثر تقویت یا تغییر دهد.

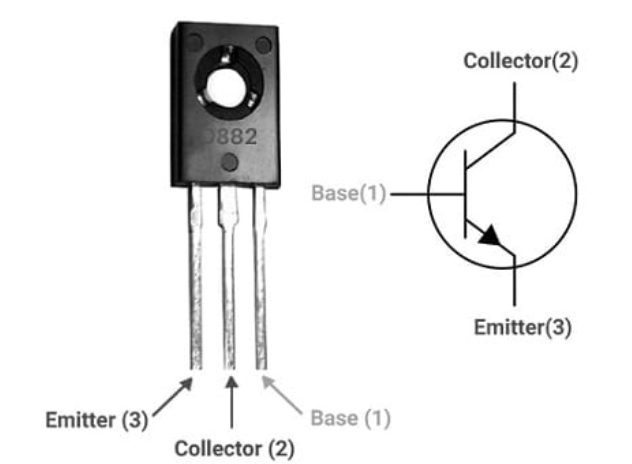

D882 Pinout و پیکربندی ترانزیستور

ترانزیستور D882 یک پیکربندی پین ساده دارد که استفاده از آن در مدارها را آسان می کند.این دستگاه با سه پین ​​همراه است که هر کدام یک عملکرد خاص دارند که نحوه عملکرد ترانزیستور را کنترل می کند.در اینجا نگاهی دقیق به Pinout آن آورده شده است:

• پین 1 (پایه): این پین به عنوان نقطه کنترل ترانزیستور عمل می کند.با کنترل جریان جریان از طریق این پین ، می توانید هدایت بین پایانه های امیتر و جمع کننده را تنظیم کنید.

• پین 2 (جمع کننده): این ترمینال است که جریان در ترانزیستور جریان می یابد.این مسئول جمع آوری حامل های شارژ ساطع شده توسط emitter است.

• PIN 3 (emitter): جریان از طریق این ترمینال جریان می یابد.این شرکت حامل های شارژ را که از طریق ترانزیستور سفر می کنند ، آزاد می کند.

ویژگی ها و مشخصات فنی ترانزیستور D882

ترانزیستور D882 دارای چندین ویژگی و مشخصات مهم است و آن را به یک انتخاب قابل اعتماد برای برنامه های مختلف تبدیل می کند.در اینجا یک مرور کلی وجود دارد:

پارامتر	ارزش
نوع	ترانزیستور NPN
تعداد پین	3
مادی	سیلیکون
با آبکاری تماس بگیرید	قلع
بسته/مورد	to-225aa ، to-126-3
ابعاد (HXLXW)	10.8mm x 7.8mm x 2.7mm
نوع نصب	از طریق سوراخ
ولتاژ اشباع (دقیقه)	0.3 ولت
ولتاژ جمع کننده به امیت (VCE)	30 ولت
ولتاژ جمع کننده به پایه (VCB)	40 ولت
ولتاژ امیتر به پایه (VEB)	5 ولت
جمع کننده جریان (IC)	3a
سود فعلی (HFE)	60 تا 400
اتلاف برق (PTOT)	10 وات
دامنه دمای ذخیره سازی (TSTG)	-55 درجه سانتیگراد تا 150 درجه سانتیگراد
فرکانس انتقال (FT)	90 مگاهرتز
قابلیت جریان/ولتاژ بالا	3A / 30V
سطح حساسیت رطوبت (MSL)	1 (نامحدود)

معادل ترانزیستور D882

• mje802

• BD131

• BD185

• BD349

• MJE182

• BD189

• BD187

• 2Sc4342

• نکته 1222

• 2SD1712

• 2SD1018

• 2SD1693

دستورالعمل های استفاده ایمن و طولانی مدت از ترانزیستور D882

برای اطمینان از عملکرد ترانزیستور D882 و مدت زمان طولانی ، چند مورد احتیاطی وجود دارد که باید انجام دهید.ابتدا از بارهای رانندگی که بیش از 3A است ، خودداری کنید.برای ایمنی بیشتر ، ایده خوبی است که در زیر این حد بسیار خوب بمانید - نگه داشتن بارهای زیر 200ma می تواند به جلوگیری از هرگونه خطری کمک کند.همیشه از یک هیت سینک مناسب برای مدیریت اتلاف گرما و جلوگیری از گرمای بیش از حد در حین کار استفاده کنید.

همچنین باید اطمینان حاصل کنید که ترانزیستور بالاتر از 30 ولت کار نمی کند.برای حفظ کنترل مناسب مدار ، از یک مقاومت پایه مناسب برای محدود کردن جریان جریان در ترمینال پایه استفاده کنید.دما عامل دیگری برای تماشای دقیق است -از استفاده یا ذخیره ترانزیستور در محیط های سردتر از -55 درجه سانتیگراد یا گرمتر از 150 درجه سانتیگراد.این مراحل به محافظت از ترانزیستور در برابر آسیب و اطمینان از عملکردهای IT با گذشت زمان کمک می کند.

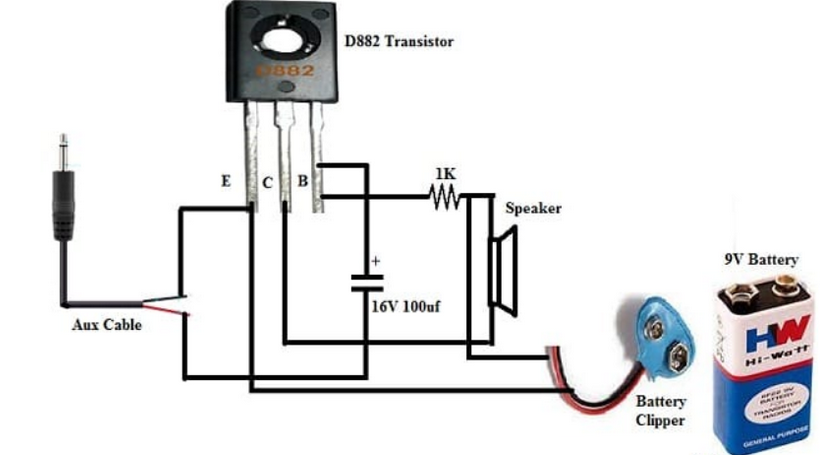

ساخت یک مدار تقویت کننده صوتی با استفاده از ترانزیستور D882

ایجاد یک تقویت کننده صوتی اساسی با ترانزیستور D882 ساده است و فقط به چند مؤلفه نیاز دارد.برای این پروژه ، برای برقراری مدار ، یک ترانزیستور D882 به عنوان مؤلفه اصلی تقویت و یک کابل AUX برای اتصال منبع صوتی خود به یک باتری 9 ولت نیاز دارید.همچنین برای تأمین منبع تغذیه ، یک مقاومت 1K برای تنظیم جریان ، یک خازن 16 ولت 100UF برای صاف کردن سیگنال ها و یک بلندگو برای خروجی صدای تقویت شده ، به یک باتری باتری نیز نیاز دارید.

این مدار ساده و در عین حال مؤثر است و آن را به یک انتخاب عالی برای تقویت سیگنال های صوتی از دستگاه هایی مانند تلفن های هوشمند یا پخش کننده های MP3 تبدیل می کند.این امکان را به شما می دهد تا با استفاده از حداقل قطعات ، در حجم صدا و کیفیت به پیشرفت قابل توجه برسید.

اتصالات گام به گام برای مدار تقویت کننده صوتی ترانزیستور D882

این مراحل را دنبال کنید تا مؤلفه های مدار تقویت کننده صوتی ترانزیستور D882 را به هم وصل کنید:

• یک مقاومت 1K را به ترمینال پایه ترانزیستور D882 وصل کنید.این مقاومت به تنظیم جریان ورود به پایه کمک می کند.

• پین مثبت یک خازن 16 ولت 100UF را به پایه ترانزیستور وصل کنید.این خازن به صاف کردن سیگنال و بهبود عملکرد مدار کمک می کند.

• سیم مثبت کابل Aux را به پین ​​منفی خازن لحیم کنید.این به عنوان اتصال ورودی برای منبع صوتی شما عمل می کند.

• سیم منفی کابل AUX را به ترمینال امیتر ترانزیستور لحیم کنید.این قسمت ورودی مدار را تکمیل می کند.

• سیم مثبت بلندگو را به مقاومت 1K و سیم منفی بلندگو به ترمینال جمع کننده ترانزیستور وصل کنید.این قسمت خروجی تقویت کننده را تشکیل می دهد.

• در آخر ، سیم منفی گیره باتری را به ترمینال امیتر ترانزیستور وصل کنید.این اتصال برق را برای مدار فراهم می کند.

چگونه مدار تقویت کننده صوتی ترانزیستور D882 کار می کند

مدار تقویت کننده صوتی ترانزیستور D882 برای استفاده ساده است و صدای تقویت شده را به طور مؤثر تولید می کند.برای کار ، باتری را به گیره باتری وصل کنید تا مدار را تأمین کند.سپس کابل AUX را به تلفن یا هر منبع صوتی دیگر وصل کنید.پس از پخش آهنگ ، مدار سیگنال صوتی را تقویت می کند و در مقایسه با دستگاه اصلی صدای بلندتر از طریق بلندگو تولید می کند.

برای یک تجربه گوش دادن پیشرفته ، قرار دادن بلندگو در یک محفظه به خوبی طراحی شده می تواند کیفیت صدا را بهبود بخشد و اعوجاج را کاهش دهد.این تنظیم تضمین می کند که صدا قدرتمندتر و واضح تر باشد ، و آن را به یک انتخاب عالی برای نیازهای اساسی تقویت صوتی تبدیل می کند.

کاربردهای عملی ترانزیستور D882

تعویض و تقویت

ترانزیستور D882 برای تعویض و تقویت سیگنال ها در مدارها ایده آل است.این می تواند اجزای الکترونیکی را روشن و خاموش کند یا سیگنال های ضعیف را تقویت کند و آن را به گزینه ای برای این کارها در هر دو مجموعه ساده و پیچیده تبدیل کند.

رانندگی LED ، رله ، موتورها و لامپ ها

این ترانزیستور با داشتن ظرفیت فعلی جمع کننده تا 3A ، برای تأمین انرژی های مختلف از جمله LED ها ، رله ها ، موتورها و لامپ ها مناسب است.توانایی دستیابی فعلی آن به آن اجازه می دهد تا این دستگاه ها را با سهولت و قابلیت اطمینان کنترل کند.

مراحل خروجی تقویت کننده صوتی

این ترانزیستور معمولاً در مراحل خروجی تقویت کننده های صوتی استفاده می شود.قابلیت اتلاف توان آن 10W آن را در دستیابی به سیگنال های صوتی کارآمد می کند و کیفیت صدا را برای برنامه های مبتنی بر صدا مانند تقویت کننده ها و مدارهای زنگ ارائه می دهد.

بار رانندگی زیر 3A

D882 برای مدارهایی که جریان بار از 3A تجاوز نمی کند مناسب است.این امر باعث می شود که این یک انتخاب عملی برای برنامه های قدرت کم به متوسط ​​و اطمینان از عملکرد پایدار باشد.

مدارهای H-Bridge

در مدارهای H-Bridge ، از ترانزیستور D882 برای کنترل جهت های حرکتی استفاده می شود.توانایی آن در رسیدگی به وظایف سوئیچینگ به طور مؤثر ، آن را به گزینه ای قابل اعتماد برای چنین طرح هایی تبدیل می کند.

منبع تغذیه و تنظیم ولتاژ

D882 اغلب در مدارهای منبع تغذیه و تنظیم کننده های ولتاژ مورد استفاده قرار می گیرد.طراحی قوی آن ، آن را قادر می سازد تا خروجی های برق را به طور مؤثر مدیریت و تثبیت کند.

مدارهای رانندگی موتور و باتری

ترانزیستور می تواند به لطف قابلیت های بالای کار در جریان ، برای رانندگی موتورها و کمک به مدارهای شارژ باتری استفاده شود.در تنظیمات به خوبی کار می کند که نیاز به کنترل جریان پایدار دارند.

تنظیم ولتاژ و سوئیچ ها

این در مدارهای تنظیم ولتاژ و به عنوان یک سوئیچ عمومی در برنامه های مختلف به کار می رود.عملکرد ساده آن ، ادغام در سیستم های مختلف را آسان می کند.

درایورهای رله و مبدل های DC-DC

D882 به عنوان یک درایور رله قابل اعتماد عمل می کند و همچنین در مبدل های DC-DC برای مدیریت انرژی کارآمد استفاده می شود.

تقویت کننده های صوتی و جفت های دارلینگتون

علاوه بر استفاده مستقل ، D882 را می توان با سایر ترانزیستورها در تنظیمات Darlington برای افزایش تقویت جریان جفت کرد.همچنین به طور گسترده ای در تقویت کننده های صوتی برای تقویت قدرت و وضوح سیگنال استفاده می شود.
