راهنمای FPGA XCS20-3TQ144I: ویژگی ها ، برنامه ها ، گزینه ها و برگه داده

این راهنما همه چیز در مورد XCS20-3TQ144I ، نوعی تراشه FPGA از خانواده Spartan/XL است.این توضیح می دهد که تراشه چه کاری انجام می دهد ، چگونه کار می کند و از کجا می توان از آن استفاده کرد.شما در مورد ظرفیت منطق آن ، پین های ورودی/خروجی ، سطح ولتاژ و نحوه برخورد با دمای مختلف یاد خواهید گرفت.این همچنین شامل نحوه برنامه ریزی تراشه گام به گام ، چگونگی حرکت سیگنال ها در داخل و خارج از آن ، نحوه تنظیم چندین تراشه در کنار هم و این نوع پروژه هایی برای این تراشه است.این مقاله همچنین ابعاد بسته ، زمینه تولید و مدل های جایگزین مناسب را برای نیازهای مختلف طراحی برجسته می کند.

کاتالوگ

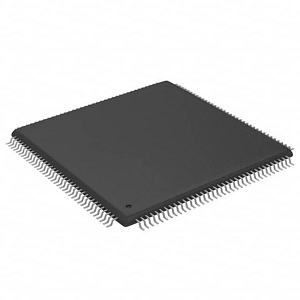

نمای کلی XCS20-3TQ144I

در xcs20-3tq144i، ساخته شده برای ارائه منطق قابل برنامه ریزی مقرون به صرفه برای برنامه هایی که نیاز به چگالی منطق متوسط ​​و قابلیت های I/O انعطاف پذیر دارند.این کشور تقریباً 20،000 دروازه سیستم ارائه می دهد و منابع منطقی کافی برای اجرای طرح های دیجیتال ارائه می دهد.کار در 3.3 ولت با سازگاری I/O برای سیستم های 3.3 ولت و 2.5 ولت ، از یک درجه سرعت "-3" پشتیبانی می کند و تعادل بین عملکرد و استفاده از قدرت را نشان می دهد.این درجه حرارت برای دمای صنعتی از -40 درجه سانتیگراد تا 100 درجه سانتیگراد رتبه بندی می شود و آن را برای محیط های سخت مناسب می کند.این معماری XC4000 را با پشتیبانی قوی از برنامه نویسی در سیستم و سرعت سیستم فراتر از 80 مگاهرتز ، که یک بار برای پردازش سیگنال ، نمونه سازی منطقی و کنترل منطق در دستگاه های حساس به هزینه ایده آل است ، جلب می کند.خانواده Spartan و Spartan-XL نمایانگر نسل اولیه FPGA Xilinx با هدف تعادل عملکرد و قیمت مناسب هستند.ساخته شده بر روی معماری XC4000 ، آنها ویژگی های منطقی را برای برنامه های با حجم بالا و حساس به هزینه ارائه می دهند.

اگر پروژه شما به این دستگاه قابل اعتماد اسپارتان بستگی دارد ، سفارشات فله خود را از XCS20-3TQ144I امروز ایمن کنید تا در صورت ماندگاری در دسترس باشد.

مدل های CAD XCS20-3TQ144I

نماد XCS20-3TQ144I

ردپای XCS20-3TQ144I

XCS20-3TQ144I مدل 3D

ویژگی های XCS20-3TQ144I

ظرفیت منطقی: XCS20-3TQ144I تقریباً 20،000 دروازه سیستم را فراهم می کند و فضای کافی را برای اجرای مدارهای منطق دیجیتال پیچیده فراهم می کند.این ظرفیت برای برنامه های منطق میان رده مانند دستگاه های دولتی ، کنترل کننده های رابط و کارهای پردازش سیگنال متوسط ​​بدون نیاز به منابع FPGA با چگالی بالا مناسب است.

پین I/O: با پشتیبانی حداکثر 113 پین ورودی/خروجی ، دستگاه ارتباط انعطاف پذیر با اجزای خارجی را امکان پذیر می کند.این خطوط I/O می توانند برای استانداردهای مختلف پیکربندی شوند و این امکان را فراهم می کند که FPGA را با سنسورها ، ماژول های حافظه ، اتوبوس های ارتباطی و سایر لوازم جانبی سیستم با سهولت رابط کنید.

ولتاژ عملیاتی: این دستگاه با منبع اصلی 3.3 ولت کار می کند و با استانداردهای I/O 3.3 ولت و 2.5 ولت سازگار است.این انعطاف پذیری ولتاژ ادغام آسان تر با سیستم های ولتاژ مختلط را تضمین می کند و نیاز به اجزای تغییر سطح اضافی در طراحی را به حداقل می رساند.

درجه سرعت: درجه سرعت "-3" ویژگی های داخلی و زمان بندی انتشار دستگاه را مشخص می کند.این طبقه بندی به برآورد حداکثر فرکانسهای عملیاتی و محدودیت های زمان بندی ، به ویژه برای طرح های همزمان یا برنامه هایی که نیاز به عملکرد زمان بندی قابل اعتماد دارند ، کمک می کند.

دامنه دما: برای محدوده دمای صنعتی -40 درجه سانتیگراد تا 100 درجه سانتیگراد ، XCS20-3TQ144I برای عملکرد قابل اعتماد در محیط های خواستار ساخته شده است.برای استفاده در برنامه های ناهموار مانند اتوماسیون صنعتی ، سیستم های فضای باز و الکترونیک خودرو که در آن به تحمل حرارتی گسترده ای نیاز است ، مناسب است.

پیکربندی : این FPGA از برنامه نویسی در سیستم پشتیبانی می کند و حتی پس از نصب تراشه روی PCB ، امکان به روزرسانی و اصلاح طرح را فراهم می کند.این قابلیت در طول نمونه سازی و به روزرسانی های میدانی مفید است ، زیرا باعث افزایش انعطاف پذیری و کوتاه شدن چرخه های توسعه می شود.

رعایت: XCS20-3TQ144I سازگار با ROHS نیست ، به این معنی که ممکن است حاوی سرب یا سایر مواد محدود باشد.در حالی که برای بسیاری از سیستم های صنعتی و میراث مناسب است ، این محدودیت ممکن است واجد شرایط بودن آن برای استفاده در محصولات جدید محدود شده توسط استانداردهای زیست محیطی و ایمنی فعلی باشد.

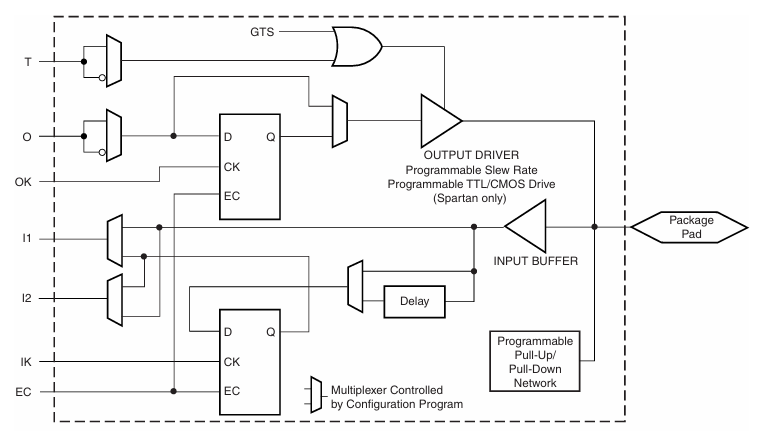

نمودار بلوک SPARTAN/XL IOB ساده

این نمودار نشان می دهد که چگونه بلوک I/O (IOB) در Spartan/XL FPGA مانند XCS20-3TQ144I سیگنال هایی را که از داخل و خارج از تراشه وارد می شوند ، کنترل می کند.این توابع ورودی و خروجی را با استفاده از منطق قابل تنظیم مدیریت می کند.برای خروجی ، سیگنال از طریق یک مولتیپلر عبور می کند و می تواند قبل از ارسال در یک فلیپ فلاپ ذخیره شود.مسیر خروجی شامل کنترل برای بافرهای سه حالت (T) ، ساعت اختیاری (OK) و ویژگی های قابل برنامه ریزی مانند میزان خواب و ولتاژ (TTL/CMOS) است.درایور خروجی سیگنال نهایی را به پین ​​خارجی تراشه (پد بسته) ارسال می کند.برای ورودی ، سیگنال حاصل از پین خارجی ابتدا بافر می شود و در صورت لزوم می تواند تاخیر را طی کند.سپس از طریق فلیپ فلاپ دیگری عبور می کند ، جایی که می توان آن را با یک سیگنال ساعت بسته کرد.مسیر ورودی شامل یک کشش قابل برنامه ریزی یا کشش برای جلوگیری از مقادیر شناور است.به طور کلی ، IOB به شما امکان می دهد کنترل کنید که چگونه سیگنال ها از FPGA با زمان بندی انعطاف پذیر ، سطح ولتاژ و رفتار منطقی وارد می شوند و به XCS20-3TQ144I کمک می کنند تا با بسیاری از طرح های مدار مختلف سازگار شوند.

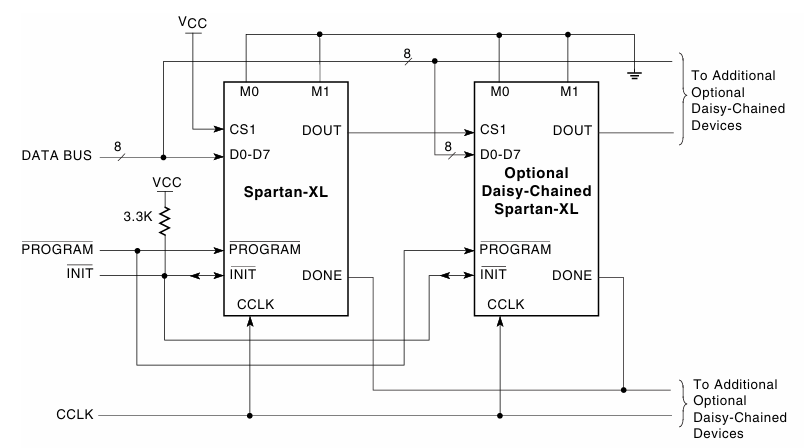

نمودار مدار اسپارتان/XL Express

این نمودار نشان می دهد که چگونه FPGA های Spartan-XL ، مانند XCS20-3TQ144I ، با استفاده از حالت اکسپرس با یک اتوبوس داده 8 بیتی برنامه ریزی شده اند.تراشه اول از طریق پین های D0 -D7 از سیستم استفاده می کند.یک مقاومت 3.3kΩ خط اولیه را بالا می برد مگر اینکه در هنگام راه اندازی مشکلی وجود داشته باشد.سیگنال های کنترل اصلی (برنامه ، آغاز ، انجام شده و CCLK) در تمام FPGA ها به اشتراک گذاشته می شوند.وقتی برنامه کم می شود ، تمام تراشه ها برای پیکربندی آماده می شوند.داده ها از اولین تراشه به سمت D0-D7 تراشه بعدی جریان می یابد ، و به زنجیره ای مروارید چندین دستگاه اجازه می دهد.سیگنال ساعت CCLK همه چیز را همگام نگه می دارد.این تنظیم زمانی مفید است که چندین FPGA باید به سرعت و به ترتیب مناسب با هم برنامه ریزی شوند.

مشخصات XCS20-3TQ144I

نوع	پارامتر
سازنده	AMD/Xilinx
سری	اسپارتان
بسته بندی	سینی
وضعیت جزئی	منسوخ
تعداد آزمایشگاه ها/CLBS	400
تعداد عناصر/سلول های منطقی	950
کل بیت های قوچ	12800
تعداد I/O	113
تعداد دروازه ها	20000
ولتاژ - عرضه	4.5 ولت 5.5 ولت
نوع نصب	سطح سطح
دمای عملیاتی	-40 درجه سانتیگراد 100 درجه سانتیگراد (TJ)
بسته / مورد	144-lqfp
بسته دستگاه تأمین کننده	144-TQFP (20x20)
شماره محصول پایه	xcs20

برنامه های XCS20-3TQ144I

پردازش سیگنال دیجیتال (DSP)

XCS20-3TQ144I قادر به انجام محاسبات داده است و آن را برای کارهای DSP مانند فیلتر ، تقویت صوتی و پردازش جریان ویدیویی مناسب می کند.پارچه FPGA آن امکان ایجاد خطوط لوله منطق سفارشی را فراهم می کند که به طور مؤثر بارهای کاری سنگین حسابی را کنترل می کنند ، که در مدولاسیون صدا ، کاهش نویز و سیستم های لغو اکو رایج است.شما می توانید بلوک های پردازش را مستقیماً در سخت افزار تنظیم کنید ، از تأخیر کمتر و عملکرد بهتر از استفاده از میکروکنترلرهای سنتی یا پردازنده های هدف کلی اطمینان حاصل کنید.

سیستم های ارتباطی

در سیستم عامل های ارتباطی ، این FPGA از اجرای پروتکل های مختلف مورد استفاده در انتقال داده ها ، مدولاسیون و تشخیص/تصحیح خطا پشتیبانی می کند.چه در سیستم های سیمی مانند اترنت و چه در ماژول های انتقال بی سیم ، XCS20-3TQ144I زیرساخت های منطقی قابل اعتماد را برای عملکردهای بحرانی و حساس به پروتکل فراهم می کند.پین های I/O قابل تنظیم و پاسخ منطق قطعی آن را برای دستیابی به دست ، قاب ، مسیریابی بسته و رمزگشایی سیگنال کنترل در سخت افزار ارتباطی سفارشی ایده آل می کند.

سیستم های کنترل و اتوماسیون صنعتی

در اتوماسیون کارخانه ، روباتیک یا برنامه های کنترل موتور ، XCS20-3TQ144I توانایی های زمان بندی و پردازش قوی را برای مدیریت ورودی های سنسور و خروجی های محرک ارائه می دهد.شما می توانید حلقه های کنترل دقیقی را طراحی کنید که از حرکت هماهنگ و پاسخ های سریع بازخورد ، عالی در دستگاه های CNC ، نوار نقاله ها و سیستم های PLC اطمینان حاصل کنید.دامنه دمای صنعتی دستگاه بیشتر دوام و عملکرد آن را در محیط های عملیاتی سخت تضمین می کند.

سیستم های دستیابی به داده ها

قابلیت های پردازش موازی FPGA باعث می شود تا در جمع آوری و مدیریت حجم زیادی از داده ها از مبدل های آنالوگ به دیجیتال (ADC) ، سنسورها یا سایر دستگاه های اندازه گیری کارآمد باشد.این در ابزار دقیق علمی و نظارت بر محیط زیست در جایی که داده ها باید قبل از ورود یا انتقال در محل مورد بررسی و تجزیه و تحلیل قرار گیرند ، بسیار ارزشمند است.امکان سفارشی سازی منطق امکان فیلتر ، فشرده سازی و قالب بندی جریان سنسور را فراهم می کند.

پردازش تصویر و فیلم

در برنامه های تصویر محور مانند نظارت ، تصویربرداری پزشکی و دید دستگاه ، XCS20-3TQ144I می تواند داده های بصری را پردازش کند.این پشتیبانی از تشخیص لبه ، ردیابی شی یا عملکردهای دستکاری پیکسل به طور مستقیم در سخت افزار پشتیبانی می کند.این تنگنای پردازش را که CPU های با هدف عمومی در کارهای با سرعت بالا روبرو هستند ، از بین می برد و عملکرد بهتری را در برنامه های کاربردی که نیاز به زمان واکنش سریع دارند ، مانند سیستم های بازرسی خودکار امکان پذیر می کند.

تجهیزات شبکه سازی

FPGA می تواند در روترها ، سوئیچ ها و کنترل کننده های رابط شبکه استفاده شود ، می تواند سوئیچینگ بسته ، ترجمه پروتکل و مدیریت بافر را مدیریت کند.می توانید توابع خاصی مانند بازرسی هدر یا اعتبار سنجی چک را به FPGA بارگیری کنید و سیستم را برای تأخیر کمتر و توان بالاتر بهینه کنید.سازگاری گسترده I/O آن و منطق قابل برنامه ریزی نیز باعث می شود که بین استانداردهای مختلف ارتباطی ، ایجاد آن آسان شود.

الکترونیک خودرو

این دستگاه در سیستم های خودرو مانند سرگرمی ، ابزار دقیق داشبورد و سیستم های پیشرفته کمک به درایور (ADA) مناسب است.توانایی آن در مقاومت در برابر دمای صنعتی ، ثبات در محیط های وسیله نقلیه را تضمین می کند.کارهایی مانند پردازش سیگنال برای ورودی های دوربین ، ادغام داده ها از زیر سیستم های مختلف وسیله نقلیه یا کنترل اتوبوس های ارتباطی داخل وسایل نقلیه همه می توانند در این FPGA سفارشی شوند.

هوافضا و دفاع

در دفاع و هواپیمایی ، جایی که قابلیت اطمینان و رفتار قطعی مهم است ، از XCS20-3TQ144I برای پردازش سیگنال رادار ، ارتباطات رمزگذاری شده و استفاده از تله متری استفاده می شود.پیکربندی غیر فرار و تحمل تابش آن (تا حدی به دلیل معماری ساده تر) آن را برای سیستم های پرواز و عملیات مهم برای ماموریت مناسب می کند.

تجهیزات آزمایش و اندازه گیری

اسیلوسکوپ ها ، آنالایزرهای منطق و ژنراتورهای سیگنال از عملکرد و ماهیت قابل تنظیم این FPGA بهره مند می شوند.این امکان را فراهم می کند تا سیستم عامل های آزمایشی انعطاف پذیر را ایجاد کنید که در آن توابع مانند تحریک ، تولید شکل موج یا تجزیه و تحلیل سیگنال می توانند با برنامه ریزی مجدد منطق ، بهبود تطبیق پذیری و گسترش طول عمر محصول ، پس از تولید تنظیم شوند.

XCS20-3TQ144I قطعات مشابه

• XCS20-4TQ144C

XCS20-4TQ144C یک جایگزین سازگار با پین برای XCS20-3TQ144I است که در همان بسته TQFP 144 پین قرار گرفته و همان 113 پین I/O و 20،000 دروازه سیستم را ارائه می دهد.تفاوت اصلی در درجه سرعت آن نهفته است ، جایی که تعیین "-4" نشان دهنده عملکرد کمی پایین تر در مقایسه با نسخه "-3" است.این کشور در یک محدوده دمای تجاری (0 درجه سانتیگراد تا +85 درجه سانتیگراد) فعالیت می کند ، و آن را به عنوان جایگزینی برای برنامه های کاربردی که نیاز به تحمل محیطی درجه صنعتی ندارند ، تبدیل می کند.برای طرح های میراث که سازگاری بسته بندی بیش از حداکثر عملکرد را در اولویت قرار می دهد ، این دستگاه جایگزینی قطره ای بدون درز را ارائه می دهد.

• xcs20-4pq208c

این نوع در یک بسته PQFP بزرگتر 208 پین قرار دارد و از 160 پین I/O پشتیبانی می کند ، بیش از 113 از XCS20-3TQ144I.این همان ظرفیت منطقی و درجه سرعت (-4) را حفظ می کند و قابلیت پردازش یکسان را ارائه می دهد.تعداد I/O گسترده آن ، آن را برای طرح هایی که خواستار اتصالات خارجی تر هستند ، مانند کنترل رابط پیچیده یا پردازش موازی ورودی های داده ، ایده آل می کند.این یک جایگزین مناسب است که شما نیاز به مقیاس I/O بدون تغییر در اجرای منطق اصلی دارید.

• XCS20-4VQ100C

XCS20-4VQ100C یک گزینه جمع و جور در یک بسته 100 پین VQFP با 77 پین I/O است که دارای همان 20،000 دروازه سیستم و درجه سرعت -4 است.اگرچه پین ​​های کمتری دارد ، اما ردپای کوچکتر آن برای طرح های محدود شده با فضا ایده آل است که در آن املاک و مستغلات محدود است.این امر باعث می شود بهترین گزینه برای کسانی که به دنبال حفظ عملکردهای اصلی FPGA ، به ویژه در سیستم های تعبیه شده یا برنامه های قابل حمل هستند ، سخت افزار خود را کوچک کنند.

مراحل برنامه نویسی XCS20-3TQ144I

1. ورودی طراحی

برنامه نویسی با ایجاد طراحی مدار دیجیتال شما با استفاده از یک زبان توصیف سخت افزاری (HDL) مانند VHDL یا Verilog آغاز می شود.این مرحله در مجموعه نرم افزاری WebPack Xilinx ISE انجام می شود ، که یک محیط توسعه یکپارچه را برای نوشتن و مدیریت کد FPGA شما فراهم می کند.در این مرحله ، رفتار عملکردهای منطقی ، ثبت ها ، دستگاه های حالت و رابط های خود را با توجه به نیازهای برنامه خود تعریف می کنید.

2. سنتز و اجرای

پس از نوشتن کد HDL ، باید سنتز شود.این فرآیند کد سطح بالا را به یک لیست خالص در سطح دروازه تبدیل می کند که با بلوک های منطقی داخلی XCS20-3TQ144I مطابقت دارد.پس از سنتز ، فاز اجرای لیست NETLIST را بر روی منابع فیزیکی FPGA ترسیم می کند.این عناصر منطقی ، مسیرها را به هم پیوسته اختصاص می دهد و تضمین می کند که محدودیت های زمان بندی برآورده می شوند.این جایی است که ISE بسته به تنظیمات انتخاب شده شما ، طراحی شما را برای منطقه ، سرعت یا قدرت بهینه می کند.

3. نسل bitstream

پس از اجرای ، طرح به یک فایل پیکربندی معروف به bitstream (.bit) تبدیل می شود.این پرونده شامل تمام اطلاعات مورد نیاز برای برنامه ریزی FPGA ، از جمله طرح بلوک های منطقی ، مسیریابی و بیت های پیکربندی است.این مرحله مهم است زیرا Bitstream به عنوان پلی بین طراحی نرم افزار شما و پیکربندی سخت افزار عمل می کند.

4- برنامه نویسی FPGA

برای بارگذاری Bitstream در FPGA ، از ابزار نرم افزاری Impact موجود در ISE استفاده خواهید کرد.با اتصال XCS20-3TQ144I از طریق یک برنامه نویس سازگار JTAG مانند کابل پلت فرم Xilinx USB ، با اتصال XCS20-3TQ144I به رایانه خود شروع کنید.ضربه را پرتاب کنید و دستگاه FPGA را با استفاده از اسکن مرزی تشخیص می دهد.سپس پرونده تولید شده خود را به دستگاه شناسایی شده اختصاص داده و فرآیند برنامه نویسی را آغاز کنید.این ابزار BitStream را به دستگاه منتقل می کند و منطق داخلی آن را پیکربندی می کند.

5. تأیید

پس از اتمام برنامه نویسی ، تأیید کنید که FPGA مطابق آنچه در نظر گرفته شده رفتار می کند.این کار می تواند از طریق آزمایش عملکردی در یک صفحه توسعه یا تست تست یا با اجرای یک شبیه سازی در ISE با استفاده از خروجی های شکل موج انجام شود.اگر خروجی انتظارات را برآورده نمی کند ، به مراحل ورودی یا سنتز برای عیب یابی و تجدید نظر در منطق خود برگردید.

ابعاد بسته بندی XCS20-3TQ144I

• نوع بسته بندی: 144-TQFP (بسته بندی Flat Flat)

• اندازه بدن: 20 میلی متر × 20 میلی متر

• زمین (فاصله سرب): 0.5 میلی متر

• نوع نصب: نصب سطح

• بسته/مورد: 144-lqfp (بسته کم مسطح کم مشخص)

XCS20-3TQ144I سازنده

XCS20-3TQ144I در ابتدا توسط ساخته شده است زیلینکس، یک شرکت پیشرو در زمینه دستگاه های منطقی قابل برنامه ریزی که برای پیشگام فناوری FPGA شناخته شده است.به دنبال کسب Xilinx توسط دستگاه های میکرو پیشرفته (amd ) در سال 2020 ، تمام محصولات Xilinx FPGA ، از جمله XCS20-3TQ144I ، اکنون با نام تجاری AMD به بازار عرضه و پشتیبانی می شوند.AMD با ارائه پشتیبانی از طراحی قوی ، مدیریت چرخه عمر طولانی مدت و ادغام در یک نمونه کارها گسترده تر از راه حل های محاسباتی سازگار ، از میراث نوآوری Xilinx حمایت می کند.به عنوان تولید کننده رسمی ، AMD دسترسی به مستندات ، ابزارهای نرم افزاری و منابع لازم برای استفاده از میراث و خانواده های فعلی FPGA را تضمین می کند.

پایان

XCS20-3TQ144I یک تراشه قابل اعتماد و انعطاف پذیر است که در بسیاری از پروژه های الکترونیکی به خوبی کار می کند ، به خصوص آنهایی که به منطق سطح متوسط ​​و کنترل I/O قوی نیاز دارند.این می تواند محیط های سخت را اداره کند ، از برنامه نویسی در سیستم پشتیبانی می کند و برای مواردی مانند پردازش سیگنال ، ماشین های صنعتی ، سیستم های ارتباطی و موارد دیگر به خوبی کار می کند.همچنین می توانید بسته به نیاز طراحی خود ، نسخه های مشابه تراشه را با پین های بیشتر یا کمتر انتخاب کنید.برنامه نویسی با استفاده از ابزارهای Xilinx ساده است.حتی اگر از یک خانواده FPGA قدیمی تر باشد ، امروز هنوز هم مفید است و کاملاً توسط AMD پشتیبانی می شود ، شرکتی که اکنون همه تراشه های Xilinx را مدیریت می کند.
