در 2025/05/20 2,383

TMS320C6713BZDP225 راهنمای DSP: ویژگی ها ، pinout ، برنامه ها ، گزینه ها و برگه داده

این راهنما همه چیز در مورد TMS320C6713BZDP225 ، یک پردازنده سیگنال دیجیتال با سرعت بالا (DSP) است.این توضیح می دهد که چگونه تراشه کار می کند ، چه چیزی برای آن استفاده می شود و چرا این یک انتخاب قوی برای مشاغلی است که نیاز به پردازش سریع و دقیق دارند.این راهنما ویژگی های اصلی تراشه مانند سرعت 225 مگاهرتز ، پشتیبانی از نقطه شناور ، حافظه بزرگ و ابزارهای داخلی مفید مانند درگاه های صوتی و رابط های حافظه را در بر می گیرد.همچنین نشان می دهد که چگونه می توان آن را به هم وصل کرد ، چگونه آن را به صورت مرحله به مرحله برنامه ریزی کنیم ، در جایی که می توان از آن استفاده کرد ، و در صورت لزوم چه قسمت های مشابه دیگری را می توانید انتخاب کنید.

کاتالوگ

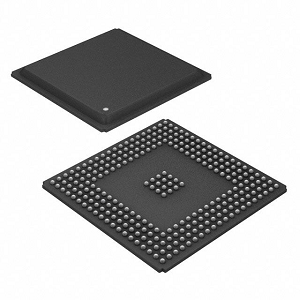

بررسی اجمالی TMS320C6713BZDP225

در TMS320C6713BZDP225 یک پردازنده قدرتمند سیگنال دیجیتال با نقطه شناور (DSP) است که برای انجام کارهای با سرعت بالا و با دقت بالا طراحی شده است.این تراشه متعلق به سکوی TMS320C6000 ™ DSP ، به طور خاص خانواده C67X ، با سرعت ساعت 225 مگاهرتز عمل می کند و حداکثر 1350 MFLOPS و 1800 MIPS از قدرت پردازش را ارائه می دهد.ساخته شده در اطراف یک معماری با دستورالعمل بسیار طولانی (VLIW) ، می تواند حداکثر هشت دستورالعمل را به صورت موازی در هر چرخه اجرا کند.این دستگاه 264 کیلوبایت رم روی تراشه را ادغام می کند و از حافظه خارجی مانند SRAM و SDRAM از طریق رابط حافظه خارجی 32 بیتی (EMIF) پشتیبانی می کند.همچنین پشتیبانی محیطی قوی ، از جمله درگاه های سریال صوتی چند کانال (MCASP) ، پورت های سریال بافر (MCBSP) ، رابط 16 بیتی میزبان (HPI) و یک کنترلر EDMA 16 کانال را برای حرکت داده کارآمد ارائه می دهد.

سفارشات فله خود را از TMS320C6713BZDP225 امروز ایمن کنید تا پروژه های خود را بدون تأخیر اجرا کنید.

مدل های TMS320C6713BZDP225 CAD

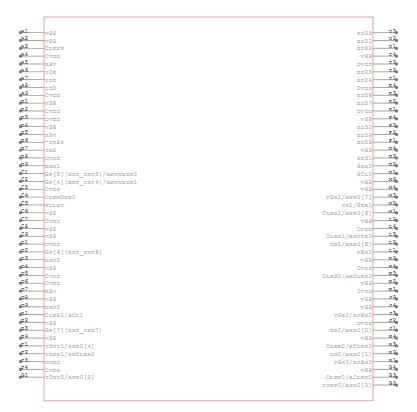

نماد TMS320C6713BZDP225

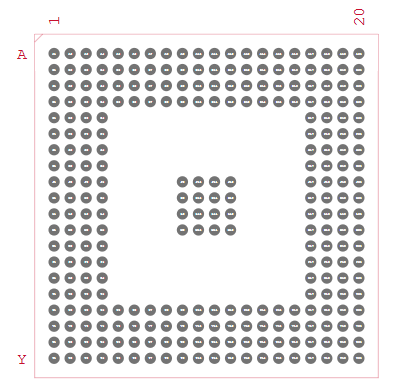

ردپای TMS320C6713BZDP225

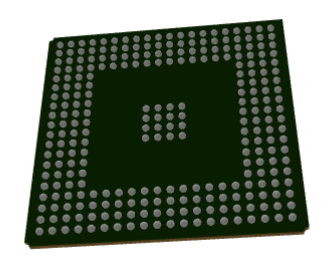

TMS320C6713BZDP225 مدل 3D

ویژگی های TMS320C6713BZDP225

معماری اصلی: این پردازنده مبتنی بر یک معماری VLIW است که به آن اجازه می دهد تا در هر چرخه ساعت حداکثر هشت دستورالعمل را به صورت موازی اجرا کند.این معماری توان و کارآیی را به حداکثر می رساند ، و باعث می شود تراشه برای برنامه های کاربردی محاسباتی مانند پردازش و تجزیه و تحلیل سیگنال مناسب باشد.

سرعت ساعت: با استفاده از فرکانس 225 مگاهرتز ، تراشه قابلیت های پردازش با سرعت بالا را ارائه می دهد.این سرعت ساعت یک تجارت متعادل بین عملکرد و مصرف برق را تضمین می کند ، که در سیستم های تعبیه شده و صنعتی خوب است.

عمل: با امکان انجام حداکثر 1350 میلیون عملیات شناور در ثانیه (MFLOPS) و 1800 میلیون دستورالعمل در ثانیه (MIPS) ، این DSP به الگوریتم های پیچیده و محاسبات عددی در مقیاس بزرگ کارآمد است.

حافظه روی تراشه: این پردازنده 264 کیلوبایت حافظه سریع روی تراشه را ادغام می کند.این امر امکان دسترسی سریع به داده ها و دستورالعمل های مهم ، کاهش تأخیر و بهبود سرعت اجرای را فراهم می کند.

رابط حافظه خارجی: یک رابط حافظه خارجی 32 بیتی (EMIF) از طیف گسترده ای از دستگاه های حافظه خارجی ، از جمله SRAM ، SDRAM و Flash پشتیبانی می کند.این به سیستم اجازه می دهد ظرفیت حافظه را بر اساس نیازهای برنامه گسترش دهد.

ولتاژ عملیاتی: تراشه برای به حداقل رساندن میزان مصرف برق با ولتاژ هسته ای کم 1.26 ولت کار می کند ، ضمن حفظ سازگاری با استانداردهای 3.3 ولت I/O ، که در بسیاری از سیستم های تعبیه شده رایج است.

پورت های سریال صوتی چند کانال: این شامل دو رابط MCASP برای انتقال و دریافت داده های صوتی چند کاناله است.این درگاه ها در برنامه هایی مانند اختلاط صوتی ، تشخیص صدا و پردازش موسیقی دیجیتال مهم هستند.

درگاه های سریال بافر چند کانال : دو MCBSP برای واسط با کدک ها ، سنسورهای دیجیتال یا سایر دستگاه های سریال ارتباط سریال با سرعت بالا را ارائه می دهند.آنها انعطاف پذیری را در انتقال داده های صوتی و کنترل فراهم می کنند.

رابط میزبان پورت (HPI): HPI 16 بیتی یک کانال ارتباطی سریع و مستقیم بین DSP و یک پردازنده میزبان را امکان پذیر می کند و امکان تبادل داده کارآمد در هنگام اشکال زدایی سیستم یا عملیات را فراهم می کند.

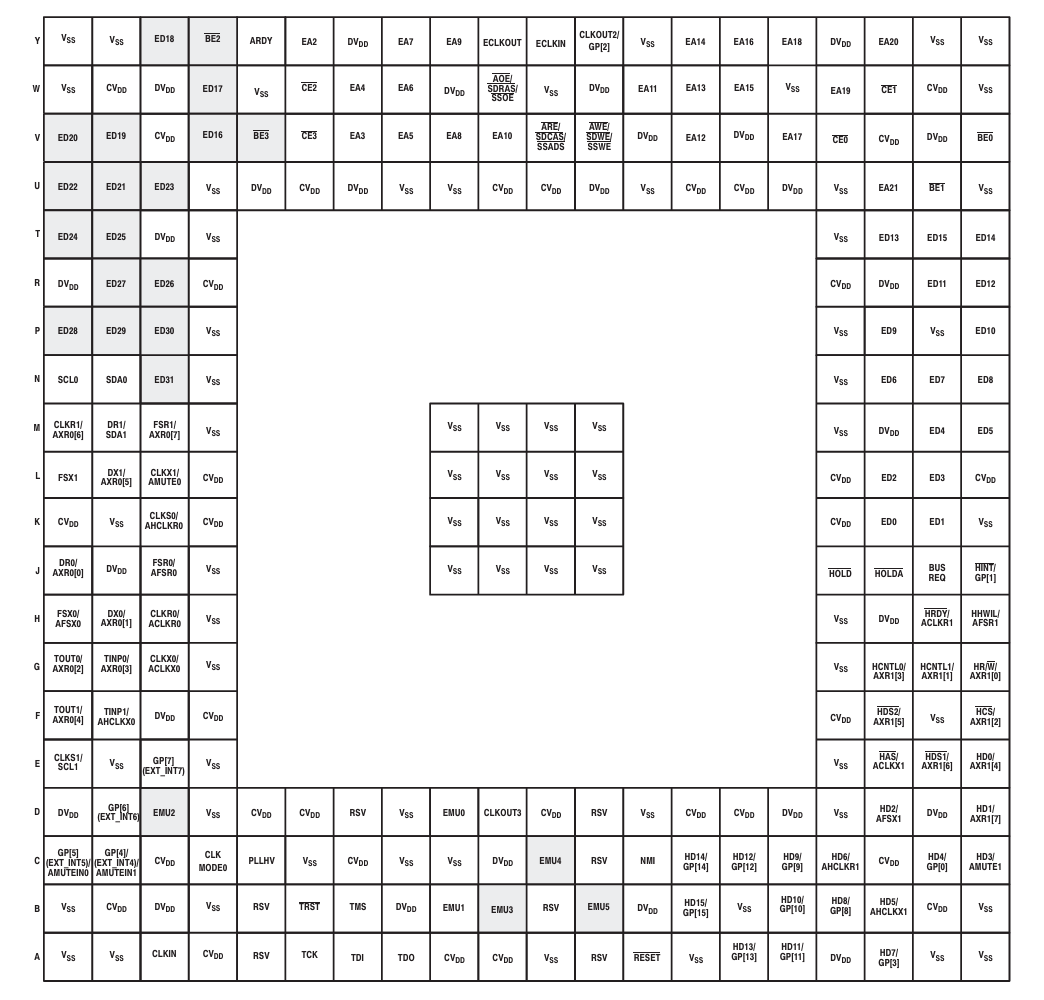

نمودار Pinout TMS320C6713BZDP225

این نمودار Pinout نشان می دهد که چگونه هر اتصال (یا "توپ") در پایین تراشه TMS320C6713BZDP225 چیده شده است که از یک بسته BGA 225 توپ استفاده می کند.ردیف ها (A تا Y) و ستون ها (1 تا 15) یک شبکه را تشکیل می دهند و هر مربع نشان می دهد که چه عملکردی یا منبع تغذیه به آن مکان اختصاص داده شده است.این تراشه دارای پین های قدرت زیادی مانند VSS (Ground) و CVDD یا DVDD (منبع تغذیه) است که برای نگه داشتن یکسان شدن تراشه به طور مساوی پخش می شوند.از پین هایی مانند Clkin ، Reset ، TMS ، TDI و TDO در نزدیکی پایین برای برنامه نویسی و اشکال زدایی با JTAG استفاده می شود.

سایر پین ها پردازنده را به قطعات خارجی مانند حافظه و سایر دستگاه ها متصل می کنند.اینها شامل خطوط آدرس (EAX) ، خطوط داده (EDX) ، تراشه انتخاب (CEX) و سیگنال های کنترل (نگه داشتن ، BusReq و غیره) است.همچنین پین هایی را برای ارتباطات سریال مانند MCBSP و I/OS (GPIO) با هدف عمومی مشاهده خواهید کرد و تراشه را برای بسیاری از طرح ها انعطاف پذیر می کند.در وسط تراشه ، پین های VSS و VDD تعداد بیشتری وجود دارد که برای کمک به قدرت پایدار و تعادل گرما در کنار هم قرار می گیرند.این طرح به پردازنده کمک می کند تا به راحتی اجرا شود ، به خصوص که برای کارهای پردازش سیگنال دیجیتال با سرعت بالا طراحی شده است.

نمودار بلوک عملکردی TMS320C6713B

نمودار بلوک عملکردی TMS320C6713B ، از جمله TMS320C6713BZDP225 ، نشان می دهد که چگونه این پردازنده سیگنال دیجیتال (DSP) کار می کند و با سایر مؤلفه ها متصل می شود.در مرکز هسته C67X+ CPU قرار دارد که از نوع خاصی از طراحی به نام VLIW (کلمه دستورالعمل بسیار طولانی) استفاده می کند.این اجازه می دهد تا به طور همزمان هشت دستورالعمل اجرا شود و این کار را برای کارهایی مانند پردازش صوتی یا سیگنال بسیار سریع انجام دهد.این پردازنده دارای دو مسیر اصلی داده ، مسیر A و مسیر B است که هر کدام مجموعه ای از ثبت ها و واحدهای خاص خود را برای انجام عملیات ریاضی و منطقی دارند.این به پردازنده کمک می کند تا محاسبات پیچیده را به سرعت و کارآمد انجام دهد.

برای حافظه ، DSP شامل حافظه های L1 برای دستورالعمل ها و داده ها (هر 4kb) و حافظه L2 بزرگتر (192kB) است که می تواند به عنوان حافظه نهان عمل کند یا مستقیماً مورد استفاده قرار گیرد.همچنین یک کنترلر حافظه نهان/حافظه وجود دارد که حداکثر چهار بلوک حافظه 64 کیلوبایت را مدیریت می کند و به سرعت دسترسی به داده ها کمک می کند.تراشه شامل یک کنترلر DMA با 16 کانال برای جابجایی داده ها بین حافظه و لوازم جانبی بدون کند کردن CPU است.این از رابط های مختلفی مانند EMIF برای حافظه خارجی ، MCASP و MCBSP برای ارتباطات سریال ، I2C ، تایمرها ، GPIO و HPI برای تعامل میزبان پشتیبانی می کند.اینها با استفاده از Multiplexing PIN متصل می شوند و بر اساس نیاز پروژه پیکربندی انعطاف پذیر را فراهم می کنند.همچنین دارای یک سیستم ساعت با PLL است که سرعت را با ضرب یا تقسیم ساعت ورودی و منطق پایین آمدن برای صرفه جویی در انرژی تنظیم می کند.برای اشکال زدایی و کنترل سیستم ، شامل شبیه سازی درون مدار و کنترل قطع است.

مشخصات TMS320C6713BZDP225

نوع	پارامتر
سازنده	سازهای تگزاس
سری	TMS320C67X
بسته بندی	سینی
وضعیت جزئی	فعال
نوع	نقطه شناور
رابط	رابط میزبان ، I2C ، MCASP ، MCBSP
نرخ ساعت	225 مگاهرتز
حافظه غیر فرار	خارجی
قوچ	264 کیلوبایت
ولتاژ - I/O	3.30 ولت
ولتاژ - هسته	1.26 ولت
دمای عملیاتی	0 درجه سانتیگراد 90 درجه سانتیگراد (TC)
نوع نصب	سطح سطح
بسته / مورد	272 bbga
بسته دستگاه تأمین کننده	272-BGA (27x27)
شماره محصول پایه	TMS320

برنامه های TMS320C6713BZDP225

پردازش صوتی

TMS320C6713BZDP225 به دلیل عملکرد بالا و قابلیت پردازش با نقطه شناور ، به طور گسترده ای در سیستم های صوتی مورد استفاده قرار می گیرد.این ایده ها برای کارهایی مانند تساوی ، فیلتر ، لغو اکو ، تولید جلوه های صوتی و کنترل دامنه پویا در میکسرهای دیجیتال ، پردازنده های جلوه ها و تجهیزات استودیو ایده آل است.پشتیبانی آن از درگاه های سریال چند کانال (MCASP و MCBSP) آن را برای عملیات ورودی/خروجی صوتی ، سیستم های تشخیص صدا ، سازهای موسیقی دیجیتال و سیستم های تقویت صدا با کیفیت بالا مناسب می کند.

ارتباطات از راه دور

در زمینه ارتباطات از راه دور ، این DSP در رسیدگی به جریان داده های با سرعت بالا و طرح های مدولاسیون پیچیده نقش دارد.از آن در پردازش باند پایه در ایستگاه های پایه سلولی و مودم استفاده می شود.توانایی پردازنده در مدیریت الگوریتم های پیشرفته برای تصحیح خطا ، سرکوب اکو و فشرده سازی داده ها ، انتقال صوتی و داده قابل اعتماد را در شبکه ها تضمین می کند.همچنین از شکل دهی ترافیک شبکه و وظایف پردازش بسته در روترها و سوئیچ ها پشتیبانی می کند و به سیستم های ارتباطی کارآمد و هوشمند کمک می کند.

تصویربرداری پزشکی

TMS320C6713BZDP225 در تجهیزات پزشکی مانند دستگاه های سونوگرافی ، CT و MRI استفاده می شود.این امکان پردازش سریع داده های تصویر ، انجام توابع مانند کاهش نویز ، تقویت لبه و بازسازی تصویر را به موقع فراهم می کند.این DSP با داشتن واحدهای حسابی قدرتمند و قابلیت های مدیریت حافظه ، وضوح تصویر را بهبود می بخشد و تأخیرهای تشخیصی را کاهش می دهد.پاسخگویی آن برای برنامه هایی که نظارت بر بیمار یا روشهای با هدایت تصویر حساس به زمان است ، مهم است.

اتوماسیون صنعتی

در محیط های کنترل صنعتی ، به این DSP برای کنترل دقیق موتور ، رباتیک و نظارت اعتماد دارد.این داده های حسگر را از موتورها و محرک ها پردازش می کند تا از کنترل دقیق حرکت اطمینان حاصل شود ، که برای ماشین آلات CNC ، خطوط مونتاژ و روباتیک مهم است.پردازش سریع سیگنال آن سیستم های کنترل بازخورد قابل اعتماد را امکان پذیر می کند و از بهره وری انرژی و ایمنی عملیاتی اطمینان می دهد.این دستگاه همچنین در شبکه های سنسور هوشمند برای انجام تجزیه و تحلیل داده های محلی و کاهش بار در سیستم های متمرکز استفاده می شود.

سیستم های خودرو

در وسایل نقلیه مدرن ، این DSP از کاربردهای ایمنی و ایمنی پشتیبانی می کند.این پردازش داده های صوتی و تصویری را برای سیستم های سرگرمی خودرو ، از جمله لغو نویز و تقویت صدا انجام می دهد.علاوه بر این ، این داده های سنسور را در سیستم های پیشرفته کمک به راننده (ADA) پردازش می کند ، و به تشخیص شی ، هشدارهای عزیمت خط و کنترل تطبیقی ​​کمک می کند.قابلیت اطمینان و سرعت آن ، آن را برای کارهای موجود در الکترونیک خودرو مناسب می کند.

نظامی و فضا

TMS320C6713BZDP225 در سیستم های ارتباطی رادار ، سونار و ایمن در برنامه های دفاعی استفاده می شود.این سیستم تشخیص سیگنال ، فیلتر نویز و تجزیه و تحلیل شکل موج را برای سیستم های نظارتی و هدفمند انجام می دهد.در هوافضا ، از رمزگشایی سیگنال ارتباط ماهواره ای و پردازش تله متری پشتیبانی می کند.توانایی پردازنده برای مقاومت در برابر بارهای داده و ارائه خروجی ، قابلیت اطمینان آن را در محیط های ناهموار و پر سر و صدا تضمین می کند.

TMS320C6713BZDP225 قطعات مشابه

• TMS320C6713BGDP225

TMS320C6713BGDP225 یک نوع نزدیک از TMS320C6713BZDP225 است و همان سرعت ساعت 225 مگاهرتز و بسته BGA 272 توپ را به اشتراک می گذارد.تمایز اصلی در بسته بندی داخلی یا تفاوت های جزئی تولید (اغلب مربوط به درجه بندی دما یا گزینه های مواد) است که ممکن است بر زنجیره تأمین یا انطباق نظارتی برای محیط های خاص تأثیر بگذارد.از آنجا که عملکرد یکسان و سازگاری PIN را ارائه می دهد ، به عنوان یک جایگزین مستقیم قطره ای عمل می کند و در صورت عدم دسترسی BZDP225 ، آن را به یکی از راحت ترین گزینه های دیگر تبدیل می کند.

• TMS320C6713BZDP300

TMS320C6713BZDP300 عملکرد را با سرعت ساعت سریعتر 300 مگاهرتز در حالی که همان بسته و ولتاژ BGA را حفظ می کند ، افزایش می دهد.این افزایش سرعت پردازش امکان اجرای سریع تر الگوریتم های نقطه شناور را فراهم می کند ، که برای برنامه هایی که نیاز به توان بالاتری مانند پردازش صوتی پیشرفته یا دستیابی به داده ها دارند ، ایده آل است.برای کسانی که به دنبال افزایش عملکرد سیستم بدون طراحی مجدد سخت افزار هستند ، این یک نسخه برتر نسبت به نسخه 225 مگاهرتز است.

• TMS320C6713BGDP300

TMS320C6713BGDP300 همان قدرت پردازش 300 مگاهرتز را به عنوان BZDP300 ارائه می دهد ، اما مانند BGDP225 ، ممکن است تفاوت های جزئی در بسته بندی داخلی یا مواد مونتاژ داشته باشد.در بیشتر موارد کاربردی سازگار با پین و از نظر عملکردی یکسان است.این امر آن را به یک جایگزین عالی با کارایی بالا تبدیل می کند ، به خصوص برای محیط های صنعتی یا تنظیم شده که ممکن است به انعطاف پذیری و انطباق منابع مربوط به منابع باشد.

مراحل برنامه نویسی TMS320C6713BZDP225

1. محیط توسعه را تنظیم کنید

برای شروع برنامه نویسی TMS320C6713BZDP225 ، باید Code Composer Studio (CCS) ، محیط توسعه رسمی رسمی تگزاس Instrument (IDE) را نصب کنید.این محیط از تدوین ، اشکال زدایی و مدیریت پروژه های DSP پشتیبانی می کند.کیت استارت DSP (DSK) یا هر صفحه توسعه پشتیبانی شده را از طریق USB یا یک رابط JTAG به رایانه شخصی خود وصل کنید.اطمینان حاصل کنید که هیئت مدیره به درستی نیرو داده شده است و درایورها به درستی نصب شده اند.هنگامی که CCS اتصال سخت افزار را تشخیص داد ، شما آماده پیکربندی فضای کاری پروژه خود هستید.

2. ایجاد و پیکربندی یک پروژه جدید

CCS را راه اندازی کنید و یک پروژه جدید اختصاص داده شده به دستگاه TMS320C6713 ایجاد کنید.پیکربندی هدف مناسب را انتخاب کنید ، به طور خاص Core C6713 DSP را انتخاب کنید.پس از آن ، تنظیمات کامپایلر و پیوند دهنده را پیکربندی کنید ، این موارد شامل تعریف بخش های حافظه ، مشخص کردن فهرست ها و تنظیم پرچم های بهینه سازی است.اگر از کتابخانه های شخص ثالث یا هسته DSP/BIOS TI استفاده می کنید ، این همچنین مرحله ای است که آنها را به محیط پروژه اضافه می کنید.

3. کد برنامه خود را توسعه دهید

اکنون وقت آن رسیده است که برنامه واقعی را بنویسید.برای حداکثر عملکرد ، کد را می توان برای سادگی یا در مونتاژ نوشت.C6713 از اجرای بسیار کارآمد الگوریتم های DSP پشتیبانی می کند ، و TI کتابخانه های DSP بهینه شده (به عنوان مثال ، DSPLIB ، IMGLIB) را برای سرعت بخشیدن به توسعه ارائه می دهد.حتماً با استفاده از RAM داخلی در هنگام سازماندهی داده های بزرگتر در حافظه خارجی از طریق EMIF ، با استفاده از RAM داخلی به طور موثر طراحی کنید.پردازش سیگنال اغلب شامل اجرای سریع حلقه ، کنترل بافر و مدیریت قطع است ، بنابراین منطق خود را بر این اساس ساختار دهید.

4- برنامه را بسازید و اشکال زدایی کنید

با استفاده از کد منبع ، از CCS برای ساخت پروژه استفاده کنید.فرآیند ساخت کد را گردآوری می کند و آن را برای تولید یک پرونده اجرایی (.out) پیوند می دهد.این خروجی را از طریق CCS ​​در DSP بارگیری کنید.سپس می توانید فرآیند اشکال زدایی را با استفاده از ابزارهای CCS ، تنظیم نقاط شکست ، متغیرهای تماشای ، بازرسی از رجیسترها و قدم زدن در دستورالعمل ها شروع کنید.این مرحله برای جلب مشکلات منطقی یا زمان بندی ، به ویژه در کارهای پردازش سیگنال مهم است.

5. آزمون و بهینه سازی

پس از اجرای برنامه شما بدون خطا ، آزمایش های عملکردی را انجام دهید تا اطمینان حاصل شود که در موارد استفاده عملی در نظر گرفته شده است.برای اندازه گیری معیارهای عملکرد مانند چرخه های دستورالعمل ، استفاده از حافظه و تأخیرهای پردازش از ابزارهای پروفایل و معیار CCS استفاده کنید.بر اساس این بینش ها ، کد خود را برای سرعت اجرای و کارآیی منابع بهینه کنید.تکنیک های بهینه سازی متداول شامل حلقه های حلقه ای ، به حداقل رساندن دسترسی به حافظه و بهره برداری از معماری آموزش موازی هسته VLIW DSP است.

6. استقرار برنامه

پس از آزمایش و بهینه سازی ، ساخت نهایی آماده تولید را آماده کنید.اگر DSP به طور مستقل اجرا می شود ، باید برنامه را در حافظه فلش غیر فرار برنامه ریزی کنید تا به طور خودکار در زمینه قدرت چکمه شود.این مرحله ممکن است به ابزارهایی مانند برنامه نویس فلش یا پیکربندی بوت لودر نیاز داشته باشد.سرانجام ، فرایند تنظیم ، نقشه حافظه ، ساختار کد منبع و رفتار سیستم را برای پشتیبانی از توسعه آینده ، به روزرسانی ها یا نیازهای اشکال زدایی مستند کنید.

مزایای TMS320C6713BZDP225

دقت نقطه شناور

TMS320C6713BZDP225 پشتیبانی بومی را برای عملیات نقطه شناور فراهم می کند ، که آن را از بسیاری از DSP های نقطه ثابت جدا می کند.این توانایی با از بین بردن نیاز به مقیاس بندی دستی و مدیریت حسابی با نقطه ثابت ، توسعه الگوریتم های پیچیده ریاضی را بسیار ساده می کند.دقت نقطه شناور هنگام کار با محدوده های پویا گسترده یا داده های حساس ، با ارزش است ، اطمینان از نتایج دقیق تر و اعتبار سنجی در آزمایش.

معماری کارآمد

در هسته TMS320C6713BZDP225 یک معماری با دستورالعمل بسیار طولانی (VLIW) قرار دارد که پردازنده را قادر می سازد تا هشت دستورالعمل را همزمان در هر چرخه ساعت اجرا کند.این موازی سازی باعث افزایش قابل ملاحظه ای می شود ، و باعث می شود تراشه برای برنامه های کاربردی سنگین محاسبه مانند FFT ، فیلتر یا حلقه های کنترل تطبیقی ​​مناسب باشد. این به معنای توانایی اجرای الگوریتم های پیشرفته تر در محدودیت های زمان بندی محکم تر ، بهینه سازی عملکرد کلی سیستم بدون نیاز به چندین پردازنده یا فنویسور است.این معماری به منظور استفاده از موازی سازی سطح آموزش به طور مؤثر ، به کاهش تأخیر و بهبود سرعت اجرای کمک می کند.

ادغام محیطی قوی

DSP با قابلیت های رابط I/O و حافظه همه کاره ساخته شده است ، از جمله درگاه های سریال صوتی چند کانال (MCASP) ، درگاه های سریال بافر چند کانال (MCBSP) و یک رابط حافظه خارجی 32 بیتی قدرتمند (EMIF).این رابط ها ادغام با دستگاه های مختلف خارجی مانند کدک های صوتی ، سنسورها ، مبدل های داده یا حافظه رم/فلش خارجی را آسان می کنند.لوازم جانبی یکپارچه نیاز به منطق چسب خارجی یا پردازنده ها را کاهش می دهد و به طراحی سیستم ساده و کاهش هزینه های توسعه کمک می کند.

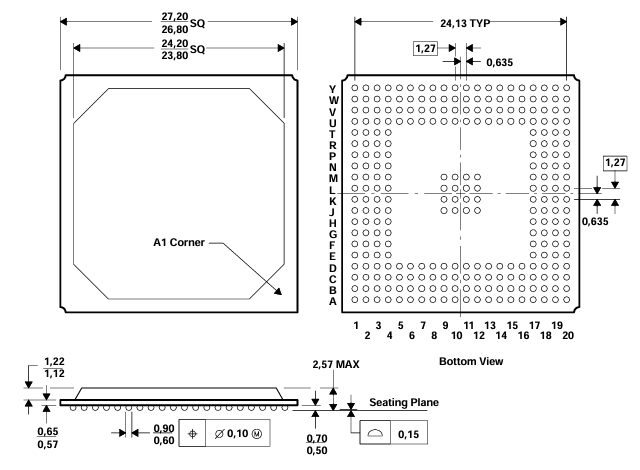

ابعاد بسته بندی TMS320C6713BZDP225

• نوع بسته بندی: آرایه شبکه توپ پلاستیکی (PBGA)

• اندازه بدن:

اسمی: 24.20 میلی متر × 24.20 میلی متر

حداقل: 23.80 میلی متر × 23.80 میلی متر

حداکثر: 24.20 میلی متر × 24.20 میلی متر (لبه بیرونی)

• زمین: 1.27 میلی متر معمولی

• قطر توپ: 0.90 میلی متر (اسمی) ، 0.60 میلی متر (دقیقه)

• ارتفاع بسته: 1.22 میلی متر (حداکثر) ، 1.12 میلی متر (دقیقه)

• صندلی صندلی به مرکز توپ: 0.15 میلی متر

• توپ: 20 × 20 شبکه با برخی از موقعیت های گمشده (در کل 272 توپ)

• کد طرح کلی: s-pbga-n272

طرح کلی

TMS320C6713BZDP225 سازنده

TMS320C6713BZDP225 توسط تولید می شود سازهای تگزاس (TI) ، یک رهبر شناخته شده جهانی در صنعت نیمه هادی.دفتر مرکزی در دالاس ، تگزاس ، TI شهرت دیرینه ای را برای نوآوری در فن آوری های پردازش آنالوگ و تعبیه شده ایجاد کرده است.TI با چندین دهه تخصص در پردازش سیگنال دیجیتال ، پلت فرم TMS320C6000 ™ DSP (که تحت آن سری C6713 راه اندازی شد) برای رفع نیازهای پیچیده محاسبات در صنایع توسعه داد.به عنوان سازنده ، TI از طریق اکوسیستم خود ، از جمله استودیوی Code Composer و کتابخانه های DSP بهینه شده ، کنترل کیفیت دقیق ، مستندات گسترده و پشتیبانی از ابزار نرم افزاری را تضمین می کند.بسیاری از آنها نه تنها به سخت افزار با کارایی بالا مانند TMS320C6713BZDP225 اعتماد دارند ، بلکه برای قابلیت اطمینان و در دسترس بودن طولانی مدت که برنامه های مهم و مهم و صنعتی می خواهند.

پایان

TMS320C6713BZDP225 یک DSP قدرتمند است که می تواند کارهای سنگین مانند پردازش صدا ، سیگنال های ارتباطی ، تصاویر پزشکی و ماشین های هوشمند را انجام دهد.سریع کار می کند ، اعداد را به طور دقیق کنترل می کند و به راحتی با حافظه و سایر دستگاه ها متصل می شود.در بسیاری از زمینه ها مانند صوتی ، ارتباطات ، بهداشت و درمان ، کارخانه ها ، اتومبیل ها و سیستم های دفاعی استفاده می شود.همچنین از پشتیبانی خوب ، ابزارهای توسعه و قابلیت اطمینان طولانی مدت برخوردار است.به طور کلی ، این یک انتخاب هوشمندانه و قابل اعتماد برای پروژه های پیچیده ای است که نیاز به پردازش قوی دارند.
