راهنمای سوئیچ اسلاید: نحوه کار، انواع و کاربردهای مدار

در این مقاله یاد خواهید گرفت که کلید کشویی چیست و چگونه از آن برای کنترل جریان برق در مدار استفاده می شود.نماد، ساختار داخلی و اصل کار آن را خواهید فهمید.همچنین انواع مختلف سوئیچ های کشویی، مشخصات الکتریکی، مزایا، محدودیت ها و کاربردهای رایج آنها را بررسی خواهید کرد.علاوه بر این، خواهید دید که چگونه سوئیچ های کشویی با سوئیچ های ضامن و سوئیچ مقایسه می شوند و چگونه می توان سوئیچ مناسب را برای یک مدار انتخاب کرد.

کاتالوگ

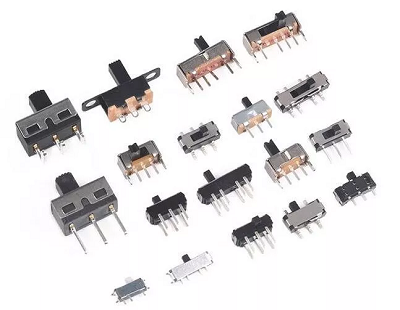

شکل 1. سوئیچ اسلاید

سوئیچ اسلاید چیست؟

کلید کشویی یک کلید الکترومکانیکی دستی کوچک است که برای کنترل جریان الکتریکی در مدار استفاده می شود.با حرکت دادن یک لغزنده کوچک از یک موقعیت به موقعیت دیگر برای روشن یا خاموش کردن مدار یا تغییر اتصال آن عمل می کند.سوئیچ های کشویی معمولاً در دستگاه های الکترونیکی، بردهای مدار و پانل های کنترل یافت می شوند زیرا جمع و جور هستند و کار با آنها آسان است.آنها اجازه می دهند تا به صورت دستی برق را با یک حرکت کشویی ساده فعال یا غیرفعال کنید.به دلیل قابلیت اطمینان و طراحی ساده، سوئیچ های کشویی به طور گسترده در لوازم الکترونیکی مصرفی، کنترل های قدرت و ماژول های الکترونیکی کوچک استفاده می شوند.

نماد یک سوئیچ اسلاید

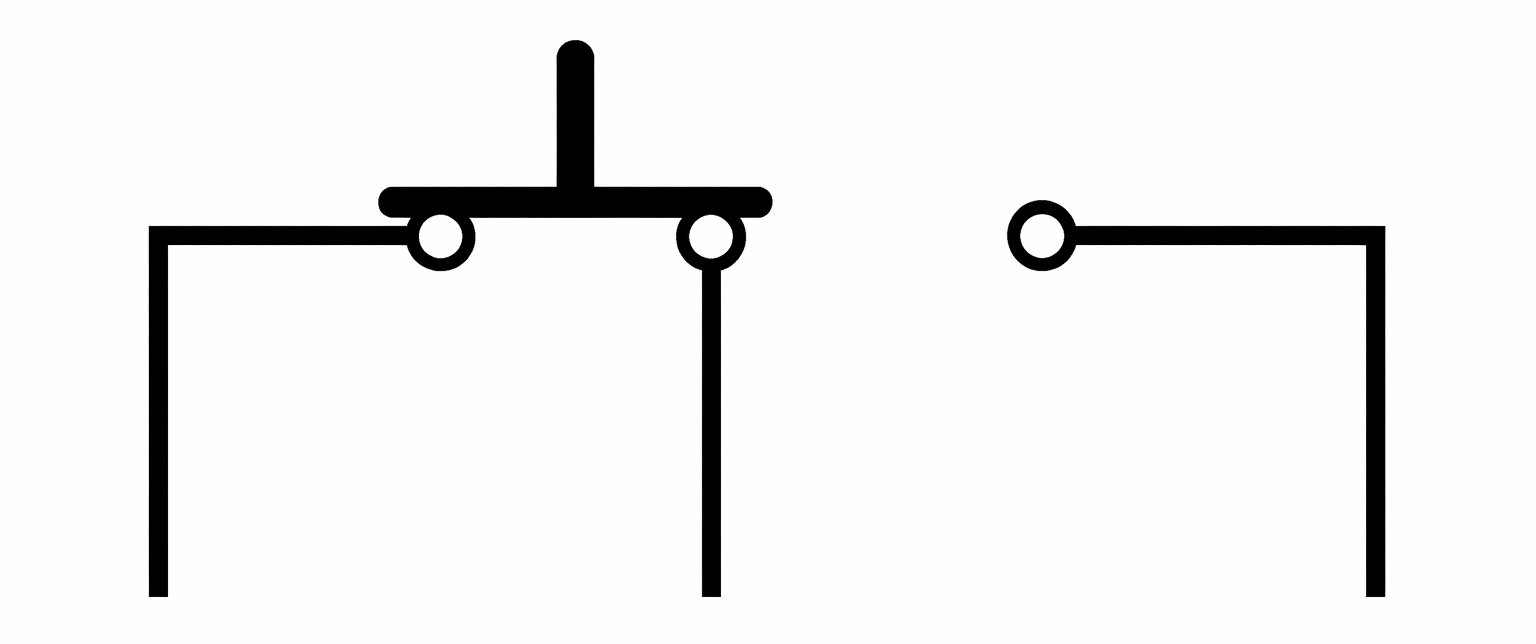

شکل 2. نماد سوئیچ اسلاید

در شماتیک های الکتریکی، نماد سوئیچ کشویی نشان دهنده دستگاه سوئیچینگ مورد استفاده برای باز کردن یا بستن یک مدار الکتریکی است.نماد معمولاً شامل نقاط اتصال ثابت و یک خط متحرک است که مسیر سوئیچینگ بین پایانه ها را نشان می دهد.این نمودار به ما کمک می کند تا بفهمیم سوئیچ چگونه بخش های مختلف مدار را به هم متصل می کند.نماد دقیق ممکن است بسته به پیکربندی سوئیچ نشان داده شده در نمودار کمی متفاوت باشد.استفاده از نمادهای شماتیک استاندارد تضمین می کند که نمودارهای مدار در طول طراحی الکترونیکی و عیب یابی واضح، ثابت و قابل تفسیر هستند.

ساخت سوئیچ اسلاید

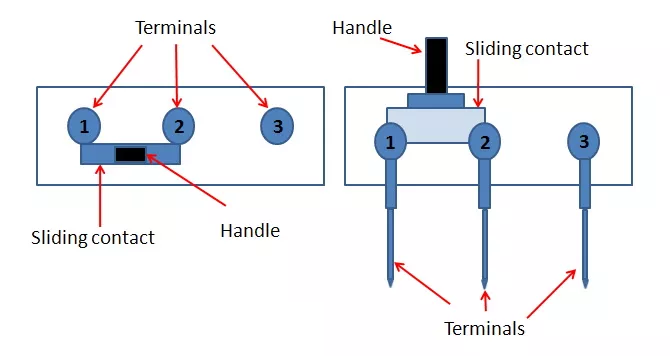

شکل 3. ساخت یک سوئیچ اسلاید

• دسته (لغزنده)

دسته قسمت خارجی کلید کشویی است که با انگشت حرکت می کند.معمولاً از پلاستیک یا یک ماده عایق بادوام برای اطمینان از عملکرد دستی ایمن ساخته شده است.دسته به صورت افقی در امتداد یک مسیر ثابت حرکت می کند تا کنتاکت های داخلی داخل سوئیچ را تغییر دهد.

• تماس کشویی (مخاطب متحرک)

کنتاکت کشویی قطعه رسانای متحرکی است که به مکانیزم لغزنده متصل شده است.معمولاً برای اطمینان از تماس الکتریکی خوب بین پایانه ها از فلز ساخته شده است.هنگامی که لغزنده حرکت می کند، این جزء به طور فیزیکی در نقاط تماس مختلف حرکت می کند.

• پایانه ها

ترمینال ها پین های فلزی هستند که کلید کشویی را به مدار الکتریکی متصل می کنند.آنها از بدنه سوئیچ گسترش می یابند بنابراین می توان آنها را روی یک برد مدار چاپی (PCB) لحیم کرد.هر ترمینال به عنوان یک نقطه اتصال بین کلید و سیم کشی خارجی مدار عمل می کند.

• مسکن

محفظه پوشش بیرونی است که اجزای داخلی سوئیچ کشویی را محصور کرده و از آن محافظت می کند.معمولاً از پلاستیک یا فلز برای ایجاد استحکام مکانیکی و عایق ساخته می شود.محفظه قطعات داخلی را در یک راستا نگه می دارد و از آنها در برابر گرد و غبار، آسیب و تداخل خارجی محافظت می کند.

اصل کار یک سوئیچ اسلاید

اصل کار یک سوئیچ کشویی بر اساس حرکت یک محرک کشویی است که ارتباط بین کنتاکت های داخلی را تغییر می دهد.هنگامی که نوار لغزنده را به یک سمت فشار می دهید، تماس داخلی با یک ترمینال خاص در داخل سوئیچ هماهنگ می شود.این تراز یا مسیر الکتریکی را کامل می کند یا بسته به موقعیت سوئیچ، اتصال را قطع می کند.اگر کنتاکت دو پایانه را پل کند، جریان الکتریکی می تواند از مدار عبور کند.هنگامی که لغزنده از نقطه تماس دور می شود، مسیر مدار قطع می شود و جریان متوقف می شود.این حرکت کشویی ساده به سوئیچ اجازه می دهد تا وضعیت الکتریکی مدار را به صورت دستی کنترل کند.به دلیل این مکانیسم ساده، سوئیچ های کشویی کنترل دستی قابل اعتمادی را در بسیاری از سیستم های الکترونیکی فراهم می کنند.

انواع سوئیچ های اسلاید

سوئیچ اسلاید SPDT

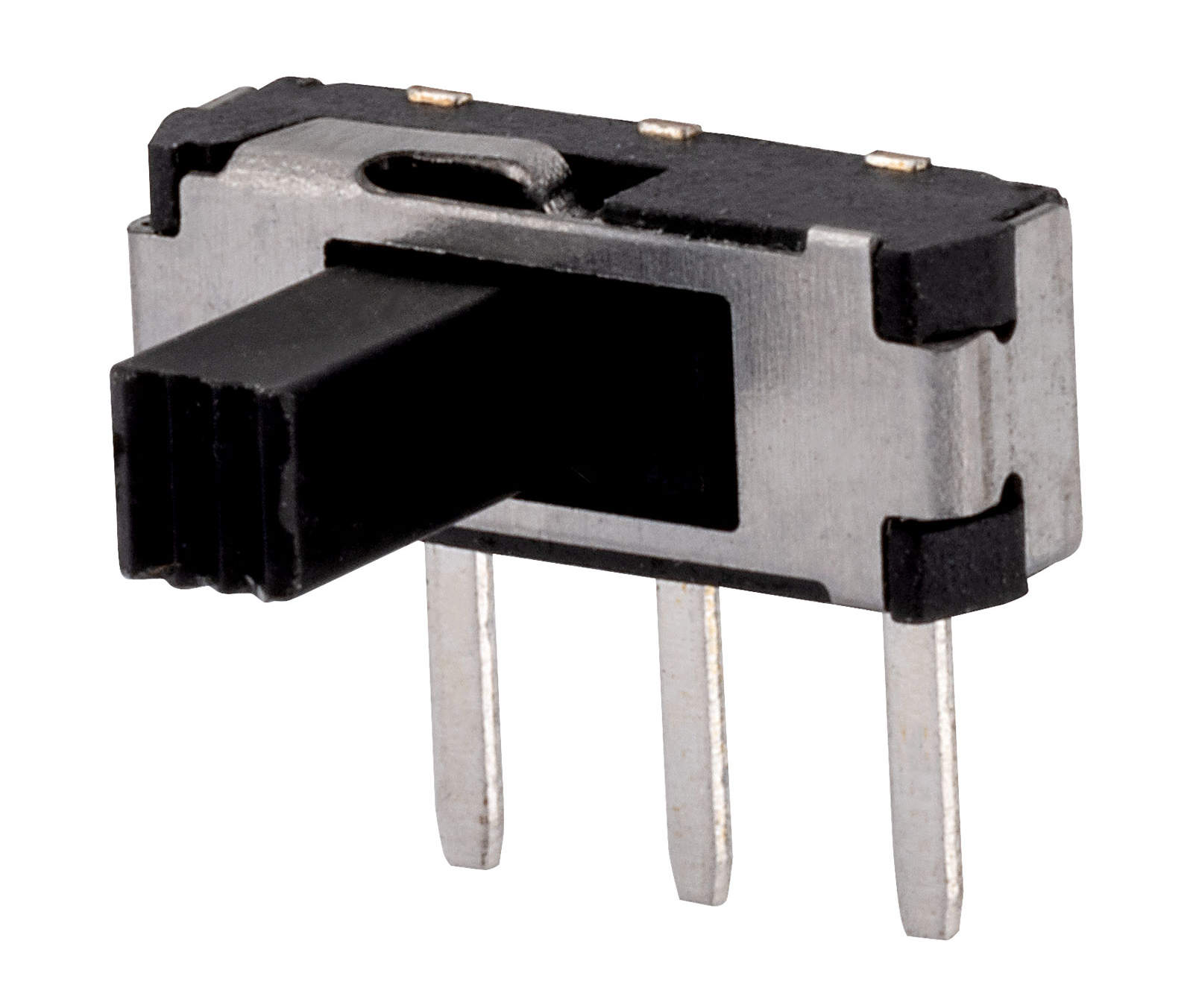

شکل 4. سوئیچ اسلاید SPDT

سوئیچ کشویی SPDT (Single Pole Double Throw) کلیدی است که یک ترمینال ورودی را به یکی از دو ترمینال خروجی ممکن متصل می کند.این شامل یک تماس متحرک است که می تواند بین دو نقطه اتصال مختلف بلغزد.هنگامی که لغزنده به یک موقعیت حرکت می کند، ترمینال ورودی به اولین ترمینال خروجی متصل می شود.هنگامی که نوار لغزنده به سمت دیگر حرکت می کند، اتصال به ترمینال خروجی دوم تغییر می کند.این عمل سوئیچینگ اجازه می دهد تا یک مسیر مدار واحد بین دو مسیر الکتریکی مختلف هدایت شود.طرح نشان داده شده در شکل نشان می دهد که چگونه محرک کشویی ارتباط بین پایانه ها را هنگام حرکت تغییر می دهد.به دلیل این ترتیب کلیدزنی ساده، کلیدهای اسلاید SPDT معمولاً برای انتخاب سیگنال اولیه یا مدار استفاده می شوند.

سوئیچ اسلاید SPST

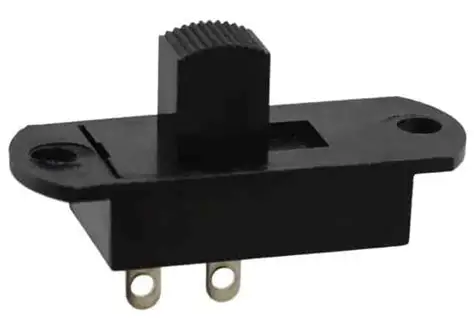

شکل 5. سوئیچ اسلاید SPST

کلید کشویی SPST (Single Pole Single Throw) ساده ترین نوع کلید کشویی است که برای کنترل یک مدار الکتریکی منفرد استفاده می شود.دارای یک ترمینال ورودی و یک ترمینال خروجی است که با عمل لغزشی متصل یا جدا می شوند.هنگامی که نوار لغزنده به موقعیت ON منتقل می شود، مخاطب داخلی دو پایانه را به هم متصل می کند.هنگامی که لغزنده به موقعیت OFF حرکت می کند، کنتاکت جدا می شود و مسیر الکتریکی شکسته می شود.این مکانیسم ساده به عنوان یک کنترل اولیه ON/OFF برای جریان الکتریکی عمل می کند.ساختار نشان داده شده در شکل نشان می دهد که چگونه لغزنده بین دو موقعیت برای کنترل اتصال جابجا می شود.به دلیل سادگی، سوئیچ کشویی SPST به طور گسترده ای برای عملکردهای سوئیچینگ برق مستقیم استفاده می شود.

سوئیچ اسلاید DPST

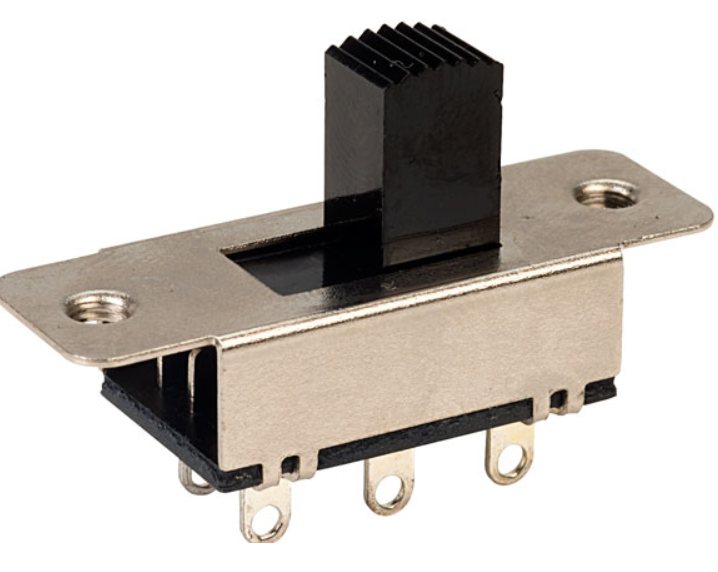

شکل 6. سوئیچ اسلاید DPST

یک سوئیچ کشویی DPST (دو قطبی تک پرتابی) برای کنترل همزمان دو مدار مستقل با استفاده از یک حرکت لغزشی طراحی شده است.این شامل دو مسیر سوئیچینگ داخلی مجزا است که هنگام کار با نوار لغزنده با هم حرکت می کنند.هنگامی که لغزنده به موقعیت ON فشار داده می شود، هر دو مدار به طور همزمان متصل می شوند.هنگامی که به موقعیت OFF منتقل می شود، هر دو اتصال به طور همزمان باز می شوند.این طراحی اجازه می دهد تا دو خط برق با یک کنترل دستی واحد سوئیچ شوند.پیکربندی نشان داده شده در شکل نشان می دهد که چگونه یک حرکت کشویی بر دو مسیر سوئیچینگ داخلی تأثیر می گذارد.کلیدهای کشویی DPST معمولاً زمانی استفاده می شوند که دو مدار باید با هم به صورت هماهنگ کنترل شوند.

سوئیچ اسلاید DPDT

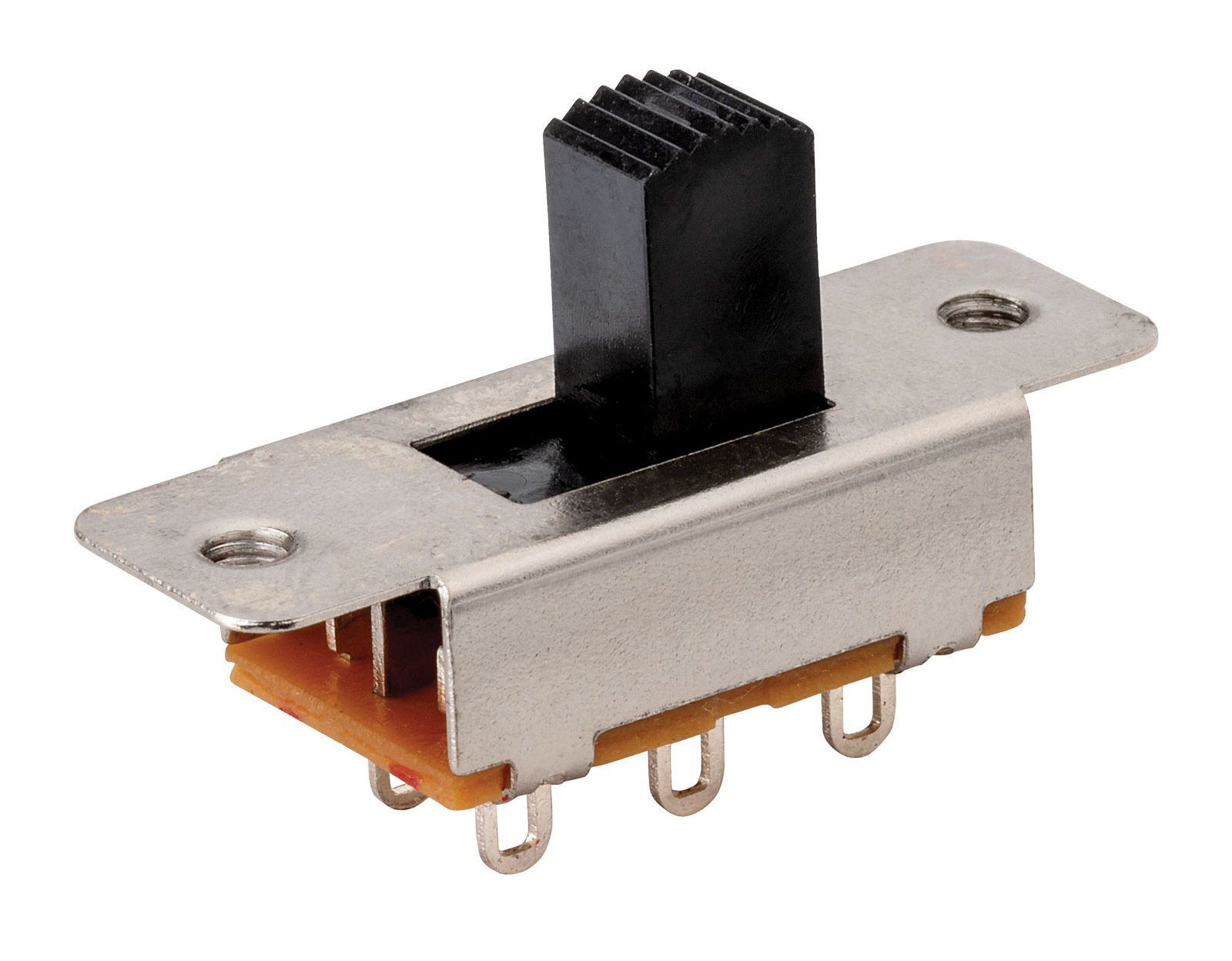

شکل 7. سوئیچ اسلاید DPDT

سوئیچ کشویی DPDT (دو قطبی دو پرتابی) یک دستگاه سوئیچینگ است که می تواند دو مدار مجزا را کنترل کرده و هر یک را بین دو مسیر خروجی مختلف سوئیچ کند.این شامل دو قطب است که هر یک دارای دو نقطه اتصال ممکن است.هنگامی که لغزنده حرکت می کند، هر دو مدار موقعیت اتصال خود را به طور همزمان تغییر می دهند.این اجازه می دهد تا هر مدار بسته به موقعیت لغزنده، بین دو مسیر ترمینال مختلف متناوب شود.ساختار سوئیچینگ نشان داده شده در شکل نشان می دهد که چگونه ترمینال های متعدد برای پشتیبانی از این عملکرد سوئیچینگ دوگانه چیده شده اند.به دلیل این قابلیت، یک سوئیچ کشویی DPDT کنترل سوئیچینگ انعطاف پذیری را برای مدارهایی که نیاز به دو تغییر اتصال همزمان دارند، فراهم می کند.

مشخصات الکتریکی کلیدهای کشویی

پارامتر	مشخصات
ولتاژ نامی	12 ولت - 50 ولت DC معمولی برای سوئیچ های اسلاید PCB کوچک
رتبه بندی فعلی	0.3 A - 3 A بسته به اندازه سوئیچ و طراحی تماس
تماس با مقاومت	≤ 20 mΩ معمولی زمانی که مخاطبین بسته هستند
مقاومت عایق	≥ 100 MΩ در 500 ولت DC
قدرت دی الکتریک	500 ولت - 1000 ولت AC به مدت 1 دقیقه بین پایانه ها
محدوده دمای عملیاتی	محدوده عملیاتی معمولی 20- تا +85 درجه سانتیگراد
زندگی مکانیکی	10000 تا 50000 سیکل سوئیچینگ
زندگی الکتریکی	5000 تا 10000 سیکل سوئیچینگ تحت بار نامی
نوع ترمینال	پین های سوراخ دار PCB یا پایانه های لحیم کاری
مواد تماس	کنتاکت های آلیاژ مس یا برنج با روکش نقره
رتبه بندی تماس بگیرید	0.3 A در 50 V DC یا 3 A در 12 V DC (رده بندی های رایج)
نیروی سوئیچینگ	نیروی تحریک لغزنده 100 gf - 300 gf
مسافت سفر	حرکت لغزنده 2 میلی متر - 4 میلی متر بین موقعیت ها
مواد عایق	ترموپلاستیک با دمای بالا (رده بندی UL94 V-0)
فاصله ترمینال	گام استاندارد PCB 2.54 - 5.08 میلی متر

مزایا و محدودیت های سوئیچ های اسلاید

کلیدهای کشویی در مدارهای الکترونیکی استفاده می شوند زیرا ساده، ارزان و آسان برای استفاده هستند، اما محدودیت هایی نیز دارند.

مزایای کلیدهای اسلاید

• کنترل دستی ساده عملکرد سوئیچ های کشویی را در بسیاری از دستگاه های الکترونیکی آسان می کند.

• اندازه جمع و جور به آنها اجازه می دهد تا به راحتی بر روی مدارهای کوچک و تجهیزات قابل حمل قرار گیرند.

• هزینه ساخت پایین آنها را برای محصولات الکترونیکی در مقیاس بزرگ اقتصادی می کند.

• وضعیت روشن/خاموش روشن وضعیت تعویض قابل مشاهده را فراهم می کند.

• ساختار مکانیکی قابل اعتماد عملکرد کلیدزنی پایدار را در مدارهای پایه تضمین می کند.

• نصب آسان بر روی بردهای مدار چاپی با استفاده از پایانه های لحیم کاری استاندارد.

محدودیت های سوئیچ های اسلاید

• کنتاکت های مکانیکی ممکن است پس از چرخه های تعویض زیاد فرسوده شوند.

• سرعت سوئیچینگ محدود در مقایسه با کلیدهای الکترونیکی یا حالت جامد.

• اندازه کوچک ممکن است عملکرد دستی را در طرح های خاص دشوار کند.

• برای برنامه های سوئیچینگ با توان یا جریان بالا مناسب نیست.

• قرار گرفتن در معرض گرد و غبار یا رطوبت می تواند بر قابلیت اطمینان سوئیچینگ طولانی مدت تأثیر بگذارد.

کاربردهای کلیدهای اسلاید

1. لوازم الکترونیکی مصرفی

سوئیچ های کشویی اغلب در وسایل الکترونیکی مصرفی کوچک مانند رادیو، بلندگوها و ابزارهای الکترونیکی استفاده می شوند.آنها اجازه می دهند تا به صورت دستی قدرت یا عملکردهای اساسی را با یک حرکت کشویی ساده کنترل کنید.اندازه جمع و جور آنها آنها را برای دستگاه هایی با فضای داخلی محدود ایده آل می کند.

2. دستگاه های الکترونیکی قابل حمل

بسیاری از دستگاه های قابل حمل از سوئیچ های کشویی برای کنترل قدرت یا انتخاب حالت استفاده می کنند.به عنوان مثال می توان به وسایل الکترونیکی دستی، ماژول های باتری دار و دستگاه های ارتباطی کوچک اشاره کرد.سوئیچ موقعیت فیزیکی واضحی را ارائه می دهد که روشن یا خاموش بودن دستگاه را نشان می دهد.

3. اسباب بازی های الکترونیکی

سوئیچ های کشویی به طور گسترده در اسباب بازی های باتری دار برای کنترل برق یا فعال کردن صدا و عملکردهای روشنایی استفاده می شوند.آنها یک راه حل ساده و بادوام سوئیچینگ مناسب برای استفاده مکرر دستی ارائه می دهند.اندازه کوچک آنها نیز به خوبی در داخل محفظه های اسباب بازی جمع و جور قرار می گیرد.

4. کنترل پنل ها

تابلوهای کنترل صنعتی یا الکترونیکی گاهی اوقات شامل سوئیچ های کشویی برای انتخاب حالت های عملیاتی یا فعال کردن عملکردهای خاص هستند.سوئیچ راهی واضح و مستقیم برای تغییر دستی تنظیمات ارائه می دهد.عملکرد ساده آن کنترل تجهیزات را آسان می کند.

5. DIY الکترونیک و نمونه سازی

سوئیچ های اسلاید معمولاً در پروژه های الکترونیکی، تابلوهای نمونه سازی و کیت های توسعه استفاده می شوند.آنها امکان کنترل دستی حالت های مدار را در طول آزمایش و آزمایش می دهند.ساختار ساده آنها باعث می شود که آنها به راحتی در طرح های الکترونیکی سفارشی ادغام شوند.

6. مدارهای انتخاب باتری

برخی از سیستم های الکترونیکی از سوئیچ های کشویی برای اتصال یا جدا کردن منابع باتری در یک مدار استفاده می کنند.این امکان مدیریت دستی منابع برق در دستگاه های الکترونیکی کوچک را فراهم می کند.عمل کشویی یک راه ساده برای کنترل اتصال بین خطوط برق ارائه می دهد.

Slide Switch vs Toggle Switch vs Paddle Switch

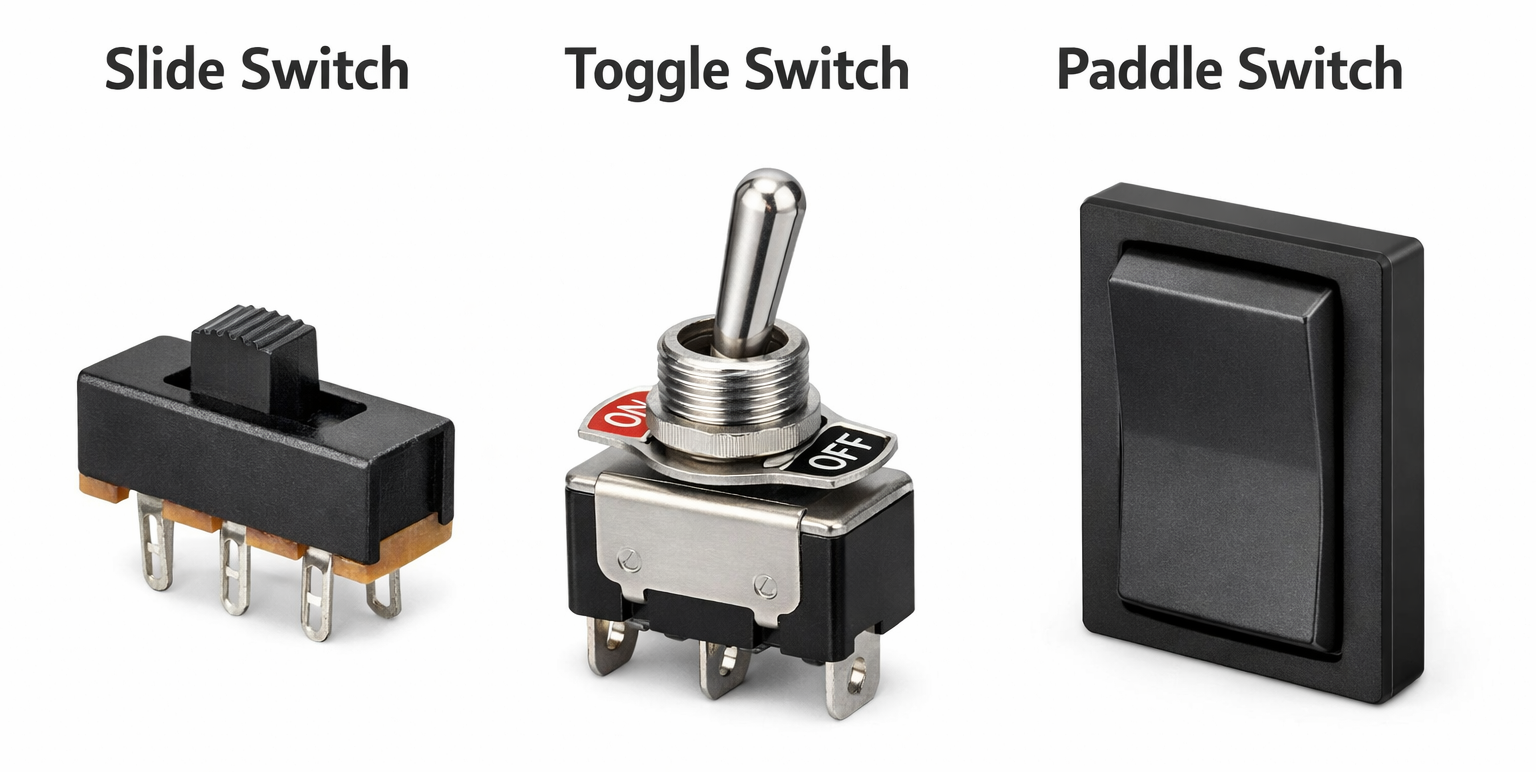

شکل 8. سوئیچ اسلاید در مقابل سوئیچ جابجایی در مقابل سوئیچ پدل

ویژگی	سوئیچ اسلاید	سوئیچ را تغییر دهید	سوئیچ پدال
روش عملیاتی	حرکت کشویی	حرکت چرخاندن اهرم	فشار دادن یک سطح پارویی صاف
تعامل کاربر	به چپ یا راست بلغزانید	اهرم را به بالا یا پایین بچرخانید	پارو را فشار دهید
طراحی مکانیکی	نوار لغزنده خطی فشرده	محرک مبتنی بر اهرم	محرک بزرگ تخت
سبک نصب	پایه PCB یا پانل	پایه پنل	پایه دیواری یا پانلی
اندازه	کوچک و جمع و جور	سایز متوسط	طراحی بزرگتر
نشانگر موقعیت بصری	پاک کردن موقعیت لغزنده	جهت اهرم حالت را نشان می دهد	موقعیت دست و پا زدن حالت را نشان می دهد
کنترل معمولی	کنترل مدار ساده	کنترل سوئیچینگ مدار	کنترل برق برای روشنایی
سهولت عملیات	حرکت کشویی ساده	نیاز به چرخاندن اهرم دارد	عملکرد پرس آسان
نصب و راه اندازی	اغلب به PCB لحیم می شود	از طریق سوراخ پانل نصب شده است	در صفحات دیواری نصب می شود
یکپارچه سازی دستگاه	در داخل دستگاه های الکترونیکی استفاده می شود	در پانل های تجهیزات استفاده می شود	در سیستم های کنترل اتاق استفاده می شود
کنترل دقیق	مناسب برای مدارهای کوچک	مناسب برای مدارهای مختلف	برای کنترل دستی اتاق طراحی شده است
ماندگاری	عمر مکانیکی متوسط	به طور کلی عمر مکانیکی قوی	برای استفاده مکرر دستی طراحی شده است
تغییر سبک	حرکت سوئیچینگ خطی	حرکت اهرم چرخشی	سوئیچینگ مبتنی بر مطبوعات
محیط معمولی	وسایل الکترونیکی و کوچک	پانل های صنعتی یا تجهیزاتی	کنترل مسکونی یا ساختمان
طراحی بصری	مینیمال و جمع و جور	مکانیکی و در معرض	سطح مدرن و صاف

چگونه سوئیچ اسلاید مناسب را انتخاب کنیم؟

1. رتبه بندی الکتریکی را تعیین کنید

اولین مرحله بررسی ولتاژ و سطوح جریان مورد نیاز مداری است که در آن کلید مورد استفاده قرار می گیرد.سوئیچ کشویی انتخاب شده باید دارای درجه بندی الکتریکی باشد که به طور ایمن از این مقادیر پشتیبانی کند.انتخاب سوئیچ با درجه بندی مناسب به جلوگیری از گرمای بیش از حد کمک می کند و عملکرد مدار پایدار را تضمین می کند.

2. نوع نصب مناسب را انتخاب کنید

سوئیچ های کشویی در سبک های مختلف نصب مانند نصب PCB یا نصب پانل موجود هستند.نوع نصب باید با طراحی مکانیکی دستگاه یا برد مدار مطابقت داشته باشد.نصب مناسب تضمین می کند که سوئیچ به طور ایمن جا می شود و در حین کار به طور قابل اعتماد عمل می کند.

3. اندازه و ابعاد سوئیچ را در نظر بگیرید

اندازه فیزیکی سوئیچ کشویی باید با فضای موجود در دستگاه مطابقت داشته باشد.شما باید ابعاد سوئیچ، فاصله ترمینال و فاصله حرکت کشویی را بررسی کنید.یک سوئیچ با اندازه مناسب نصب صاف و عملکرد راحت را تضمین می کند.

4. تعداد قطب ها و پرتاب های مورد نیاز را بررسی کنید

پیکربندی‌های مختلف سوئیچ کشویی گزینه‌های اتصال متفاوتی را برای مدارهای الکتریکی فراهم می‌کنند.آرایش قطب و پرتاب مورد نیاز باید با عملکرد کنترل مدار مورد نظر مطابقت داشته باشد.انتخاب پیکربندی صحیح تضمین می کند که سوئیچ وظیفه سوئیچینگ مورد نظر را انجام می دهد.

5. دوام و عمر مکانیکی را ارزیابی کنید

رتبه بندی عمر مکانیکی نشان می دهد که سوئیچ کشویی می تواند چند چرخه سوئیچینگ را قبل از رخ دادن سایش انجام دهد.دستگاه هایی که نیاز به تعویض مکرر دارند باید از سوئیچ هایی استفاده کنند که برای عمر مکانیکی بیشتر طراحی شده اند.این به حفظ عملکرد قابل اعتماد در استفاده طولانی مدت کمک می کند.

6. شرایط محیطی را در نظر بگیرید

عوامل محیطی مانند دما، رطوبت و گرد و غبار می توانند بر عملکرد سوئیچ تأثیر بگذارند.انتخاب سوئیچ طراحی شده برای محیط عملیاتی مورد انتظار، قابلیت اطمینان طولانی مدت را بهبود می بخشد.این امر به ویژه برای دستگاه هایی که در شرایط سخت یا خارج از منزل استفاده می شوند بسیار مهم است.

نتیجه گیری

کلیدهای کشویی وسایل ساده و قابل اعتمادی هستند که برای کنترل مدارهای الکتریکی با حرکت کشویی استفاده می شوند.اندازه کوچک، هزینه کم و عملکرد آسان آنها را در بسیاری از دستگاه های الکترونیکی و بردهای مدار متداول می کند.شناخت قطعات، اصل کار، انواع و مشخصات آنها به انتخاب کلید مناسب برای مدار کمک می کند.انتخاب سوئیچ کشویی صحیح بر اساس درجه بندی الکتریکی، اندازه و پیکربندی، کنترل مطمئن و موثر مدار را تضمین می کند.
