سیلیکون فوتونیک توضیح داده شده: چگونه کار می کند، اجزاء، یکپارچه سازی، و برنامه های کاربردی

فوتونیک سیلیکونی به شما امکان می دهد از نور به جای الکتریسیته برای انتقال داده ها در داخل و بین تراشه ها استفاده کنید.در این مقاله، می آموزید که چیست، چگونه کار می کند و اجزای کلیدی که باعث عملکرد آن می شوند.همچنین روش‌های مختلف یکپارچه‌سازی، پیشرفت‌های بسته‌بندی و مکان‌هایی که از این فناوری استفاده می‌شود را بررسی خواهید کرد.در پایان متوجه خواهید شد که چگونه به بهبود سرعت و کارایی در سیستم های مدرن کمک می کند.

کاتالوگ

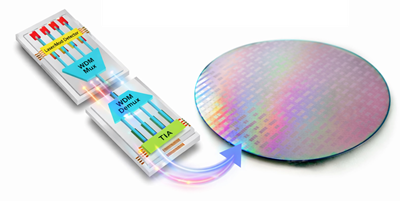

شکل 1. نمای کلی فوتونیک سیلیکون

سیلیکون فوتونیک چیست؟

فوتونیک سیلیکون فناوری است که از نور (فوتون) به جای الکتریسیته (الکترون) برای انتقال داده ها بر روی تراشه های مبتنی بر سیلیکون استفاده می کند.با هدایت سیگنال های نوری از طریق ساختارهای میکروسکوپی ساخته شده با استفاده از فرآیندهای نیمه هادی استاندارد، ارتباطات داده با سرعت بالا را امکان پذیر می کند.برخلاف سیستم‌های الکترونیکی سنتی که به جریان الکتریکی متکی هستند، فوتونیک سیلیکون از سیگنال‌های نوری استفاده می‌کند که می‌تواند داده‌های بیشتری را با اتلاف سیگنال کمتر در مسافت منتقل کند.این رویکرد امکان انتقال سریعتر و کارآمدتر داده را در داخل و بین دستگاه ها فراهم می کند.مفهوم اصلی مبتنی بر جایگزینی حرکت الکترون با انتشار فوتون، کاهش محدودیت‌های مربوط به مقاومت است.در نتیجه، فوتونیک سیلیکون به طور گسترده ای به عنوان یک فناوری کلیدی برای نسل بعدی سیستم های ارتباطی پرسرعت شناخته می شود.

اجزای سیلیکون فوتونیک

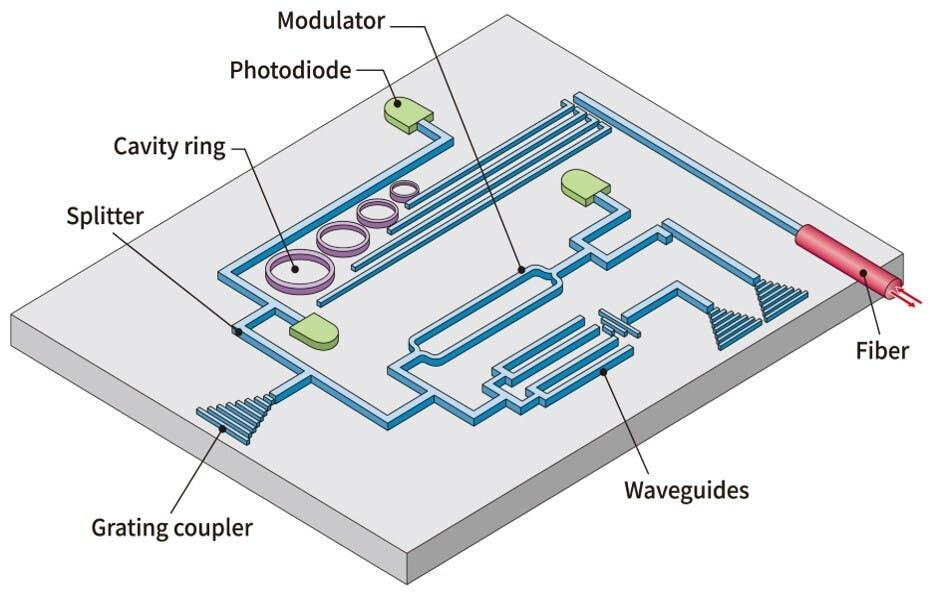

شکل 2. اجزای فوتونیک سیلیکون

• موجبرها

موجبرها ساختارهایی هستند که سیگنال های نور را در سراسر تراشه سیلیکونی هدایت می کنند.آنها فوتون ها را در مسیرهای از پیش تعریف شده با حداقل تلفات محدود و هدایت می کنند.این سازه ها به دلیل ضریب شکست بالای آن معمولا از سیلیکون ساخته می شوند.آنها پایه و اساس مسیریابی سیگنال های نوری در سیستم را تشکیل می دهند.

• تعدیل کننده

یک مدولاتور داده های الکتریکی را با تغییر ویژگی های نور به یک سیگنال نوری رمزگذاری می کند.می تواند شدت، فاز یا فرکانس نور را برای نمایش داده ها تغییر دهد.این فرآیند اجازه می دهد تا اطلاعات دیجیتال با استفاده از نور منتقل شود.در تبدیل سیگنال های الکتریکی به شکل نوری نقش دارد.

• ردیاب عکس (فتودیود)

یک ردیاب نوری سیگنال های نور ورودی را دوباره به سیگنال های الکتریکی تبدیل می کند.توان نوری را تشخیص می دهد و جریان الکتریکی مربوطه را تولید می کند.این سیستم را قادر می سازد تا داده های ارسالی را در انتهای دریافت کننده تفسیر کند.برای تکمیل فرآیند ارتباط نوری مهم است.

• منبع لیزر

لیزر یک سیگنال نوری منسجم تولید می کند که به عنوان حامل برای انتقال داده ها استفاده می شود.این یک منبع نوری پایدار و با شدت بالا فراهم می کند.این نور به مدار فوتونیک سیلیکون تزریق می شود.به عنوان نقطه شروع جریان سیگنال نوری عمل می کند.

• کوپلر گریتینگ / کوپلر فیبر

کوپلرها فیبرهای نوری را به تراشه سیلیکونی متصل می کنند.آنها انتقال موثر نور را بین فیبرهای خارجی و موجبرهای روی تراشه امکان پذیر می کنند.این سازه‌ها برای تطابق با حالت‌های نوری برای حداقل تلفات طراحی شده‌اند.آنها به عنوان رابط بین ارتباطات در سطح تراشه و سطح سیستم عمل می کنند.

• شکافنده

یک اسپلیتر یک سیگنال نوری واحد را به چندین مسیر تقسیم می کند.این اجازه می دهد تا یک سیگنال ورودی در کانال های مختلف توزیع شود.این برای انتقال موازی داده یا مسیریابی سیگنال مفید است.این به افزایش انعطاف پذیری سیستم کمک می کند.

• تشدید کننده حلقه حفره

حلقه حفره یک ساختار موجبر دایره ای است که برای فیلتر کردن یا انتخاب طول موج های خاص استفاده می شود.این رزونانس در فرکانس های خاصی از نور را پشتیبانی می کند.این امکان کنترل دقیق سیگنال های نوری را فراهم می کند.اغلب در فیلتر کردن طول موج و مدولاسیون استفاده می شود.

سیلیکون فوتونیک چگونه کار می کند؟

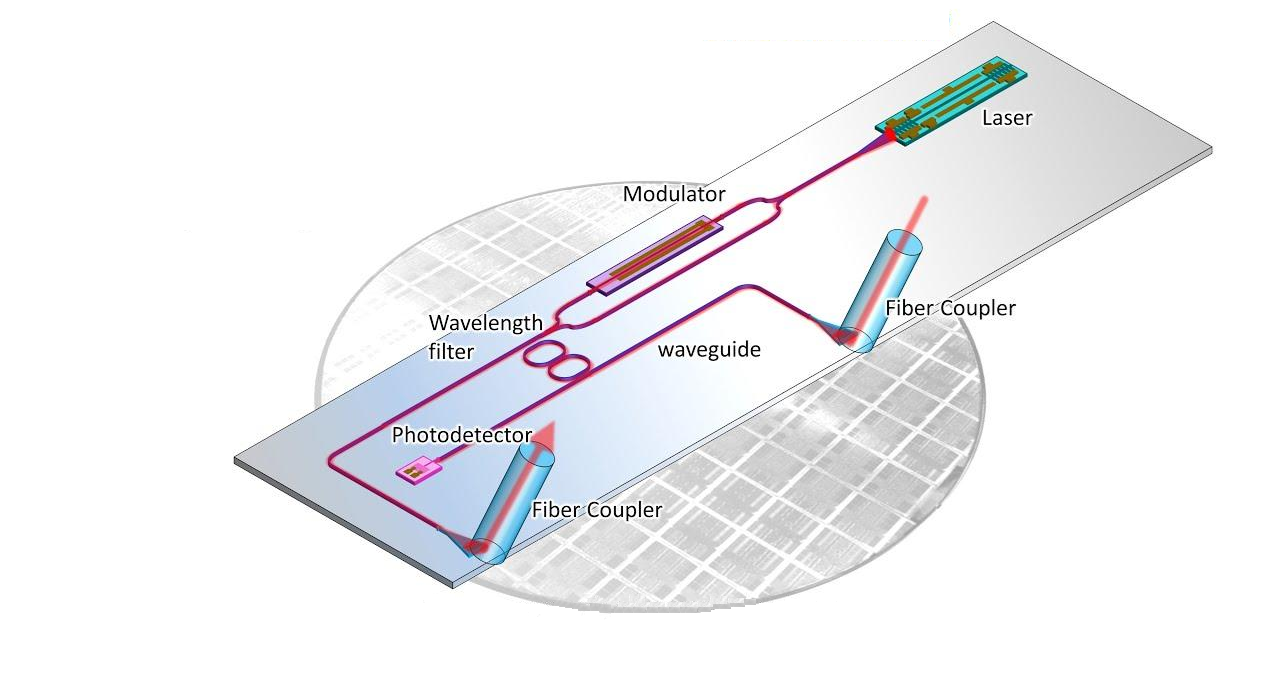

شکل 3. اصل کار فوتونیک سیلیکون

فوتونیک سیلیکون ابتدا با تولید یک سیگنال نوری عمل می کند که به عنوان حامل داده عمل می کند.سپس این نور برای نمایش اطلاعات با رمزگذاری سیگنال های الکتریکی به شکل نوری اصلاح می شود.پس از کدگذاری، سیگنال نوری از طریق مسیرهای میکروسکوپی در سراسر تراشه هدایت می شود.این مسیرها به سیگنال اجازه می‌دهند بدون مقاومتی که معمولاً در سیستم‌های الکتریکی یافت می‌شود، به طور مؤثر حرکت کند.فرآیند انتقال تضمین می کند که مقادیر زیادی از داده ها می توانند به سرعت در فواصل کوتاه یا طولانی حرکت کنند.

پس از عبور از تراشه، سیگنال نوری به انتهای گیرنده می رسد و در آنجا دوباره به سیگنال الکتریکی تبدیل می شود.این تبدیل به سیستم های الکترونیکی اجازه می دهد تا داده های ارسال شده را پردازش کنند.کل فرآیند شامل یک جریان مداوم از تولید نور تا تشخیص سیگنال است.هر مرحله حداقل از دست دادن سیگنال و یکپارچگی داده بالا را تضمین می کند.این جریان گام به گام امکان ارتباط با سرعت بالا و قابل اعتماد را در سیستم های محاسباتی مدرن فراهم می کند.

انواع معماری های ادغام فوتونیک سیلیکون

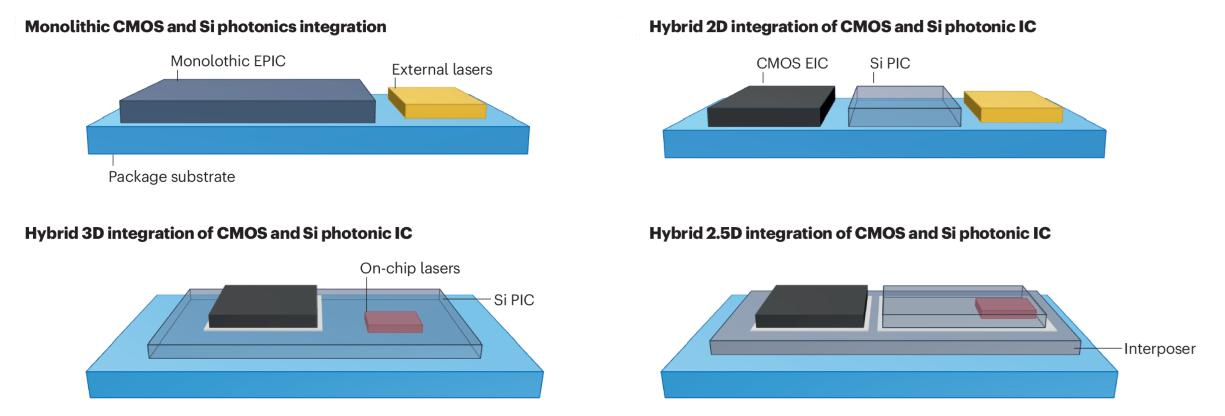

شکل 4. معماری های یکپارچه سازی

ادغام یکپارچه

ادغام یکپارچه یک رویکرد طراحی است که در آن اجزای فوتونیکی و الکترونیکی بر روی یک بستر سیلیکونی ساخته می‌شوند.این روش به هر دو عملکرد نوری و الکتریکی اجازه می دهد تا در یک تراشه واحد وجود داشته باشند.فرآیند یکپارچه سازی از تکنیک های استاندارد ساخت سازگار با CMOS برای ایجاد یک سیستم یکپارچه استفاده می کند.این منجر به طراحی های فشرده با مسیرهای سیگنال کاملاً یکپارچه می شود.طرح اغلب مناطق نوری و الکترونیکی را نشان می دهد که لایه پایه یکسانی دارند.این رویکرد اتصالات درون خود تراشه را ساده می کند.معمولاً برای مدارهای مجتمع فوتونیک بسیار یکپارچه استفاده می شود.

ادغام دو بعدی هیبریدی

ادغام دو بعدی هیبریدی به قرار دادن تراشه های فوتونیکی و الکترونیکی در کنار هم در یک صفحه اشاره دارد.هر تراشه به طور جداگانه ساخته می شود و سپس روی یک بستر مشترک با هم مونتاژ می شود.اتصالات الکتریکی قطعات را در فواصل کوتاه به هم متصل می کنند.این چیدمان معمولاً قالب‌های مجزا را نشان می‌دهد که در کنار یکدیگر در یک طرح مسطح قرار گرفته‌اند.این ساختار باعث انعطاف پذیری در ترکیب فناوری های مختلف می شود.همچنین از بهینه سازی مستقل هر تراشه قبل از ادغام پشتیبانی می کند.این طرح به طور گسترده در سیستم های فوتونی مدولار استفاده می شود.

ادغام سه بعدی هیبریدی

ادغام سه بعدی ترکیبی شامل چیدن قطعات فوتونیکی و الکترونیکی به صورت عمودی در چندین لایه است.این رویکرد چگالی ادغام را با استفاده از بعد عمودی افزایش می دهد.سیگنال ها می توانند بین لایه ها از طریق اتصالات عمودی حرکت کنند.ساختار اغلب تراشه های لایه ای را نشان می دهد که روی هم قرار گرفته اند.این امکان مسیرهای سیگنال کوتاه تر و طراحی سیستم فشرده را فراهم می کند.از تکنیک های بسته بندی پیشرفته برای سیستم های با کارایی بالا پشتیبانی می کند.پیکربندی انباشته برای یکپارچه سازی فضای کارآمد ایده آل است.

ادغام هیبریدی 2.5D

ادغام Hybrid 2.5D از یک interposer برای اتصال قالب های فوتونیکی و الکترونیکی جداگانه استفاده می کند.interposer به عنوان یک لایه میانی عمل می کند که اتصالات با چگالی بالا را فراهم می کند.قطعات به جای اتصال مستقیم در بالای این پلت فرم قرار می گیرند.طرح معمولاً چند قالب را نشان می دهد که روی یک ساختار پایه مشترک نصب شده اند.این رویکرد مسیریابی سیگنال کارآمد را در سراسر سیستم امکان پذیر می کند.از یکپارچگی پیچیده بدون انباشتگی کامل عمودی پشتیبانی می کند.معمولاً در راه حل های بسته بندی پیشرفته استفاده می شود.

تکامل فن آوری های بسته بندی فوتونیک سیلیکون

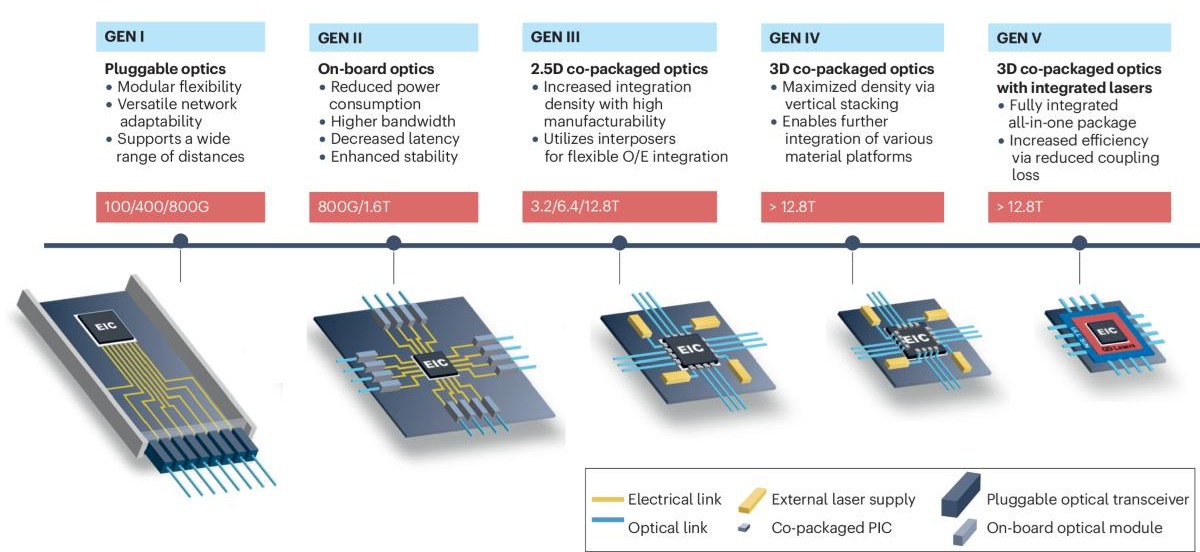

شکل 5. تکامل بسته بندی

• GEN I - اپتیک قابل اتصال

این نسل از ماژول های نوری خارجی متصل به سیستم ها از طریق رابط های استاندارد استفاده می کند.انعطاف پذیری در استقرار و جایگزینی آسان را فراهم می کند.سیستم ها می توانند با نیازهای مختلف شبکه سازگار شوند.با این حال، اتصالات الکتریکی نسبتا طولانی باقی می مانند.این کار راندمان را محدود می کند و مصرف برق را افزایش می دهد.

• GEN II - اپتیک روی برد

اجزای نوری به واحد پردازش روی برد نزدیک‌تر می‌شوند.این طول ردیابی الکتریکی را کاهش می دهد و یکپارچگی سیگنال را بهبود می بخشد.پهنای باند بالاتر و ارتباط با تاخیر کمتر را امکان پذیر می کند.مصرف برق در مقایسه با راه حل های قابل اتصال کاهش می یابد.عملکرد سیستم پایدارتر و کارآمدتر می شود.

• GEN III - اپتیک 2.5D Co-Packaged

این مرحله یکپارچگی نزدیک‌تر را با استفاده از طرح‌های مبتنی بر interposer معرفی می‌کند.قطعات نوری و الکترونیکی در یک ساختار فشرده با هم بسته بندی می شوند.این اجازه می دهد تا چگالی داده بالاتر و مسیریابی سیگنال را بهبود بخشد.پهنای باند به طور قابل توجهی در حال افزایش است.این نسل از الزامات مرکز داده پیشرفته پشتیبانی می کند.

• GEN IV - اپتیک سه بعدی بسته بندی شده مشترک

انباشته عمودی برای به حداکثر رساندن تراکم ادغام معرفی شده است.چندین لایه از اجزا در یک بسته واحد ترکیب می شوند.این باعث می شود مسیرهای ارتباطی کوتاه تر و کارایی بالاتری داشته باشند.از ادغام پلتفرم های مواد مختلف پشتیبانی می کند.عملکرد سیستم های پرسرعت به طور قابل توجهی بهبود می یابد.

• GEN V - فوتونیک کاملاً یکپارچه

این نسل به ادغام کامل قطعات نوری و الکترونیکی دست می یابد.لیزر و عناصر فوتونیک در داخل بسته تعبیه شده است.تلفات اتصال را کاهش می دهد و کارایی را بهبود می بخشد.سیستم بسیار فشرده و بهینه می شود.این نشان دهنده جهت آینده بسته بندی فوتونیک سیلیکونی است.

مزایای فوتونیک سیلیکون

• سرعت انتقال داده بالا برای سیستم های محاسباتی مدرن

• از پهنای باند بسیار بالا برای حجم کاری داده های بزرگ پشتیبانی می کند

• مصرف برق کمتر در مقایسه با اتصالات برقی

• کاهش از دست دادن سیگنال در فواصل طولانی

• یکپارچه سازی تراشه های فشرده و مقیاس پذیر

• سازگار با فرآیندهای تولید CMOS موجود

• ارتباطات سریعتر را در مراکز داده و سیستم های هوش مصنوعی فعال می کند

چالش های فوتونیک سیلیکون

• ادغام دشوار منابع لیزری کارآمد روی تراشه

• هزینه های بالای ساخت و بسته بندی

• مسائل مدیریت حرارتی به دلیل حساسیت حرارتی

• تراز پیچیده مورد نیاز برای کوپلینگ نوری

• پیچیدگی طراحی در یکپارچگی در مقیاس بزرگ

• سازگاری مواد محدود برای اجزای خاص

کاربردهای سیلیکون فوتونیک

1. مراکز داده

فوتونیک سیلیکون انتقال داده ها را با سرعت بالا بین سرورها و سیستم های ذخیره سازی امکان پذیر می کند.این زیرساخت رایانش ابری در مقیاس بزرگ را پشتیبانی می کند.اتصالات نوری تأخیر و مصرف انرژی را کاهش می دهند.این کارایی کلی سیستم را بهبود می بخشد.

2. سیستم های هوش مصنوعی (AI).

بارهای کاری هوش مصنوعی به جابجایی سریع داده بین پردازنده ها نیاز دارد.فوتونیک سیلیکون پهنای باند بالایی را برای پردازش موازی فراهم می کند.از پردازش داده ها در مدل های یادگیری ماشین پشتیبانی می کند.این باعث افزایش عملکرد محاسباتی می شود.

3. مخابرات

این در شبکه های ارتباطی فیبر نوری برای انتقال اطلاعات از راه دور استفاده می شود.فوتونیک سیلیکون کیفیت سیگنال و ظرفیت پهنای باند را بهبود می بخشد.از اینترنت پرسرعت و زیرساخت 5G پشتیبانی می کند.این امکان ارتباط جهانی قابل اعتماد را فراهم می کند.

4. محاسبات با عملکرد بالا (HPC)

سیستم های HPC از اتصال سریعتر بین پردازنده ها سود می برند.فوتونیک سیلیکون تنگناهای ارتباطی را کاهش می دهد.از شبیه سازی در مقیاس بزرگ و محاسبات علمی پشتیبانی می کند.این کار راندمان پردازش را بهبود می بخشد.

5. سنجش و تصویربرداری

فوتونیک سیلیکون در حسگرهای نوری برای تشخیص تغییرات محیطی استفاده می شود.اندازه گیری دقیق سیگنال های نور را امکان پذیر می کند.کاربردها شامل تشخیص پزشکی و پایش محیطی است.این باعث افزایش دقت و حساسیت می شود.

6. لوازم الکترونیکی مصرفی

به طور فزاینده ای در دستگاه های پیشرفته ای که به انتقال سریع داده نیاز دارند استفاده می شود.فوتونیک سیلیکون از نمایشگرهای با وضوح بالا و سیستم‌های AR/VR پشتیبانی می‌کند.طراحی های فشرده و کارآمد را امکان پذیر می کند.این باعث افزایش تجربه کاربر می شود.

سیلیکون فوتونیک در مقابل اتصال الکتریکی در مقابل فیبر نوری

ویژگی	سیلیکون فوتونیک	برقی اتصال به یکدیگر	فیبر نوری
نوع سیگنال	نوری (روی تراشه، ~1310-1550 نانومتر)	برقی (آثار مس)	نوری (فیبر، ~1310-1550 نانومتر)
نرخ داده (در هر خط)	25-200 گیگابیت بر ثانیه	10-112 گیگابیت بر ثانیه	100-800+ گیگابیت در ثانیه
پهنای باند کل	> 1 Tbps در هر تراشه	<1 Tbps (محدود شده توسط PCB)	> 10 ترابایت در ثانیه (WDM سیستم ها)
انرژی در هر بیت	~ 1-5 pJ/bit	~ 10-50 pJ/bit	~5-20 pJ/bit
از دست دادن سیگنال	~0.1-1 دسی بل در سانتی متر (روی تراشه)	~5-20 دسی بل در متر (PCB پرسرعت)	~0.2 دسی بل در کیلومتر
انتقال فاصله	میلی متر تا 2 کیلومتر	<1 متر (ارتفاع سرعت)	10 کیلومتر تا > 1000 کیلومتر
یکپارچه سازی سطح	مقیاس تراشه (CMOS سازگار)	در سطح هیئت مدیره (PCB آثار)	در سطح سیستم (کابل های فیبر)
تراکم کانال	> 100 کانال/تراشه	محدود شده توسط فضای مسیریابی	> 100 کانال/فیبر (WDM)
تأخیر	~1-10 ps/mm	~50-200 ps/cm	~ 5 میکرو ثانیه در کیلومتر
تولید گرما	کم (حداقل از دست دادن مقاومتی)	بالا (I²R ضرر)	خیلی کم
رد پا	<10 میلی متر مربع (آی سی فوتونیک)	منطقه PCB بزرگ مورد نیاز است	فیبر خارجی پیوندها
طراحی پیچیدگی	بالا (طراحی مشترک نوری- الکتریکی)	کم – متوسط	متوسط
مورد استفاده معمولی	تراشه به تراشه، مراکز داده، شتاب دهنده های هوش مصنوعی	CPU، حافظه اتوبوس ها، پیوندهای PCB	مسافت طولانی مخابرات، شبکه های ستون فقرات
مقیاس پذیری محدود کنید	محدود شده توسط کوپلینگ و بسته بندی	محدود شده توسط یکپارچگی سیگنال	محدود شده توسط پراکندگی و تقویت

نتیجه گیری

فوتونیک سیلیکون داده ها را با استفاده از نور ارسال می کند که باعث می شود ارتباط سریع تر و کارآمدتر از سیگنال های الکتریکی باشد.از طریق بخش‌های کلیدی مانند موجبرها، تعدیل‌کننده‌ها، لیزرها و آشکارسازهای نوری که فرآیند کامل سیگنال را کنترل می‌کنند، کار می‌کند.طرح‌ها و روش‌های بسته‌بندی مختلف به بهبود عملکرد و فشرده‌تر کردن سیستم‌ها کمک می‌کنند.حتی با وجود برخی چالش‌ها، به طور گسترده در مراکز داده، هوش مصنوعی، مخابرات و سایر برنامه‌های پرسرعت استفاده می‌شود.
