EV Powertrain توضیح داد: چگونه کار می کند، اجزاء، انواع و کاربردها

هنگامی که شما یک وسیله نقلیه الکتریکی (EV) رانندگی می کنید، پیشرانه سیستمی است که انرژی الکتریکی را به حرکت تبدیل می کند.در این مقاله، شما می آموزید که یک پیشرانه EV چیست، چگونه کار می کند و بخش های کلیدی که باعث می شود آن را به طور موثر کار کند.همچنین تفاوت بین سیستم های 400 ولت و 800 ولت و نحوه تأثیر آنها بر عملکرد و شارژ را درک خواهید کرد.علاوه بر این، انواع مختلف پیشرانه های برقی الکتریکی را به همراه مزایا، محدودیت ها و کاربردهای رایج آن ها بررسی خواهید کرد.

کاتالوگ

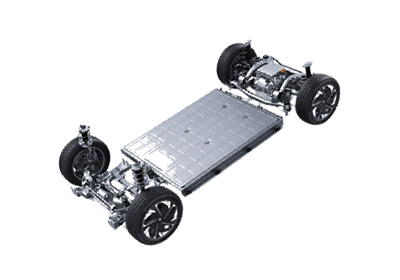

شکل 1. بررسی اجمالی سیستم انتقال قدرت EV

پیشرانه EV چیست؟

پیشرانه EV سیستمی است که انرژی الکتریکی را به حرکت مکانیکی برای راندن یک وسیله نقلیه تبدیل می کند.این به عنوان مکانیسم اصلی مسئول پیشرانه در وسایل نقلیه الکتریکی عمل می کند.به جای تکیه بر احتراق سوخت، از انرژی الکتریکی ذخیره شده برای ایجاد حرکت موثر استفاده می کند.پیشرانه EV شتاب صاف، سرعت کنترل شده و عملکرد قابل اعتماد خودرو را تضمین می کند.طراحی شده است تا نیرو را مستقیماً با کمترین اتلاف انرژی به چرخ ها برساند.هدف اصلی آن فعال کردن عملکرد رانندگی تمیز، کارآمد و پاسخگو است.

یک پیشرانه EV چگونه کار می کند؟

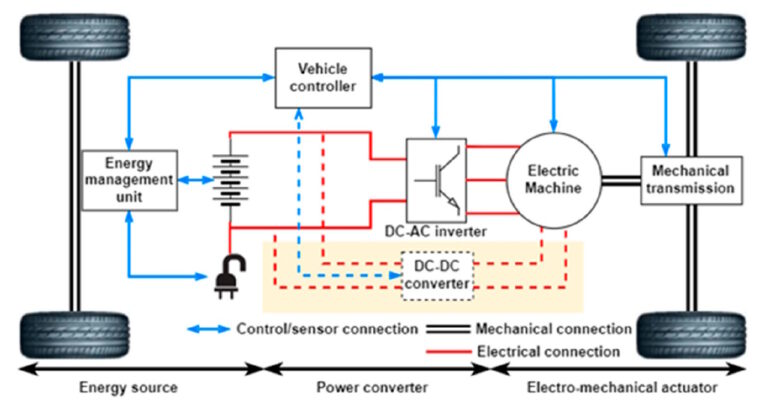

شکل 2. اصل کار قوای محرکه EV

یک پیشرانه EV با انتقال انرژی الکتریکی ذخیره شده به حرکت قابل استفاده از طریق فرآیند جریان انرژی کنترل شده کار می کند.انرژی به صورت جریان مستقیم ذخیره شده در باتری شروع می شود و قبل از تبدیل شدن به شکلی مناسب برای حرکت حرکتی تنظیم می شود.این تبدیل به سیستم اجازه می دهد تا توان دقیقی را بر اساس ورودی درایور ارائه دهد.همانطور که انرژی در سیستم حرکت می کند، به طور مداوم برای مطابقت با سرعت و گشتاور مورد نیاز تنظیم می شود.

سپس انرژی تبدیل شده برای ایجاد نیروی چرخشی که چرخ های خودرو را می چرخاند، استفاده می شود.سیستم های کنترل این فرآیند را برای اطمینان از شتاب روان و عملکرد کارآمد مدیریت می کنند.در طول کاهش سرعت، مقداری از انرژی حرکت می تواند به سیستم هدایت شود تا کارایی کلی بهبود یابد.این جریان مداوم انرژی عملکرد خودرو را در شرایط مختلف رانندگی امکان پذیر می کند.

معماری نیروگاه 400 ولت در مقابل 800 ولت

معماری سیستم انتقال قدرت 400 ولت و 800 ولت به سطح ولتاژ مورد استفاده در یک سیستم خودروی الکتریکی اشاره دارد.این معماری ها چگونگی توزیع و استفاده از انرژی الکتریکی در داخل وسیله نقلیه را تعریف می کنند.سیستم 400 ولت استاندارد سنتی است که در بسیاری از خودروهای برقی استفاده می شود، در حالی که یک سیستم 800 ولت نشان دهنده طراحی ولتاژ بالاتر برای بهبود عملکرد است.تفاوت اصلی در نحوه ارائه و مدیریت کارآمد نیرو نهفته است.سیستم های ولتاژ بالاتر، جریان مورد نیاز برای همان توان خروجی را کاهش می دهند.این به طور مستقیم بر سرعت شارژ و راندمان کلی سیستم تأثیر می گذارد.

معماری 800 ولت شارژ سریع‌تر را امکان‌پذیر می‌کند، زیرا می‌تواند سطوح توان بالاتر را با اتلاف گرمای کمتر مدیریت کند.همچنین با کاهش مقاومت الکتریکی در سیستم، کارایی را بهبود می بخشد.در مقابل، سیستم های 400 ولت به طور گسترده در دسترس و مقرون به صرفه هستند.وسایل نقلیه ای که از سیستم های 800 ولت استفاده می کنند اغلب به عملکرد بهتر و کاهش اتلاف انرژی در حین کار دست می یابند.با این حال، ممکن است به اجزا و زیرساخت های پیشرفته تری نیاز داشته باشند.هر دو معماری برای برآوردن الزامات عملکرد و هزینه های مختلف در طراحی EV طراحی شده اند.

انواع قوای محرکه EV

وسایل نقلیه الکتریکی هیبریدی (HEV)

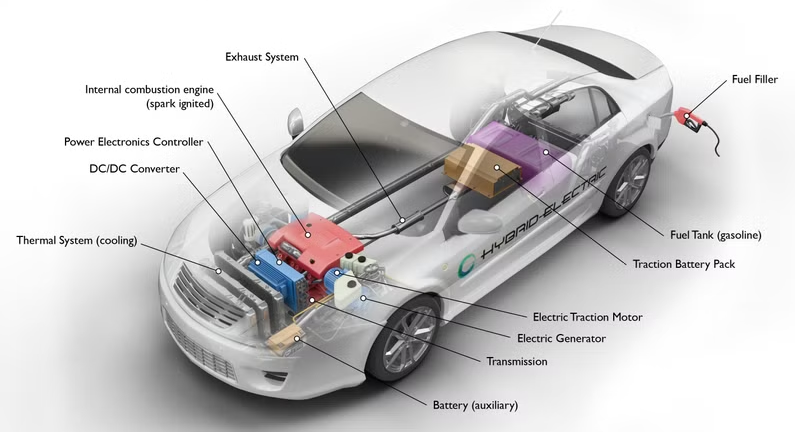

شکل 3. نمودار پیکربندی پیشرانه HEV

یک وسیله نقلیه الکتریکی هیبریدی (HEV) از هر دو موتور احتراق داخلی و موتور الکتریکی برای تامین انرژی خودرو استفاده می کند.نیازی به شارژ خارجی ندارد زیرا باتری در حین کار به صورت داخلی شارژ می شود.این سیستم دو منبع انرژی را برای بهبود کارایی کلی ترکیب می کند.موتور الکتریکی در هنگام شتاب گیری و رانندگی با سرعت کم به موتور کمک می کند.این موتور در صورت نیاز، به خصوص در سرعت های بالاتر، قدرت اضافی را فراهم می کند.طرح یکپارچه نشان می دهد که هر دو سیستم چگونه با هم در داخل خودرو کار می کنند.این نوع پیشرانه معمولاً برای متعادل کردن راندمان سوخت و عملکرد استفاده می شود.

خودروهای برقی هیبریدی پلاگین (PHEV)

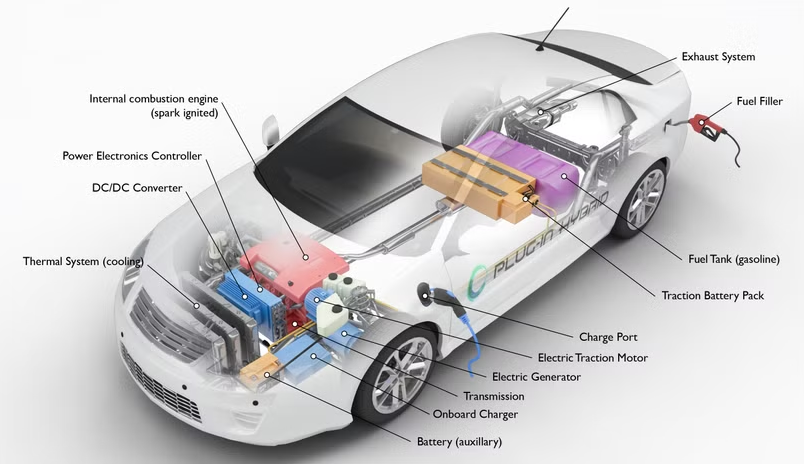

شکل 4. نمودار پیکربندی پیشرانه PHEV

یک خودروی برقی هیبریدی پلاگین (PHEV) یک موتور احتراق داخلی را با یک سیستم باتری قابل شارژ ترکیب می کند.برخلاف هیبریدهای استاندارد، می توان آن را با استفاده از منبع تغذیه خارجی شارژ کرد.این به خودرو اجازه می دهد تا در مسافت های کوتاه در حالت برقی کار کند.موتور در مواقعی استفاده می شود که انرژی باتری کم باشد یا به نیروی اضافی نیاز باشد.طراحی سیستم هم قابلیت شارژ و هم منابع انرژی دوگانه را برجسته می کند.این انعطاف پذیری را در نحوه استفاده از انرژی در حین رانندگی ارائه می دهد.این نوع پیشرانه هم از رانندگی الکتریکی و هم از عملیات برد طولانی پشتیبانی می کند.

وسایل نقلیه الکتریکی با باتری (BEV)

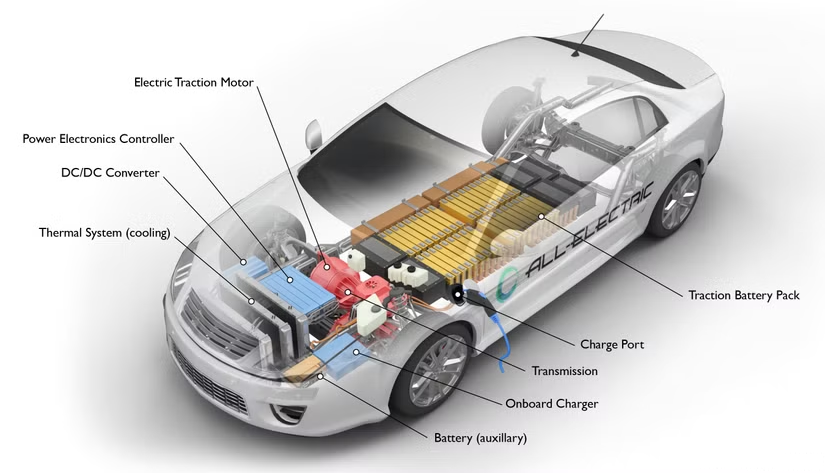

شکل 5. نمودار پیکربندی پیشرانه BEV

یک وسیله نقلیه الکتریکی با باتری (BEV) به طور کامل از انرژی الکتریکی ذخیره شده در یک بسته باتری تغذیه می شود.از موتور احتراق داخلی یا سیستم مبتنی بر سوخت استفاده نمی کند.این وسیله نقلیه برای نیروی محرکه تنها به موتورهای الکتریکی متکی است.طرح به وضوح عدم وجود اجزای سوخت را نشان می دهد.انرژی مستقیماً از باتری برای به حرکت درآوردن چرخ ها تأمین می شود.این نوع پیشرانه برای کارکرد کاملا الکتریکی طراحی شده است.این نشان دهنده مستقیم ترین شکل تحرک الکتریکی است.

وسایل نقلیه الکتریکی سلول سوختی (FCEV)

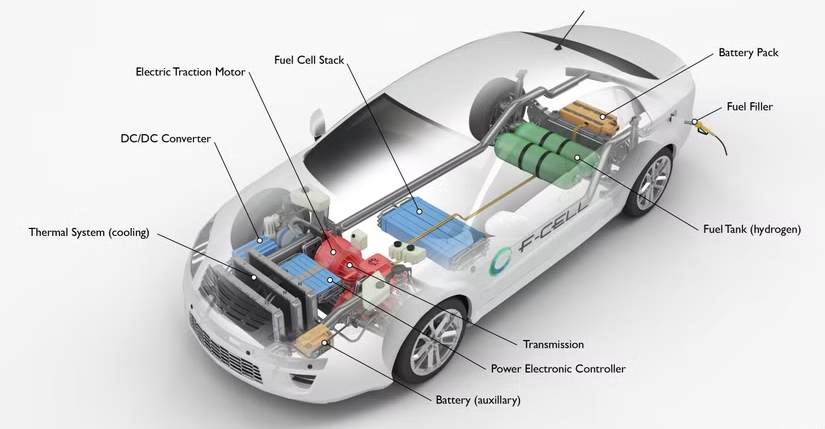

شکل 6. نمودار پیکربندی پیشرانه FCEV

یک وسیله نقلیه الکتریکی سلول سوختی (FCEV) به جای ذخیره کردن آن در باتری های بزرگ، برق را با استفاده از سوخت هیدروژن تولید می کند.از یک پشته پیل سوختی برای تولید انرژی الکتریکی استفاده می کند که موتور را تغذیه می کند.هیدروژن در مخازن داخلی ذخیره می شود و در صورت نیاز به سیستم عرضه می شود.نمودار نشان می دهد که چگونه پیل سوختی با سایر اجزای الکتریکی یکپارچه می شود.این سیستم در حین کار به طور مداوم برق تولید می کند.این نوع پیشرانه بر تولید انرژی بر حسب تقاضا تمرکز دارد.رانندگی الکتریکی را بدون تکیه صرف به ذخیره باتری امکان پذیر می کند.

وسایل نقلیه الکتریکی دوربرد (EREV)

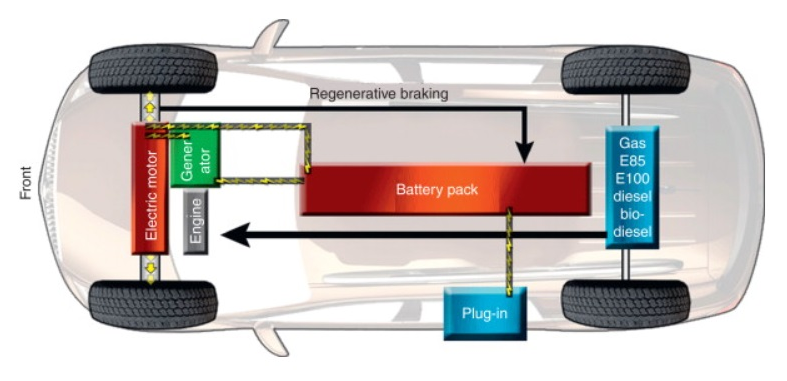

شکل 7. نمودار پیکربندی پیشرانه EREV

یک وسیله نقلیه الکتریکی با برد گسترده (EREV) در درجه اول توسط یک موتور الکتریکی با پشتیبانی از یک ژنراتور ثانویه هدایت می شود.این وسیله نقلیه در هنگام رانندگی معمولی بیشتر با باتری کار می کند.هنگامی که سطح باتری کم می شود، ژنراتور برای افزایش برد رانندگی برق تولید می کند.طرح سیستم جدایی واضح بین نیروی محرکه و تولید انرژی را نشان می دهد.ژنراتور مستقیماً چرخ ها را به حرکت در نمی آورد.در عوض، انرژی الکتریکی را برای حفظ عملکرد تامین می کند.این نوع پیشرانه بدون اتکای کامل به شارژ، سفر طولانی تری را تضمین می کند.

پیشرانه EV در مقابل موتور احتراق داخلی (ICE).

جنبه	پیشرانه EV	پیشرانه ICE
منبع انرژی	باتری برق (معمولا سیستم های 300-800 ولت)	بنزین یا دیزل (چگالی انرژی ~ 12000 وات ساعت بر کیلوگرم)
مکانیسم اصلی	موتور الکتریکی (بازده 90–97 درصد)	داخلی موتور احتراقی (بازده 20 تا 40 درصد)
انتشارات	لوله اگزوز 0 گرم در کیلومتر CO₂	100-250 گرم در کیلومتر CO₂ (وسایل نقلیه مسافربری معمولی)
قطعات متحرک	~20-30 در حال حرکت قطعات در پیشرانه	200-2000 قطعات متحرک در سیستم موتور
انرژی کارایی	~85-90٪ راندمان پیشرانه	~25-35٪ راندمان پیشرانه
سطح نویز	~50-60 دسی بل در طول عملیات	~70-90 دسی بل بسته به بار موتور
تعمیر و نگهداری فاصله	خدمات کمتر موارد؛بدون تغییر روغن	روغن رگولار هر 5000 تا 10000 کیلومتر تغییر می کند
انرژی تبدیل	برق → مکانیکی (درایو مستقیم)	شیمیایی → حرارتی → مکانیکی (از دست دادن چند مرحله ای)
انتقال	تک سرعته دنده کاهش (نسبت ~8:1-10:1)	چند سرعته گیربکس (دنده 5-10 معمولی)
زمان راه اندازی	گشتاور فوری (0 میلی ثانیه تاخیر)	استارت موتور تاخیر ~0.5-2 ثانیه
از دست دادن حرارت	10-15 درصد انرژی از دست دادن به عنوان گرما	60 تا 75 درصد انرژی از دست دادن به عنوان گرما
سیستم سوخت	بدون مخزن سوخت یا سیستم تزریق	مخزن سوخت، پمپ، انژکتور مورد نیاز
احیا کننده ترمز	10-30٪ را بهبود می بخشد انرژی	بدون انرژی بهبودی
سیستم کنترل	کاملا الکترونیکی (ECU + الکترونیک قدرت)	مکانیکی + کنترل الکترونیکی موتور
سوخت گیری / زمان شارژ	20-40 دقیقه (سریع شارژ)، 6 تا 12 ساعت (AC)	3-5 دقیقه سوخت گیری

مزایای پیشرانه های EV

• راندمان انرژی بالا با حداقل تلفات

• تعمیر و نگهداری کم به دلیل قطعات متحرک کمتر

• آلایندگی لوله اگزوز در طول عملیات صفر باشد

• تجربه رانندگی صاف و بی صدا

• گشتاور فوری برای شتاب گیری سریع

• کاهش وابستگی به سوخت های فسیلی

محدودیت های پیشرانه های EV

• هزینه باتری بالا

• محدوده رانندگی محدود در برخی مدل ها

• زمان شارژ طولانی تر در مقایسه با سوخت گیری

• در دسترس بودن زیرساخت شارژ متفاوت است

• تخریب باتری در طول زمان

• سیستم های ذخیره انرژی سنگین تر

کاربردهای EV Powertrains

1. وسایل نقلیه مسافربری - پیشرانه های EV به طور گسترده در اتومبیل ها برای حمل و نقل شخصی استفاده می شود.آنها تحرک تمیز و کارآمد را برای رفت و آمد روزانه فراهم می کنند.این سیستم ها به کاهش انتشار آلاینده های شهری و آلودگی صوتی کمک می کنند.بسیاری از پلتفرم های EV برای وسایل نقلیه مدرن استفاده می کنند.این اپلیکیشن نقش عمده ای در حمل و نقل پایدار دارد.

2. حمل و نقل عمومی - اتوبوس های برقی و سیستم های حمل و نقل از پیشرانه های EV برای حمل و نقل شهری استفاده می کنند.آنها مصرف سوخت را کاهش می دهند و کیفیت هوا را در مناطق شهری بهبود می بخشند.این خودروها در شرایط ترافیکی توقف و حرکت کارآمد عمل می کنند.این برنامه از اهداف محیطی در مقیاس بزرگ پشتیبانی می کند.

3. وسایل نقلیه تجاری - ون ها و کامیون های تحویلی از پیشرانه های EV برای تدارکات و حمل و نقل کالا استفاده می کنند.آنها هزینه های عملیاتی کمتری را در طول زمان ارائه می دهند.این سیستم ها برای تحویل در مسافت های کوتاه و شهری ایده آل هستند.این نرم افزار کارایی در زنجیره تامین را بهبود می بخشد.

4. تجهیزات صنعتی - پیشرانه های EV در لیفتراک ها و ماشین آلات انبار استفاده می شود.آنها عملکرد قابل اعتماد و بی صدا را در محیط های داخلی ارائه می دهند.این سیستم ها انتشار گازهای گلخانه ای را در فضاهای محدود کاهش می دهند.آنها همچنین ایمنی و کارایی عملیاتی را بهبود می بخشند.این نرم افزار در صنایع مدرن اهمیت دارد.

5. دو چرخ و حرکت میکرو - اسکوترها و موتورسیکلت های برقی از پیشرانه های EV جمع و جور استفاده می کنند.آنها برای سفرهای کوتاه مدت و جابجایی شهری مناسب هستند.این وسایل نقلیه کم مصرف هستند و نگهداری آنها آسان است.آنها از راه حل های حمل و نقل آخرین مایل پشتیبانی می کنند.این اپلیکیشن در شهرها به سرعت در حال رشد است.

6. خارج از بزرگراه و وسایل نقلیه تخصصی - پیشرانه های EV در وسایل نقلیه معدنی، ماشین های کشاورزی و تجهیزات ساختمانی استفاده می شود.آنها کارایی را در محیط های پر تقاضا بهبود می بخشند.این سیستم ها وابستگی به سوخت و انتشار گازهای گلخانه ای را کاهش می دهند.آنها همچنین از اتوماسیون و سیستم های کنترل پیشرفته پشتیبانی می کنند.این برنامه استفاده از EV را فراتر از جاده های استاندارد گسترش می دهد.

نتیجه گیری

پیشرانه های EV راهی تمیز و کارآمد برای نیرو دادن به وسایل نقلیه با استفاده از برق به جای سوخت ارائه می دهند.آنها از اجزای کلیدی مانند باتری، موتور و سیستم های کنترل برای ارائه عملکرد روان استفاده می کنند.طرح ها و انواع مختلف بر اساس هزینه، محدوده و نیازهای کارایی، انعطاف پذیری را امکان پذیر می کند.در حالی که چالش هایی وجود دارد، استفاده از آنها در بسیاری از برنامه ها همچنان در حال رشد است.پیشرانه های EV نقش مهمی در حمل و نقل مدرن دارند.
