مدار شکن مینیاتوری (MCB): اصل کار، انواع، رتبه بندی و راهنمای انتخاب

این مقاله به شما کمک می کند تا بفهمید که یک مدار شکن مینیاتوری (MCB) چیست و چگونه از مدار الکتریکی در برابر اضافه بار و اتصال کوتاه محافظت می کند.قسمت های اصلی آن، نحوه عملکرد و چرایی قطع برق در هنگام خطا را خواهید آموخت.همچنین انواع منحنی سفر، تنظیمات قطب، و رتبه بندی ظرفیت شکست را توضیح می دهد.در نهایت، برنامه های رایج و نحوه انتخاب MCB صحیح برای مدار را خواهید دید.

کاتالوگ

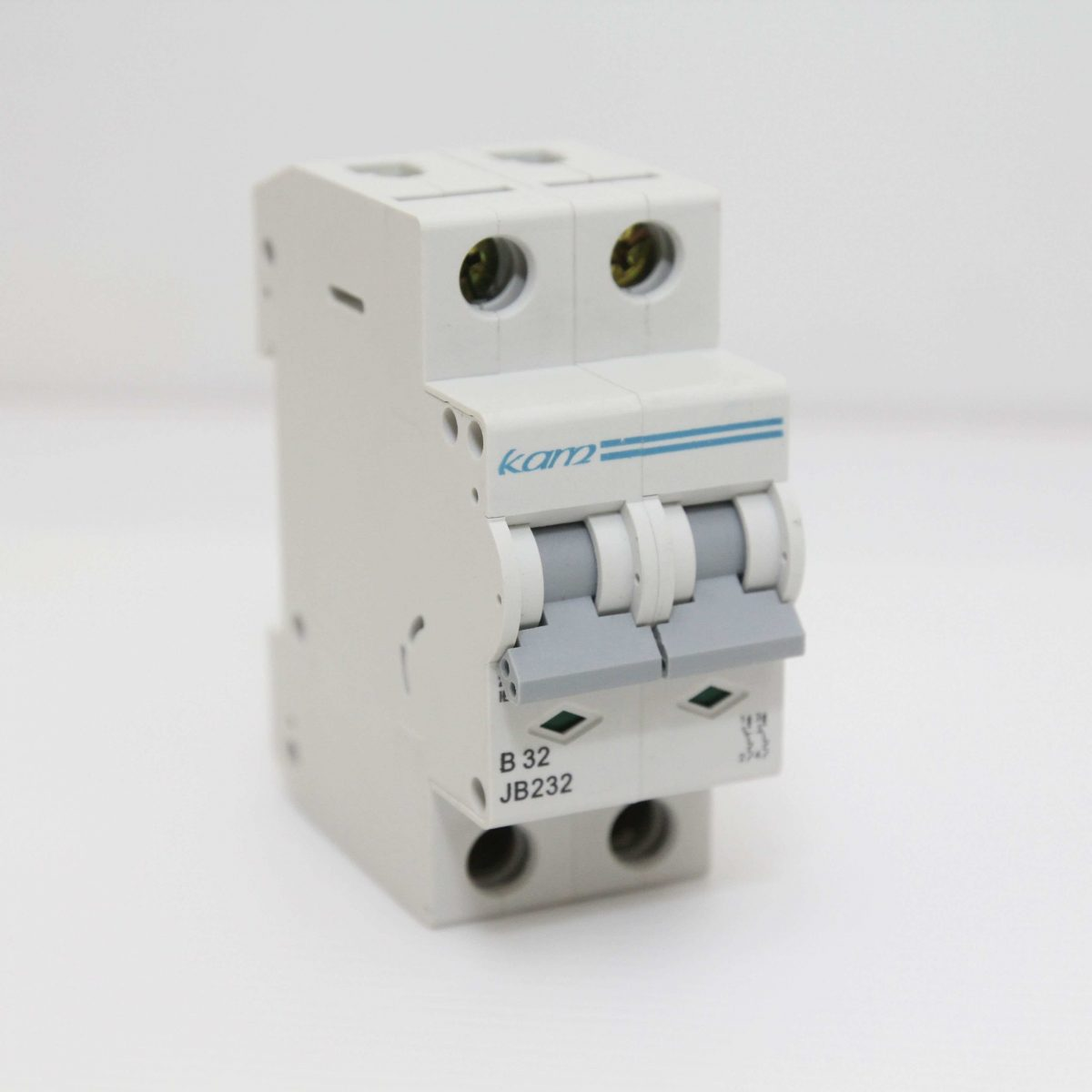

شکل 1. مدار شکن مینیاتوری (MCB)

مدار شکن مینیاتوری چیست؟

قطع کننده مدار مینیاتوری (MCB) یک وسیله حفاظت الکتریکی خودکار است که برای متوقف کردن جریان بیش از حد در مدار استفاده می شود.هدف اصلی آن محافظت از سیم ها و تجهیزات متصل از آسیب ناشی از اضافه بار یا اتصال کوتاه است.هنگامی که جریان غیرعادی ظاهر می شود، MCB منبع تغذیه را قطع می کند تا نصب را ایمن نگه دارد.برخلاف فیوز، پس از رفع عیب، می توان آن را ریست کرد و دوباره از آن استفاده کرد.به دلیل این حفاظت قابل استفاده مجدد، MCB ها به طور گسترده در خانه ها، ساختمان ها و تابلوهای برق کوچک استفاده می شوند.

ساخت مدار شکن مینیاتوری

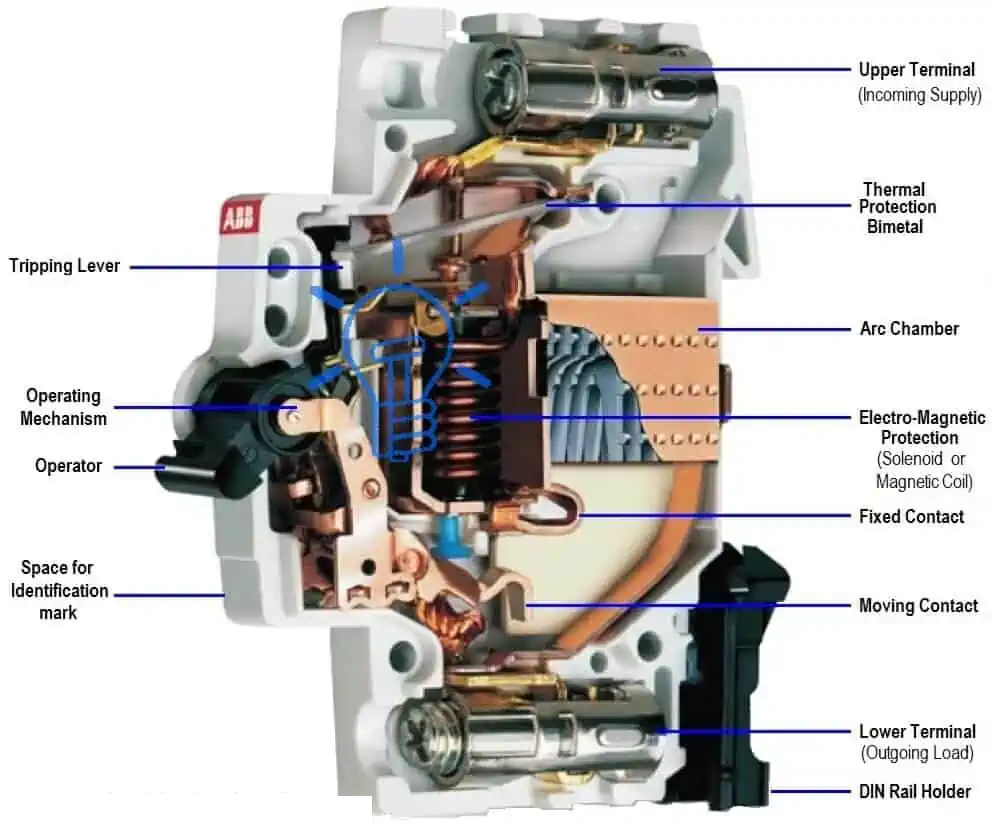

شکل 2. قطعات داخلی یک مدار شکن مینیاتوری

• پایانه بالایی (تامین ورودی)

ترمینال بالایی منبع تغذیه را به بریکر متصل می کند.این یک نقطه ورود الکتریکی مطمئن برای هادی ورودی فراهم می کند.این ترمینال انتقال جریان پایدار به کنتاکت های داخلی را تضمین می کند.

• ترمینال پایین (بار خروجی)

ترمینال پایین ترمینال را به مدار محافظت شده متصل می کند.جریان از طریق این نقطه از شکن به سمت بار خارج می شود.این اتصال سیم کشی را محکم و قابل اعتماد نگه می دارد.

• محافظ حرارتی بی متال

نوار دو فلزی گرمای ناشی از جریان اضافی را حس می کند.با افزایش دما خم می شود و مکانیزم را برای قطع برق آماده می کند.این قطعه به عنوان یک عنصر ایمنی مبتنی بر دما عمل می کند.

• سیم پیچ الکترومغناطیسی (محافظت مغناطیسی)

سیم پیچ مغناطیسی فورا به سطوح جریان بسیار بالا واکنش نشان می دهد.نیروی مغناطیسی تولید می کند که مکانیسم رهاسازی را فعال می کند.این واکنش سریع در هنگام خطاهای شدید را تضمین می کند.

• تماس ثابت

کنتاکت ثابت نقطه هدایت ثابت داخل بریکر است.در حالی که تماس متحرک در برابر آن باز یا بسته می شود، در جای خود باقی می ماند.جریان الکتریکی معمولاً از این جفت تماس عبور می کند.

• در حال حرکت مخاطب

کنتاکت متحرک به طور فیزیکی مدار را باز و بسته می کند.هنگامی که بریکر کار می کند از تماس ثابت جدا می شود.این عمل جریان الکتریکی را به طور ایمن قطع می کند.

• محفظه قوسی (آرچ چات)

محفظه قوس حاوی صفحات فلزی است که قوس الکتریکی را تقسیم و خنک می کند.گرما را کاهش می دهد و از آسیب داخل شکن جلوگیری می کند.این از دستگاه و سیم کشی اطراف محافظت می کند.

• مکانیزم عملیاتی

مکانیسم عملیاتی سیستم آزادسازی داخلی را به دسته متصل می کند.باز و بسته شدن مخاطبین را کنترل می کند.همچنین بریکر را در حالت ON یا OFF قفل می کند.

• اهرم ترک

اهرم قطع حرکت از عناصر محافظ به کنتاکت ها منتقل می کند.هنگامی که فعال می شود، سیستم قفل را آزاد می کند.این امکان قطع خودکار را فراهم می کند.

• اپراتور (تغییر دسته)

دسته امکان تعویض دستی بریکر را فراهم می کند.می تواند مدار را با خیال راحت روشن یا خاموش کند.همچنین وضعیت شکن را نشان می دهد.

• نگهدارنده ریلی DIN

نگهدارنده امکان نصب آسان در داخل تابلوهای توزیع را فراهم می کند.بریکر را روی یک ریل استاندارد محکم می کند.این کار نصب و تعویض را آسان می کند.

اصل کار MCB

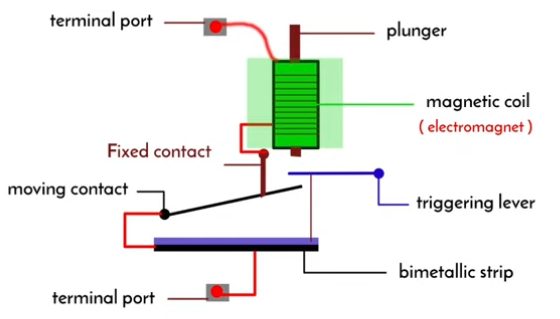

شکل 3. نمودار مکانیسم کاری MCB

هنگامی که جریان عادی جریان دارد، الکتریسیته بدون وقفه از کنتاکت ها عبور می کند.در هنگام اضافه بار، گرما در عنصر حسگر ایجاد می شود و پس از تاخیری کوتاه مکانیسم رهاسازی را فعال می کند.قفل قفل باز می شود و کنتاکت ها جدا می شوند و مدار قطع می شود.در شرایط اتصال کوتاه، یک نیروی مغناطیسی قوی مکانیسم را فوراً فعال می کند.کنتاکت ها به سرعت باز می شوند و یک قوس الکتریکی بین آنها ظاهر می شود.قوس وارد محفظه قوس می شود و در آنجا شکافته می شود و تا زمانی که ناپدید می شود خنک می شود.پس از رفع عیب، بریکر را می توان ریست کرد و مدار را بازیابی کرد.

انواع MCB بر اساس منحنی سفر

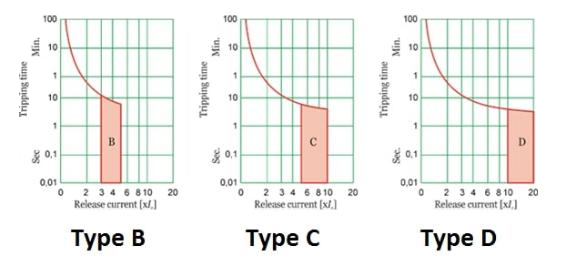

شکل 4. انواع منحنی سفر MCB (B، C، D)

نوع B MCB

یک MCB نوع B برای مدارهای جریان برق کم طراحی شده است.زمانی که جریان به حدود سه تا پنج برابر مقدار نامی برسد، خاموش می شود.این باعث می شود برای روشنایی و سیم کشی خانگی مناسب باشد.وسایل کوچک و بارهای مقاومتی با این محافظ کار می کنند.قطع کننده به سرعت قطع می شود تا کابل ها را از گرم شدن بیش از حد محافظت کند.معمولاً در تابلوهای برق مسکونی استفاده می شود.

نوع C MCB

یک MCB نوع C برای تجهیزات جریان راه اندازی متوسط در نظر گرفته شده است.تقریباً پنج تا ده برابر جریان نامی کار می کند.این به دستگاه هایی مانند فن ها و موتورهای کوچک اجازه می دهد تا به طور معمول روشن شوند.محافظت و تحمل در برابر موج های موقت را متعادل می کند.بسیاری از ساختمان های تجاری از این نوع شکن استفاده می کنند.این رایج ترین انتخاب برای مدارهای عمومی است.

نوع D MCB

یک MCB نوع D برای بارهای جریان هجومی بالا ساخته شده است.فقط زمانی خاموش می شود که جریان به ده تا بیست برابر مقدار نامی برسد.موتورهای سنگین و ترانسفورماتورها برای راه اندازی صحیح به این تاخیر نیاز دارند.بریکر در حین انرژی‌دهی از ایجاد مزاحمت جلوگیری می‌کند.ماشین آلات صنعتی اغلب از این دسته استفاده می کنند.از مدارها در حین پشتیبانی از جریان های راه اندازی بزرگ محافظت می کند.

انواع MCB بر اساس تعداد قطب

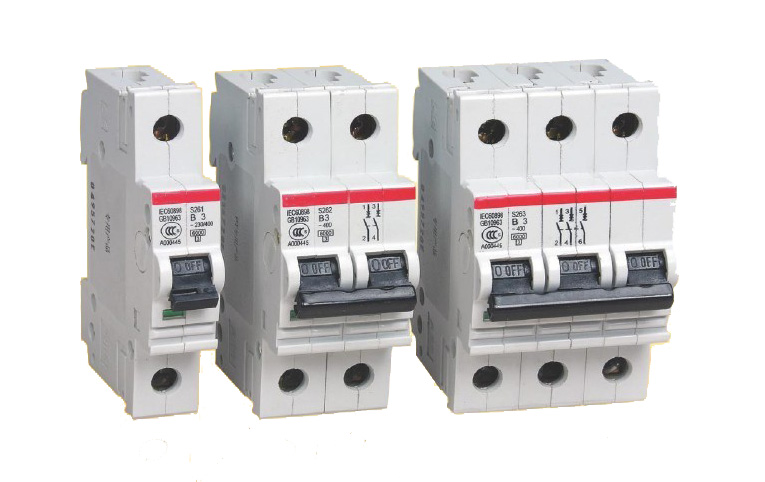

شکل 5. تنظیمات قطب MCB

MCB ها همچنین بر اساس تعداد سیم هایی که از یکدیگر جدا می شوند متفاوت هستند.نوع قطب بستگی به سیستم تامین مدار دارد.

تک قطبی (SP)

یک MCB تک قطبی از یک هادی برق در یک مدار تک فاز محافظت می کند.در صورت بروز خطا فقط سیم فاز را قطع می کند.این پیکربندی معمولاً برای مدارهای روشنایی استفاده می شود.تابلوهای توزیع مسکونی به طور گسترده از بریکرهای SP استفاده می کنند.جمع و جور و نصب آن ساده است.خنثی در این راه‌اندازی مستقیماً متصل می‌ماند.

دو قطبی (DP)

یک MCB دو قطبی هر دو هادی فاز و خنثی را با هم جدا می کند.این انزوای کامل مدار را فراهم می کند.ایمنی را در هنگام تعمیر و نگهداری و عیب یابی بهبود می بخشد.وسایلی مانند آبگرمکن اغلب از این پیکربندی استفاده می کنند.منبع به طور کامل از بار جدا می شود.در حفاظت تجهیزات تک فاز رایج است.

سه قطبی (TP)

یک MCB سه قطبی از سه هادی برق در یک سیستم سه فاز محافظت می کند.تمام فازها به طور همزمان در هنگام خطا قطع می شوند.این از آسیب عدم تعادل فاز به تجهیزات جلوگیری می کند.موتورها و ماشین آلات صنعتی معمولاً از این ترتیب استفاده می کنند.ایزولاسیون یکنواخت در سراسر خطوط تامین را تضمین می کند.پانل های سه فاز برای محافظت متعادل به قطع کننده های TP متکی هستند.

انواع MCB بر اساس ظرفیت شکست

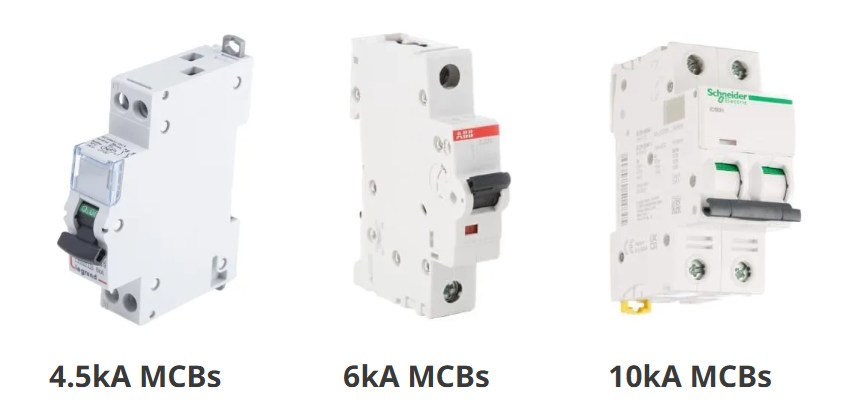

شکل 6. رتبه بندی ظرفیت شکست MCB

MCB ها بر اساس حداکثر جریان خطا که می توانند قطع کنند طبقه بندی می شوند.این بستگی به قدرت منبع برق در محل نصب دارد.

4.5 کیلو آمپر MCB

یک MCB 4.5 کیلو آمپری یک قطع کننده مدار مینیاتوری با ظرفیت قطع اتصال کوتاه 4.5 کیلو آمپر است.برای مکان‌های سطح خطای پایین‌تر که جریان اتصال کوتاه موجود نسبتاً کم است، طراحی شده است.این معمولاً با نقاط توزیع سبک با کابل های تغذیه کننده بلندتر که جریان خطا را کاهش می دهد، مطابقت دارد.در این شبکه‌ها، یک MCB با ظرفیت شکست 4.5 کیلو آمپری می‌تواند خطاها را با خیال راحت در محدوده نامی خود قطع کند.در واحدهای مصرف کننده اصلی که منبع بالادستی خیلی «سفت» نیست، رایج است.نکته کلیدی این است که 4.5 کیلو آمپر برای شبکه های ضعیف تر با جریان اتصال کوتاه احتمالی محدود مناسب است.

6 کیلو آمپر MCB

یک MCB 6kA یک قطع کننده مدار مینیاتوری است که می تواند تا 6 کیلو آمپر جریان خطا را قطع کند.در جایی استفاده می شود که منبع برق بتواند سطح اتصال کوتاه متوسطی را در تابلوی توزیع ایجاد کند.این اغلب شامل شبکه های معمولی مسکونی و تجاری کوچک است که توسط ترانسفورماتورهای مجاور تغذیه می شوند.در مقایسه با دستگاه‌های 4.5 کیلو آمپری، یک MCB با ظرفیت شکست 6 کیلو آمپری حاشیه مقاومت بیشتری در برابر خطا در منابع قوی‌تر فراهم می‌کند.این کمک می کند تا اطمینان حاصل شود که قطع کننده می تواند جریان اتصال کوتاه احتمالی بالاتر را بدون آسیب پاک کند.برای بسیاری از تاسیسات ساختمانی، 6kA یک کلاس ظرفیت شکست به طور گسترده استفاده می شود.

10 کیلو آمپر MCB

یک MCB 10 کیلو آمپری یک قطع کننده مدار مینیاتوری است که می تواند به طور ایمن تا 10 کیلو آمپر جریان اتصال کوتاه را قطع کند.برای نقاط با سطح خطای بالا که منبع تغذیه قوی و امپدانس کم است در نظر گرفته شده است.این شامل پانل های نزدیک تر به ترانسفورماتورها، تابلوهای تجاری بزرگتر و بسیاری از بخش های توزیع صنعتی است.یک MCB با ظرفیت شکست 10 کیلو آمپر قابلیت مقاومت بالاتری را برای شرایط اتصال کوتاه شدید فراهم می کند.وقتی جریان خطای احتمالی زیاد باشد، خطر خرابی بریکر را کاهش می دهد.به طور خلاصه، 10 کیلو آمپر برای شبکه های قوی تر با جریان اتصال کوتاه در دسترس بالاتر انتخاب می شود.

رتبه بندی و مشخصات MCB

پارامتر	مشخصات
جریان نامی (در)	6A، 10A، 16A، 20A، 32A، 40A، 63A
رتبه بندی شده است ولتاژ عملیاتی (Ue)	230/400 ولت متناوب
رتبه بندی شده است فرکانس	50/60 هرتز
تعداد قطب ها	1P، 1P+N، 2P، 3P، 3P+N (4P)
منحنی سفر کلاس	ب، ج، د (گاهی اوقات K، Z)
رتبه بندی شده است ظرفیت قطع اتصال کوتاه	4.5 کیلو آمپر، 6 کیلو آمپر، 10kA (علامت گذاری kA)
استاندارد / علامت انطباق	IEC 60898-1 (یا IEC 60947-2)
عایق رتبه بندی شده ولتاژ (Ui)	به عنوان مثال، 500 ولت
تکانه رتبه بندی شده مقاومت در برابر ولتاژ (Uimp)	به عنوان مثال، 4 کیلو ولت، 6 کیلو ولت
انرژی کلاس محدود کننده	کلاس 3 (اگر مشخص شده)
ترمینال محدوده اندازه هادی	به عنوان مثال، 1-25 میلی متر مربع (بر اساس مدل متفاوت است)
ترمینال گشتاور سفت شدن	به عنوان مثال، 2.0 N·m (بر اساس مدل متفاوت است)
مکانیکی استقامت	به عنوان مثال، 10000 تا 20000 عملیات (در صورت اعلام)
برقی استقامت	به عنوان مثال، 4000 عملیات (در صورت ذکر شده)
درجه از حفاظت (IP)	IP20 (معمولی برای دستگاه های داخل محفظه)

مقایسه بین MCB و فیوز

هم MCBها و هم فیوزها از مدارها در برابر جریان اضافه محافظت می کنند، اما در عملکرد و کارکرد پس از یک خطا با هم تفاوت دارند.جدول زیر رفتار عملکردی آنها را مقایسه می کند.

پارامتر	MCB	فیوز
بعد از سفر اقدام	قابل تنظیم مجدد	باید باشد جایگزین شده است
تقصیر نشانه	پاک کردن موقعیت روشن/خاموش/سفر	اغلب نامشخص است مگر اینکه نشانگر دمیده وجود داشته باشد
سوئیچینگ تابع	قابل استفاده است به عنوان سوئیچ	در نظر گرفته نشده است برای سوئیچینگ
پس از استفاده مجدد تقصیر	قابل استفاده مجدد پس از تنظیم مجدد	یکبار مصرف عنصر
پاسخ قوام	سفر تعریف شده رفتار منحنی	بستگی دارد نوع و وضعیت فیوز
اضافه بار حفاظت	ساخته شده در قطع اتصال اضافه بار	بله، اما به مشخصات فیوز بستگی دارد
اتصال کوتاه وقفه	رتبه بندی شده است ظرفیت شکست (kA مشخص شده)	بالا قابلیت وقفه برای بسیاری از انواع فیوز
خرابی بعد از سفر	کم (بازنشانی)	بالاتر (تعویض، بررسی رتبه بندی، نصب)
تعمیر و نگهداری تلاش	روال کم دست زدن	نیاز دارد انبار یدکی و تعویض
لباس تماس	دارد تماس های مکانیکی که سن	بدون حرکت قطعات در عنصر
جابجایی قوس	قوس داخلی اتاقک	قوس به کار گرفته شده است داخل بدنه فیوز در حین ذوب
گزینش پذیری کنترل کنید	اغلب هماهنگ می شود با قطع کننده های بالادست	می تواند بسیار انتخابی با درجه بندی فیوز مناسب
عملیاتی بازخورد	قابل مشاهده است موقعیت دسته	عنصر شرایط همیشه قابل مشاهده نیست
معمولی حالت شکست	تماس / مکانیسم پوشیدن در طول عمر طولانی	عنصر ذوب می شود به طور دائم در حال بهره برداری

کاربردهای مدار شکن مینیاتوری

1. مدارهای روشنایی مسکونی

MCBها مدارهای شاخه روشنایی را از اضافه بارهای ناشی از خطاهای سیم کشی یا تعداد زیاد وسایل در یک خط محافظت می کنند.هنگامی که جریان از حد ایمن برای هادی تجاوز می کند، قطع اتصال سریع را فراهم می کنند.پس از رفع مشکل، تنظیم مجدد ساده است.این امر نگهداری تابلوهای توزیع خانگی را آسان تر می کند.

2. مدارهای پریز (پریز).

پریزهای همه منظوره می توانند تغییر بار از وسایل و ابزار را ببینند.یک MCB به محافظت از سیم کشی در زمانی که چندین دستگاه به طور همزمان وصل می شوند کمک می کند.خطر داغ شدن بیش از حد کابل در اثر جریان بیش از حد پایدار را کاهش می دهد.این یک کاربرد رایج در خانه ها و دفاتر کوچک است.

3. مدارهای انشعاب تهویه مطبوع و HVAC

واحدهای AC نوع تقسیم شده و تجهیزات کوچک HVAC اغلب توسط MCB های اختصاصی محافظت می شوند.بریکر یک واحد را برای سرویس بدون خاموش کردن کل پانل جدا می کند.همچنین از خط تامین تغذیه کننده تجهیزات محافظت می کند.این باعث می شود که خطاها در یک مدار محلی شوند.

4. آبگرمکن و لوازم کوچک ثابت

بسیاری از بارهای ثابت برای دوره های طولانی اجرا می شوند، بنابراین حفاظت مدار باید پایدار و قابل اعتماد باشد.MCB ها هنگام وقوع جریان غیرعادی، قطع اتصال خودکار را فراهم می کنند.آنها همچنین ایزوله مناسب برای نگهداری را فراهم می کنند.این در آپارتمان ها و سرویس های بهداشتی تجاری رایج است.

5. تابلوها و پنل های فرعی توزیع

MCB ها به عنوان فیدرهای خروجی در پانل های اصلی و زیر پانل ها استفاده می شوند.آنها از مدارهای شاخه محافظت می کنند و به سازماندهی بارها بر اساس منطقه یا عملکرد کمک می کنند.این امر جداسازی خطا را بهبود می بخشد و زمان عیب یابی را کاهش می دهد.

6. مدارهای روشنایی و برق تجاری

دفاتر، مغازه ها و ساختمان های کوچک از مدارهای جداگانه زیادی برای روشنایی، پریزها و تجهیزات استفاده می کنند.MCBها به طور مستقل از هر مدار محافظت می کنند تا تاثیر خطا را محدود کنند.این باعث می‌شود در صورت قطع شدن یک مدار، بخش‌های ضروری کار کنند.از عملکرد روزانه ایمن تر پشتیبانی می کند.

7. تابلوهای کنترل و مدارهای کمکی اتوماسیون

سیم کشی کنترل برای رله ها، سنسورها و منابع تغذیه کمکی اغلب به حفاظت فشرده نیاز دارد.MCB ها بر روی تابلوهای کنترل DIN-rail قرار می گیرند و ایزوله واضح را ارائه می دهند.آنها به جلوگیری از گسترش گسل های کوچک به سایر بخش های کنترل کمک می کنند.این مورد در کابینت های کنترل صنعتی رایج است.

8. موتورها و پمپ های کوچک (حفاظت شاخه)

بسیاری از موتورهای کوچک از مدارهای شاخه اختصاصی که توسط MCB محافظت می شوند تغذیه می شوند.بریکر مدار موتور را در شرایط جریان غیرعادی به سرعت جدا می کند.همچنین یک نقطه ایزوله ON/OFF ساده در پانل ایجاد می کند.این اغلب برای تقویت کننده ها، فن ها و پمپ های کوچک استفاده می شود.

چگونه MCB مناسب را انتخاب کنیم؟

مرحله 1: بار مدار را تعیین کنید و درجه جریان را انتخاب کنید

با فهرست کردن بار متصل و جریان معمولی مدار شروع کنید.یک جریان نامی MCB را انتخاب کنید که بتواند جریان بار مورد انتظار را بدون خاموش شدن مزاحم حمل کند.اگر بار متفاوت است، انتخاب را بر اساس بالاترین جریان عملیاتی معمولی قرار دهید، نه پیک های کوتاه گاه به گاه.درجه بندی را با ظرفیت هادی مدار استفاده شده در آن خط در یک راستا نگه دارید.این مرحله "اندازه" اصلی قطع کننده مدار مینیاتوری را تعیین می کند.

مرحله 2: منحنی سفر را بر اساس رفتار هجومی انتخاب کنید

بررسی کنید که آیا بار، مانند موتورها، کمپرسورها یا ترانسفورماتورها، نوسان راه اندازی بالایی دارد یا خیر.از منحنی استفاده کنید که هجوم مورد انتظار را تحمل کند و در عین حال قطع اتصال سریع را برای خطاها فراهم کند.نوع B برای بارهای کم موج، نوع C با هجوم متوسط ​​و نوع D برای تجهیزات با هجوم زیاد مناسب است.منحنی را انتخاب کنید که متناسب با نحوه شروع بار باشد، نه فقط با آنچه که آن نامیده می شود.این از سفرهای مزاحم مکرر در هنگام راه اندازی جلوگیری می کند.

مرحله 3: تعداد قطب ها را برای مطابقت با سیستم تامین انتخاب کنید

مشخص کنید که مدار تک فاز است یا سه فاز و آیا نیاز به جداسازی نول با فاز دارید.از SP برای یک هادی زنده تک، DP برای جداسازی فاز و نول با هم و TP برای خطوط سه فاز استفاده کنید.برای سه فاز با عایق خنثی، حفاظت سبک TPN/4P را همانطور که طراحی سیستم لازم است انتخاب کنید.انتخاب قطب در مورد قطع ایمن هادی های مناسب با هم است.این مرحله عایق بندی صحیح و سازگاری سیم کشی را تضمین می کند.

مرحله 4: سطح اتصال کوتاه احتمالی را بررسی کنید و ظرفیت شکست (kA) را انتخاب کنید.

با استفاده از داده های منبع تغذیه یا محاسبه اتصال کوتاه، جریان خطای موجود را در نقطه نصب تخمین بزنید.یک درجه بندی ظرفیت شکست (مانند 4.5 کیلو آمپر، 6 کیلو آمپر یا 10 کیلو آمپر) که برابر یا بالاتر از آن جریان اتصال کوتاه احتمالی باشد، انتخاب کنید.منابع قوی‌تر و پانل‌های نزدیک‌تر به ترانسفورماتورها معمولاً به MCB kA بالاتری نیاز دارند.این انتخاب در مورد تحمل و قطع ایمن حداکثر سطح خطا است.این یکی از مهم ترین بررسی های ایمنی است.

مرحله 5: تأیید نهایی مطابقت برچسب برای MCB انتخاب شده

تأیید کنید که پلاک نام MCB انتخاب شده با مدار مورد نیاز برای قطب ها، منحنی ها و ظرفیت شکست مطابقت دارد.مجدداً بررسی کنید که رتبه جریان انتخابی با سطح بار مورد انتظار و محدودیت طراحی مدار مطابقت داشته باشد.اطمینان حاصل کنید که انتخاب قطع کننده در مدارهای مشابه در همان پانل سازگار است تا هماهنگی حفاظت قابل پیش بینی باشد.اگر سطح خطا نامشخص است، با انتخاب کلاس ظرفیت شکست بالاتر از گزینه امن تر استفاده کنید.این مرحله نهایی خطاهای عدم تطابق را قبل از نصب کاهش می دهد.

نتیجه گیری

یک MCB در جریان جریان غیرعادی برق را قطع می‌کند و پس از رفع خطا می‌توان آن را ریست کرد.انتخاب صحیح به جریان بار، رفتار راه اندازی، نوع منبع تغذیه و سطح خطا بستگی دارد.دانستن انواع و درجه بندی آن به اطمینان از حفاظت مداری ایمن و پایدار کمک می کند.استفاده صحیح باعث کاهش آسیب و بهبود ایمنی الکتریکی می شود.
