یکسو کننده کامل پل: AC کارآمد به تبدیل DC ، طراحی مدار و برنامه های کاربردی

یک یکسو کننده کامل پل که برای تغییر جریان متناوب (AC) ، مانند قدرت از محل خروجی دیواره شما ، به جریان مستقیم (DC) استفاده می شود ، که نوع قدرت مورد استفاده در اکثر دستگاه های الکترونیکی است.بر خلاف سیستم های ساده تر که نیمی از برق ورودی را هدر می دهد ، یکسو کننده کامل پل از چهار دیود استفاده می کند تا اطمینان حاصل کند که قدرت را از هر دو چرخش بالا و پایین چرخه AC بدست می آورد.در این مقاله به بررسی چگونگی عملکرد یکسو کننده کامل پل ، قطعات آن و اینکه چرا در بسیاری از فناوری ها امروزه بسیار مهم است ، بررسی خواهد شد.

کاتالوگ

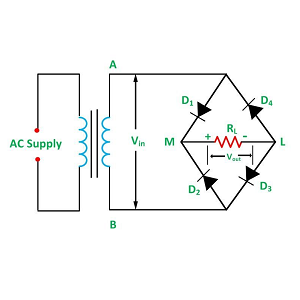

نمای کلی از یکسو کننده کامل پل

بوها یکسو کننده پل کامل، همچنین به عنوان یک یکسو کننده پل موج کامل یا یکسو کننده پل دیود شناخته می شود ، یک مدار الکترونیکی است که برای تبدیل جریان متناوب (AC) به جریان مستقیم (DC) طراحی شده است.در بسیاری از کاربردهای الکتریکی و الکترونیکی که در آن ولتاژ DC ثابت مورد نیاز است ، به عنوان یک مؤلفه عمل می کند.بر خلاف یک یکسو کننده نیمه موج ، که فقط از نیمی از شکل موج AC استفاده می کند ، یک یکسو کننده کامل پل از نیمه مثبت و منفی چرخه AC استفاده می کند و باعث می شود در تبدیل نیرو کارآمدتر شود.عملکرد یک یکسو کننده کامل پل به پیکربندی چهار دیود تنظیم شده در یک تشکیل پل متکی است.این دیودها به صورت جمعی کار می کنند تا اطمینان حاصل شود که جهت جریان جریان بدون در نظر گرفتن قطبیت ورودی AC ، یکسان است.این ترتیب به طور مؤثر به مدار اجازه می دهد تا هر دو نیمه از شکل موج ورودی را اصلاح کند ، و در نتیجه یک خروجی DC مداوم و پایدار تر در مقایسه با یک یکسو کننده نیمه موج ایجاد می کند.

یکی از مهمترین مزایای یکسو کننده کامل پل ، بهره وری افزایش یافته آن است.از آنجا که کل شکل موج AC را به جای فقط یک نیمی پردازش می کند ، ولتاژ خروجی متوسط ​​DC بالاتری را تولید می کند ، که در کاربردهای عملی مفید است.علاوه بر این ، با استفاده کامل از قدرت ورودی ، باعث کاهش از بین رفتن برق و اتلاف گرما می شود و آن را به یک انتخاب ترجیحی در سیستم های مختلف منبع تغذیه تبدیل می کند.یکسو کننده های کامل پل به طور گسترده در مدارهای منبع تغذیه تنظیم شده ، از جمله موارد موجود در آداپتورهای برق ، شارژرهای باتری و منبع تغذیه رایانه استفاده می شوند.این دستگاه ها برای اطمینان از عملکرد پایدار اجزای الکترونیکی ، ولتاژ DC سازگار و قابل اعتماد را نیاز دارند.توانایی یکسو کننده کامل پل برای ارائه قدرت DC صاف و کارآمد ، آن را به یک مؤلفه مهم در مهندسی برق و الکترونیکی مدرن تبدیل می کند.

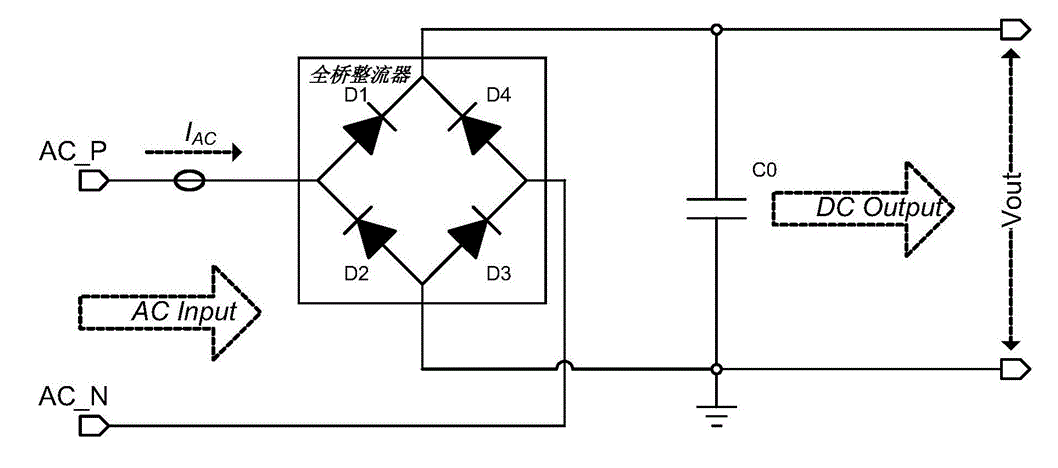

شکل 2.یکسو کننده پل کاملنمودار

نمودار مدار اصل کار یک یکسو کننده پل کامل موج را نشان می دهد ، یک مؤلفه الکترونیکی مشترک که برای تبدیل جریان متناوب (AC) به جریان مستقیم (DC) استفاده می شود.مدار از چهار دیود (D1 ، D2 ، D3 و D4) تشکیل شده است که در یک پیکربندی پل قرار گرفته اند.این دو پایانه ورودی AC (دارای برچسب AC_P و AC_N) و دو پایانه خروجی DC است.هنگامی که ولتاژ AC اعمال می شود ، یکسو کننده از دیودها استفاده می کند تا اطمینان حاصل شود که جریان در همان جهت در طول نیمه مثبت و منفی چرخه AC جریان می یابد.در نیم چرخه مثبت ، دیودهای D1 و D2 به جلو مغرض هستند و اجازه می دهند جریان عبور کند ، در حالی که D3 و D4 با تعصب معکوس و جریان بلوک هستند.در طول نیم چرخه منفی ، D3 و D4 به صورت مغرضانه و رفتار می شوند ، در حالی که D1 و D2 جریان دارند.این فرآیند ورودی AC را اصلاح می کند و یک خروجی DC پالس را تولید می کند.خازن (C0) خروجی را صاف می کند ، نوسانات ولتاژ را کاهش می دهد و یک ولتاژ DC پایدار (VOUT) ایجاد می کند.

ساخت یک یکسو کننده پل موج کامل

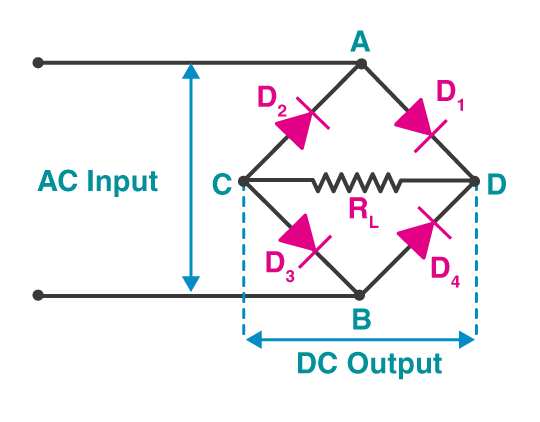

شکل 3. ساخت یکسو کننده پل کامل موج موج

یک یکسو کننده پل کامل موج ، مدار الکترونیکی طراحی شده برای تبدیل جریان متناوب (AC) به جریان مستقیم (DC) به طور کارآمد.این فرآیند اصلاح به عملکرد ترکیبی دیودها و یک بار مقاومت متکی است که هر یک به عملکرد و کارآیی مدار کمک می کند.ساخت و ساز یکسو کننده شامل اجزای اصلی زیر است:

1. چهار دیود (d₁ ، d₂ ، d₃ ، d₄)

چهار دیود قلب مدار است و در یک پیکربندی پل تنظیم شده است.آنها با اجازه دادن جریان فقط در یک جهت از طریق بار ، بدون در نظر گرفتن قطبیت ورودی AC ، در فرآیند اصلاح نقش دارند.هر دیود به عنوان یک شیر یک طرفه برای جریان الکتریکی عمل می کند.در طول نیم چرخه مثبت ورودی AC ، دیودها D₁ و D₂ به جلو مغرضانه می شوند و به جریان اجازه می دهند تا از طریق بار جریان یابد.در همان زمان ، دیودهای D₃ و D₄ با تعصب معکوس هستند و جریان را مسدود می کنند.این تضمین می کند که جریان از طریق بار در یک جهت واحد جریان می یابد.

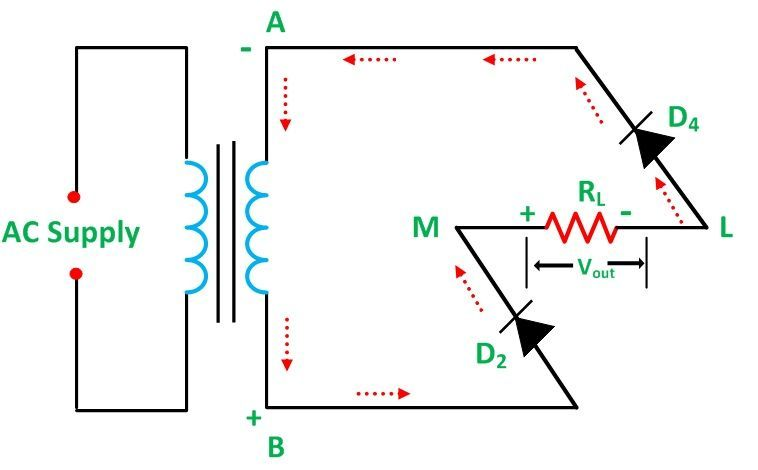

در طول نیم چرخه منفی ورودی AC ، نقش دیودها معکوس است.دیودها D₃ و D₄ به جلو مغرضانه تبدیل می شوند و جریان را انجام می دهند ، در حالی که دیودهای D₁ و D₂ جریان معکوس و جریان بلوک هستند.باز هم ، جریان در همان جهت از طریق بار جریان می یابد و جریان یک طرفه را حفظ می کند.این عملکرد متناوب دیودها تضمین می کند که از هر دو نیمه از شکل موج AC استفاده می شود و در نتیجه یک تبدیل کارآمدتر در مقایسه با یک یکسو کننده نیمه موج ، که فقط از نیمی از چرخه AC استفاده می کند.

2. بار مقاومت (r_سعادت)

بار مقاومت ، برچسب R_سعادت در نمودار ، مؤلفه یا دستگاهی را نشان می دهد که از خروجی DC اصلاح شده استفاده می کند.این بار می تواند یک مقاومت ، یک وسیله الکترونیکی یا هر دستگاهی باشد که برای عملکرد DC نیاز دارد.جریان اصلاح شده از طریق بار جریان می یابد و قدرت قابل استفاده را تحویل می دهد.عملکرد و کارآیی مدار تا حد زیادی به ویژگی های بار و کیفیت خروجی اصلاح شده بستگی دارد.بار در میان پایانه های خروجی DC متصل شده است ، که دارای برچسب B و D در نمودار است.جهت جریان جریان از طریق بار به دلیل فرآیند اصلاح ، اطمینان حاصل می شود که از تحویل یک جریان DC یک طرفه اطمینان حاصل می شود.

3. پایانه های ورودی AC (A و C)

یکسو کننده دارای دو پایانه ورودی با برچسب A و C است که در آن منبع تغذیه AC به هم وصل شده است.قطبیت ورودی AC به صورت دوره ای متناوب است و نیم چرخه های مثبت و منفی توسط دیودها متفاوت پردازش می شوند.ولتاژ ورودی از طریق شبکه پل هدایت می شود ، و اطمینان می دهد که هر دو نیمه از شکل موج AC به جریان خروجی کمک می کنند.

4. پایانه های خروجی DC (B و D)

یکسو کننده ولتاژ DC را در میان ترمینال های خروجی تولید می کند ، برچسب B و D در نمودار.خروجی یک شکل موج DC پالس کننده است که نیمی از آن از چرخه AC معکوس می شود تا با نیمه مثبت تراز شود.اگرچه این شکل موج یک طرفه است ، اما به دلیل فرآیند اصلاح ، هنوز هم حاوی نوسانات یا موج دار است.یکسو کننده پل موج کامل بسیار کارآمد است زیرا از هر دو نیمه از شکل موج AC استفاده می کند ، و به طور موثری فرکانس سیگنال خروجی را در مقایسه با یکسو کننده نیمه موج دو برابر می کند.این فرکانس افزایش یافته باعث می شود تا با استفاده از اجزای فیلتر کننده مانند خازن یا سلف ، باعث ایجاد موج سواری آسان تر شود و یک خروجی DC با ثبات تر را برای کاربردهای عملی تولید کند.این طرح به دلیل توانایی آن در تأمین ولتاژ خروجی متوسط ​​بالاتر ، بهره وری بهبود یافته و استفاده بهتر از قدرت ورودی در مقایسه با مدارهای یکسو کننده ساده ، به طور گسترده ای در مدارهای منبع تغذیه مورد استفاده قرار می گیرد.

عملکرد یک یکسو کننده کامل پل

یکسو کننده کامل پل ، به دلیل توانایی آن در تبدیل جریان متناوب (AC) به جریان مستقیم (DC) مشهور است.AC که معمولاً در سیستم های الکتریکی مسکونی ، تجاری و صنعتی موجود است ، به دلیل ماهیت دو طرفه ، که بین چرخه های مثبت و منفی متناوب است ، برای اکثر دستگاه های الکترونیکی نامناسب است.یکسو کننده کامل پل با استفاده از پیکربندی استراتژیک دیودها برای تسهیل تبدیل AC به DC ، این مسئله را به این مسئله می پردازد و دستگاه های الکترونیکی را قادر می سازد تا بتوانند به طور قابل اعتماد کار کنند.فرآیند اصلاح به عنوان ورودی AC ، که به طور طبیعی از یک الگوی سینوسی با نیمه چرخه مثبت و منفی متناوب پیروی می کند ، وارد مدار یکسو کننده می شود.طراحی یکسو کننده شامل چهار دیود است که در یک پیکربندی پل تنظیم شده اند ، که با هم کار می کنند تا جریان برق را فقط در یک جهت هدایت کنند.همانطور که ورودی AC متناوب است ، جفت های خاص دیودها در طول هر نیم چرخه انجام می شوند.

برای ایجاد ولتاژ DC با ثبات و قابل استفاده تر ، خروجی یکسو کننده معمولاً از طریق یک جزء فیلتر مانند خازن منتقل می شود.خازن با ذخیره بار در طول قله های پالس DC و آزاد کردن آن در هنگام فرورفتگی ، نقش ایفا می کند ، به طور موثری نوسانات را کاهش می دهد و شکل موج را صاف می کند.ولتاژ DC حاصل بسیار سازگارتر و مناسب تر برای برق دستگاه های الکترونیکی است.اهمیت یکسو کننده کامل پل فراتر از تبدیل ساده است.خروجی DC ثابت آن برای عملکرد مناسب طیف گسترده ای از دستگاه های الکترونیکی ، از وسایل خانگی کوچک مانند تلفن های هوشمند ، تبلت ها و لپ تاپ گرفته تا سیستم های بزرگتر و پیچیده تر مانند سرورهای رایانه ای ، شبکه های ارتباطات از راه دور و ماشین آلات صنعتی بسیار عالی است.این دستگاه ها و سیستم ها برای جلوگیری از مشکلات عملکرد یا آسیب های احتمالی ناشی از نوسانات در ورودی الکتریکی ، به منبع تغذیه پایدار و مداوم نیاز دارند.توانایی یکسو کننده در استفاده از هر دو نیمه از شکل موج AC ، آن را از یکسو کننده نیمه موج کارآمدتر می کند ، ولتاژ خروجی متوسط ​​بالاتر و به حداقل رساندن هدر رفتن انرژی را فراهم می کند.با اطمینان از تأمین DC ثابت و قابل اعتماد ، یکسو کننده کامل پل نه تنها عملکرد دستگاههایی را که قدرت می دهد افزایش می دهد بلکه با محافظت از اجزای حساس از بی نظمی ولتاژ ، طول عمر آنها را نیز افزایش می دهد.این کارآیی و قابلیت اطمینان آن را به عنصری در سیستم های الکترونیکی قدرت مدرن و سیستم های تبدیل انرژی تبدیل می کند.

دینامیک عملیاتی یک یکسو کننده کامل پل

عملکرد یک یکسو کننده کامل پل هم پیچیده است و هم برای تبدیل جریان متناوب (AC) به جریان مستقیم (DC) ، یک تحول مهم برای نیرو دادن به دستگاه های الکترونیکی بی شماری است.این فرایند را می توان به عنوان یک سری از مراحل به هم پیوسته درک کرد که هر یک در تضمین بهره وری ، ثبات و قابلیت اطمینان خروجی DC نقش دارند.

1. تنظیم ورودی و تنظیم ترانسفورماتور

فرآیند اصلاح با یک ورودی AC شروع می شود ، که به طور معمول از منبع تغذیه استاندارد مانند خروجی دیواری تهیه می شود.با این حال ، ولتاژ این ورودی AC اغلب برای استفاده مستقیم در مدارهای الکترونیکی بسیار زیاد یا نامناسب است.برای پرداختن به این موضوع ، یک ترانسفورماتور برای پایین آمدن ولتاژ به سطح ایمن تر و قابل کنترل تر استفاده می شود.ترانسفورماتور نه تنها ولتاژ ورودی را تنظیم می کند بلکه مدار را از منبع تغذیه اصلی جدا می کند و یک لایه ایمنی اضافی را نیز فراهم می کند.با پایین آمدن ولتاژ ، ترانسفورماتور تضمین می کند که یکسو کننده در حالی که خطر سنبله های ولتاژ یا افزایشی را که می تواند به اجزای الکترونیکی ظریف آسیب برساند ، به طور کارآمد عمل می کند.این مرحله آماده سازی برای آماده سازی AC ورودی برای فرآیند اصلاح بعدی مهم است.

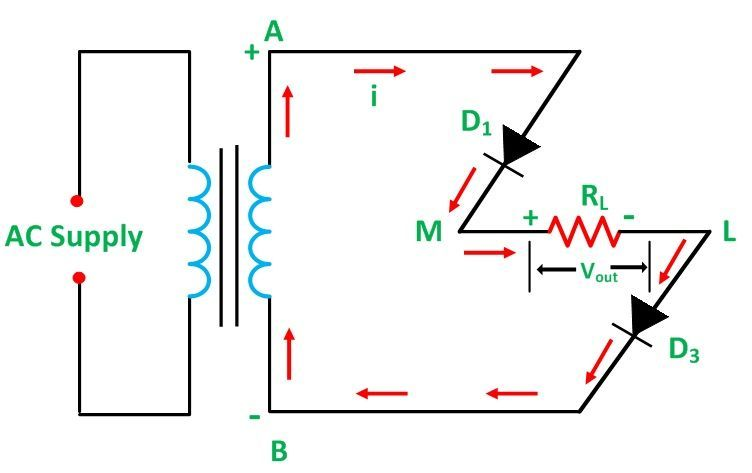

2. فعال سازی دیود در حین نیمه چرخه مثبت و منفی

3. فیلتر خازن

خروجی اصلاح شده در این مرحله ، در حالی که یک طرفه ، هنوز هم به دلیل ماهیت متناوب ورودی اصلی AC حاوی نوسانات یا موج دار است.برای صاف کردن این موج ها و تولید ولتاژ DC با ثبات تر ، یک خازن در خروجی یکسو کننده قرار می گیرد.خازن با شارژ هنگامی که ولتاژ اصلاح شده به اوج خود می رسد و هنگام افت ولتاژ تخلیه می شود.این فرایند شکاف بین پالس شکل موج اصلاح شده را پر می کند ، و به طور موثری تغییرات ولتاژ را کاهش می دهد.نتیجه یک خروجی DC بسیار نرم تر برای تأمین انرژی دستگاه های الکترونیکی حساس است.در برنامه های کاربردی که نیاز به دقت دارند ، مانند تجهیزات پزشکی ، دستگاه های ارتباطی و میکروکنترلرها ، این مرحله فیلتر تضمین می کند که ولتاژ عرضه شده پایدار و قابل اعتماد است.

4- تثبیت ولتاژ

حتی پس از فیلتر ، نوسانات جزئی یا بی نظمی ممکن است در خروجی DC باقی بماند.برای اصلاح بیشتر کیفیت ولتاژ ، اجزای تثبیت ولتاژ اضافی ، مانند تنظیم کننده ولتاژ یا مدارهای فیلتر پیشرفته تر ، اغلب به کار می روند.تنظیم کننده های ولتاژ برای حفظ ولتاژ خروجی ثابت طراحی شده اند ، حتی اگر ولتاژ ورودی یا شرایط بار متفاوت باشد.این تثبیت برای دستگاه هایی که نیاز به عرضه ولتاژ دقیق و مداوم مانند پردازنده ها ، سنسورها یا ماژول های حافظه دارند ، مهم است.با اطمینان از باقی ماندن ولتاژ خروجی در یک محدوده دقیق ، این مرحله باعث افزایش عملکرد و ماندگاری دستگاههای مجهز به یکسو کننده می شود.

کل فرآیند عملیاتی یکسو کننده کامل پل برای به حداکثر رساندن بهره وری انرژی و در عین حال به حداقل رساندن از دست دادن برق طراحی شده است.با استفاده از هر دو نیمه مثبت و منفی ورودی AC ، یکسو کننده در مقایسه با یکسو کننده های نیمه موج ، به راندمان بیشتری می رسد ، که فقط از نیمی از شکل موج AC استفاده می کنند.علاوه بر این ، رویکرد سیستماتیک در تبدیل ، اصلاح ، فیلتر کردن و تثبیت ورودی ، تضمین می کند که خروجی نه تنها ثابت است بلکه برای استفاده با اجزای الکترونیکی ظریف نیز ایمن است.از طریق این فرآیند چهار فاز ، یکسو کننده کامل پل یک منبع تغذیه DC قابل اعتماد و کارآمد را برای طیف گسترده ای از دستگاه ها و سیستم های الکترونیکی فراهم می کند.با ارائه یک خروجی DC سازگار و پایدار ، یکسو کننده از مدارهای حساس در برابر نوسانات ولتاژ محافظت می کند و عملکرد مناسب و طول عمر گسترده دستگاههای خود را تضمین می کند.این امر آن را به یک مؤلفه مهم در طراحی منبع تغذیه مدرن تبدیل می کند.

ولتاژ معکوس اوج موج کامل موج موج کامل (PIV)

ولتاژ معکوس اوج (PIV) ، مشخصات دیودهای مورد استفاده در یکسو کننده پل موج کامل ، زیرا توانایی آنها در تحمل حداکثر ولتاژ معکوس در دوره های غیرحضوری را تعیین می کند.PIV تضمین می کند که دیودها می توانند بالاترین ولتاژ مورد نظر خود را در تعصب معکوس بدون عدم موفقیت یا تجزیه داشته باشند.این پارامتر در کاربردهای با ولتاژ بالا یا صنعتی استفاده می شود ، جایی که مدارها در معرض سطح ولتاژ و نوسانات قرار دارند.درک PIV به طراحی یکسو کننده هایی که نه تنها کارآمد هستند بلکه در شرایط عملیاتی مختلف نیز با دوام و قابل اعتماد هستند.

محاسبه و استفاده از PIV

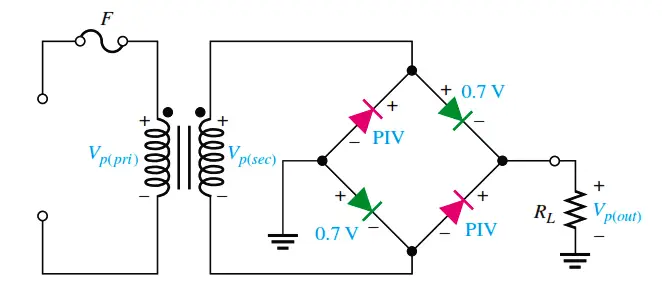

شکل 6. مدل دیود عملی با محاسبه PIV

PIV برای هر دیود در یک یکسو کننده پل موج کامل ، حداکثر ولتاژ معکوس است که دیود باید در حین کار مسدود شود.این مقدار برابر با ولتاژ اوج AC از منبع تغذیه است ، که می تواند با ضرب ولتاژ RMS (میانگین مربع) توسط ریشه مربع 2 محاسبه شود. به عنوان مثال ، اگر ولتاژ تأمین AC 230 ولت باشد ، ولتاژ اوج اراده خواهد بودتقریباً 325 ولت (230 ند 230) باشد.در نتیجه ، امتیاز PIV برای هر دیود موجود در یکسو کننده باید حداقل 325 ولت باشد تا با خیال راحت از این ولتاژ حداکثر بدون خرابی مقاومت کند.

در مدارهایی که از ترانسفورماتور برای بالا رفتن یا پایین آمدن ولتاژ ورودی استفاده می شود ، محاسبه PIV نیز باید ولتاژ تبدیل شده را به خود اختصاص دهد.به عنوان مثال ، اگر ترانسفورماتور از ولتاژ به 120 ولت AC برسد ، ولتاژ اوج تقریباً 170 ولت (120 × 120) می شود و دیودها باید دارای امتیاز PIV حداقل 170 ولت باشند.اطمینان از اینكه امتیاز PIV هر دیود برای جلوگیری از جریانهای نشت معكوس و محافظت از یكسویان در برابر آسیب های ناشی از شرایط ولتاژ ، از ولتاژ اوج محاسبه شده برخورد می كند.

انتخاب و دوام دیودها بر اساس PIV

انتخاب دیودها با رتبه بندی مناسب PIV یک گام مهم برای اطمینان از دوام و قابلیت اطمینان طولانی مدت یکسو کننده پل موج کامل است.دیودهای دارای رتبه بندی PIV بالاتر از ولتاژ اوج محاسبه شده ، حاشیه ایمنی اضافی را فراهم می کند و باعث می شود مدار در برابر سنبله های ولتاژ غیر منتظره یا افزایش در منبع تغذیه قوی تر شود.این بافر ایمنی در کاربردهای صنعتی و پر قدرت بسیار عالی است ، جایی که نوسانات برق مکرر و شدیدتر است.

استفاده از دیودها با رتبه بندی کافی PIV می تواند منجر به خرابی های مکرر شود ، زیرا دیودها ممکن است قادر به مسدود کردن ولتاژهای معکوس در حین کار نباشند.با گذشت زمان ، این می تواند باعث گرم شدن بیش از حد ، آسیب رساندن به سایر اجزای موجود در مدار و حتی خرابی یکسو کننده کل شود.در مقابل ، دیودها با مقادیر PIV مناسب دارای رتبه مناسب یا کمی بیش از حد مشخص ، اطمینان حاصل می کنند که یکسو کننده می تواند در برابر شرایط عملیاتی مقاومت کند و طول عمر کلی آن را افزایش دهد.

تأثیر بر عملکرد یکسو کننده و طول عمر

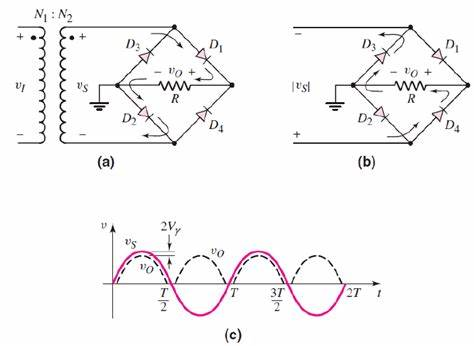

شکل 7. مدار یکسو کننده پل کامل موج و شکل موج خروجی

عملکرد و ماندگاری یک یکسو کننده پل کامل موج به شدت به رتبه بندی PIV دیودهای آن بستگی دارد.هنگامی که از دیودهای دارای رتبه بندی کافی PIV استفاده می شود ، آنها به استحکام کلی مدار کمک می کنند و به آن اجازه می دهند تا حتی در شرایط چالش برانگیز عملکرد قابل اعتماد داشته باشد.این قابلیت اطمینان در کاربردهای پایداری قدرت ، مانند تجهیزات پزشکی ، سیستم های ارتباطی و ماشین آلات صنعتی بسیار عالی است.

اگر دیودها به درستی رتبه بندی شوند ، از جریان نشت معکوس و تجزیه الکتریکی جلوگیری می کنند و از خروجی DC پایدار و مداوم اطمینان می دهند.این ثبات نه تنها از اجزای حساس پایین دست محافظت می کند بلکه نیازهای نگهداری را به حداقل می رساند و خطر خرابی سیستم گران قیمت را کاهش می دهد.علاوه بر این ، انتخاب مناسب PIV به یکسو کننده اجازه می دهد تا گاه به گاه یا نوسانات ولتاژ غیر طبیعی را بدون به خطر انداختن یکپارچگی یا کارآیی آن انجام دهد.

فیلتر خازن در یکسو کننده های پل کامل موج

ادغام یک فیلتر خازن در یکسو کننده های پل کامل موج ، پیشرفتی است که باعث افزایش کیفیت جریان مستقیم خروجی (DC) می شود.یکسو کننده های پل با موج کامل به طور موثر جریان متناوب (AC) را به DC تبدیل می کنند ، اما خروجی فوری یک DC صاف و پایدار نیست.در عوض ، این یک شکل موج DC پالس کننده است که توسط قله ها و فرورفتگی های دوره ای مشخص می شود.این نوسانات می تواند باعث ایجاد مشکلاتی برای دستگاه های الکترونیکی حساس شود که برای عملکرد قابل اعتماد به ولتاژ ثابت و پایدار نیاز دارند.برای پرداختن به این محدودیت و بهبود خروجی یکسو کننده ، یک فیلتر خازن اضافه می شود.توانایی خازن در ذخیره و رهاسازی انرژی الکتریکی به تدریج به صاف کردن این نوسانات کمک می کند و یک ولتاژ DC پاک کننده و پایدار تولید می کند.

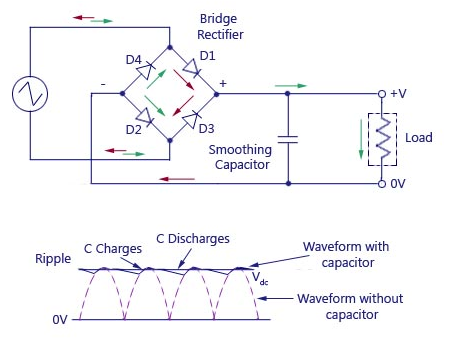

شکل 8. یکسو کننده موج کامل با فیلتر خازن

نقش و مکانیسم فیلترهای خازن

هدف اصلی خازن در یک یکسو کننده پل کامل موج کاهش موج دار و تثبیت ولتاژ خروجی است.Ripple به مؤلفه AC کوچک و باقیمانده اشاره دارد که بر روی خروجی DC اصلاح شده قرار دارد.این موج موج به این دلیل رخ می دهد که فرایند اصلاح ، نیمه های مثبت و منفی متناوب شکل موج AC را به DC پالس تبدیل می کند اما نوسانات ولتاژ را به طور کامل از بین نمی برد.فیلتر خازن با شارژ به ولتاژ اوج شکل موج اصلاح شده در هنگام انجام دیودها و سپس تخلیه برای حفظ ولتاژ هنگام انجام دیودها ، کار می کند.

این مکانیسم تخلیه بار تضمین می کند که ولتاژ در سراسر بار نسبتاً ثابت باقی می ماند ، حتی اگر ولتاژ AC اصلاح شده بین قله ها کاهش یابد.خازن شکاف بین پالس های DC اصلاح شده را پر می کند ، شکل موج را صاف می کند و موج را کاهش می دهد.نتیجه یک خروجی DC بسیار ثابت تر است ، که نیاز به نیرو دادن به دستگاه های الکترونیکی حساس مانند میکروکنترلرها ، سنسورها و سیستم های ارتباطی است که حتی تغییرات ولتاژ جزئی می تواند منجر به مشکلات عملکرد شود.

افزایش پایداری خروجی با خازن های بزرگتر

مقدار خازن خازن فیلتر در تعیین اثربخشی کاهش موج دار نقش دارد.یک خازن بزرگتر از ظرفیت ذخیره بار بالاتری برخوردار است و این امکان را برای حفظ سطح ولتاژ به طور مؤثرتر در فازهای غیرحضوری چرخه AC فراهم می کند.این افزایش ظرفیت ذخیره سازی ، قطره ولتاژ را بین قله های خروجی اصلاح شده به حداقل می رساند و در نتیجه شکل موج DC نرم تر و پایدار تر می شود.هرچه خازن بزرگتر باشد ، خازن بهتر می تواند نوسانات موجود در ولتاژ اصلاح شده را جبران کند و دامنه موج دار را کاهش دهد.

با این حال ، انتخاب اندازه خازن شامل تجارت است.در حالی که یک خازن بزرگتر می تواند ثبات را بهبود بخشد ، فضای فیزیکی بیشتری نیز به خود اختصاص می دهد ، هزینه ها را افزایش می دهد و ممکن است به زمان شارژ طولانی تر نیاز داشته باشد.بنابراین ، شما باید این عوامل را متعادل کنید ، با انتخاب اندازه خازن که مطابق با الزامات خاص برنامه باشد.برای کاربردهای الکترونیکی با دقت بالا ، مانند تجهیزات پزشکی یا ابزارهای آزمایشگاهی ، خازن های بزرگتر اغلب برای اطمینان از بالاترین سطح پایداری و عملکرد ولتاژ ترجیح داده می شوند.

فواید

در یک تنظیم عملی ، خازن به موازات بار ، در میان پایانه های خروجی یکسو کننده متصل می شود.این پیکربندی به خازن اجازه می دهد تا به عنوان یک بافر عمل کند و تغییرات ناگهانی ولتاژ را جذب کرده و از بار از این نوسانات محافظت می کند.با حفظ ولتاژ خروجی پایدار ، فیلتر خازن عملکرد یکسو کننده را تقویت می کند و از آسیب به اجزای پایین دست ناشی از قرار گرفتن در معرض ولتاژهای متناقض جلوگیری می کند.یکی از مزایای فیلتر خازن ، طول عمر گسترده قطعات الکترونیکی است.دستگاه های در معرض ولتاژهای نوسان یا نوسان تمایل به فرسودگی سریعتر دارند ، زیرا اجزای آن به طور مداوم توسط تغییرات تأکید می شوند.خروجی DC نرم تر که توسط فیلتر خازن ارائه می شود ، این استرس را کاهش می دهد و قابلیت اطمینان و دوام سیستم کلی را بهبود می بخشد.

ثبات ولتاژ بهبود یافته به ویژه در برنامه هایی مانند شارژرهای باتری بسیار عالی است ، جایی که ولتاژ دقیق و مداوم برای شارژ باتری ها با خیال راحت و کارآمد لازم است.ولتاژ نوسان می تواند به باتری آسیب برساند یا طول عمر آن را کاهش دهد.به طور مشابه ، سایر دستگاه های الکترونیکی مانند تقویت کننده ها ، پردازنده ها و تجهیزات ارتباطی به عملکرد صحیح DC بستگی دارند.در این موارد ، فیلتر خازن نه تنها عملکرد دستگاه را افزایش می دهد بلکه قابلیت اطمینان طولانی مدت آن را نیز تضمین می کند.

مزایای یکسو کننده های کامل پل

یکسو کننده های کامل پل به دلیل مزایای بیشمار خود به طور گسترده ای شناخته می شوند و آنها را به عنوان یک انتخاب ارجح در کاربردهای مختلف الکترونیکی تبدیل می کنند.توانایی آنها برای تبدیل مؤثر جریان متناوب (AC) به جریان مستقیم (DC) ، همراه با ویژگی های مقرون به صرفه و با کارایی بالا ، باعث می شود که آنها در مقایسه با سایر روشهای اصلاح کننده ایستادگی کنند.در زیر ، مزایای اصلی یکسو کننده های کامل پل را با جزئیات بیشتر بررسی می کنیم.

از بین بردن ترانسفورماتور مرکز-آب

یکی از مزیت های یکسو کننده های کامل پل این است که آنها نیاز به ترانسفورماتور مرکز-شیر ، ساده سازی طراحی مدار و کاهش هزینه ها را از بین می برند.یک ترانسفورماتور با شیر آب ، که در برخی از تنظیمات یکسو کننده ، مانند یکسو کننده های کامل موج میانه مورد نیاز است ، دارای یک سیم پیچ ثانویه با اتصال میانی (شیر مرکزی) است.طراحی و ساخت چنین ترانسفورماتورها می تواند پیچیده و گران باشد ، زیرا سیم پیچ باید به طور مساوی و دقیقاً تقسیم شود تا از عملکرد متعادل اطمینان حاصل شود.

با از بین بردن نیاز به یک شیر آب ، یکسو کننده های کامل پل ، معماری مدار را ساده تر می کنند.این ساده سازی منجر به ترانسفورماتورهایی می شود که تولید آن آسان تر و کم هزینه تر است ، زیرا دیگر نیازی به سیم پیچ مرکز اضافی ندارند.علاوه بر این ، عدم وجود یک شیر مرکزی ، اندازه و وزن ترانسفورماتور را کاهش می دهد و یکسو کننده های کامل پل را برای طرح های جمع و جور و سبک مناسب تر می کند.در نتیجه ، این یکسو کننده ها مزایای اقتصادی و عملی را ارائه می دهند ، به ویژه در برنامه هایی که هزینه و سادگی ملاحظات کلیدی است.

افزایش ولتاژ خروجی

یکسو کننده های کامل پل از هر دو نیمه مثبت و منفی شکل موج AC استفاده می کنند ، و به طور موثری فرکانس خروجی اصلاح شده را در مقایسه با یکسو کننده های نیمه موج دو برابر می کنند.این افزایش استفاده از سیگنال AC منجر به ولتاژ خروجی DC بالاتر برای همان ولتاژ ثانویه ترانسفورماتور می شود.در مقابل ، یکسو کننده های نیمه موج فقط از نیمی از چرخه AC استفاده می کنند و در نتیجه راندمان کمتری و ولتاژ خروجی ایجاد می شود.

این ویژگی از یکسو کننده های کامل پل ، آنها را برای برنامه هایی که در آن به خروجی DC بالاتر مورد نیاز است ، ایده آل می کند.با تولید ولتاژ DC قابل توجه و مداوم تر ، یکسو کننده های کامل پل باعث افزایش کارایی فرآیند تبدیل قدرت می شوند.این مزیت در دستگاه هایی مانند منبع تغذیه برای سیستم های ارتباطی ، تجهیزات صنعتی و مدارهای شارژ باتری مفید است ، جایی که یک DC بالاتر و سازگار تر عملکرد کلی را افزایش می دهد.

مورد نیاز ولتاژ معکوس اوج پایین

یکی دیگر از مزیت های یکسو کننده های کامل پل ، کاهش ولتاژ معکوس اوج آنها (PIV) برای دیودها است.در یک یکسو کننده کامل موج میانه ، هر دیود باید در برابر ولتاژ کامل اوج سیم پیچ ثانویه ترانسفورماتور در تعصب معکوس مقاومت کند.با این حال ، در یک یکسو کننده کامل پل ، هر دیود فقط باید نیمی از این ولتاژ اوج را مسدود کند ، زیرا ولتاژ در طول کار در سراسر دیودها به اشتراک گذاشته می شود.

این استرس ولتاژ کاهش یافته ، استفاده از دیودها را با رتبه بندی PIV پایین تر ، که اغلب نسبت به همتایان بالایی آنها ارزان تر هستند ، امکان پذیر می کند.با اجازه استفاده از دیودهای مقرون به صرفه تر و بدون قربانی کردن عملکرد یا قابلیت اطمینان ، یکسو کننده های کامل پل مزایای اقتصادی روشنی را ارائه می دهند.این امر باعث می شود که آنها در هر دو الکترونیک مصرف کننده کم هزینه و سیستم های صنعتی در مقیاس بزرگ ، به یک انتخاب ارجح تبدیل شوند ، جایی که به حداقل رساندن هزینه ها بدون به خطر انداختن کیفیت ضروری است.

خروجی DC نرم تر و فاکتور استفاده از ترانسفورماتور بالاتر

یکی از مزایای برجسته یکسو کننده های کامل پل ، توانایی آنها در تولید یک خروجی DC نرم تر است.خروجی اصلاح شده از یک یکسو کننده کامل پل در مقایسه با یکسو کننده های نیمه موج ، دارای یک عامل موج دار پایین تر است که به ولتاژ DC با ثبات تر و سازگار ترجمه می شود.این خروجی نرم تر برای دستگاه های الکترونیکی حساس مانند میکروکنترلرها ، سنسورها و تجهیزات ارتباطی مهم است که برای عملکرد قابل اعتماد به قدرت پایدار نیاز دارند.

علاوه بر این ، یکسو کننده های کامل پل یک فاکتور استفاده از ترانسفورماتور بالاتر (TUF) را ارائه می دهند ، معیاری از چگونگی استفاده از ظرفیت ترانسفورماتور برای تحویل قدرت به بار.پیکربندی کامل پل تضمین می کند که ترانسفورماتور در هر دو نیمه چرخه AC فعال است و به حداکثر رساندن توانایی تحویل قدرت آن است.TUF بالاتر نه تنها راندمان انرژی را بهبود می بخشد بلکه اندازه و هزینه ترانسفورماتور را نیز کاهش می دهد ، زیرا از پتانسیل کامل آن استفاده می شود.این ترکیبی از خروجی DC نرم تر و استفاده بهتر از ترانسفورماتور ، یکسو کننده های کامل پل را به یک انتخاب انرژی و کارآمد برای سیستم های الکترونیکی مدرن تبدیل می کند.

مضرات یکسو کننده های کامل پل

یکسو کننده های کامل پل به دلیل توانایی آنها در استفاده از هر دو نیمه از شکل موج AC ، بسیار کارآمد و به طور گسترده ای مورد استفاده قرار می گیرند.با این حال ، آنها با معایب خاصی همراه هستند که می توانند در شرایط خاص بر عملی بودن آنها تأثیر بگذارند.درک این اشکالات برای انتخاب روش اصلاح مناسب بر اساس نیازهای یک برنامه خاص مهم است.در زیر مضرات اصلی یکسو کننده های کامل پل ، که با جزئیات توضیح داده شده است.

افزایش پیچیدگی و هزینه مدار

یکی از مضرات یکسو کننده کامل پل ، افزایش پیچیدگی مدار آن در مقایسه با روش های اصلاح ساده تر ، مانند یکسو کننده نیمه موج است.یکسو کننده کامل پل به چهار دیود نیاز دارد ، در حالی که یکسو کننده نیمه موج فقط به یک مورد نیاز دارد.گنجاندن این مؤلفه های اضافی باعث می شود طراحی مدار پیچیده تر شود و به اتصالات و فضای بیشتری نیاز داشته باشد.برای دستگاه های الکترونیکی جمع و جور که به حداقل رساندن اندازه مدار در اولویت است ، اندازه بزرگتر و افزایش تعداد اجزای می تواند چالش های طراحی را ایجاد کند.

ضریب هزینه توجه دیگری است.هر دیود به هزینه مواد می افزاید و افزایش تعداد مؤلفه ها هزینه کلی تولید را افزایش می دهد.علاوه بر این ، یک طراحی پیچیده تر به معنای نقاط بالقوه شکست بیشتر است که می تواند عیب یابی و نگهداری را پیچیده کند.برای صنایع یا برنامه های کاربردی که کارآیی و سادگی در آن مهم است ، هزینه اضافه شده و پیچیدگی یک یکسو کننده کامل پل ممکن است آن را کمتر جذاب کند.

افت ولتاژ بیشتر در خروجی

در یکسو کننده کامل پل ، جریان در طول هر نیم چرخه ورودی AC از دو دیود عبور می کند.هر یک از این دیودها افت ولتاژ رو به جلو را معرفی می کنند که برای دیودهای سیلیکون استاندارد در حدود 0.7 ولت است.در نتیجه ، افت ولتاژ کل در هر چرخه تقریباً 1.4 ولت است.این قطره در برنامه های ولتاژ بالا کمتر است اما در سیستم های ولتاژ کم به یک مسئله جدی تبدیل می شود که در آن ولتاژ ورودی هرچه بیشتر مورد نیاز است.

کاهش ولتاژ خروجی ناشی از این افت ولتاژ می تواند بر راندمان کلی یکسو کننده تأثیر منفی بگذارد ، به خصوص در سناریوهایی که هر کسری از ولتاژ مهم است.برای دستگاه های کم مصرف یا ولتاژ کم ، مراحل اضافی مانند افزایش ولتاژ ممکن است مورد نیاز باشد تا خروجی قابل استفاده باشد.این مراحل اضافی نه تنها هزینه و پیچیدگی سیستم را افزایش می دهد بلکه می تواند تلفات انرژی بیشتری را نیز وارد کند.

راندمان به خطر افتاده به دلیل افت ولتاژ

افت ولتاژ در دیودها فقط ولتاژ خروجی را کاهش نمی دهد بلکه به تلفات کارایی در قالب انرژی هدر رفته نیز کمک می کند.این انرژی به عنوان گرما از بین می رود ، که به قدرت بار کمک نمی کند بلکه در عوض باعث کاهش بهره وری کلی انرژی سیستم می شود.این ضرر در برنامه های حساس به قدرت ، مانند دستگاه های باتری یا سیستم های انرژی تجدید پذیر ، که در آن حفظ انرژی از اولویت اصلی است ، بسیار عالی است.

در طرح های با راندمان بالا ، حتی تلفات انرژی کوچک می تواند با گذشت زمان به آن اضافه شود و منجر به هزینه های عملیاتی بالاتر و کاهش عملکرد کلی سیستم شود.شما باید در هنگام استفاده از یکسو کننده کامل پل ، این تلفات را به خود اختصاص دهید و ممکن است نیاز به کشف روشهای اصلاح جایگزین یا دیودهای کارآمدتر مانند دیودهای شوتکی داشته باشید تا تأثیر قطرات ولتاژ به حداقل برسد.

افزایش اتلاف گرما و نیازهای مدیریت حرارتی

گرمای ناشی از افت ولتاژ در سراسر دیودها چالش های طراحی اضافی را معرفی می کند.با جریان جریان از طریق دیودها ، انرژی از دست رفته به عنوان گرما باید به طور مؤثر مدیریت شود تا از گرمای بیش از حد جلوگیری شود.در برنامه های پر قدرت یا محیط هایی با گزینه های خنک کننده محدود ، این یک نگرانی است.اگر گرما به اندازه کافی از بین نرود ، می تواند منجر به استرس حرارتی بر روی دیودها شود و طول عمر و قابلیت اطمینان آنها را کاهش دهد.

راه حل های مدیریت حرارتی ، مانند سینک های گرما ، فن ها یا سیستم های خنک کننده پیشرفته ، ممکن است لازم باشد تا یکسو کننده در محدوده دمای ایمن عمل کند.با این حال ، این اقدامات هزینه و پیچیدگی بیشتری را به سیستم اضافه می کند.مدیریت حرارتی ضعیف می تواند سایش و پارگی اجزای را تسریع کند ، احتمال خرابی سیستم را افزایش داده و نیاز به نگهداری یا جایگزینی مکرر داشته باشد.

قابلیت اطمینان و نگهداری

اعتماد به چهار دیود در یک یکسو کننده کامل پل ، درجه ای از وابستگی متقابل را معرفی می کند که می تواند قابلیت اطمینان سیستم را به خطر بیاندازد.عدم موفقیت هر یک از دیود باعث اختلال در کل فرآیند اصلاح می شود و منجر به از بین رفتن عملکرد می شود.این امر باعث می شود استفاده از دیودهای با کیفیت بالا و طراحی مدار با مکانیسم های محافظت کافی مانند فیوزها یا سرکوبگرهای افزایشی ، برای جلوگیری از آسیب های ناشی از سنبله های ولتاژ یا ناهنجاری های دیگر.

نیاز به تعمیر و نگهداری منظم برای اطمینان از عملکرد صحیح دیودها به سربار عملیاتی اضافه می شود.این در سیستمهایی که خرابی قابل قبول نیست ، مانند اتوماسیون صنعتی یا تجهیزات پزشکی صادق است.در این موارد ، بازرسی های برنامه ریزی شده و جایگزینی مؤلفه ها برای حفظ عملکرد مداوم ، افزایش هزینه های بلند مدت و تلاش های نگهداری مورد نیاز است.

یکسو کننده پل در مقابل یکسو کننده کامل پل

اصطلاحات یکسو کننده پل و یکسو کننده کامل پل اغلب به صورت متقابل استفاده می شوند و به همان پیکربندی یکسو کننده مراجعه می کنند.هر دو مدار را توصیف می کنند که از چهار دیود که در یک پل مرتب شده اند برای تبدیل جریان متناوب (AC) به جریان مستقیم (DC) استفاده می کنند.این نوع یکسو کننده یک طراحی استاندارد در الکترونیک برق است که به دلیل کارآیی و توانایی آن در استفاده از کل شکل موج AC برای اصلاح کامل موج شناخته شده است.یک یکسو کننده پل هر مدار یکسو کننده است که با استفاده از اجزای آن برای دستیابی به اصلاح کامل موج ، یک پل را تشکیل می دهد.اصطلاح یکسو کننده کامل پل خاص تر است و با استفاده از چهار دیود ، طراحی استاندارد را برجسته می کند.در بیشتر مباحث عملی ، این دو اصطلاح به معنای یکسان است و برای توصیف همان مدار استفاده می شود.این طرح مورد علاقه است زیرا هر دو نیمه از شکل موج AC را به یک خروجی DC یک طرفه تبدیل می کند و آن را از یکسو کننده های نیمه موج کارآمدتر می کند.

یکسو کننده کامل پل در مدارهای منبع تغذیه مهم است زیرا یک خروجی DC پایدار و قابل اعتماد را فراهم می کند ، که برای عملکرد مناسب دستگاه های الکترونیکی ضروری است.توانایی آن برای به حداکثر رساندن استفاده از سیگنال AC ورودی و در عین حال به حداقل رساندن از بین رفتن ولتاژ ، آن را برای برنامه های با قدرت بالا ایده آل می کند.این پیکربندی معمولاً در سیستمهایی مانند منبع تغذیه رایانه ، شارژرهای باتری و سایر دستگاه هایی که به قدرت DC تمیز و پایدار نیاز دارند ، استفاده می شود.مزایای اصلی یکسو کننده کامل پل شامل راندمان بالاتر و افزایش ولتاژ خروجی در مقایسه با یکسو کننده های نیمه موج است.با استفاده از هر دو نیمه از شکل موج AC ، فرکانس خروجی را دو برابر می کند و فرآیند فیلتر مورد نیاز برای صاف کردن خروجی DC را ساده می کند.این طرح همچنین باعث افزایش بهره وری انرژی می شود و ولتاژ خروجی سازگار تر را تضمین می کند و آن را به یک انتخاب ترجیحی در سیستم های تبدیل قدرت مدرن تبدیل می کند.یکسو کننده پل و یکسو کننده کامل پل به همان مدار استفاده شده برای تبدیل AC به DC مراجعه کنید.این طرح کارآمد ، قابل اعتماد و به طور گسترده در مدارهای منبع تغذیه برای انواع دستگاه های الکترونیکی مورد استفاده قرار می گیرد.توانایی آن در تأمین قدرت DC پایدار با ضرر حداقل ، آن را به یک مؤلفه عالی در الکترونیک مدرن تبدیل می کند.

یکسو کننده نیمه پل در مقابل یکسو کننده کامل پل

هنگام مقایسه یکسو کننده های نیمی از پل و یکسو کننده های کامل پل ، لازم است تفاوت در طراحی ، عملکرد و عملکرد آنها را درک کنید.این تمایزها بر مناسب بودن آنها برای برنامه های مختلف ، به ویژه از نظر ولتاژ خروجی ، کارآیی و ثبات تأثیر می گذارد.در حالی که هر دو یکسو کننده به یک هدف یکسان خدمت می کنند ، تبدیل جریان متناوب (AC) برای هدایت جریان (DC) تنظیمات و رفتارهای آنها متفاوت است و بر استفاده عملی آنها در سیستم های الکترونیکی تأثیر می گذارد.

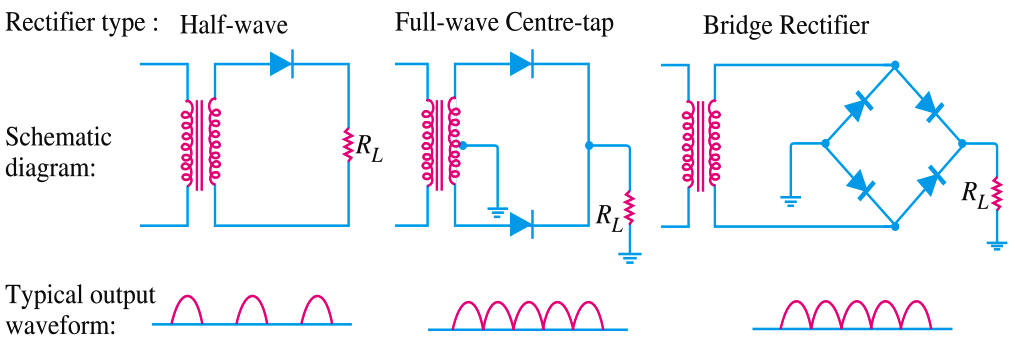

شکل 9. تنظیمات یکسو کننده پل نیمه موج ، موج تمام موج و تمام موج کامل موج

پیکربندی و عملکرد

یکسو کننده کامل پل ، که اغلب به سادگی یکسو کننده پل نامیده می شود ، شامل چهار دیود است که در یک پیکربندی پل قرار گرفته اند.این طرح به یکسو کننده اجازه می دهد تا هر دو نیمه مثبت و منفی شکل موج ورودی AC را به یک خروجی DC یک طرفه تبدیل کند.صرف نظر از اینکه ورودی در چرخه نیمه مثبت یا منفی است ، دو از چهار دیود در این پل ، اطمینان حاصل می کند که قطبیت خروجی ثابت است.این توانایی در استفاده از کل شکل موج AC منجر به کارآیی بیشتر و خروجی نرم تر در مقایسه با سایر روش های اصلاح می شود.

در مقابل ، یک یکسو کننده نیم پل فقط دو دیود را به همراه یک ترانسفورماتور میانه ای استفاده می کند.شیر مرکز به عنوان یک نقطه خنثی عمل می کند و سیم پیچ ثانویه ترانسفورماتور را به دو قسمت مساوی تقسیم می کند.در حین کار ، یک دیود در طول نیم چرخه مثبت ورودی AC انجام می شود ، در حالی که دیود دیگر در طول نیم چرخه منفی انجام می شود.از آنجا که تنها نیمی از شکل موج AC به طور همزمان استفاده می شود ، خروجی از یکسو کننده نیم پل کارآمدتر است ، زیرا نیمی از قدرت موجود را دور می کند.

در حالی که یکسو کننده های کامل پل نیاز به یک ترانسفورماتور میانه را که طراحی مدار را ساده می کند از بین می برد و هزینه ها را کاهش می دهد ، یکسو کننده های نیمه پل به شدت به این مرکز شیر متکی هستند.این اتکا باعث افزایش پیچیدگی طراحی ترانسفورماتور می شود و راندمان آنها را در برخی از کاربردهای خاص محدود می کند و یکسو کننده های کامل پل را به عنوان انتخاب عملی تر برای مدارهای مدرن و با کارایی بالا تبدیل می کند.

ولتاژ و ثبات خروجی

مهمترین مزیت یکسو کننده کامل پل ، توانایی آن در استفاده از هر دو نیمه از شکل موج AC است که باعث افزایش ولتاژ خروجی می شود.این همچنین فرکانس DC اصلاح شده را دو برابر می کند و در نتیجه یک خروجی نرم تر با نوسانات یا موج های کمتری ایجاد می شود.کاهش ولتاژ موج دار برای دستگاه های الکترونیکی حساس مانند رایانه ها ، تجهیزات پزشکی و سیستم های ارتباطی که به یک منبع DC پایدار و سازگار نیاز دارند ، برای عملکرد قابل اطمینان مهم است.

در مقابل ، یکسو کننده نیمه پل ولتاژ خروجی کمتری تولید می کند زیرا در طی هر چرخه تنها نیمی از شکل موج AC را استفاده می کند.این امر منجر به خروجی DC پالس کننده تر با محتوای موج دار بالاتر می شود ، که می تواند باعث بی ثباتی و ناکارآمدی در برنامه های کاربردی شود که به منبع تغذیه صاف نیاز دارند.ولتاژ موج دار بالاتر ، اجزای فیلتر اضافی مانند خازن ها را برای صاف کردن بازده ضروری می کند ، که می تواند هزینه ها و پیچیدگی های سیستم ها را افزایش دهد.برای برنامه هایی که به یک خروجی بالا و پایدار نیاز دارند ، یکسو کننده کامل پل انتخابی است.با این حال ، در سناریوهای کمتر خواستار که در آن می توان نوسانات جزئی در ولتاژ را تحمل کرد ، ممکن است یکسو کننده نیمی از پل کافی باشد.

بهره وری و استفاده از ترانسفورماتور

فاکتور استفاده از ترانسفورماتور (TUF) یک معیار مهم برای چگونگی استفاده یکسو کننده از ظرفیت ترانسفورماتور برای تحویل برق به بار است.یکسو کننده های کامل پل دارای TUF بالاتری هستند زیرا آنها از هر دو نیمه از شکل موج ورودی AC استفاده می کنند بدون اینکه به یک ترانسفورماتور میانه ای نیاز داشته باشند.این امر باعث می شود آنها ذاتاً کارآمدتر شوند و امکان تحویل بهتر انرژی و کاهش تلفات انرژی را فراهم می کنند.

در مقابل ، یکسو کننده های نیمه پل اغلب به دلیل وابستگی آنها به یک ترانسفورماتور میانه ، دارای TUF پایین تر هستند.شیر مرکز استفاده مؤثر از سیم پیچ ثانویه ترانسفورماتور را کاهش می دهد و منجر به افزایش تلفات انرژی می شود.طراحی یک ترانسفورماتور با ضربه محکم و ناگهانی پیچیده تر و پرهزینه تر است و باعث کاهش بیشتر مقرون به صرفه بودن یکسو کننده های نیمه پل در بسیاری از سناریوها می شود.برای کاربردهای پرقدرت که در آن به کارآیی و حفاظت از انرژی مورد نیاز است ، یکسو کننده های کامل پل از همتایان نیمه پل خود بهتر عمل می کنند.با این حال ، در برنامه های ساده تر و کم مصرف که در آن کارایی کمتر نگرانی دارد ، یکسو کننده های نیمی از پل هنوز ممکن است گزینه ای مناسب باشند.

مناسب بودن برنامه ها

یکسو کننده های کامل پل به طور گسترده ای در برنامه هایی استفاده می شود که قدرت بالا ، خروجی پایدار و قابلیت اطمینان از اهمیت بالایی برخوردار هستند.این موارد شامل منبع تغذیه صنعتی ، شارژرهای باتری ، سیستم های انرژی تجدید پذیر و دستگاه های الکترونیکی است که به قدرت DC سازگار نیاز دارند.توانایی آنها در تولید یک خروجی صاف و کارآمد باعث می شود که آنها در محیط هایی مفید باشند که عملکرد و ثبات به خطر بیفتد.

از طرف دیگر ، یکسو کننده های نیمی از پل ها بیشتر در برنامه های کم مصرف مشاهده می شوند که در آن هزینه و سادگی بر کارایی اولویت دارند.این برنامه ها شامل لوازم خانگی کوچک ، اسباب بازی ها و سایر دستگاه ها است که در آن تأثیر ولتاژ موج دار بالاتر و ولتاژ خروجی پایین ناچیز است.در چنین مواردی ، سادگی و هزینه کمتری از یکسو کننده نیمه پل آن را به یک راه حل عملی تبدیل می کند.

یکسو کننده موج کامل در مقابل یکسو کننده شیر مرکز

هنگام مقایسه یکسو کننده های کامل موج ، به طور خاص یکسو کننده پل ، به یک Rectifiers Tap ، درک تفاوت های آنها در طراحی ، عملکرد و هزینه لازم است.این یکسو کننده ها به همان هدف دست می یابند و AC را به DC تبدیل می کنند ، اما تنظیمات ، کارآیی ها و برنامه های کاربردی آنها متفاوت است.با بررسی تفاوت های ظریف ساختاری و عملیاتی آنها ، می توانیم تعیین کنیم که کدام یک از یکسو کننده برای نیازهای خاص مناسب تر است ، عوامل متعادل مانند کارآیی ، قابلیت اطمینان و مقرون به صرفه بودن.

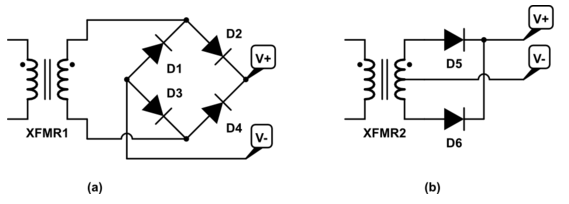

شکل 10. یکسو کننده پل با موج کامل در مقابل نمودارهای مدار یکسو کننده مرکز-TAP

طراحی و تفاوت های ساختاری

یکسو کننده پل کامل موج از چهار دیود تنظیم شده در یک پیکربندی پل برای اصلاح هر دو نیمه از شکل موج AC استفاده می کند.این طرح نیاز به یک ترانسفورماتور با ضربه مرکزی را از بین می برد ، که مدار را ساده می کند و هزینه های مرتبط با تولید ترانسفورماتور را کاهش می دهد.در حین کار ، دو دیود جریان را در طول نیم چرخه مثبت ورودی AC انجام می دهند ، در حالی که دو دیود دیگر در طول نیم چرخه منفی رفتار می کنند.این تضمین می کند که از کل شکل موج AC استفاده می شود ، در نتیجه تبدیل قدرت کارآمد و قطبیت مداوم در خروجی DC.

از طرف دیگر ، یکسو کننده شیر مرکز با یک شیر آب در سیم پیچ ثانویه خود به یک ترانسفورماتور متکی است.این شیر مرکز به عنوان یک نقطه خنثی عمل می کند که خروجی ترانسفورماتور را به دو نیمه مساوی تقسیم می کند ، که هر یک توسط یکی از دو دیود موجود در مدار اصلاح می شود.در طول نیم چرخه مثبت ورودی AC ، یک دیود انجام می شود ، در حالی که در طول نیم چرخه منفی ، دیود دیگر انجام می شود.با این حال ، از آنجا که شیر مرکز به طور مؤثر خروجی ترانسفورماتور را تقسیم می کند ، هر دیود در یکسو کننده شیر مرکزی فقط نیمی از ولتاژ کل را اصلاح می کند.این تفاوت در طراحی به این معنی است که یکسو کننده پل می تواند از یک ترانسفورماتور ساده تر و بدون شیر مرکزی استفاده کند ، که برای برنامه هایی که هزینه و پیچیدگی در آن نگرانی دارد ، سودمند است.در همین حال ، وابستگی یکسو کننده شیر مرکز به یک ترانسفورماتور تخصصی باعث می شود که اجرای آن همه کاره و بالقوه گران تر باشد.

کارایی

از نظر عملکرد ، یکسو کننده پل کامل موج به طور کلی کارآمدتر است زیرا از کل شکل موج AC استفاده می کند.با استفاده از همه ولتاژ ثانویه ترانسفورماتور ، یکسو کننده پل خروجی DC بالاتری را برای همان مشخصات ترانسفورماتور در مقایسه با یکسو کننده شیر مرکزی تولید می کند.این امر به راندمان تبدیل ولتاژ بهتر ، یک خروجی DC نرم تر و ولتاژ متوسط ​​بالاتر تبدیل می شود.این خصوصیات باعث می شود که یکسو کننده پل برای برنامه هایی که نیاز به یک خروجی DC پایدار و بالا دارند ، مانند منبع تغذیه تجهیزات صنعتی یا دستگاه های الکترونیکی حساس ، انتخابی بهتری برای برنامه های کاربردی داشته باشد.

یکسو کننده شیر مرکز ، در حالی که مؤثر است ، به دلیل محدودیت های طراحی آن کارآمدتر است.از آنجا که هر دیود فقط نیمی از ولتاژ خروجی ترانسفورماتور را اصلاح می کند ، خروجی کلی DC برای همان ورودی ترانسفورماتور پایین تر است.طراحی ترانسفورماتور تقسیم و ولتاژ معکوس اوج بالاتر (PIV) بر روی دیودها به تلفات انرژی کمک می کند و سیستم را کمتر کارآمد می کند.این راندمان پایین تر و کاهش ولتاژ خروجی باعث می شود یکسو کننده شیر مرکزی برای برنامه های پر تقاضا مناسب تر باشد که در آن هر بیت قدرت باید بهینه شود.یکی دیگر از جنبه های عملکرد ، عامل موج دار است که میزان Ripple AC را که بر روی خروجی DC قرار دارد ، اندازه گیری می کند.یکسو کننده های پل دارای یک عامل موج دار پایین تر هستند و سیگنال DC نرم تر را در مقایسه با یک اصلاح کننده های شیر مرکزی تولید می کنند.خروجی نرم تر از یکسو کننده پل نیاز به فیلتر گسترده را کاهش می دهد و باعث افزایش بیشتر کارایی و قابلیت اطمینان آن می شود.

استرس ولتاژ و پیامدهای هزینه

استرس ولتاژ بر روی دیودها در این دو تنظیم عاملی در هزینه و قابلیت اطمینان آنها است.در یک یکسو کننده پل ، هر دیود در مرحله غیر رسانا تنها نیمی از ولتاژ اوج AC قرار می گیرد.این استرس ولتاژ کاهش یافته امکان استفاده از دیودهای دارای درجه پایین را فراهم می کند که ارزان تر و منبع آن آسان تر هستند.استرس پایین همچنین احتمال خرابی دیود را کاهش می دهد و باعث افزایش قابلیت اطمینان و ماندگاری یکسو کننده می شود.

در مقابل ، یکسو کننده شیر مرکز تقاضای ولتاژ بالاتری را بر روی دیودهای آن قرار می دهد.هر دیود باید ولتاژ اوج کامل نیمی از خروجی ترانسفورماتور را مسدود کند و به دیودهای دارای درجه بالاتر و قوی تر نیاز دارد.این دیودها گران تر هستند و هزینه کلی یکسو کننده را افزایش می دهند.استرس ولتاژ بالاتر بر روی دیودها گرمای بیشتری ایجاد می کند ، برای جلوگیری از گرمای بیش از حد و اطمینان از عملکرد قابل اعتماد ، نیاز به راه حل های بهتر مدیریت حرارتی مانند غرق گرما دارد.این باعث پیچیدگی و هزینه بیشتر به سیستم می شود.

مناسب بودن کاربرد

یکسو کننده پل موج کامل برای راندمان برنامه ها ، ولتاژ خروجی بالا و مقرون به صرفه بودن مناسب است.توانایی آن در استفاده از یک ترانسفورماتور ساده تر و دیودهای دارای درجه پایین ، آن را به یک انتخاب ترجیحی در الکترونیک مدرن ، از جمله منبع تغذیه صنعتی ، سیستم های انرژی تجدید پذیر و مدارهای شارژ باتری تبدیل می کند.خروجی DC نرم تر و کاهش یافته فاکتور موج دار آن را برای دستگاه های الکترونیکی حساس که به قدرت پایدار و مداوم نیاز دارند ، ایده آل می کند.

یکسو کننده TAP Center ، اگرچه کارآمدتر است ، اما ممکن است در برنامه هایی که یک ترانسفورماتور با ضربه مرکزی در حال حاضر بخشی از طراحی است یا در جایی که الزامات ولتاژ خروجی کمتر باشد ، استفاده کند.معمولاً در طرح های قدیمی یا موقعیت هایی که خروجی ترانسفورماتور به طور طبیعی تقسیم می شود ، مانند تجهیزات صوتی یا سیستم های میراث خاص استفاده می شود.با این حال ، محدودیت های آن در کارآیی و هزینه ، آن را در برنامه های جدیدتر و خواستار تر رقابتی تر می کند.

کاربردهای یکسو کننده های پل با موج کامل

یکسو کننده های پل کامل موج در طیف گسترده ای از برنامه ها نقش دارند که نیاز به تبدیل جریان متناوب (AC) برای هدایت جریان (DC) دارند.توانایی آنها در تهیه یک خروجی DC صاف و پایدار باعث می شود که در بسیاری از سیستم های الکترونیکی ، از قدرت دستگاه های کوچک گرفته تا پشتیبانی از ماشین آلات صنعتی در مقیاس بزرگ ، آنها را در بسیاری از سیستم های الکترونیکی عالی کند.در زیر برخی از متداول ترین کاربردهای یکسو کننده های پل با موج کامل ، که با جزئیات توضیح داده شده است.

مدارهای شارژ باتری

یکسو کننده پل کامل موج یک مؤلفه مهم در مدارهای شارژ باتری است که به طور گسترده برای شارژ دستگاه های قابل حمل مانند تلفن های هوشمند ، لپ تاپ و بانک های برق استفاده می شود.در این مدارها ، یکسو کننده AC را از منبع تغذیه اصلی به DC تبدیل می کند ، که نوعی باتری های برق برای شارژ است.با استفاده از کارآمد هر دو نیمه از شکل موج AC ، یکسو کننده جریان پایدار قدرت DC را تضمین می کند و باعث کاهش زمان شارژ و از دست دادن انرژی می شود.این خروجی DC پایدار و مداوم برای ایمنی و طول عمر باتری ها استفاده می شود.DC نامنظم یا پالس کننده می تواند باعث گرم شدن بیش از حد یا آسیب به سلول های باتری شود ، در حالی که خروجی صاف از یکسو کننده پل کامل موج مانع این مشکلات می شود.این یکسو کننده ها همچنین در سیستم های شارژ باتری برای وسایل نقلیه برقی برای اطمینان از عملکرد بهینه باتری یافت می شوند.

منبع تغذیه DC

منبع تغذیه DC یکی از متداول ترین کاربردهای یکسو کننده های پل با موج کامل است.این یکسو کننده ها در آداپتورهای برق ، کنترل های صنعتی و دستگاه های مختلف الکترونیکی برای تبدیل ورودی AC به یک خروجی DC ثابت استفاده می شوند.DC اصلاح شده بیشتر فیلتر و تنظیم می شود تا ولتاژ خاص و نیازهای فعلی دستگاههای متصل را برآورده سازد.در کاربردهای صنعتی ، یکسو کننده های پل با موج کامل برای سیستمهایی که به قدرت DC سازگار و قابل اعتماد مانند کنترل کننده های موتور ، سیستم های اتوماسیون و ابزارهای دستگاه نیاز دارند ، یکپارچه هستند.توانایی ارائه یک خروجی بالا و پایدار ، این یکسو کننده ها را برای نیرو دادن تجهیزات حساس که به دلیل نوسانات برق می توانند نقص داشته باشند ، عالی می کند.آنها به طور گسترده در لوازم خانگی ، دستگاه های پزشکی و سیستم های ارتباطات از راه دور استفاده می شوند و از عملکرد صاف و عمر طولانی مدت دستگاه اطمینان می دهند.

مدارهای راننده LED

از یکسو کننده های پل کامل موج در مدارهای راننده LED استفاده می شود ، جایی که آنها یک منبع DC پایدار برای سیستم های روشنایی LED فراهم می کنند.LED ها بر روی قدرت DC کار می کنند و هرگونه نوسانات یا موج در عرضه می تواند باعث سوسو زدن یا حتی آسیب دائمی به LED ها شود.یکسو کننده ورودی AC را به یک خروجی DC سازگار تبدیل می کند ، و اطمینان می دهد که LED ها جریان پایدار دریافت می کنند.این برنامه در سیستم های روشنایی تجاری و مسکونی و همچنین در روشنایی نوار LED تزئینی مهم است.استفاده از یکسو کننده های پل با موج کامل به بهبود طول عمر و عملکرد LED ها کمک می کند و آنها را به یک مؤلفه اصلی در راه حل های روشنایی با انرژی تبدیل می کند.

منبع تغذیه غیرقانونی (UPS)

در سیستم های منبع تغذیه بدون وقفه (UPS) ، یکسو کننده های پل کامل موج در تبدیل AC به DC نقش دارند که سپس برای شارژ باتری پشتیبان استفاده می شود.در طی قطع برق ، انرژی DC ذخیره شده در باتری برای حفظ منبع تغذیه مداوم به AC تبدیل می شود.توانایی یکسو کننده در تهیه یک خروجی DC سازگار و کارآمد تضمین می کند که باتری کاملاً شارژ شده و آماده استفاده باشد.این برنامه در سیستم ها ، قدرت بدون وقفه مانند بیمارستان ها ، مراکز داده و سیستم های اضطراری بسیار عالی است.با حفظ جریان قدرت پایدار ، یکسو کننده های پل با موج کامل به جلوگیری از خرابی و محافظت از تجهیزات در برابر آسیب های ناشی از وقفه های ناگهانی کمک می کنند.

منبع تغذیه متغیر آزمایشگاه

در آزمایشگاه های تحقیق و توسعه ، منبع تغذیه متغیر آزمایشگاه متغیر به یکسو کننده های پل با موج کامل متکی هستند تا خروجی DC قابل تنظیم را فراهم کنند.این منبع تغذیه در تنظیمات آزمایشی استفاده می شود که در آن کنترل دقیق ولتاژ و جریان لازم است.یکسو کننده تضمین می کند که AC ورودی به یک خروجی DC صاف تبدیل می شود ، که سپس برای رسیدن به سطح مورد نظر تنظیم می شود.این برنامه در آزمایش و نمونه سازی مدارهای الکترونیکی مهم است ، زیرا این امکان را می دهد تا شرایط عملیاتی مختلف را شبیه سازی کرده و طرح های آنها را تنظیم کنید.پایداری و انعطاف پذیری بالا توسط یکسو کننده پل کامل موج در محیط های آزمایشگاهی.

شارژرهای دستگاه قابل حمل

یکسو کننده پل کامل موج یک مؤلفه اصلی در شارژرهای دستگاه قابل حمل است ، جایی که آنها AC را از پریز برق به DC مناسب برای دستگاه های شارژ تبدیل می کنند.این یکسو کننده ها اطمینان می دهند که خروجی DC پایدار است و در ولتاژ مورد نیاز و محدودیت های جریان برای شارژ کارآمد و ایمن است.کارآیی یکسو کننده به کاهش زباله های انرژی کمک می کند و شارژرها را دوستانه تر و مقرون به صرفه تر می کند.از تلفن های هوشمند و تبلت گرفته تا گوشواره های بی سیم و ابزارهای برق ، شارژرهای دستگاه قابل حمل به عملکرد قابل اعتماد یکسو کننده های پل کامل موج بستگی دارند تا بتوانند قدرت مداوم را ارائه دهند.

یکسو کننده کامل موج مبتنی بر SCR

در سیستم های اصلاح مبتنی بر SCR ، یکسو کننده های پل با موج کامل از یکسو کننده های کنترل شده سیلیکون (SCR) استفاده می کنند تا ولتاژ دقیق و کنترل فعلی را فراهم کنند.این یکسو کننده ها در برنامه هایی که در آن خروجی متغیر DC مورد نیاز است ، مانند ماشین آلات صنعتی ، کنترل کننده سرعت موتور و منبع تغذیه با دقت بالا استفاده می شود.گنجاندن SCRS امکان تنظیم پویا ولتاژ اصلاح شده را فراهم می کند ، و این سیستم ها را متنوع و مناسب برای برنامه های کاربردی که نیاز به دقت بالایی دارند ، مناسب می کند.یکسو کننده پل کامل موج در این پیکربندی معمولاً در محیط هایی که شرایط بار متفاوت است استفاده می شود و از عملکرد بهینه و بهره وری انرژی اطمینان می یابد.

لوازم 12 ولت برای نوارهای LED

از یکسو کننده های پل کامل موج به طور گسترده ای برای تأمین قدرت تنظیم شده 12 ولت DC برای نوارهای LED استفاده می شود.این سیستم های روشنایی معمولاً در خانه ها ، دفاتر و مجموعه های تزئینی یافت می شوند ، جایی که یک منبع تغذیه سازگار و قابل اعتماد برای کار مناسب نیاز دارد.با تبدیل ولتاژ اصلی به یک خروجی با ثبات 12 ولت DC ، یکسو کننده تضمین می کند که نوارهای LED بدون سوسو زدن یا گرمای بیش از حد کار می کنند.این کاربرد در سیستم های روشنایی با کارآیی از اهمیت برخوردار است ، زیرا یکسو کننده به بهبود عملکرد و طول عمر LED ها کمک می کند.

سیستم های UPS

علاوه بر نقش آنها در تبدیل AC به DC ، یکسو کننده های پل کامل موج در حفظ منبع تغذیه مداوم در سیستم های UPS بهترین هستند.با تثبیت خروجی DC که برای شارژ باتری پشتیبان مورد استفاده قرار می گیرد ، این یکسو کننده ها به اطمینان حاصل می کنند که سیستم UPS می تواند یکپارچه در هنگام خاموشی به یک یکپارچه تغییر کند.این برنامه به ویژه در محیط های مهم ماموریت مانند بیمارستان ها ، فرودگاه ها و موسسات مالی بسیار عالی است ، جایی که قدرت بدون وقفه به ایمنی و تداوم عملیاتی نیاز دارد.قابلیت اطمینان و کارآیی یکسو کننده به عملکرد کلی و قابلیت اطمینان سیستم UPS کمک می کند.

پایان

یکسو کننده کامل پل یک وسیله اصلی در تبدیل AC به DC با راندمان عالی است.این امر از انرژی الکتریکی در دسترس است که منجر به تولید بالاتر و از بین رفتن انرژی کمتری می شود.عملکرد دقیق این دستگاه شامل مدیریت جریان برق از طریق دیودهای آن و استفاده از ترانسفورماتورها و خازن ها برای اطمینان از برق صاف و پایدار است.این نه تنها برای الکترونیک های کوچک بلکه برای کاربردهای سنگین در صنعت نیز مهم است.اگرچه ممکن است پیچیده تر و بالقوه پرهزینه تر از تنظیمات ساده تر باشد ، اما مزایای آن مانند انرژی بیشتر و استفاده بهتر از انرژی ، آن را به عنوان انتخاب برتر برای انواع سیستم های الکترونیکی تبدیل می کند.
