CPLD EPM3064ATC44-10: ویژگی ها ، مشخصات ، برنامه ها و برنامه نویسی ISP

EPM3064ATC44-10 از سری Intel's MAX® 3000A ابزاری قدرتمند برای پروژه های دیجیتال است.این دستگاه سریع ، انعطاف پذیر است و از قدرت کمی استفاده می کند و آن را برای طیف گسترده ای از کاربردها مناسب می کند.این راهنما هر آنچه را که باید در مورد EPM3064ATC44-10 بدانید ، از آنچه می تواند انجام دهد تا نحوه تنظیم آن انجام دهد ، کمک می کند و به شما در بهبود سیستم های الکترونیکی آنها کمک می کند.

کاتالوگ

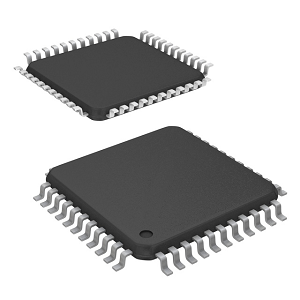

توضیحات EPM3064ATC44-10

در EPM3064ATC44-10 از سری MAX® 3000A Intel ، یک دستگاه منطق قابل برنامه ریزی پیچیده (CPLD) را نشان می دهد که برای طیف گسترده ای از برنامه های دیجیتال طراحی شده است.با 64 ماکروسل ، این دستگاه برای پاسخ سریع با حداکثر تأخیر در انتشار 10 نانو ثانیه بهینه شده و از عملکرد کارآمد اطمینان می دهد.این کار بر روی یک ولتاژ تأمین 3.3 ولت ، که در یک بسته بندی چهار ضلعی 44 پین مسطح (TQFP) قرار دارد ، مناسب برای کاربردهای تجاری در محدوده دمای 0 درجه سانتیگراد تا 70 درجه سانتیگراد است.شماره قسمت EPM3064ATC44-10 طراحی و عملکرد آن را در بر می گیرد: EPM برای سری CPLD MAX® ، 3064 مدل خاص را با 64 ماکروسل نشان می دهد ، بوها برای فناوری پیشرفته 3.3V ، حرف برای بسته TQFP ، و C44 تأیید تعداد پین و مشخصات دما.پسوند-10 نمره سرعت سریع خود را با حداقل تأخیر نشان می دهد.این دستگاه یک راه حل مناسب برای ادغام توابع منطق SSI ، MSI و LSI است که با 100 ٪ TTL شبیه سازگار است.این یکپارچه سازی یکپارچه از دستگاه های متنوع از PALS ، GALS و 22V10s تا دستگاه های MACH و PLSI پشتیبانی می کند و آن را بسیار متنوع می کند.سری Max® 3000A در چندین گزینه بسته مانند PLCC ، PQFP و TQFP موجود است ، انعطاف پذیری طراحی را در برنامه های مختلف ارائه می دهد.

اگر به دنبال به روزرسانی سیستم های دیجیتالی خود با دستگاه های منطقی قابل اعتماد و کارآمد هستید ، سرمایه گذاری در EPM3064ATC44-10 به صورت عمده یک حرکت هوشمندانه است.این تصمیمی است که هم عملکرد قوی و هم سودآوری محکم را تضمین می کند.

مدل های CAD EPM3064ATC44-10

ردپای EPM3064ATC44-10

مدل 3D EPM3064ATC44-10

ویژگی های EPM3064ATC44-10

• 64 ماکروسل: این CPLD شامل 64 واحد منطقی قابل تنظیم به نام ماکروسل است.هر ماکروسل می تواند به صورت جداگانه برای انجام عملیات منطق پیچیده برنامه ریزی شود و این دستگاه را قادر می سازد تا طیف گسترده ای از عملکردها و فرآیندهای دیجیتالی را اداره کند.

• دروازه های قابل استفاده: این دستگاه تقریباً 1،250 دروازه قابل استفاده را ارائه می دهد.این اندازه گیری از پیچیدگی نشان دهنده میزان ادغام منطق ممکن در CPLD است و به آن اجازه می دهد تا از مدارهای دیجیتالی ساده و پیچیده به طور مؤثر پشتیبانی کند.

• حداکثر فرکانس عملیاتی: EPM3064ATC44-10 می تواند با حداکثر فرکانس 222.2 مگاهرتز کار کند.این فرکانس بالا سرعت پردازش سریعتر را تسهیل می کند و آن را برای برنامه هایی که نیاز به زمان پاسخ سریع و عملیات داده های پر سرعت دارند ، ایده آل می کند.

• تأخیر انتشار: این CPLD با تأخیر در انتشار کم به اندازه 4.5 نانو ثانیه ، تأخیر زمانی در انتقال سیگنال از ورودی به خروجی را به حداقل می رساند و عملکرد کلی سیستم و پاسخگویی را افزایش می دهد.

• ولتاژ تأمین: این ولتاژ منبع تغذیه 3.3 ولت با محدوده مجاز از 3.0 ولت تا 3.6 ولت کار می کند.این محدوده ولتاژ انعطاف پذیری در نیازهای منبع تغذیه را فراهم می کند و آن را با انواع سیستم های دیجیتال سازگار می کند.

• پین I/O: این دستگاه شامل 34 پین ورودی/خروجی است که امکان اتصال گسترده با سایر اجزای یک سیستم دیجیتال را فراهم می کند.این پین ها انتقال داده ها به داخل و خارج از CPLD را تسهیل می کنند و از طیف گسترده ای از ویژگی های رابط پشتیبانی می کنند.

• نوع بسته: EPM3064ATC44-10 که در یک بسته مسطح نازک 44 پین (TQFP) قرار گرفته است ، یک فاکتور فرم جمع و جور را ارائه می دهد که برای برنامه هایی که فضا در حق بیمه است ، بدون به خطر انداختن تعداد گزینه های I/O مفید است.

• دامنه دمای کار: این CPLD برای کار در محدوده دمای تجاری 0 درجه سانتیگراد تا 70 درجه سانتیگراد طراحی شده است ، این CPLD برای طیف گسترده ای از محیط ها مناسب است و از عملکرد قابل اعتماد در شرایط صنعتی معمولی اطمینان می دهد.

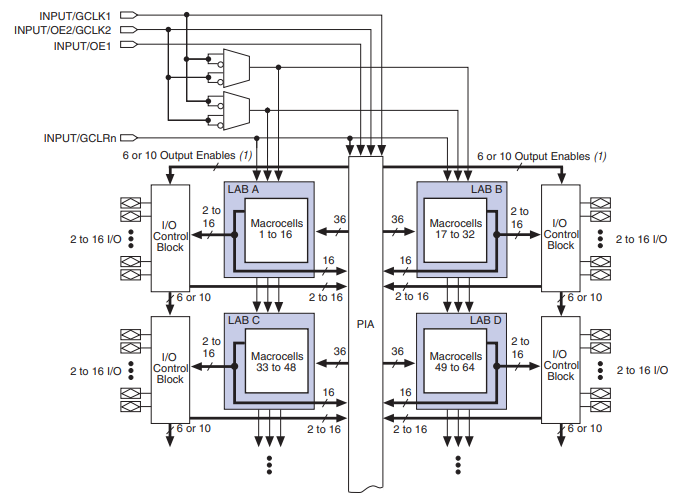

نمودار بلوک EPM3064ATC44-10

نمودار بلوک برای EPM3064ATC44-10 بازنمایی بصری از معماری داخلی آن را ارائه می دهد ، و مؤلفه های عملکردی و اتصال آنها را برجسته می کند.در هسته اصلی طراحی چهار بلوک آرایه منطق (آزمایشگاه ها) با برچسب A ، B ، C و D وجود دارد که هر کدام شامل 16 ماکروسل برای کل 64 ماکروسل هستند.این آزمایشگاه ها به یک آرایه اتصال دهنده قابل برنامه ریزی مرکزی (PIA) متصل شده اند ، که مسیریابی سیگنال ها بین آزمایشگاه ها و بلوک های کنترل I/O را تسهیل می کند.PIA تضمین می کند که ورودی ها ، خروجی ها و منطق داخلی می توانند به طور مؤثر و انعطاف پذیر ارتباط برقرار کنند.هر آزمایشگاه بیشتر به بلوک کنترل I/O مربوطه متصل است ، که حداکثر 16 پین I/O را کنترل می کند.این بلوک های I/O تعامل بین سیگنال های خارجی و منطق داخلی را مدیریت می کنند ، و ویژگی هایی مانند عملکرد دو طرفه و خروجی قابل برنامه ریزی را ارائه می دهند.نمودار سیگنال های کنترل مانند ساعت جهانی (GCLK1 و GCLK2) ، خروجی سیگنال ها (OE1 و OE2) و Global Clear (GCLRN) را که عملکرد ماکروسل ها و بلوک های I/O را ارکستر می کند ، نشان می دهد و هماهنگ سازی و فعال کردن عملکردهای خاص را تضمین می کند.بشر

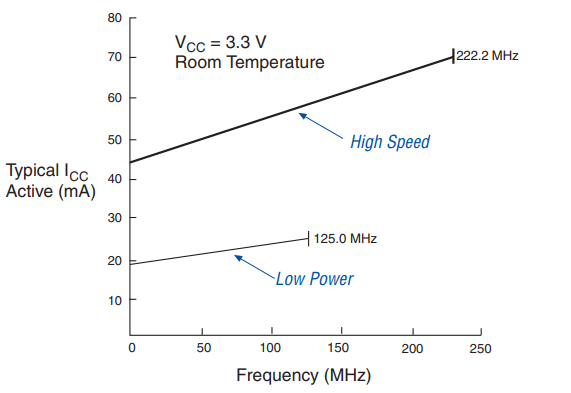

ICC در مقابل فرکانس

نمودار ، مصرف جریان فعال (ICC) معمولی را در مقابل فرکانس برای EPM3064ATC44-10 تحت ولتاژ عرضه 3.3 ولت در دمای اتاق نشان می دهد.دو حالت عملیاتی برجسته شده است: با سرعت زیاد وت قدرت کمبشردر حالت با سرعت بالا ، مصرف جریان با فرکانس عملکرد به صورت خطی افزایش می یابد و از فرکانس های پایین تر از حدود 50 میلی آمپر شروع می شود و به حدود 70 میلی آمپر در فرکانس 222.2 مگاهرتز می رسد.این حالت برای برنامه هایی طراحی شده است که به حداکثر عملکرد و سرعت پردازش سریعتر نیاز دارند.در مقابل ، حالت کم مصرف میزان مصرف جریان کمتری را نشان می دهد ، از حدود 20 میلی آمپر در فرکانس های پایین تر شروع می شود و به حدود 30 میلی آمپر در 125 مگاهرتز افزایش می یابد.این حالت برای کار با کارآیی انرژی بهینه شده است ، و این امر را برای طرح هایی که در اولویت استفاده از انرژی پایین تر از سرعت قرار دارد ، مناسب می کند.

مشخصات EPM3064ATC44-10

نوع	پارامتر
سازنده	Altera/Intel
سری	MAX® 3000A
بسته بندی	سینی
وضعیت جزئی	منسوخ
نوع قابل برنامه ریزی	در سیستم قابل برنامه ریزی
زمان تأخیر TPD (1) حداکثر	10 ns
عرضه ولتاژ - داخلی	3V ~ 3.6 ولت
تعداد عناصر/بلوک های منطقی	4
تعداد ماکروسل	64
تعداد دروازه ها	1250
تعداد I/O	34
دمای عملیاتی	0 درجه سانتیگراد 70 درجه سانتیگراد (TA)
نوع نصب	سطح سطح
بسته / مورد	44-TQFP
بسته دستگاه تأمین کننده	44-TQFP (10x10)
شماره محصول پایه	EPM3064

مراحل برنامه نویسی EPM3064ATC44-10 ISP

1. ISP را وارد کنید: این مرحله اولیه پین ​​های ورودی/خروجی (I/O) را از حالت عادی کاربر به حالت ISP منتقل می کند.این یک مرحله آماده سازی است که تضمین می کند دستگاه برای برنامه نویسی آماده باشد و فقط 1 میلی ثانیه برای تکمیل نیاز دارد.

2. شناسه را بررسی کنید: قبل از شروع هرگونه برنامه نویسی یا تأیید ، شناسه سیلیکون دستگاه برای تأیید هویت آن و اطمینان از سازگاری با دستورات برنامه نویسی بررسی می شود.این مرحله سریع است و بخش کمتری از زمان برنامه نویسی کلی را به خود اختصاص می دهد.

3. پاک کردن فله: برای پاک کردن داده های قبلی از دستگاه ، پاک کردن فله انجام می شود.این شامل بارگذاری دستورات پاک کردن در دستگاه و استفاده از پالس 100 میلی ثانیه برای پاک کردن سلولهای EEPROM (قابل استفاده قابل برنامه ریزی برقی) است.این مرحله دستگاه را برای داده های جدید آماده می کند.

4. برنامه: در طی این مرحله ، داده های جدید در دستگاه برنامه ریزی می شوند.این شامل بارگیری هر آدرس EEPROM با داده های جدید و استفاده از پالس برنامه نویسی برای نوشتن داده ها در سلولهای EEPROM است.این فرآیند آدرس توسط آدرس تکرار می شود تا اینکه تمام داده های در نظر گرفته شده در دستگاه برنامه ریزی شوند.

5. تأیید کنید: پس از برنامه نویسی ، داده های دستگاه تأیید می شود تا اطمینان حاصل شود که به درستی نوشته شده است.این شامل خواندن داده ها از هر آدرس EEPROM و مقایسه آن با داده های در نظر گرفته شده است.این مرحله دقت برنامه نویسی را تضمین می کند و برای هر آدرس تکرار می شود.

6. از ISP خارج شوید: مرحله نهایی پین های I/O را از حالت ISP به حالت کاربر منتقل می کند.مانند مرحله INTER ISP ، این مرحله نیز سریع است و فقط به 1 میلی ثانیه نیاز دارد.این نشان دهنده تکمیل فرآیند برنامه نویسی است و به دستگاه اجازه می دهد تا عملیات عادی را از سر بگیرد.

برنامه های EPM3064ATC44-10

سیستم های تعبیه شده

این CPLD برای برنامه های تعبیه شده سیستم ایده آل است که در آن منطق سفارشی برای تقویت عملکرد میکروکنترلرها لازم است.این می تواند کارهایی مانند رابط ، پردازش سیگنال کنترل و مدیریت لوازم جانبی سخت افزار ، تقویت قابلیت ها و کارآیی طرح های تعبیه شده را انجام دهد.

ارتباطات از راه دور

در بخش ارتباطات از راه دور ، EPM3064ATC44-10 در کنترل پروتکل ، مدیریت یکپارچگی سیگنال و مسیریابی داده ها نقش دارد.توانایی های پردازش منطق پر سرعت آن ، آن را برای برنامه هایی مانند پردازش سیگنال دیجیتال ، سوئیچ های شبکه و تبدیل رابط مناسب می کند و به حفظ جریان داده های کارآمد و قابلیت اطمینان ارتباطات کمک می کند.

تجهیزات آزمایش و اندازه گیری

این دستگاه به دلیل ماهیت قابل برنامه ریزی و عملکرد سریع آن در تجهیزات آزمایش و اندازه گیری مورد استفاده قرار می گیرد.این دستگاه قادر به دستیابی به عملیات منطق پیچیده مورد نیاز در سیستم های دستیابی به داده ها ، ژنراتورهای سیگنال و ابزارهای تجزیه و تحلیل ، ارائه کنترل دقیق و عملکرد قابل تنظیم مورد نیاز در محیط های آزمایش علمی و صنعتی است.

سیستم های کنترل صنعتی

به عنوان یک کنترلر منطق قابل برنامه ریزی (PLC) ، EPM3064ATC44-10 در برنامه های مختلف اتوماسیون و کنترل فرآیند یافت می شود.این قابلیت های منطقی لازم را برای کنترل ماشین آلات ، سیگنال های فرآیند و انجام چک های ایمنی ارائه می دهد ، همه در حالی که در شرایط صنعتی و در محدوده درجه حرارت گسترده کار می کنند.

لوازم الکترونیکی مصرف کننده

در الکترونیک مصرفی ، این CPLD به نوآوری در دستگاه هایی مانند سیستم های خانه هوشمند ، دستگاه های بازی قابل حمل و تجهیزات پیشرفته صوتی/تصویری کمک می کند.این پشتیبانی از راه حل های منطق پیچیده ای که باعث افزایش ویژگی های دستگاه ، بهبود رابط ها می شود ، و امکان ادغام ویژگی های نسل بعدی در محصولات مصرفی را فراهم می کند.

EPM3064ATC44-10 قطعات مشابه

• EPM3064ATC44-7

• EPM3064ATI100-10

• EPM3064ATC44-10N

راهنمای خرید EPM3064ATC44-10

هنگام در نظر گرفتن خرید EPM3064ATC44-10 ، جنبه های مختلفی وجود دارد که باید در نظر داشته باشید که متناسب با نیاز پروژه شما باشد.اول و مهمتر از همه ، توجه داشته باشید که این مؤلفه منسوخ است ، اگرچه ما هنوز سهام محدودی را ارائه می دهیم.اطمینان حاصل کنید که مشخصات فنی با نیازهای شما مطابقت دارد.EPM3064ATC44-10 دارای 64 ماکروسل است ، با حداکثر فرکانس 222.2 مگاهرتز کار می کند و برای یک منبع تغذیه 3.3 ولت در یک بسته TQFP 44 پین طراحی شده است.برای درک کامل ادغام و الزامات عملیاتی این مؤلفه ، برای بررسی کامل یادداشت ها و یادداشت های کاربردی لازم است.با توجه به وضعیت منسوخ مؤلفه ، همچنین گزینه های جایگزین را که عملکرد مشابهی را ارائه می دهد ارزیابی کنید و به طور فعال پشتیبانی می شود.این مرحله برای حفظ طول عمر و پشتیبانی از پروژه شما مهم است.

مزایای EPM3064ATC44-10

عملکرد پر سرعت

این دستگاه قادر به کار با حداکثر فرکانس بالا 222.2 مگاهرتز است که امکان پردازش سریع داده ها و کارها را فراهم می کند.تأخیر در انتشار کم فقط 4.5 نانو ثانیه ، مدت زمان لازم برای سفر سیگنال ها از طریق دستگاه را به حداقل می رساند و باعث افزایش پاسخگویی کلی سیستم و عملکرد در برنامه های حساس به زمان می شود.

مصرف انرژی کم

طراحی شده برای کارآیی ، EPM3064ATC44-10 با ولتاژ تأمین 3.3 ولت کار می کند ، که به کاهش مصرف کلی انرژی سیستم مورد نظر خود کمک می کند.این ویژگی در دستگاه های قابل حمل و باتری که در آن به راندمان انرژی مورد نیاز است مفید است.

قابل برنامه ریزی و انعطاف پذیری

ماهیت قابل برنامه ریزی این CPLD امکان تکرار و به روزرسانی های متعدد در مرحله طراحی را فراهم می کند و پس از استقرار ، پشتیبانی از بهبود مستمر و سازگاری با تغییر نیازهای فناوری بدون نیاز به طراحی مجدد سخت افزاری کامل.

قابلیت های رابط گسترده

با 34 پین I/O ، EPM3064ATC44-10 از گزینه های واسط گسترده پشتیبانی می کند و ارتباط با طیف گسترده ای از سایر اجزای دیجیتال را آسان می کند.این انعطاف پذیری برای سیستم های پیچیده ای که نیاز به اتصالات بی شماری بین انواع مختلف دستگاه ها دارند ، عالی است.

قابلیت اطمینان و ماندگاری

این CPLD که با یک معماری قوی ، غیر فرار و مبتنی بر فلش ساخته شده است ، یکپارچگی برنامه و عملکرد را با گذشت زمان حفظ می کند و از عملکرد و قابلیت اطمینان مداوم حتی با چرخه های قدرت مکرر یا در شرایط عملیاتی سخت اطمینان می دهد.

ادغام یکپارچه با دستگاه های منطقی موجود

EPM3064ATC44-10 به راحتی می تواند چندین نوع قدیمی از دستگاه های منطقی مانند PALS و GALS را جایگزین کند ، پیچیدگی سیستم را کاهش دهد و باعث افزایش کارایی شود.این قابلیت آن را به یک انتخاب ایده آل برای به روزرسانی سیستم های موجود یا تثبیت چندین توابع در یک دستگاه واحد تبدیل می کند.

دامنه دمای عملیاتی گسترده

مناسب برای برنامه های تجاری ، این دستگاه به طور قابل اعتماد در محدوده دمای 0 درجه سانتیگراد تا 70 درجه سانتیگراد کار می کند.این استحکام امکان استقرار در محیط های مختلف ، از محل های اداری گرفته تا مکان های صنعتی ، بدون تخریب عملکرد را فراهم می کند.

EPM3064ATC44-10 نمودار پین بسته

نمودار پین بسته EPM3064ATC44-10 نشان دهنده چیدمان فیزیکی پین ها برای دستگاه است.این جزئیات در مورد توابع و تکالیف هر پین در بسته 44 پین ارائه می دهد.هر پین با عملکرد مشخص شده خود مانند I/O (ورودی/خروجی) ، منبع تغذیه (VCC) ، زمین (GND) یا سیگنال های عملیاتی خاص مانند TDI ، TDO ، TMS و TCK که برای JTAG استفاده می شود ، برچسب خورده است.برنامه نویسی و اشکال زدایی.نمودار از نمای بالا به پایین از تراشه استفاده می کند ، با نشانه های واضح از شماره گذاری پین برای کمک به شناسایی موقعیت های پین نسبت به بسته فیزیکی.

تکالیف PIN شامل چندین پین I/O است که انعطاف پذیری برای واسط دستگاه با سایر اجزای موجود در یک مدار را ارائه می دهد.پین های خاص مانند ورودی/GCLK و ورودی/OE برجسته می شوند ، که نقش دو منظوره آنها را در تهیه سیگنال های ساعت یا عمل به عنوان پین های ورودی عمومی نشان می دهد.این پین های چند منظوره برای بهینه سازی استفاده از دستگاه در برنامه های منطقی قابل برنامه ریزی عالی هستند.این نمودار همچنین پین های قدرت و زمینی را که در طول بسته توزیع شده است ، شناسایی می کند و از تحویل قدرت قابل اعتماد و یکپارچگی سیگنال اطمینان می دهد.با استفاده از نشانگر گوشه ای که پین ​​1 را نشان می دهد ، نمودار به درستی به سمت تراشه در حین مونتاژ کمک می کند و خطر خطاها را کاهش می دهد.
