کاوش در تقویت کننده TDA2822: Pinout ، DataseEet و Corciits Application

آمپلی فایرهای عملیاتی ، یا OP-AMPS همانطور که به طور گسترده ای شناخته می شوند ، قهرمانان ناخوشایند در دنیای مدار الکترونیکی هستند.این مؤلفه های اصلی به عنوان ستون فقرات تقویت صوتی ، به طور موثر افزایش سیگنال های صوتی به سطوح قابل توجه و در عین حال اطمینان از وضوح و وفاداری عمل می کنند.در الکترونیک قابل حمل و مصرفی ، نقش OP-AMPS مانند TDA2822 ضروری می شود.این OP-AMP دو کانال برای برنامه های کم مصرف متناسب است و این نشان دهنده درک عمیقی از نیازهای فناوری معاصر است.این مقاله با تمرکز روی دستگاه هایی مانند TDA2822 ، به تمایزهای تقویت صوتی که باعث تقویت دستگاه های الکترونیکی روزمره می شود ، حفر می شود و پردازش صوتی پیشرفته را در دسترس مخاطبان گسترده قرار می دهد.

کاتالوگ

نمای کلی TDA2822

در TDA2822 یک مدار یکپارچه یکپارچه است که در یک بسته PowerDip 12+2+2 محصور شده است.این امر در درجه اول خدمت به تقویت قدرت صوتی دوگانه ، پذیرایی از رادیوهای قابل حمل و سیستم های صوتی تلویزیونی است.جذابیت آن نه تنها از توانایی های آن بلکه از همگرایی طراحی مدار ساده آن ، خروجی صوتی برتر و طیف گسترده ای از برنامه های ولتاژ که از آن پشتیبانی می کند ، پدید می آید.این امر باعث می شود که این یک انتخاب مناسب برای وسایل صوتی در مقیاس کوچک مانند بازیکنان کاست و بلندگوهای چندرسانه ای باشد.

طیف گسترده ای از گزینه های ولتاژ سازگار به TDA2822 اجازه می دهد تا بدون قربانی کردن کارایی ، صدای قوی را ارائه دهد.طراحی مدار بدون عارضه آن ، ترکیب Swift را در مجموعه های الکترونیکی متنوع امکان پذیر می کند.مهندسان غالباً در برنامه هایی که خواستار توان خروجی بالاتری هستند ، به پیکربندی Load Bridge (BTL) خود متوسل می شوند و باعث افزایش پیش بینی صوتی با اجزای کمتری می شوند.سازگاری TDA2822 استراتژی هایی را برای مدیریت منابع معقول که معمولاً در پروژه های پیچیده ارزش دارد ، تکرار می کند.

فراتر از مشخصات فنی صرف ، TDA2822 به تلاش شما برای صوتی با کیفیت بالا و قابل حمل می پردازد.این امر خلوص صوتی را در دستگاه های جمع و جور افزایش می دهد ، با روندهای مدرن مینیاتوریزاسیون و فناوری در دسترس هماهنگ می شود.هنگامی که در الکترونیک مصرفی ادغام می شود ، تمایل دارد تجربه شنوایی را به میزان قابل توجهی افزایش دهد و حتی در محیط های متنوع صدای مداوم و واضح را ارائه دهد.این کیفیت پایدار خواسته های مربوط به دوام محصول و رضایت شما را برآورده می کند و TDA2822 را به عنوان سنگ بنای راه حل های صوتی مصرف کننده تقویت می کند.

پیکربندی پین

شماره پین	نام پین	شرح
1 ، 3	خروجی	خروجی صوتی تقویت شده را فراهم می کند
5 ، 8	ورودی وارونه (in-)	پین وارونه یک آمپلی فایر به طور معمول پایه گذاری شده است
6 ، 7	ورودی غیر معکوس (در+)	پین غیر معکوس با سیگنال صوتی ارائه می شود
4	vcc-	متصل به ریل عرضه منفی
2	VCC+	متصل به راه آهن تأمین مثبت

ویژگی

نشان	مشخصات
دامنه ولتاژ تأمین	3-15 ولت
حداکثر ولتاژ عملیاتی	15 ولت
قدرت خروجی	3.2 وات
امپدانس بار صوتی	8 اهم
افزایش افزایش	39 دسی بل
جریان عملیاتی	12 کارشناسی ارشد
جریان تعصب ورودی	0.1 میکرومتر
نسبت رد منبع تغذیه (PSRR)	40 دسی بل
حداقل اعوجاج متقاطع	بله
جریان کم مصرف	بله
پشتیبانی پیکربندی	پل یا استریو
نوع بسته بندی	غوطه وری 8 پین

مشخصات فنی

پارامتر	مشخصات
طبقه	طبقه کلاس
قدرت خروجی	3.2 وات
سبک نصب	از طریق سوراخ
نوع	استریو مونو 1 کانال یا 2 کانال
بسته / مورد	PDIP-16
صوتی - امپدانس بار	8 اهم
Thd به علاوه سر و صدا	0.20 ٪
ولتاژ تأمین - حداکثر	15 ولت
ولتاژ عرضه - حداقل	3 ولت
حداقل دمای عملیاتی	-40 درجه سانتیگراد
حداکثر دمای عملیاتی	+150 درجه سانتیگراد
بسته بندی	لوله
مارک	روسری
توضیح/تابع	هدفون/بلندگو
سود	39 دسی بل
قد	4.59 میلی متر
IB - جریان تعصب ورودی	100 سدیم
نوع ورودی	مجرد
طول	20 میلی متر
تعداد کانال ها	2 کانال
جریان عملیاتی	12 کارشناسی ارشد
ولتاژ تأمین عملیاتی	5 V ، 9 V ، 12 V
جریان خروجی	1.5 a
نوع سیگنال خروجی	دیفرانسیل ، مجرد
نوع خروجی	مونو 1 کانال ، استریو 2 کانال
PD - اتلاف برق	4 وات

مدار تقویت کننده

مدار تقویت کننده صوتی TDA2822

مدارهای آزمایش TDA2822

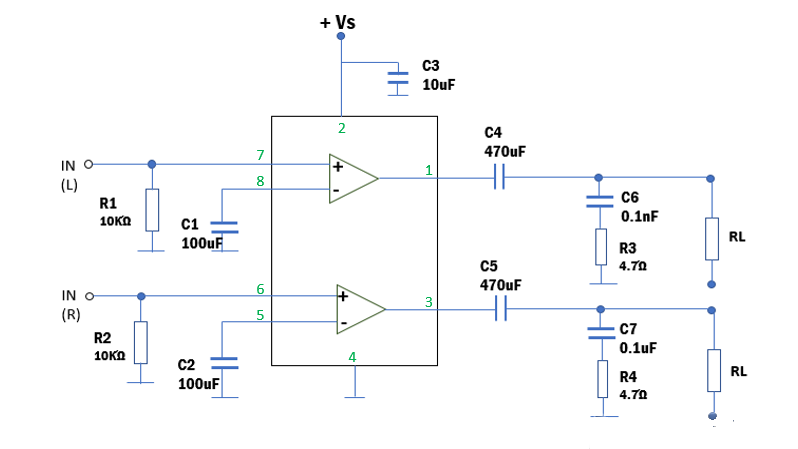

آزمایش با مدار TDA2822 در حالت استریو

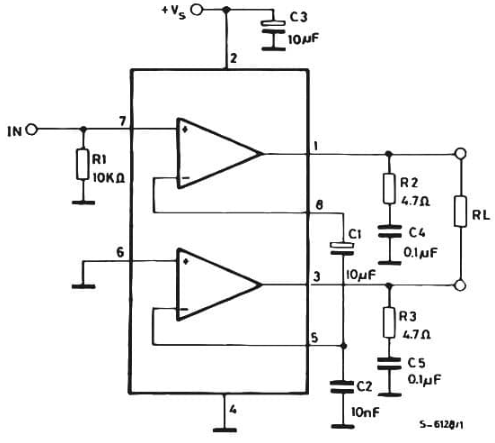

مدار TDA2822 در تست حالت پل

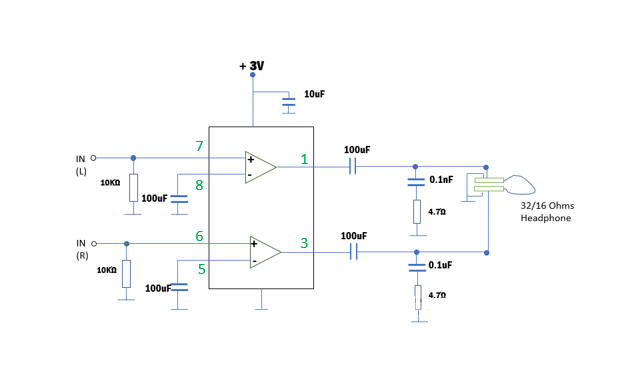

برنامه های TDA2822 در بازیکنان قابل حمل

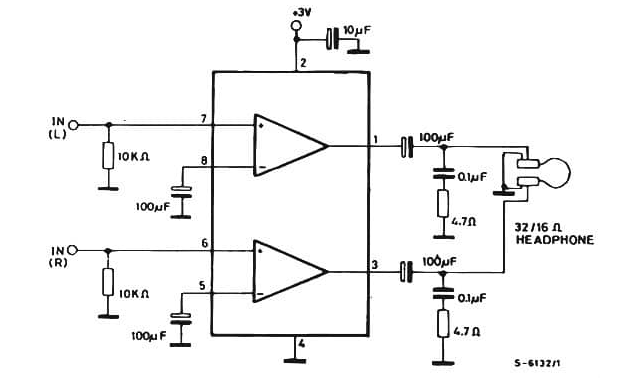

ادغام راه حل های مقرون به صرفه TDA2822 برای قابلیت حمل

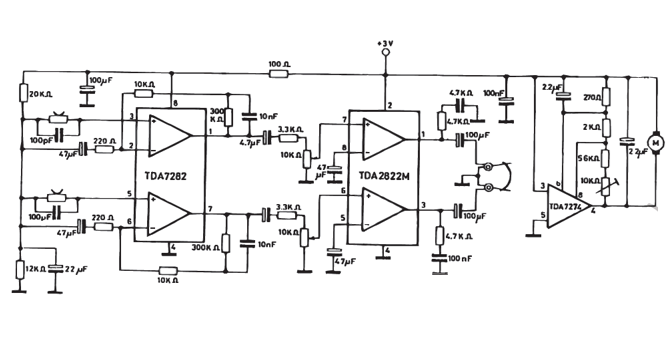

بازیکنان کاست استریو 3 ولت را با کنترل سرعت موتور و TDA2822 تقویت کنید

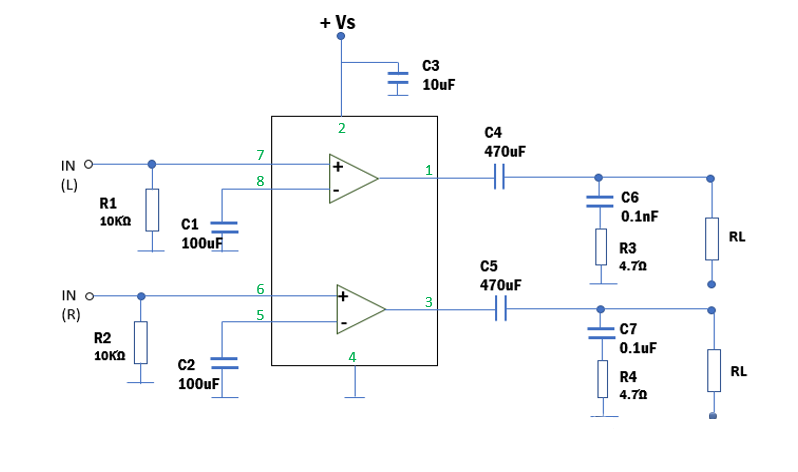

اصل کار تقویت TDA2822

برای ساختن یک مدار تقویت کننده با TDA2822 که به راحتی کار می کند ، روی ایجاد اتصالات دقیق تمرکز کنید.به طور خاص ، کانال صوتی سمت چپ باید به پین ​​1 از طریق C4 هدایت شود ، و کانال سمت راست با استفاده از C5 به پین ​​3 هدایت شود.این خازن ها به عنوان دستگاه های اتصال دهنده فعال عمل می کنند و جریان مستقیم را فیلتر می کنند در حالی که به سیگنال های صوتی متناوب اجازه می دهند تا یکپارچه عبور کنند.برای حفظ یکپارچگی سیگنال و کاهش بازخورد یا نوسان ، پین های وارونه باید از طریق خازن به زمین وصل شوند.در همین حال ، ورودی های غیر معکوس باید به طور ایمن به منابع صوتی متصل شوند ، وضوح صدا را ترویج می کنند و تحریف را کاهش می دهند.

عملکرد TDA2822 به تنظیمات قدرت آن وابسته است.پین 2 برای عملکرد یکپارچه نیاز به اتصال مستقیم به منبع تغذیه دارد ، در حالی که پین ​​4 باید زمین جامد ایجاد کند.Secure Grounding یک مرجع پایدار ایجاد می کند و عملکرد صاف تقویت کننده را تقویت می کند.معرفی یک خازن اضافی بین VCC و سطح زمین می تواند به طور قابل توجهی اختلالات الکترومغناطیسی و سایر صداهای را کاهش دهد و منجر به یک سیگنال صوتی خالص تر شود.غالباً می توانید توجه داشته باشید که یک رویکرد متفکرانه برای تنظیم برق به طور قابل توجهی سر و صدای ناخواسته را کاهش می دهد ، و تفاوت های دستیابی به ورودی های انرژی تمیز را در سیستم های الکترونیکی ظریف برجسته می کند.

اگرچه تنظیم اساسی TDA2822 از نظر تقویت امیدوار کننده است ، تنظیم دقیق بر اساس بینش های دستی می تواند عملکرد آن را به میزان قابل توجهی تقویت کند.آزمایش با مقادیر مختلف خازن می تواند پاسخ فرکانس را افزایش دهد ، و تقویت کننده را به ویژگی های صوتی خاص تنظیم کند.علاوه بر این ، اضافه کردن مؤلفه هایی مانند غرق گرما در رسیدگی به سطح گرما ، جلوگیری از دمای بیش از حد و طولانی تر شدن طول عمر دستگاه کمک می کند.با استفاده از آزمایش و خطا ، تنظیم شرایط محیطی و مشخصات مؤلفه با بینش های متخصص ، تقویت عملکرد برتر و تطبیق پذیری.

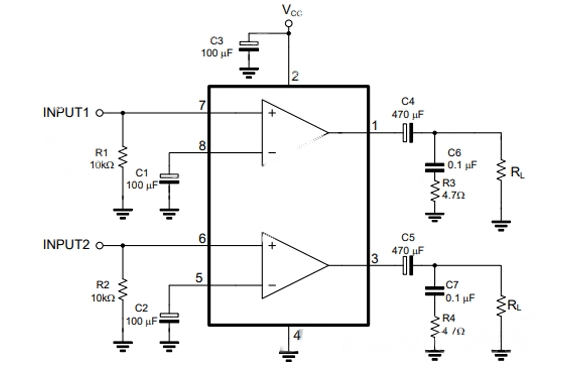

تسلط بر تقویت کننده TDA2822

برای باز کردن کامل پتانسیل تقویت کننده TDA2822 در اقدامات صوتی خود ، درک کاربرد ظریف آن بسیار مهم است.این راهنما شما را از طریق یک طرح مدار معمولی هدایت می کند ، و از جزئیات غنی تعبیه شده در برگه داده TDA2822 استفاده می کند.

با کانال صوتی سمت چپ شروع کنید و خروجی صوتی سمت چپ را با استفاده از یک خازن الکترولیتی که به عنوان C4 مشخص شده است ، به پین ​​خروجی تقویت کننده وصل کنید.این خازن به طرز هنری سیگنال صوتی را به بلندگو شما زوج می کند ، در حالی که به طور دقیق و مؤلفه های DC را مسدود می کند.برای تهیه تجربه صوتی مناسب ، از یک استراتژی موازی استفاده کرده و خروجی صوتی مناسب را به پین ​​3 خروجی ، با استفاده از خازن الکترولیتی دیگر ، C5 پیوند دهید.این تنظیم هر دو کانال را هماهنگ می کند و به یک تجربه صوتی متعادل می رسد.

زمینی مؤثر به طور قابل توجهی باعث کاهش سر و صدا و اختلال در مدار دفع می شود.مستقیماً در اطراف پین های ورودی معکوس ، پین 5 و پین 8 ، از طریق خازن های الکترولیتی که به عنوان فیلترها عمل می کنند ، سیگنال های ورودی را با تثبیت تثبیت می کنند.در مورد پین های ورودی غیر معکوس-Pin 7 برای کانال چپ و پین 6 برای راست-آنها را به منابع ورودی صوتی خود متصل کنید ، بنابراین نقشه اصلی سیگنال را نقشه برداری می کنید.

با دقت IC را با جاه طلبی های صوتی خود نیرو دهید.پین 2 از TDA2822 را به یک منبع تغذیه DC که مطابق با مشخصات پروژه شما است ، تنظیم کنید.اطمینان حاصل کنید که پین ​​4 به زمین می پیوندد تا مدار برق را مصرف کند.برای تقویت قدرت و استحکام تقویت کننده.یک خازن فیلتر (C3) را با پل VCC (پین 8) و زمین ادغام کنید.این خازن هرگونه منبع تغذیه را خنثی می کند ، بنابراین خروجی صوتی را پالایش می کند.با اجرای این روشها ، شما نه تنها یک مدار تقویت صدا و ماهر را ایجاد می کنید بلکه آن را برای سازگاری یکپارچه در نوآوری های صوتی خود نیز برجسته می کنید.

معادل ها و گزینه های دیگر برای TDA2822

مدلهای معادل

• C4556C

• NJM4560

مدلهای معادل

• LM386

• AD620

• IC6283

• JRC45558

• CXA1622P

• TDA8542

• TPA3138D2PWP

• TDA2824

• Tea2025b

• Tea2025d

• BA534

• TDA7268

• TDA8547

• cxa1634p

استفاده از TDA2822

تقویت رادیوهای AM و FM

TDA2822 غالباً برای تقویت سیگنال های صوتی در رادیوهای AM و FM استفاده می شود و صدای قوی را از دستگاه های جمع و جور تحویل می دهد.تنظیم دقیق مدارهای تقویت کننده به کاهش سطح سر و صدا کمک می کند و در نتیجه خروجی صوتی واضح تر و طنین انداز تر به وجود می آید.می توانید متوجه شوید که تنظیم اجزای سازنده برای دستیابی به یک خروجی متعادل ، یک تجربه شنوایی غنی تر را به حداقل می رساند و ضمن به حداقل رساندن اعوجاج.

صدا در بازیکنان قابل حمل

در دستگاه های صوتی قابل حمل ، TDA2822 به طور قابل توجهی کیفیت صدا را بالا می برد.راندمان آن برای اسباب بازی های باتری مناسب است و ضمن حفظ انرژی ، صدای رضایت بخش را ارائه می دهد.با شخصی سازی تنظیمات سود برای ویژگی های منحصر به فرد فایلهای مختلف صوتی ، شنوندگان می توانند از عمق صدا شبیه به سیستم های بزرگتر لذت ببرند و یک محیط شنوایی پر جنب و جوش ایجاد کنند.

تقویت صدای کم مصرف

TDA2822 در سناریوهایی که نیاز به تقویت کم مصرف دارند ، برتری دارد و آن را برای برنامه هایی که در آن حفظ باتری بسیار مورد توجه قرار می گیرد ، مانند گوشواره های بی سیم و بلندگوهای قابل حمل ، ایده آل می کند.از طریق طراحی مدار استراتژیک ، می توانید عمر باتری را بدون قربانی کردن حجم صدا یا وضوح ، با هماهنگی با خواسته های برنامه تلفن همراه طولانی کنید.

نوسان سازهای پل وین

در تجهیزات تولید سیگنال ، TDA2822 غالباً به مدارهای نوسان ساز پل وین کمک می کند و امواج سین پایدار را که در برنامه های مختلف آزمایش و اندازه گیری جستجو می شود ، فراهم می کند.با افزایش انتخاب مؤلفه و طراحی مدار ، می توان به عملکرد قابل توجهی دست یافت و تقویت کننده را به عنوان یک دارایی ارزشمند برای تولید دقیق فرکانس صوتی برجسته کرد.

تقویت کننده برق صوتی

TDA2822 به طور موثر به عنوان یک تقویت کننده برق صوتی عمل می کند ، که در رانندگی بلندگوهای کوچک مهارت دارد.تطبیق صحیح امپدانس بلندگو و پیکربندی تقویت کننده کاربران را قادر می سازد تا بدون به خطر انداختن کیفیت صدا ، به اوج بازده برسند.ماهیت همه کاره TDA2822 امکان تنظیمات صوتی ساده و پیچیده را فراهم می کند و انعطاف پذیری کافی در طراحی و استفاده را ارائه می دهد.

افزایش سیگنال های صوتی

TDA2822 در تقویت قدرت سیگنال صوتی مؤثر است و آن را به عنوان یک دارایی ارزشمند در پروژه هایی که خواستار افزایش سطح صدا هستند ، قرار می دهد.شما می توانید با ارائه وضوح و پیش بینی افزایش یافته ، از ظرفیت تراشه برای بهبود تلاشهای صوتی آن قدردانی کنید.با ترکیب مکانیسم های بازخورد و اطمینان از مدار کارآمد ، می توان به تقویت صدای برتر یادآور سیستم های پیچیده تر دست یافت.

پایان

اکتشاف OP-AMP TDA2822 در این مقاله بر نقش فعال آن در تکامل فناوری تقویت صوتی تأکید دارد.TDA2822 با پیکربندی دو کانال ، عملکرد ولتاژ کم و توانایی تولید صدای شفاف و با کیفیت بالا ، به عنوان شهادت پیشرفت در طراحی تقویت کننده صوتی است.این نشان می دهد که چگونه نوآوری های فنی می توانند به طور یکپارچه در الکترونیک مصرفی ادغام شوند و تجربه شنوایی را بدون به خطر انداختن در بهره وری انرژی یا سادگی طراحی تقویت می کنند.دانستن عملکردهای دقیق و کاربردهای عملی چنین AMPS نه تنها دانش فنی ما را گسترش می دهد بلکه تعامل ما را با فناوری هایی که ما را احاطه کرده است غنی می کند.تسلط بر قابلیت های TDA2822 می تواند امکانات جدیدی را در مهندسی صوتی باز کند و ترکیبی از خلاقیت و دقت را که الکترونیک مدرن را تعریف می کند ، نشان دهد.
