IC 7447: راهنمای مبدل های BCD تا 7 بخش

IC 7447 در درجه اول برای تبدیل داده های اعشاری با دودویی (BCD) به سیگنالهایی که می توانند نمایشگرهای 7 بخش را هدایت کنند ، استفاده می شود.این تراشه با پردازش ورودی های BCD و ترجمه آنها به خروجی های مربوطه ، می توان به صورت بصری اعداد 0 تا 9 را در این نمایشگرها نشان داد.در این مقاله به بررسی توابع دقیق ، پیکربندی PIN و ویژگی های عملیاتی IC 7447 می پردازیم که بینش های ارزشمندی را برای همه افراد درگیر در پروژه های مادربرد ارائه می دهد.

کاتالوگ

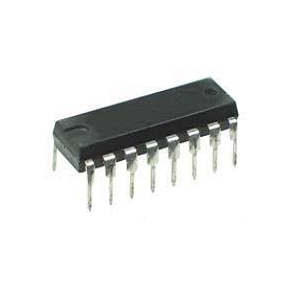

نمای کلی IC 7447

IC 7447 به عنوان یک قطعه تعیین کننده در خانواده منطق 74xx ، که اغلب در طیف برنامه های دیجیتالی از جمله ماشین حساب ، پیشخوان ، ساعت و سیستم های اندازه گیری مورد استفاده قرار می گیرد ، قرار دارد.عملکرد اصلی آن رمزگشایی ورودی های BCD (باینری رمزگذاری شده) برای نمایشگرهای 7 بخش است و تسهیل تبدیل داده های باینری به قالب های به راحتی قابل تفسیر است.این IC که در یک بسته دو خطی 14 پین قرار گرفته و دارای یک خروجی جمع کننده باز 15 ولت است ، این IC یک توالی باینری چهار بیتی را به اعداد اعماق اعم از 0 تا 9 ترجمه می کند.

ساده بودن و قابلیت اطمینان IC 7447 آن را به عنوان یک مؤلفه پایه در مدارهای دیجیتال در سطح جهان تعیین می کند.در ساعت ها و پیشخوان های دیجیتال ، این IC ارائه واضح داده های عددی را برای وضوح و دقت در فناوری امکان پذیر می کند.در سیستم های پیچیده مانند دستگاه های اندازه گیری چند منظوره ، درک زمان بندی و توالی منطقی می تواند بر عملکرد تأثیر بگذارد ، مهارت هایی که معمولاً در طول آزمایش تکراری بالغ می شوند.توانایی تشخیص و پیمایش در این ظرافت ها ، تلاشهای اجرای ساده را برای فرصت هایی برای طراحی و بهینه سازی کارآیی بالا می برد.

از نظر فنی ، IC 7447 نمایندگی داده های مؤثر را تسهیل می کند ، و به عنوان پلی بین ورودی های باینری خام و پتانسیل بیانگر اعداد اعشاری خدمت می کند.این ترجمه یک کار فنی صرف نیست بلکه تعامل با دستگاه ها را تقویت می کند.تنظیمات کوچک در اجرای ، مانند اصلاح جریان درایو برای نمایشگرها ، می تواند کیفیت خروجی و عمر مؤلفه را به شدت تغییر دهد و جوهر یادگیری تجربی و تکراری را در الکترونیک برجسته کند.

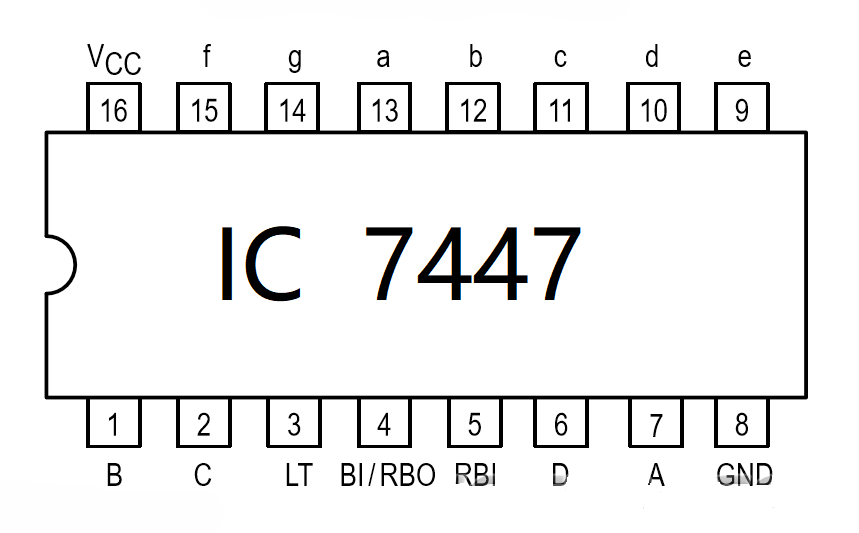

پیکربندی پین IC 7447

پین	شرح
1	ورودی BCD B
2	ورودی BCD C
3	تست لامپ
4	خروجی RB
5	ورودی RB
6	ورودی BCD D
7	BCD ورودی
8	زمین
9	خروجی 7 بخش E
10	خروجی 7 بخش D
11	خروجی 7 بخش C
12	خروجی 7 بخش B
13	7-بخش یک خروجی
14	خروجی 7 بخش G
15	خروجی 7 بخش F
16	VCC - عرضه مثبت

چگونه IC 7447 در مدارهای دیجیتال عملکرد می کند؟

مدار درایور نوعی منطق ترکیبی است که برای ترجمه چندین سیگنال ورودی به خروجی های خاص طراحی شده است.هدف اصلی آن اطمینان از مطابقت دقیق با مقادیر ورودی به روشی سیستماتیک و قابل پیش بینی است.به عنوان مثال ، IC 7447 ، یک رمزگذار بخش BCD-TO-7 ، این عملکرد را با تبدیل ورودی های اعشاری با دودویی رمزگذاری شده (BCD) به خروجی های اعشاری قابل تشخیص بصری انجام می دهد.این فرایند به اصول جبر بولی و عملکرد دروازه های منطقی برای انجام کارآمد این تبدیل ها متکی است.

عملکرد یک صفحه نمایش 7 بخش شامل یک رابطه ساده بین ورودی ها و خروجی ها است.این سیستم در چهار خط ورودی قرار می گیرد ، که رمزگشایی برای کنترل هفت خط خروجی پردازش می کند.در داخل IC 7447 ، رمزگذار داده های ورودی BCD را به فرمی تبدیل می کند که مستقیماً صفحه نمایش 7 بخش را هدایت می کند.هر ترکیب ورودی از قبل نقشه برداری شده است تا بخش های خاص صفحه نمایش را روشن کند و اعداد یا کاراکترهای مورد نظر را تشکیل دهد.این نقشه برداری تضمین می کند که عملکرد صفحه نمایش به طور قابل اعتماد و مداوم و بدون کنترل خارجی اضافی انجام می شود.

یکی از ویژگی های مهم IC 7447 توانایی آن در رسیدگی به این تبدیل در داخل است.تراشه به طور خودکار مکمل های لازم از ورودی های BCD را ایجاد می کند و نیاز به برنامه نویسی خارجی یا مدارهای اضافی را از بین می برد.این قابلیت داخلی فرآیند نمایش اطلاعات را ساده می کند ، زیرا تراشه داده ها را به صورت فرمی تهیه می کند که صفحه نمایش 7 بخش به راحتی می تواند تفسیر کند.در نتیجه ، یک راه حل ساده و کارآمد برای تبدیل ورودی های دیجیتال به خروجی های قابل خواندن ارائه می دهد.

تبدیل بخش BCD-to-7 از طریق IC 7447

IC 7447 تراشه ای است که برای کنترل نمایشگرهای متداول 7 بخش مانند Kingbright SA03 استفاده می شود.این یک ورودی باینری 4 بیتی را به شماره های نمایش داده شده در ماژول 7 بخش تبدیل می کند.ورودی 4 بیتی دارای برچسب D ، C ، B و A است که هر بیت یک مقدار را نشان می دهد: D مکان 8 ، C مکان 4 است ، B مکان 2 است و A مکان 1 است.این ورودی ها معمولاً از یک پیشخوان باینری تهیه می شوند.هنگامی که ورودی بین 0000 (باینری برای 0) و 1001 (باینری برای 9) باشد ، IC عدد صحیح را روی صفحه نمایش می دهد.این به عنوان اعشاری با دودویی (BCD) شناخته می شود.اگر ورودی بالاتر از 1001 باشد ، IC مقادیر نادرست یا تعریف نشده روی صفحه را خروجی می کند.شما می توانید این خروجی ها را با استفاده از جدول حقیقت در برگه داده IC بررسی کنید.پین های کنترل در IC دارای برچسب BI/RBO ، RBI و LT ​​هستند.این موارد برای خالی کردن ، خالی کردن بسته بندی و آزمایش صفحه نمایش استفاده می شود.برای کارکرد IC به طور عادی ، این پین ها را به منبع تغذیه 5 ولت وصل کنید.

راه اندازی اساسی

برای تنظیم مدار ، با اتصال برق شروع کنید.پین 16 (VCC) ، پین 3 (LT) ، پین 4 (BI/RBO) و پین 5 (RBI) را به منبع تغذیه 5 ولت وصل کنید تا اطمینان حاصل شود که اجزای آن از قدرت کافی برخوردار هستند.سپس ، پین 8 (GND) را به زمین (0V) وصل کنید تا مدار را تکمیل کرده و یک نقطه مرجع پایدار را ارائه دهید.بعد ، پین های ورودی را پیوند دهید.پین های 1 ، 2 ، 6 و 7 را که به عنوان ورودی های DCBA خدمت می کنند ، به پین ​​های خروجی DCBA مربوطه از پیشخوان خود وصل کنید.این به پیشخوان اجازه می دهد تا سیگنالهایی را که کنترل خروجی صفحه را کنترل می کنند ، ارسال کند.در آخر ، صفحه نمایش را سیم کنید.پین های 9 تا 15 را به بخش های A ، B ، C ، D ، E ، F و G از صفحه نمایش 7 بخش آند مشترک خود وصل کنید.اطمینان حاصل کنید که هر پین به درستی با بخش مربوطه خود مطابقت دارد تا از نمای دقیق رقم در صفحه نمایش اطمینان حاصل شود.

عملیات پیشرفته در مدیریت نمایش

مدارهای یکپارچه مانند 74XX47 برای ساده سازی کنترل و بهبود عملکرد نمایشگرهای چند رقمی طراحی شده اند.این مدارها شامل ویژگی هایی مانند تست لامپ ، ورودی خالی و خالی کردن موج دار هستند که باعث افزایش قابلیت اطمینان ، وضوح و کارآیی نمایش می شود.در تست لامپ عملکرد تمام بخش های صفحه نمایش 7 بخش را به طور همزمان روشن می کند که پین ​​خاص آن با ولتاژ کم فعال شود.این آزمایش به تأیید کمک می کند که تمام بخش ها قبل از استفاده منظم یا در حین نگهداری به درستی کار کنند.این کار به طور مستقل از مقادیر ورودی باینری DCBA کار می کند و آن را به روشی سریع و آسان برای اطمینان از آمادگی نمایش تبدیل می کند.در ورودی خالی اجازه می دهد تا تمام بخش های صفحه نمایش بدون تغییر داده های ورودی خاموش شوند.این ویژگی برای صرفه جویی در قدرت در هنگام عدم تحرک یا برای کاهش درهم و برهمی بینایی در دستگاههایی که ممکن است روشنایی مداوم باشد ، مفید است.این داده های ورودی را ضمن ارائه انعطاف پذیری در مدیریت نمایشگر ، حفظ می کند.

در ورودی خالی ریپ (RBI) وت خروجی خالی Ripple (RBO) سرکوب صفرهای پیشرو در نمایشگرهای چند رقمی را کنترل کنید.به عنوان مثال ، به جای نشان دادن "005" ، نمایشگر نمایش داده می شود "5"این عملکرد تضمین می کند که فقط ارقام معنی دار روشن می شوند.در نمایشگرهای زنجیر شده ، RBO یک IC به RBI بعدی متصل می شود و از سرکوب مداوم صفر در تمام رقم ها اطمینان حاصل می کند.کمترین قابل توجه RBI به یک ولتاژ بالا متصل است تا فقط در صورت لزوم صفر را نشان دهد.این ویژگی ها برای بهبود عملکرد نمایشگرهای دیجیتال با هم کار می کنند.آنها از قابلیت اطمینان عملیاتی ، صرفه جویی در انرژی و وضوح اطلاعات عددی اطمینان می دهند.شکل های زیر رابطه بین تنظیمات ورودی (DCBA ، RBI و LT) و خروجی مربوطه در یک صفحه نمایش 7 بخش را نشان می دهد ، و برجسته می کند که چگونه ویژگی هایی مانند خالی کردن ریپل و تست لامپ بر صفحه نمایش تأثیر می گذارد.

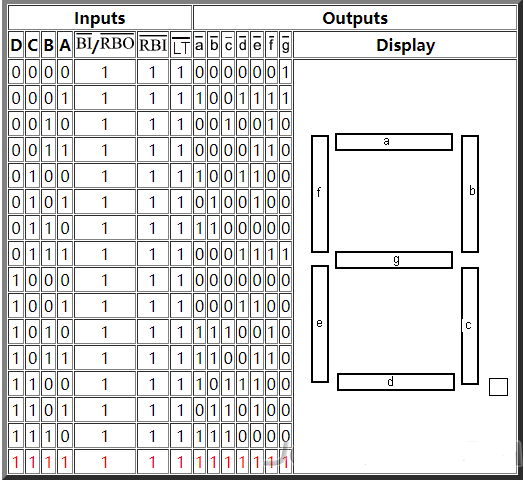

جدول ورودی و خروجی نمایش 7 بخش

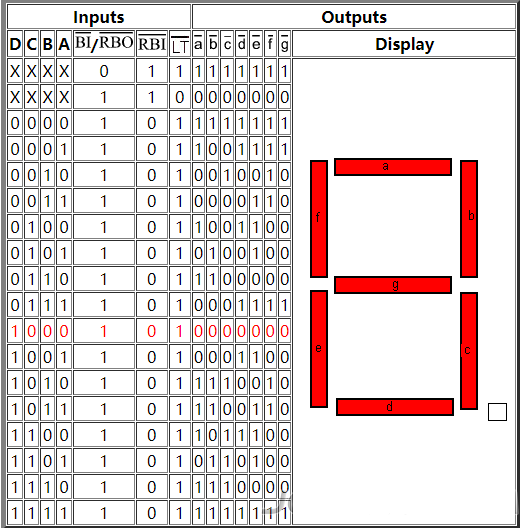

7-SEPIED DISPLAY RIPPLE BLANKING و TEST LAMP

ویژگی ها و مشخصات IC 7447

• از یک ولتاژ گسترده پشتیبانی می کند و انعطاف پذیری بیشتری را ارائه می دهد.

• قادر به عملکرد مؤثر در شرایط مختلف محیطی.

• مقاومتهای کشش داخلی ضرورت اجزای خارجی را حذف می کنند.

• دیودهای گیره ورودی گنجانده شده است ، و خاتمه با سرعت بالا را غیر ضروری می کند.

• خروجی ها با قابلیت جمع آوری باز طراحی شده اند.

• ورودی BCD (باینری رمزگذاری شده) را به یک صفحه نمایش 7 بخش تبدیل می کند و به اعداد 0 تا 9 نشان می دهد.

• دارای چهار خط ورودی و هفت خط خروجی برای عملکرد است.

• هر بسته شامل یک 7447 IC است.

• تراشه با شناسه "7447" مشخص شده است.

• بر روی منبع تغذیه 5 ولت ، با دامنه قابل قبول بین 4.75 ولت و 5.25 ولت کار می کند.

• همراه با 14 تا 16 پین در قالب بسته بندی دو خط (DIP).

پایان

IC 7447 بخش مهمی از نمایش اعداد در نمایشگرهای 7 بخش با تغییر داده های اعشاری با دودویی به یک قالب قابل خواندن است.سودمندی و ویژگی های مفید آن ، آن را برای بسیاری از پروژه های الکترونیکی دیجیتال ، از پیشخوان های اساسی گرفته تا سیستم های پیشرفته ، به یک انتخاب مشترک تبدیل می کند.یادگیری نحوه عملکرد آن می تواند طراحی و عملکرد نمایشگرهای دیجیتال را بهبود بخشد.
