EPM7160ELC84-15: برگه داده ، ویژگی ها ، Pinout ، برنامه نویسی و برنامه ها

این راهنما همه چیز در مورد EPM7160ELC84-15 ، یک تراشه ویژه است که به ساخت مدارهای منطق دیجیتال سفارشی کمک می کند.شما می توانید آن را با استفاده از اتصال JTAG برنامه ریزی کنید و حتی آن را در حالی که قبلاً در سیستم شما نصب شده است ، به روز کنید.همچنین دارای ویژگی های امنیتی برای محافظت از طراحی شما است.در این مقاله همه چیز در مورد تراشه ، از جمله طرح پین آن ، ویژگی ها ، کاربردها و نحوه برنامه ریزی آن توضیح داده شده است.این که آیا شما روی ماشین ها ، اتومبیل ها یا تجهیزات شبکه کار می کنید ، این راهنما به شما کمک می کند تا درک کنید که چرا این تراشه مفید است.

کاتالوگ

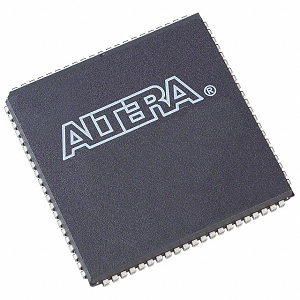

نمای کلی EPM7160ELC84-15

در EPM7160ELC84-15 بخشی از سری CPLD های MAX MAX 7000 اینتل است که از معماری پیشرفته نسل دوم Altera Max استفاده می کند.این دستگاه ها ، ساخته شده با فناوری CMOS با سطح بالا ، برای اجرای مدار منطق دیتای با چگالی بالا و با کارایی بالا تنظیم شده اند.این مدل دارای 160 ماکروسل است و تقریباً 3،200 دروازه قابل استفاده را در اختیار شما قرار می دهد و نیازهای سیستم های دیجیتالی پیچیده را برآورده می کند.این کشور با عرضه 5 ولت کار می کند ، با تأخیر معمولی پین به پین ​​15 نانومتر ، امکان پیشخوان تا 175.4 مگاهرتز را فراهم می کند و از پردازش سریع سیگنال و عملکرد سیستم کارآمد اطمینان می دهد.این CPLD از طریق یک رابط JTAG یکپارچه ، که مطابق با IEEE STD است ، از برنامه نویسی در سیستم و برنامه ریزی مجدد پشتیبانی می کند.1149.1 ، افزایش انعطاف پذیری و سهولت به روزرسانی پس از نصب.همچنین یک ویژگی بیت امنیتی برای جلوگیری از کپی غیرمجاز از داده های پیکربندی ، یک افزودنی ارزشمند برای محافظت از مالکیت معنوی ارائه می دهد.

اگر به دنبال تأمین امنیت هر آنچه به کسب و کار خود نیاز دارید ، اکنون زمان مناسبی برای قرار دادن سفارش فله با ما است.ما آماده هستیم تا به شما در صرفه جویی در وقت ، کاهش هزینه ها کمک کنیم و دقیقاً آنچه را که لازم دارید دریافت کنید.

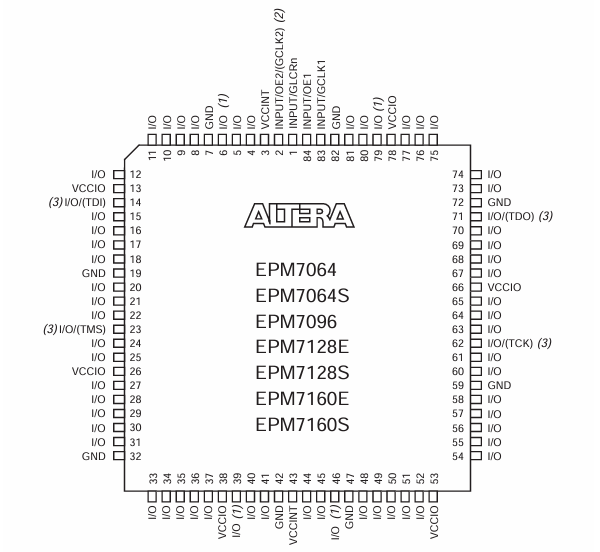

نمودار Pinout EPM7160ELC84-15

نمودار pinout برای EPM7160ELC84-15 دستگاه طرح و عملکرد فیزیکی 84 پین خود را در یک بسته PLCC (حامل تراشه سرب پلاستیک) نشان می دهد.نمودار پیکربندی مربعی را نشان می دهد ، جایی که به هر پین یک برچسب خاص اختصاص داده می شود که عملکرد آن را نشان می دهد ، مانند I/O (ورودی/خروجی) ، GND (زمین) ، یا VCCIO (ولتاژ I/O را تأمین کنید).پین هایی با عنوان I/O خطوط ورودی دیجیتال یا خروجی قابل تنظیم را نشان می دهد ، که برای واسط با سایر دستگاه ها در یک مدار استفاده می شوند. VCCIO پین ها ولتاژ را به بانک های I/Oوت GND پین ها مرجع زمین را ارائه می دهند.پین های عملکرد خاص شامل TDIبا TDOبا TMSوت TCK، که برای jtag برنامه نویسی و آزمایش اسکن مرزی.علاوه بر این ، پین ها دوست دارند input1/clk1 وت input2/clk2 ورودی های ساعت یا سیگنال کنترل برای زمان بندی منطق داخلی تعیین شده اند.

مدل های CAD EPM7160ELC84-15

نماد EPM7160ELC84-15

ردپای EPM7160ELC84-15

مدل 3D EPM7160ELC84-15

ویژگی های EPM7160ELC84-15

• منطق چگالی بالا: EPM7160ELC84-15 160 ماکروسل و تقریباً 3200 دروازه قابل استفاده را ارائه می دهد و این امر را برای طرح های دیجیتالی پیچیده بسیار مناسب می کند.این چگالی امکان ادغام چندین توابع را در یک دستگاه واحد فراهم می کند و طرح های مدار فشرده تر و کارآمدتر را تسهیل می کند.

• عملکرد سریع: با حداکثر تأخیر در انتشار 15 نانومتر و امکان پشتیبانی از فرکانسهای عملیاتی تا 100 مگاهرتز ، این CPLD پردازش سریع سیگنال و عملکرد پر سرعت را برای برنامه های حساس به زمان تضمین می کند.

• قابلیت برنامه نویسی در سیستم (ISP): دارای یک IEEE Std داخلی.رابط 1149.1 (JTAG) ، دستگاه از برنامه نویسی در سیستم پشتیبانی می کند.این قابلیت امکان برنامه ریزی و برنامه ریزی مجدد دستگاه را فراهم می کند ، و انعطاف پذیری را برای به روزرسانی ها و تغییرات عملکردی بدون نیاز به جایگزینی فیزیکی فراهم می کند.

• رابط Multivolt ™ I/O : رابط Multivolt I/O از ولتاژهای مختلف عملیاتی پشتیبانی می کند و باعث می شود CPLD با سطح منطق 5.0 ولت ، 3.3 ولت و 2.5 ولت سازگار باشد.این ویژگی باعث می شود دستگاه در سیستم های ولتاژ مختلط استفاده شود و سازگاری آن را با محیط های الکترونیکی مختلف تقویت کند.

• پیکربندی I/O انعطاف پذیر: این 64 پین I/O قابل برنامه ریزی را ارائه می دهد که گزینه های رابط همه کاره را ارائه می دهند.این انعطاف پذیری برای برنامه هایی که نیاز به انواع تنظیمات ورودی/خروجی دارند ، پشتیبانی می کند و از طیف گسترده ای از اتصال و عملکرد پشتیبانی می کند.

• حافظه مبتنی بر EEPROM: با استفاده از فناوری EEPROM برای ذخیره سازی پیکربندی ، CPLD را می توان تا 100 بار دوباره برنامه ریزی کرد.این حافظه غیر فرار تضمین می کند که دستگاه پیکربندی خود را حتی پس از چرخه برق برای قابلیت اطمینان و سهولت در نگهداری حفظ کند.

• ویژگی های امنیتی: این دستگاه شامل یک بیت امنیتی است که از دسترسی غیرمجاز به منطق برنامه ریزی شده ، محافظت از مالکیت معنوی و جلوگیری از دستکاری جلوگیری می کند ، که برای برنامه های کاربردی در محیط های حساس به امنیت مفید است.

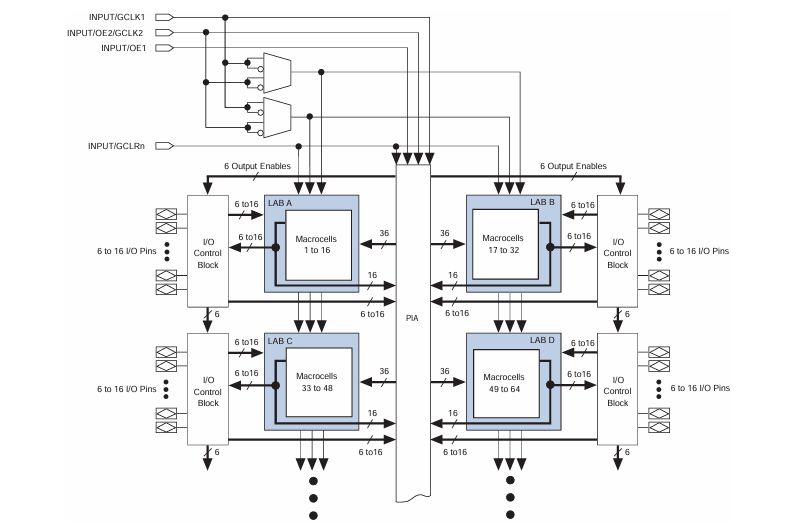

نمودار بلوک EPM7160ELC84-15

نمودار بلوک EPM7160ELC84-15، نمایانگر یک معماری داخلی با ساختار یافته از چهار است بلوک های آرایه منطق (آزمایشگاه ها) دارای برچسب بوهابا شرحبا جفوت دبشرهر آزمایشگاه شامل 16 ماکروسل، ساخت در کل 64 ماکروسل، که واحدهای ساختمان برای ایجاد توابع منطقی هستند.این ماکروسل ها می توانند با استفاده از اتصالات قابل برنامه ریزی و سیگنال های کنترل ، منطق ترکیبی یا ثبت شده را پیاده سازی کنند.در مرکز ، آرایه اتصال دهنده قابل برنامه ریزی (PIA) به عنوان ستون فقرات ارتباطی خدمت می کند و مسیریابی انعطاف پذیر سیگنال ها را امکان پذیر می کند آزمایشگاهها وت I/O پینهر آزمایشگاه با 36 خط ورودی و 16 خط خروجی به PIA متصل می شود و از درجه بالایی از اتصال منطقی اطمینان می دهد.در اطراف حاشیه ، بلوک های کنترل I/O سیگنال های ورودی و خروجی را مدیریت کنید ، بین 6 تا 16 پین I/O در هر طرف ، که مستقیماً با سیستم خارجی رابط می کنند.همچنین سیگنال های کنترل جهانی مانند Clock (GCLK1 ، GCLK2) ، Enable Enable (OE1) و Clear (GCLRN) را برای کنترل منطق هماهنگ و متمرکز توزیع می کند.این سیگنال ها را می توان از طریق مولتیپلکسرها هدایت کرد تا انعطاف پذیری و کارآیی طراحی را فراهم کند.

مشخصات EPM7160ELC84-15

نوع	پارامتر
سازنده	Altera/Intel
سری	MAX® 7000
بسته بندی	لوله
وضعیت جزئی	منسوخ
نوع قابل برنامه ریزی	ee pld
زمان تأخیر TPD (1) حداکثر	15 نانومتر
عرضه ولتاژ - داخلی	4.75V ~ 5.25V
تعداد عناصر/بلوک های منطقی	10
تعداد ماکروسل	160
تعداد دروازه ها	3200
تعداد I/O	64
دمای عملیاتی	0 درجه سانتیگراد 70 درجه سانتیگراد (TA)
نوع نصب	سطح سطح
بسته / مورد	84-LCC (J-Lead)
بسته دستگاه تأمین کننده	84-PLCC (29.31x29.31)
شماره محصول پایه	EPM7160

برنامه های EPM7160ELC84-15

اتوماسیون صنعتی

در اتوماسیون صنعتی ، EPM7160ELC84-15 برای کنترل منطق در کنترل کننده های منطقی قابل برنامه ریزی (PLC) ، کنترل کننده های موتور و رابط های حسگر استفاده می شود.توانایی آن در رسیدگی به عملیات منطق پیچیده و سوئیچینگ سریع I/O باعث می شود که برای کارهای اتوماسیون که نیاز به کنترل و زمان بندی دقیق دارند ، ایده آل شود.

سیستم های تعبیه شده

این CPLD در سیستم های تعبیه شده که در آن فضا و راندمان انرژی مهم هستند مفید است.این برنامه ها در روباتیک ، دستگاه های اینترنت اشیاء (IoT) و الکترونیک مصرفی پیدا می کند ، جایی که قابلیت برنامه نویسی آن امکان سفارشی سازی و سازگاری با نیازهای عملکردی خاص را فراهم می کند.

ارتباطات از راه دور

این دستگاه در تجهیزات ارتباطات از راه دور مانند روترها و سوئیچ ها برای مدیریت زمان بندی ، مسیریابی داده ها و مدیریت پروتکل به کار می رود.عملکرد و توانایی پر سرعت آن در سطح ولتاژ مختلف ، آن را برای زیرساخت های شبکه مناسب می کند که نیاز به قابلیت اطمینان و توان داده بالایی دارد.

الکترونیک خودرو

در بخش خودرو ، EPM7160ELC84-15 از برنامه های موجود در سیستم های سرگرمی ، ماژول های کنترل بدن و واحدهای مدیریت موتور پشتیبانی می کند.استحکام CPLD و پشتیبانی از طیف گسترده ای از ولتاژهای ورودی/خروجی به آن اجازه می دهد تا در شرایط خواستار محیط های خودرو قابل اعتماد باشد.

دستگاه های پزشکی

CPLD همچنین در فن آوری تجهیزات پزشکی ، به ویژه در تجهیزات تشخیصی و سیستم های نظارت بر بیمار اعمال می شود.ویژگی های امنیتی آن و عملکرد پایدار در شرایط مختلف محیطی اطمینان حاصل می کند که می تواند برنامه های حساس و مراقبت های بهداشتی را به طور ایمن و کارآمد کنترل کند.

قسمتهای مشابه EPM7160ELC84-15

• EPM7160EQC100-20

• EPM7160ELI84-20

• EPM7160EQC100-12

مراحل برنامه نویسی EPM7160ELC84-15

برنامه نویسی EPM7160ELC84-15 ، CPLD از سری Max 7000 Intel ، شامل یک فرآیند ساختاری است تا اطمینان حاصل شود که دستگاه مطابق با مشخصات عملکرد دارد.در اینجا مراحل مربوط به برنامه نویسی این CPLD آورده شده است:

1. ورودی طراحی: با استفاده از یک زبان توصیف سخت افزاری (HDL) مانند VHDL یا Verilog یا یک ابزار ضبط شماتیک گرافیکی برای ایجاد طراحی منطق دیجیتال خود شروع کنید.این مرحله اولیه پایه و اساس عملکردی را که می خواهید در CPLD اجرا کنید ، قرار می دهد.استفاده از نرم افزار طراحی سازگار با سری Max 7000 ، مانند کوارتوس II Altera یا Max+Plus II ، که ابزاری برای برنامه نویسی ، تدوین و شبیه سازی طراحی شما فراهم می کند.

2. تدوین و شبیه سازی: طراحی خود را برای ترجمه کد HDL یا شماتیک به یک قالب باینری که CPLD می تواند اجرا کند ، کامپایل کنید.این مرحله همچنین هرگونه خطای نحوی را بررسی می کند و تضمین می کند که منطق نیازهای طراحی را برآورده می کند.طرح کامپایل شده را برای تأیید عملکرد آن شبیه سازی کنید.این شامل اجرای موارد تست در برابر طراحی برای تأیید منطق و زمان آن ، اطمینان از رفتار آن همانطور که انتظار می رود قبل از برنامه ریزی بر روی دستگاه فیزیکی انجام شود.

3. تنظیم سخت افزار برنامه نویسی: EPM7160ELC84-15 را به سخت افزار برنامه نویسی مناسب وصل کنید.این می تواند شامل تنظیم رابط JTAG با دستگاه هایی مانند ByteblasterMV ، MasterBlaster یا USB-Blaster باشد.اطمینان حاصل کنید که CPLD به درستی از آن استفاده کرده و در حالت پیکربندی صحیح برای برنامه نویسی تنظیم شده است ، به طور معمول با استفاده از منبع تغذیه 5.0 ولت.

4- فرآیند برنامه نویسی: نرم افزار برنامه نویسی (مانند برنامه نویس کوارتوس II) را باز کنید و آن را پیکربندی کنید تا EPM7160ELC84-15 را از طریق رابط JTAG تشخیص دهد.پرونده برنامه نویسی مناسب (.pof یا .sof) را در نرم افزار بارگیری کنید.این پرونده ها حاوی داده های طراحی گردآوری شده برای پیکربندی CPLD هستند.دستور برنامه نویسی را در داخل نرم افزار اجرا کنید تا طرح به CPLD منتقل شود.فرآیند را برای هرگونه خطا نظارت کنید و تکمیل برنامه نویسی موفق را تأیید کنید.

5. تأیید: پس از اتمام برنامه نویسی ، یک فرآیند تأیید را انجام دهید تا اطمینان حاصل شود که CPLD به درستی در برنامه مورد نظر خود عمل می کند.این ممکن است شامل انجام تست های اسکن مرزی یا آزمایشات عملکردی در سیستم واقعی که CPLD در آن اجرا شده است.تأیید کنید که تمام عملکردها به صورت طراحی شده انجام می شوند و دستگاه به درستی با سایر مؤلفه های موجود در سیستم تعامل دارد.

مزایای EPM7160ELC84-15

مقرون به صرفه

EPM7160ELC84-15 یک راه حل مقرون به صرفه برای نیاز به قابلیت های منطق پیچیده بدون برچسب قیمت بالای مرتبط با CPLD های جدیدتر یا FPGA است.این امر آن را برای پروژه های حساس به بودجه و برنامه های صنعتی آموزشی یا در مقیاس کوچک جذاب می کند.

پیکربندی غیر فرار

با استفاده از فناوری EEPROM ، EPM7160ELC84-15 پیکربندی برنامه ریزی شده خود را حتی در صورت خاموش بودن برق حفظ می کند.این عدم حجم ، قابلیت اطمینان و سازگاری دستگاه را در عملکرد در چرخه های برق تضمین می کند و نیاز به اجزای حافظه غیر فرار خارجی را از بین می برد.

دامنه ولتاژ عملیاتی گسترده

این دستگاه از دامنه ولتاژ گسترده ای از 4.75 ولت تا 5.25 ولت پشتیبانی می کند ، و از منبع تغذیه مختلف برخوردار است و سازگاری با هر دو طرح قدیمی و جدیدتر را تضمین می کند.این تطبیق پذیری در محیط های ولتاژ مختلط مفید است که در آن اجزای سیستم ممکن است همان سطح ولتاژ استاندارد را به اشتراک نگذارند.

عملکرد قابل اعتماد

این دستگاه با تأخیر انتشار 15 نانومتر و پشتیبانی از فرکانسهای عملیاتی تا 100 مگاهرتز ، عملکرد قابل اعتماد را ارائه می دهد.این امر پردازش به موقع و کارآمد عملیات منطقی را تضمین می کند ، و آن را برای برنامه های حساس به زمان در ارتباطات از راه دور ، الکترونیک خودرو و سیستم های کنترل صنعتی مناسب می کند.

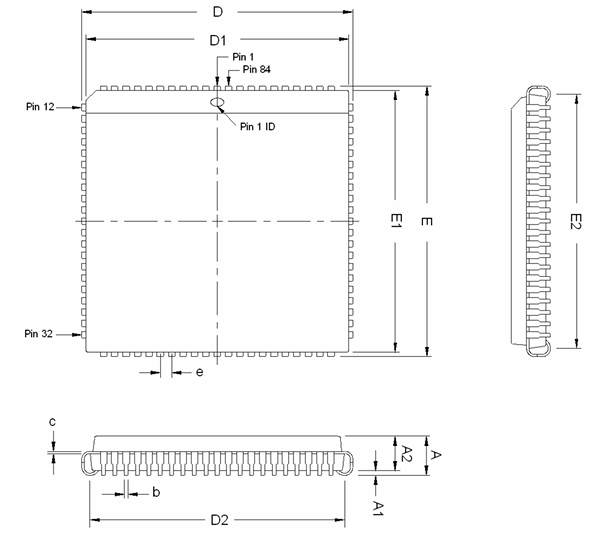

ابعاد بسته بندی EPM7160ELC84-15

جدول ابعاد طرح کلی

نماد	اینچ
	حداقل	نامزد	حداکثر
بوها	0.165	0.172	0.18
A1	0.02	-	-
A2	نوع 0.150
د	1.185	1.190	1.195
D1	1.150	1.154	1.158
D2	1.082	1.110	1.138
اشمیه	1.185	1.190	1.195
E1	1.150	1.154	1.158
E2	1.082	1.110	1.138
شرح	0.013	-	0.021
جف	0.008 تایپ
اشمیه	0.050 تایپ

طرح کلی

تولید کننده EPM7160ELC84-15

EPM7160ELC84-15 توسط تولید می شود شرکت اینتل، یک رهبر جهانی در فناوری نیمه هادی.این CPLD که در ابتدا توسط Altera ساخته شده است ، پس از کسب ALTERA در سال 2015 ، بخشی از نمونه کارها محصول اینتل شد. از آن زمان ، اینتل همچنان تحت حمایت گروه Solutions Problamming خود به حمایت از سری Max 7000 ، از جمله EPM7160ELC84-15 ادامه داده است.مباشرت اینتل از مزایای دستگاه از استانداردهای پیشرفته تولید ، قابلیت اطمینان طولانی مدت و پشتیبانی از اسناد اطمینان می دهد.اگرچه اکنون به عنوان منسوخ طبقه بندی شده است ، میراث اینتل در دستگاه های منطقی قابل برنامه ریزی مانند EPM7160ELC84-15 همچنان در سیستم های میراث و برنامه های تخصصی در سراسر جهان فعالیت می کند.

پایان

EPM7160ELC84-15 به عنوان یک CPLD بسیار توانمند برای مهندسان و طراحان سیستم که به دنبال ادغام منطق مقرون به صرفه با برنامه نویسی انعطاف پذیر هستند ، قرار دارد.حافظه مبتنی بر EEPROM ، تأخیر انتشار سریع و سازگاری با سطح ولتاژ متعدد ، آن را برای محیط های الکترونیکی متنوع مناسب می کند.این دستگاه با حمایت از میراث تولیدی اینتل و ساخته شده با ویژگی هایی مانند Multivolt I/O و JTAG ، این دستگاه علیرغم منسوخ بودن ، در میراث و سیستم های تخصصی خدمت می کند.این که آیا شما در اتوماسیون صنعتی ، برنامه های تعبیه شده یا زیرساخت های مخابراتی کار می کنید ، EPM7160ELC84-15 عملکرد قابل اعتماد و ارزش بلند مدت را ارائه می دهد.
