FPGA EP20K100EFC324-1X: ویژگی ها ، مشخصات ، برنامه ها و راهنمای برنامه نویسی

EP20K100EFC324-1X یک تراشه قابل برنامه ریزی (FPGA) از سری Altera Apex-20Ke® Intel است.این برنامه برای اداره مدارهای پیچیده دیجیتال طراحی شده و از پردازش داده های پر سرعت پشتیبانی می کند.این راهنما ویژگی ها ، مشخصات ، نحوه برنامه ریزی آن و مزایای آن را توضیح می دهد و آن را به یک منبع مفید برای همه تبدیل می کند.

کاتالوگ

نمای کلی EP20K100EFC324-1X

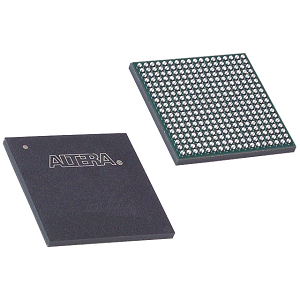

در EP20K100EFC324-1X بخشی از سری Altera Apex-20Ke® Intel است ، یک آرایه دروازه قابل برنامه ریزی در زمینه (FPGA) برای برنامه های منطقی قابل برنامه ریزی با چگالی بالا که نیاز به ادغام پیشرفته سیستم بر روی برنامه (SOPC) دارند.این دستگاه با ادغام 4،160 عنصر منطقی یا سلول و 416 بلوک آرایه منطقی (آزمایشگاه ها) متمایز می شود ، که تنظیمات قابل توجهی را برای طرح های مختلف مدار دیجیتال تسهیل می کند.همچنین دارای مقدار قابل توجهی از حافظه تعبیه شده است که نیازهای ذخیره سازی داده ها را در FPGA مورد نیاز قرار می دهد.EP20K100EFC324-1X EP20K100EFC324-1X بیشتر از 246 پین I/O پشتیبانی می کند و تعداد دروازه قابل توجهی از 263،000 دروازه معادل را ارائه می دهد ، که به طور کارآمد بین 1.71 ولت تا 1.89 ولت کار می کند.این بسته بندی شده در یک آرایه شبکه توپ خوب 324 توپ (FBGA) ، که به ادغام فیزیکی قوی در مجامع الکترونیکی کمک می کند.

EP20K100EFC324-1X انتخاب مناسبی است که شما آماده هستید که سفارشات فله ای را برای پروژه ها یا خطوط تولید خود با ما قرار دهید.

مدل های CAD EP20K100EFC324-1X

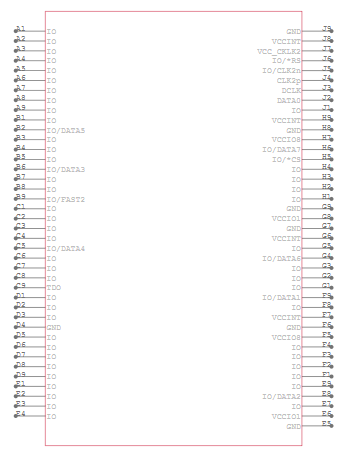

نماد EP20K100EFC324-1X

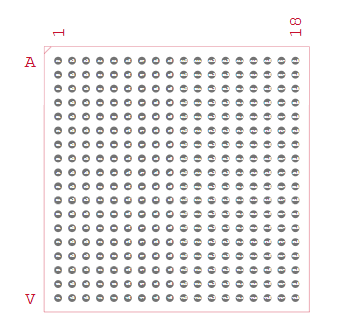

ردپای EP20K100EFC324-1X

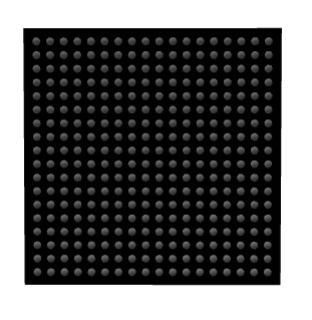

مدل 3D EP20K100EFC324-1X

ویژگی های EP20K100EFC324-1X

• تراکم منطق بالا: FPGA مجهز به 4،160 عنصر منطقی (LES) و 416 بلوک آرایه منطقی (آزمایشگاه ها) است.این چگالی بالای سلولهای منطقی امکان طراحی و اجرای مدارها و سیستم های پیچیده دیجیتال را در یک تراشه واحد فراهم می کند و آن را برای برنامه هایی که نیاز به قابلیت پردازش منطق قوی دارند ، ایده آل می کند.

• حافظه تعبیه شده: با ارائه 53،248 بیت رم ، این FPGA منابع حافظه تعبیه شده قابل توجهی را ارائه می دهد.این ویژگی برای برنامه هایی که نیاز به ذخیره سریع داده ها و بازیابی دارند ، مناسب است و امکان انجام کارآمد کارهای فشرده داده را فراهم می کند.

• قابلیت های گسترده I/O: با 246 پین ورودی/خروجی ، EP20K100EFC324-1X گزینه های جامع اتصال و رابط را تضمین می کند.این طیف گسترده ای از قابلیت های I/O باعث می شود که به راحتی با بسیاری از دستگاه ها و سیستم های خارجی ارتباط برقرار کند و ابزار خود را در مجامع الکترونیکی پیچیده تقویت کند.

• پشتیبانی چند ولتاژ: دستگاه از محدوده ولتاژ هسته ای 1.71 ولت تا 1.89 ولت پشتیبانی می کند و دارای رابط Multivolt ™ I/O است.این امر به FPGA اجازه می دهد تا با سایر مؤلفه های الکترونیکی که در سطوح منطقی مختلف کار می کنند ، از جمله 1.8V ، 2.5V ، 3.3V و 5.0V سازگار باشد و انعطاف پذیری زیادی در طراحی سیستم فراهم کند.

نمودار بلوک EP20K100EFC324-1X

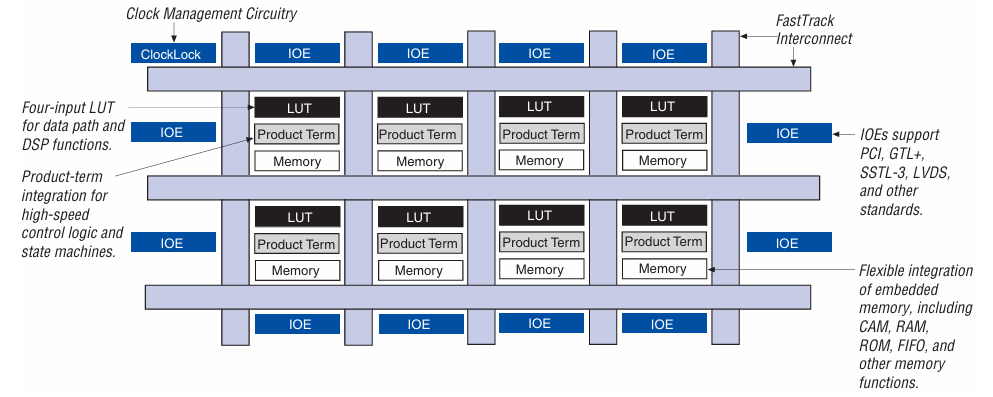

در نمودار بلوک EP20K100EFC324-1X ساختار داخلی یک دستگاه FPGA (آرایه دروازه قابل برنامه ریزی) را نشان می دهد و واحدهای مختلف عملکردی آن را به نمایش می گذارد.این نمودار شامل بلوک های منطقی به هم پیوسته ، عناصر حافظه ، مدیریت ساعت و عناصر I/O است.در هسته اصلی طراحی وجود دارد بلوک های آرایه منطق (آزمایشگاه ها) ، که حاوی است میزهای جستجو (LUTS) و منطق مبتنی بر محصول.این عناصر امکان اجرای منطق انعطاف پذیر را فراهم می کنند ، و باعث می شود FPGA برای منطق کنترل سرعت بالا ، ماشین های حالت و توابع DSP مناسب باشد.در اتصال FastTrack یک مسیر ارتباطی با سرعت بالا بین عناصر منطقی ، از مسیریابی سیگنال کارآمد در سراسر دستگاه فراهم می کند.در مدار مدیریت ساعت ، از جمله ویژگی Clocklock ، با تثبیت و توزیع سیگنال های ساعت در سراسر FPGA ، عملکرد قابل اعتماد و هماهنگ را تضمین می کند.در عناصر ورودی/خروجی (IOES) ، که در اطراف پارچه FPGA قرار دارد ، به عنوان واسط برای ارتباطات خارجی عمل می کند.این IOE از پروتکل های استاندارد چند صنعت مانند پشتیبانی می کند PCIبا GTL+با SSTL-3وت LVDS، این امکان را برای FPGA برای رابط با انواع سیستم های خارجی فراهم می کند.این IOE سازگاری با سطح ولتاژ مختلف و استانداردهای سیگنالینگ را تضمین می کند و باعث افزایش تطبیق پذیری FPGA در برنامه های تعبیه شده می شود. بلوک های حافظه جاسازی شده راه حل های ذخیره سازی انعطاف پذیر را در FPGA ارائه دهید.این عناصر حافظه می توانند به عنوان عمل کنند حافظه قابل دسترسی به محتوا (بادامک) ، حافظه دسترسی تصادفی (رم) ، حافظه فقط خواندنی (رام) ، اولی (FIFO) بافر ، و سایر ساختارهای حافظه.امکان ادغام حافظه به طور مستقیم در پارچه FPGA باعث افزایش کارایی پردازش داده ها ، کاهش وابستگی حافظه خارجی و تأخیر می شود.

مشخصات EP20K100EFC324-1X

نوع	پارامتر
سازنده	این کشور
سری	apex-20ke®
بسته بندی	سینی
وضعیت جزئی	منسوخ
تعداد آزمایشگاه ها/CLBS	416
تعداد عناصر/سلول های منطقی	4160
کل بیت های قوچ	53248
تعداد I/O	246
تعداد دروازه ها	263000
ولتاژ - عرضه	1.71V ~ 1.89V
نوع نصب	سطح سطح
دمای عملیاتی	0 درجه سانتیگراد 85 درجه سانتیگراد (TJ)
بسته / مورد	324 BGA
بسته دستگاه تأمین کننده	324-fbga (19x19)
شماره محصول پایه	EP20K100

برنامه های EP20K100EFC324-1X

شبکه سازی و ارتباطات

این FPGA برای تجهیزات شبکه ای مانند روترها و سوئیچ ها ایده آل است ، جایی که مدیریت مسیریابی داده ها ، پردازش سیگنال و مدیریت پروتکل را مدیریت می کند.چگالی منطق بالا و قابلیت های I/O گسترده آن به آن اجازه می دهد تا از عملیات داده های پیچیده و پر سرعت مورد نیاز در زیرساخت های ارتباطی مدرن پشتیبانی کند.

سیستم های کنترل صنعتی

در بخش صنعت ، EP20K100EFC324-1X در سیستم های اتوماسیون برتری دارد.قابلیت برنامه ریزی و قابلیت پردازش قوی آن ، کنترل و نظارت دقیق را برای افزایش بهره وری عملیاتی و قابلیت اطمینان در فرآیندهای تولید امکان پذیر می کند.

الکترونیک خودرو

FPGA به عنوان یک مؤلفه در برنامه های کاربردی خودرو ، به ویژه در سیستم های پیشرفته کمک به راننده (ADA) و سیستم های سرگرمی در وسایل نقلیه فعالیت می کند.این قدرت پردازش و سازگاری لازم را برای رسیدگی به داده ها و پشتیبانی از ویژگی های پیشرفته مورد نیاز در وسایل نقلیه مدرن فراهم می کند.

لوازم الکترونیکی مصرف کننده

با توجه به انعطاف پذیری و عملکرد بالا ، EP20K100EFC324-1X نیز در الکترونیک مصرفی مانند تلویزیون های با کیفیت بالا و کنسول های بازی یافت می شود.این امر از ویژگی های پیچیده و کمک های پیچیده در کوتاه کردن چرخه توسعه محصول ، برآورده کردن تقاضای سریع بازار الکترونیک مصرفی پشتیبانی می کند.

دستگاه های پزشکی

در حوزه پزشکی ، این FPGA به عملکرد تجهیزات تصویربرداری پزشکی و ابزارهای تشخیصی کمک می کند.توانایی آن در پردازش داده ها با سرعت بالا تضمین می کند که این دستگاه ها می توانند نتایج تشخیصی دقیق و به موقع را برای درمان و تصویربرداری پزشکی مؤثر ارائه دهند.

قطعات مشابه EP20K100EFC324-1X

• EP20K100EFC144-3

• EP20K100EFC144-2

• EP20K100EFC324-2

مراحل برنامه نویسی EP20K100EFC324-1X

برای برنامه ریزی موثر EP20K100EFC324-1X ، عضو سری Apex-20KE® FPGA Altera ، پیروی از یک دنباله ساختاری از مراحل مهم است.این فرآیند تضمین می کند که طراحی شما به صورت مؤثر به فرمی تبدیل شود که FPGA بتواند آن را اجرا کند.در زیر ، من یک رویکرد دقیق برای برنامه نویسی این مدل FPGA ، ادغام مراحل و اصلاحات خاص برای این دستگاه را تشریح می کنم.

1. ورودی طراحی

با ایجاد طرح منطق دیجیتال خود شروع کنید.از زبانهای توضیحات سخت افزاری (HDL) مانند VHDL یا Verilog استفاده کنید که به شما امکان می دهد عملکرد سخت افزار و منطق سیستم خود را توصیف کنید.ابزارهایی مانند کوارتوس II Altera یک محیط جامع برای نوشتن ، آزمایش و تهیه کد HDL شما ارائه می دهند.اطمینان حاصل کنید که طراحی شما مدولار است و اشکال زدایی و مقیاس را آسان تر می کند.

2. سنتز

پس از اتمام ورود به طراحی شما ، مرحله بعدی سنتز است ، جایی که کد HDL به یک لیست خالص ترجمه می شود.این لیست خالص نشان دهنده لیست به هم پیوسته دروازه ها ، فلیپ فلاپ ها و سایر عناصر سخت افزاری است که طراحی شما را تشکیل می دهد.در طول سنتز ، کد برای معماری خاص EP20K100EFC324-1X بهینه شده است ، و اطمینان می دهد که این طرح از منابع FPGA به طور مؤثر استفاده می کند.از ابزارهایی مانند Synplify Pro یا ابزار سنتز در کوارتوس II می توان برای این منظور استفاده کرد.مهم است که روی بهینه سازی طرح خود برای برآورده کردن زمان بندی و محدودیت های منابع تمرکز کنید.

3. اجرای

پس از سنتز ، اجرای انجام می شود.این مرحله شامل نقشه برداری لیست NET به سخت افزار واقعی FPGA است.این شامل قرار دادن عناصر منطقی در FPGA و مسیریابی اتصالات بین آنها است.نرم افزار کوارتوس II این فرآیند را از طریق ابزارهای اجرای آن تسهیل می کند ، که مدیریت و مسیریابی را برای برآورده کردن سرعت ساعت مورد نظر و معیارهای عملکرد مدیریت می کند.در حین اجرای ، ممکن است شما بر اساس بازخورد ابزارهای تجزیه و تحلیل زمان بندی ، از طراحی خود استفاده کنید تا اطمینان حاصل شود که تمام نیازهای عملکردی برآورده می شود.

4. نسل bitstream

پس از اجرای موفقیت آمیز ، مرحله بعدی تولید BitStream است.این پرونده باینری است که بر روی FPGA بارگذاری می شود.BitStream شامل داده های پیکربندی شده برای هر عنصر قابل برنامه ریزی در FPGA است و دستگاه را تنظیم می کند تا توابع را طبق طراحی شما انجام دهد.نرم افزار کوارتوس II می تواند این bitstream را تولید کند ، که پس از آن آماده بارگیری در FPGA است.

5. برنامه نویسی FPGA

مرحله آخر برنامه ریزی FPGA با Bitstream تولید شده است.این کار می تواند با استفاده از یک برنامه نویس سخت افزار سازگار با EP20K100EFC324-1X مانند USB Blaster انجام شود.برنامه نویس را به صفحه توسعه خود وصل کنید که در آن FPGA نصب شده است و از ابزار برنامه نویس کوارتوس II برای انتقال BitStream به FPGA استفاده می کند.این مرحله طرح شما را بر روی FPGA بارگذاری می کند و مطابق منطق تعریف شده در کد HDL شما شروع به کار می کند.

مزایای EP20K100EFC324-1X

ادغام بالا

EP20K100EFC324-1X به دلیل تعداد زیاد عناصر منطقی و حافظه تعبیه شده ، قابلیت ادغام بالایی را ارائه می دهد.این ادغام امکان ادغام چندین ویژگی در یک دستگاه واحد را فراهم می کند.در نتیجه ، سیستم ها می توانند ساده شوند ، و باعث کاهش تعداد مؤلفه های کلی ، فضای فیزیکی مورد نیاز و نقاط بالقوه خرابی در طرح های الکترونیکی می شوند.

اجرای منطق انعطاف پذیر

معماری EP20K100EFC324-1X از هر دو جدول جستجو (LUT) و منطق مبتنی بر محصول پشتیبانی می کند.این انعطاف پذیری در اجرای منطق امکان بهینه سازی FPGA را برای طیف گسترده ای از برنامه ها ، از دروازه های منطقی ساده گرفته تا مدارهای ترکیبی پیچیده امکان پذیر می کند.این مزیت از نظر تطبیق پذیری طراحی را فراهم می کند و می تواند طیف گسترده ای از ویژگی های دیجیتال را در خود جای دهد.

ساختار اتصال پیشرفته

FPGA با داشتن یک ساختار اتصال سلسله مراتبی ، شامل اتصال محلی ، Megalab ™ و FastTrack® است.این منابع مسیریابی تخصصی باعث افزایش کارایی مسیریابی سیگنال و بهبود عملکرد کلی دستگاه می شوند.این ساختار اتصال پیشرفته برای طرح هایی که نیاز به انتقال داده های پر سرعت و تأخیر کم دارند ، مناسب است و FPGA را برای محاسبات با کارایی بالا و ارتباطات ایده آل می کند.

مدیریت ساعت

EP20K100EFC324-1X دارای فناوری ساعت و ClockBoost است که به مدیریت ساعت مؤثر کمک می کند.این ویژگی ها به حفظ یکپارچگی سیگنال ساعت در طول FPGA ، کاهش لرزش و بهبود قابلیت اطمینان سیگنال کمک می کند.مدیریت ساعت مؤثر برای مدارهای دیجیتال همزمان مورد نیاز است و از عملکرد پایدار و قابل پیش بینی در شرایط مختلف محیطی اطمینان حاصل می کند.

انعطاف پذیری طراحی

ماهیت قابل برنامه ریزی EP20K100EFC324-1X اجازه می دهد تا سخت افزار را به نیازهای خاص تنظیم کرده و FPGA را برای برنامه های مختلف یا به روزرسانی تنظیم کنید.این انعطاف پذیری به این معنی است که می توان از یک FPGA منفرد در چندین پروژه استفاده کرد ، که در یک منظره فن آوری پویا که در آن نیازها می تواند به سرعت تغییر کند ، مفید است.

نمونه سازی سریع

FPGA مانند EP20K100EFC324-1X نمونه سازی سریع مدارهای دیجیتال را فعال می کند.شما می توانید بدون ایجاد زمان طولانی سرب مرتبط با توسعه ASIC سفارشی ، طرح ها را به سرعت توسعه داده و تکرار کنید.این توانایی برای مدل سازی سریع و آزمایش طرح های جدید روند توسعه را تسریع می کند و منجر به نوآوری سریعتر و کوتاه شدن زمان به بازار می شود.

راندمان هزینه

ادغام چندین توابع در یک FPGA واحد ، نیاز به اجزای گسسته اضافی را کاهش می دهد ، که می تواند منجر به صرفه جویی در هزینه در تهیه و مونتاژ شود.این ادغام همچنین فرایند تولید را ساده می کند و می تواند پیچیدگی کلی سیستم را کاهش داده و منجر به کاهش هزینه های نگهداری و به روزرسانی هزینه های طول عمر محصول شود.

پشتیبانی بلند مدت

جنبه قابل تنظیم از EP20K100EFC324-1X تضمین می کند که سخت افزار می تواند برای رفع اشکالات ، بهبود عملکرد یا اضافه کردن ویژگی های جدید بدون نیاز به تغییر سخت افزار فیزیکی به روز شود.این پشتیبانی و سازگاری بلند مدت از سرمایه گذاری ها محافظت می کند و دستگاه ها را قادر می سازد تا با ظهور استانداردها و فن آوری های جدید ، ارتباط برقرار کنند.

ابعاد بسته بندی EP20K100EFC324-1X

EP20K100EFC324-1X FPGA از سری Apex-20Ke® Altera است که در یک قرار گرفته است آرایه شبکه توپ خوب 324 توپ (FBGA) بسته بندیابعاد بسته بندی آن به شرح زیر است:

• زمین: 1 میلی متر

• طول × عرض: 19 میلی متر × 19 میلی متر

• منطقه: 361 میلی متر مربع

تولید کننده EP20K100EFC324-1X

EP20K100EFC324-1X مدلی از سری Apex-20KE® از آرایه های دروازه قابل برنامه ریزی فیلد (FPGAS) است که در ابتدا توسط AlterA ساخته شده است.پس از کسب اینتل از Altera در سال 2015 ، این FPGA و سایر محصولات Altera بخشی از نمونه کارها راه حل های قابل برنامه ریزی گسترده اینتل شدند.در نتیجه ، این کشور در حالی که آنها را با ارائه فناوری پیشرفته فناوری خود ادغام می کند ، به پشتیبانی از خطوط تولید Altera ادامه می دهد.اگرچه EP20K100EFC324-1X به عنوان منسوخ طبقه بندی شده است و دیگر در تولید نیست ، میراث آن تحت اینتل حفظ می شود ، که برای اطمینان از پشتیبانی بلند مدت و در دسترس بودن ، مدل های جدید FPGA را برای برنامه های فعلی توصیه می کند.

پایان

EP20K100EFC324-1X یک FPGA قدرتمند و انعطاف پذیر است که امکان ایجاد و آزمایش مدارهای دیجیتال سفارشی را فراهم می کند.این برنامه با عملکرد بالا ، حافظه داخلی و پشتیبانی از ولتاژ ارائه می دهد و آن را در بسیاری از صنایع مفید می کند.این راهنما شما را از طریق ویژگی های اصلی ، طراحی و مراحل برنامه ریزی این FPGA به روشی ساده سوق داده است ، بنابراین می توانید به راحتی آن را درک کرده و از آن استفاده کنید.
