تراشه DS1302 RTC: نمودار بلوک ، مشخصات و pinout

این راهنما نگاهی عمیق به تراشه ساعت واقعی DS1302 (RTC) می اندازد و طراحی ، ویژگی ها و برنامه های آن را با تمرکز فنی بررسی می کند.DS1302 به دلیل دقت در حفظ زمان و تاریخ دقیق ، همه در حالی که حداقل انرژی مصرف می کند و به طور خودکار برای سالهای جهش تنظیم می شود ، بسیار شناخته شده است.این مقاله با پوشش همه چیز از عملکرد اصلی و تنظیمات PIN تا نقش آن در الکترونیک مدرن و پیشرفت در زمان بندی ، این مقاله تجزیه و تحلیل کاملی از تأثیر تراشه بر فناوری و طراحی ارائه می دهد.

کاتالوگ

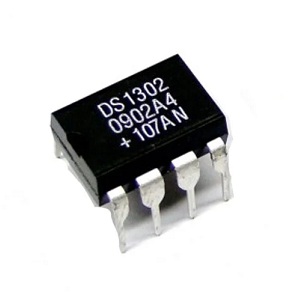

تراشه DS1302 RTC چیست؟

در DS1302، ایجاد شده توسط ماکسیم یکپارچه (در ابتدا توسط نیمه هادی دالاس) ، یک تراشه ساعت در زمان واقعی (RTC) است که برای حفظ دقیق اطلاعات زمان و تاریخ برای برنامه های مختلف طراحی شده است.این میکروچیپ مقادیر زمانی را از سالها تا ثانیه ذخیره می کند و سالهای جهش را تنظیم می کند ، در نتیجه برنامه هایی را که نیاز به مدیریت زمان دقیق دارند ، می پوشند.این برنامه از هر دو قالب 12 ساعته و 24 ساعته پشتیبانی می کند و آن را به یک انتخاب عالی برای پروژه های پیچیده الکترونیک و سیستم های تعبیه شده تبدیل می کند.تراشه به دلیل حداقل مصرف برق خود شناخته شده است ، جنبه ای که در دستگاه های باتری با ارزش است.ویژگی تنظیم خودکار سال جهش ، یکپارچه سازی یکپارچه از دقت طراحی و عملکرد عملی را نشان می دهد ، و از ردیابی مداوم و دقیق زمان بدون نیاز به به روزرسانی های دستی اطمینان می دهد.

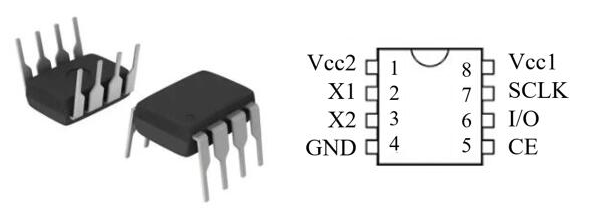

پیکربندی پین DS1302

شماره پین	نام پین	شرح
1	vcc2	ورودی منبع دوم ، هنگامی که VCC2 از VCC1 + بیشتر است قدرت 0.2V ، DS1302 از طریق این پین.
2 ، 3	X1 و X2	برای اتصال یک اسیلاتور کریستالی خارجی از 32.768kHz.
4	GND	زمین
5	در نظر گرفتن	این پین در حین خواندن یا نوشتن تنظیم شده است.
6	I/O (خط داده)	این پین داده دو جهته به 3 سیم است رابط
7	SCLK (ساعت سریال)	برای همگام سازی حرکت داده در سریال استفاده می شود رابط
8	vcc1	منبع انرژی قابل شارژ متصل به این پین.

ویژگی های DS1302

نشان	شرح
ساعت واقعی	زمان ، تاریخ ، روز ، سال و سال جهش.
حالت های انتقال داده	از حالت تک و پشت سر هم برای داده ها پشتیبانی می کند.
قوچ	قوچ عمومی با هدف باتری 31x8.
رابط	رابط 3 سیم ساده.
سازگاری	TTL سازگار است.
ولتاژ عملیاتی	از 2V تا 5.5 ولت کار می کند.
اندازه	طراحی جمع و جور.
بسته های موجود	شیر 8 پین ، 8 پین بنابراین.

مشخصات فنی DS1302

نوع	پارامتر
ولتاژ عرضه (معمولی)	3.3 ولت
دامنه ولتاژ در هر پین	-0.5 ولت تا 7.0 ولت
دمای عملیاتی (تجاری)	0 درجه سانتیگراد تا +70 درجه سانتیگراد
دمای عملیاتی (صنعتی)	-40 درجه سانتیگراد تا +85 درجه سانتیگراد
دامنه دمای ذخیره	-55 درجه سانتیگراد تا +125 درجه سانتیگراد
دمای لحیم کاری	260 درجه سانتیگراد

ماژول DS1302 تراشه و DS1302 RTC

تراشه ساعت واقعی DS1302 (RTC) یک مؤلفه همه کاره است که توابع ساعت و تقویم را با 31 بایت رم استاتیک برای مدیریت داده های کارآمد ادغام می کند ، و آن را برای برنامه های کاربردی که نیاز به دقت طولانی مدت دارند ، بسیار قابل اعتماد است.با استفاده از ارتباطات سریال ، DS1302 استفاده از پین را به حداقل می رساند ، که برای سیستم های تعبیه شده اولویت بندی بهره وری انرژی و طراحی ساده است.نسخه ماژول عملکردی را با یک اسیلاتور کریستالی 32 کیلوهرتز و پشتیبان گیری باتری تقویت می کند و از عملکرد بی وقفه در حین خرابی برق اطمینان می دهد ، در حالی که طراحی SIP جمع و جور آن باعث می شود ادغام آسان در تابلوهای نان برای نمونه های اولیه و پروژه های آموزشی باشد.سازگار با سیستم عامل هایی مانند Arduino و Raspberry Pi ، این ماژول از آزمایش پشتیبانی می کند و نوآوری را تقویت می کند.عملی بودن آن در برنامه هایی مانند Agritech می درخشد ، جایی که زمان بندی دقیق برای ورود به سیستم داده ها و ردیابی محیط زیست است.

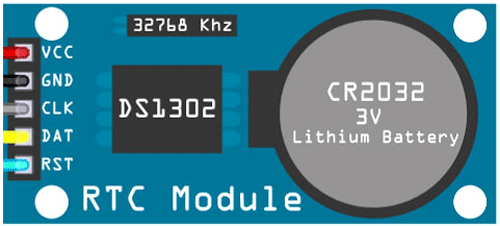

ماژول DS1302 RTC Pinout

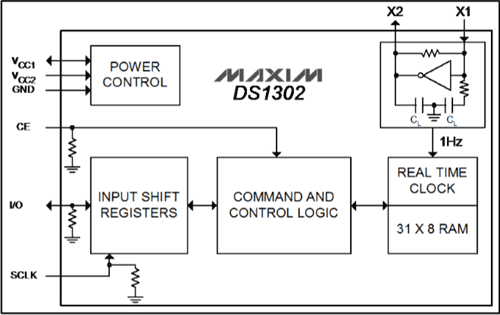

نمودار بلوک تراشه DS1302 RTC

ادغام تراشه DS1302 RTC

برای اطمینان از عملکرد بهینه با تراشه DS1302 RTC ، استفاده از یک استراتژی مدیریت انرژی که از سلول پشتیبان و یک کنترلر استفاده می کند ، توصیه می شود.این تنظیم منبع دوگانه خطر وقفه های برق را کاهش داده و قابلیت اطمینان سیستم را افزایش می دهد.نوسانگر کریستالی 32.768 کیلوهرتز برای حفظ زمان بندی دقیق مورد نیاز است ، زیرا ثبات آن به طور مستقیم بر تولید فرکانس دستگاه تأثیر می گذارد.اولویت بندی عملکرد مداوم نوسان ساز به بهبود دقت کلی سیستم کمک می کند.ادغام DS1302 در یک شبکه بزرگتر نیاز به پیکربندی مناسب از چارچوب ارتباطی خود دارد ، به ویژه اتصال پین های I/O ، تنظیم مجدد و ساعت به میکروکنترلر.تضمین تعامل داده های صاف از طریق هماهنگ سازی و تست های زمان بندی کامل ، احتمال اختلاف داده ها یا خطاهای ارتباطی را به حداقل می رساند و از عملیات قابل اعتماد در زمان واقعی پشتیبانی می کند.

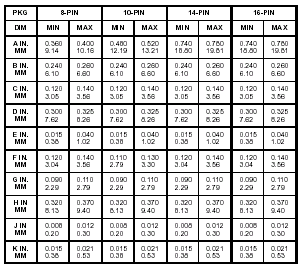

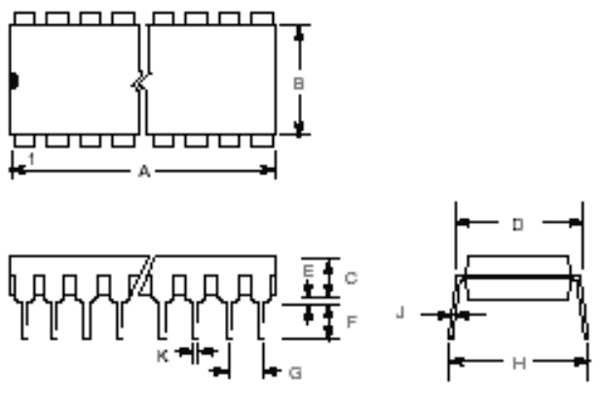

DS1302 2D مدل و ابعاد

برگه داده PDF

برگه های DS1302:

DS1302.pdf
