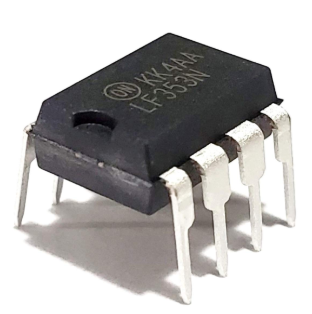

درک LF353N: یک تقویت کننده عملیاتی ورودی JFET دوگانه

تقویت کننده های عملیاتی در طراحی آنالوگ دقیق فعال هستند و از وفاداری و ثبات سیگنال اطمینان می دهند.LM353N و LF393N ، دارای معماری ورودی JFET با ولتاژ بالا ، برای سیستم های صوتی مدرن ، مدارهای دقیق و برنامه های پر سرعت تنظیم شده اند.این آمپلی فایرها با امپدانس ورودی بالا ، سر و صدای کم و عملکرد قوی برتری دارند و باعث می شوند آنها برای صوتی حرفه ای ، رابط های سنسور و سیستم های آنالوگ به دیجیتال با سرعت بالا ایده آل شوند.آنها عملکرد قابل اعتماد و همه کاره را در سناریوهای خواستار ارائه می دهند.این پست به بررسی ویژگی های فنی و کاربردهای LM353N و LF393N می پردازد و یک راهنمای جامع برای استفاده آنها در زمینه های تخصصی ارائه می دهد.

کاتالوگ

1. جزئیات پیکربندی پین

2. ویژگی ها و مشخصات

3. جایگزین های LF393N

4. بررسی اجمالی LF393N JFET-INPUT OP-AMP

5. برنامه های متنوع

6. مدل سازی 2D

Understanding the LF353N: A Dual JFET Input Operational Amplifier

جزئیات پیکربندی پین

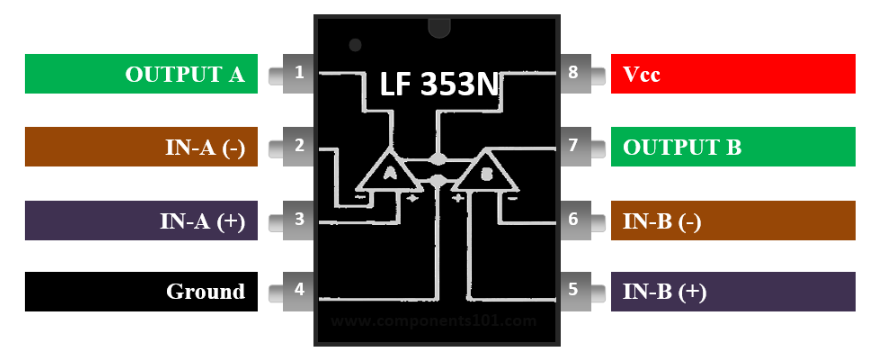

LF353N Pinout

شماره پین	نام پین	شرح
1	خروجی	خروجی OP-AMP 1
2	input-a (-)	ورودی وارونه OP-AMP 1
3	input-a (+)	ورودی غیر معکوس OP-AMP 1
4	Vee ، GND	ولتاژ منبع تغذیه یا منفی
5	input-b (+)	ورودی غیر معکوس OP-AMP 2
6	input-b (-)	ورودی وارونه OP-AMP 2
7	خروجی ب	خروجی OP-AMP 2
8	VCC	ولتاژ عرضه مثبت

ویژگی ها و مشخصات

ویژگی/مشخصات	جزئیات
نوع	amp دوگانه با ورودی JFET
ولتاژ عرضه	± 18 ولت
تأمین جریان (حداکثر)	6.5 میلی متر
نویز ورودی	ولتاژ نویز ورودی کم و جریان
سود پهنای باند	4 مگاهرتز
امپدانس ورودی	عالی
میزان قند	عالی
گزینه های بسته بندی	8 پین SOIC و PDIP

جایگزین برای LF393N

• TL074

• LM1558

• MCP6002

نمای کلی LF393N JFET-INPUT OP-AMP

LF393N ، طراحی شده توسط Texas Instrument ، یک تقویت کننده عملیاتی JFET دو ورودی است که برای برنامه های آنالوگ دقیق متناسب است.امپدانس ورودی بالای آن حداقل اختلال در منابع سیگنال را تضمین می کند ، و آن را برای مدارهایی که خواستار وفاداری سیگنال هستند ، مانند تقویت صوتی ، ایده آل می کند.LF393N با داشتن پهنای باند 4 مگاهرتز و میزان کشتار 13 ولت/میکرومتر ، در رسیدگی به انتقال سریع سیگنال ، قرار می گیرد و آن را به عنوان یک انتخاب برتر برای طرح های آنالوگ با سرعت بالا و پردازش سیگنال صوتی پیچیده قرار می دهد.سر و صدای ورودی کم و جریان تعصب تقویت کننده باعث افزایش عملکرد ، کاهش اعوجاج و اطمینان از عملکرد قابل اعتماد در شرایط متنوع می شود.علاوه بر این ، دامنه ولتاژ دوگانه آن تا 18 ولت از طیف گسترده ای از تنظیمات مدار پشتیبانی می کند ، اگرچه شما باید محدودیت های محدوده خروجی را در تنظیمات تک عرضه کنید.

در کاربردهای صوتی و صوتی ، قابلیت های LF393N می درخشد ، بیشتر در پیش تقویت کننده های میکروفون و پدال جلوه های گیتار ، که در آن امپدانس ورودی بالا و سر و صدای کم آن از و ، وضوح و پاسخگویی اطمینان حاصل می کند.تقویت کننده ظرافت های صوتی ضبط شده را حفظ می کند در حالی که پویایی سیگنال صاف را برای تولید مثل صدای طبیعی فعال می کند.همچنین می توانید در شرایط بار مختلف ثبات آن را ارزیابی کنید و آن را به یک انتخاب قابل اعتماد در طول نمونه سازی و استقرار نهایی تبدیل کنید.در حالی که گزینه های دیگری مانند MCP6002 مصرف انرژی کمتری را برای طرح های متمرکز دیجیتال ارائه می دهد ، دقت تنال برتر LF393N و عملکرد با فرکانس بالا وضعیت خود را به عنوان یک مؤلفه قابل اعتماد برای سیستم های آنالوگ صوتی محور و با سرعت بالا تقویت می کند.

برنامه های متنوع

مهندسی استراتژیک LF393N و مشخصات قوی آن را به یک مؤلفه انعطاف پذیر و مطلوب در بسیاری از حوزه های کاربردی تبدیل می کند.اکتشاف در مورد کاربردهای بالقوه آن ، قدردانی و درک ادغام آن در زمینه های مختلف تخصصی را تقویت می کند و روند تصمیم گیری را تقویت می کند.

تقویت کننده های صوتی کم نوسان

تلاشهای صوتی اغلب تقویت کننده هایی را که تولید مثل دقیق صدا را تضمین می کنند ، تأکید می کنند و بر حداقل تحریف و وضوح تأکید می کنند.LF393N با ولتاژ نویز ورودی کم و پهنای باند گسترده خود ، در حالی که حفظ وفاداری صدا را محدود می کند ، تداخل الکترونیکی را محدود می کند.

به عنوان مثال ، تجهیزات صوتی حرفه ای مانند کنسول های مخلوط کردن استودیو ، ظرافت سیگنال های ضعیف را از میکروفون ها یا گیتارهای برقی تقویت می کند ، و اطمینان می دهد که به ضبط های کریستالی با صداهای غنی شده دست می یابید.در صنعتی که توسط آرزوهای با کیفیت دقیق هدایت می شود ، این ویژگی ارزش غیرقابل انکار را به همراه دارد.

مدارهای با امپدانس ورودی بالا

استفاده از LF393N در مدارهای حساس به امپدانس ، ورود فعلی را به پایانه های ورودی به حداقل می رساند و آن را برای سیستم های ظریف بهینه می کند.این امر بیشتر برای سنسورها ، ابزارهای دقیق و دستگاههای اندازه گیری دقیق مفید می شود.

در سناریوهای مربوط به منابع ولتاژ با امپدانس بالا ، مانند الکترودهای ECG پزشکی یا سنسورهای پیزوالکتریک صنعتی ، یکپارچگی سیگنال LF393N.با جلوگیری از اثرات بارگیری ، دستیابی دقیق داده ها را در ابزارهای حساس و دقیق امکان پذیر می کند.

ماژول ها را نمونه و نگه دارید

LF393N به دلیل زمان تسویه سریع و ویژگی های پایدار رانش در ماژول ها در نمونه و ماژول ها را در خود نگه می دارد.این ویژگی ها برای ضبط مقادیر دقیق سیگنال در طول پردازش داده های سوئیفت یا در سیستم های آنالوگ به دیجیتال پویا استفاده می شود.

به عنوان مثال ، اسیلوسکوپ های دیجیتال غالباً LF393N را در نمونه ها به دست می آورند و بخش هایی را نگه می دارند و از یکپارچگی سیگنال محافظت می کنند زیرا در مراحل تبدیل انتقال می یابد.این امر به تصویر دقیق سیگنال های SWIFT ، متغیر زمان در طی فعالیت هایی مانند تجزیه و تحلیل نقطه شکست ، نظارت شکل موج و تشخیص الکترونیکی اطمینان می دهد.

یکپارچه سازان پر سرعت

در فرآیندهای مربوط به ادغام سریع مدار ، آمپلی فایرها باید پهنای باند گسترده و پویایی چابک را کنترل کنند.نرخ های برتر SLEW و ولتاژ حداقل جبران LF393N برای ادغام دقیق با سرعت بالا موثر است.

مدل سازی 2D

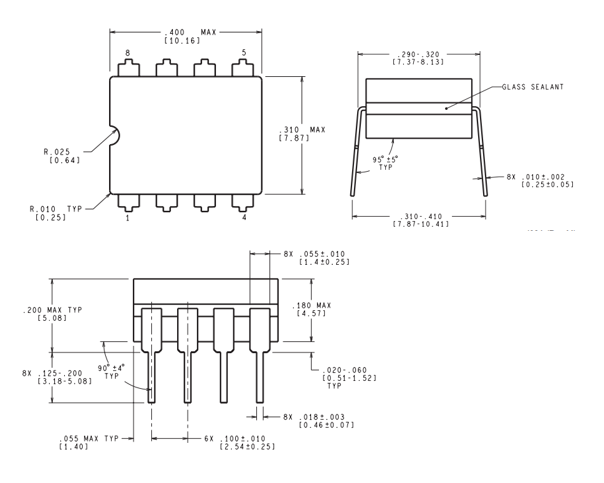

2D-Model
