راهنمای کامل برای مقاومت 10K: کد رنگ ، برنامه ها و استفاده از مدار

این راهنما در مورد مقاومت 10K که در مدارهای الکترونیکی بسیار مهم است صحبت می کند.ما توضیح خواهیم داد که یک مقاومت 10k چیست ، چگونه می توان آن را با استفاده از رنگ ها جدا کرد و چه کاری در الکترونیک های مختلف انجام می دهد.این راهنما انواع مختلفی از کدگذاری رنگ مانند باند 3 باند ، 4 باند ، 5 باند و 6 باند را در بر می گیرد و شناسایی و استفاده از آنها را برای شما آسان تر می کند.همچنین به چگونگی کمک به 10K مقاومت در دستگاه ها ، از کنترل برق در مدارها گرفته تا اطمینان حاصل شود که دستگاه های مطمئن مانند تایمر و سنسورها به درستی کار می کنند.

کاتالوگ

مقاومت 10K چیست؟

بوها مقاومت 10K یک مؤلفه الکترونیکی کوچک اما مهم با مقاومت است 10،000 اهم (Ω)بشراین امر به کنترل جریان جریان الکتریکی ، تقسیم ولتاژ و محافظت از عناصر مدار حساس کمک می کند.مقاومت هایی از این دست در هر دو مدارهای آنالوگ و دیجیتال استفاده می شود و از عملکرد پایدار و جلوگیری از رفتار الکتریکی ناخواسته استفاده می شود.این مقاومت به لطف باند های رنگی آن ، که مقاومت آن را بدون نیاز به مولتی متر یا سایر ابزارهای آزمایش تعیین می کند ، آسان است.

در الکترونیک دیجیتال ، یک مقاومت 10K اغلب به عنوان یک مقاومت کشش یا کشش استفاده می شود و به میکروکنترلرها کمک می کند تا با جلوگیری از سیگنال های شناور (نامشخص) حالت های منطق پایدار را حفظ کنند.در مدارهای آنالوگ ، نقش اساسی در ترانزیستورهای مغرضانه و اطمینان از عملکرد تقویت کننده مناسب دارد.هنگامی که با خازن ترکیب می شود ، شبکه های RC را تشکیل می دهد ، که برای ایجاد تأخیر زمان یا سیگنال های فیلتر برای مدارهای نوسان ساز و پردازش سیگنال استفاده می شود.به دلیل تطبیق پذیری آن ، مقاومت 10kΩ در طیف گسترده ای از برنامه ها ، از تایمرهای ساده گرفته تا رابط های دیجیتال پیچیده ظاهر می شود.

کد رنگی 10K مقاومت

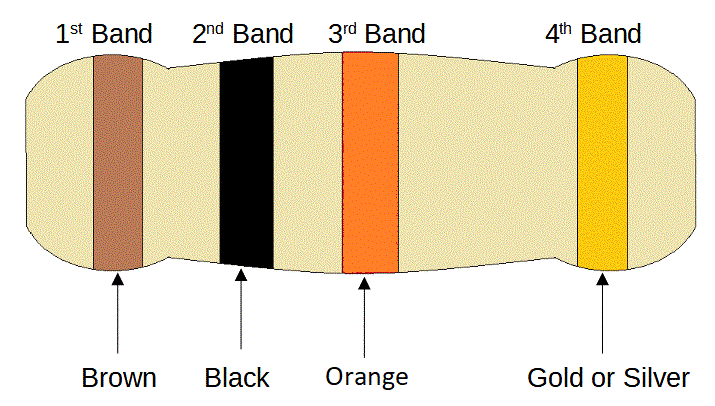

شکل 2. کد رنگی مقاومت 10K

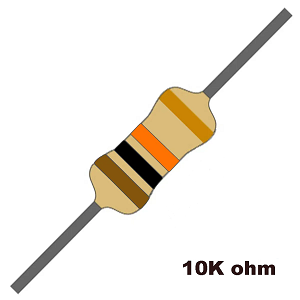

برای شناسایی سریع و دقیق ، مقاومت ها از یک سیستم مارک رنگی استفاده می کنند.یک مقاومت استاندارد 4 باند 10kΩ (10،000 اوه) از یک کد رنگی خاص برای نشان دادن مقدار آن پیروی می کند.اولین باند رنگ است قهوه، که با رقم اول مطابقت دارد ، 1بشرگروه دوم است سیاه، نمایندگی رقم دوم ، 0بشربا هم ، این تعداد را تشکیل می دهند 10بشرگروه سوم است نارنجی، که به عنوان ضرب عمل می کند ، به این معنی که شماره پایه (10) باید توسط چند برابر شود 1000، در نتیجه مقاومت کامل 10،000 اهم (10kΩ)بشرسرانجام ، گروه چهارم ، که در این مورد است طلا، تحمل مقاومت را نشان می دهد ، و مشخص می کند که مقاومت واقعی ممکن است از مقدار اسمی متفاوت باشد. طلا نشان دهنده تحمل است 5 ٪، به معنای واقعی مقاومت می تواند از 9،500Ω تا 10،500Ωبشراین سطح تحمل تضمین می کند که حتی با تغییرات جزئی در طول تولید ، مقاومت برای اکثر کاربردهای الکترونیکی با هدف عمومی در حد قابل قبولی باقی می ماند.

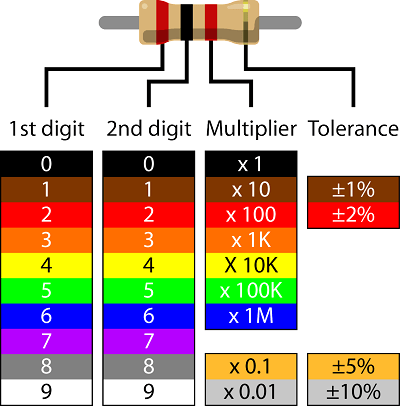

شکل 3. کد رنگی مقاومت 10K

چگونه کد رنگی یک مقاومت را بخوانیم؟

سیستم کد رنگ مقاومت ممکن است در ابتدا پیچیده به نظر برسد ، اما با رعایت یک رویکرد سیستماتیک ، می توانید یاد بگیرید که مقادیر را به طور کارآمد و دقیق رمزگشایی کنید.برای تفسیر صحیح مقدار مقاومت ، اولین قدم یافتن نقطه شروع باندهای رنگی است.یک انتهای مقاومت ، اولین باند رنگی را که نزدیکتر از سایر باندها به لبه نزدیکتر است ، خواهد داشت ، این پایان جایی است که شما شروع به خواندن می کنید.آخرین باند ، که اغلب فاصله کمی از هم فاصله دارد ، نشان دهنده تحمل است و معمولاً طلا یا نقره است.پس از ایجاد جهت گیری ، مرحله بعدی شناسایی نوارهای رقمی است که مقدار مقاومت پایه را تعیین می کنند.این دو یا سه باند اول بسته به اینکه مقاومت در کل دارای چهار ، پنج یا شش باند است.پس از تعیین مقدار پایه ، باند بعدی به عنوان ضرب عمل می کند و مقدار پایه را با ضریب ده ، صد ، هزار یا بیشتر مقیاس بندی می کند.این مرحله مهم است زیرا یک تفسیر نادرست از ضرب می تواند به یک مقدار مقاومت به شدت نادرست منجر شود و بر عملکرد مدار تأثیر بگذارد.

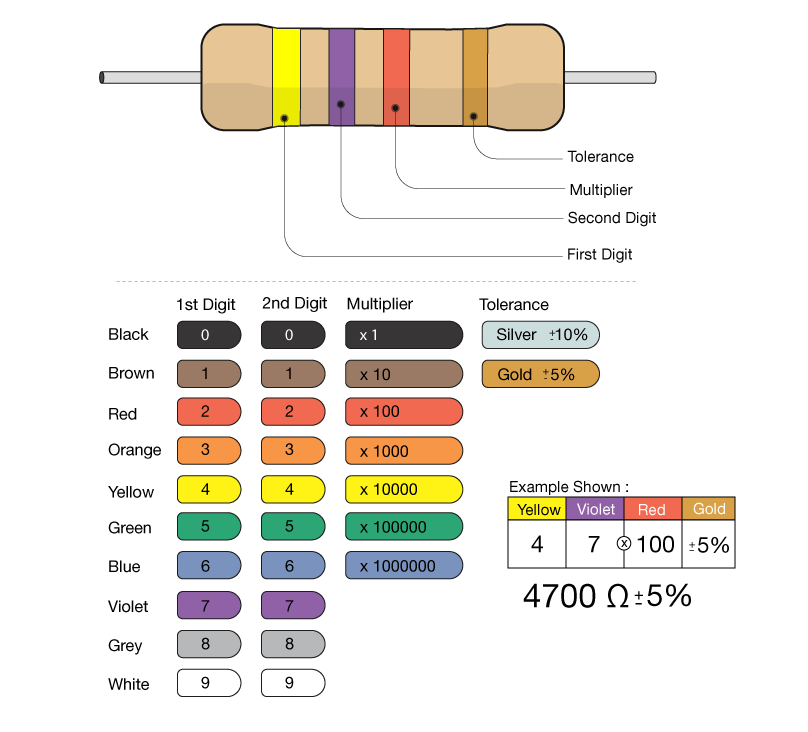

شکل 4. تفسیر کد رنگی مقاومت مختلف

سرانجام ، پس از محاسبه مقدار مقاومت از کد رنگ ، آن همیشه یک عمل خوب برای تأیید آن است ، به خصوص در برنامه های حساس حساس.برای اندازه گیری می توان از مولتی متر استفاده کرد مقاومت واقعی و تأیید اینکه با مقدار مورد انتظار مطابقت دارد. این مرحله هنگام برخورد با مقاومتهای قدیمی تر که ممکن است مفید باشد مفید است نوارهای رنگی محو شده و خواندن آنها را دشوار می کند.برای مقاومت با شش باند ، یک باند اضافی ضریب دما را نشان می دهد که نشان می دهد که مقاومت با تغییرات دما چقدر تغییر می کند.این ویژگی در مدارهایی که به ثبات حرارتی نیاز دارند ، خوب است. به عنوان ابزارهای اندازه گیری دقیق و الکترونیکی با کارایی بالا سیستم ها

کد رنگ 3 باند 10K

شکل 5. کد رنگ مقاومت 3 باند 10K

بوها مقاومت 3 باند 10K فرآیند برچسب زدن را با استفاده از تنها دو رقم و به دنبال آن ضرب می کند و آن را در مقایسه با همتای 4 باند خود ساده تر می کند.در مورد مقاومت 10kΩ (10،000 اهم) ، باند های رنگی قهوه ای ، سیاه و نارنجی هستند.گروه اول ، قهوه، نشان دهنده رقم است 1، در حالی که گروه دوم ، سیاه، نشان دهنده رقم است 0بشربا هم ، این دو رقم تعداد را تشکیل می دهند 10بشرگروه سوم ، که به عنوان چند برابر کننده، است نارنجی، نشان دهنده یک عامل ضرب از 1000بشرهنگام ضرب 10 در 1000 ، نتیجه مقدار مقاومت است ، 10،000 اهم، یا 10 کیلو گرمبشراین روش کدگذاری رنگی امکان شناسایی سریع مقادیر مقاومت را فراهم می کند.

بر خلاف مقاومت 4 باند ، که شامل یک باند جداگانه برای نشان دادن تحمل است ، مقاومت های 3 باند این سطح از جزئیات را ارائه نمی دهند ، به معنای آنها تحمل است ، ثابت در 20 ٪ به طور پیش فرضاین سطح تحمل به این معنی است که مقاومت واقعی یک مقاومت 10kΩ بسته به تغییرات تولید می تواند بین 8kΩ و 12kΩ متفاوت باشد.عدم وجود یک باند تحمل اختصاصی ، طرح بصری مقاومت را ساده می کند ، اما همچنین مناسب بودن آن را برای برنامه های کاربردی که نیاز به دقت مقاومت محکم دارند ، محدود می کند.نماد استاندارد برای این مقاومتها از فرمت 103 متر پیروی می کند ، که در آن 103 نشان دهنده مقدار مقاومت (1000 10 10 = 10،000 اهم) است ، و M تحمل 20 ٪ پوند را تعیین می کند.در حالی که این محدوده تحمل گسترده ممکن است بزرگ به نظر برسد ، به طور کلی برای مدارهایی که به مقادیر مقاومت دقیقی احتیاج ندارند قابل قبول است.دستگاه هایی مانند تقسیم کننده ولتاژ اساسی ، مقاومتهای کشش و مقاومتهای محدود کننده جریان در مدارهای LED اغلب از مقاومتهای 3 باند استفاده می کنند ، جایی که یک انحراف کوچک از مقاومت در نظر گرفته شده بر عملکرد کلی مدار تأثیر نمی گذارد.

از آنجا که مقاومت های 3 باند دقیق تر هستند ، آنها در برنامه های کم هزینه و با هدف عمومی به جای الکترونیک دقیق یافت می شوند.این مقاومتها معمولاً در طرح های الکترونیکی قدیمی تر یافت می شوند ، زیرا مدارهای مدرن اغلب برای قابلیت اطمینان و دقت بهتر از مقاومت های دقیق 4 باند یا 5 باند استفاده می کنند.با این حال ، مقاومت های 3 باند به طور گسترده ای در دسترس هستند و همچنان در برنامه های مختلف مورد استفاده قرار می گیرند که در آن هزینه و سادگی نسبت به دقت در اولویت قرار می گیرد.سیستم کد رنگی ساده آنها امکان شناسایی آسان و محاسبات سریع دستی را فراهم می کند و احتمال خطاها را هنگام مونتاژ مدارهای الکترونیکی کاهش می دهد.چه در نمونه سازی ، آزمایش ، یا طراحی مدار اساسی استفاده شود ، مقاومت های 3 باند همچنان جزء الکترونیک هستند.

کد رنگ 5 باند 10k مقاومت

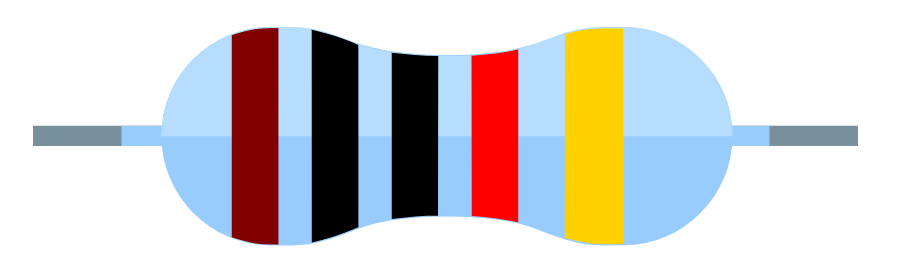

شکل 6. کد رنگ مقاومت 5 باند 10K

بوها مقاومت 5 باند 10K با درج یک رقم اضافی در دنباله کد رنگی خود ، دقت بیشتری نسبت به همتای 4 باند خود ارائه می دهد.اولین باند رنگی ، قهوه، تعداد را نشان می دهد 1، تنظیم رقم اولیه مقدار مقاومت.به دنبال این ، سیاه باند مشخص است 0، که رقم دوم و دیگری است سیاه گروه دنبال می کند ، و دیگری را کمک می کند 0 به عنوان رقم سوم.این سه رقم با هم تعداد را تشکیل می دهند 100، که به عنوان مقدار پایه قبل از هرگونه اصلاح توسط ضرب است.گروه چهارم در دنباله ، که است قرمز، به عنوان ضرب عمل می کند و دارای یک مقدار است 100 پوند، به طور مؤثر نقطه اعشار را تغییر داده و در نتیجه مقاومت کامل 10،000 اهم ایجاد شود.آخرین گروه ، طلا، مسئول تعیین سطح تحمل است ، که در این حالت است 5 ٪، به این معنی که مقاومت واقعی مقاومت می تواند تا 5 ٪ از هر جهت از مقدار اسمی متفاوت باشد.

حضور یک باند پنجم بر روی مقاومت ، عامل بزرگی در تضمین مقادیر دقیق تر مقاومت است ، زیرا یک رقم اضافی را معرفی می کند.بر خلاف مقاومت های 4 باند ، که فقط از دو رقم و ضرب استفاده می کنند ، رقم سوم در یک مقاومت 5 باند ، خطاهای گرد را کاهش می دهد و دقت را بهبود می بخشد.این برای مدارهای الکترونیکی که نیاز به دقت بیشتری دارند ، مانند مواردی که در پردازش سیگنال ، ابزارهای اندازه گیری و برنامه های سنسور حساس هستند ، سودمند است.امتیاز تحمل 5 ٪ ، اگرچه دقیق ترین در دسترس نیست ، اما هنوز هم برای بسیاری از پروژه های الکترونیکی با هدف کلی ، سطح معقول و منطقی را فراهم می کند.نماد این مقاومت ، که معمولاً به عنوان 1002J نوشته شده است ، از کدگذاری مقاومت استاندارد پیروی می کند ، جایی که 1002 با مقدار مقاومت (10،000Ω) مطابقت دارد ، و حرف J نشان دهنده تحمل 5 ٪ است.

این سطح از دقت در برنامه هایی که حتی تغییرات جزئی در مقاومت می تواند بر عملکرد مدار تأثیر بگذارد ، بسیار عالی است.به عنوان مثال ، در تقسیم کننده های ولتاژ ، جایی که مقادیر مقاومت ولتاژ خروجی را تعیین می کنند ، یک مقاومت دقیق تر به حفظ سطح ولتاژ مورد انتظار کمک می کند.به طور مشابه ، در آمپلی فایرها ، جایی که تحمل مؤلفه بر پایداری افزایش تأثیر می گذارد ، با استفاده از یک مقاومت 5 باند ، عملکرد مداوم تری را تضمین می کند.در حالی که مقاومت هایی با تحمل محکم تر ، مانند 1 ± یا 0.1 ± 0.1 ٪ ، برای کارهای با دقت بالا در دسترس هستند ، مقاومت 5 باند 10K با تحمل 5 ± باعث تعادل بین مقرون به صرفه بودن و دقت می شود و آن را در بسیاری از طرح های الکترونیکی به یک انتخاب محبوب تبدیل می کند.

کد رنگ مقاومت 6 باند 10K

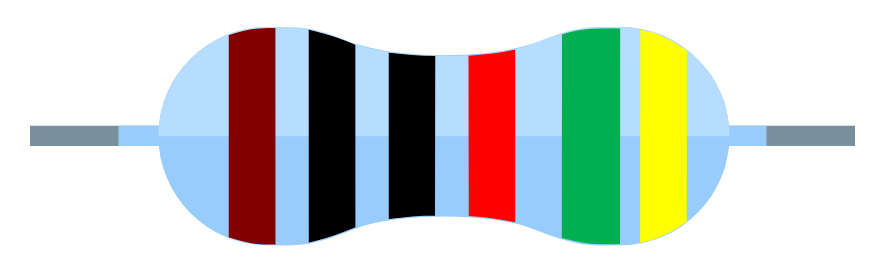

شکل 7. کد رنگی مقاومت 6 باند 10K

بوها مقاومت 6 باند 10kΩ یک طرح کدگذاری رنگی خاص را دنبال می کند که اطلاعات مفصلی در مورد مقاومت ، تحمل و پایداری دما آن ارائه می دهد.سه باند اول رقم های مقدار مقاومت را نشان می دهند ، در حالی که باند چهارم به عنوان یک ضرب عمل می کند تا مقاومت کلی را تعیین کند.باند پنجم نشان دهنده تحمل است ، که نشان می دهد مقاومت واقعی ممکن است از مقدار بیان شده متفاوت باشد.سرانجام ، باند ششم نشان دهنده ضریب دما است ، که این یک عامل عالی در محیط هایی است که دارای دمای نوسان هستند.ضریب دما به ما می گوید که مقدار مقاومت در هر درجه سانتیگراد چقدر تغییر می کند ، اطمینان حاصل می کند که مقاومت در شرایطی که تغییرات گرما می تواند بر عملکرد الکترونیکی تأثیر بگذارد ، ثبات را حفظ می کند.این باند اضافی باعث می شود مقاومت 6 باند در مدارهای حساس ، مانند ابزارهای اندازه گیری بالا ، دستگاههای پزشکی و کاربردهای هوافضا مفید باشد.

باند های رنگی روی یک مقاومت 6 باند 10kΩ به شرح زیر تنظیم شده اند: قهوه ای ، سیاه ، سیاه ، قرمز ، سبز و زردبشرباند اول (قهوه ای) با رقم اول ، که 1 است ، مطابقت دارد ، در حالی که باند دوم (سیاه) نشان دهنده رقم دوم است که 0 است. باند سوم (سیاه) همچنین 0 را نشان می دهد ، به این معنی که رقم های مقدار مقاومت 100 است. باند چهارم (قرمز) به عنوان ضرب است ، که در این حالت 100 است ، و مقدار مقاومت در کل 10،000 OHMS یا 10KΩ را می دهد.باند پنجم (سبز) نشان دهنده تحمل است که 5 ٪ پوند است ، به این معنی که مقاومت واقعی می تواند 5 ٪ بالاتر یا پایین تر از مقدار اعلام شده باشد.سرانجام ، باند ششم (زرد) نشان دهنده ضریب دما است که در قطعات در هر میلیون در هر درجه سانتیگراد (ppm/° C) اندازه گیری می شود ، با زرد مربوط به 25 ppm/° C است.این بدان معناست که برای هر درجه سانتیگراد تغییر دما ، مقاومت ممکن است 25 قسمت در میلیون متفاوت باشد ، و اطمینان حاصل می کند که این جزء حتی در محیط هایی با دمای نوسان نسبتاً پایدار باقی می ماند.

اهمیت مقاومت 6 باند در دقت و ثبات آن وجود دارد ، مناسب برای برنامه هایی که در آن تغییرات مقاومت جزئی می تواند بر عملکرد مدار تأثیر بگذارد.در مقایسه با مقاومتهای 4 باند یا 5 باند ، افزودن باند ضریب دما ، سطح دیگری از قابلیت اطمینان ، به ویژه در محیط هایی با شرایط حرارتی متفاوت را فراهم می کند.تحمل 5 ± تضمین می کند که مقاومت سطح دقت معقول را حفظ می کند و از انحراف بیش از حد از مقدار مقاومت در نظر گرفته شده جلوگیری می کند.با در نظر گرفتن یک باند ضریب دما ، مقاومت های 6 باند به کاهش تأثیر نوسانات حرارتی کمک می کنند و اطمینان حاصل می کنند که مدارهای الکتریکی با گذشت زمان سازگار و قابل اعتماد باقی می مانند.

برنامه های مقاومت 10K

مقاومت 10K یک مؤلفه گسترده در الکترونیک است و نقش های مهم بسیاری را ارائه می دهد:

بازخورد ولتاژ در تقویت کننده ها

در آمپلی فایرهای عملیاتی (OP-AMPS) ، یک مقاومت 10K با ارائه بازخورد از خروجی به ورودی معکوس ، در تنظیم افزایش ولتاژ نقش دارد.این بازخورد به کنترل ضریب تقویت کمک می کند و ثبات در پردازش سیگنال را تضمین می کند.با انتخاب دقیق مقدار مقاومت ، می توانید عملکرد تقویت کننده را به خوبی تنظیم کنید و به تعادل مطلوب بین افزایش و پهنای باند برسید.در برنامه های دقیق ، مانند تقویت صوتی و ابزار دقیق ، این مقاومت امکان تولید مثل سیگنال دقیق را با به حداقل رساندن اعوجاج و تقویت خطی فراهم می کند.این کار در رابطه با سایر مؤلفه ها مانند خازن ها و مقاومت های اضافی برای پاسخ به شکل فرکانس شکل و فیلتر نویز ناخواسته کار می کند و باعث بهبود بیشتر کیفیت سیگنال می شود.

مدارهای زمان بندی

یک مقاومت 10K اغلب در مدارهای زمان بندی استفاده می شود ، جایی که با خازن ها همکاری می کند تا تأخیرهای زمانی و دوره های نوسان را تعریف کند.در برنامه هایی مانند مولتی ویبراتور قابل استفاده ، ژنراتورهای پالس و مدارهای 555 تایمر ، مقاومت کنترل بار و تخلیه خازن را کنترل می کند و مستقیماً بر خصوصیات زمانبندی تأثیر می گذارد.این در برنامه هایی که نیاز به تولید تأخیر دقیق دارند ، مانند پالس های ساعت ، مدولاسیون فرکانس و مدارها استفاده می شود.مقدار مقاومت تعیین می کند که خازن به سرعت در تنظیم دقیق ثابت زمان شارژ یا تخلیه می شود.با تنظیم مقدار مقاومت ، می توانید رفتار زمان بندی مدار را بدون نیاز به تغییر سایر مؤلفه های اصلی ، انعطاف پذیری و سهولت در اصلاح طراحی تغییر دهید.

تنظیم ولتاژ

در مدارهای تنظیم ولتاژ ، یک مقاومت 10K معمولاً برای کمک به حفظ ولتاژ خروجی پایدار در تنظیم کننده های خطی استفاده می شود ، و از انتقال قدرت مداوم به اجزای الکترونیکی حساس اطمینان می یابد.غالباً در حلقه های بازخورد ظاهر می شود که در تنظیم ولتاژهای مرجع یا تنظیم ولتاژهای خروجی در IC های تنظیم کننده ولتاژ مانند LM317 کمک می کند.با فراهم کردن یک مسیر کنترل شده برای جریان جریان ، به به حداقل رساندن نوسانات کمک می کند که در غیر این صورت می تواند بر عملکرد میکروکنترلرها ، سنسورها یا سایر مؤلفه های دقیق تأثیر بگذارد.در برخی از طرح ها ، همچنین در تعادل بار و کاهش قرعه کشی بیش از حد جریان ، بهبود بهره وری انرژی نقش دارد.وجود یک مقاومت 10K در مدارهای تنظیم ولتاژ به بهبود قابلیت اطمینان کمک می کند و خطر سنبله ولتاژ یا قطره هایی را کاهش می دهد که می تواند منجر به نقص شود.

احساس فعلی

یک مقاومت 10K اغلب در برنامه های سنجش جریان استفاده می شود ، جایی که به تبدیل جریان جریان به افت ولتاژ قابل اندازه گیری کمک می کند.این در سیستم های مدیریت باتری ، مدارهای کنترل موتور و برنامه های نظارت بر انرژی که نیاز به اندازه گیری دقیق فعلی دارند ، مفید است.با قرار دادن مقاومت در سری با بار ، افت ولتاژ در آن می تواند اندازه گیری و برای تعیین جریان جریان از طریق مدار ، به دنبال قانون اهم (V = IR) اندازه گیری شود.این روش به میکروکنترلرها یا سایر سیستم های نظارت اجازه می دهد تا مصرف برق را ردیابی کنند ، گسل ها را تشخیص دهند یا اقدامات محافظتی را اجرا کنند.مقدار 10K بر اساس حساسیت مورد نیاز و ملاحظات اتلاف قدرت انتخاب می شود و از صحت بدون تأثیر بر عملکرد مدار اطمینان می دهد.

سنجش دما

در برنامه های سنجش دما ، یک مقاومت 10K معمولاً در رابطه با ترمیستورها استفاده می شود تا یک مدار تقسیم کننده ولتاژ ایجاد شود که به میکروکنترلرها اجازه می دهد تغییرات دما را اندازه گیری کنند.ترمیستور ، که مقاومت آن با دما تغییر می کند ، با مقاومت با ارزش ثابت کار می کند تا یک خروجی ولتاژ متغیر ایجاد کند که مربوط به تغییرات دما باشد.این روش به طور گسترده در دماسنجهای دیجیتال ، سیستم های HVAC و نظارت بر دمای صنعتی مورد استفاده قرار می گیرد.مقاومت 10K تضمین می کند که تغییرات ولتاژ در یک محدوده قابل اندازه گیری برای مبدل های آنالوگ به دیجیتال (ADC) باقی می ماند و باعث بهبود صحت خواندن دما می شود.با انتخاب مقدار مقاومت مناسب ، می توانید حساسیت و دقت سیستم اندازه گیری را بهینه کنید.

فیلتر سیگنال

یک مقاومت 10K اغلب در مدارهای فیلتر سیگنال برای از بین بردن نویز ناخواسته و بهبود وضوح سیگنال ها در برنامه های صوتی ، ارتباط داده ها و برنامه های سنسور ادغام می شود.معمولاً در فیلترهای کم گذر ، بالا و گذر باند ظاهر می شود و در کنار خازن ها کار می کند تا فرکانس برش فیلتر را تعیین کند.به عنوان مثال ، در مدارهای صوتی ، به از بین بردن نویز با فرکانس بالا که می تواند کیفیت صدا را کاهش دهد ، کمک می کند.در سیستم های ارتباطی داده ، به جلوگیری از تحریف سیگنال و بهبود قابلیت اطمینان انتقال کمک می کند.با انتخاب دقیق مقادیر مقاومت و خازن ، می توانید پاسخ فیلتر را متناسب با الزامات برنامه خاص ، متناسب با یکپارچگی بهینه سیگنال تنظیم کنید.

تقسیم کننده ولتاژ

یکی از بیشترین کاربردهای یک مقاومت 10K در مدارهای تقسیم کننده ولتاژ است ، جایی که به پایین آمدن ولتاژ به سطوح مناسب برای میکروکنترلرها ، سنسورها و سایر اجزای الکترونیکی کمک می کند.یک تقسیم کننده ولتاژ از دو مقاومت متصل به صورت سری تشکیل شده است که مقاومت 10K اغلب یکی از آنها است و با تقسیم ولتاژ ورودی به طور متناسب به ایجاد ولتاژ خروجی مورد نظر کمک می کند.این روش به طور گسترده در دستگاه های باتری ، مدارهای ADC و برنامه های تغییر سطح استفاده می شود.با انتخاب مقادیر مقاومت مناسب ، می توانید بدون نیاز به مدارهای تنظیم ولتاژ پیچیده ، به سطح ولتاژ دقیق برسید.مقاومت 10K در تضمین تقسیم ولتاژ قابل پیش بینی و پایدار در بسیاری از الکترونیک های کم مصرف نقش دارد.

مقاومت های کشش/کشویی

در الکترونیک دیجیتال ، از یک مقاومت 10K غالباً به عنوان مقاومت کشش یا کشش استفاده می شود تا از سطح منطق پایدار اطمینان حاصل شود و از ورودی های شناور جلوگیری کند.ورودی های شناور می توانند باعث ایجاد رفتار نامنظم در میکروکنترلرها و مدارهای منطقی شوند و منجر به حالات سیگنال ناخواسته شوند.با اتصال یک مقاومت 10kΩ بین پین ورودی و یا ولتاژ تأمین (کشش) یا زمین (کشش پایین) ، در صورت عدم وجود سیگنال فعال ، سطح ولتاژ مشخصی حفظ می شود.این برنامه در رابط های دکمه ای ، پین های GPIO (ورودی/خروجی هدف عمومی) و خطوط ارتباطی I2C متداول است.مقدار 10kΩ یک انتخاب استاندارد است زیرا تعادل بین مصرف برق و یکپارچگی سیگنال را فراهم می کند و از عملکرد قابل اعتماد بدون قرعه کشی بیش از حد فعلی اطمینان می دهد.

محدود کننده فعلی

یک مقاومت 10K اغلب در مدارهای LED برای محدود کردن میزان جریان جریان از طریق LED استفاده می شود ، و مانع از آن می شود که بیش از حد جریان داشته باشد و آسیب ببیند.LED ها برای عملکرد کارآمد به یک جریان کنترل شده نیاز دارند و بدون مقاومت محدود کننده جریان ، می توانند بیش از حد گرم شوند و بسوزند.با قرار دادن یک مقاومت 10kΩ به صورت سری با LED ، جریان به یک سطح امن محدود می شود و اطمینان حاصل می شود که LED در مشخصات دارای امتیاز خود عمل می کند.این در دستگاه های باتری مهم است که در آن راندمان انرژی در اولویت قرار دارد.استفاده از یک مقدار مقاومت به درستی محاسبه شده می تواند به کنترل روشنایی LED کمک کند و مقاومت 10K را به یک مؤلفه مهم در طراحی شاخص های LED ، پانل های نمایش و سیستم های روشنایی تبدیل می کند.

ترانزیستورهای مغرضانه

در مدارهای تقویت کننده مبتنی بر ترانزیستور ، یک مقاومت 10K معمولاً برای تعصب استفاده می شود ، که تضمین می کند که ترانزیستور در منطقه مورد نظر خود عمل کند.مقاومتهای مغرضانه به تنظیم ولتاژ پایه صحیح در ترانزیستورهای اتصال دو قطبی (BJTS) یا ولتاژ دروازه در ترانزیستورهای اثر میدانی (FET) کمک می کند و به آنها امکان می دهد تا در تقویت یا تعویض برنامه ها به طور کارآمد عمل کنند.بدون تعصب مناسب ، ترانزیستورها ممکن است به طور کامل روشن شوند یا اشباع را وارد کنند و منجر به تحریف سیگنال یا بی ثباتی عملکرد شوند.مقاومت 10K یک ولتاژ مرجع پایدار را فراهم می کند و امکان عملکرد ترانزیستور مداوم در مدارهایی مانند تقویت کننده های صوتی ، تقویت کننده های RF و تنظیم کننده های تعویض را فراهم می کند.با انتخاب مقدار مقاومت مناسب ، می توانید ضمن حفظ راندمان انرژی و به حداقل رساندن اتلاف قدرت غیر ضروری ، عملکرد را بهینه کنید.

پایان

مقاومت 10K یک بخش اساسی اما مهم از مدارهای الکترونیکی است و به آنها کمک می کند تا یکنواخت و قابل اعتماد کار کنند.با درک چگونگی مشاهده یکی از کد رنگ آن و دانستن کاربردهای آن ، می توانید مدارهای بهتری ایجاد کنید.چه از آن در تنظیمات ساده یا دستگاه های پیچیده استفاده شود ، مقاومت 10K برای ساخت و رفع الکترونیک مهم است ، و در هر کجا که استفاده شود ، ثبات و دقت را فراهم می کند.
