CPLD EPM7064STC100-7: ویژگی ها ، برنامه ها و راهنمای برنامه نویسی در سیستم

EPM7064STC100-7 یک تراشه قدرتمند از سری MAX® 7000S Intel است که برای انجام کارهای پیچیده در دستگاه های الکترونیکی طراحی شده است.این راهنما در مورد ویژگی ها و کاربردهای اصلی EPM7064STC100-7 ، با تأکید بر توانایی آن در برنامه ریزی مجدد به راحتی ، عملکرد سریع آن و طراحی انعطاف پذیر آن ، بحث می کند.ایده آل برای بسیاری از فن آوری های مختلف ، از وسایل کوچک گرفته تا ماشین های صنعتی بزرگ ، این تراشه یک قطعه اصلی برای ساخت مدارهای دیجیتال پیشرفته است.

کاتالوگ

توضیحات EPM7064STC100-7

در EPM7064STC100-7 یک دستگاه منطق قابل برنامه ریزی پیچیده (CPLD) از سری MAX® 7000S Intel است.این دستگاه دارای 64 ماکروسل و 1250 دروازه است که به ساخت مدارهای دیجیتالی پیچیده کمک می کند.این تراشه با حداکثر سرعت 166.7 مگاهرتز اجرا می شود ، با تأخیر سیگنال 7.5 نانو ثانیه (NS).این دستگاه دارای 68 پین ورودی/خروجی (I/O) است که با منطق 3.3 ولت و 5 ولت کار می کنند و استفاده از آن در مدارهای مختلف را آسان می کند.یکی از ویژگی های اصلی برنامه نویسی در سیستم 5.0 ولت آن (ISP) از طریق رابط JTAG (IEEE 1149.1) است.این بدان معنی است که می توانید بدون حذف آن از مدار ، مجدداً برنامه ریزی مجدد کنید ، آزمایش و به روزرسانی ها را آسان تر کنید.در یک بسته مسطح 100 پین نازک (TQFP) قرار می گیرد که یک بسته جمع و جور و سطح سطح است.این CPLD در سیستم های تعبیه شده ، پردازش سیگنال دیجیتال ، دستگاه های ارتباطی و اتوماسیون صنعتی استفاده می شود.

ما مؤلفه های با کیفیت بالا و خدمات سفارشی را ارائه می دهیم ، بنابراین بهتر است سفارش فله خود را برای راه حل های قابل اعتماد CPLD با ما قرار دهید.

ویژگی های EPM7064STC100-7

• منطق با چگالی بالا: EPM7064STC100-7 با 64 ماکروسل و 1250 دروازه قابل استفاده طراحی شده است و این امر را برای اجرای توابع منطقی پیچیده در مدارهای دیجیتال بسیار مناسب می کند.این معماری با چگالی بالا باعث ایجاد طرح های منطقی پیچیده و در عین حال حفظ کارایی در عملیات منطقی قابل برنامه ریزی می شود.ساختار ماکروسل بهینه بهینه سازی شده ، استفاده مؤثر از منابع موجود را تضمین می کند ، و از پیاده سازی های منطقی ترکیبی و پی در پی پشتیبانی می کند.

• عملکرد سریع: ساخته شده برای پردازش پر سرعت ، EPM7064STC100-7 با حداکثر فرکانس داخلی 166.7 مگاهرتز عمل می کند و امکان اجرای سریع توابع منطقی را فراهم می کند.تأخیر انتشار آن از 7.5 نانومتر حداقل تأخیر را تضمین می کند.این قابلیت سوئیچینگ سریع توانایی دستگاه را در رسیدگی به پردازش داده های پر سرعت ، تهویه سیگنال و کنترل وظایف به طور کارآمد افزایش می دهد و این امر به یک انتخاب قابل اعتماد برای خواستار سیستم های دیجیتال تبدیل می شود.

• i/o همه کاره: با 68 پین ورودی/خروجی قابل برنامه ریزی ، EPM7064STC100-7 انعطاف پذیری استثنایی را برای ادغام در طرح های مختلف مدار ارائه می دهد.با پشتیبانی از هر دو سطح منطق 3.3 ولت و 5 ولت ، این امکان را فراهم می کند تا سازگاری یکپارچه با ولتاژهای مختلف سیستم را از بین ببرد و نیاز به شیفت های سطح ولتاژ اضافی را از بین ببرد.این سازگاری آن را برای برنامه های کاربردی در محیط های ولتاژ مختلط مناسب می کند و از کاربرد گسترده در سیستم های تعبیه شده ، کنترل های صنعتی و شبکه های ارتباطی اطمینان می دهد.

• قابلیت برنامه نویسی در سیستم (ISP): یکی از مزایای EPM7064STC100-7 ، قابلیت برنامه نویسی در سیستم 5.0 ولت آن (ISP) است که از طریق IEEE STD تسهیل می شود.1149.1 رابط JTAG.این ویژگی امکان برنامه ریزی مجدد و اصلاح توابع منطقی را بدون ویرانی یا از بین بردن جسمی دستگاه ، ساده سازی نگهداری ، اشکال زدایی و توسعه تکراری فراهم می کند.قابلیت ISP باعث کاهش خرابی می شود و انعطاف پذیری به روزرسانی های سیستم عامل را افزایش می دهد و آن را برای طرح های دیجیتالی پویا و تنظیم مجدد بسیار ارزشمند می کند.

مدل های CAD EPM7064STC100-7

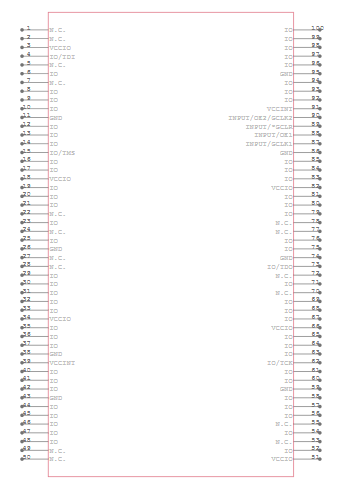

نماد EPM7064STC100-7

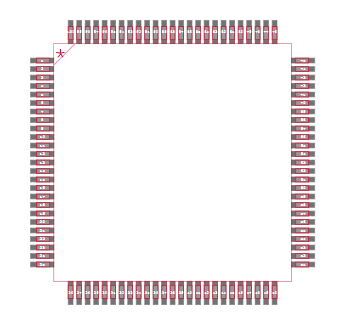

ردپای EPM7064STC100-7

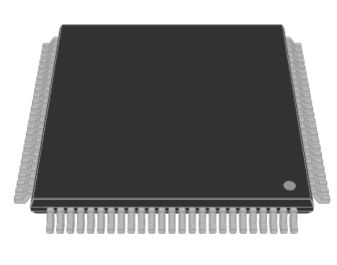

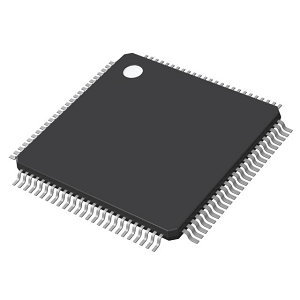

EPM7064STC100-7 مدل 3D

نمودار بلوک EPM7064STC100-7

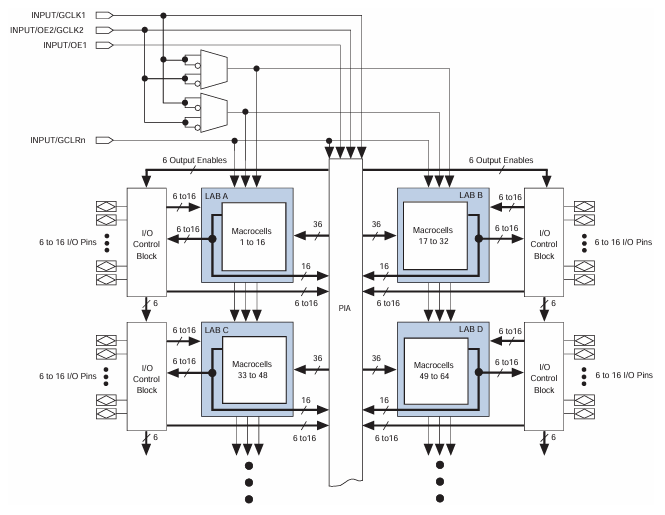

در نمودار بلوک EPM7064STC100-7 نشان می دهد که چگونه عناصر منطقی تراشه به هم وصل و کنترل می شوند.این چهار بلوک آرایه منطق (آزمایشگاه ها) دارای برچسب A ، B ، C و D است که هر کدام حاوی 16 ماکروسل هستند.این ماکروسل ها عملکردهای منطقی را انجام می دهند و از طریق یک آرایه اتصال قابل برنامه ریزی (PIA) وصل می شوند ، که امکان مسیریابی انعطاف پذیر سیگنال ها را فراهم می کند.هر آزمایشگاه به یک بلوک کنترل I/O مرتبط است و حداکثر 16 پین ورودی/خروجی در هر آزمایشگاه را انجام می دهد.این نمودار همچنین سیگنال های کنترل جهانی (GCLK1 ، GCLK2 ، OE1 و GCLRN) را نشان می دهد که به مدیریت ساعت و تنظیم مجدد توابع برای تراشه کمک می کنند.برخی از دروازه های منطق قبل از رسیدن به قسمت های مختلف سیستم ، این سیگنال ها را پردازش می کنند.طراحی EPM7064STC100-7 اجازه می دهد تا در برنامه های مختلف منطق قابل برنامه ریزی مانند دستگاه های دولتی ، رمزگشایی آدرس و سایر مدارهای دیجیتال سفارشی استفاده شود.اتصال انعطاف پذیر آن از جریان سیگنال کارآمد و عملکرد قابل اعتماد اطمینان می دهد.

مشخصات EPM7064STC100-7

نوع	پارامتر
سازنده	Altera/Intel
سری	Max® 7000s
بسته بندی	سینی
وضعیت جزئی	منسوخ
نوع قابل برنامه ریزی	در سیستم قابل برنامه ریزی
زمان تأخیر TPD (1) حداکثر	7.5 نانومتر
عرضه ولتاژ - داخلی	4.75V ~ 5.25V
تعداد عناصر/بلوک های منطقی	4
تعداد ماکروسل	64
تعداد دروازه ها	1250
تعداد I/O	68
دمای عملیاتی	0 درجه سانتیگراد 70 درجه سانتیگراد (TA)
نوع نصب	سطح سطح
بسته / مورد	100 TQFP
بسته دستگاه تأمین کننده	100-TQFP (14x14)
شماره محصول پایه	EPM7064

توالی برنامه نویسی در سیستم EPM7064STC100-7 (ISP)

EPM7064STC100-7 ، بخشی از خانواده Max 7000S CPLD ، برای اطمینان از پیکربندی صحیح ، دنباله برنامه نویسی شش مرحله ای در سیستم (ISP) را دنبال می کند.این فرآیند شما را قادر می سازد بدون حذف آن از صفحه مدار ، دستگاه را برنامه ریزی کنید.فرآیند ISP شامل تغییر دستورالعمل ها ، آدرس ها و داده ها از طریق پین TDI (داده های آزمون در) ضمن بازیابی پاسخ ها از طریق پین TDO (داده های آزمایشی) است.

مرحله اول ، وارد ISP شوید، تضمین می کند که پین ​​های I/O به طور هموار از حالت کاربر به حالت ISP منتقل می شوند و تقریباً به 1 میلی متر نیاز دارند.این دنبال می شود شناسه را بررسی کنید، جایی که شناسه سیلیکون دستگاه برای تأیید هدف صحیح خوانده می شود.بعد ، فله پاک کردن تغییر مرحله در دستورالعمل های پاک شده و یک پالس پاک کردن 100ms را اعمال می کند و تمام داده های موجود را در سلولهای EEPROM پاک می کند.در برنامه مرحله زیر ، جایی که آدرس ها و داده ها به صورت متوالی به دستگاه منتقل می شوند و از پالس های برنامه نویسی برای پیکربندی سلولهای EEPROM استفاده می کنند.هر آدرس باید به صورت جداگانه برنامه ریزی شود و بسته به تعداد سلولهای EEPROM در دستگاه ، این مرحله وقت گیر باشد.

پس از اتمام برنامه نویسی ، تأیید کردن مرحله تضمین می کند که داده ها به درستی ذخیره شده اند.در اینجا ، پالس های خوانده شده برای سلولهای EEPROM اعمال می شود ، و داده های بازیابی شده با مقادیر مورد انتظار مقایسه می شوند.در صورت یافتن اختلافات ، برنامه ریزی مجدد ممکن است لازم باشد.بالاخره ، خروج از ISP مرحله تضمین می کند که پین ​​های I/O به حالت کاربر بازگردند و به 1 متر دیگر نیاز دارند.کل برنامه نویسی یا زمان تأیید تحت تأثیر دو عامل اصلی است: زمان پالس ، لازم برای پاک کردن EEPROM ، برنامه نویسی و عملیات خواندن و تغییر زمان ، که به فرکانس TCK (ساعت آزمون) و تعداد چرخه های مورد نیاز برای انتقال دستورالعمل ها ، آدرس ها و داده ها بستگی دارد.از آنجا که دستگاه های مختلف با قابلیت ISP تعداد مختلفی از سلولهای EEPROM دارند ، هر دو زمان ثابت و متغیر برای هر دستگاه منحصر به فرد هستند.کل زمان ISP را می توان به عنوان تابعی از فرکانس TCK ، تعداد دستگاه های هدف و معماری EEPROM محاسبه کرد.

برنامه های EPM7064STC100-7

سیستم های تعبیه شده

EPM7064STC100-7 به طور گسترده ای در برنامه های سیستم تعبیه شده مورد استفاده قرار می گیرد ، جایی که به عنوان یک راه حل منطق قابل برنامه ریزی انعطاف پذیر برای کنترل پیرامون های مختلف ، پردازش سیگنال ها و اجرای پروتکل های سفارشی استفاده می شود.توانایی آن در رابط با میکروکنترلرها و سنسورها امکان بهینه سازی عملکرد سیستم را در حالی که یک ردپای جمع و جور را حفظ می کند ، بهینه سازی می کند.با عملکرد پر سرعت و مصرف کم مصرف ، این یک انتخاب عالی برای برنامه های تعبیه شده است که نیاز به قابلیت اطمینان و کارآیی دارند.

پردازش سیگنال دیجیتال (DSP)

در پردازش سیگنال دیجیتال ، EPM7064STC100-7 در اجرای فیلترها ، مدولاسیون سیگنال و عملکردهای مختلف ریاضی نقش دارد.سرعت سوئیچینگ سریع آن و تأخیر در انتشار کم ، آن را برای رسیدگی به وظایف پردازش داده های با فرکانس بالا مناسب می کند و حداقل تأخیر در تبدیل و دستکاری سیگنال را تضمین می کند.معمولاً در پردازش صوتی ، ارتباطات از راه دور و رادار استفاده می شود.

داده های ارتباطات

EPM7064STC100-7 به دلیل توانایی در انجام عملیات فشرده منطقی مانند مسیریابی داده ها ، بافر و تصحیح خطا ، در سیستم های ارتباطی شبکه و داده به طور گسترده مورد استفاده قرار می گیرد.قابلیت های I/O قابل برنامه ریزی آن به آن اجازه می دهد تا با پروتکل های مختلف ارتباطی سازگار شود و آن را به یک مؤلفه ارزشمند در سوئیچ های اترنت ، روترها و زیرساخت های ارتباط از راه دور تبدیل کند.پشتیبانی از آن از قابلیت برنامه نویسی در سیستم (ISP) همچنین به روزرسانی های میدانی را امکان پذیر می کند و باعث بهبود سازگاری در محیط های شبکه پویا می شود.

اتوماسیون صنعتی

برنامه های صنعتی نیاز به قابلیت اطمینان ، دوام و مصرف کم مصرف دارند و EPM7064STC100-7 را به عنوان یک انتخاب ترجیحی برای کنترل کننده های منطقی قابل برنامه ریزی (PLC) ، سیستم های کنترل حرکتی و تجهیزات آزمایش خودکار تبدیل می کنند.با برنامه نویسی در سیستم مبتنی بر JTAG ، این امکان را فراهم می کند تا بدون نیاز به حذف فیزیکی یا طراحی مجدد ، فرآیندهای اتوماسیون را پالایش کند.تطبیق پذیری آن در سازگاری با ولتاژ همچنین باعث می شود تا با طیف گسترده ای از سنسورها و محرک های مورد استفاده در تنظیمات صنعتی ، برای واسطه مناسب باشد.

قسمتهای مشابه EPM7064STC100-7

• EPM7064STC44-10N

• EPM7064STC100-6

• EPM7064STC100-10

مزایای EPM7064STC100-7

قابلیت برنامه نویسی در سیستم (ISP)

یکی از بزرگترین مزایای EPM7064STC100-7 ، توانایی آن در برنامه ریزی مجدد در حالی که هنوز در سیستم نصب شده است.این امر نیاز به حذف تراشه برای به روزرسانی ، کاهش زمان نگهداری و بهبود کارایی را از بین می برد.شما می توانید اصلاحات طراحی را بدون قطع تولید اجرا کنید و آن را به یک راه حل مقرون به صرفه برای پروژه های بلند مدت تبدیل کنید.

عملکرد پر سرعت

این دستگاه از فرکانس عملکرد داخلی بالا تا 166.7 مگاهرتز پشتیبانی می کند و امکان پردازش سریع داده ها و زمان پاسخ را فراهم می کند.این امر آن را برای برنامه های کاربردی که نیاز به پردازش سیگنال ، کنترل منطق و رابط پر سرعت دارند ، ایده آل می کند و از عملکرد سیستم نرم تر و مطمئن تر اطمینان می دهد.

پشتیبانی همه کاره I/O

با حداکثر 68 پین I/O قابل تنظیم و سازگاری با سطح ولتاژ متعدد (3.3 ولت ، 5 ولت و گزینه های تحمل برای 2.5V ، 3.3V و 5V) ، EPM7064STC100-7 انعطاف پذیری در طراحی سیستم ارائه می دهد.این امکان را برای ادغام یکپارچه در مدارهای مختلف فراهم می کند و از محیط های ولتاژ مختلط پشتیبانی می کند و باعث کاهش مشکلات سازگاری با سایر مؤلفه ها می شود.

عملکرد قابل اعتماد در سراسر محیط

EPM7064STC100-7 در شرایط مختلف ، در محدوده دما از 0 درجه سانتیگراد تا 70 درجه سانتیگراد عمل می کند.این قابلیت اطمینان آن را به یک انتخاب ارجح برای برنامه هایی که در آن به ثبات محیط زیست نیاز است ، مانند اتوماسیون صنعتی ، ارتباطات از راه دور و سیستم های کنترل تعبیه شده تبدیل می کند.

نمودار پین بسته EPM7064STC100-7

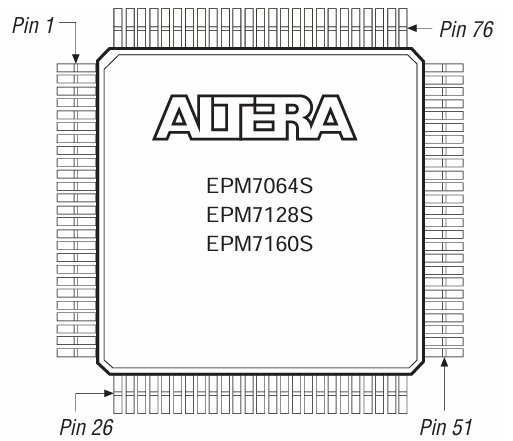

EPM7064STC100-7 یک CPLD (دستگاه منطق قابل برنامه ریزی پیچیده) از سری Max 7000S Altera است که در یک بسته مسطح نازک 100 پین (TQFP-100) قرار دارد.این نوع بسته برای برنامه های سطح سطح طراحی شده است و تعادل چگالی پین بالا و اندازه جمع و جور را ارائه می دهد.در نمودار یک طرح شماره گذاری خلاف جهت عقربه های ساعت را دنبال می کند ، با پین 1 در گوشه بالا سمت چپ بسته قرار دارد.در حال حرکت در جهت عقربه های ساعت ، 25 پین اول سمت چپ را اشغال می کنند ، پین های 26 تا 50 در امتداد لبه پایین قرار می گیرند ، پین های 51 تا 75 در امتداد سمت راست ادامه می یابد و پین های 76 تا 100 در امتداد لبه بالا توزیع می شوند.در بسته TQFP-100 ویژگی های نازک که از هر چهار طرف بدنه مسطح و مربع به بیرون امتداد می یابد.این طرح در حالی که فاصله کافی پین را برای لحیم کاری آسان و مونتاژ حفظ می کند ، سازگاری سطح سطح را تقویت می کند.زمین سرب (فاصله بین پین های مجاور) به طور معمول 0.5 میلی متر است ، و در عین حال ردپای کلی را به حداقل می رساند.

تولید کننده EPM7064STC100-7

EPM7064STC100-7 یک CPLD (دستگاه منطق قابل برنامه ریزی پیچیده) است که در ابتدا توسط AlterA ساخته شده است ، یک شرکت نیمه هادی که به دلیل راه حل های منطقی قابل برنامه ریزی خود شناخته شده است.در سال 2015 ، این کشور AlterA را به دست آورد و خطوط تولید FPGA و CPLD خود را در گروه راه حل های قابل برنامه ریزی Intel (PSG) ادغام کرد.از آن زمان ، EPM7064STC100-7 تحت عنوان Intel مارک گذاری شده است ، اگرچه به عنوان منسوخ مشخص شده است.اینتل ، به عنوان سازنده ، پشتیبانی میراث را برای CPLD های سری MAX® 7000S ، از جمله این مدل ، حفظ کرد ، در حالی که به تدریج تمرکز خود را به سمت FPGA مدرن و فن آوری های منطقی قابل برنامه ریزی تغییر می دهد.

پایان

EPM7064STC100-7 توابع پیچیده ، عملکرد سریع و به روزرسانی های آسان را در یک تراشه به ارمغان می آورد و ارزش آن را در تنظیمات دیجیتال به چالش می کشد.این راهنما نشان داده است که چگونه کار می کند ، چه چیزی برای آن استفاده می شود و چگونه در سیستم های الکترونیکی مختلف قرار می گیرد.این کمک می کند تا دستگاه ها به طور روان و کارآمد اجرا شوند و ثابت می کنند که هنوز هم برای بسیاری از برنامه ها بسیار مفید است.این راهنما نمای روشنی از چگونگی EPM7064STC100-7 می تواند به بهبود طرح های الکترونیکی و عملکرد سیستم به طور مؤثر کمک کند.
