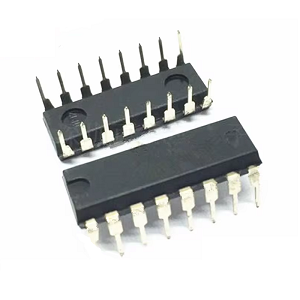

CD4014 IC: ثبت تغییر 8 بیتی با ورودی های موازی

این راهنما به بررسی CD4014 ، یک مدار یکپارچه CMOS بسیار سازگار که به دلیل عملکرد ثبت 8 بیتی شیفت آن شناخته شده است ، پشتیبانی می کند و از ورودی های داده های سریال و موازی پشتیبانی می کند.CD4014 به دلیل تطبیق پذیری خود در طیف گسترده ای از برنامه های منطق دیجیتال ، در سناریوهایی که نیاز به کارآمد داده ها و انتقال ساده دارند ، به ویژه در سیستم های جمع و جور که در آن کاهش استفاده از پین اولویت دارد ، مؤثر است.از مرور کلی از تنظیمات PIN خود به برنامه ها و گزینه های جایگزین ، این مقاله یک بررسی عمیق از اعمال استفاده از CD4014 برای طراحی های الکترونیکی نوآورانه و مدیریت بهینه شده داده ها را ارائه می دهد.

کاتالوگ

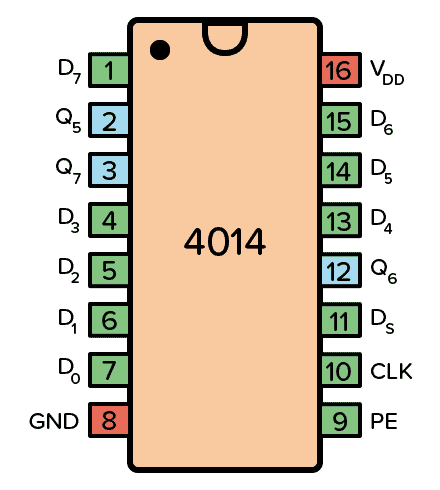

پیکربندی پین 4014 IC

نام پین	شماره پین	نوع	شرح
VDD	16	قدرت	ولتاژ تأمین (3 تا +15 ولت)
GND	8	قدرت	زمین (0 ولت)
d0-d7	1 ، 4 ، 5 ، 6 ، 7 ، 13 ، 14 ، 15	ورودی	پین های ورودی داده موازی
Q5 ، Q6 ، Q7	2 ، 3 ، 12	خروجی	خروجی های بافر از سه بیت آخر
پستان	9	ورودی	موازی را فعال کنید
CP	10	ورودی	پین ساعت برای همگام سازی ورودی
DS	11	ورودی	پین ورودی سریال

استفاده از 4014 IC

برای استفاده از IC 4014 ، با اتصال دقیق VDD به ترمینال مثبت منبع تغذیه و GND به ترمینال منفی شروع کنید.این IC در محدوده قدرت 3 ولت تا 15 ولت عمل می کند ، اما مدل های خاص ممکن است تا 20 ولت گسترش یابد.توصیه می شود برای جزئیات دقیق برقی ، برگه داده را بررسی کنید ، و سازگاری با تنظیم منحصر به فرد خود را متناسب کنید.دامنه ولتاژ انتخاب شده به طور مستقیم بر یکپارچگی عملیاتی دستگاه و عملکرد پایدار تأثیر می گذارد.

با تعویض پین موازی فعال (PE) به حالت بالا ، بارگذاری داده های موازی را شروع کنید.ورودی های داده های انتخاب شده خود را در پین های داده موازی مشخص شده D0 به D7 وصل کنید.یک سیگنال افزایش لبه اعمال شده برای پین CLK داده های مورد نظر را در ثبت نام می کند.این فاز مقدماتی آینه هایی را که تیمی را در یک عمل هماهنگ هماهنگ قرار می دهد ، که نقش ها و هماهنگ سازی از اهمیت بالایی برخوردار است ، تشکیل می دهد.

تغییر داده ها را با جابجایی پین PE به حالت کم شروع کنید.هر پالس CLK در حال افزایش داده ها را به صورت تدریجی تغییر می دهد.در این حالت ، پین DS برای ورودی داده های سریال استفاده می کند و پردازش داده های انعطاف پذیر را تسهیل می کند.این عملکرد در صورت نیاز به انتقال داده های سیال ، از سازماندهی کارآمد و طبقه بندی سیگنال های دیجیتال ، به ویژه سودمند می شود.

مدار کاربردی CD4014

در CD4014 Register Shift ابزاری عملی برای خواندن حالتهای حداکثر هشت سوئیچ با استفاده از فقط سه پین ​​میکروکنترلر ، مانند آردوینو است.این امر باعث می شود برای پروژه هایی که در دسترس بودن پین محدود است ، ایده آل باشد ، زیرا به طور موثر ظرفیت ورودی را بدون نیاز به سخت افزار اضافی گسترش می دهد.این مدار با ضبط حالت های همه سوئیچ های متصل و ارسال این داده ها به میکروکنترلر یک بیت در هر زمان کار می کند.CD4014 از تبدیل موازی به سریال استفاده می کند و به شما امکان می دهد در حالی که سیم کشی را ساده و جمع و جور نگه دارید ، چندین سوئیچ را کنترل کنید.

برای تنظیم آن ، پین D3 Arduino را به پین ​​موازی (PE) موازی CD4014 ، D2 به ساعت (CLK) و D4 به پین ​​خروجی داده (Q) وصل کنید.D3 قفل را برای ضبط حالت های سوئیچ فعال می کند ، D2 پالس های ساعت را برای تغییر حالت ها به خروجی می فرستد ، و D4 داده ها را به صورت متوالی می خواند.هر پالس ساعت حالت سوئیچ بعدی را به پین ​​خروجی تغییر می دهد و به آردوینو اجازه می دهد تا هشت سوئیچ را یک بار بخواند.این رویکرد کارآمد است و هم فضا و هم صرفه جویی می کند.با استفاده از CD4014 می توانید چندین ورودی را با حداقل استفاده از I/O مدیریت کنید ، طراحی خود را ساده کنید و پیچیدگی سیم کشی را کاهش دهید.این یک راه حل جمع و جور و قابل اعتماد برای پروژه هایی است که نیاز به نظارت دقیق بر حالت های سوئیچ دارند.

CD4014 معادل ها و گزینه های دیگر

معادل ها

• NTE4014

• MC14014

• HCF4014

• HEF4014

• cd4014be

طرف دیگر

• 74HC165

• 74HC166

• 74HC198
