چرا TP5100 را برای نیازهای شارژ باتری لیتیوم خود انتخاب کنید

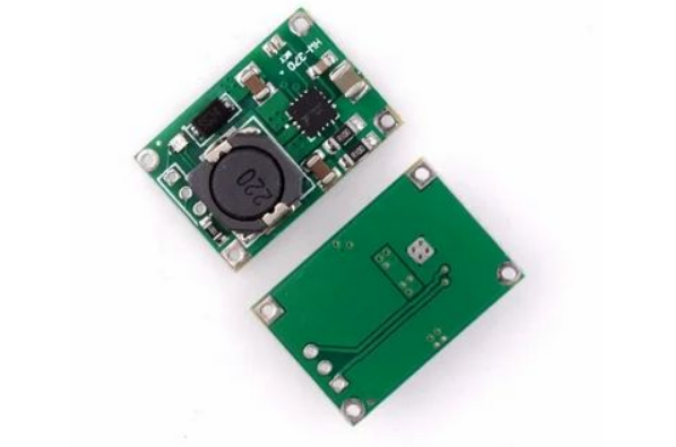

TP5100 یک تراشه هوشمند است که برای مدیریت شارژ باتری لیتیوم طراحی شده است.از تنظیمات تک سلولی و دو سلول پشتیبانی می کند و آن را برای طیف وسیعی از دستگاه ها مناسب می کند.با داشتن ویژگی های ایمنی و طراحی کارآمد ، عملکرد شارژ قابل اعتماد را ضمن محافظت در برابر گرمای بیش از حد ، بیش از حد و سایر خطرات ، تضمین می کند.

کاتالوگ

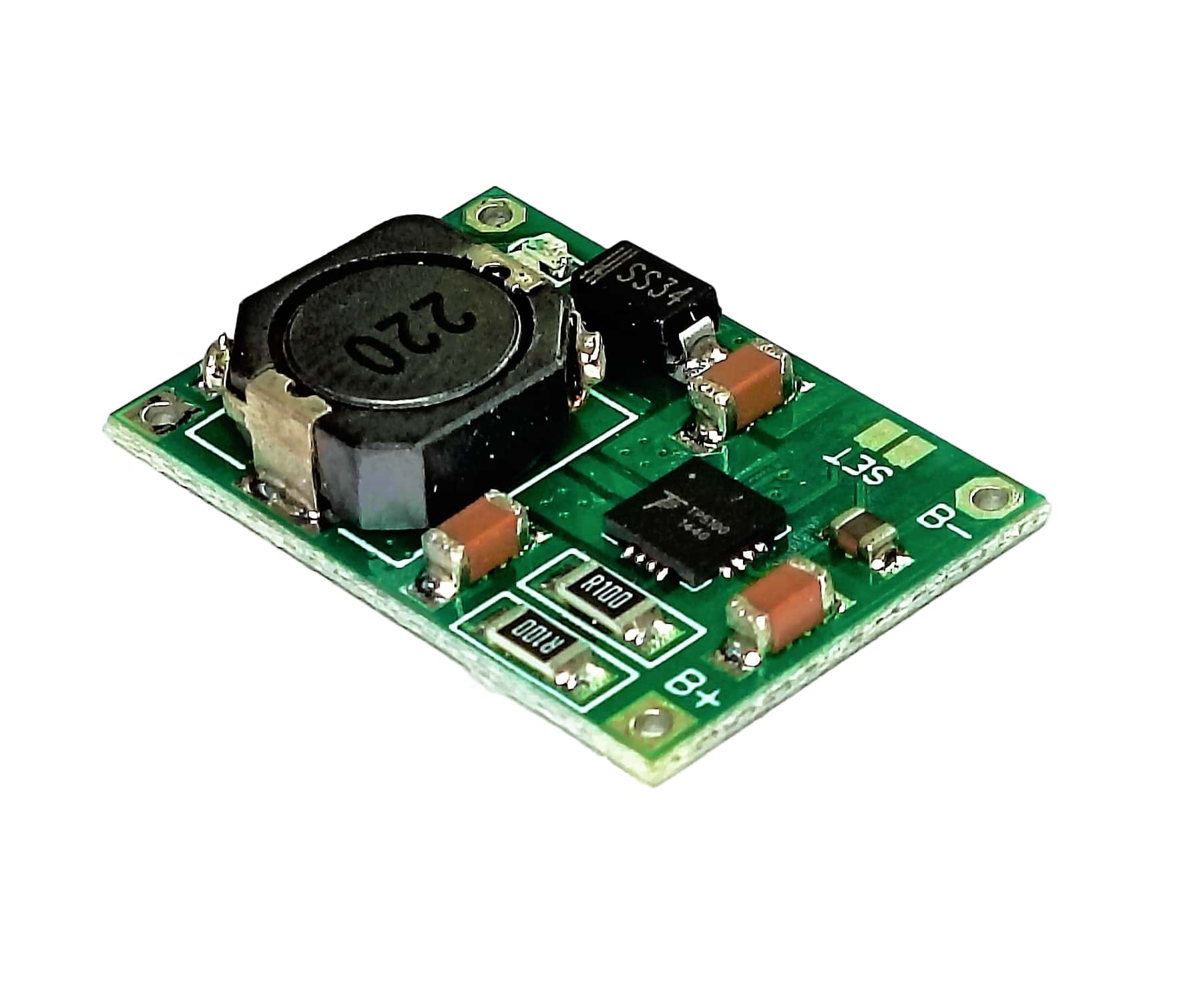

آشنایی با TP5100

در TP5100 یک تراشه هوشمند است که برای مدیریت کارآمد شارژ باتری های لیتیوم طراحی شده است.با باتری های تک سلولی 4.2 ولت کار می کند و می تواند باتری های دوگانه را با مجموع 8.4 ولت کنترل کند.طراحی جمع و جور و تنظیم ساده آن ، آن را برای بسیاری از دستگاه هایی که نیاز به مدیریت شارژ کارآمد دارند ، انتخاب خوبی می کند.همچنین دارای ویژگی های ایمنی داخلی مانند محافظت در برابر بیش از حد ، ولتاژ کم ، دمای بالا و مدارهای کوتاه است و از عملکرد ایمن تر اطمینان حاصل می کند.

این تراشه از طیف گسترده ای از ولتاژهای ورودی ، از 5 ولت تا 18 ولت پشتیبانی می کند و می تواند مراحل مختلف شارژ مانند شارژ ترفند ، پیش شارژ ، جریان ثابت و ولتاژ ثابت را انجام دهد.جریان های شارژ را می توان با استفاده از مقاومت در خارج از کشور تنظیم کرد و حداکثر جریان بار 2a را تنظیم کرد.حالت سوئیچینگ آن در 400kHz کار می کند و در عین حال به مدیریت گرما ، استفاده از اجزای خارجی کوچکتر را امکان پذیر می کند.تراشه همچنین ترانزیستورهای برق و مدارهای مسدود کننده معکوس را ادغام می کند و نیاز به اجزای محافظ اضافی مانند دیودهای خارجی را کاهش می دهد.

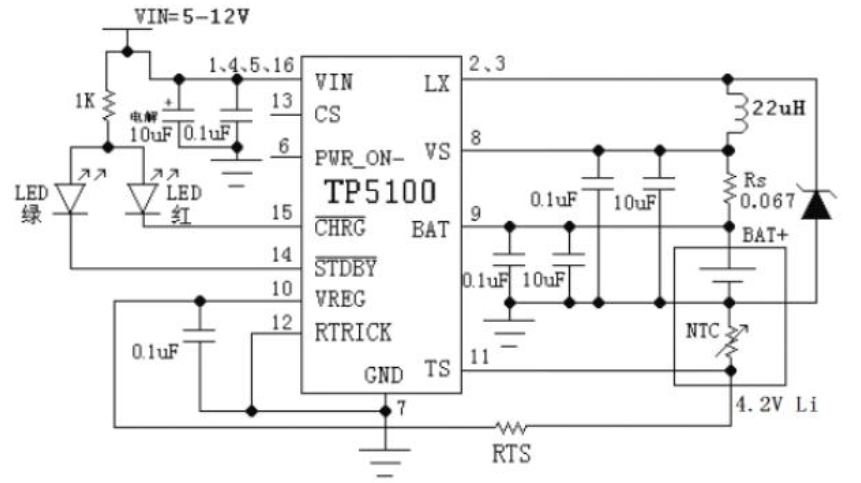

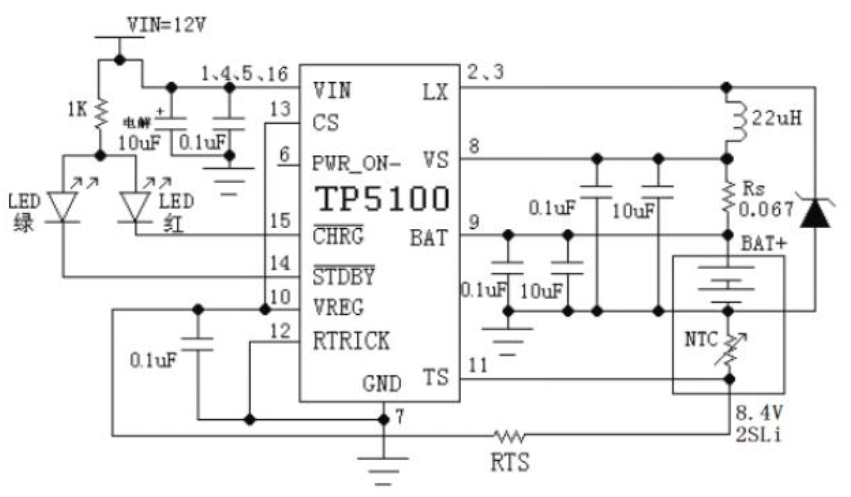

نمودار مدار TP5100

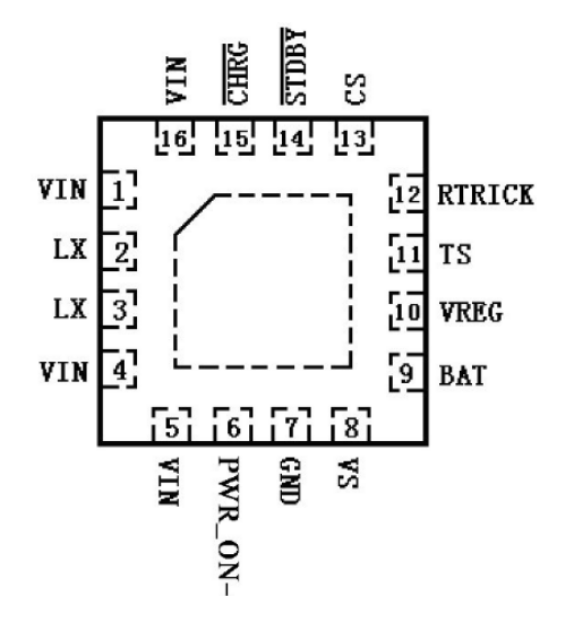

پیکربندی پین TP5100

نام پین	توضیحات پین
وین	پین ولتاژ ورودی (حداکثر 20 ولت)
GND	مرجع ورودی زمین
خفاش+	خروجی مثبت باتری
GND	منفی باتری
شارژ	خروجی LED برای نشان دادن شارژ
GND	مرجع زمینی LED
متهم	خروجی LED برای نشان دادن باتری شارژ شده

توابع هر پین در TP5100

• وین - ولتاژ ورودی مثبت

پین های VIN (1 ، 4 ، 5 ، 16) به عنوان ورودی مثبت برای ولتاژ عرضه ، از مدار داخلی تراشه استفاده می کنند.آنها دامنه ولتاژ بین 5 ولت را می پذیرند.برای اطمینان از عملکرد صاف ، این پین ها باید با خازن های بای پس از 10UF و 0.1UF متصل شوند.اگر اختلاف ولتاژ بین VIN و VRBATR زیر 30mV کاهش یابد ، Chip وارد حالت آماده به کار می شود ، مصرف جریان را به میزان قابل توجهی فقط به 1μA کاهش می دهد.

• LX - اتصال برای جریان باتری

پین های LX (2 ، 3) اتصالات تخلیه برای ترانزیستور قدرت داخلی PMOSFET هستند.این پین ها به یک سلف خارجی مرتبط هستند و آنها را قادر می سازد به عنوان مسیر ورودی برای جریان شارژ عرضه شده به باتری عمل کنند.

• PWR_ON - کنترل سوئیچینگ برق

پین 6 ، برچسب PWR_ON ، عملکرد سوئیچینگ برق تراشه را کنترل می کند.هنگامی که به منبع تغذیه وصل می شود ، این پین توسط یک سوئیچ داخلی پایین کشیده می شود و ترانزیستور PMOS را فعال می کند.در مقابل ، اگر تراشه از منبع تغذیه جدا شود ، PWR_ON برای مطابقت با ولتاژ باتری بالا کشیده می شود و PMO ها را خاموش می کند.این عملکرد به شما کمک می کند تا سوئیچینگ برق را مدیریت کنید و تأیید کنید که توالی برق به درستی کار می کند یا خیر.

• GND - اتصال زمینی

پین 7 اتصال زمینی برای تراشه است و یک نقطه مرجع برای منبع تغذیه فراهم می کند.

• در مقابل - تشخیص جریان خروجی

پین 8 ، برچسب VS ، ورودی مثبت برای نظارت بر جریان خروجی است.این پین نقش مهمی در اطمینان از تشخیص دقیق جریان در هنگام شارژ باتری دارد.

• خفاش - تشخیص ولتاژ باتری

پین خفاش (9) ولتاژ باتری را تشخیص می دهد.این باید به ترمینال مثبت باتری وصل شود و به تراشه اجازه می دهد وضعیت باتری را به طور موثر کنترل کند.

• VREG - منبع تغذیه داخلی

پین 10 ، با مشخص شده VREG ، قدرت داخلی را فراهم می کند.آن را به یک خازن بای پس از 0.1Uf خارجی به زمین وصل می کند و می تواند تا 5 میلی متر بار رانندگی کند.

• TS - ورودی نظارت بر دما

پین 11 ، پین TS ، برای نظارت بر دمای باتری استفاده می شود.به خروجی سنسور ترمیستور NTC باتری متصل می شود.اگر ولتاژ در TS خارج از محدوده مشخص شده باشد (کمتر از 45 ٪ یا بیشتر از 80 ٪ VREG) ، تراشه برای محافظت از باتری شارژ می شود.اگر TS را مستقیماً به زمین وصل کنید ، ویژگی نظارت بر دما غیرفعال است ، اما روند شارژ طبق معمول ادامه می یابد.

• RTRICK - تنظیم جریان پیش از پرداخت

پین 12 ، به نام rtrick ، ​​به شما امکان می دهد جریان پیش پرداخت ترفند را تنظیم کنید.پایه گذاری این پین ، جریان پیش از شارژ را به 10 ٪ جریان ثابت تعیین می کند ، اما می توانید این کار را با استفاده از یک مقاومت خارجی اصلاح کنید.اگر بدون اتصال باقی بماند ، پیش فرض جریان از پیش به همان مقدار جریان ثابت است.

• CS - CHIP ورودی را انتخاب کنید

پین 13 ، دارای برچسب CS ، به شما امکان می دهد ولتاژ برش را برای باتری های لیتیوم یون پیکربندی کنید.یک ورودی بالا (VREG) ولتاژ برش را برای باتری های سلول دوتایی به 8.4 ولت تنظیم می کند ، در حالی که CS بدون اتصال ، ولتاژ برش را برای باتری های تک سلولی به 4.2 ولت پیکربندی می کند.ورودی کم تراشه را در حالت آماده به کار قرار می دهد.این پین همچنین می تواند از طریق منطق TTL یا CMOS کنترل شود.

• Stdby - شارژ کامل شاخص

پین 14 ، stdby ، برای نشان دادن زمان شارژ کامل باتری استفاده می شود.هنگامی که شارژ کامل شد ، پین توسط سوئیچ داخلی پایین کشیده می شود.در غیر این صورت ، در وضعیتی با امپدانس بالا باقی مانده است.

• CHRG - شاخص وضعیت شارژ

پین 15 ، CHRG ، نشان می دهد که آیا باتری به طور فعال شارژ می شود یا خیر.در حالی که باتری شارژ می شود ، این پین کم کشیده می شود.اگر شارژ متوقف شود ، پین به حالت امپدانس بالا تغییر می یابد و نشانگر پایان روند شارژ است.

ویژگی های اصلی TP5100

برای باتری های لیتیوم همه کاره طراحی شده است

TP5100 با هر دو باتری لیتیوم سلولی با ولتاژ کل 8.4 ولت و باتری های لیتیوم تک سلولی با ولتاژ 4.2 ولت سازگار است.این انعطاف پذیری باعث می شود تا برای طیف گسترده ای از دستگاه ها مناسب باشد و به شما امکان می دهد بدون نیاز به تنظیمات جداگانه از آن در برنامه های مختلف استفاده کنید.

جریان شارژ قابل تنظیم

با TP5100 می توانید جریان شارژ را بین 0.1A و 2A تنظیم کنید.این بدان معناست که بسته به نیازهای خاص کاربرد شما یا ظرفیت باتری هایی که استفاده می کنید ، بر روی سرعت باتری های خود کنترل می کنید.

جریان قابل تنظیم جریان قابل تنظیم

جریان پیش از هزینه را می توان از 10 ٪ تا 100 ٪ جریان ثابت تنظیم شده تنظیم کرد.این ویژگی به ویژه برای مدیریت فرآیند شارژ برای باتری هایی که در ابتدا نیاز به شارژ تدریجی دارند برای اطمینان از عملکرد ایمن و کارآمد مفید است.

دامنه ولتاژ عملیاتی گسترده

TP5100 به طور مؤثر در محدوده ولتاژ تا 18 ولت عمل می کند.این محدوده گسترده در هنگام انتخاب منابع انرژی انعطاف پذیری بیشتری به شما می دهد و باعث می شود یکپارچه سازی تراشه در سیستم شما آسانتر شود.

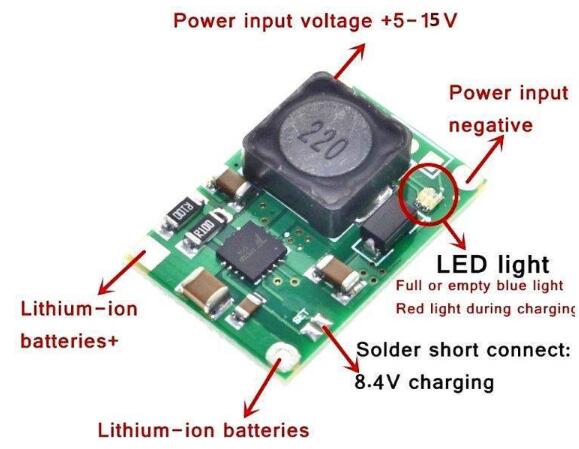

شاخص های LED برای شارژ وضعیت

این تراشه مجهز به LED های قرمز و سبز است که به شما در نظارت بر وضعیت شارژ باتری های شما کمک می کند.LED قرمز نشان می دهد که باتری در حال حاضر شارژ می شود ، در حالی که LED سبز هنگام شارژ کامل نشان می دهد.این ویژگی ساده باعث می شود شما همیشه وضعیت باتری خود را با یک نگاه بدانید.

حفاظت جامع ایمنی

TP5100 دارای ویژگی های محافظت داخلی برای ایمن نگه داشتن باتری ها و دستگاه های شما است.این شرکت در برابر گرمای بیش از حد ، بیش از حد ، زیر ولتاژ و مشکلات مربوط به دمای باتری محافظت می کند.این حمایت ها آرامش خاطر را فراهم می کند و به جلوگیری از آسیب به تجهیزات شما کمک می کند.

محافظت در برابر اتصال معکوس و مدارهای کوتاه

این تراشه همچنین شامل مکانیسم هایی برای محافظت در برابر اتصالات باتری معکوس و مدارهای کوتاه است.این ویژگی ها به حفظ ایمنی و قابلیت اطمینان تنظیم شما کمک می کند ، به خصوص در سناریوهایی که اشتباهات در طول اتصال می تواند منجر به آسیب شود.

عمل با فرکانس بالا

TP5100 با استفاده از فرکانس 400kHz ، به شما امکان می دهد از اجزای خارجی کوچکتر مانند سلف استفاده کنید ، با حداقل القاء قابل استفاده 20UH.این منجر به طراحی فشرده تر ضمن حفظ عملکرد کارآمد می شود.

مشخصات دقیق TP5100

پارامتر	ارزش
سازگاری	سلول دوتایی 8.4V یا تک سلولی 4.2V باتری
دامنه ولتاژ ورودی	5 ولت تا 15 ولت
فرکانس تعویض	400 کیلوهرتز
دیود ضد حرکات خارجی	لازم نیست
شاخص های وضعیت LED
- LED قرمز	شارژ باتری را نشان می دهد
- LED آبی	حالت آماده به کار را نشان می دهد
- چشمک زن قرمز/آبی	عدم وجود باتری را نشان می دهد خازن
- هر دو LED خاموش	نشان می دهد VIN بسیار کم/زیاد یا خاموش کردن دمای بالا
ویژگی های محافظت از باتری	- محافظت از دمای باتری
	- محافظت در برابر اتصال معکوس و مدارهای کوتاه
حداکثر دمای اتصال	120 درجه سانتیگراد
دامنه دمای محیطی	-40 درجه سانتیگراد تا 85 درجه سانتیگراد

چگونه TP5100 کار می کند

TP5100 به طور خاص برای کنترل شارژ جریان بالا برای باتری های لیتیوم یون ساخته شده است ، خواه تنظیمات تک سلولی 4.2 ولت یا سلول های دوگانه 8.4V.از ترانزیستورهای قدرت داخلی برای مدیریت سه مرحله اصلی شارژ استفاده می کند: شارژ ترفند ، شارژ جریان ثابت و شارژ ولتاژ ثابت.می توانید جریان شارژ را با مقاومتهای خارجی تنظیم کنید ، بدون نیاز به یک دیود مسدود کننده معکوس اضافی ، حداکثر بار مداوم حداکثر 2a را امکان پذیر کنید.

برای آگاهی از عملکرد آن ، TP5100 دارای دو پین تخلیه باز است.سیگنال های پین CHRG هنگام شارژ در حال انجام است ، در حالی که پین ​​stdby نشان می دهد که باتری کاملاً شارژ می شود.اگر دمای داخلی تراشه بالاتر از 145 درجه سانتیگراد افزایش یابد ، به طور خودکار جریان شارژ را کاهش می دهد.این ویژگی به جلوگیری از گرمای بیش از حد و محافظت از قطعات تراشه و اجزای متصل کمک می کند.

شارژ هنگامی شروع می شود که ولتاژ ورودی از آستانه راه اندازی تراشه فراتر رود.در این مرحله ، پین VREG ورودی را فعال می کند ، یا می توانید آن را شناور بگذارید.سپس پین CHRG نشان می دهد که روند شارژ آغاز شده است.اگر ولتاژ باتری برای تنظیمات سلول دوتایی (یا 2.9 ولت برای تنظیمات تک سلولی) زیر 5.8 ولت کاهش یابد ، تراشه قبل از شارژ ترفند را با جریان کم شروع می کند.می توانید این جریان پیش از بار را از طریق یک مقاومت خارجی تنظیم کنید.

به عنوان بار باتری ، جریان ثابت با مقاومت بین پین های VS و VBAT تنظیم می شود.هنگامی که ولتاژ باتری به حداکثر خود نزدیک می شود (8.4 ولت برای سلول دوگانه یا 4.2 ولت برای تک سلولی) ، جریان شارژ شروع به خاموش شدن می کند و به شارژ ولتاژ ثابت منتقل می شود.هنگامی که جریان شارژ به سطح برش رسید ، روند متوقف می شود.پین CHRG به حالت امپدانس بالا سوئیچ می شود و پین stdby سیگنال می دهد که باتری کاملاً شارژ شده است.اگر ولتاژ باتری به آستانه از پیش تعیین شده (8.1 ولت برای سلول دوگانه یا 4.05 ولت برای تک سلولی) کاهش یابد ، تراشه به طور خودکار چرخه شارژ جدید را شروع می کند.

TP5100 به لطف مرجع ولتاژ با دقت بالا داخلی ، تقویت کننده خطا و تقسیم کننده مقاومت ، کنترل ولتاژ دقیق را تضمین می کند.این ترکیب ولتاژ برش را با دقت 1 ± induction حفظ می کند و از شارژ مداوم و قابل اطمینان اطمینان می دهد.هنگامی که ولتاژ ورودی برداشته می شود یا زیر ولتاژ باتری پایین می آید ، تراشه وارد یک حالت خاموش کردن کم قدرت می شود.در طی این حالت ، جریان نشت باتری به حدود 1μA به حداقل می رسد و هیچ دیود مسدود کننده معکوس خارجی لازم نیست.

برنامه های TP5100

دستگاه ها و شارژرهای الکترونیکی قابل حمل

TP5100 برای وسایل الکترونیکی قابل حمل که نیاز به شارژ باتری کارآمد دارند ، مناسب است.این که آیا شما دستگاه های کوچک و یا شارژرهای با هدف کلی را تأمین می کنید ، این تراشه شارژ قابل اعتماد و کنترل شده را تضمین می کند و آن را برای بسیاری از برنامه ها به یک انتخاب همه کاره تبدیل می کند.

تلفن های هوشمند و دستگاه های تلفن همراه

می توانید از TP5100 برای تلفن های هوشمند ، PDA ها و سایر دستگاه های تلفن همراه که به یک فرآیند شارژ پایدار نیاز دارند ، استفاده کنید.این باتری با هر دو باتری لیتیوم یونی تک سلولی و دو سلول خوب کار می کند ، و اطمینان حاصل می کند که دستگاه های شما بدون گرمای بیش از حد یا اضافه بار ، به طور مؤثر شارژ می کنند.

بازیکنان MP4 و MP5

این تراشه برای بازیکنان رسانه ای مانند دستگاه های MP4 و MP5 ایده آل است.TP5100 با استفاده از ویژگی های جریان و ایمنی قابل تنظیم خود ، روشی ایمن و کارآمد برای حفظ وسایل سرگرمی شما فراهم می کند.

رایانه های لوحی

TP5100 از نیازهای شارژ رایانه های رایانه لوحی پشتیبانی می کند و عملکرد قابل اعتماد را برای دستگاه هایی که معمولاً باتری های بیشتری دارند ارائه می دهد.توانایی آن در رسیدگی به جریانهای شارژ بالاتر ، شارژ سریعتر و ایمن تر برای این دستگاه ها را تضمین می کند.

رادیوهای دستی (Walkie-Talkies)

TP5100 برای رادیوهای دستی یا ماسه های دستی ، یک راه حل عملی برای آماده نگه داشتن باتری های خود برای استفاده ارائه می دهد.انعطاف پذیری آن در مدیریت تنظیمات مختلف باتری ، آن را به یک انتخاب قابل اعتماد برای دستگاه های ارتباطی تبدیل می کند.

ابزارهای قدرت

TP5100 همچنین برای شارژ باتری در ابزارهای برق مناسب است.این ابزارها اغلب برای حفظ قابلیت استفاده نیاز به شارژ کارآمد و سریع دارند و این تراشه یک فرآیند شارژ پایدار و ایمن را برای باتری های با ظرفیت بالا تضمین می کند.

مراحل استفاده از TP5100

TP5100 به منظور ارائه شارژ انعطاف پذیر و کارآمد برای باتری های لیتیوم یون طراحی شده است.این کار با دامنه ولتاژ ورودی بین 5 ولت و 18 ولت کار می کند و هنگام انتخاب منبع تغذیه گزینه های زیادی را به شما می دهد.این تراشه از شارژ ترفند دوتایی دوگانه در مرحله پیش از هزینه پشتیبانی می کند ، که تضمین می کند باتری هایی با ولتاژ اولیه کم و بدون ایجاد خسارت ، با خیال راحت شارژ می شوند.

یکی از ویژگی های مهم TP5100 ، روند شارژ سه فاز آن است.این کار با پیش شارژ برای باتری های ولتاژ کم شروع می شود و به دنبال آن شارژ جریان ثابت برای ترمیم سریع انرژی انجام می شود.سرانجام ، آن را به شارژ ولتاژ ثابت منتقل می کند تا اطمینان حاصل شود که باتری با خیال راحت به ظرفیت کامل می رسد.شما می توانید جریان پیش از بار را با استفاده از یک مقاومت خارجی تنظیم کنید و بر اساس نیازهای خاص تنظیم باتری خود ، سفارشی سازی را انجام دهید.

TP5100 با حداکثر جریان بار 2A ، قادر به حمل باتری هایی است که نیاز به شارژ با جریان بالا دارند و آن را به گزینه ای همه کاره برای برنامه های مختلف تبدیل می کند.

گزینه ها و جایگزینی برای TP5100

• TP4056

• TP5000

مقایسه TP5100 و TP4056

TP5100 و TP4056 هر دو گزینه قابل اعتماد برای شارژ و محافظت از باتری هستند ، اما آنها نیازهای کمی متفاوت را ارائه می دهند.TP5100 با توانایی خود در رسیدگی به نیازهای بالاتری و طیف گسترده تری از ویژگی ها مطابقت دارد.این از باتری های دو سلول پشتیبانی می کند ، جریان های شارژ قابل تنظیم را ارائه می دهد و شامل ویژگی هایی مانند شارژ ترفند و حالت های جریان ثابت است.این امر باعث می شود تا برنامه های پیچیده تری که در آن عملکرد و انعطاف پذیری در اولویت ها قرار دارد ، یک انتخاب همه کاره باشد.

از طرف دیگر ، TP4056 یک گزینه ساده تر و مناسب تر بودجه است.این ماده به طور گسترده ای در دسترس است و معمولاً برای باتری های لیتیوم یونی تک سلولی مورد استفاده قرار می گیرد.در حالی که ممکن است ویژگی های پیشرفته TP5100 را نداشته باشد ، تنظیم آن آسان است و برای نیازهای شارژ مستقیم کار می کند.اگر هزینه و سادگی ملاحظات اصلی شما باشد ، TP4056 می تواند مناسب باشد.با این حال ، برای برنامه هایی که نیاز به قدرت یا سفارشی سازی بیشتری دارند ، TP5100 گزینه بهتری است.

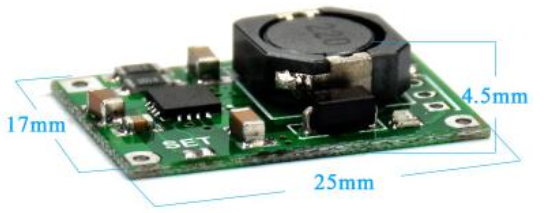

ابعاد فیزیکی TP5100
