تنظیم کننده های ولتاژ: عملکرد و اهمیت آنها توضیح داده شده است

تنظیم کننده ولتاژ وسیله ای است که ولتاژ را به تنهایی ثابت نگه می دارد.این ولتاژ را تنظیم می کند تا اطمینان حاصل شود که دستگاه های متصل به آن مقدار پایدار و مداوم دریافت می کنند ، حتی اگر ولتاژ ورودی تغییر کند یا شرایط بار متفاوت باشد.این امر به محافظت از قطعات الکترونیکی ظریف در اثر تغییرات ولتاژ کمک می کند.این مقاله نگاهی دقیق تر به قسمت های اصلی و انواع تنظیم کننده های ولتاژ می اندازد و نشان می دهد که چرا آنها برای نگه داشتن روان الکترونیک بسیار مهم هستند.شکستن دو نوع اصلی تنظیم کننده ولتاژ ، توصیف نحوه کار ، مزایای آنها و در چه شرایطی مناسب است.همچنین یک آموزش دستی در مورد ساخت یک تنظیم کننده ولتاژ بر روی یک تخته نان وجود دارد و یک روش عملی برای یادگیری در مورد طراحی و عملکرد آنها ارائه می دهد.سرانجام ، نکاتی در مورد نحوه انتخاب تنظیم کننده ولتاژ مناسب ، با تمرکز بر تعادل بین کارآیی ، کنترل گرما و ثبات ولتاژ برای پروژه های خاص ارائه می دهد.

کاتالوگ

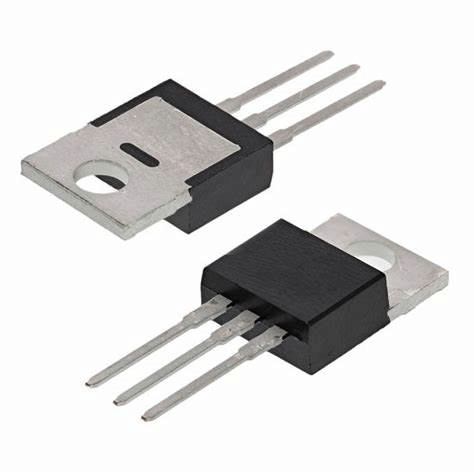

شکل 1: تنظیم کننده ولتاژ

اجزای تنظیم کننده ولتاژ

• مقایسه کننده

مقایسه کننده ولتاژ خروجی را با یک ولتاژ مرجع مشخص مقایسه می کند.کار آن اطمینان از ماندن خروجی در یک محدوده مورد نظر با ارسال سیگنال های کنترل است که ولتاژ را بر این اساس تنظیم می کند.هنگامی که خروجی از مقدار مرجع دور می شود ، مقایسه کننده باعث تنظیم تنظیمات می شود تا خروجی را به خط برگرداند.

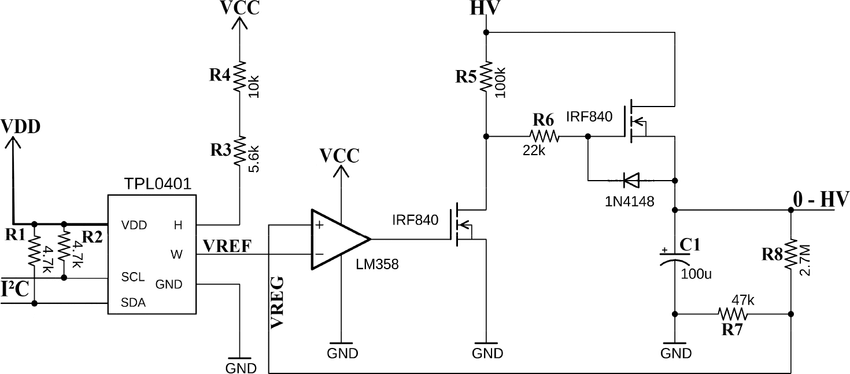

شکل 2: مدار تنظیم کننده ولتاژ با مقایسه ولتاژ

• منبع ولتاژ مرجع

این ولتاژ بسیار پایدار است که به عنوان معیار مقایسه عمل می کند.ولتاژ مرجع ثابت می ماند ، حتی اگر تغییراتی در ولتاژ ورودی ، دما یا بار وجود داشته باشد.این توسط یک مرجع Bandgap ارائه شده است و ثبات قابل اعتماد را در شرایط مختلف عملیاتی ارائه می دهد.

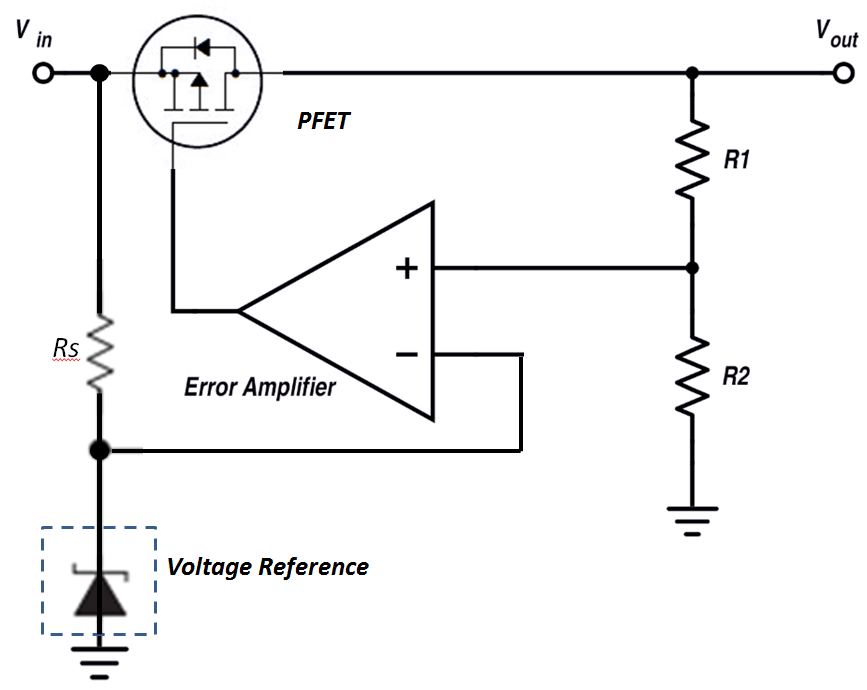

شکل 3: منبع ولتاژ مرجع

• تقویت کننده خطا

تقویت کننده خطا تفاوت بین ولتاژ مرجع و ولتاژ خروجی را بزرگ می کند.این سیگنال تقویت شده سپس برای تنظیم دقیق مکانیسم کنترل استفاده می شود و شکاف بین خروجی واقعی و ولتاژ هدف را کاهش می دهد.این تضمین می کند که خروجی با ولتاژ مورد نظر تا حد امکان مطابقت دارد.

شکل 4: تنظیم کننده ولتاژ با تقویت کننده خطا

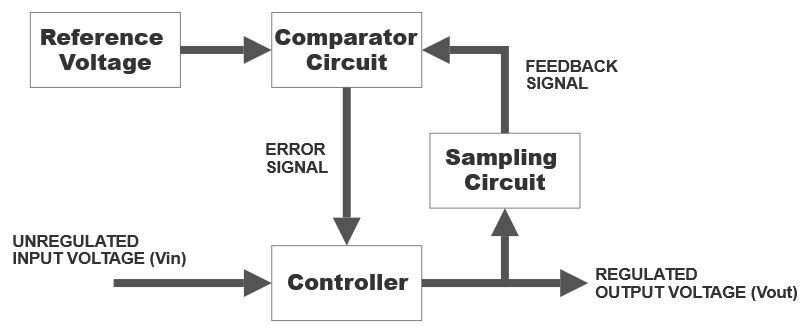

• شبکه بازخورد

شبکه بازخورد شامل مقاومت ها و گاهی اوقات خازن ها است که بخشی از ولتاژ خروجی را برای نظارت به سیستم ارسال می کنند.این حلقه بازخورد برای تنظیم ولتاژ خروجی صحیح و تثبیت تنظیم کننده مهم است.نسبت بازخورد ، که توسط مؤلفه های شبکه تعیین می شود ، کنترل می کند که چه مقدار از خروجی به تقویت کننده خطا یا مقایسه می شود.

شکل 5: سیگنال بازخورد در تنظیم کننده ولتاژ

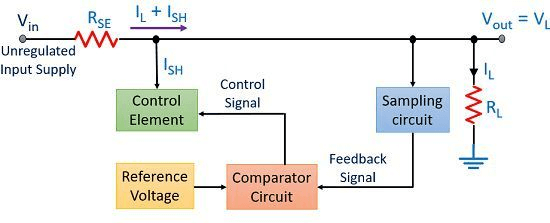

• عنصر کنترل

عنصر کنترل به طور فعال ولتاژ خروجی را تنظیم می کند.در تنظیم کننده های خطی ، این یک ترانزیستور است که در حالت فعال خود برای تنظیم ولتاژ کار می کند.در تعویض تنظیم کننده ها ، عنصر کنترل به عنوان سوئیچ عمل می کند ، ولتاژ ورودی را روشن و خاموش می کند تا انرژی را از طریق مؤلفه هایی مانند سلف یا خازن ها منتقل کند ، خروجی را صاف کنید.

شکل 6: عنصر کنترل در تنظیم کننده ولتاژ

• تنظیم بار

تنظیم بار توانایی تنظیم کننده برای ثابت نگه داشتن ولتاژ خروجی با تغییر بار است.تنظیم بار قوی به این معنی است که خروجی ثابت می ماند ، حتی اگر مقدار جریان بار در نوسان باشد.

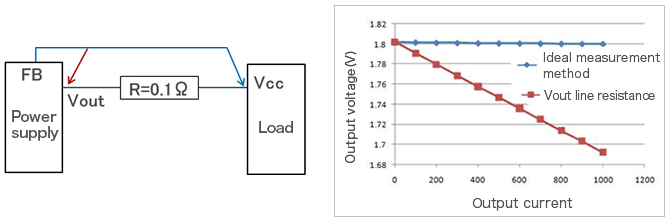

شکل 7: تنظیم بار

• تنظیم خط

تنظیم تنظیم خط اندازه گیری می کند که تنظیم کننده در صورت تغییر ولتاژ ورودی ، یک خروجی پایدار را حفظ می کند.یک تنظیم کننده ولتاژ خوب حتی در صورت وجود تغییر در ولتاژ ورودی ، حداقل تغییرات خروجی را نشان می دهد.

شکل 8: تنظیم خط

• سینک گرما

برای تنظیم کننده های خطی که می توانند با از بین بردن ولتاژ اضافی گرما ایجاد کنند ، اغلب به یک سینک گرما نیاز است.این کمک می کند تا گرمای تولید شده توسط عنصر کنترل مانند ترانزیستور را پراکنده کند و دستگاه را در دمای عملیاتی ایمن نگه دارد.

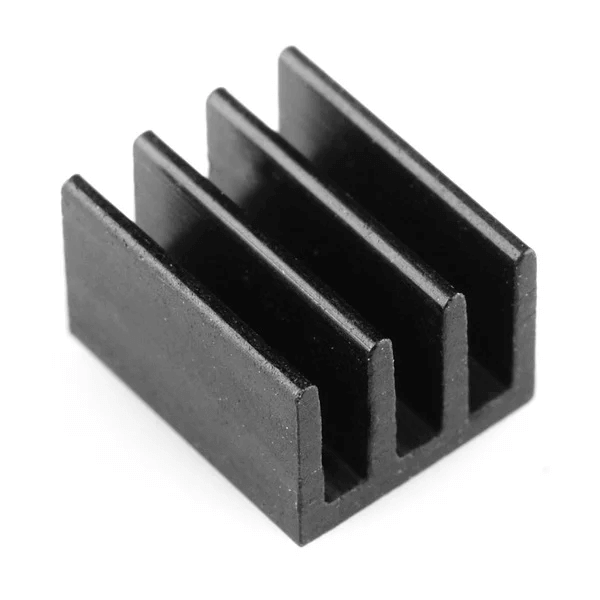

شکل 9: سینک گرما

• مدار حفاظت

بسیاری از تنظیم کننده های ولتاژ دارای ویژگی های محافظت داخلی مانند بیش از حد ، خاموش شدن حرارتی و محافظت از اتصال کوتاه هستند.این حفاظت ها مانع از آسیب رساندن به تنظیم کننده و دستگاه های متصل شده و افزایش ایمنی و قابلیت اطمینان کلی می شوند.

انواع تنظیم کننده ولتاژ

تنظیم کننده های ولتاژ خطی

تنظیم کننده های ولتاژ خطی از قسمت اصلی به نام یک عنصر عبور استفاده می کنند ، معمولاً نوعی ترانزیستور مانند ترانزیستور اتصال دو قطبی (BJT) یا MOSFET.این قسمت توسط یک تقویت کننده عملیاتی کنترل می شود.برای پایدار نگه داشتن ولتاژ ، تنظیم کننده دائماً ولتاژ خروجی را با ولتاژ مرجع داخلی ثابت مقایسه می کند.اگر این دو یکسان نباشند ، تقویت کننده عملیاتی عنصر عبور را برای رفع خروجی تغییر می دهد.این روند کار را ادامه می دهد تا تفاوت بین دو ولتاژ تا حد امکان کوچک باشد.

از آنجا که تنظیم کننده های خطی فقط می توانند ولتاژ را کاهش دهند ، خروجی همیشه کمتر از ولتاژ ورودی خواهد بود.حتی اگر این امر نحوه استفاده از آنها را محدود کند ، تنظیم کننده های خطی هنوز محبوب هستند زیرا ساده هستند و عملکرد خوبی دارند.طراحی آنها آسان است ، قابل اعتماد ، مقرون به صرفه و تداخل الکترومغناطیسی بسیار کمی (EMI) تولید می کند ، به این معنی است که سر و صدای کمتری در خروجی وجود دارد.

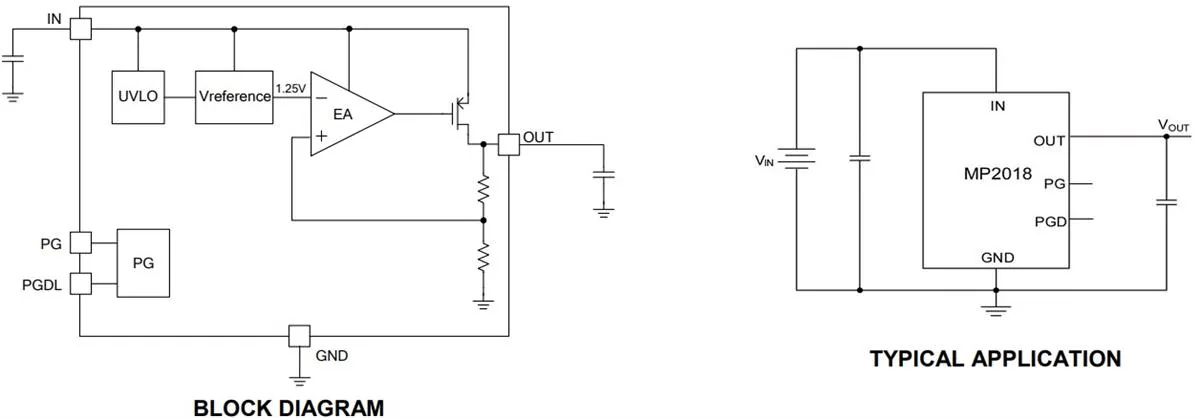

به عنوان مثال ، یک تنظیم کننده خطی ساده مانند MP2018 فقط به یک خازن ورودی و یک خازن خروجی نیاز دارد تا به درستی کار کند.این تعداد کمی از قطعات باعث می شود طراحی آسان ، قابل اعتماد و مقرون به صرفه باشد.

شکل 10: تنظیم کننده ولتاژ خطی

تنظیم کننده های ولتاژ تعویض

تنظیم کننده های تعویض در مقایسه با تنظیم کننده های خطی گزینه ای پیشرفته تر هستند ، اما طراحی آنها نیاز به دقت و توجه بیشتری به جزئیات دارد.بر خلاف تنظیم کننده های خطی ، تنظیم کننده های سوئیچینگ به اجزای خارجی ، تنظیم دقیق حلقه کنترل و برنامه ریزی چیدمان متفکر بستگی دارند.این تنظیم کننده ها در سه نوع اصلی قرار می گیرند: مبدل های مرحله به پایین (باک) ، مبدل های مرحله به مرحله (تقویت) و ترکیبی از این دو.این طیف وسیعی از گزینه ها باعث می شود آنها بسیار انعطاف پذیر تر از تنظیم کننده های خطی باشند.

یکی از مزایای تعویض تنظیم کننده ها ، راندمان بالای آنها است که اغلب از 95 ٪ پیشی می گیرد.آنها همچنین در مدیریت گرما برتری دارند و ضمن پشتیبانی از طیف گسترده ای از ولتاژهای ورودی و خروجی ، قادر به استفاده از جریانهای بزرگتر هستند.با این حال ، تجارت این عملکرد پیچیدگی افزایش یافته است.برای کار صحیح ، تنظیم کننده های تعویض نیاز به اجزای اضافی مانند سلف ، خازن ، ترانزیستورهای اثر میدانی (FET) و مقاومت های بازخورد دارند.

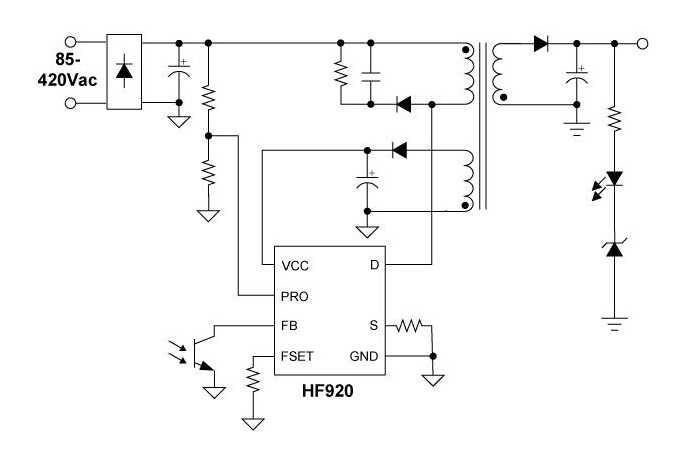

یک مثال خوب از تنظیم کننده سوئیچینگ ، مدل HF920 است که عملکرد قوی و مدیریت قدرت قابل اعتماد را که این دستگاه ها ارائه می دهند نشان می دهد.

شکل 11: تنظیم کننده ولتاژ تعویض

انواع تنظیم کننده ولتاژ سوئیچینگ

تنظیم کنندهبا استفاده از مبدل های پله به پایین ، برای کاهش ولتاژ بالاتر به ولتاژ خروجی پایین تر و قابل استفاده تر نیز استفاده می شود.این فرآیند با یک ترانزیستور شروع می شود که با سرعت بالا روشن و خاموش می شود و ولتاژ ورودی را به پشت سر هم خرد می کند.این ولتاژ سریع ولتاژ از طریق سلف منتقل می شود که به طور موقت انرژی را ذخیره می کند.با ادامه ولتاژ ، توسط یک خازن بیشتر صاف می شود و در نتیجه ولتاژ خروجی پایین پایدار ایجاد می شود.این روش کارآمد است و باعث کاهش انرژی به عنوان گرما می شود.تنظیم کننده های باک در دستگاه هایی مانند لپ تاپ ، تلفن های هوشمند و سایر الکترونیک قابل حمل خوب هستند.

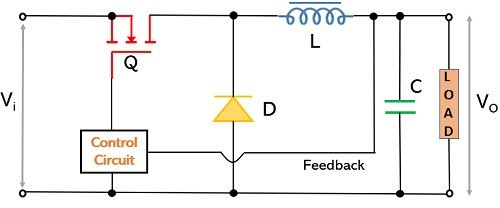

شکل 12: مدار تنظیم کننده باک

تنظیم کننده ها ، که اغلب به عنوان مبدل های پله ای گفته می شود ، برای افزایش ولتاژ ورودی کم به ولتاژ خروجی بالاتر تلاش می کنند.در اینجا ، یک ترانزیستور در هنگام فعال بودن یک سلف را شارژ می کند و انرژی ذخیره شده را هنگام خاموش شدن آزاد می کند.این نسخه کنترل شده سطح ولتاژ را بالا می برد.این تنظیم کننده ها در شرایطی مفید هستند که قدرت ورودی ، مانند آن از باتری ، برای نیازهای دستگاه خیلی کم است.با کاهش باتری ها ، تنظیم کننده تقویت کننده تضمین می کند که ولتاژ همچنان ثابت باقی می ماند و دستگاه ها را حتی با کاهش سطح برق عملیاتی می کند.این امر باعث می شود آنها برای بسیاری از الکترونیک های باتری که با وجود نوسان انرژی انرژی نیاز به ولتاژ پایدار دارند ، ایده آل شود.

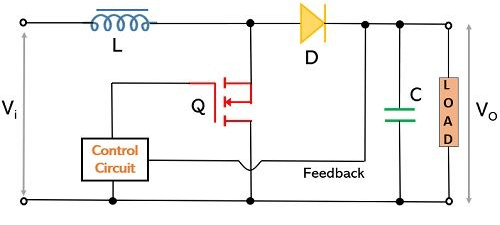

شکل 13: مدار تنظیم کننده تقویت کننده

تنظیم کننده های تقویت کننده ویژگی های مبدل های Buck و Boost را با هم ترکیب کنید و به آنها اجازه می دهد تا ولتاژ ورودی را در صورت لزوم افزایش یا کاهش دهند.این تنظیم کننده ها ابتدا ولتاژ ورودی را معکوس کرده و سپس آن را تنظیم می کنند ، یا بسته به خروجی مورد نیاز ، آن را بالا یا پایین می کشند.این توانایی سازگاری با شرایط در حال تغییر باعث می شود تنظیم کننده های تقویت کننده در سیستم هایی با ولتاژهای ورودی غیرقابل پیش بینی یا ناپایدار مانند اتومبیل یا برنامه های انرژی تجدید پذیر مانند سیستم های انرژی خورشیدی عالی باشند.آنها با ارائه یک خروجی پایدار بدون در نظر گرفتن نوسانات ورودی ، آنها اطمینان حاصل می کنند که دستگاه های متصل به طور قابل اعتماد در طیف گسترده ای از شرایط عملکرد دارند.

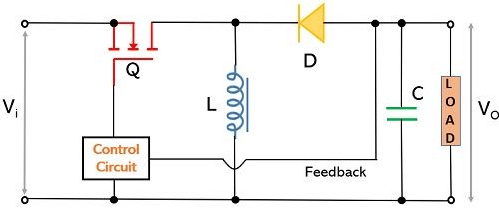

شکل 14: مدار تنظیم کننده تقویت کننده

تنظیم کننده ولتاژ تخته نان خود را بسازید

کیت تنظیم کننده ولتاژ Breadboard ، نقطه ورود مناسب برای مبتدیان است که به دنبال تجربه دستی با لحیم کاری و طراحی مدار اساسی هستند.نه تنها مفاهیم اصلی الکترونیک را یاد خواهید گرفت ، بلکه با پایان این پروژه ، شما یک وسیله کاملاً کاربردی ساخته اید که قادر به تهیه یک خروجی 5VDC ثابت برای پروژه های الکترونیکی کوچک است.

این کیت شامل همه چیزهایی است که شما برای جمع آوری یک تنظیم کننده ولتاژ قابل اعتماد نیاز دارید:

- برد مدار چاپی (PCB)

- جک قدرت دی سی

- خازن و مقاومت

- وضعیت قدرت LED

- هدرهای پین

- کتابچه راهنمای جامع آموزش

ابزارهای مورد نیاز برای این پروژه عبارتند از:

- آهن لحیم کاری و لحیم کاری

- برش سیم

- منبع تغذیه (مانند آداپتور دیواری 6-18 ولت)

فرآیند مونتاژ مرحله به مرحله تقسیم می شود تا به شما در درک عملکرد یک تنظیم کننده ولتاژ در هنگام رفتن کمک کند.

مرحله 1: نصب مقاومت و خازن

با انتخاب مقاومت و خم شدن منجر به آن در شکاف R1 شروع کنید.آن را در محل تعیین شده روی صفحه قرار دهید و سرب را به طور ایمن از پشت لحیم کنید.پس از لحیم کاری ، هر سیم اضافی را خاموش کنید.در مرحله بعد ، خازن 0.1μf را بگیرید و همان فرآیند را برای شکاف C2 دنبال کنید.نیازی به نگرانی در مورد اینکه با کدام راه با آنها روبرو هستند ، این مؤلفه ها را می توان در هر جهت قرار داد زیرا قطبی نیستند.

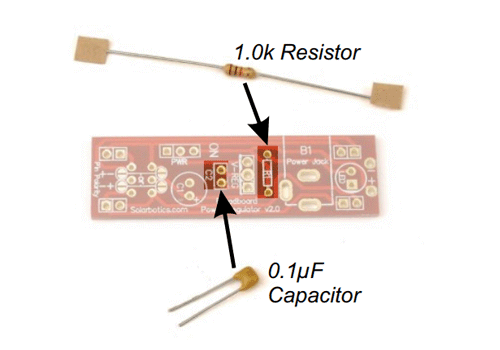

شکل 15: نصب مقاومت و خازن

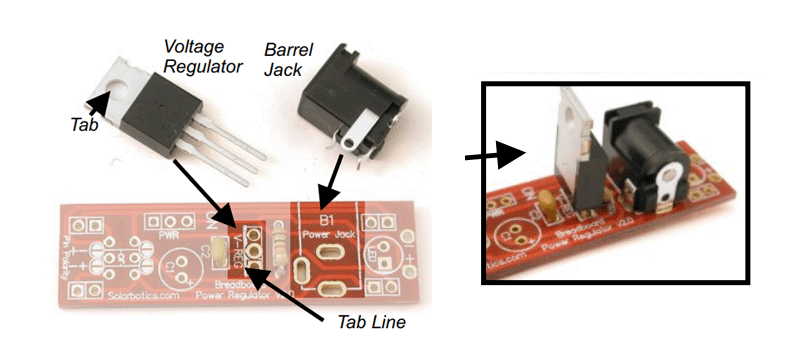

مرحله 2: تنظیم تنظیم کننده ولتاژ و جک بشکه

تنظیم کننده ولتاژ را در شکاف V-Reg قرار دهید ، حتماً برگه را با خط مشخص شده در صفحه تراز کنید.صحیح دریافت این جهت گیری مهم است ، اگر به عقب نصب شود ، تنظیم کننده کار نمی کند و می تواند به مدار آسیب برساند.نقش تنظیم کننده این است که ولتاژ ثابت نگه داشتن حتی اگر ورودی نوسان باشد ، اطمینان حاصل شود که قدرت تحویل داده شده به مدار شما پایدار است.بعد از لحیم کاری سرب ، سیم اضافی را بریزید.حال ، به جک بشکه بروید ، آن را در شکاف B1 قرار دهید و آن را در جای خود لحیم کنید.این به عنوان اصلی ترین اتصال قدرت برای پروژه شما خدمت می کند.

شکل 16: تنظیم تنظیم کننده ولتاژ و جک بشکه

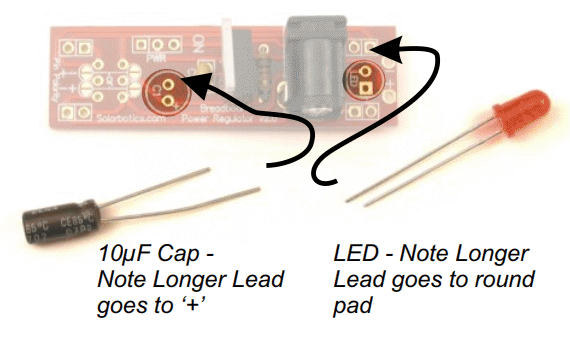

مرحله 3: قرار دادن خازن و LED برق

خازن 10μF را در شکاف C1 قرار دهید ، مطمئن شوید که سرب طولانی تر به پد (+) می رود.دو بار بررسی کنید که نوار روی خازن برای جهت گیری مناسب در کنار برچسب PWR است.پس از آن ، LED را در شکاف خود نصب کنید و شکاف را با خط مربوطه روی نماد تخته تراز کنید تا اطمینان حاصل شود که به درستی قرار داده شده است.

شکل 17: قرار دادن خازن و LED برق

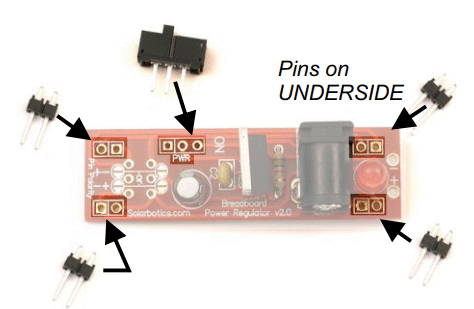

مرحله 4: نصب سوئیچ برق و پین های نان

سوئیچ برق را در شکاف PWR قرار دهید و آن را ایمن کنید.وقتی صحبت از پین های تخته نان می شود ، آنها می توانند برای مدیریت مشکل باشند زیرا باید از زیر آن لحیم شوند.برای تراز کردن آنها ، می توانید هنگام لحیم کاری آنها را با دست ثابت نگه دارید یا از یک تخته نان برای پشتیبانی از آنها در طی فرآیند استفاده کنید.

شکل 18: نصب سوئیچ برق و پین های نان

مرحله 5: پیکربندی ریل های برق

برای اطمینان از صحیح بودن تنظیم کننده ولتاژ ، باید ریل های برق را تنظیم کنید.طرف تخته ای را که می خواهید استفاده کنید انتخاب کنید.بیایید با سمت چپ برای این تنظیم برویم.لنت های موجود در تخته را با ریل های "+" و "-" روی تخته نان مطابقت دهید.پس از تراز کردن همه چیز ، لنت های نیمه ماه را برای قفل کردن اتصال در محل خود لحیم کنید.اگر تا به حال نیاز به معکوس کردن قطبیت قدرت دارید ، می توانید از شماره SWT7 در لنت های خاص استفاده کنید ، اگرچه معمولاً این توصیه نمی شود.

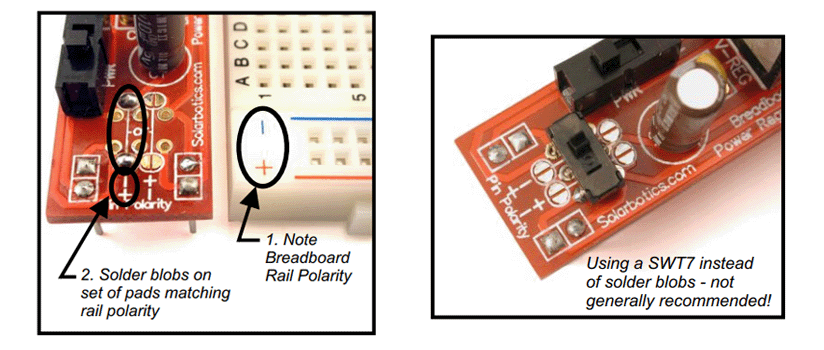

شکل 19: پیکربندی ریل های برق

مرحله ششم: قدرت گرفتن

از یک منبع تغذیه 2.1 میلی متر DC استفاده کنید که بین 6 تا 18 ولت برای تأمین نیرو در هیئت مدیره فراهم شود.اگر ولتاژ ورودی بالاتر از 12 ولت باشد ، تنظیم کننده ممکن است داغ شود ، اما این طبیعی است و دلیلی برای نگرانی نیست.اگر از تخته نان استفاده نمی کنید ، می توانید از لنت های لحیم "+ -" واقع در نزدیکی جک بشکه برای ترسیم 5 ولت از قدرت تنظیم شده استفاده کنید.

شکل 20: کیت تنظیم کننده ولتاژ نان

چگونه تنظیم کننده ولتاژ مناسب را برای طراحی خود انتخاب کنیم؟

تنظیم کننده ولتاژ مانند یک سیستم کنترل برای انرژی پروژه شما است.این اطمینان حاصل می کند که پروژه شما از قدرت مناسب برخوردار است.

تصور کنید منبع تغذیه شما ولتاژ بیشتری نسبت به نیازهای پروژه شما دارد.بوها تنظیم کننده خطی وسیله ای ساده است که ولتاژ را به یک سطح امن برای پروژه شما کاهش می دهد.استفاده از ولتاژ شما و ولتاژ مورد نیاز شما بسیار زیاد است و به خوبی کار می کند.

اما تنظیم کننده های خطی می توانند انرژی را هدر دهند ، هنگامی که تفاوت زیادی بین ولتاژ ورودی و خروجی وجود دارد.این انرژی هدر رفته به گرما تبدیل می شود و برای پروژه شما به مشکل تبدیل می شود.

اگر تنظیم کننده خطی شما خیلی گرم شود ، به این معنی است که قدرت زیادی را هدر می دهد.در این حالت ، شما ممکن است بخواهید از تنظیم کننده سوئیچینگ باکبشراین نوع تنظیم کننده کارآمدتر است و به همان اندازه انرژی هدر نمی دهد.این ولتاژ را با روشن و خاموش کردن سریع و خاموش کردن سریع برای ایجاد ولتاژ متوسط ​​پایین تر کاهش می دهد.

اگر پروژه شما به ولتاژ بیشتری نسبت به منبع تغذیه شما نیاز دارد ، الف تنظیم کننده سوئیچینگ را تقویت کنید می تواند کمک کنداین ولتاژ را از منبع تغذیه شما افزایش می دهد تا به پروژه شما قدرت اضافی مورد نیاز خود را بدهد.

بعضی اوقات ، منبع تغذیه شما ممکن است پایدار نباشد ، و به ولتاژ بیش از حد یا خیلی کم می دهد. یک تنظیم کننده سوئیچینگ تقویت کننده هم می تواند ولتاژ را طبق نیاز افزایش و کاهش دهد ، و اطمینان حاصل کنید که پروژه شما همیشه از قدرت مناسب برخوردار است.

برای پروژه هایی که به قدرت بسیار پایدار نیاز دارند ، می توانید ترکیب کنید تعویض تنظیم کننده با یک تنظیم کننده خطیبشرتنظیم کننده سوئیچینگ تغییرات بزرگی در ولتاژ دارد ، در حالی که تنظیم کننده خطی تضمین می کند که قدرت صاف و پایدار است.

بنابراین ، تنظیم کننده ولتاژ مناسب بستگی به میزان ولتاژ منبع تغذیه شما با آنچه پروژه شما نیاز دارد ، بستگی دارد و قدرت آن چقدر ثابت و تمیز است.هر نوع نقاط قوت خاص خود را دارد ، بنابراین یکی را انتخاب کنید که متناسب با پروژه شما باشد.

پایان

مطالعه تنظیم کننده های ولتاژ بخش مهمی از مهندسی برق را در بر می گیرد که ترکیب استفاده و تئوری عملی است.در این مقاله مؤلفه هایی مانند تقویت کننده خطا و غرق گرما و همچنین تفاوت بین تنظیم کننده های خطی و سوئیچینگ توضیح داده شده است و درک کاملی از چگونگی کنترل این دستگاه ها دارد.این برنامه همچنین شامل یک راهنمای گام به گام در ساخت تنظیم کننده ولتاژ بر روی تخته نان است که به پاکسازی این روند کمک می کند و به خوانندگان تجربه می دهد تا از مفاهیم پشتیبانی کنند.با توجه به اینکه طرح های الکترونیکی پیچیده تر می شوند و نیاز به تغییر نیاز دارند ، دانستن اینکه چگونه تنظیم ولتاژ کار بسیار مهم می شود.این مقاله به عنوان یک ابزار تدریس و یک راهنمای عملی عمل می کند و به طراحان و سرگرمی ها کمک می کند تا بهترین تنظیم کننده های ولتاژ را برای پروژه های خود انتخاب و استفاده کنند و اطمینان حاصل کنند که الکترونیک آنها طولانی تر است و به خوبی کار می کند.

سوالات متداول [سؤالات متداول]

1. چه زمانی از تنظیم کننده ولتاژ استفاده کنیم؟

تنظیم کننده ولتاژ در صورت نیاز به ولتاژ پایدار برای دستگاه های الکترونیکی به درستی کار می کند.این محافظت در برابر آسیب ناشی از تغییرات ولتاژ ناگهانی ، که می تواند به دلیل تغییر در تقاضای برق یا مشکلات عرضه اتفاق بیفتد.در مواردی مانند منبع تغذیه رایانه ، تجهیزات مخابراتی و سایر دستگاه هایی که نسبت به تغییرات ولتاژ حساس هستند استفاده می شود.

2. آیا AVR تنظیم کننده ولتاژ است؟

بله ، AVR (تنظیم کننده ولتاژ اتوماتیک) نوعی تنظیم کننده ولتاژ است.به طور خودکار سطح ولتاژ را تنظیم می کند تا اطمینان حاصل شود که ولتاژ ثابت و مناسب بدون در نظر گرفتن تغییر در بار یا ولتاژ ورودی ، به تجهیزات تحویل داده می شود.این به جلوگیری از آسیب و بهبود کارآیی در دستگاه های برقی کمک می کند.

3. تنظیم کننده ولتاژ AC چیست؟

یک تنظیم کننده ولتاژ AC ولتاژ جریان متناوب جریان (AC) را کنترل می کند تا یک ولتاژ خروجی پایدار برای دستگاه های متصل فراهم کند.این تغییرات در شرایط ولتاژ ورودی و بار را جبران می کند و از تحویل یک خروجی ثابت AC اطمینان می دهد ، برای عملکرد قابل اعتماد دستگاه های دارای AC مفید است.

4- آیا اینورتر تنظیم کننده ولتاژ است؟

نه ، اینورتر تنظیم کننده ولتاژ نیست.اینورتر برای تبدیل جریان مستقیم (DC) به جریان متناوب (AC) طراحی شده است.در حالی که برخی از اینورترها برای تثبیت ولتاژ خروجی قابلیت های داخلی دارند ، عملکرد اصلی آنها تبدیل نوع فعلی است ، نه تنظیم ولتاژ.

5- چگونه تنظیم کننده ولتاژ را آزمایش می کنید؟

در اینجا نحوه آزمایش یک تنظیم کننده ولتاژ آورده شده است:

Multimeter را تنظیم کنید: مولتی متر خود را برای اندازه گیری ولتاژ تنظیم کنید.

Multimeter را وصل کنید: پروب ها را به پایانه های خروجی تنظیم کننده وصل کنید.

ولتاژ را بررسی کنید: سیستم را روشن کنید و خواندن را بررسی کنید.این باید با خروجی مورد انتظار تنظیم کننده مطابقت داشته باشد.

اختیاری: تست با بار: بار را تغییر دهید و ببینید که آیا خروجی ثابت می ماند ، که نشان می دهد تنظیم کننده به درستی کار می کند.

6. تفاوت بین یک کنترلر ولتاژ و تنظیم کننده ولتاژ چیست؟

یک کنترلر ولتاژ ولتاژ خروجی را بر اساس ورودی کاربر تنظیم می کند ، مانند تغییر روشنایی نور یا سرعت موتور.تنظیم کننده ولتاژ ولتاژ را ثابت نگه می دارد ، حتی اگر بار یا ورودی تغییر کند.کنترل کننده ها ولتاژ را در صورت لزوم تغییر می دهند ، در حالی که تنظیم کننده ها اطمینان حاصل می کنند که ثابت است.
