اتصالات USB و پیرت ها را تایپ کنید

اتصالات USB Type A مدتهاست که یک ویژگی مشترک در الکترونیک بوده است و به عنوان پیوند اصلی برای اتصال رایانه ها ، شارژرها و بسیاری از دستگاه های دیگر عمل می کند.با گذشت سالها ، پلاگین USB Type A برای برآورده کردن نیاز رو به رشد به انتقال سریعتر داده و منبع تغذیه بهتر تغییر کرده است.در این مقاله همه چیزهایی که باید در مورد اتصالات USB Type A و Pinouts بدانید ، از ابتدا با USB 2.0 تا پیشرفت های USB 3.0 توضیح می دهد.ما همچنین خواهیم دید که چرا آنها هنوز هم امروزه مورد استفاده قرار می گیرند.این که آیا شما عاشق فناوری هستید یا فقط در مورد نحوه کار دستگاه های شما کنجکاو هستید ، این راهنما یک نمای کلی و ساده از کارکردها و کاربردهای USB Type A به شما می دهد.

کاتالوگ

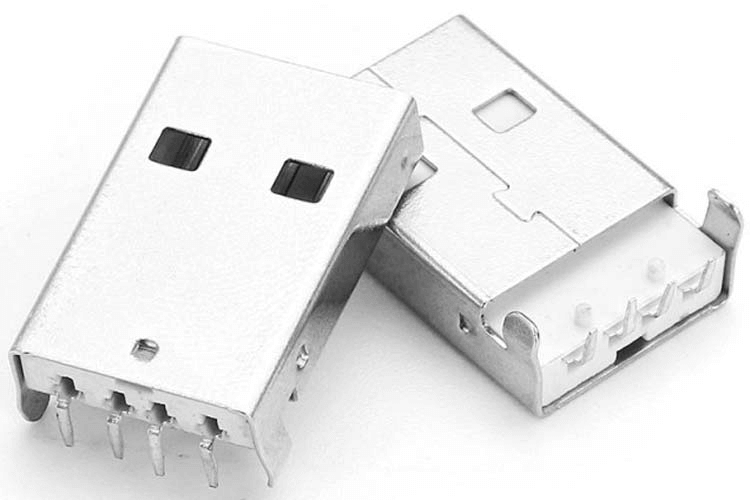

شکل 1: اتصالات USB نوع A

USB نوع A چیست؟

USB Type A یک پلاگین مشهور است که برای اتصال دستگاه های اصلی مانند رایانه یا شارژر به دستگاه های دیگر مانند چاپگرها ، درایوهای خارجی یا تلفن های هوشمند استفاده می شود.قبل از اینکه USB Type C همراه باشد ، USB Type A برای بسیاری از اهداف اصلی بود.

اولین شاخه های USB Type A دارای یک طراحی ساده با چهار مخاطب فلزی در داخل بودند.این مخاطبین امکان انتقال داده های اساسی و تحویل برق را فراهم می کنند.این مخاطبین VCC (قدرت) ، D- (داده -) ، D + (داده +) و زمین (GND) بودند.این تنظیم برای نیازهای محاسباتی اولیه کافی بود و امکان انتقال متوسط ​​داده ها و قدرت دستگاه های آن زمان را فراهم می آورد.

هنگامی که USB 3.0 ، که به آن "SuperSpeed" نیز معرفی شد ، معرفی شد ، پلاگین USB Type A به روزرسانی عمده ای رسید.تعداد تماس ها از چهار به نه افزایش یافته است.این تغییر باعث می شود سرعت انتقال داده بسیار سریعتر ضمن حفظ شکل یکسان باشد و استفاده از درگاه های USB قدیمی را آسان می کند.برای ایجاد مسیرهای داده بهتر ، مخاطبین اضافی در USB 3.0 Type A اضافه شده است که منجر به عملکرد بهتر برای کارهایی مانند پخش ویدیو و انتقال پرونده های بزرگ شد.پنج مخاطب اضافی شامل دو جفت برای انتقال سریع داده ها ، یک تماس اضافی زمین ، یک تماس با انرژی اضافی و یک زمین محافظ اضافی بود.این پیشرفت ها باعث می شود سرعت انتقال داده تا 5 گیگابیت در ثانیه ، بسیار سریعتر از 480 مگابیت در ثانیه استاندارد USB 2.0 قدیمی باشد.

حتی اگر شاخه های جدیدی مانند USB Type C ویژگی های بیشتری را ارائه دهند ، از جمله اینکه قادر به وصل کردن به هر روش و پشتیبانی از داده های بالاتر و سطح قدرت هستند ، نوع USB نوع A هنوز هم بسیار رایج است.دلایل مختلفی توضیح می دهد که چرا هنوز هم به طور گسترده مورد استفاده قرار می گیرد.شاخه های USB نوع A قوی هستند و می توانند بدون شکستن استفاده مکرر را انجام دهند.بسیاری از دستگاه ها و لوازم جانبی هنوز از USB Type A استفاده می کنند و پیدا کردن موارد سازگار را آسان می کنند.بسیاری از سیستم ها و دستگاه های فعلی دارای درگاه های USB نوع A هستند که آن را محبوب نگه می دارند.

کاربردهای متداول از نوع U USB

کانکتور USB Type A یک ویژگی استاندارد در بسیاری از دستگاه های الکترونیکی است که روشی ساده برای انتقال داده و تحویل برق ارائه می دهد.در اینجا کاربردهای اصلی USB نوع A وجود دارد:

رایانه های شخصی

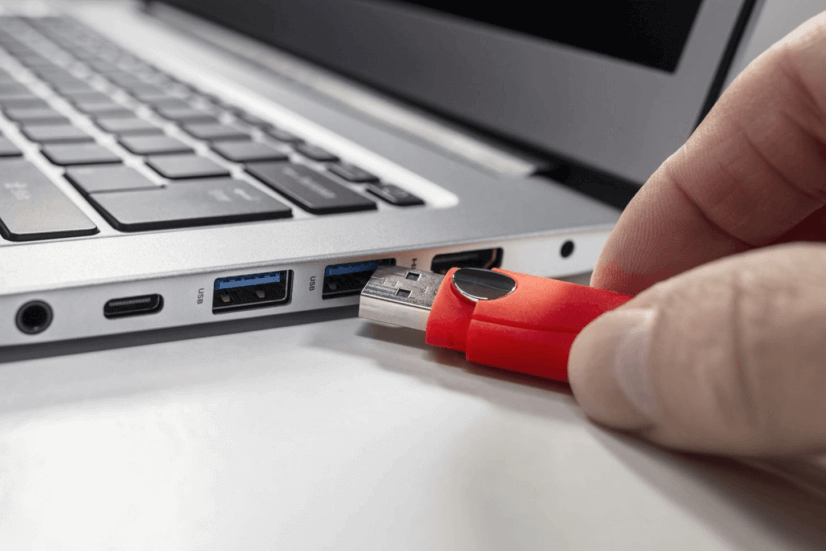

شکل 2: USB درگاه A را روی دسک تاپ و لپ تاپ نوع

درگاه های USB نوع A در هر دو دسک تاپ و لپ تاپ یافت می شود.آنها لوازم جانبی مانند صفحه کلید ، موش ، چاپگر ، هارد دیسک های خارجی و درایوهای فلش را به هم متصل می کنند و امکان انتقال داده و عملکرد اضافی را فراهم می کنند.

تلویزیون

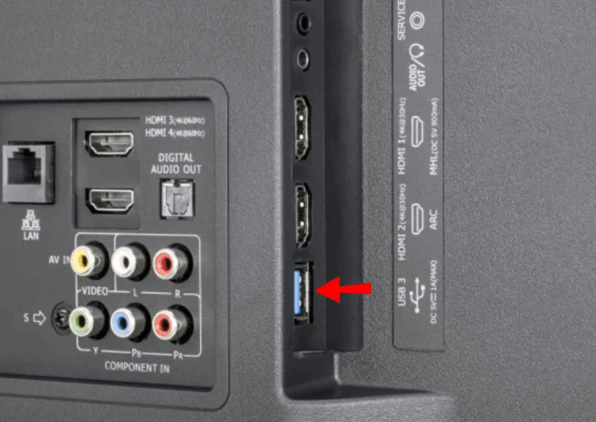

شکل 3: بندر USB نوع A در تلویزیون

درگاه های USB نوع A در تلویزیون دستگاه های ذخیره سازی خارجی مانند درایوهای فلش USB و هارد دیسک های خارجی را برای پخش مستقیم پرونده های رسانه ای متصل می کنند.آنها همچنین می توانند سیستم عامل و نرم افزار را به روز کنند یا لوازم جانبی مانند دانگل های بی سیم را برای کنترل های از راه دور وصل کنند.

سیستم های موسیقی

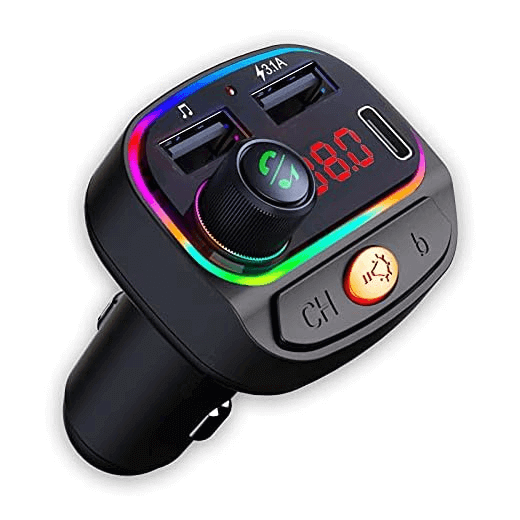

شکل 4: درگاه های USB نوع A در استریو اتومبیل

بسیاری از سیستم های موسیقی مدرن دارای درگاه های USB Type A برای پخش پرونده های صوتی از درایوهای USB هستند.آنها همچنین امکان شارژ دستگاه های تلفن همراه و اتصال بازیکنان رسانه ای را برای پخش مستقیم صوتی فراهم می کنند.

کنسول های بازی

شکل 5: درگاه های USB نوع A روی یک کنسول

درگاه های USB در کنسول های بازی مانند PlayStation ، Xbox و Nintendo Connect Connect ، هدست ، دستگاه های ذخیره سازی خارجی و سایر لوازم جانبی بازی.آنها همچنین از شارژ کنترلرهای بی سیم و انتقال داده برای داده های بازی ذخیره شده پشتیبانی می کنند.

شارژرهای دستگاه تلفن همراه

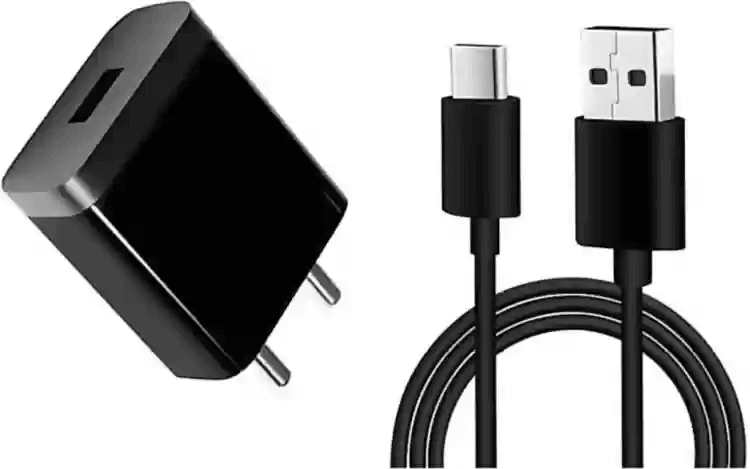

شکل 6: اتصالات USB Type A برای شارژرهای دستگاه تلفن همراه

اتصالات USB نوع A در شارژرهای دستگاه تلفن همراه متداول است و یک رابط استاندارد برای شارژ تلفن های هوشمند ، تبلت ها و سایر دستگاه های قابل حمل ارائه می دهد.آنها اغلب در آداپتورهای دیواری ، شارژرهای اتومبیل و بانک های برق یافت می شوند.

USB نوع pinout

کانکتور USB Type A به خصوص در پیکربندی PIN خود ، از USB 2.0 به نسل USB 3.0 فعلی تغییر کرده است.

USB 2.0 نوع Pinout را تایپ کنید

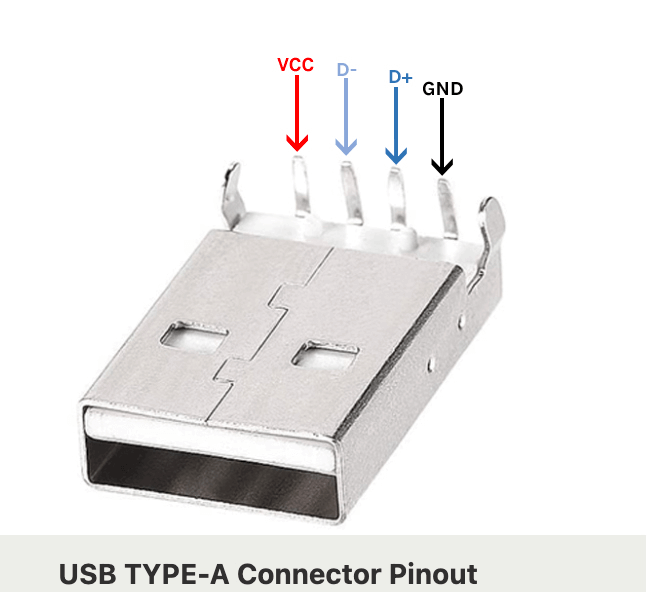

شکل 7: USB 2.0 نوع Pinout را تایپ کنید

• پین 1 (VCC): منبع تغذیه +5 ولت را تأمین می کند

• پین 2 (D-): خط داده دیفرانسیل برای سیگنال منفی

• پین 3 (D+): خط داده دیفرانسیل برای سیگنال مثبت

• پین 4 (GND): اتصال زمینی

این پین ها انتقال داده های اساسی و تحویل برق را تسهیل می کنند

USB 3.0 نوع Pinout را تایپ کنید

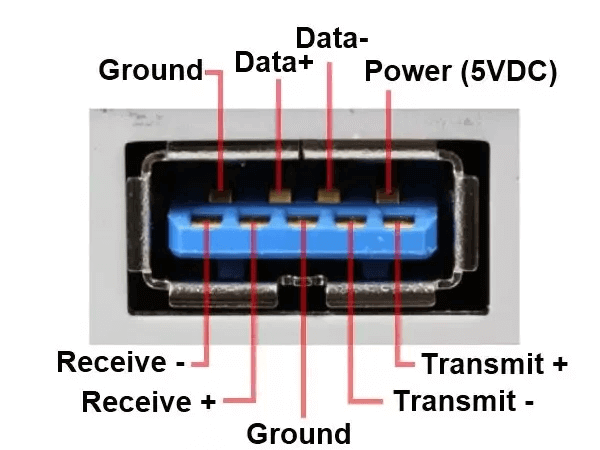

شکل 8: USB 3.0 Type A Pinout

کانکتور USB 3.0 Type A سرعت انتقال داده را افزایش می دهد و پین های بیشتری را برای پشتیبانی از این عملکرد اضافه می کند.این چهار پین USB 2.0 اصلی را حفظ می کند و پنج پین دیگر برای USB 3.0 اضافه می کند ، و در مجموع نه پین ​​ایجاد می کند:

• پین 1 (VCC): +منبع تغذیه 5 ولت

• پین 2 (D-): خط داده دیفرانسیل USB 2.0 (منفی)

• پین 3 (D+): خط داده دیفرانسیل USB 2.0 (مثبت)

• پین 4 (GND): اتصال زمینی

• پین 5 (stda_ssrx-): جفت دیفرانسیل گیرنده Superspeed (منفی)

• پین 6 (stda_ssrx+): جفت دیفرانسیل گیرنده Superspeed (مثبت)

• پین 7 (gnd_drain): زمین برای بازگشت سیگنال

• پین 8 (stda_sstx-): جفت دیفرانسیل فرستنده فوق العاده (منفی)

• پین 9 (stda_sstx+): جفت دیفرانسیل فرستنده فوق العاده (مثبت)

پین های اضافی (5 تا 9) برای افزایش نرخ انتقال داده ها به جفت دیفرانسیل Superspeed (USB 3.0) اختصاص داده شده است ، و عملکرد قابل توجهی را نسبت به USB 2.0 بهبود می بخشد.

خطوط داده USB و سازگاری

خطوط داده USB 2.0

خطوط داده USB 2.0 ، به نام D- و D+، جفت سیم پیچ هستند.پیچاندن سیمها به هم ، تداخل الکترومغناطیسی (EMI) و متقاطع را کاهش می دهد ، که به بهبود کیفیت سیگنال کمک می کند و انتقال داده های قابل اعتماد را تضمین می کند.USB 2.0 می تواند داده ها را با سرعت حداکثر 480 مگابیت در ثانیه (Mbps) منتقل کند.

خطوط داده USB 3.0

اتصالات USB 3.0 شامل خطوط داده اضافی به نام خطوط SuperSpeed ​​است.این خطوط همچنین جفت های پیچ خورده هستند که امکان انتقال سریعتر داده ها را فراهم می کند و به 5 گیگابیت در ثانیه (GBP) می رسد.این یک پیشرفت بزرگ در مقایسه با حداکثر سرعت USB 2.0 از 480 مگابیت در ثانیه است.خطوط فوق العاده اضافی در USB 3.0 همان چیزی است که این نرخ انتقال بالاتر را فعال می کند.

سازگاری به عقب

اتصالات USB 3.0 دارای پین بیشتری نسبت به اتصالات USB 2.0 هستند ، اما آنها برای کار با درگاه های USB 2.0 ساخته شده اند.هنگامی که یک دستگاه USB 3.0 را به درگاه USB 2.0 وصل می کنید ، دستگاه همچنان کار خواهد کرد.با این حال ، با سرعت USB 2.0 کندتر کار خواهد کرد ، این به معنای حداکثر سرعت انتقال 480 مگابیت بر ثانیه به جای 5 گیگابیت در ثانیه است.این طرح اطمینان می دهد که هنوز هم می توان از دستگاه های USB 3.0 جدیدتر با درگاه های قدیمی USB 2.0 استفاده کرد ، اگرچه با عملکرد کندتر.

شناخت USB-A

USB-A یا Serial Bus Serial Type-A بسیار شناخته شده ترین اتصال USB است.استفاده گسترده آن به این معنی است که بیشتر افراد با ظاهر و عملکرد متمایز آن آشنا هستند.

کانکتور USB-A دارای یک شکل مستطیل با انتهای گسترده تر است.باید به روشی خاص درج شود.به طور معمول ، یک طرف کانکتور با یک آرم یا نشانگر USB مشخص می شود تا به کاربران کمک کند تا آن را به درستی تراز کنند.اندازه استاندارد کانکتور USB-A حدود 12 میلی متر عرض و 4.5 میلی متر طول دارد.

اتصالات USB-A در دستگاه های مختلف مانند رایانه ها ، لپ تاپ ها ، چاپگرها ، اسکنرها ، دستگاه های ذخیره سازی خارجی مانند درایوهای فلش و درایوهای سخت خارجی و دستگاه های محیطی مانند صفحه کلید و موش متداول هستند.درگاه های USB-A مربوطه به طور معمول در رایانه های رومیزی ، لپ تاپ ، آداپتورهای شارژ ، نوارهای برق ، کنسول های بازی و بازیکنان رسانه ای یافت می شود.

از نظر عملکردی ، اتصالات USB-A از انتقال داده بین دستگاه ها پشتیبانی می کنند.سرعت انتقال داده به استاندارد USB خاص مانند USB 2.0 ، USB 3.0 یا USB 3.1 بستگی دارد.آنها همچنین قدرت دستگاه های متصل را تأمین می کنند و باعث می شوند آنها برای شارژ باتری یا نیروگاه های کوچک مفید باشند.

با گذشت زمان ، USB-A تکامل یافته است.USB 1.1 ، که در اواخر دهه 1990 معرفی شد ، سرعت انتقال داده را تا 12 مگابیت بر ثانیه ارائه می دهد.USB 2.0 سرعت را به 480 مگابیت بر ثانیه افزایش داده و برای سالها استاندارد شد.سری USB 3.X نرخ انتقال داده های بیشتر را افزایش می دهد ، با USB 3.0 حداکثر 5 گیگابیت در ثانیه و USB 3.1 به 10 گیگابیت در ثانیه می رسد.این نسخه های جدیدتر اغلب دارای درج های رنگی آبی برای تمایز آنها از نسخه های قبلی هستند.

پایان

به طور خلاصه ، اتصالات USB نوع A در اجازه اتصال و استفاده از دستگاه های الکترونیکی خود بسیار مفید بوده اند.این اتصالات با شروع از USB 2.0 ساده با چهار پین به USB 3.0 پیشرفته تر با 9 پین ، این اتصالات تکامل یافته اند تا امکان انتقال سریعتر داده ها و تحویل قدرت بهتر را فراهم کنند.حتی اگر اتصالات جدیدتر مانند USB Type C ظاهر شود ، USB Type A هنوز به طور گسترده مورد استفاده قرار می گیرد زیرا محکم است و با بسیاری از دستگاه ها کار می کند.دانستن چگونگی توسعه اتصالات USB نوع A و نحوه کار آنها به ما کمک می کند تا از این فناوری قدردانی کنیم و ببینیم که چرا امروز هنوز مفید هستند.با پیشرفت فناوری ، اتصالات USB نوع A احتمالاً بخشی قابل اعتماد و ضروری از دستگاه های الکترونیکی ما هستند.

سوالات متداول [سؤالات متداول]

1. USB Type-A چیست؟

USB Type-A نوعی پلاگین است که برای اتصال دستگاه هایی مانند رایانه ، شارژر و لوازم جانبی مانند صفحه کلید و موش استفاده می شود.این شکل مستطیل شکل دارد و یکی از قدیمی ترین و متداول ترین اتصالات USB است.

2. USB-A و B و C چیست؟

USB-A ، USB-B و USB-C انواع مختلفی از شاخه های USB هستند.USB-A یک پلاگین مستطیل شکل استاندارد است که در اکثر رایانه ها و شارژرها یافت می شود.USB-B به شکل مربع است و معمولاً با چاپگرها و دستگاههای بزرگتر استفاده می شود.USB-C یک پلاگین جدیدتر و کوچکتر است که می تواند به هر صورت درج شود و از انتقال و شارژ سریعتر داده پشتیبانی می کند.

3. چگونه می دانم USB-A یا C دارم؟

شما می توانید USB-A را با شکل بزرگتر و مستطیل آن شناسایی کنید.USB-C کوچکتر ، به شکل بیضی شکل است و به هر صورت می توان آن را وصل کرد.به اندازه و شکل پلاگین نگاه کنید تا بگویید کدام یک را دارید.

4- چه چیزی از درگاه Type-A استفاده می کند؟

درگاه های Type-A معمولاً در رایانه ها ، لپ تاپ ها ، کنسول های بازی ، تلویزیون و لوازم جانبی مختلف مانند صفحه کلید ، موش ، درایوهای سخت خارجی و درایوهای فلش یافت می شود.

5- آیا می توانید USB-C را به درگاه USB وصل کنید؟

نه ، شما نمی توانید یک پلاگین USB-C را مستقیماً به درگاه USB-A وصل کنید زیرا آنها شکل ها و اندازه های مختلفی هستند.با این حال ، می توانید از آداپتور یا کابل با انتهای USB-C و یک USB-A استفاده کنید تا این دو نوع را به هم وصل کنید.
