درک آنالایزرهای شبکه بردار (VNA): اصول و عملکرد

آنالایزرهای شبکه وکتور (VNA) در الکترونیک مدرن اساسی هستند و در اندازه گیری پارامترهای پیچیده شبکه برای طراحی ، آزمایش و بهینه سازی سیستم های RF ، دقت دارند.فراتر از تجزیه و تحلیل سیگنال سنتی ، VNA عملکردهای پیشرفته ای را ارائه می دهد ، از اندازه گیری بازتاب ساده گرفته تا دامنه و تجزیه و تحلیل فاز.این ابزارها برای برنامه هایی مانند تست مؤلفه و توصیفات جامع شبکه چند پورت ضروری هستند.

عملکرد VNA با تجزیه و تحلیل سیگنال های فرکانس بالا برای اطمینان از یکپارچگی و عملکرد سیگنال در شرایط مختلف.در این مقاله به بررسی قابلیت های پیشرفته VNA ها ، نشان دادن نقش اصلی آنها در الکترونیک از طریق تکنیک های عملیاتی پیشرفته ، طبقه بندی دقیق آنالایزر شبکه و مقایسه با آنالیزورهای طیف می پردازیم.همچنین شامل بینش در مورد مکانیک VNA ، شامل نمودارهای بلوک و روشهای کالیبراسیون ، برجسته کردن نقش جدی آنها در پیشرفت فناوری و اطمینان از قابلیت اطمینان سیستم های الکترونیکی است.

کاتالوگ

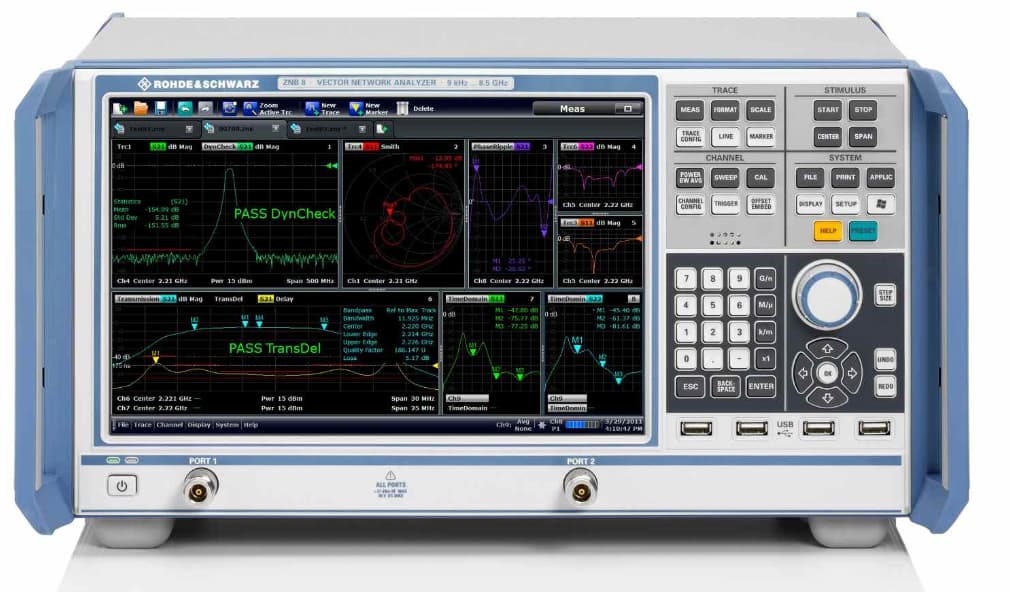

شکل 1: آنالایزرهای شبکه بردار (VNA)

کاوش در فناوری VNA

آنالایزر شبکه وکتور (VNA) ابزاری بسیار تخصصی است که برای ارزیابی ویژگی های شبکه مدارهای الکترونیکی طراحی شده است.این کار با ارسال یک سیگنال با فرکانس بالا به یک مدار و سپس تجزیه و تحلیل سیگنال بازگردانده می شود.این فرایند به VNA اجازه می دهد تا هم دامنه و هم فاز سیگنال را در طیف گسترده ای از فرکانس ها ضبط کند.این قابلیت اندازه گیری دقیق ، خوانش های دقیق قدرت را حفظ می کند ، به ویژه در فرکانس های بالاتر که در آن روش های سنتی مانند ولتاژ و اندازه گیری های فعلی قابل اطمینان تر می شوند.

VNA ها مجهز به ویژگی های محاسباتی پیشرفته هستند که تجزیه و تحلیل کامل از پارامترهای شبکه ، مانند از دست دادن درج و از دست دادن بازده را تسهیل می کند.نتایج این تحلیل ها به طور معمول از طریق قالب های مختلف گرافیکی ارائه می شود.به عنوان مثال ، از نمودارهای اسمیت برای تجسم امپدانس پیچیده استفاده می شود ، در حالی که توطئه های فاز بزرگی به درک نحوه رفتار سیگنال ها در فرکانس های مختلف کمک می کنند.

این دستگاه ها در آزمایش دقیق سیستم های پر سرعت ضروری هستند.آنها به ویژه در تجزیه و تحلیل شبکه های پیچیده چند پورت ، از جمله مؤلفه هایی مانند فیلترها ، تقویت کننده ها و خطوط انتقال مؤثر هستند.VNA ها برای دستیابی به تنظیمات پیچیده ، مانند جفت های دیفرانسیل موجود در پیوندهای سریال PCIe ، فوق العاده مناسب هستند.این امر آنها را به ابزاری خطرناک در طراحی و ارزیابی سیستم های الکترونیکی پیشرفته تبدیل می کند.

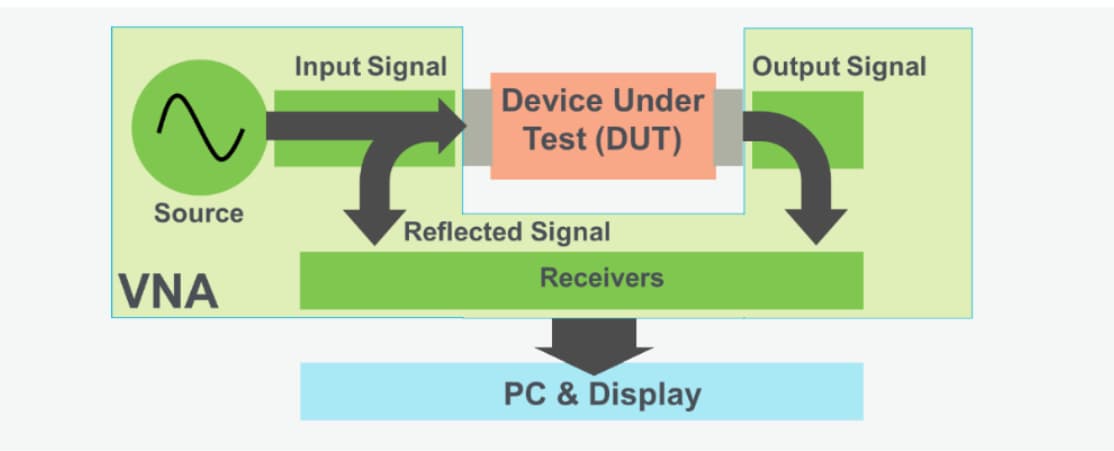

شکل 2: عملکرد آنالایزرهای شبکه بردار (VNA)

عملکرد آنالایزرهای شبکه بردار (VNA)

آنالایزرهای شبکه وکتور (VNA) ابزارهای مفیدی برای ارزیابی عملکرد اجزای الکترونیکی هستند.عملکرد آنها با یک ماژول منبع آغاز می شود که سیگنال محرک را به سمت دستگاه تحت آزمایش (DUT) منتشر می کند.از آنجا که سیگنال با DUT تعامل دارد ، تغییراتی رخ می دهد ، که سپس توسط ماژول های گیرنده ضبط می شوند.VNA هر دو سیگنال را که از ورودی منعکس شده و موارد منتقل شده از طریق خروجی را با دقت اندازه گیری می کند.با مقایسه این سیگنال های تغییر یافته با محرک اصلی ، VNA اندازه گیری های دقیقی از رفتار DUT را ارائه می دهد.

VNA های مدرن اغلب دارای قابلیت های چندگانه هستند و به آنها امکان می دهد سیگنال محرک را به طور همزمان به چندین درگاه ارسال کنند.این قابلیت ، تطبیق پذیری آنها را در انواع تنظیمات آزمایش تقویت می کند.به عنوان مثال ، یک VNA اساسی یک پورت بر اندازه گیری فقط سیگنال های منعکس شده متمرکز است و بینش مفصلی در مورد نحوه رفتار سیگنال در ورودی ارائه می دهد.در تفاوت ، VNA های دو پورت پیشرفته تر می توانند انتقال و بازتاب سیگنال ها را به طور همزمان در مسیرهای مختلف اندازه گیری کنند.این قابلیت چندگانه به ویژه برای تجزیه و تحلیل سناریوهای پیچیده مانند جریان سیگنال دو طرفه مفید است ، و باعث می شود VNA ها برای طیف گسترده ای از نیازهای آزمایش سازگار شوند-از تجزیه و تحلیل مؤلفه ساده گرفته تا ارزیابی های پیچیده تر و چند بعدی.

طبقه بندی و قابلیت های آنالایزر شبکه RF

آنالایزرهای شبکه RF در الکترونیک و ارتباطات تأثیرگذار هستند و نقش مهمی در توسعه ، آزمایش و نگهداری مدارها و سیستم های RF دارند.این آنالایزرها بر اساس قابلیت های اندازه گیری آنها طبقه بندی می شوند که مناسب بودن آنها برای برنامه های مختلف را تعیین می کند.

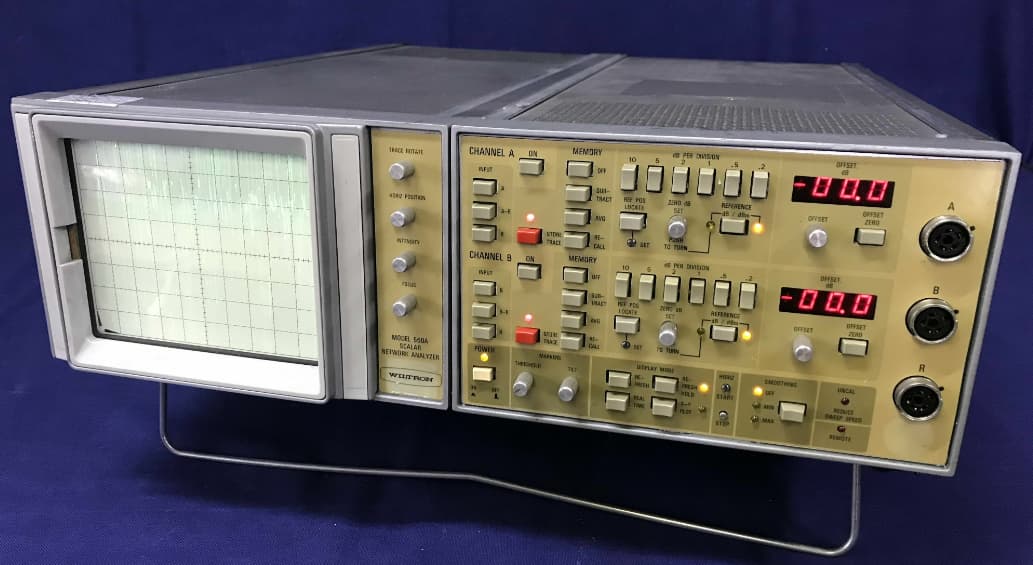

شکل 3: آنالایزرهای شبکه مقیاس (SNA)

SNA ها برای اندازه گیری دامنه سیگنال ها طراحی شده اند.آنها اطلاعاتی در مورد قدرت سیگنال ارائه می دهند اما داده های فاز را ضبط نمی کنند.SNA ها به طور کلی برای کارهای تشخیصی اساسی استفاده می شوند که در آن تجزیه و تحلیل دقیق بی نیاز است.سادگی آنها باعث می شود آنها برای سناریوهای آزمایش ساده ایده آل شوند.SNA ها مقرون به صرفه هستند و برای اهداف روتین و اهداف آموزشی کافی هستند و باعث می شود آنها برای برنامه های اساسی در دسترس باشند.

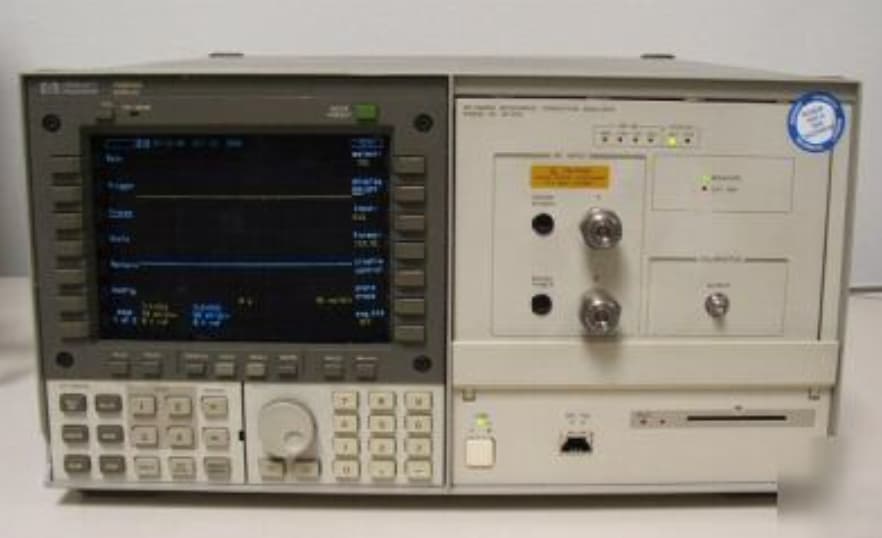

شکل 4: آنالایزرهای شبکه بزرگ سیگنال (LSNA)

LSNA ها ، همچنین به عنوان آنالایزر انتقال مایکروویو شناخته می شوند ، برای تجزیه و تحلیل دستگاه های RF در شرایط پویا و دامنه بالا تخصص دارند.LSNA ها در سناریوهایی مستقر می شوند که نیاز به تجزیه و تحلیل رفتار غیرخطی و تولید هارمونیک دستگاه ها ، مانند ارتباطات ماهواره ای و سیستم های رادار دارند.LSNA ها با ارائه بینش در مورد نحوه عملکرد دستگاه ها در شرایط واقعی در شرایط واقعی و با قدرت ، لازم برای توسعه سیستم های RF قوی هستند.

قابلیت آنالایزرهای شبکه RF
انواع اندازه گیری	آنالایزرهای شبکه RF طیف گسترده ای را پوشش می دهند از قابلیت های اندازه گیری - از اندازه گیری دامنه اساسی در SNA ها تا اندازه گیری بردار پیچیده تر در VNA ها و سیگنال بزرگ پویا تجزیه و تحلیل در LSNA ها.این محدوده به آنها اجازه می دهد تا هر چیزی را از ساده انجام دهند بررسی به تحلیل های پیشرفته.
صداقت سیگنال	آنالایزرهای پیشرفته مانند VNA و LSNA برای حفظ یکپارچگی سیگنال در اجزای با فرکانس بالا جدی هستند. آنها موضوعاتی مانند عدم تطابق امپدانس و غیرخطی ها را شناسایی می کنند ، که هستند پویا برای اطمینان از عملکرد بهینه.
سازگاری	آنالایزرهای شبکه مدرن اغلب هستند مدولار ، به این معنی یا نیازهای صنعتیاین انعطاف پذیری باعث می شود که آنها در برش ارزشمند باشند توسعه فناوری
اتوماسیون و ادغام	بسیاری از آنالیزورهای شبکه با نرم افزار همراه هستند این از آزمایش و ادغام خودکار با سایر سیستم های تست پشتیبانی می کند.این توانایی اثربخشی آنها را در محیط های تست پیچیده افزایش می دهد ، ساخت آنها ابزارهای اساسی در تنظیمات تست پیشرفته.

شکل 5: آنالایزرهای شبکه RF و آنالایزر طیف

آنالایزرهای شبکه RF در مقابل آنالایزر طیف: تفاوت ها

آنالایزرهای شبکه RF و آنالیزورهای طیف هر دو ابزار مورد نیاز برای بررسی سیگنال های الکترونیکی هستند ، اما آنها اهداف مختلفی را ارائه می دهند.آنالایزرهای شبکه RF به طور فعال سیگنالهایی را برای ارزیابی عملکرد و یکپارچگی مؤلفه ها یا کل شبکه ها تولید می کنند.آنها اندازه گیری های مفصلی از دامنه و فاز را ارائه می دهند ، که برای توصیف کامل شبکه ها و تشخیص مشکلات جدی هستند.این توانایی امکان درک عمیق از نحوه رفتار یک شبکه در شرایط مختلف عملیاتی را فراهم می کند.

در تفاوت ، آنالایزرهای طیف برای مشاهده و تجزیه و تحلیل سیگنال های خارجی طراحی شده اند.آنها بر ارزیابی خواص طیف سیگنال مانند قدرت سیگنال ، توزیع فرکانس ، هارمونیک و نویز پس زمینه تمرکز می کنند.بر خلاف آنالایزرهای شبکه RF ، آنالایزرهای طیف سیگنال تولید نمی کنند.در عوض ، آنها سیگنال ها را از منابع خارجی اندازه گیری و تجزیه و تحلیل می کنند.این امر باعث می شود آنها برای کارهایی مانند نظارت بر سیگنال های محیطی یا آزمایش تداخل الکترومغناطیسی مفید باشند.

عملکردهای متمایز این ابزارها کاربردهای تخصصی آنها را برجسته می کند.آنالایزرهای شبکه RF برای آزمایش فعال و توسعه اجزای شبکه ایده آل هستند و بینش های مورد نظر برای طراحی شبکه و عیب یابی را ارائه می دهند.از طرف دیگر ، آنالایزرهای طیف برای تجزیه و تحلیل سیگنال منفعل مناسب تر هستند و آنها را به انتخابی برای کارهایی مانند نظارت بر محیط زیست و تشخیص تداخل سیگنال تبدیل می کنند.

نمودار بلوک آنالایزرهای شبکه بردار

نمودار بلوک آنالایزر شبکه وکتور (VNA) برای درک نحوه عملکرد دستگاه ، و تهیه اجزای کلیدی مانند منابع سیگنال ، گیرنده ها و واحدهای پردازش مداوم است.این نمودار به عنوان یک طرح عمل می کند ، جریان سیگنال ها را از طریق VNA نشان می دهد و توضیح می دهد که چگونه هر یک از مؤلفه ها به پردازش سیگنال کمک می کند.

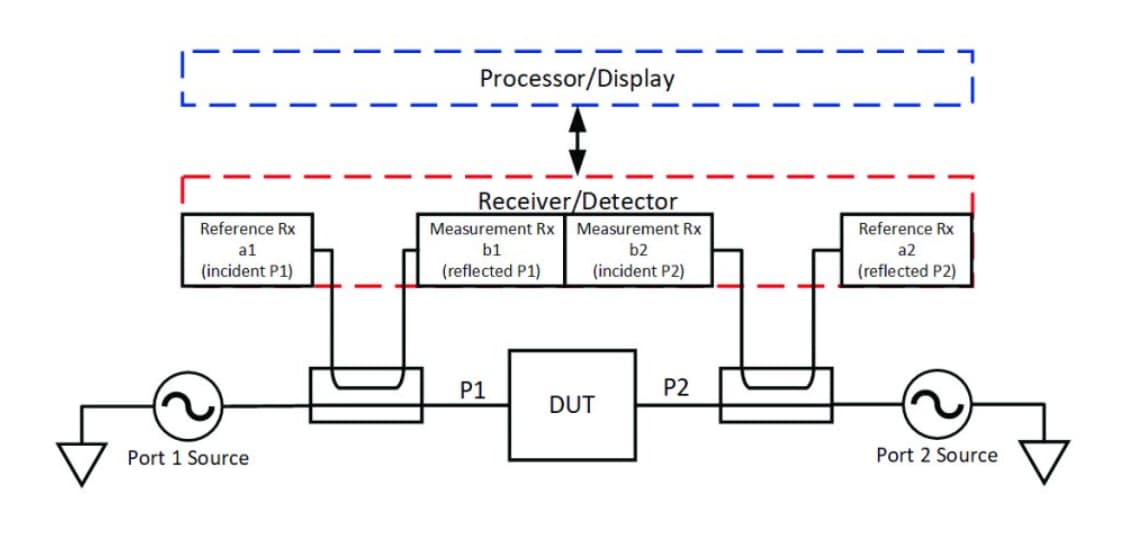

شکل 6: اجزای موجود در نمودار بلوک VNA

منبع سیگنال: این مؤلفه سیگنال محرک را که تحت آزمایش (DUT) به دستگاه ارسال می شود ، تولید می کند.منبع سیگنال نقطه شروع برای کل فرآیند اندازه گیری است.

اتصال دهنده/سوئیچ های جهت دار: این عناصر سیگنال محرک را به DUT هدایت می کنند و در عین حال سیگنال های منعکس شده و منتقل شده را نیز از هم جدا می کنند.آنها اطمینان می دهند که سیگنال های بازگرداندن از DUT به درستی به گیرنده ها برای تجزیه و تحلیل منتقل می شوند.

گیرنده ها: گیرنده ها هم محرک اصلی و هم سیگنال های پاسخ را از DUT ضبط می کنند و تغییرات در دامنه و فاز را تشخیص می دهند.این داده ها برای درک چگونگی تغییر DUT سیگنال جدی است.

کانال های مرجع: این کانال ها یک سیگنال پایه را ارائه می دهند و امکان اندازه گیری دقیق نحوه اصلاح DUT سیگنال را فراهم می کند.مرجع تضمین می کند که با جبران هرگونه تغییر در مسیر سیگنال ، اندازه گیری ها دقیق هستند.

پردازنده های داده: پس از گرفتن سیگنال ها ، پردازنده های داده اطلاعات را تجزیه و تحلیل می کنند و داده های خام را به پارامترهای معنی دار مانند ضرایب پراکندگی تبدیل می کنند.این پارامترها برای ارزیابی ویژگی های DUT مفید هستند.

واحد نمایش: سرانجام ، واحد نمایش داده های پردازش شده را تجسم می کند ، به طور معمول با استفاده از قالب هایی مانند نمودارهای اسمیت و توطئه های فاز بزرگی.این تجسمات به کاربران کمک می کند تا عملکرد و رفتار DUT را بطور شهودی درک کنند.

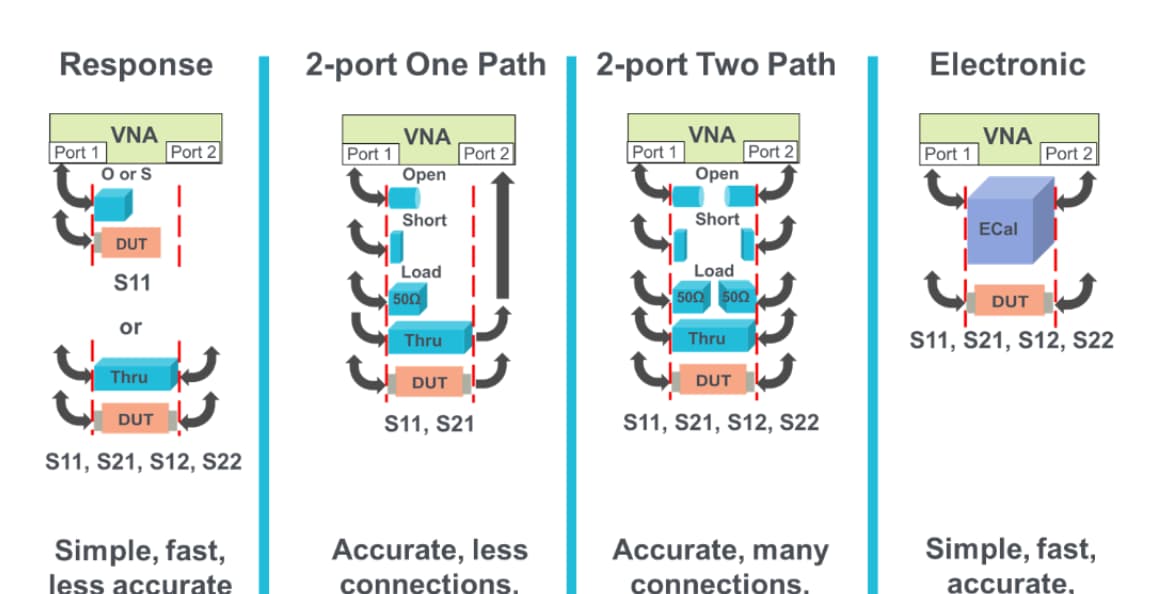

شکل 7: تکنیک های کالیبراسیون برای آنالایزرهای شبکه بردار (VNA)

تکنیک های کالیبراسیون برای اندازه گیری دقیق

برای حفظ صحت و قابلیت اطمینان آنالایزر شبکه بردار (VNA) کالیبراسیون لازم است.VNA ها دارای ویژگی های پیشرفته کالیبراسیون هستند که می توانند متناسب با محیط های مختلف آزمایش و نیازهای عملیاتی باشند.از جمله این موارد ، کالیبراسیون مبتنی بر کاربر است که امکان تنظیم دقیق در محل را فراهم می کند ، و اطمینان حاصل می کند که اندازه گیری ها با شرایط خاص تراز می شوند.

• کالیبراسیون پاسخ

این اساسی ترین روش کالیبراسیون است که شامل اندازه گیری یک استاندارد شناخته شده برای تنظیم پاسخ VNA است.این یک تکنیک ساده مناسب برای کارهای ساده است ، به خصوص در مواردی که فقط اندازه گیری بازتاب مورد نیاز است.

• کالیبراسیون کامل یک پورت و دو پورت

این روش ها تنظیمات جامع تری را ارائه می دهند.آنها با استفاده از استانداردهای شناخته شده ، هر دو خطای بزرگی و فاز را در اندازه گیری بازتاب و انتقال اصلاح می کنند.این تکنیک ها برای برنامه هایی که نیاز به دقت بالایی دارند پویا هستند و معمولاً در صورت نیاز به بازتاب و انتقال داده های انتقال ، مورد استفاده قرار می گیرند.

• کالیبراسیون الکترونیکی (E-Cal)

این تکنیک با استفاده از استانداردهای کنترل شده الکترونیکی ، فرآیند کالیبراسیون را خودکار می کند.این زمان به طور قابل توجهی زمان تنظیم را کاهش می دهد و خطر خطای انسانی را به حداقل می رساند.E-Cal به ویژه در محیط هایی که به دلیل تغییر شرایط آزمایش نیاز به ارزیابی مجدد مکرر دارند ، مفید است.

برنامه های آنالایزرهای شبکه بردار در فناوری مدرن

آنالایزرهای شبکه وکتور (VNA) در زمینه های مختلف مورد نیاز هستند و نقش خطرناکی در توسعه و آزمایش سیستم های RF دارند.

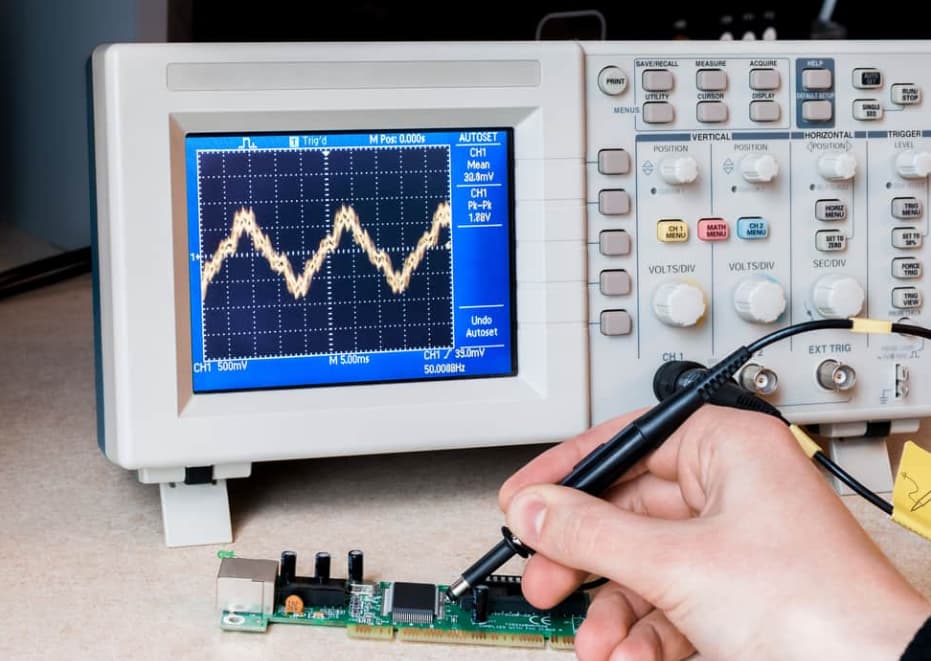

شکل 8: آزمایش مؤلفه

VNA ها برای ارزیابی مؤلفه های RF مانند تقویت کننده ها و فیلترها کنار گذاشته می شوند.آنها پارامترهای پویا مانند افزایش ، از دست دادن بازده و ثبات عملیاتی را اندازه گیری می کنند ، و اطمینان می دهند که هر مؤلفه در حد مشخص خود عمل می کند.

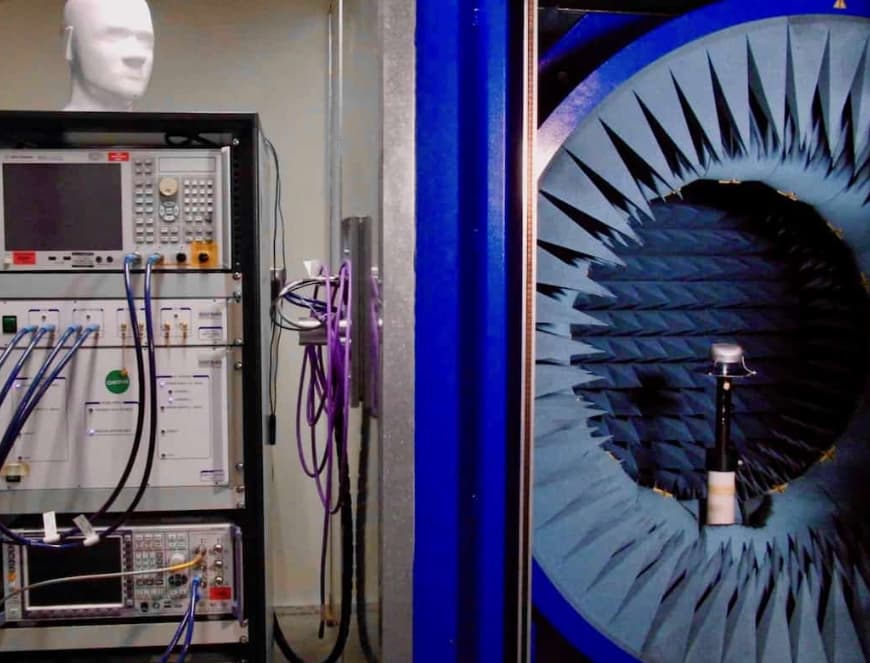

شکل 9: طراحی و آزمایش آنتن

VNA ها با اندازه گیری پارامترهای کلیدی مانند افزایش آنتن ، الگوهای تابش و امپدانس در بهینه سازی طرح های آنتن مؤثر هستند.این اندازه گیری ها به بهبود عملکرد و کارآیی آنتن کمک می کند.

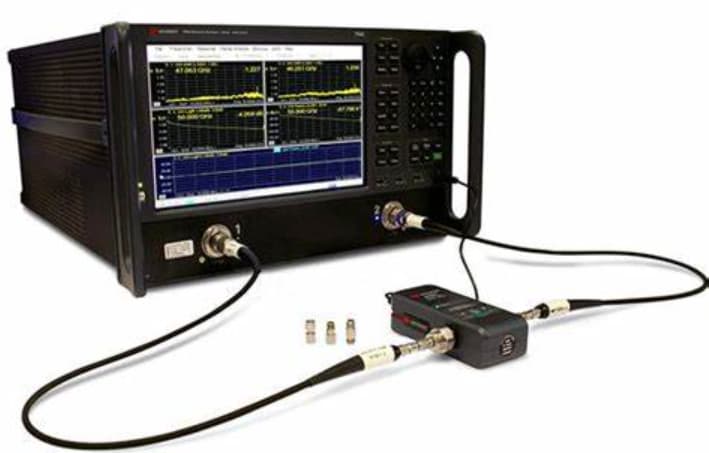

شکل 10: آزمایش کابل

VNA ها برای تأیید یکپارچگی کابل های RF استفاده می شوند.آنها از دست دادن درج و پایداری فاز ، که برای حفظ کیفیت سیگنال در مسافت های طولانی استفاده می شود ، اندازه گیری می کنند.

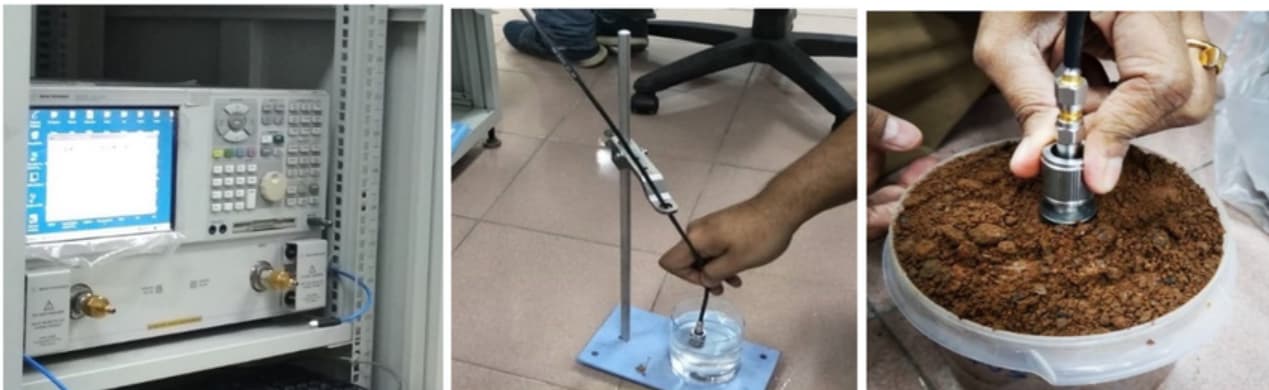

شکل 11: تجزیه و تحلیل مواد

VNA ها همچنین می توانند خصوصیات دی الکتریک مواد را تجزیه و تحلیل کنند و داده های جدی برای تولید الکترونیک و علم مواد ارائه دهند.این تجزیه و تحلیل به انتخاب مواد مناسب برای برنامه های خاص کمک می کند.

پایان

اکتشاف آنالایزرهای شبکه بردار (VNA) نقش لازم آنها را در قلمرو توسعه سیستم الکترونیکی و RF نشان می دهد.VNA ها با قابلیت های پیشرفته خود برای اندازه گیری هر دو دامنه و فاز ، عمق تجزیه و تحلیل را با دستگاه های ساده تر مانند آنالایزر شبکه مقیاس یا حتی آنالایزرهای طیف غیرقابل دستیابی ارائه می دهند.برنامه آنها فراتر از آزمایش مؤلفه صرف است تا مجموعه ای جامع از کارکردها را شامل شود که شامل تکنیک های پیشرفته کالیبراسیون ، خصوصیات دقیق شبکه و بهینه سازی مسیرهای پیچیده RF است.VNA ها با قابلیت های چندگانه و ادغام خود با نرم افزار مدرن ، به عنوان سنگ بنای زیرساخت های فناوری ، نوآوری های رانندگی و دقت در همه چیز از ارتباطات از راه دور گرفته تا سیستم های ماهواره ای ایستاده اند.

این تجزیه و تحلیل کامل نه تنها دلاوری فنی VNA ها را برجسته می کند بلکه در مسیر تکاملی آنها در تطبیق با خواسته های مناظر فناوری مدرن نیز تأمل می کند.این بحث بر اهمیت جدی VNA ها در تضمین بهره وری طراحی ، قابلیت اطمینان سیستم و تعالی عملیاتی در صنایع مختلف پر سر و صدا تأکید می کند.با پیشرفت فناوری ، نقش VNA ها به احتمال زیاد رشد می کنند و این نشان دهنده نوآوری های مداوم و پیچیدگی در حال گسترش سیستم های الکترونیکی است.

سوالات متداول [سؤالات متداول]

1. آنالایزر شبکه بردار چگونه کار می کند؟

آنالایزر شبکه وکتور با ارسال یک سیگنال شناخته شده از طریق آن و تجزیه و تحلیل نحوه تغییر سیگنال ، امپدانس پیچیده یک دستگاه را اندازه گیری می کند.این سیگنال را در فرکانس های مختلف ارسال می کند و سیگنال خروجی را از دستگاه تحت آزمایش دریافت می کند.VNA سیگنال خروجی را در برابر اصلی مقایسه می کند تا هم اندازه و هم تغییرات فاز را تعیین کند.این اطلاعات به درک نحوه رفتار یک دستگاه در فرکانس های مختلف کمک می کند.

2. آنالایزر سیگنال بردار برای چه چیزی استفاده می شود؟

آنالایزر سیگنال بردار در درجه اول برای تجزیه و تحلیل دقیق از ویژگی های مدولاسیون سیگنال های پیچیده استفاده می شود.این ماده در ارتباطات از راه دور برای تجزیه و تحلیل کیفیت سیگنال های منتقل و دریافت شده ، با تمرکز بر پارامترهایی مانند فرکانس ، فاز و دامنه استفاده می شود.این برای بهینه سازی عملکرد سیستم و عیب یابی در ارتباطات بی سیم است.

3. آنالایزر شبکه وکتور چیست و با آنالایزر شبکه مقیاس تفاوت دارد؟

آنالایزر شبکه بردار هم اندازه و هم فاز یک سیگنال را اندازه گیری می کند و نمای مفصلی از ویژگی های شبکه دستگاه را در طیف وسیعی از فرکانس ها ارائه می دهد.در مقابل ، یک آنالایزر شبکه مقیاس فقط میزان یک سیگنال را اندازه گیری می کند.توانایی یک VNA برای اندازه گیری فاز ، علاوه بر بزرگی ، امکان آزمایش جامع تر و تجزیه و تحلیل دستگاه ها را فراهم می کند.

4- دامنه فرکانس VNA چیست؟

دامنه فرکانس یک آنالایزر شبکه بردار بسته به مدل و طراحی می تواند متفاوت باشد ، به طور معمول از چند کیلو هرتز (khz) تا چندین Terahertz (THZ) استفاده می شود.برخی از مدل های تخصصی برای کار در فرکانس های خاص متناسب با برنامه های خاص مانند ارتباطات از راه دور ، سیستم های رادار و سایر برنامه های RF طراحی شده اند.

5- چرا VNA قابل توجه است؟

آنالایزر شبکه وکتور برای طراحی ، آزمایش و حفظ اجزای موجود در صنایع RF و مایکروویو جدی است.این تضمین می کند که دستگاه هایی مانند آنتن ، کابل و تقویت کننده معیارهای عملکرد مشخص خود را در تمام فرکانس های عملیاتی رعایت می کنند.توانایی آن در اندازه گیری دامنه و فاز برای اطمینان از اینکه سیستم ها قابل اعتماد ، کارآمد و قادر به رعایت استانداردهای عملیاتی دقیق هستند ، پویا است.
