درک ISPPAC-CLK5320S-01TN64C یک مولد ساعت قابل برنامه ریزی

ISPPAC-CLK5320S-01TN64C یک مولد ساعت قابل برنامه ریزی است که برای کمک به مدیریت و توزیع سیگنال های ساعت با دقت طراحی شده است.این برنامه خروجی های متعدد ، فرکانس های قابل تنظیم و کمرنگ کم را ارائه می دهد ، و آن را به یک انتخاب عالی برای برنامه هایی که نیاز به زمان بندی دقیق دارند ، تبدیل می کند.با استفاده از فناوری حلقه قفل شده فاز (PLL) ، همگام سازی قابل اعتماد را در اجزای مختلف تضمین می کند.این دستگاه از استانداردهای مختلف ساعت پشتیبانی می کند و امکان سفارشی سازی آسان را فراهم می کند و آن را برای طیف گسترده ای از سیستم ها مناسب می کند.این که آیا شما به بافر تأخیر صفر ، تقسیم فرکانس یا مسیریابی سیگنال انعطاف پذیر نیاز دارید ، این ژنراتور ساعت عملکرد مورد نیاز خود را فراهم می کند.همچنین دارای پشتیبانی JTAG برای برنامه نویسی در سیستم ، ساده سازی تنظیم و پیکربندی است.در این مقاله به بررسی ویژگی ها ، کارکردها ، برنامه ها و جزئیات فنی آن می پردازیم.

کاتالوگ

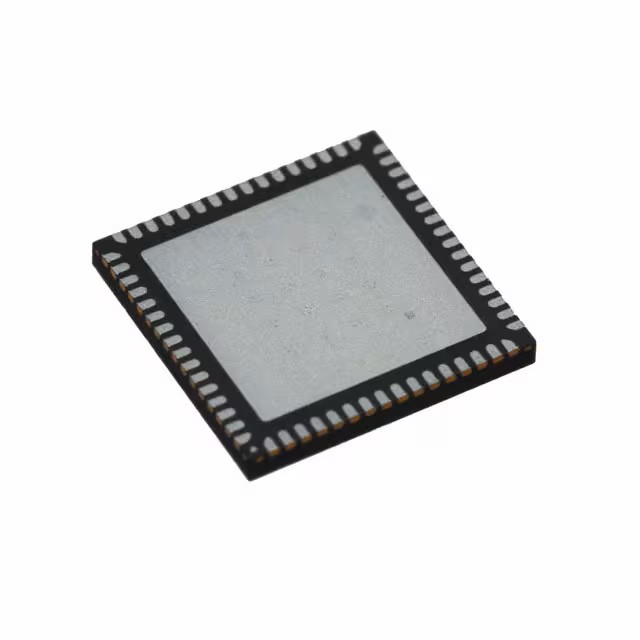

نمای کلی از ISPPAC-CLK5320S-01TN64C

در ISPPAC-CLK5320S-01TN64C یک بافر فنر-تاخیر صفر قابل برنامه ریزی همه کاره و قابل برنامه ریزی برای برنامه های توزیع ساعت است.این برنامه حداکثر 12 خروجی کم نظیر را ارائه می دهد ، با هر جفت خروجی برای پشتیبانی از استانداردهای مختلف I/O مانند LVTTL ، LVCMOS ، SSTL و HSTL قابل تنظیم است.کاربران می توانند برای هر خروجی فرکانس های خروجی ، خاتمه ، نرخ خواب و زمان بندی را به طور مستقل تنظیم کنند.

با تشکر از PLL با کارایی بالا ، این دستگاه تاخیر انتشار حداقل را تضمین می کند.این شامل سه پیشخوان 5 بیتی قابل برنامه ریزی برای تولید فرکانس های متعدد است که می تواند به هر پین خروجی هدایت شود.این دستگاه چهار حالت عملیاتی از جمله گزینه های بافر تاخیر صفر و غیر صفر را ارائه می دهد.

این که آیا شما به یک واحد واحد یا فله احتیاج دارید ، ISPCLOCK5300S-01TN64C راه حل های قابل اعتماد و انعطاف پذیر مدیریت ساعت را ارائه می دهد.برای گزینه های خرید فله با ما تماس بگیرید و از قیمت گذاری رقابتی ما استفاده کنید!

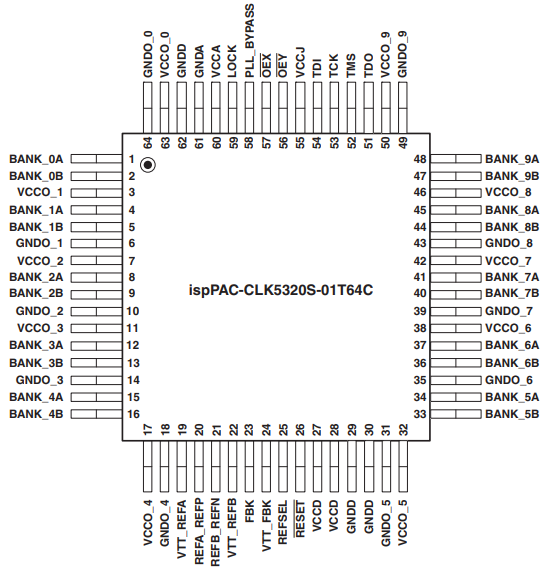

جزئیات Pinout ISPPAC-CLK5320S-01TN64C

ویژگی های اصلی ISPPAC-CLK5320S-01TN64C

چهار تنظیم عملیاتی

ISPPAC-CLK5320S-01TN64C چهار حالت عملیاتی انعطاف پذیر را ارائه می دهد و به شما امکان می دهد بهترین تنظیمات را برای نیازهای توزیع ساعت خود انتخاب کنید.حالت بافر تأخیر صفر ساعتهای ورودی و خروجی را با حداقل تأخیر همزمان می کند ، در حالی که حالت بافر تأخیر صفر و تاخیر غیر صفر هر دو عملکرد را برای انعطاف پذیری اضافه می کند.حالت بافر تاخیر غیر صفر دو مسیر تأخیر مستقل را فراهم می کند ، و بافر تاخیر غیر صفر با حالت تقسیم کننده خروجی امکان خروجی ساعت تقسیم شده با تنظیمات زمان بندی سفارشی را فراهم می کند.

محدوده فرکانس ورودی و خروجی گسترده

این دستگاه با پشتیبانی از فرکانس های مختلف از 8 مگاهرتز تا 267 مگاهرتز ، طیف گسترده ای از گزینه های ساعت را فراهم می کند و آن را برای برنامه های مختلف زمان بندی مناسب می کند.این که آیا سیستم شما به سیگنال های با فرکانس پایین یا بالا نیاز دارد ، این انعطاف پذیری عملکرد یکپارچه را در دستگاه های مختلف تضمین می کند.

کمرنگ و کمرنگ برای زمان بندی دقیق

این دستگاه زمان بندی دقیق سیگنال را با کمتر از 100PS خروجی به خروجی به خروجی و زیر 70PS اوج به اوج ارائه می دهد.این مقادیر کم به حفظ یکپارچگی سیگنال کمک می کند و خطاهای زمان بندی را در برنامه های پر سرعت به حداقل می رساند و از عملکرد صاف در مدارهای پیچیده اطمینان می دهد.

حداکثر 20 بافر فن قابل برنامه ریزی

ISPPAC-CLK5320S-01TN64C حداکثر 20 بافر فن مستقل قابل برنامه ریزی را در اختیار شما قرار می دهد و به شما کنترل کاملی بر تنظیمات خروجی می دهد.این برنامه از چندین استاندارد خروجی تک انتهایی ، از جمله LVTTL ، LVCMOS ، HSTL ، EHSTL و SSTL پشتیبانی می کند.شما می توانید امپدانس خروجی را بین 40Ω تا 70Ω در افزایش 5Ω تنظیم کرده و میزان SLEW را برای انتقال بهتر سیگنال اصلاح کنید.علاوه بر این ، دستگاه دارای حداکثر 10 بانک خروجی است که هرکدام منبع تغذیه خود (1.5 ولت ، 1.8 ولت ، 2.5 ولت یا 3.3 ولت) دارند و سطح ولتاژ جداگانه ای را برای خروجی های مختلف فراهم می کند.

PLL با کارایی بالا

PLL یکپارچه سیگنال های ساعت پایدار و قابل اعتماد را با تشخیص قفل قابل برنامه ریزی برای نظارت بر دقت تضمین می کند.این شامل سه تقسیم کننده خروجی قابل برنامه ریزی است که در قدرت 2 (1 ، 2 ، 4 ، 8 ، 16 ، 32) کار می کنند و تنظیم فرکانس را ساده می کنند.فیلتر حلقه روی تراشه به کاهش نویز کمک می کند ، در حالی که سازگاری ساعت طیف گسترده باعث تداخل الکترومغناطیسی می شود.دستگاه از بازخورد داخلی و خارجی پشتیبانی می کند و گزینه های همگام سازی ساعت انعطاف پذیر را ارائه می دهد.

تنظیم فاز دقیق

شما می توانید هر خروجی را با حداکثر 5ns تنظیم فاز تنظیم کنید تا سیگنال ها را به طور دقیق تراز کنید.این دستگاه هشت تنظیم فاز قابل برنامه ریزی با حداقل اندازه مرحله 156PS را ارائه می دهد و از کنترل زمان بندی دقیق اطمینان می دهد.این حالت از حالت های درشت و تنظیم خوب پشتیبانی می کند و به شما امکان می دهد نیازهای مختلف سیستم را برآورده کنید.

دامنه فرکانس ساعت چندگانه

ISPPAC-CLK5320S-01TN64C حداکثر سه حوزه فرکانس ساعت جداگانه را پشتیبانی می کند ، و این امکان را می دهد تا سیگنال های زمان بندی چندگانه به طور کارآمد در یک دستگاه واحد مدیریت شوند.این ویژگی برای سیستمهایی که به منابع ساعت مستقل برای اجزای مختلف نیاز دارند ایده آل است.

ورودی های ساعت انعطاف پذیر و بازخورد

این دستگاه طیف وسیعی از استانداردهای ورودی و بازخورد قابل برنامه ریزی ، از جمله LVTTL ، LVCMOS ، SSTL ، HSTL ، LVDS ، LVPECL ، HSTL دیفرانسیل و SSTL دیفرانسیل را ارائه می دهد.Multiplexer انتخاب ساعت A/B امکان جابجایی بین منابع ورودی را فراهم می کند ، در حالی که مسیر بازخورد قابل برنامه ریزی از LVTTL ، LVCMOS ، SSTL و HSTL پشتیبانی می کند.علاوه بر این ، خاتمه قابل برنامه ریزی داخلی ، مدیریت سیگنال را ساده می کند و باعث افزایش عملکرد کلی می شود.

انطباق سوکت داغ

ISPPAC-CLK5320S-01TN64C سازگار با سوکت داغ است ، به این معنی که تمام ورودی ها و خروجی ها حتی در هنگام تعویض داغ کاملاً کاربردی هستند.این کار مداوم را بدون خطر از دست دادن داده یا وقفه تضمین می کند.

برنامه نویسی JTAG و درون سیستم

این دستگاه از اسکن مرز JTAG و برنامه نویسی در سیستم پشتیبانی می کند و پیکربندی و آزمایش را بدون نیاز به حذف آن از مدار آسان می کند.این کار اشکال زدایی را ساده می کند و زمان توسعه را تسریع می کند.

ایمنی سر و صدای قوی

این دستگاه که برای مقاومت در برابر سر و صدای منبع تغذیه طراحی شده است ، حتی در محیط های پر سر و صدا الکتریکی ، عملکرد پایدار و قابل اعتماد را تضمین می کند.این امر باعث می شود تا برنامه های ایده آل برای برنامه های با کارایی بالا که نیاز به مدیریت ساعت دقیق دارند ، انتخاب کند.

گزینه های دما و بسته بندی

ISPPAC-CLK5320S-01TN64C در هر دو تجارت (0 درجه سانتیگراد تا 70 درجه سانتیگراد) و صنعتی (-40 درجه سانتیگراد تا 85 درجه سانتیگراد) در دسترس است ، و از عملکرد قابل اعتماد در شرایط مختلف محیطی اطمینان می دهد.این در بسته های 48 پین و 64 پین TQFP قرار دارد و ادغام آن در سیستم های مختلف را آسان می کند.

مشخصات فنی

مشخصات فنی نیمه هادی شبکه ، ISPPAC-CLK5320S-01TN64C.

ویژگی	ارزش
سازنده	نیمه هادی مشبک
سری	ispclock ™
نوع	ژنراتور ساعت ، توزیع فن ، بافر تأخیر صفر
تعداد مدارها	1
ولتاژ - عرضه	3V ~ 3.6 ولت
دمای عملیاتی	0 درجه سانتیگراد 70 درجه سانتیگراد
فراوانی - حداکثر	267 مگاهرتز
نسبت - ورودی: خروجی	2:20
PLL	بله با بای پس
تقسیم کننده/ضرب	بله/خیر
دیفرانسیل - ورودی: خروجی	بله/خیر
ورودی	HSTL ، LVCMOS ، LVDS ، LVPECL ، LVTTL ، SSTL
خروجی	EHSTL ، HSTL ، LVCMOS ، LVTTL ، SSTL
بسته / مورد	64 پوند
بسته بندی	64-TQFP (10x10)
نوع نصب	سطح سطح
بسته بندی کردن	سینی
شماره محصول پایه	ISPPAC-CLK53

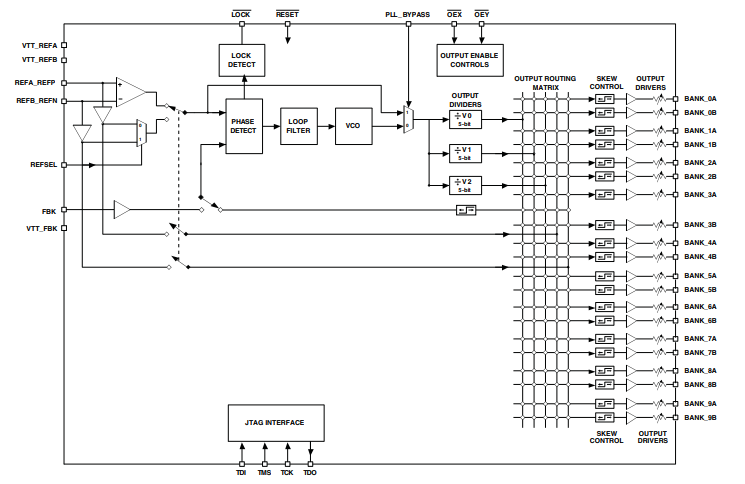

نمودار بلوک عملکردی ISPPAC-CLK5320S-01TN64C

نمودار نشان می دهد که چگونه ISPPAC-CLK5320S-01TN64C به عنوان ژنراتور ساعت قابل برنامه ریزی کار می کند.برای نگه داشتن همه چیز در همگام سازی ، چندین سیگنال ساعت مرجع (REFA ، RefB) و یک سیگنال بازخورد (FBK) طول می کشد.ورودی انتخاب (Refsel) انتخاب می کند که کدام مرجع استفاده شود.ردیاب فاز مرجع انتخاب شده را با سیگنال بازخورد مقایسه می کند ، و فیلتر حلقه قبل از انتقال سیگنال به نوسان ساز کنترل شده با ولتاژ (VCO) هرگونه تغییر را صاف می کند.VCO یک ساعت با فرکانس بالا تولید می کند که سپس به خروجی های ساعت مختلف تقسیم می شود.این خروجی ها قبل از ارسال از طریق درایورهای خروجی ، می توانند برای زمان بندی (کنترل پوستی) تنظیم شوند.این سیستم همچنین شامل کنترل های خروجی Enable Controls ، یک گزینه بای پس از PLL و یک ویژگی تشخیص قفل است تا نشان دهد چه زمانی همه چیز پایدار است.علاوه بر این ، یک رابط JTAG برای برنامه نویسی و آزمایش گنجانده شده است.این تنظیم توزیع ساعت دقیق در قسمت های مختلف یک سیستم را تضمین می کند و آن را برای پردازنده ها ، دستگاه های ارتباطی و سایر مدارهای دیجیتال مفید می کند.

کاربردها و کاربردهای ISPPAC-CLK5320S-01TN64C

توزیع ساعت مشترک هیئت مدیره مدار

ISPPAC-CLK5320S-01TN64C به طور گسترده ای برای توزیع یک سیگنال ساعت مشترک در تابلوهای مدار استفاده می شود.این تضمین می کند که همه مؤلفه های متصل سیگنال های زمان بندی هماهنگ را دریافت می کنند و ارتباط بین قسمت های مختلف سیستم را بهبود می بخشند.با کمبود و کمرنگ بودن آن ، به حفظ دقت سیگنال کمک می کند و خطاها را در انتقال داده ها کاهش می دهد.

تولید فرکانس مبتنی بر PLL

این دستگاه دارای یک PLL با کارایی بالا است و به شما امکان می دهد فرکانس های ساعت پایدار و قابل برنامه ریزی را تولید کنید.این که آیا شما نیاز به ضرب ، تقسیم یا همگام سازی فرکانس ها دارید ، ISPPAC-CLK5320S-01TN64C مدیریت ساعت انعطاف پذیر را برای طیف وسیعی از برنامه ها از جمله پردازش داده ها ، سیستم های ارتباطی و دستگاه های تعبیه شده فراهم می کند.

بافر ساعت بلند طرفداران

هنگامی که یک سیگنال ساعت واحد نیاز به هدایت چندین مؤلفه دارد ، ISPPAC-CLK5320S-01TN64C به عنوان یک بافر قابل اطمینان فن بالا عمل می کند.با حداکثر 20 خروجی قابل برنامه ریزی ، می تواند سیگنال های ساعت را به طور موثر توزیع کند و در حالی که بین خروجی ها کم است.این در سیستمهای بزرگ که در آن چند سیستم متعدد به یک ساعت هماهنگ نیاز دارند ، مفید است.

بافر ساعت با تأخیر صفر

عملکرد بافر تأخیر صفر از ISPPAC-CLK5320S-01TN64C اطمینان می دهد که ساعت خروجی با ساعت مرجع تراز می شود و از عدم تطابق زمان جلوگیری می کند.این امر به ویژه در برنامه هایی که هماهنگ سازی دقیق لازم است ، مانند رابط های حافظه ، دستگاه های شبکه و سیستم های پردازش داده با سرعت بالا مفید است.

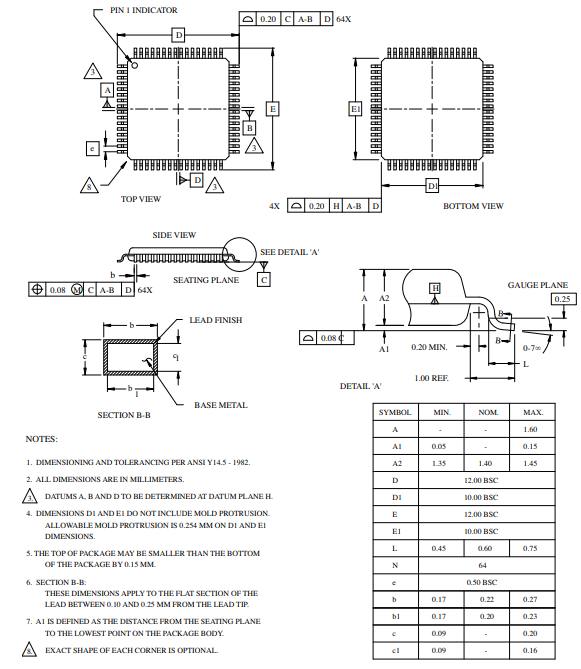

ابعاد رئوس مطالب ISPPAC-CLK5320S-01TN64C

این نمودار ابعاد فیزیکی و جزئیات طرح بندی ISPPAC-CLK5320S-01TN64C را ارائه می دهد.این شامل منظره های مختلف-بالا ، پایین ، جانبی و یک مقطع-برای ارائه ایده روشنی از شکل و اندازه آن است.این بسته دارای 64 پین است که در اطراف لبه های آن قرار گرفته است.نمای بالا آرایش پین را نشان می دهد ، با یک نشانگر کوچک که نشان دهنده پین ​​1 برای جهت گیری صحیح است.نمای پایین چشم انداز مشابهی را نشان می دهد اما از زیر آن.

نمای جانبی ارتفاع بسته ، شکل سرب و نحوه گسترش آنها از بدن را برجسته می کند.یک بزرگنمایی دقیق (جزئیات "A") نشان می دهد که چگونه منجر به خم شدن و لمس برد مدار می شود.هواپیمای صندلی بخشی است که هنگام نصب با تخته تماس می گیرد.

در جدول اندازه گیری های مختلفی از جمله ارتفاع بسته ، عرض سرب و فاصله بین پین ها قرار دارد.تمام ابعاد در میلی متر است.یادداشت ها تحمل ، نحوه اندازه گیری بسته را توضیح می دهد ، و جزئیات اضافی مانند برآمدگی قالب و پایان سرب.شکل دقیق گوشه ها ثابت نیست ، به این معنی که تغییرات جزئی وجود دارد.این نقاشی از اتصالات مناسب و قرار دادن مؤلفه بر روی صفحه مدار تضمین می کند.

گزینه های ISPPAC-CLK5320S-01TN64C

شماره قطعه	سازنده	ویژگی های کلیدی	از مورد/یادداشت ها استفاده کنید
ISPPAC-CLK5316S-01T64C	نیمه هادی مشبک	مشابه ISPPAC-CLK5320S اما با 2:16 نسبت ورودی به خروجی.از همان دامنه ولتاژ ، فرکانس و چندین قالب خروجی.در یک بسته 64 tqfp قرار می گیرد.	مناسب برای توزیع ساعت در دیجیتال در مقیاس متوسط سیستمهایی که 16 خروجی کافی است.
ISPPAC-CLK5312S-01TN48I	نیمه هادی مشبک	یک نسخه کمترین خروجی با نسبت ورودی به خروجی 2:12. از همان ویژگی های ساعت پشتیبانی می کند اما در محدوده دمای وسیع تری عمل می کند (-40 درجه سانتیگراد تا 85 درجه سانتیگراد).در یک بسته کوچکتر 48-tqfp قرار می گیرد.	بهترین کار برای برنامه های صنعتی که نیاز به قوی دارند تحمل دما و توزیع ساعت متوسط.
ISPPAC-CLK5308S-01TN48I	نیمه هادی مشبک	توزیع ساعت 8 خروجی را با مشابه ارائه می دهد مجموعه ویژگی ها ، از جمله PLL ، قالب های ورودی/خروجی چندگانه و حداکثر فرکانس 267 مگاهرتز.همچنین در محدوده -40 درجه سانتیگراد تا 85 درجه سانتیگراد کار می کند.	طراحی شده برای مدیریت ساعت جمع و جور و با قابلیت بالا در محیط های خشن یا برنامه های محدود به فضا.

درباره نیمه هادی شبکه

نیمه هادی شبکه راه حل های قابل برنامه ریزی با کارایی پایین و با کارایی بالا برای مدیریت ساعت ، اتصال و پردازش توسعه می دهد.به عنوان تولید کننده ISPPAC-CLK5320S-01TN64C ، Lattice فناوری توزیع ساعت قابل اعتماد و انعطاف پذیر را ارائه می دهد که برای زمان بندی و هماهنگ سازی دقیق طراحی شده است.با تمرکز بر نوآوری و کارآیی ، شبکه همچنان به پشتیبانی الکترونیک مدرن با راه حل های قابل اعتماد و با کیفیت ادامه می دهد.

پایان

ISPPAC-CLK5320S-01TN64C یک راه حل انعطاف پذیر و قابل اعتماد مدیریت ساعت است که برای ادامه کار سیستم شما طراحی شده است.با داشتن ویژگی های قابل برنامه ریزی ، کمرنگ و گزینه های خروجی چندگانه ، زمان بندی دقیق را برای برنامه های مختلف تضمین می کند.این که آیا شما به یک بافر تأخیر صفر ، تولید فرکانس یا توزیع فن بالا نیاز دارید ، این دستگاه عملکرد و انعطاف پذیری مورد نیاز خود را فراهم می کند.اگر به دنبال یک روش قابل اعتماد برای مدیریت سیگنال های ساعت هستید ، این یک انتخاب عالی است.
