راهنمای نهایی برای کدهای رنگ سیم در سیستم های برقی مدرن

روشی که سیستم های برقی ما از رنگ ها استفاده می کنند فقط به نظر نمی رسد.در حال حاضر هر رنگ سیم یک عملکرد خاص را نشان می دهد ، و در هنگام نصب و نگهداری ، شناسایی و کنترل صحیح اجزای الکتریکی را آسان تر می کند.این نه تنها باعث افزایش فرآیندهای عملیاتی می شود بلکه احتمال اشتباهات را نیز کاهش می دهد و به کاربران و تکنسین ها کمک می کند تا ایمن بمانند.در این مقاله به اهمیت کدهای رنگ سیم ، تأثیر آنها بر ایمنی و عملکرد و استانداردهای جهانی که آنها را راهنمایی می کند ، می پردازد.با نگاهی به تاریخ و جزئیات این کدهای رنگی ، ما نقش اصلی آنها را در ساخت سیستم های الکتریکی کارآمدتر و ایمن تر می کنیم.

کاتالوگ

شکل 1: رنگهای سیم

تکامل کدهای رنگ سیم

از آنجا که سیستم های الکتریکی در اوایل قرن بیستم پیچیده شدند ، به منظور جلوگیری از تصادفات و ناکارآمدی ، نیاز به رنگهای سیم استاندارد شده روشن شد.معرفی کدهای رنگی استاندارد در ایالات متحده در دهه 1920 یک جنبش جهانی به سمت مقررات مشابه آغاز کرد.در سال 1928 ، کد الکتریکی ملی (NEC) ، یک چارچوب سازگار برای تاسیسات الکتریکی ایجاد می کند.قبل از این آیین نامه ، سیم کشی الکتریکی ترکیبی از رنگ ها و تنظیمات مختلف بود که منجر به سردرگمی و موقعیت های خطرناک می شد.بدون کد رنگی یکنواخت ، حتی کارهای الکتریکی ساده خطرناک و چالش برانگیز بودند.با گذشت زمان ، این کدها از طریق پیشرفت های فناوری و همکاری بین المللی تصفیه شده اند و در نتیجه سیستم های پیچیده کدگذاری رنگی که امروزه از آنها استفاده می کنیم ، انجام می شود.توسعه مداوم این استانداردها تعهد جدی به ایمنی و کارآیی در زمینه الکتریکی را نشان می دهد ، و برجسته می کند که چگونه استاندارد سازی می تواند منجر به پیشرفت های چشمگیر در عمل و پروتکل شود.

کدهای رنگی سیم برق ملی (NEC)

کد الکتریکی ملی (NEC) یک سیستم کدگذاری سیم برای سیم کشی مسکونی برای تقویت ایمنی و کارآیی عملیاتی فراهم می کند.این سیستم رنگ های خاصی را به هادی های مختلف اختصاص می دهد و باعث می شود شناسایی آنها و کاهش خطاها در طول کار برقی آسانتر شود.

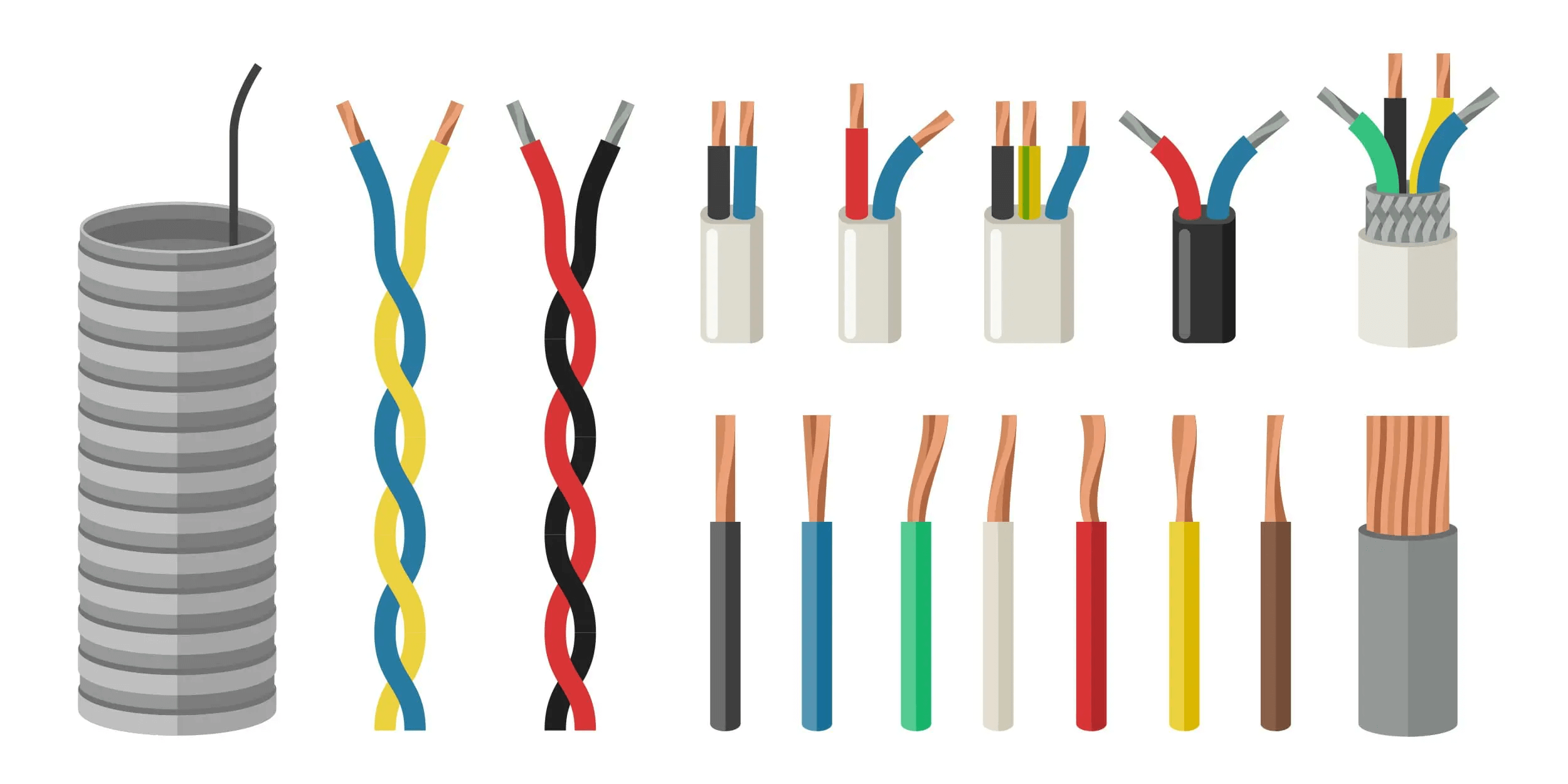

شکل 2: رنگهای سیم

• هادی های داغ

هادی های داغ دارای عایق قرمز ، سیاه یا گاهی اوقات سفید با نوارهای قرمز یا سیاه هستند.این سیم ها از دستگاه قطع کننده مدار گرفته تا رسانه ها ، وسایل یا سوئیچ ها برق دارند.شناسایی این سیم های فعال برای برق که اتصالات مدار اولیه را انجام می دهند به آنها کمک می کند تا اطمینان حاصل کنند که همه چیز به درستی و با خیال راحت متصل است.

• سیم های خنثی

سیم های خنثی به رنگ سفید یا خاکستری مشخص شده اند.وظیفه آنها بازگشت جریان الکتریکی به منبع تغذیه پس از طی کردن سیم های داغ است.استفاده از رنگهای ثابت برای سیمهای خنثی به برق کمک می کند تا اتصالات ایمن و دقیقی را برای تکمیل مدارهای الکتریکی ایجاد کنند ، اطمینان حاصل شود که دستگاه ها و لوازم خانگی به درستی کار می کنند.

• سیم های زمینی

سیم های زمینی یا مس لخت هستند یا در عایق سبز پوشیده شده اند.آنها مسیری ایمن را برای هدایت برق در صورت وجود گسل ، مانند یک مدار کوتاه ، به زمین منتقل می کنند.این مانع از شوکهای الکتریکی می شود و ایمنی کلی را تضمین می کند.

• سیم های مسافر

برای سوئیچ های سه طرفه ، NEC برای سیم های مسافر آبی و زرد را مشخص می کند.این سیم ها بسته به موقعیت سوئیچ ، نقش خود را تغییر می دهند و امکان کنترل یک چراغ واحد را از چندین مکان فراهم می کنند.این برنامه نویسی رنگ به برق کمک می کند تا سیم کشی را در تنظیمات سوئیچ پیچیده مدیریت کنند و هم عملکرد و هم ایمنی را بهبود بخشند.

کدهای رنگی کابل

رنگ پوشش بیرونی روی کابل های برقی فقط برای ظاهر نیست.این نشان دهنده سنج سیم ، ظرفیت آن و برنامه های مناسب است.این کدگذاری رنگی به شناسایی سریع ویژگی های کابل کمک می کند و انتخاب و نصب را ایمن تر و کارآمدتر می کند.

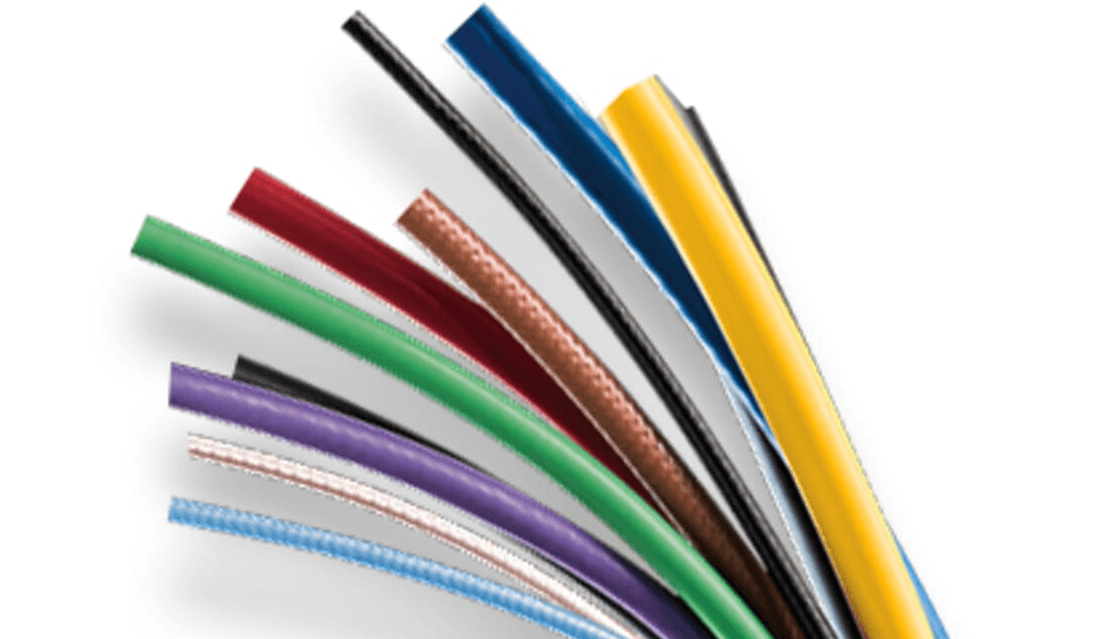

شکل 3: رنگ کابل قند

• پوشش سفید

پوشش سفید پوشش های 14 سیم را که در مدارهای 15 آمپر استفاده می شود ، پوشش می دهد.اینها برای روشنایی داخلی و برخی از مدارهای ظروف که نیازی به آمپراژ زیاد ندارند ، استاندارد است.پوشش سفید ، شناسایی مدارهایی که بارهای متوسط ​​را کنترل می کنند ، هدایت برق و علاقه مندان به DIY را آسان می کند.

• پوشش زرد

نقاشی زرد نشان دهنده سیمهای 12 سنج برای مدارهای 20 آمپر است.این سیم کشی در آشپزخانه ها و حمام ها رایج است ، جایی که رسانه های قطع کننده مدار گسل زمین (GFCI) برای لوازم خانگی مانند مخلوط کننده ، سشوار و توستر نصب می شوند.رنگ زرد به رسمیت شناختن سریع و کمک به قرار دادن سیم کشی در مناطقی با تقاضای الکتریکی بالاتر کمک می کند.

• قایقرانی نارنجی

خانه های قرقره نارنجی برای مدارهای 30 آمپر خانه 10 سیم را دارد.این سنج برای لوازم بزرگتر مانند تهویه مطبوع و ماشین لباسشویی که به انرژی الکتریکی بیشتری احتیاج دارند استفاده می شود.رنگ نارنجی به سرعت نصب کننده ها را به ظرفیت بالاتر نشان می دهد و از نصب های صحیح و ایمن اطمینان می یابد.

• پوشش سیاه

پوشش سیاه نشانگر کابل هایی است که می توانند بین 40 تا 60 آمپر تحمل کنند.اینها برای لوازم پر تقاضا و برخی از تجهیزات صنعتی ایده آل است.کابل های چاشنی سیاه به منظور پشتیبانی از بارهای الکتریکی قابل توجهی طراحی شده اند و آنها را در تنظیمات با نیازهای فشرده انرژی ارزشمند می کند.

• پوشش خاکستری

از قید خاکستری برای کابل های موجود در فضای باز یا مرطوب استفاده می شود.این سیم ها باید در حالی که ایمن مانده و به درستی کار می کنند ، از رطوبت و قرار گرفتن در معرض محیط زیست زنده بمانند.هنگام نصب خطوط منبع تغذیه در مناطق مرطوب یا نصب چراغ های خارجی ، روکش خاکستری مورد نیاز است.

مزایای سیمهای رنگی

ایمنی پیشرفته

کدگذاری رنگ در سیم کشی برقی ایمنی را به شدت افزایش می دهد.رنگهای مختلف سیم به عنوان نشانه های بصری عمل می کنند و به جلوگیری از ارتباطات و کاهش خطرات الکتریکی کمک می کنند.برق ها می توانند به سرعت انواع سیم را شناسایی کنند ، که برای جلوگیری از تماس با سیم های زنده در هنگام نصب یا نگهداری مناسب است.این شناخت واضح از عملکردهای سیم ، شرایط کار ایمن تری را تضمین می کند و به جلوگیری از تصادفات جدی الکتریکی کمک می کند.پیروی دقیق به این کدهای رنگی باید برای همه افراد درگیر در کار برقی حفظ شود.

عیب یابی کارآمد

کدگذاری رنگ عیب یابی را بسیار آسان تر می کند.این وظایف مانند اضافه کردن لوازم جدید یا انجام تعمیر و نگهداری را ساده می کند.تکنسین ها می توانند سیم ها را با رنگ خود ردیابی و شناسایی کنند ، که باعث می شود تشخیص و ترمیم گسل های سیستم سرعت یابد.این راندمان زمان مورد نیاز برای تعمیرات را کاهش می دهد و خرابی را به حداقل می رساند و امکان ترمیم سریعتر عملیات عادی با حداقل اختلال را فراهم می آورد.

همکاری و ارتباطات بهبود یافته

یک سیستم کدگذاری جهانی ، ارتباط بین متخصصان برقی را بهبود می بخشد.رنگهای سیم استاندارد ، سوء تفاهم ها و خطاها را در حین نصب و تعمیرات کاهش می دهند.این درک مشترک یک محیط کاری منسجم و کارآمدتر ایجاد می کند و هم ایمنی و هم کارآیی را در پروژه های برقی تقویت می کند.

توانمندسازی غیر حرفه ای ها

درک رنگهای اساسی سیم می تواند به نفع صاحبان خانه و افراد غیر حرفه ای باشد.این دانش به آنها اجازه می دهد تا کارهای الکتریکی ساده مانند تعویض وسایل نوری یا نصب رسانه ها ، با اطمینان و ایمن تر انجام دهند.آشنایی با کدهای رنگی همچنین می تواند با کاهش نیاز به کمک حرفه ای با تنظیمات جزئی و تاسیسات ، هزینه ها را صرفه جویی کند.

رعایت مقررات و رعایت استانداردهای ایمنی

دانستن کدهای رنگ سیم باید برای اطمینان از این که تغییرات یا افزودنی در سیستم های برقی مقررات ایمنی را رعایت می کند ، حفظ شود.این دانش همچنین در طول بازرسی ها مفید است و امکان شناسایی و تصحیح موضوعات یا خطرات احتمالی را فراهم می کند.پایبندی به این استانداردها به حفظ ایمنی و عملکرد سیستم کمک می کند و باعث افزایش دوام و قابلیت اطمینان تاسیسات الکتریکی می شود.

استاندارد سازی در سیستم های برق

حفظ یک محیط الکتریکی ایمن و سازگار بستگی به دنبال کردن استانداردهای کدگذاری رنگ برای مدارهای AC و DC دارد.این عمل نیازهای نظارتی را برآورده می کند و به جلوگیری از تصادفات الکتریکی کمک می کند.استاندارد سازی در سیستم های قدرت یک رویکرد سیستماتیک را تضمین می کند که ایمنی را بهبود می بخشد و نگهداری کارآمد را تسهیل می کند.

استانداردهای کد رنگ سیم کشی برقی

حفظ ایمنی و اثربخشی کار برقی نیاز به درک کدگذاری رنگ خطوط برقی دارد.در اینجا نگاهی دقیق به هر کد رنگی و کاربردهای عملی آن وجود دارد:

سیمهای سیاه

سیستم های برقی در خانه ها و مشاغل هر دو به سیم های سیاه بستگی دارند.آنها جریان را از منبع تغذیه گرفته تا رسانه ها ، سوئیچ ها و نقاط دیگر حمل می کنند.این سیم ها همیشه زنده هستند ، به این معنی که اگر به درستی اداره نشود ، می توانند خطرناک باشند.از آنجا که از آنها در بسیاری از انواع مدارها استفاده می شود ، شناسایی و رسیدگی به دقت آنها برای جلوگیری از تصادفات بسیار مهم است.

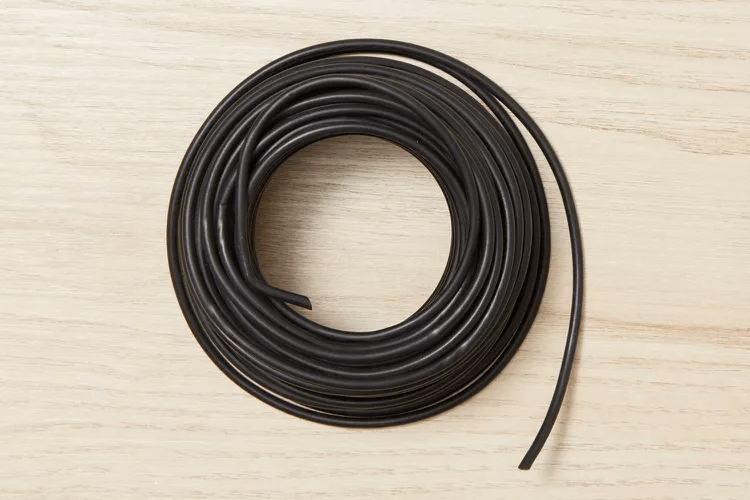

شکل 4: سیم سیاه

سیمهای قرمز

از سیم های قرمز در تنظیمات خاص استفاده می شود.آنها برای لوازم خانگی که به نیروهای زیادی نیاز دارند مانند اجاق ها و خشک کن ها ، در مدارهای 220 ولت قدرت حمل می کنند.از سیم های قرمز نیز در سیستمهایی استفاده می شود که آشکارسازهای دود برای هشدارهای هماهنگ به یکدیگر وصل می شوند.کابل های قرمز در خانه ها برای سوئیچ های چند طرفه که به شما امکان می دهد چراغ ها را از چندین مکان کنترل کنید و سیستم را کاربردی تر و ایمن تر می کند ، خدمت می کنند.

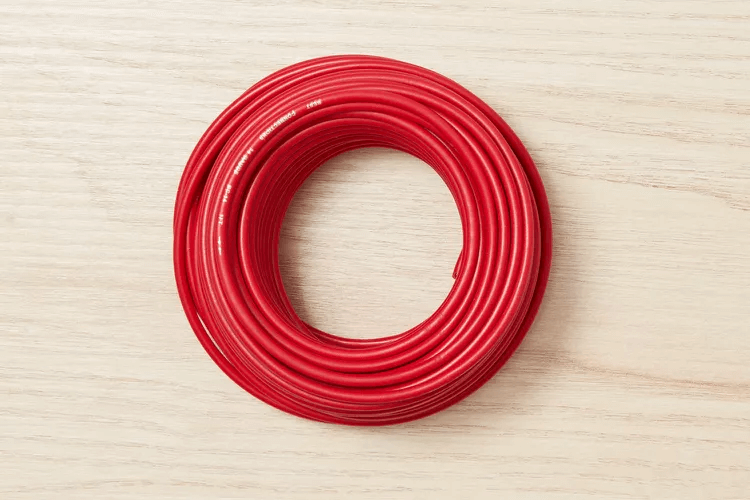

شکل 5: سیم قرمز

سیمهای نارنجی

سیم های قرمز و نارنجی در جایی که سطح ولتاژ مختلف مورد نیاز است استفاده می شود.سیم های قرمز بسته به مدار می توانند هر دو نیاز انرژی کم و زیاد را برطرف کنند.سیمهای نارنجی معمولاً برای ولتاژهای بالاتر و برای ایمنی و وضوح در سیستم های برقی مناسب هستند.آنها اغلب در پاهای سوئیچ و در اتصال سیستم های ایمنی مانند آشکارسازهای دود استفاده می شوند.

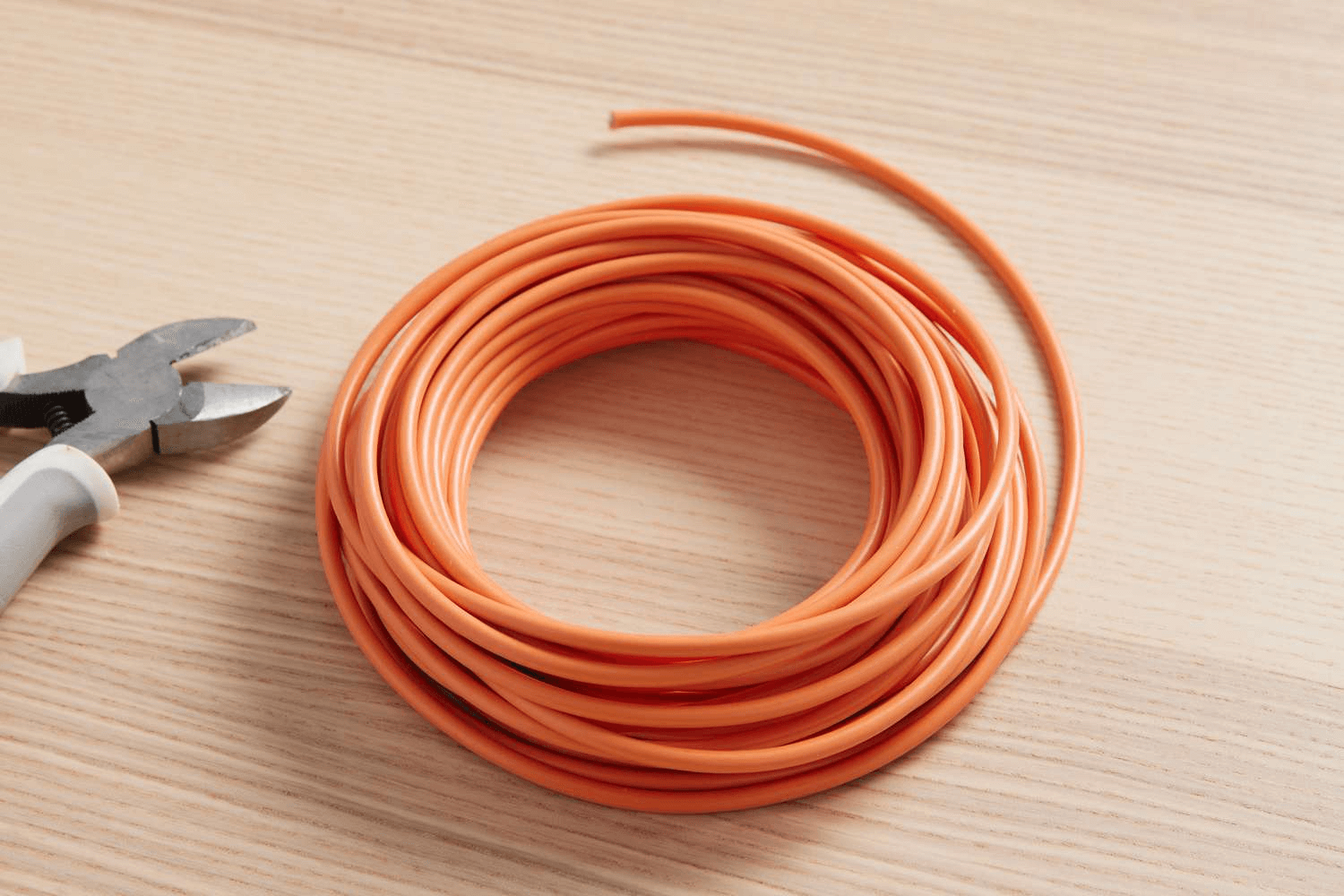

شکل 6: سیم نارنجی

سیم های آبی و زرد

سیمهای آبی و زرد معمولاً در رسانه های استاندارد استفاده نمی شوند.آنها بیشتر در سیستمهایی که از مجرای استفاده می کنند یافت می شود.سیمهای زرد اغلب به عنوان پاهای سوئیچ برای روشنایی استفاده می شوند ، در حالی که از سیم های آبی در مجموعه های کنترل پیچیده در ساختمانها استفاده می شود.این سیم ها نقش های خاصی دارند که به حفظ یکپارچگی سیستم کمک می کند و از خطاهای سیم کشی در تاسیسات پیچیده جلوگیری می کند.

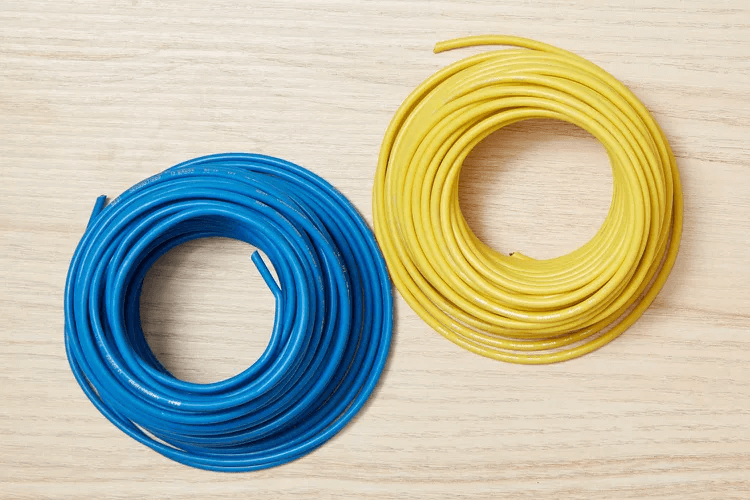

شکل 7: سیم های آبی و زرد

سیم آبی

در بعضی موارد از سیم های آبی به عنوان سیم های خنثی استفاده می شود.آنها مدارها را با بازگشت برق استفاده شده به منبع تکمیل می کنند.در حالی که آنها به طور کلی ایمن تر هستند ، می توانند در مدارهای نامتعادل یا ضعیف مدیریت خطرناک باشند.این امر نیاز به نصب ماهر و کار دقیق را برجسته می کند.

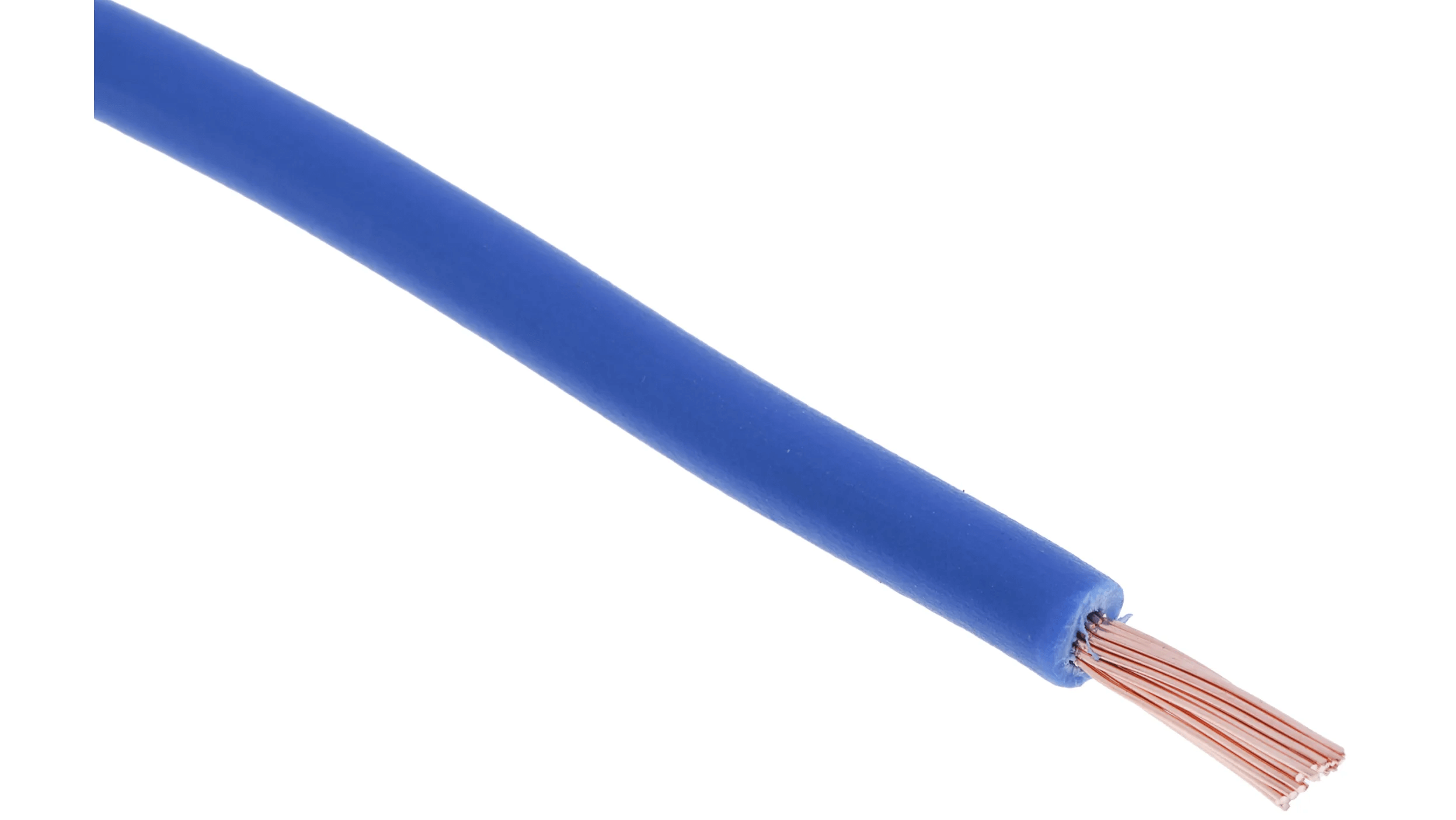

شکل 8: سیم آبی

سیم های سفید با نوار قرمز یا سیاه

به طور معمول ، سیم های سفید خنثی هستند.اما اگر نوار قرمز یا سیاه دارند ، آنها نشان می دهند که زنده هستند.کنترل انعطاف پذیر جریان الکتریکی که این خطوط فعال می کنند به پیکربندی های پیچیده مانند سوئیچ های چند طرفه کمک می کند.برای عملکرد ایمن ، ضروری است که این سیم ها به درستی شناسایی شوند.

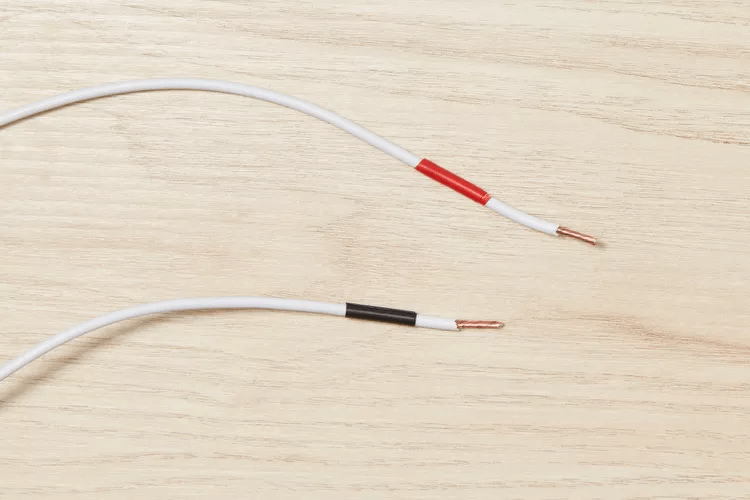

شکل 9: سیم های سفید با نوار قرمز و سیاه

سیمهای سبز

سیمهای سبز مسیری را به زمین می بخشند.آنها برق اضافی یا تصادفی را با خیال راحت به زمین منحرف می کنند و به پایانه های زمینی وصل می شوند.این به محافظت از سیستم الکتریکی در برابر گسل ها کمک می کند و خطر شوک های الکتریکی یا آتش سوزی را کاهش می دهد.

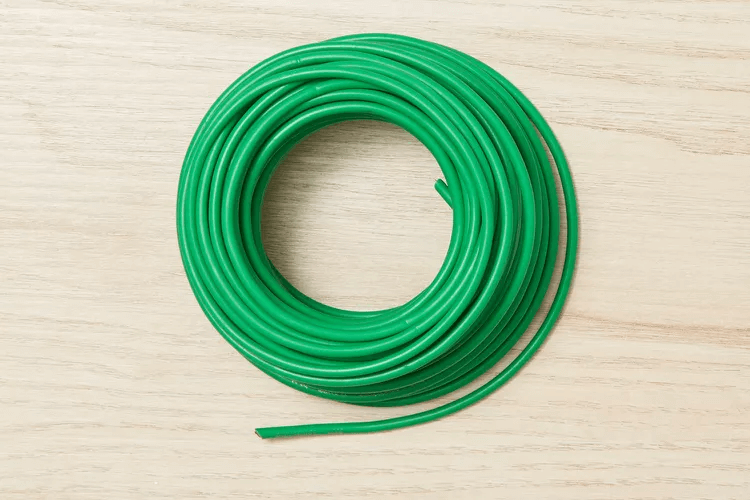

شکل 10: سیم های سبز

سیم های سبز و زرد

سیم های سبز با نوارهای زرد رنگهای فلزی زمین از دستگاه ها ، از انتقال مستقیم برق به کاربران جلوگیری می کنند.این حفاظت در برابر شوک ها و اهمیت شیوه های صحیح سیم کشی را برجسته می کند.

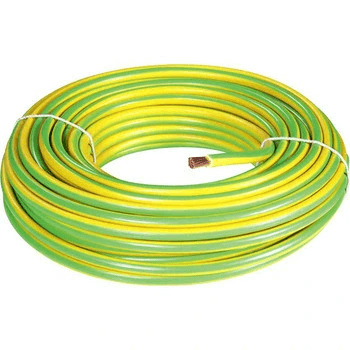

شکل 11: سیم های سبز و زرد

سیمهای مس لخت

سیمهای مس لخت در سیستم های زمینی مهم هستند.در بسیاری از تاسیسات ، آنها مسیری مؤثر را برای بازگشت به جریمه برای بازگشت به زمین ارائه می دهند.استفاده گسترده آنها بر اهمیت یک سیستم زمینی خوب برای ایمنی تأکید می کند.

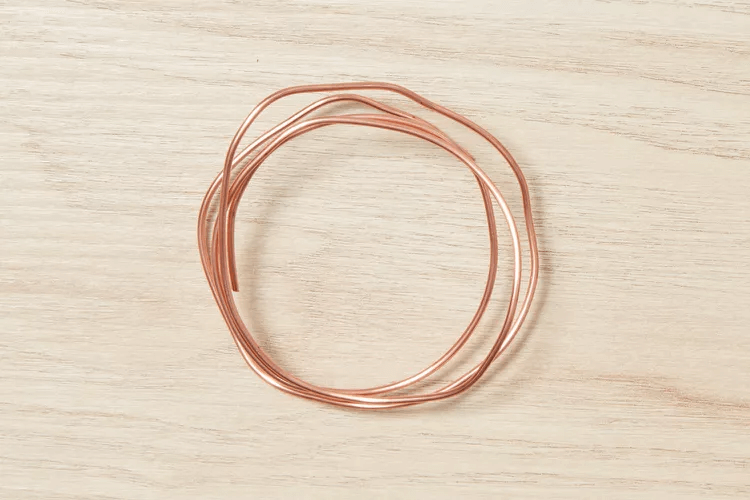

شکل 12: سیم مس لخت

سیم های سفید یا خاکستری

سیم های سفید و خاکستری جریان بازگشت را به منبع تغذیه منتقل می کنند.آنها به تعادل مدارها کمک می کنند و اطمینان حاصل می کنند که به درستی کار می کنند.با این حال ، اگر مدار نامتوازن باشد ، این سیم ها می توانند خطرناک باشند.این بدان معنی است که آنها باید با احتیاط و درک کامل از سیستم مورد استفاده قرار گیرند.

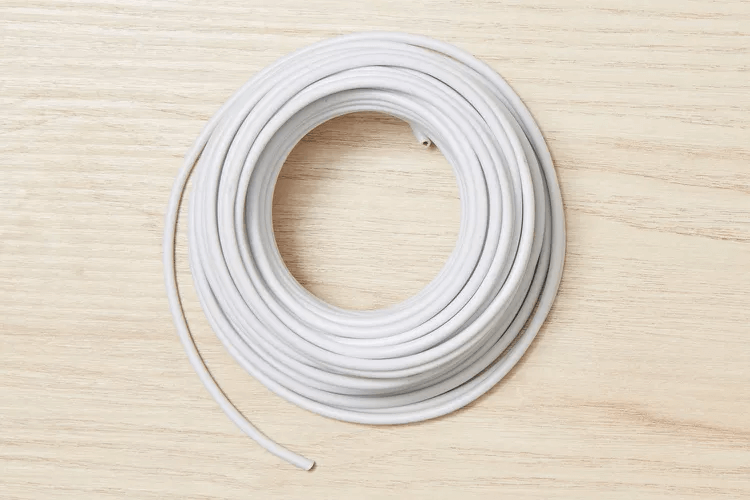

شکل 13: سیم های سفید

شکل 14: سیمهای خاکستری

سیمهای قهوه ای

سیم های قهوه ای درست مانند سایر سیم های زنده ، قدرت را در مدارها حمل می کنند.آنها خطرات برق را ایجاد می کنند و برای جلوگیری از تصادفات باید در حین نگهداری قطع شوند.عملیات الکتریکی ایمن به استفاده صحیح از سیم های قهوه ای متکی است.

شکل 15: سیم قهوه ای

کد رنگی بیست و پنج جفت

از کد رنگ 25 جفت برای شناسایی سیمهای جداگانه در سیم کشی جفت پیچ خورده برای ارتباطات استفاده می شود.هر سیم با دو رنگ مشخص شده است: یک رنگ اصلی و یک رنگ جزئی.رنگ اصلی از گروهی از پنج رنگ: سفید ، قرمز ، سیاه ، زرد و بنفش است.رنگ جزئی از گروه دیگری از پنج نفر: آبی ، نارنجی ، سبز ، قهوه ای و تخته سنگ تهیه شده است.

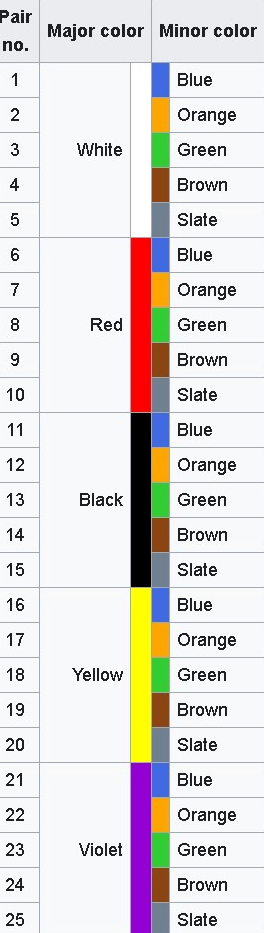

شکل 16: کدهای رنگی 25

هر سیم دارای یک رنگ پس زمینه با ردیاب رنگ زوج است.به عنوان مثال ، جفت 9 قهوه ای قرمز است.این ترکیبات رنگی در شناسایی و سازماندهی سیم ها در سیستم های ارتباطات کمک می کند.

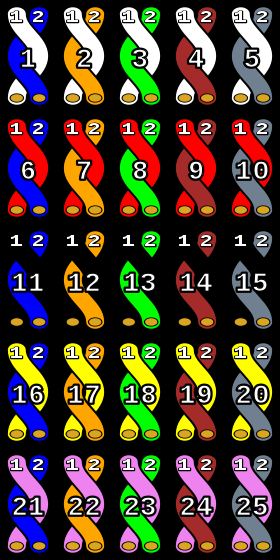

شکل 17: کدگذاری رنگ 25 جفت با استفاده از جفت های پیچ خورده فقط با کدگذاری رنگ جامد

سیم کشی سیستم بل قدیمی از کابل 4 هادی با سیم های جامد قرمز ، سبز ، زرد و سیاه استفاده کرد.اینها با کد رنگ 25 جفت مطابقت دارند و به انتقال و درک سیم کشی ارتباطات مدرن کمک می کنند.

شکل 18: سیم کشی سیستم زنگ قدیمی

سیم و کدهای رنگ "C" برای ترموستات

سیم "C" ، که به عنوان سیم مشترک نیز شناخته می شود ، معمولاً آبی است اما گاهی اوقات می تواند سیاه باشد.این امر قدرت مداوم را برای سیستمهایی مانند ترموستات فراهم می کند ، و اطمینان می دهد که آنها بدون وقفه کار می کنند.قبل از کار با سیم "C" در تاسیسات ترموستات یا تعمیرات ، تمام منابع انرژی را برای جلوگیری از تصادفات جدا کنید.این مرحله ایمنی باید با دقت دنبال شود.پس از خاموش شدن برق ، تکنسین ها از مولتی متر استفاده می کنند تا تأیید کنند که هیچ جریان الکتریکی در سیم ها قبل از شروع کار وجود ندارد.مولتی متر همچنین ولتاژ را اندازه گیری می کند تا از سیم کشی و اتصالات برای استفاده در نظر گرفته شده آنها صحیح باشد.

برای شناسایی و اتصال سیم "C" در سیستم های ترموستات ، ابتدا مطمئن شوید که منبع تغذیه اصلی منطقه ای که ترموستات در آن نصب یا سرویس دهی شده است خاموش است.در مرحله بعد ، از یک مولتی متر استفاده کنید تا بررسی کنید که هیچ جریان از طریق سیم ها جریان ندارد تا از شوک های الکتریکی یا تصادفات جلوگیری شود.سیم "C" را با رنگ آن ، به طور معمول آبی یا گاهی سیاه قرار دهید.اگر سیم فوراً آشکار نیست ، برای سیستم HVAC یا دستورالعمل های سازنده ترموستات به سیم کشی مراجعه کنید.

سیم "C" را به ترمینال تعیین شده ترموستات وصل کنید ، که معمولاً "C" مشخص می شود.ترموستات برای اجرای مداوم به این اتصال نیاز دارد.پس از اتصال سیم "C" ، توصیه می شود دوباره از مولتی متر استفاده کنید تا اطمینان حاصل شود که همه چیز به درستی تنظیم شده و عملکرد دارد.این آزمایش کامل ، بهره وری عملیاتی ترموستات را تضمین می کند و ایمنی سیستم الکتریکی را تقویت می کند.پیروی از این مراحل به تکنسین ها کمک می کند تا اطمینان حاصل کنند که ترموستات با اطمینان کار خواهد کرد و کنترل آب و هوا را بدون وقفه فراهم می کند.

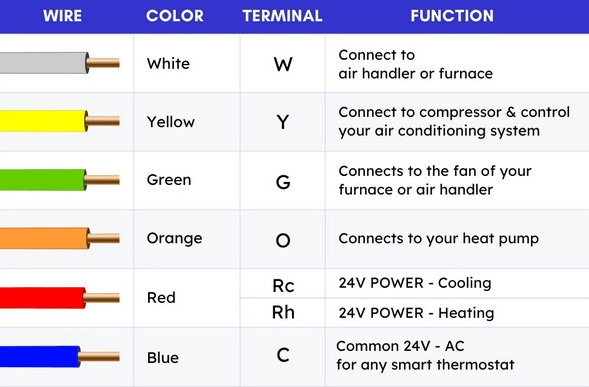

شکل 19: رنگ های سیم ترموستات مشترک

کدهای رنگی سیم سه فاز

در شبکه های توزیع ولتاژ کم (به طور معمول 240 ولت و 415V) ، سیستم چهار سیم 3 فاز متداول است.این تنظیم شامل سه سیم زنده (L1 ، L2 ، L3) و خنثی (N) است.بر خلاف سیستم های تک فاز ، جایی که خنثی برای تکمیل یک مدار جریان دارد ، در یک سیستم سه فاز ، مراحل خود مدار را تشکیل می دهند.خط خنثی معمولاً در شرایط عادی هیچ جریان ندارد.

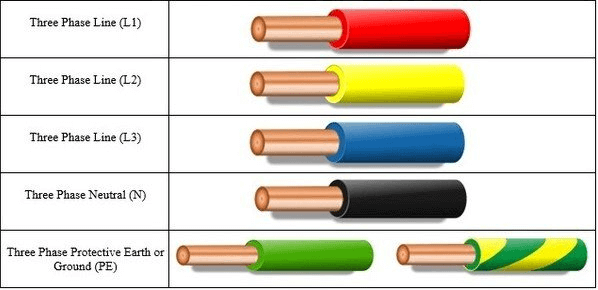

شکل 20: کد رنگ یک سیم سه فاز

ولتاژ خط 220 ولت با استفاده از این طرح از ولتاژ فاز 380 ولت قابل دستیابی است که باید برای بسیاری از برنامه ها تهیه شود.خط خنثی همچنین برای تشخیص جریان توالی صفر ، نیاز به نظارت بر تعادل منبع تغذیه سه فاز و اطمینان از ثبات و ایمنی عملیاتی است.سیستم های قدرت سه فاز در تنظیمات تجاری و صنعتی نیاز دارند و ماشین آلات سنگین را به طور کارآمد و ایمن رانندگی می کنند.این سیستم ها از یک کدگذاری رنگی استاندارد استفاده می کنند: سیاه برای فاز A ، قرمز برای فاز B و آبی برای فاز C. نصب مناسب و نگهداری مداوم به این طرح رنگی بستگی زیادی دارد.

قبل از شروع هر کار ، تکنسین ها باید هر سیم را با رنگ خود شناسایی کنند تا مرحله مربوطه را تعیین کنند.اجتناب از مراحل اتصال متقابل ، که ممکن است منجر به مشکلات الکتریکی یا آسیب به تجهیزات شود ، ضروری است.برق هنگام اتصال سیم ها ، اطمینان حاصل می کنند که هر رنگ با ترمینال مربوطه تراز می شود.سیم سیاه ، نمایانگر فاز A ، به ترمینال A یا 1 متصل می شود. سیم قرمز ، که نمایانگر فاز B است ، به ترمینال B یا 2 متصل می شود. سیم آبی که فاز C را نشان می دهد ، به ترمینال C یا 3 متصل می شود.و شکست های عملیاتی بالقوهپس از برقراری اتصالات ، برق از آزمایش کنندگان فاز و چند منظوره برای تأیید اینکه هر مرحله به درستی متصل است و با خیال راحت کار می کنند ، استفاده می کنند.این مرحله تأیید می کند که تجهیزات با اطمینان و بدون اشتباه الکتریکی قابل اعتماد هستند.

کدگذاری رنگ روشن به عیب یابی کمک می کند.در صورت بروز مسئله ، تکنسین ها می توانند به سرعت مرحله خاص درگیر را شناسایی و ارزیابی کنند و تشخیص و رفع مشکلات را آسان تر می کنند.این حل کارآمد در زمان صرفه جویی در وقت و کاهش خرابی در عملیات صنعتی.بررسی های منظم تعمیر و نگهداری شامل تأیید یکپارچگی سیم کشی رنگی است.برق علائم سایش ، آسیب عایق یا محو شدن رنگ را بررسی می کند که می تواند بر ایمنی و عملکرد تأثیر بگذارد.حفظ قابلیت اطمینان سیستم نیاز به کدگذاری دقیق و روشن رنگ دارد.

استانداردهای کد رنگ سیم کشی فعلی متناوب فعلی

سیم کشی برق AC (جریان متناوب) از کدهای رنگی خاص بر اساس استانداردهای الکتریکی ملی یا منطقه ای استفاده می کند.این کدهای رنگی از قوام و ایمنی در تاسیسات برقی اطمینان می دهند و به برق و تکنسین کمک می کنند تا سیم ها را به درستی شناسایی و وصل کنند.

کدهای رنگ مسکونی و تجاری AC

در خانه ها و دفاتر ، سیستم های برق AC معمولاً در 120 ، 208 یا 240 ولت کار می کنند.کدهای رنگی زیر معمولاً استفاده می شود:

مرحله	سیم رنگ
مرحله 1	سیاه سیم
مرحله 2	قرمز سیم
مرحله 3	رنگ آبی سیم (به طور خاص در سیستم های 208V)
بی طرف	سفید سیم
زمین	سبز ، سبز با نوار زرد یا سیم لخت

در حین نصب ، برق از این کدهای رنگی برای اتصال صحیح لوازم الکتریکی و رسانه ها استفاده می کند.سیم های فاز (سیاه ، قرمز و آبی) به قطع کننده مدار مربوطه متصل می شوند و از قدرت مسیرهای پانل توزیع به طور مؤثر اطمینان می دهند.

برای تعمیر و نگهداری یا تعمیر ، تکنسین ها به سرعت هدف هر سیم را شناسایی می کنند.این امکان را برای بررسی و رفع امن بدون ایجاد اختلال در یکپارچگی سیستم فراهم می کند.آزمایش شامل بررسی سطح ولتاژ بین فازها و بین فاز و خنثی است.این تضمین می کند که ولتاژ مقادیر مورد انتظار را تأیید می کند و تنظیم صحیح سیستم را تأیید می کند.

کدهای رنگ قدرت AC صنعتی

در تنظیمات صنعتی با ولتاژهای بالاتر (277 یا 480 ولت) برای نیرو دادن به ماشین آلات سنگین ، کدهای رنگ متفاوت است:

مرحله	سیم رنگ
مرحله 1	قهوه سیم
مرحله 2	نارنجی سیم
مرحله 3	زرد سیم
بی طرف	خاکستری سیم
زمین	سبز ، سبز با نوار زرد یا سیم لخت

برای تعیین مرحله مربوطه ، هر سیم را با رنگ مشخص کنید.این امر از مراحل اتصال متقابل جلوگیری می کند ، که می تواند باعث ایجاد گسل های الکتریکی یا آسیب تجهیزات شود.

سیم ها را به گونه ای وصل کنید تا هر رنگ با ترمینال مربوطه خود تراز شود.به عنوان مثال ، سیم سیاه (فاز 1) به ترمینال 1 ، سیم قرمز (فاز 2) به ترمینال 2 و سیم آبی (فاز 3) تا ترمینال 3. این مانع از ارتباط و خرابی های عملیاتی می شود.پس از برقراری اتصالات ، برای تأیید عملکرد صحیح و ایمن از آزمایش کنندگان فاز و مولتی متر استفاده کنید.این تأیید می کند که این سیستم با اطمینان و بدون سوء استفاده از الکتریکی اجرا می شود.

کدگذاری رنگ روشن به عیب یابی کمک می کند.در صورت بروز مسئله ، تکنسین ها می توانند به سرعت مرحله خاص درگیر را شناسایی و ارزیابی کنند و تشخیص و رفع مشکلات را آسان تر می کنند.به طور مرتب یکپارچگی سیم کشی رنگی را بررسی کنید.به دنبال علائم سایش ، آسیب عایق یا محو شدن رنگ باشید.برای اینکه یک سیستم با گذشت زمان قابل اعتماد باشد ، کدگذاری رنگ باید دقیق و واضح باشد.

استانداردهای کد رنگ سیم کشی برق فعلی

سیستم های قدرت DC (جریان مستقیم) از کدهای رنگی خاص برای شناسایی هادی های مختلف ، افزایش ایمنی ، قوام و کارآیی در نصب و نگهداری سیم کشی و نگهداری استفاده می کنند.این کدهای رنگی برای شناسایی مناسب و اتصال سیمها در مدارهای قدرت DC مورد نظر است.

دی سی سیم کشی برق	رنگ رمز
مثبت	قرمز سیم
منفی	سیاه سیم
زمین	سفید یا سیم خاکستری

با توجه به تنوع در استانداردهای رنگ سیم کشی ، برق و تکنسین ها باید هنگام برخورد با سیم کشی DC از روشهای دقیق پیروی کنند.آنها باید به صورت بصری رنگ های سیم را مطابق اسناد یا استانداردهای سیستم شناسایی کنند.قطبیت و ولتاژ واقعی سیم ها همیشه باید با ولت متر تأیید شود ، زیرا فرضیات انجام شده صرفاً بر اساس رنگ می توانند منجر به خطا شوند زیرا رویه های مناسب دنبال نمی شوند.هنگام اتصال سیم ها ، اطمینان حاصل کنید که آنها مطابق با قطبیت تأیید شده خود ، به ویژه در سیستمهایی مانند چارچوب های الکتریکی خودرو یا پانل های کنترل صنعتی مطابقت دارند.

قدرت DC در درجه اول در برنامه هایی که نیاز به کنترل ولتاژ پایدار و دقیق دارند استفاده می شود.به عنوان مثال ، سیستم های Tramway به طور معمول در حدود 600 ولت کار می کنند ، در حالی که سیستم های کشش DC راه آهن ممکن است از 1.5 کیلو ولت بین سیم جمع کننده راه آهن و سربار استفاده کنند.ماشین آلات صنعتی مانند آسانسور ، چاپخانه و دستگاه های مختلف دیگر که به کنترل سرعت صاف نیاز دارند ، اغلب به قدرت DC متکی هستند.فرآیندهای الکتروپلینگ و شارژ باتری نیز از DC برای توانایی خود در تأمین ولتاژ و جریان مداوم استفاده می کنند.

سیستم های DC به طور کلی به عنوان تنظیمات 2 سیم یا 3 سیم تنظیم می شوند.یک سیستم 2 سیم شامل یک ترمینال مثبت و یک منفی است ، در حالی که یک سیستم 3 سیم دارای یک خط زمین یا خط خنثی اضافی برای ایمنی و ثبات در برنامه های قدرت بالاتر است.حفظ یکپارچگی و ایمنی سیستم نیاز به توجه دقیق به رویه های عملیاتی و کدگذاری رنگ دارد.مدیریت مناسب سیم کشی DC از خرابی های عملیاتی جلوگیری می کند ، ایمنی تکنسین ها را تضمین می کند و قابلیت اطمینان کلی سیستم قدرت را افزایش می دهد.

کد رنگ سیم کشی برقی توسط کشور/منطقه

برای مدیریت ایمن سیستم های برقی ، باید از کدهای رنگ برای سیم کشی برقی آگاه باشید که بسته به کشور یا منطقه می تواند متفاوت باشد.حفظ ایمنی و ویژگی های سیستم برق نیاز به درک استانداردهای محلی دارد.متخصصان ممکن است با رعایت این استانداردهای رنگی منطقه ای ، سیستم های الکتریکی ایمن ، قابل اعتماد و کارآمد باشند ، که باعث کاهش خطرات و بهبود عملکرد کلی می شود.

• ایالات متحده

در ایالات متحده ، استانداردهای رنگ برای شناسایی عملکردهای سیم در سیستم های مختلف الکتریکی مورد نیاز است.مجموعه های مسکونی و تجاری معمولی (سیستم های 120/240V) استفاده کنید:

تنظیم	سیم عمل	رنگ (ها)
مسکونی سیستم	گرم سیم	سیاه ، قرمز
	بی طرف	سفید
	زمین	سبز یا مس لخت
تجاری سیستم (120/208V)	گرم سیم	سیاه ، قرمز ، آبی
	بی طرف	سفید
	زمین	سبز یا مس لخت
صنعتی برنامه (277/480V)	گرم سیم	قهوه ای ، نارنجی یا بنفش ، زرد
	بی طرف	خاکستری
	زمین	سبز یا مس لخت

• کانادا

استانداردهای کانادا شبیه به ایالات متحده است اما گاهی اوقات در تنظیمات خاص از قرمز یا آبی برای سیم های داغ استفاده می کند.برای تنظیمات ولتاژ DC:

کاربرد نوع	سیم عمل	رنگ (ها)
استاندارد	گرم سیم	سیاه ، قرمز ، آبی
	بی طرف	سفید
	زمین	سبز یا مس لخت
دی سی تنظیمات ولتاژ	مثبت	قرمز
	منفی	سیاه
	زمین	سفید

• انگلستان

سیم عمل	رنگ (ها)
گرم	قهوه
بی طرف	رنگ آبی
زمین	سبز با نوارهای زرد

استانداردهای اروپایی از کمیسیون بین المللی الکتروتکنیک (IEC) پیروی می کنند.

• آلمان

با تأکید بر یکنواختی در سراسر قاره ، از همان طرح رنگی مانند انگلیس استفاده می کند.این استانداردها به اطمینان از سازگاری و ایمنی در بین تاسیسات ، ساده سازی کار برای متخصصان برقی و کاهش احتمال خطا کمک می کند.

• China

سیم عمل	رنگ (ها)
گرم	قرمز
بی طرف	سیاه
زمین	سبز

• ژاپن

سیم عمل	رنگ (ها)
گرم	قهوه
بی طرف	رنگ آبی
زمین	زرد با نوارهای سبز

چگونه می توان ایمنی سیم کشی الکتریکی را بررسی و حفظ کرد؟

شناسایی خطرات احتمالی: به طور مرتب بوی غیرمعمول یا علائم قابل مشاهده از آسیب را بررسی کنید ، مانند علائم سوختگی در اطراف رسانه های برقی یا لوازم خانگی.این علائم غالباً حاکی از مشکلات مهم مانند مدارهای کوتاه یا عایق سیم تخریب شده است.اگر متوجه این شاخص ها هستید ، برای رفع خطرات اقدامات فوری انجام دهید.

ارزیابی وضعیت سیم: سیم های پشت سوکت و سوئیچ ها را بررسی کنید تا از وضعیت خوبی برخوردار باشند و بدتر نشوند.سیم کشی فرسوده یا فرسوده در صورت عدم رسیدگی سریع به خطرات الکتریکی می تواند منجر شود.به دنبال علائم سایش و پارگی باشید و در صورت لزوم هرگونه سیم کشی آسیب دیده را جایگزین کنید.

آدرس دهی به اضافه بار: وسایل مدرن اغلب به قدرت بیشتری نیاز دارند تا سیستم های سیم کشی قدیمی تر بتوانند از عهده آن برآیند.این می تواند منجر به مدارهای بیش از حد بارگیری شود ، به ویژه هنگامی که چندین دستگاه با قدرت بالا از طریق نوار برق به یک پریز برق متصل می شوند.اضافه بار خطر گرمای بیش از حد و آتش سوزی الکتریکی را افزایش می دهد.

برای جلوگیری از اضافه بار ، از کابل های برق برای بارهای بالاتر استفاده کنید.همچنین ممکن است برای پاسخگویی به خواسته های الکتریکی فعلی و آینده نیاز به نصب رسانه های برق اضافی یا به روزرسانی سیستم سیم کشی موجود داشته باشید.این مراحل فعال نه تنها از خطرات فوری جلوگیری می کند بلکه عملکرد و ایمنی طولانی مدت و ایمنی زیرساخت های الکتریکی را نیز تقویت می کند.

پایان

به طور خلاصه ، استفاده از کدهای رنگ سیم بیش از قوانین پیروی از قوانین است.این یک کلید برای ایجاد ایمن ، کارآمد و قابل اطمینان است.این کدهای رنگی به برق کمک می کند تا با خیال راحت کار کنند و اطمینان حاصل کنند که تنظیمات برقی به خوبی کار می کنند.رنگ های مختلف مراحل ، زمین ها و نوتال ها را نشان می دهد و به مدیریت مدارهای پیچیده کمک می کند.با پیشرفت فناوری ، چسبیدن به این کدهای رنگی به بهبود روشهای برقی و ادامه کار سیستم های برق در سراسر جهان ادامه خواهد داد.حفظ کارایی و ایمنی سیستم های الکتریکی معاصر شامل درک و پایبندی به این استانداردهای رنگی است.

سوالات متداول [سؤالات متداول]

1. رنگهای سیم مشترک چیست؟

در سیستم های برقی ، از رنگ های مختلفی برای جلوگیری از خطاهای سیم کشی و اطمینان از درک جهانی از عملکرد سیم استفاده می شود.معمولاً سیم زنده (یا گرم) سیاه یا قرمز است ، سیم خنثی سفید یا خاکستری است و سیم زمین سبز یا سبز با یک نوار زرد است.با این حال ، کدگذاری رنگ بسته به کشور و نوع نصب می تواند کمی متفاوت باشد.

2. چگونه سیم های الکتریکی را شناسایی کنیم؟

شناسایی صحیح سیمهای برقی برای ایمنی و اثربخشی در هرگونه نصب یا نگهداری برقی مهم است.به طور معمول ، این شناسایی شامل شناخت رنگهای سیم است که هدف آنها در مدار را نشان می دهد.برای شناسایی دقیق سیم ها ، می توانید از یک تستر ولتاژ یا مولتی متر استفاده کنید تا تأیید کنید که سیم زنده ، خنثی یا زمین است.همچنین ، بررسی نمودار سیم کشی یا کتابچه راهنمای نصب تنظیم خاص شما می تواند راهنمایی های اضافی را ارائه دهد.

3. چرا سیم زنده قرمز است؟

در بسیاری از سیستم های برقی ، به ویژه در تنظیمات قدیمی تر یا سنتی ، یک سیم قرمز نشان دهنده یک سیم زنده است.این رنگ به دلیل روشن و متمایز انتخاب شده است و باعث می شود به عنوان یک خطر به راحتی قابل تشخیص باشد (نشان می دهد که این قدرت را دارد).قرمز به کاربر هشدار می دهد که از خطر احتمالی لمس این سیم هنگام زندگی محتاط و آگاه باشد.

4- آیا سیم کشی سیاه و قرمز ایمن است؟

سیمهای سیاه و قرمز معمولاً برای نشان دادن سیمهای زنده در مراحل مختلف یک سیستم الکتریکی استفاده می شود.استفاده از هر دو رنگ در یک مدار واحد تا زمانی که به درستی نصب و عایق بندی شود ، ایمن است.لازم است که هر دو سیم به همراه سایرین به دنبال کدهای الکتریکی و استانداردها به هم وصل شوند و اطمینان حاصل کنند که تمام اتصالات ایمن و پوشانده شده اند تا از تماس تصادفی جلوگیری کنند.

5- چه رنگی خنثی است؟

به طور معمول ، سیم خنثی به رنگ سفید یا خاکستری است.این کدگذاری رنگ به متمایز کردن آن از سیم زنده و سیم زمین ، کاهش خطر شوک های برقی و اطمینان از کنترل ایمن تر در طول کارهای الکتریکی کمک می کند.سیم های خنثی جریان مدار را به منبع تغذیه منتقل می کنند و یک مؤلفه مهم سیستم الکتریکی هستند.
