پیشخوان باینری 74LS93 توضیح داد

74LS93 یک پیشخوان باینری 4 بیتی جمع و جور و کارآمد است که از طیف وسیعی از برنامه های دیجیتال پشتیبانی می کند.در این مقاله به بررسی عملکرد ، ویژگی ها و کاربردهای آن ، شما را از طریق عملکرد و مزایای عملی آن هدایت می کند.از شمارش مقادیر باینری تا تقسیم فرکانس ها ، 74LS93 سادگی و انعطاف پذیری را برای پروژه هایی که نیاز به راه حل های دقیق شمارش و زمان بندی دارند ، ارائه می دهد.

کاتالوگ

درک پیشخوان باینری 74LS93

در 74ls93 یک پیشخوان باینری 4 بیتی است که با دو ساختمان داخلی طراحی شده است.این ترکیب یک نسخه 2 با یک نسخه با نسخه MOD-8 را ترکیب می کند ، و آن را برای برنامه هایی مانند MOD-8 شمارش یا سیگنال های تقسیم شده توسط 2 یا 8 متنوع می کند. این IC شامل چهار فلیپ فلیپ jk است که به پالس های ورودی پاسخ می دهند ،که می تواند توسط یک میکروکنترلر یا یک تایمر IC تهیه شود.

طراحی 74LS93 دارای دو پین تنظیم مجدد ، دو پین ساعت و چهار پایانه خروجی است که باعث می شود آن را از 0 تا 15 باینری بشم.این پیشخوان با سازگاری با میکروکنترلرهای مختلف و سیستم های مبتنی بر TTL ، یک انتخاب انعطاف پذیر برای پروژه های دیجیتالی مختلف است.معمولاً در قالب هایی مانند DIP و SMD موجود است که همیشه حاوی 14 پین است.علاوه بر این ، IC برای رسیدگی به ورودی های پر سرعت ساخته شده است ، و از عملکرد قابل اعتماد در محیط های پویا اطمینان حاصل می کند.

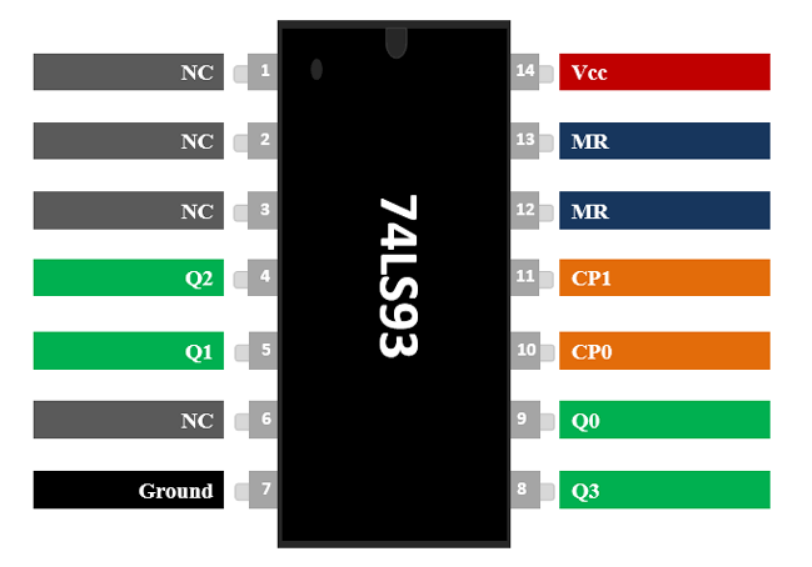

74ls93 pinout

شماره پین	نام پین	شرح
1 ، 2 ، 3 ، 6	NC	هیچ ارتباطی
4 ، 5 ، 8 ، 9	Q0 ، Q1 ، Q2 ، Q3	پین های خروجی
7	زمین	متصل به زمین سیستم
10	CP0	ورودی ساعت - تقسیم بر 2
11	CP1	ورودی ساعت - تقسیم بر 8
12 ، 13	آقای	Master Reset - ورودی پاک
14	VCC	ولتاژ عرضه - 4.5 ولت تا 5.5 ولت

74ls93 ویژگی های ضد IC

یک مدار یکپارچه پیشخوان 4 بیتی

74LS93 یک پیشخوان باینری 4 بیتی است که برای طیف گسترده ای از برنامه ها طراحی شده است.این کشور به لطف معماری کارآمد 4 بیتی ، عملکرد قابل توجهی را در سیستم هایی که نیاز به شمارش یا تقسیم فرکانس دارند ، ارائه می دهد.

ولتاژ عملیاتی استاندارد

این IC یکپارچه با ولتاژ استاندارد 5 ولت کار می کند و آن را با بسیاری از سیستم های دیجیتال سازگار می کند.توانایی آن در انجام مداوم در این ولتاژ ، قابلیت اطمینان آن را در پروژه های مختلف تضمین می کند.

دامنه ولتاژ

IC از طیف ولتاژ بین 4.5 ولت و 5.5 ولت پشتیبانی می کند.این انعطاف پذیری به شما امکان می دهد ضمن حفظ پایداری ، از آن در سیستم هایی با تغییرات جزئی در منبع تغذیه استفاده کنید.

ولتاژهای خروجی بالا و پایین

هنگامی که IC از حالت بالایی خارج می شود ، 3.5 ولت را تحویل می دهد و وقتی در حالت کم قرار دارد ، 0.25 ولت را صادر می کند.این سطوح باعث می شود تا با سایر دستگاه های TTL سازگار باشد و از ادغام صاف در مدارهای شما اطمینان حاصل شود.

جریان خروجی

IC -0.4mA را در طول بازده بالا و 8mA در طی خروجی کم کنترل می کند.این سطح فعلی به IC اجازه می دهد تا بدون ایجاد اضافه بار با سایر اجزای دیگر به طور مؤثر در تعامل باشد.

فرکانس ساعت برای پین های ورودی

فرکانس ساعت برای پین ورودی CP0 می تواند تا 32 مگاهرتز برسد ، در حالی که CP1 تا 16 مگاهرتز پشتیبانی می کند.این عملکرد پر سرعت باعث می شود IC برای کارهایی که نیاز به شمارش سریع یا تقسیم فرکانس دارند ، مناسب باشد.

حداقل عرض نبض

CP0 نیاز به عرض پالس حداقل 15ns دارد ، در حالی که CP1 به حداقل 30N نیاز دارد.این مشخصات عملکرد دقیق را تضمین می کند و از هرگونه سیگنال از دست رفته در هنگام تعویض سریع جلوگیری می کند.

قالبهای سنج

IC در قالب هایی مانند PDIP 14 پین ، GDIP و PDSO موجود است و آن را همه کاره و ادغام در طرح های مختلف آسان می کند.این فرمت ها به شما امکان می دهند مواردی را انتخاب کنید که به بهترین وجه متناسب با برنامه خاص شما باشد.

منابع ضربه ای ساعت

می توانید ورودی های ساعت IC را با استفاده از دستگاه هایی مانند 555 تایمر یا میکروکنترلرها هدایت کنید.این انعطاف پذیری استفاده از تایمرهای ساده گرفته تا سیستم های دیجیتالی پیچیده تر ، استفاده در برنامه های مختلف را آسان می کند.

خروجی سازگار با TTL

خروجی IC با فرمت TTL است که سازگاری با طیف گسترده ای از سیستم های IC و میکروکنترلر را تضمین می کند.این ویژگی ادغام در طرح های مدار دیجیتال شما را ساده می کند.

دامنه دما

IC در دماهای مختلف از 0 تا 70 درجه سانتیگراد عملکرد خوبی دارد و این امر را برای محیط های استاندارد مناسب می کند.این نتایج پایدار را بدون اینکه تحت تأثیر تغییرات دما متوسط ​​باشد ، ارائه می دهد.

معادل 74ls93

• 74HC19

• 74ls192

• 4516

پیشخوان دیگر

• 74ls90

• CD4017

• 74LS02

• CD4020

• CD4060

• CD4022

• CD4026

• CD40102

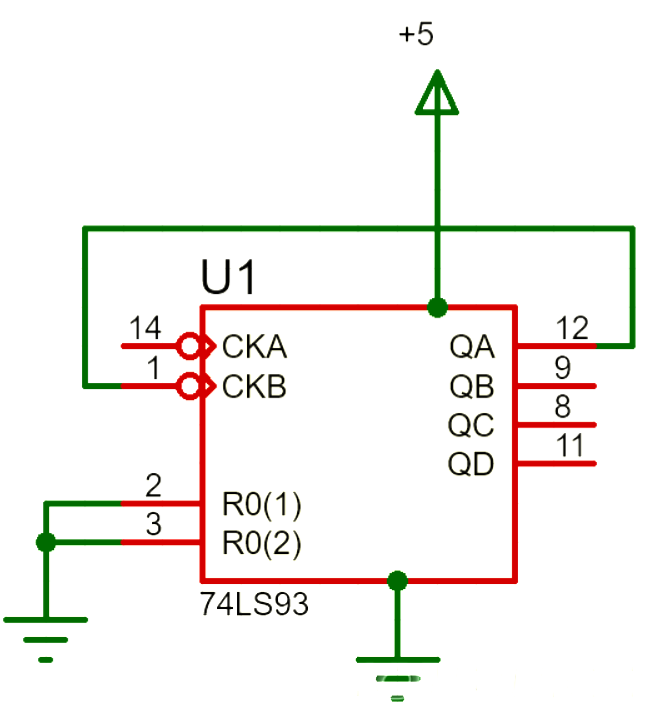

پیشخوان دیجیتال 74LS93 چگونه کار می کند؟

برای به دست آوردن پیشخوان باینری 74LS93 ، با اتصال منبع تغذیه شروع کنید.پین VCC را به ترمینال مثبت و پین GND به زمین سیستم خود وصل کنید.پس از اتمام این کار ، اولین ورودی ساعت (پین 1) را به آخرین خروجی بیت (پین 12) وصل کنید.این اتصال برای فعال کردن مکانیسم شمارش مهم است.

بعد ، پین های تنظیم مجدد را تنظیم کنید (پین های 2 و 3).این پین ها را برای اطمینان از شروع پیشخوان از صفر شروع کنید.اگر برای تنظیم مجدد به تنظیم مجدد نیاز دارید ، می توانید این پین ها را بر اساس نیازهای برنامه خود به منطق خارجی وصل کنید.این انعطاف پذیری به شما امکان می دهد تا پیشخوان را با توجه به شرایط مدار خود پیکربندی کنید.

برای ورودی ساعت ، پین ساعت دوم (پین 2) را به یک ژنراتور پالس خارجی ، مانند یک تایمر IC یا هر دستگاهی که قادر به تولید سیگنال های ساعت است ، وصل کنید.این پالس ساعت خروجی شمارش باینری IC را که روی پین های 8 ، 9 ، 11 و 12 نمایش داده می شود ، کنترل می کند.

مدار داخلی 74LS93 به دو قسمت اصلی تقسیم می شود: پیشخوان Mod 2 و پیشخوان Mod 8.پیشخوان Mod 2 بیت اول را مدیریت می کند و با هر پالس ساعت بین 0 تا 1 می چرخد ​​و سیگنال از بالا به پایین منتقل می شود.این خروجی به عنوان ورودی ساعت برای پیشخوان Mod 8 ، که از سه فلیپ فلیپ JK به هم پیوسته برای تولید سه بیت باقی مانده استفاده می کند ، عمل می کند.

هر Flip-Flop JK در پیشخوان Mod 8 سیگنال ساعت خود را از خروجی فلیپ فلاپ قبلی دریافت می کند.با هم ، شمارنده های Mod 2 و Mod 8 تعداد باینری 4 بیتی را تولید می کنند که از 0000 تا 1111 متغیر است. این خروجی باینری در چهار پین خروجی نمایش داده می شود و نمایانگر روشنی از تعداد است.

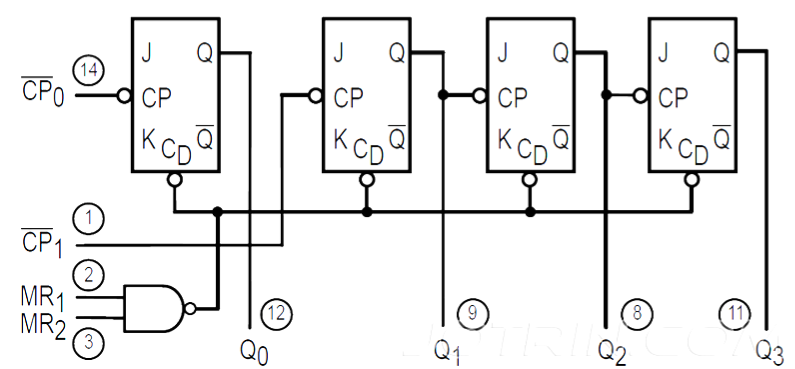

مدار شمارنده 74ls93

برای درک مدار پیشخوان 74LS93 ، به بررسی طراحی و عملکرد داخلی آن کمک می کند.مدار بر اساس JK Flip-Flops است که هر کدام قادر به جابجایی بین دو حالت هستند: 1 و 0. این حالت ها مقادیر باینری را نشان می دهند و پیشخوان با تغییر این حالت ها در پاسخ به پالس های ساعت پیشرفت می کنند.

در 74LS93 ، هنگامی که خروجی انتقال فلیپ فلاپ قبلی از بالا به پایین تغییر می کند ، هر حالت فلاپ تغییر می کند.با این حال ، فلیپ فلاپ اول به طور مستقیم به دوم وصل نمی شود.برای ایجاد یک دنباله عملکردی ، پین ساعت اول (CP1) را به خروجی اولین Flip-Flop پیشخوان Mod 8 پیوند می دهید.این باعث می شود که توالی به درستی جریان یابد.

با چهار فلیپ فلاپ به ترتیب به ترتیب ، هر یک از پالس ساعت از خروجی فلیپ فلاپ قبلی دریافت می کنند ، پیشخوان از 0000 شروع می شود و قبل از تنظیم مجدد به 0000 تا 1111 شمارش می شود.سفارش

جدول زیر نشان می دهد که چگونه خروجی باینری با هر تعداد تغییر می کند:

شمارش	خروجی	q3	q2	q1	q0
0		0	0	0	0
1		0	0	0	1
2		0	0	1	0
3		0	0	1	1
4		0	1	0	0
5		0	1	0	1
6		0	1	1	0
7		0	1	1	1
8		1	0	0	0
9		1	0	0	1
10		1	0	1	0
11		1	0	1	1
12		1	1	0	0
13		1	1	0	1
14		1	1	1	0
15		1	1	1	1

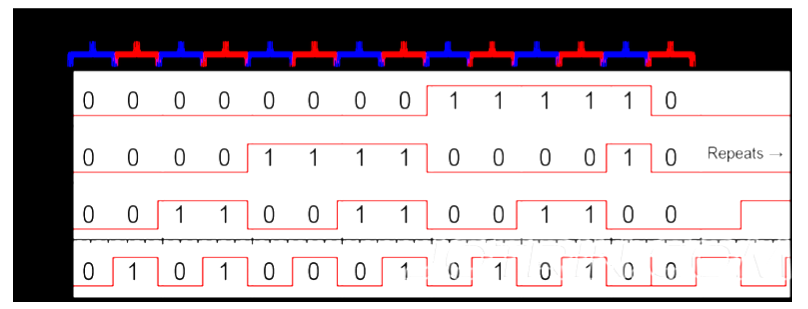

علاوه بر این ، یک نمودار زمان بندی نشان می دهد که چگونه خروجی های Q0 تا Q3 در پاسخ به سیگنال ساعت ورودی رفتار می کنند.این تجسم باعث می شود تا ببینیم چگونه پیشخوان باینری گام به گام پیشرفت می کند:

برنامه های 74LS93

74LS93 یک نسخه جدید و همه کاره است که با استفاده از چهار فلیپ فلیپ JK ساخته شده است.با ترکیب پیشخوان های Mod-2 و Mod-8 ، معمولاً برای ایجاد یک پیشخوان Mod-16 استفاده می شود.این اغلب در مدارهایی که نیاز به شمارش از 0 تا 15 در باینری یا ایجاد توالی برای اهداف زمان بندی دارند ، استفاده می شود و آن را به یک انتخاب ساده و قابل اعتماد برای چنین برنامه هایی تبدیل می کند.

این IC همچنین به طور گسترده در مدارهای تقسیم فرکانس مورد استفاده قرار می گیرد ، جایی که می تواند فرکانس ها را با دقت 2 ، 8 یا 16 تقسیم کند.طراحی آن به آن اجازه می دهد تا کارهای زمانبندی کنترل شده را به طور مؤثر انجام دهد ، و آن را برای استفاده در سیستم های زمان بندی دیجیتال مانند ساعتهای دیجیتال یا تنظیمات مدیریت رویدادهای متوالی مناسب می کند.

علاوه بر این ، 74LS93 در برنامه های شمارش پالس استفاده می شود ، جایی که سیگنال های ورودی را به صورت باینری بلند می کند.توانایی آن در ترکیب عملکرد MOD-2 و MOD-8 ، آن را به یک مؤلفه کارآمد و قابل اعتماد در پروژه هایی که نیاز به شمارش باینری دقیق دارند ، می کند.

مراحل اجرای پیشخوان باینری 74LS93

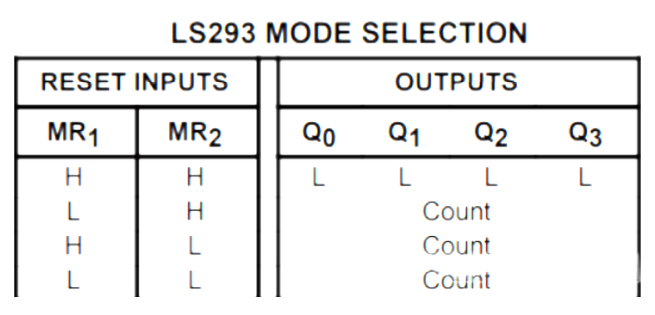

استفاده از پیشخوان باینری 74LS93 ساده و کارآمد است.با نیرو دادن IC از طریق VCC و پین های زمینی با استفاده از منبع تغذیه A +5V شروع کنید.این شرایط عملیاتی لازم را برای IC تعیین می کند.74LS93 شامل دو پین MR (Master Reset) است که به شما امکان می دهد حالت عملکرد مورد نظر را پیکربندی کنید.برای عملکرد شمارش استاندارد ، هر دو پین تنظیم مجدد را به زمین (کم) وصل کنید ، همانطور که در جدول انتخاب حالت نشان داده شده است.

در مرحله بعد ، پالس های ساعت را به پین ​​های ورودی CP0 و CP1 برای شروع فرآیند شمارش عرضه کنید.هر ورودی پالس به این پین ها تعداد باینری را به یک افزایش می دهد.پین CP1 خروجی Q0 را کنترل می کند ، در حالی که CP0 بر خروجی های Q1 ، Q2 و Q3 حاکم است.برای فعال کردن هر چهار بیت خروجی ، پالس ساعت را در CP1 به خروجی Q0 وصل کنید.

IC از فرکانس ساعت اوج 32 مگاهرتز برای CP0 و 16MHz برای CP1 پشتیبانی می کند.اطمینان حاصل کنید که عرض پالس حداقل 15ns برای CP0 و 30NS برای CP1 برای حفظ عملکرد دقیق است.به طور معمول ، می توانید سیگنال ساعت را با استفاده از یک تایمر 555 یا یک مدار تولید پالس مشابه تولید کنید.

شمردن	خروجی
	q0	q1	q2	q3
0	سعادت	سعادت	سعادت	سعادت
1	سخنرانی	سعادت	سعادت	سعادت
2	سعادت	سخنرانی	سعادت	سعادت
3	سخنرانی	سخنرانی	سعادت	سعادت
4	سعادت	سعادت	سخنرانی	سعادت
5	سخنرانی	سعادت	سخنرانی	سعادت
6	سعادت	سخنرانی	سخنرانی	سعادت
7	سخنرانی	سخنرانی	سخنرانی	سعادت
8	سعادت	سعادت	سعادت	سخنرانی
9	سخنرانی	سعادت	سعادت	سخنرانی
10	سعادت	سخنرانی	سعادت	سخنرانی
11	سخنرانی	سخنرانی	سعادت	سخنرانی
12	سعادت	سعادت	سخنرانی	سخنرانی
13	سخنرانی	سعادت	سخنرانی	سخنرانی
14	سعادت	سخنرانی	سخنرانی	سخنرانی
15	سخنرانی	سخنرانی	سخنرانی	سخنرانی

برای درک بهتر عملکرد آن ، شبیه سازی عملکرد IC را در نظر بگیرید.به عنوان مثال ، در Mode-0 (حالت شمارش استاندارد) ، پایه گذاری هر دو پین MR و جابجایی دستی حالت منطقی باعث ایجاد پالس ساعت می شود.با هر انتقال از بالا به پایین ، IC تعداد آن را افزایش می دهد.در زیر یک نمونه نمونه ای که این رفتار را نشان می دهد آورده شده است.

برای وضوح بیشتر ، ممکن است به آموزش های ویدیویی یا منابع اضافی مراجعه کنید.کاربردهای عملی 74LS93 در مدارهای مختلف ، از جمله برنامه های زمان بندی و شمارش ، سازگاری و سهولت استفاده در طرح های دیجیتال را نشان می دهد.

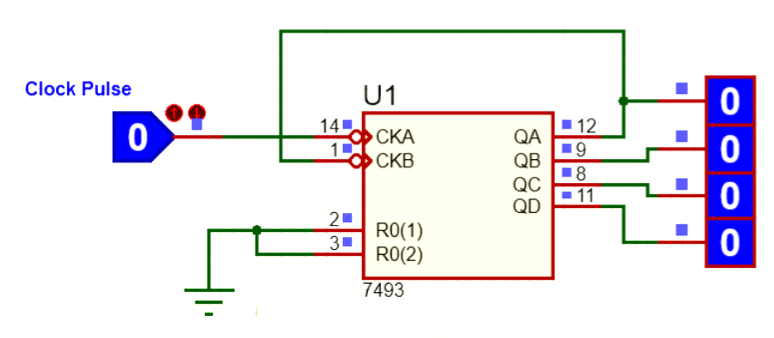

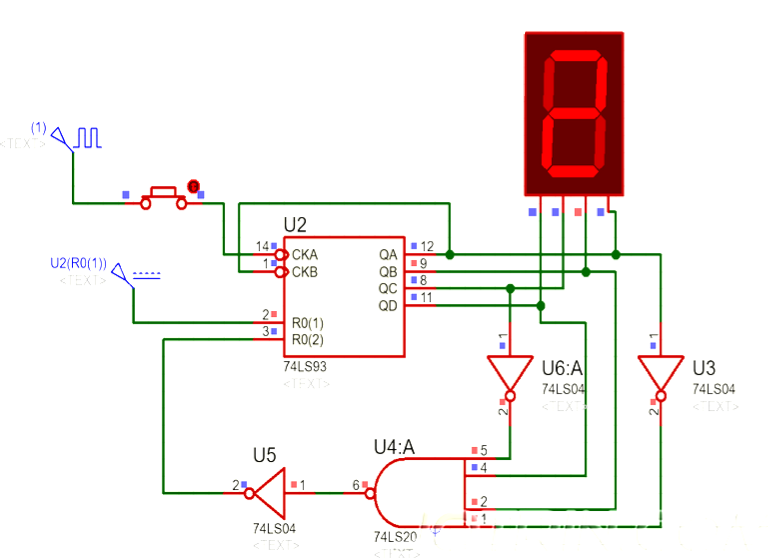

استفاده از 74LS93 در یک پیشخوان تک رقمی

برای ایجاد یک پیشخوان تک رقمی با استفاده از 74LS93 ، به مؤلفه هایی مانند a نیاز خواهید داشت 74ls20 (دروازه چهار ورودی NAND) و الف 74ls04 (سه دروازه نه).این مؤلفه ها به همراه IC برای هدایت یک صفحه نمایش هفت بخش BCD کار می کنند و به پیشخوان اجازه می دهند تا از طریق شماره های 0 تا 9 چرخه را انجام دهد.

اگرچه 74LS93 یک پیشخوان 4 بیتی است که قادر به رسیدگی به 16 شمارش باینری است ، باید پس از رسیدن به 9 تنظیم مجدد شود تا اطمینان حاصل شود که صفحه نمایش در محدوده اعشاری باقی می ماند.اگر پیشخوان در این مرحله مجدداً تنظیم نشود ، خروجی ممکن است مقادیر نادرست یا غیر منتظره را نشان دهد.برای مدیریت این کار ، از یک مدار بازنشانی بازخورد استفاده می شود ، با ترکیب سیگنال های NAND و نه دروازه ها برای تنظیم مجدد پیشخوان.

در این مدار ، دو دروازه به خروجی های QA و QC متصل نیستند ، در حالی که QB و QD به طور مستقیم با ورودی های NAND Gate مرتبط هستند.دروازه NAND تنها هنگامی که تمام ورودی های آن صفر باشد ، خروجی بالایی تولید می کند.در مقدار باینری 1010 ، دروازه ها سیگنال های QA و QC را معکوس می کنند و باعث خروجی بالایی از دروازه NAND می شوند.این خروجی توسط 74LS04 معکوس می شود و پیشخوان را به صفر می رساند.این طرح به طور مداوم پیشخوان را تضمین می کند و مقادیر اعشاری صحیح را نشان می دهد.

با استفاده از 74LS93 برای یک پیشخوان 2 رقمی

پیکربندی پیشخوان 2 رقمی مفهوم پیشخوان تک رقمی را گسترش می دهد و به آن اجازه می دهد تا شماره ها را از 00 تا 99 نمایش دهد. همان منطق اساسی صدق می کند ، اما در این حالت ، نمایشگر هفت بخش اول هنگامی که صفحه دوم ارسال می شود پیشرفت می کندسیگنال تنظیم مجدد ساعت.این طرح با استفاده از سیگنال تنظیم مجدد یک صفحه نمایش ، شمارش یکپارچه را در دو رقم تضمین می کند تا ورودی ساعت دیگر را هدایت کند.

منطق پشت پیشخوان 2 رقمی با تنظیم تک رقمی سازگار است و یک روش کارآمد برای نشان دادن مقادیر عددی بزرگتر با استفاده از دو نمایشگرهای هفت بخش ارائه می دهد.با پیوند دادن دو پیشخوان از طریق سیگنال های تنظیم مجدد و ساعت آنها ، نمایشگرها به طور هم زمان کار می کنند تا شماره های 00 تا 99 را نشان دهند.

74LS93 مبتنی بر دو رقم اعشاری بر پایه دو رقمی

پیشخوان اعشاری 2 رقمی مبتنی بر 74LS93

برای یک پیشخوان 2 رقمی ، 74LS93 را می توان برای شمارش و نمایش اعداد از 00 تا 99 پیکربندی کرد.بشر

در این تنظیم ، اولین صفحه نمایش هفت بخش BCD تعداد خود را بر اساس سیگنال تنظیم مجدد از صفحه نمایش دوم پیشرفت می کند.در اصل ، سیگنال ساعت برای نمایشگر اول از تنظیم مجدد صفحه نمایش دوم گرفته شده است.این ترتیب آبشار تضمین می کند که پیشخوان از طریق دو رقم به طور منطقی پیشرفت می کند ، با افزایش اولین صفحه نمایش فقط زمانی که صفحه دوم چرخه خود را از 0 به 9 تکمیل می کند.

این مدار پیشخوان دو رقمی امکان شمارش تا 99 را فراهم می کند و با استفاده از دو نمایشگرهای هفت بخش ، یک صفحه نمایش واضح و قابل خواندن را فراهم می کند.سازوکارهای منطق و بازخورد اساسی ، عملکرد صاف را تضمین می کنند ، و آن را برای برنامه های کاربردی که نیاز به طیف وسیعی از شمارش دارند ، ایده آل می کند.

74ls93 برنامه های ضد باینری

تولید مدت زمان طولانی

74LS93 برای تولید مدت زمان طولانی در مدارهای دیجیتال مناسب است.با پیکربندی مناسب پیشخوان های آن ، می توانید به تأخیرهای طولانی و مداوم دست یابید که در برنامه های مربوط به زمان بندی مفید هستند.

تقسیم فرکانس پایدار

این IC به عنوان یک تقسیم کننده فرکانس قابل اعتماد عمل می کند.این می تواند فرکانس های ساعت ورودی را با توجه به فاکتورهای 2 ، 8 یا 16 کاهش دهد ، و آن را به یک انتخاب قابل اعتماد برای سیستمهایی تبدیل کند که در آن تقسیم فرکانس پایدار برای عملیات هماهنگ مورد نیاز باشد.

وظایف دقیق زمان بندی

در صورت لزوم زمان دقیق ، 74LS93 یک راه حل ساده ارائه می دهد.رفتار شمارش قابل پیش بینی آن ، دقت در کارهایی مانند توالی و کنترل مبتنی بر زمان در پروژه های دیجیتال را تضمین می کند.

پروژه های بدون میکروکنترلر

74LS93 برای پروژه هایی ایده آل است که استفاده از میکروکنترلر ممکن است عملی نباشد.این عملکرد عملکردهای شمارش و زمان بندی را به طور مؤثر انجام می دهد و نیاز به اجزای پیچیده تر و پر هزینه تر را کاهش می دهد.

شمارش پالس و پارتیشن بندی فرکانس

این IC در برنامه هایی که شامل شمارش پالس یا پارتیشن بندی فرکانس است ، مؤثر است.مکانیسم شمارش باینری آن ، ردیابی پالس یا تقسیم فرکانس ها را بدون مدار اضافی آسان می کند.

رانندگی نمایشگرهای هفت بخش

74LS93 با نمایشگرهای هفت بخش یکپارچه کار می کند تا خروجی های عددی را نشان دهد.سازگاری آن با مبدل های باینری به دماً روند ایجاد پیشخوان های دیجیتال و خواندن را ساده می کند.

ایجاد فواصل طولانی مدت

74LS93 با استفاده از قابلیت های شمارش آن ، به تنظیم مدارهایی که نیاز به فواصل طولانی دارند ، کمک می کند.این امر آن را برای برنامه هایی مانند ساعتهای دیجیتال و تایمر مفید می کند.

ساخت مدارهای پیشخوان پایدار

IC اغلب برای طراحی مدارهای ضد قابل اعتماد استفاده می شود.عملکرد قوی و سهولت پیکربندی آن ، آن را به یک انتخاب مشترک برای ساخت پیشخوان های مستقل و مدارهای تقسیم کننده فرکانس تبدیل می کند.

برنامه های کاربردی تخصصی

هنگامی که نیازهای زمان بندی خاص است ، 74LS93 را می توان برای برآورده کردن این الزامات سازگار کرد.چه برای راه حل های زمان بندی صنعتی یا پروژه های DIY ، انعطاف پذیری آن تضمین می کند که متناسب با انواع کارهای مرتبط با زمان بندی است.

پایان

74LS93 یک پیشخوان باینری همه کاره و قابل اعتماد است که کارهای شمارش دیجیتال و زمان بندی را ساده می کند.با توانایی تقسیم فرکانس ها ، شمارش پالس و نمایشگرهای درایو ، یکپارچه در پروژه های مختلف قرار می گیرد.این که آیا شما در حال ساختن پیشخوان ، مدیریت زمان بندی یا ایجاد تقسیم فرکانس هستید ، 74LS93 یک راه حل کارآمد و ساده ارائه می دهد.انعطاف پذیری و سهولت استفاده آن ، آن را برای بسیاری از برنامه ها به یک انتخاب عملی تبدیل می کند.
