ساده سازی تعامل سیستم با DSM

ماتریس ساختار طراحی (DSM) یک ابزار بصری ساده است که نشان می دهد چگونه قسمت های مختلف یک سیستم به هم وصل می شوند.از یک فرمت شبکه برای نشان دادن روابط استفاده می کند ، و این باعث می شود که الگوهای و مدیریت پروژه های پیچیده را آسان کنید.در این مقاله ، شما در مورد DSM ، مفاهیم اصلی آن و انواع موجود برای برنامه های مختلف یاد خواهید گرفت.

کاتالوگ

آشنایی با ماتریس ساختار طراحی (DSM)

ماتریس ساختار طراحی (DSM) ابزاری ساده و در عین حال مؤثر است که برای نمایش و تجزیه و تحلیل روابط یا تعامل بین عناصر مختلف یک سیستم استفاده می شود.این ماتریس با همان تعداد ردیف و ستون به شکل یک شبکه مربع می شود.هر ردیف و ستون با یک عنصر خاص در سیستم مطابقت دارد ، و وجود یک علامت (مانند نقطه) در ماتریس نشانگر اتصال یا تعامل بین دو عنصر است.DSM با سازماندهی این اطلاعات به صورت بصری ، شناسایی الگوهای ، وابستگی ها و فرصت های بهبود در سیستم های پیچیده را آسان تر می کند.

مفاهیم اساسی DSM

ماتریس ساختار طراحی (DSM) توسط دونالد استوارد در سال 1981 به عنوان راهی برای تجزیه و تحلیل چگونگی جریان اطلاعات در یک سیستم معرفی شد.از یک فرمت شبکه مربع استفاده می کند که تعداد ردیف ها با تعداد ستون ها مطابقت دارد و هر یک عنصر خاص از سیستم را نشان می دهد.این ماتریس تعامل بین این عناصر را برجسته می کند و آن را به ابزاری عملی برای درک بصری و مدیریت پروژه های پیچیده تبدیل می کند.

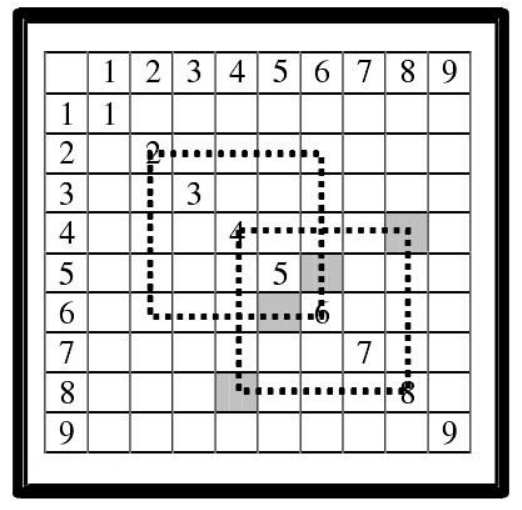

عناصر به همان ترتیب در امتداد قسمت های بالا و چپ ماتریس ذکر شده اند.هنگامی که یک رابطه بین عنصر I و Element J وجود دارد ، تقاطع ردیف I و ستون J حاوی یک علامت (●) یا شماره 1. است. اگر هیچ ارتباطی وجود نداشته باشد ، فضای خالی باقی می ماند یا به عنوان 0 مشخص می شود.نمایندگی های خود را نشان می دهد ، به طور معمول خالی مانده است.

این قالب باینری با نشان دادن اینکه روابط بین اجزای مختلف وجود دارد ، می توان یک سیستم را آسان کرد.DSM دیدگاه جمع و جور و واضح از همه تعامل ها ارائه می دهد ، و این امر را برای فعالیت هایی مانند مدیریت وابستگی ها ، کارهای توالی و کنترل تکرار در یک فرآیند مفید می کند.وضوح بصری آن تصمیم گیری و هماهنگی بهتری را در سیستم های پیچیده امکان پذیر می کند.

انواع ماتریس ساختار طراحی

DSM مبتنی بر پارامتر

DSM مبتنی بر پارامتر به شما کمک می کند تا روابط بین پارامترهای مختلف در یک سیستم را تجزیه و تحلیل کنید.این DSM با تعریف واضح هر عنصر و اتصالات آن ، به شما امکان می دهد تا ببینید که قطعات مختلف چگونه با هم کار می کنند.مقادیر وزنی را می توان به اتصالات اضافه کرد و باعث می شود تجزیه و تحلیل بر اساس سطح تأثیرگذاری که هر رابطه دارد ، تنظیم شود.علاوه بر این ، خوشه بندی اغلب برای گروه بندی عناصر مرتبط با زیر سیستم ها استفاده می شود ، که ساختار کلی سیستم را ساده می کند و مدیریت مؤلفه ها را ساده تر می کند.

DSM مبتنی بر تیم

DSM های مبتنی بر تیم برای تجزیه و تحلیل چگونگی جریان اطلاعات در داخل و بین تیم ها یا گروه ها در یک سازمان طراحی شده اند.با نقشه برداری از این تعامل ها ، می توانید جریان و جهت اطلاعات را شناسایی کنید ، که به ایجاد تیم های ساختار یافته کمک می کند.این DSM همچنین از ایجاد تنظیمات برای بهبود همکاری توسط تیم های سازماندهی مجدد برای به حداقل رساندن تعامل غیر ضروری و اطمینان از ایجاد کانال های ارتباطی مؤثر پشتیبانی می کند.

DSM مبتنی بر کار

DSM مبتنی بر کار بر تعامل و وابستگی بین وظایف در یک پروژه متمرکز است.این نشان می دهد که چه ورودی هایی برای هر کار مورد نیاز است و از محل خروجی ها استفاده می شود.این نقشه برداری به کارآمد در سازماندهی و توالی کار کمک می کند.DSM همچنین جریان اطلاعات را برجسته می کند ، با وظایف زیر مورب که نشان دهنده پیشرفت و وظایف فوق است که نشان دهنده حلقه های بازخورد است.این ساختار تشخیص را آسانتر می کند که وظایف نیاز به تجدید نظر در مورد بازنگری و مدیریت مؤثرتر گردش کار دارند.DSM مبتنی بر کار با گروه بندی وظایف با وابستگی های مشابه ، شرایط دنیای واقعی را منعکس می کند و فرآیندهای پروژه را بهبود می بخشد.
