HDMI توضیح داد: انواع ، ویژگی ها و نحوه قدرت دستگاه های شما

HDMI ، یا رابط چندرسانه ای با کیفیت بالا ، یک رابط دیجیتال به طور گسترده ای است که هم از طریق یک کابل ویدیویی و هم با کیفیت بالا و هم از طریق یک کابل واحد منتقل می شود.این راهنما به بررسی ویژگی ها و قابلیت های HDMI ، از جمله وضوح پشتیبانی شده آن ، فن آوری های پیشرفته مانند ARC ، HDR و VRR و انواع مختلف اتصال آن می پردازد.همچنین پیکربندی پین HDMI نوع A ، نحوه عملکرد رابط کاربری ، برنامه های کاربردی در زمینه های مختلف ، مقایسه با سایر رابط ها و مزایا و مضرات مرتبط با HDMI را در بر می گیرد.

کاتالوگ

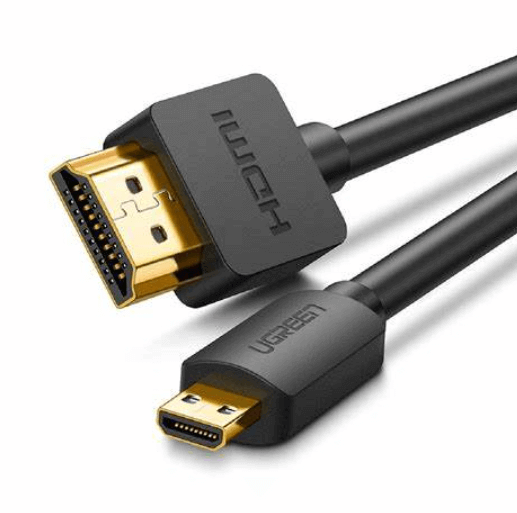

شکل 1 HDMI

HDMI چیست؟

HDMI مخفف رابط چندرسانه ای با کیفیت بالا است.این یک استاندارد دیجیتالی است که هم از طریق یک کابل ویدیویی و هم صدا را حمل می کند.بر خلاف اتصالات آنالوگ قدیمی تر ، HDMI از تبدیل اضافی جلوگیری می کند.این بدان معنی است که تصویر وضوح خود را حفظ می کند و صدا از دستگاه منبع تا تمام طول صفحه یا بلندگوها پاک می ماند.با گذشت زمان ، استاندارد قابلیت های جدیدی مانند HDR (روشنایی بهتر و رنگ) ، نرخ تازه تر برای حرکت نرم و نرم و کانال بازگشت صوتی (ARC) را برای اتصالات ساده تر سیستم صوتی اضافه کرده است.به همین دلیل ، HDMI به رابط پیش فرض سرگرمی ، کار و بازی تبدیل شده است.

ویژگی های HDMI

HDMI چیزی بیش از یک کابل است.ویژگی های آن برای کاهش درهم و برهمی ، بهبود عملکرد و ایجاد دستگاه ها با هم روانتر طراحی شده است.

• قوس (کانال بازگشت صوتی) صدا را از تلویزیون به نوار صدا یا گیرنده از طریق همان کابل HDMI ارسال می کند.این نیاز به کابل صوتی نوری جداگانه را برطرف می کند.

• EARC (کانال بازگشت صوتی پیشرفته) شکل به روز شده قوس است.این می تواند قالبهای صوتی با کیفیت بالا و با کیفیت بالا مانند Dolby Atmos و DTS را داشته باشد: X.

• CEC (کنترل الکترونیک مصرفی) به یک کنترل از راه دور اجازه می دهد تا چندین دستگاه متصل را مدیریت کند ، به عنوان مثال ، تلویزیون و نوار صوتی را با یک دکمه واحد روشن کنید.

• HDR (دامنه دینامیکی بالا) کیفیت تصویر را با گسترش کنتراست و رنگ ، ایجاد برجسته های روشن تر و سیاهان عمیق تر بهبود می بخشد.

• ویدیوی سه بعدی پشتیبانی اجازه می دهد تا فیلم ها و بازی های سه بعدی روی تجهیزات پشتیبانی شده پخش شود.

• اترنت بیش از HDMI به دستگاههای خاص اجازه می دهد داده های اینترنتی را از طریق کابل HDMI به اشتراک بگذارند و تعداد تارهای جداگانه را کاهش دهند.

• VRR (نرخ تازه سازی متغیر) سرعت تازه کردن صفحه نمایش را تنظیم می کند تا با نرخ فریم بازی مطابقت داشته باشد ، پاره شدن و لکنت را کاهش دهد.

• QFT (حمل و نقل سریع قاب) تأخیر در حمل و نقل ویدیویی را کاهش می دهد ، که باعث می شود بازی فوری تر و پاسخگوتر شود.

• ALLM (حالت تأخیر کم خودکار) هنگام اتصال یک کنسول ، صفحه نمایش را به "حالت بازی" خود تغییر می دهد.

HDMI Type-A Pinout

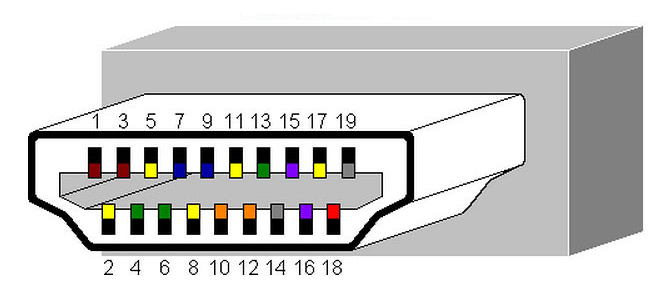

شکل 2. پین اتصال HDMI

سنجاق	نشانه	عمل
1	tmds data2+	سیگنال مثبت داده ها کانال 2
2	TMDS Data2 Shield	زمین برای data2
3	tmds data2−	سیگنال منفی داده ها کانال 2
4	tmds data1+	سیگنال مثبت داده ها کانال 1
5	TMDS Data1 Shield	زمین برای data1
6	tmds data1−	سیگنال منفی داده ها کانال 1
7	tmds data0+	سیگنال مثبت داده ها کانال 0
8	TMDS Data0 Shield	زمین برای data0
9	tmds data0−	سیگنال منفی داده ها کانال 0
10	ساعت TMDS+	سیگنال ساعت مثبت
11	سپر ساعت TMDS	زمین برای جفت ساعت
12	TMDS ساعت	سیگنال ساعت منفی
13	CEC	کنترل از راه دور ارتباط
14	محفوظ / hec / arc	بازگشت اترنت یا صوتی توابع
15	شبه	ساعت برای ارتباط دستگاه (ادی)
16	SDA	داده های دستگاه ارتباطات (EDID)
17	زمین	زمین برای چندگانه کانال
18	5 ولت برق	منبع تغذیه از منبع
19	شناسایی پلاگین داغ	اتصال را تشخیص می دهد و از قوس/اترنت پشتیبانی می کند

انواع کانکتور HDMI

اتصالات مختلف HDMI از نظر اندازه و طراحی متناسب با دستگاه هایی که برای آنها ساخته شده اند متفاوت است ، اما همه عملکردهای اصلی ویدیویی و صوتی را ارائه می دهند.

نوع A (استاندارد)

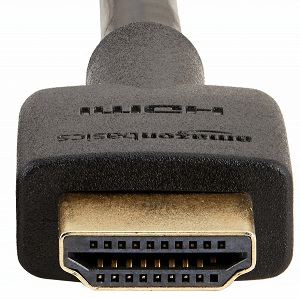

شکل 3 استاندارد HDMI

این کانکتور رایج ترین شکل HDMI است و شامل 19 پین در یک محفظه محکم است.این برنامه به طور گسترده در تلویزیون ، مانیتور ، پروژکتورها ، کنسول های بازی و کارتهای گرافیکی استفاده می شود.اندازه آن باعث می شود تا برای تنظیماتی که در آن کابل اغلب وصل شده و از بین می رود ، بادوام و مناسب باشد.با پشتیبانی از هر ویژگی HDMI موجود ، به اتصال پیش فرض بیشتر سیستم های مصرف کننده و حرفه ای تبدیل شده است.

نوع B (پیوند دوگانه ، میراث)

این کانکتور که با 29 پین طراحی شده است ، در ابتدا برای رسیدگی به سیگنال های ویدیویی دو لینک برای وضوح بسیار بالا ایجاد شده است.با این حال ، با افزایش سرعت HDMI با نسخه های بعدی ، اتصالات تک لینک به اندازه کافی سریع شدند تا لینک دوگانه غیر ضروری شود.به همین دلیل ، نوع B هرگز در دستگاه های مصرف کننده ظاهر نشد و قبل از رسیدن به پذیرش انبوه ، استفاده از آن محو شد.امروز ، بیشتر از یک گزینه عملی ، بیشتر از یک مشخصات تاریخی باقی مانده است.

نوع C (مینی)

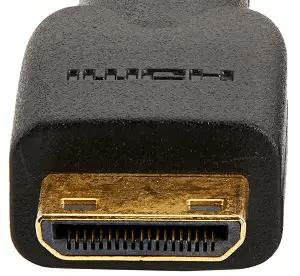

شکل 4 HDMI MINI

کانکتور Mini HDMI یک نسخه کوچکتر 19 پین است که برای الکترونیک قابل حمل ساخته شده است.اندازه گیری تقریباً بیش از 10 میلی متر عرض ، اغلب در قرص ها ، دوربین های دوربین و دوربین های DSLR خاص یافت می شود.علی رغم اندازه جمع و جور ، همان قابلیت های سیگنال را به عنوان کانکتور بزرگتر A حفظ می کند.این طرح عملکرد کامل HDMI را در دستگاه هایی که فضای حفاظت مورد نیاز است ، فراهم می کند.

نوع D (میکرو)

شکل 5 میکرو HDMI

میکرو HDMI حتی از مینی کوچکتر است و ابعاد آن نزدیک به درگاه میکرو USB است.19 پین آن به گونه ای متفاوت تنظیم شده است تا متناسب با فاکتور فرم محکم تر باشد ، اما می تواند همان قطعنامه ها و ویژگی های صوتی را به عنوان اتصالات بزرگتر ارائه دهد.این ماده معمولاً در تلفن های هوشمند ، تبلت های کوچک و سایر وسایل فوق العاده فشرده استفاده می شود.این طرح به دستگاه های تلفن همراه مدرن اجازه می دهد تا بدون قربانی قابلیت حمل ، محتوای با کیفیت بالا را تولید کنند.

نوع E (خودرو)

شکل 6. نوع e hdmi

این کانکتور ساخته شده برای سیستم های داخل خودرو ، تقویت شده است تا در برابر ارتعاشات ، گرد و غبار و رطوبت مقاومت کند.یک مکانیزم قفل کابل را تضمین می کند ، بنابراین هنگام رانندگی شل نمی شود و از اتصال قابل اعتماد اطمینان حاصل می شود.با HDMI 1.4 معرفی شد و در سیستم های سرگرمی و ناوبری خودرو که نیاز به فیلم با سرعت بالا دارند استفاده می شود.این طراحی ناهموار ، آن را برای محیط هایی که اتصالات معمولی HDMI در آن نگه نمی دارند ، عملی می کند.

HDMI چگونه کار می کند؟

هنگامی که از HDMI استفاده می کنید ، اطلاعات دیجیتالی را به روشی ارسال می کنید که هم تصویر را نگه می دارد و هم صدا را روشن و قابل اعتماد نگه می دارد.بر خلاف اتصالات قدیمی تر مانند VGA ، که سیگنال ها را به صورت آنالوگ می فرستند ، HDMI آنها را به عنوان موارد دیجیتالی و صفرها می فرستد.این انتقال دیجیتالی به کاهش تداخل کمک می کند ، بنابراین آنچه در صفحه شما مشاهده می کنید تیز باقی می ماند و آنچه می شنوید تمیز است.در پشت صحنه ، HDMI داده ها را به شکلی سازماندهی می کند که از خطاهای غیر ضروری جلوگیری می کند ، که همه چیز را سریع و پایدار نگه می دارد.

در اینجا نحوه کار برای فیلم آورده شده است.دستگاه منبع شما مانند رایانه ، کنسول بازی یا پخش کننده Blu-ray هر قاب ویدیویی را می گیرد ، آن را به یک جریان دیجیتال تبدیل می کند و آن را ارسال می کند.تلویزیون یا مانیتور شما سپس جریان را رمزگشایی می کند و آن را با بهترین وضوح پشتیبانی می کند ، خواه HD ، 4K ، 8K یا فراتر از آن باشد.در همان زمان ، HDMI صدا را حمل می کند.شما به کابل صوتی جداگانه احتیاج ندارید ، زیرا HDMI می تواند هر چیزی را از استریو ساده گرفته تا قالب های صوتی پیشرفته ، حتی صوتی به سبک تئاتر مانند Dolby Atmos کنترل کند.

HDMI همچنین باعث می شود دستگاه های شما با هم راحت تر کار کنند.به عنوان مثال ، می توانید از یک راه دور برای کنترل چندین دستگاه متصل ، ارسال صدا از تلویزیون خود به نوار صوتی با همان کابل استفاده کنید و حتی داده های اینترنتی را در تنظیماتی که از آن پشتیبانی می کند به اشتراک بگذارید.قبل از اینکه هر یک از این اتفاقات بیفتد ، دستگاه های شما "دست می زنند."در حین دستیابی به دست ، صفحه نمایش شما به منبع می گوید که چه چیزی می تواند از عهده آن برآید ، مانند قطعنامه ها یا نرخ های تازه ای که از آن پشتیبانی می کند.اگر این فیلم محافظت شود ، HDMI همچنین قبل از شروع پخش ، یک کانال امن را تنظیم می کند.برای شما ، همه چیز به طور خودکار اتفاق می افتد ، شما فقط کابل را وصل می کنید و HDMI از بقیه مراقبت می کند ، ویدیویی و صدا با کیفیت بالا را از طریق یک اتصال ساده و ساده ارائه می دهد.

برنامه های HDMI

سرگرمی خانگی

HDMI به روشی استاندارد برای اتصال تلویزیون با بازیکنان Blu-ray ، جعبه های تنظیم شده و چوب های جریان تبدیل شده است.یک کابل منفرد هم ویدیوی با کیفیت بالا و هم صدای فراگیر را ارائه می دهد ، که نیاز به چندین سیم را از بین می برد.ویژگی هایی مانند ARC و EARC همچنین با ارسال صدای تلویزیون به سیستم های سینمای خانگی ، تنظیمات صوتی را ساده می کند.

بازی

کنسول هایی مانند PlayStation ، Xbox و Nintendo Switch به HDMI بستگی دارد تا گیم پلی صاف و با کیفیت بالا را ارائه دهد.ویژگی های HDMI 2.1 مانند نرخ تازه سازی متغیر (VRR) و حالت تأخیر کم خودکار (ALLM) باعث کاهش تاخیر و پارگی صفحه می شود و تجربه ای پاسخگوتر می کند.HDMI با پشتیبانی از 4K و 120 هرتز ، با خواسته های بازی های رقابتی و همهجانبه همگام می شود.بسیاری از مانیتورها و تلویزیون های بازی برای استفاده از این قابلیت های HDMI طراحی شده اند.

محاسبات

HDMI یک رابط مشترک برای اتصال لپ تاپ ها ، دسک تاپ ها و ایستگاه های کاری به مانیتورها یا پروژکتورها است.گسترش نمایشگر برای چند وظیفه ای ، آینه کردن صفحه نمایش برای ارائه یا خروجی به 4K و وضوح بالاتر برای کار خلاق را آسان می کند.از آنجا که هر دو صوتی و تصویری را حمل می کند ، HDMI برای کلاسهای درس و اتاقهای جلسات مناسب است که در آن تصاویر و صدا واضح به همان اندازه مهم هستند.حتی لپ تاپ های جمع و جور اغلب شامل یک درگاه کامل یا مینی HDMI برای اتصال سریع هستند.

تصویربرداری پزشکی

در تنظیمات پزشکی ، HDMI به شما کمک می کند تا جزئیات را با دقت مشاهده کنید.شما ممکن است از آن برای Project Live Andoscopic Video در جراحی یا بررسی اسکن های CT و MRI در صفحه بزرگ استفاده کنید.از آنجا که HDMI وضوح و دقت رنگ را حفظ می کند ، نشانه های مهم بصری از بین نمی روند.اگر در یک محیط مراقبت های بهداشتی هستید ، HDMI تصاویر پیچیده ای را روشن و آسان به اشتراک گذاری با تیم خود می کند.

سیستم های خودرو

در اتومبیل شما ، HDMI هم سرگرمی های صندلی عقب و هم داشبورد را نشان می دهد.این می تواند کنسول ها ، بازیکنان رسانه یا تلفن ها را مستقیماً به صفحه های داخل اتومبیل متصل کند.اتصالات HDMI با درجه خودرو برای کنترل برآمدگی ها ، گرد و غبار و گرما طراحی شده اند ، بنابراین لازم نیست نگران قابلیت اطمینان باشید.برای سفرهای جاده ای یا درایوهای روزانه ، HDMI سرگرمی درون وسیله نقلیه را تیز و ثابت نگه می دارد.

علائم دیجیتالی

فروشگاه های خرده فروشی ، فرودگاه ها و اماکن عمومی اغلب از HDMI برای هدایت نمایشگرهای دیجیتالی استفاده می کنند.رابط تضمین می کند که فیلم ها و اطلاعات تبلیغاتی با تصاویر تیز و صدای واضح نشان داده می شوند.از آنجا که HDMI از کابل های طولانی با گسترش دهنده ها پشتیبانی می کند ، می توان از آن برای اتصال چندین نمایشگر در فضاهای بزرگ استفاده کرد.این امر باعث می شود تا یک راه حل مقرون به صرفه برای مشاغل کوچک و تاسیسات در مقیاس بزرگ باشد.

HDMI در مقایسه با سایر رابط ها

نشان	HDMI	نمایشگاه	DVI	VGA	USB-C / Thunderbolt
استفاده اصلی	تلویزیون ، سینمای خانگی ، بازی ، رایانه های شخصی	مانیتورهای رایانه ای ، بازی ، طرفدار نمایش	مانیتورهای PC میراث	پروژکتورهای قدیمی ، مانیتورها	لپ تاپ های مدرن ، قرص ها ، تلفن
پهنای باند	48 گیگابیت در ثانیه (HDMI 2.1)	80 گیگ بر ثانیه (DP 2.1)	9.9 گیگابیت بر ثانیه (لینک دوگانه)	0.35 gbps پوند	80 گیگ بر ثانیه (Thunderbolt 4)
وضوح حداکثر	تا 10k	تا 16k	تا 1600 2560	تا 1536 × 2048	تا 16k
حداکثر نرخ تازه کردن	4K @ 120 هرتز ، 8k @ 60 هرتز	8K @ 240 هرتز (با DSC)	60 هرتز معمولی	حداکثر 85 هرتز	همان DisplayPort ، بستگی به دستگاه دارد
پشتیبانی صوتی	بله ، صدای کامل فراگیر	بله ، چند کانال	هیچ	هیچ	بله
پشتیبانی چند مانیتور	محدود ، به مراکز نیاز دارد	قوی ، زنجیره دیزی بومی	تنها	تنها	قوی از طریق docking
طول کابل (معمولی)	15 متر (1080p) ، کوتاه تر 4K/8K	2-3m (8k) ، طولانی تر فعال/فیبر	5 متر	30 متر (از دست دادن سیگنال)	1-2 متر منفعل ، فعال طولانی تر
اندازه کانکتور	متوسط ​​(استاندارد ، مینی ، میکرو)	بزرگتر (استاندارد ، مینی)	متوسط ​​(پیوند تک/دوگانه)	بزرگ ، حجیم	کوچک ، برگشت پذیر
مکانیزم قفل	بدون قفل	بله ، روی DP استاندارد قفل کنید	پیچ	پیچ	بدون قفل
سازگاری به عقب	آداپتورهای DVI/VGA	آداپتورهای HDMI/DVI	آداپتور به VGA	بسیار محدود	با آداپتورهای DP/HDMI کار می کند
دستگاه های مشترک	تلویزیون ، کنسول ، گیرنده ها ، رایانه های شخصی	رایانه های شخصی ، مانیتورها ، طرفدار دنده	دسک تاپ های قدیمی ، مانیتور	پروژکتورهای میراث ، رایانه های شخصی قدیمی	لپ تاپ ، قرص ، گوشی های هوشمند
ویژگی های بازی	VRR ، ALLM ، QFT ، HDR	VRR ، همگام سازی تطبیقی ​​، HDR	هیچ کدام	هیچ کدام	همان DisplayPort ، وابسته به دستگاه
تحویل قدرت	تا 5 ولت / 50ma	قدرت کم 3.3 ولت	هیچ کدام	هیچ کدام	تا 100 وات شارژ

مزایا و مضرات HDMI

مزایا

• یک کابل هم ویدیو و هم صدا را حمل می کند و درهم و برهمی را کاهش می دهد.

• از وضوح بسیار بالا و نرخ تازه کردن برای نمایشگرهای مدرن پشتیبانی می کند.

• سازگاری گسترده در بین تلویزیون ها ، رایانه های شخصی ، پروژکتورها ، کنسول ها و گیرنده های AV.

• مجموعه ویژگی های غنی از جمله HDR ، ARC/EARC ، VRR و اترنت بیش از HDMI.

• به طور گسترده و استاندارد در دسترس است و پیدا کردن کابل ها و لوازم جانبی را آسان می کند.

• قادر به انتقال هر دو قالب صوتی ساده و پیشرفته ، از استریو به Dolby Atmos.

معایب

• اجرای کابل بسیار طولانی (حدود 15 متر یا بیشتر) ممکن است به تقویت کننده ، کابل های فعال یا گسترش دهنده نیاز داشته باشد.

• مسائل سازگاری می تواند بین دستگاه ها با استفاده از نسخه های مختلف HDMI ایجاد شود.

• اتصالات محکم قفل نمی شوند ، که می تواند باعث قطع ارتباط تصادفی شود.

• کیفیت کابل متفاوت است ، و کابل های ارزان تر ممکن است سیگنال های پهنای باند را به طور قابل اعتماد کنترل نکنند.

• برخی از ویژگی ها (مانند EARC یا VRR) فقط زمانی کار می کنند که هر دو دستگاه از همان نسخه HDMI پشتیبانی می کنند.

• خواستار پهنای باند با نرخ 4K ، 8K و REPRESH بالا به سرعت افزایش می یابد و باعث می شود کابل های قدیمی تر منسوخ شوند.

پایان

HDMI یک استاندارد همه کاره و به طور گسترده اتخاذ شده است که انتقال یکپارچه ویدیوی و صوتی با کیفیت بالا را امکان پذیر می کند.انواع مختلف اتصال به نیازهای مختلف دستگاه ، در حالی که عملکرد داخلی آن ، از جمله TMDS ، EDID و HDCP ، از تحویل سیگنال قابل اعتماد و ایمن اطمینان می یابد.HDMI با برنامه هایی که سرگرمی خانگی ، بازی ، محاسبات و AV حرفه ای را در خود جای داده است ، با وجود برخی محدودیت ها در طول کابل و سازگاری نسخه ، از داشتن راحتی ، سازگاری و پشتیبانی از فناوری های چندرسانه ای مدرن استفاده می کند.
