زمینه های مغناطیسی رمزگشایی شده: اصول ، اندازه گیری ها و کاربردهای عملی

میدان های مغناطیسی و تعامل آنها با مواد و جریان های الکتریکی بخش اصلی فیزیک است.آنها در فناوری ، پزشکی و زندگی روزمره کاربردهای زیادی دارند.مطالعه مزارع مغناطیسی طولی و دایره ای به توضیح رفتار مغناطیسی در شرایط مختلف ، از آزمایش مواد بدون آسیب به بازرسی از اشیاء توخالی کمک می کند.روش هایی مانند مگنتومتری ، الکترومغناطیسی و قطب نما ساده به ما کمک می کنند تا دقیقاً در علم و صنعت ، زمینه های مغناطیسی را اندازه گیری و استفاده کنیم.با درک چگونگی کار میدان های مغناطیسی در اطراف هادی ها ، سولنوئیدها و کویل ها برای طراحی مدارهای الکتریکی کارآمد و دستگاه های مغناطیسی بهترین کار را می کنند.اصولی مانند القاء و قانون دست راست برای کاربردهای نوآورانه ، از ماشین های MRI گرفته تا شتاب دهنده های ذرات ارزشمند است.در این مقاله به بررسی اثرات میدان های مغناطیسی ، نحوه اندازه گیری آنها ، رفتار آنها در مورد هادی ها و کویل ها و نحوه ایجاد و تقویت زمینه های مغناطیسی برای مصارف عملی می پردازیم.

کاتالوگ

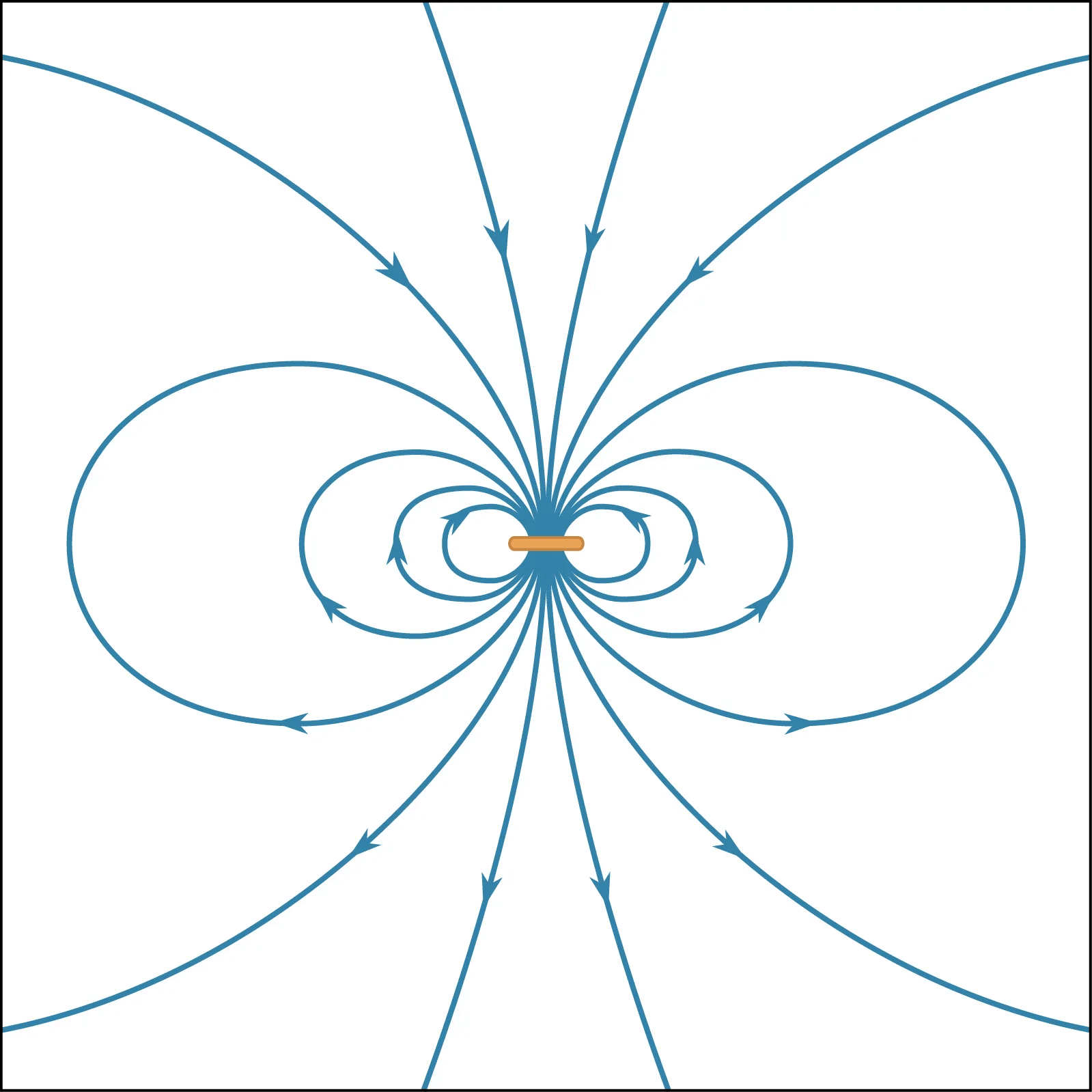

شکل 1: خطوط میدان مغناطیسی یک آهنربای نوار

میدان مغناطیسی چیست؟

یک میدان مغناطیسی یک منطقه نامرئی است که اطراف یک آهنربا را در آن قرار می دهد که در آن نیروها بر روی سایر آهن ربا ها یا مواد فرومغناطیسی مانند آهن اعمال می کند.اگرچه ما نمی توانیم این زمینه را ببینیم ، حضور آن از طریق اثرات آن ، مانند تراز کردن پرونده های آهن یا انحراف سوزن قطب نما مشهود است.این میدان به آهن ربا اجازه می دهد تا آهنرباهای دیگر و مواد فرومغناطیسی را جذب یا دفع کنند.

شکل 2: منابع میدان مغناطیسی

هر زمان که یک بار الکتریکی حرکت کند ، یک میدان مغناطیسی شکل می گیرد.این اصل ، که ابتدا توسط آندره-ماری آمپر بیان شده است ، بیان می کند که جریانهای برقی زمینه های مغناطیسی را تولید می کنند.الکترونها از طریق چرخش و چرخش در اطراف هسته های اتمی یا حرکت از طریق سیم ، این مزارع را تولید می کنند.حرکت چرخش و مداری الکترون ها جهت و استحکام میدان های مغناطیسی را دیکته می کند.هنگامی که یک جریان الکتریکی از یک هادی عبور می کند ، یک میدان مغناطیسی تحت تأثیر شدت و جهت جریان ایجاد می کند.آهنرباهای دائمی ، مانند آهنرباهای نوار ساخته شده از آهن ، به دلیل تراز مولکول های آنها ، میدان های مغناطیسی قوی و مداوم ایجاد می کنند.هنگامی که یک هادی نزدیک یک آهنربا است ، میدان مغناطیسی با بارهای متحرک در هادی ارتباط برقرار می کند و یک جریان را القا می کند و میدان مغناطیسی خود را ایجاد می کند.این فعل و انفعالات می تواند منجر به نیروهای جذاب یا دافع کننده شود.

خصوصیات میدان مغناطیسی

میدان های مغناطیسی دارای خواص مختلفی هستند: قدرت ، جهت و قطبیت.

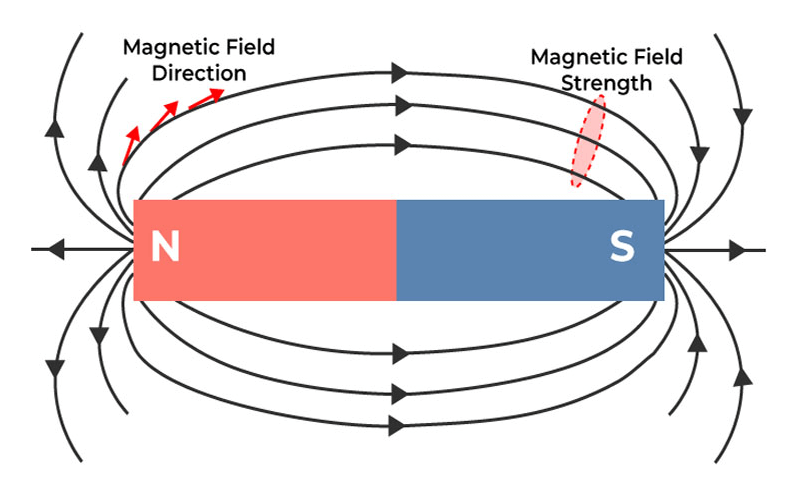

شکل 3: قدرت میدان مغناطیسی

قدرت میدان مغناطیسی

استحکام یک میدان مغناطیسی یا چگالی شار مغناطیسی در درجه اول به جریان جریان از طریق هادی که آن را تولید می کند بستگی دارد.جریان بالاتر منجر به یک میدان مغناطیسی قوی تر می شود.خطوط میدان مغناطیسی بصری نشان دهنده قدرت میدان است.آنها در مزارع قوی تر متراکم تر هستند و در مزارع ضعیف تر فاصله دارند.این رابطه به وضوح در سولنوئیدها نشان داده شده است ، جایی که افزایش تعداد چرخش سیم پیچ باعث افزایش میدان مغناطیسی می شود.تعامل بین چندین میدان مغناطیسی بسته به جهت گیری آنها می تواند نقاط قوت فردی آنها را تقویت یا تضعیف کند.استحکام یک میدان مغناطیسی با فاصله از منبع آن کاهش می یابد و رابطه معکوس بین قدرت میدان و فاصله را نشان می دهد.

جهت میدان مغناطیسی

جهت یک میدان مغناطیسی مسیری است که یک قطب شمالی در صورت قرار دادن در میدان دنبال می شود.خطوط نیرو این مسیر را تجسم می کنند.قطب نما ابزاری عملی برای تعیین جهت میدان است ، زیرا سوزن آن با میدان مغناطیسی هماهنگ است.جهت این زمینه همچنین می تواند از تأثیر آن بر روی هزینه های متحرک استنباط شود.یک بار در حال حرکت از طریق یک میدان مغناطیسی ، نیرویی را عمود بر جهت میدان و حرکت آن تجربه می کند و به تعیین جهت گیری میدان کمک می کند.

شکل 4: جهت پیکان قطب نما همان جهت میدان مغناطیسی

قطبیت میدان مغناطیسی

درک مغناطیس به شدت به قطبیت متکی است.همه آهن ربا دارای دو قطب هستند ، مشابه بار مثبت و منفی در برق.این قطب ها به قطب های شمالی و جنوبی گفته می شود.این نامگذاری منعکس کننده قطب های جغرافیایی زمین است ، اگرچه جالب توجه است ، قطب مغناطیسی شمالی زمین در نزدیکی قطب جغرافیایی جنوبی است و برعکس.این ارتباط پیچیده بین پدیده های مغناطیسی و جغرافیایی را نشان می دهد.

آهن ربا دو قطب شمال و جنوب است.این قطب ها مانند هزینه های الکتریکی مثبت و منفی کار می کنند.قطب های مخالف جذب می شوند ، در حالی که مانند قطب ها دفع می شوند.به عنوان مثال ، اگر دو آهنربا را به هم نزدیک کنید ، قطب شمالی یکی قطب جنوبی دیگر را به خود جلب می کند.با این حال ، اگر سعی کنید دو قطب شمالی یا دو قطب جنوبی را با هم جمع کنید ، آنها از یکدیگر دور می شوند.این جذابیت و دافع توضیح می دهد که چگونه آهن ربا با یکدیگر و با مواد مغناطیسی تعامل دارند.

شکل 5: قطبیت میدان مغناطیسی

اثرات میدان های مغناطیسی

میدان های مغناطیسی تأثیر زیادی بر روی مواد دارند ، به خصوص در اتم هایی که الکترونهایی با مدار در اطراف هسته های خود دارند.هنگامی که یک میدان مغناطیسی اعمال می شود ، این الکترونها با میدان خط می شوند و مواد مغناطیسی را ایجاد می کنند.این می تواند بسته به اینکه این میدان چقدر قوی است و از کدام راه جهت گیری شده است ، باعث جذب یا دفع مواد از میدان مغناطیسی شود.بعضی اوقات ، این تراز حتی می تواند شکل مواد را تغییر دهد.

میدان های مغناطیسی همچنین در حرکت الکترون ها از طریق مدارها نقش دارند و بر نحوه رفتار آهن ربا تأثیر می گذارند.یک مفهوم القاء است ، که وقتی سیم حامل جریان الکتریکی در یک میدان مغناطیسی قرار دارد ، اتفاق می افتد.سیم نیرویی را احساس می کند که مخالف تغییرات جریان است و این برای دستگاه هایی مانند ترانسفورماتور برقی و ژنراتورها مناسب است.میدان های مغناطیسی می توانند مواد خاصی را ساطع کنند ، پدیده ای که به عنوان الکترولومینسانس شناخته می شود.این در مواردی مانند نمایشگرهای صفحه تخت و علائم اضطراری استفاده می شود.

اندازه گیری میدان های مغناطیسی

زمینه های مغناطیسی را می توان با استفاده از روش های مختلف اندازه گیری کرد.مگنتومترها قدرت و جهت میدان های مغناطیسی را به طور دقیق اندازه گیری می کنند.الکترومغناطیسی ، هنگامی که جریان الکتریکی از یک سیم پیچ عبور می کند ، می توان از یک میدان مغناطیسی تولید کرد.قطب نما یک روش ساده برای تعیین جهت زمینه ارائه می دهد.این روشها ارزیابی دقیق زمینه های مغناطیسی را امکان پذیر می کنند و مطالعه و کاربرد آنها را در فن آوری های مختلف تسهیل می کنند.

شکل 6: مغناطیس سنج

شکل 7: الکترومغناطیس

شاخص های میدانی

شاخص های میدانی ابزارهای مهمی برای اندازه گیری میدان های مغناطیسی هستند ، و اطلاعات کیفی و گاه کمی در مورد محیط مغناطیسی ارائه می دهند.این دستگاه ها از یک پره آهن نرم استفاده می کنند که در پاسخ به یک میدان مغناطیسی حرکت می کند.بررسی آنها با جزئیات ، مانند تصویر اشعه ایکس ، مکانیک داخلی آنها را نشان می دهد.پره آهنی به یک سوزن وصل شده است ، که یک نشانگر را در یک مقیاس حرکت می دهد و تأثیر میدان مغناطیسی را به یک مقدار قابل خواندن تبدیل می کند.

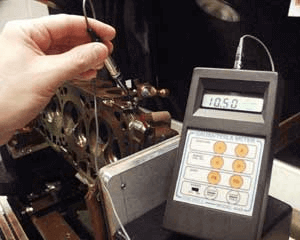

شکل 8: شاخص های میدانی

شاخص های میدانی از طریق تنظیم دقیق و کالیبراسیون دقت می کنند.این به آنها اجازه می دهد تا داده های کمی دقیق را در یک محدوده خاص ارائه دهند.آنها میدان های مغناطیسی را از 20 گاو به -20 گاوس اندازه گیری می کنند و آنها را برای کاربردهایی مانند تشخیص میدان های مغناطیسی باقیمانده پس از عوامفری زدایی ایده آل می کنند.اگرچه دامنه آنها محدود است ، اما دقت و قابلیت اطمینان آنها باعث می شود آنها برای اندازه گیری دقیق میدان مغناطیسی در این محدودیت ها مفید باشند.در استفاده عملی ، شاخص های میدانی در موقعیت هایی که نیاز به اندازه گیری ساده و قوی بدون الکترونیک پیچیده دارند ، برتری دارند.سادگی مکانیکی آنها سهولت استفاده و دوام را تضمین می کند و آنها را به یک انتخاب ترجیحی در تنظیمات مختلف صنعتی و آزمایشگاهی تبدیل می کند که در آن اندازه گیری های سریع و قابل اعتماد مورد نیاز است.

جلوه هال (گاوس/تسلا) متر

شکل 9: اثر هال

مترهای تالار ابزارهای پیشرفته ای برای اندازه گیری دقیق قدرت میدان مغناطیسی ، ارائه خوانش در گاوس یا تسلا هستند.بر خلاف شاخص های میدان مکانیکی ، کنتورهای تالار از اجزای الکترونیکی ، افزایش دقت و تطبیق پذیری استفاده می کنند.آنها در نوک پروب یک هادی کوچک یا عنصر نیمه هادی دارند.هنگامی که یک جریان الکتریکی از این عنصر در یک میدان مغناطیسی عبور می کند ، الکترون ها به یک طرف جابجا می شوند و باعث ایجاد اختلاف ولتاژ معروف به ولتاژ سالن می شوند ، پدیده ای که توسط ادوین اچ هال در سال 1879 کشف شد.

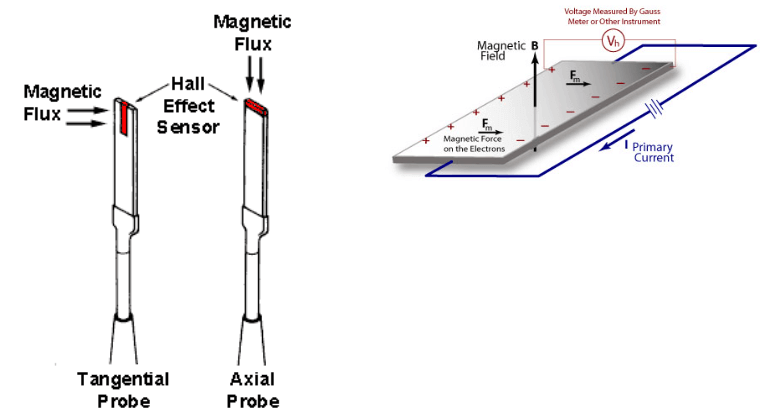

شکل 10: نمودار شماتیک متر از تالار عوارض

رابطه حاکم بر این ولتاژ توسط:

کجا:

• VH ولتاژ سالن است ،

• من جریان کاربردی است ،

• B مؤلفه میدان مغناطیسی عمود است ،

• RH ضریب سالن است ،

• B ضخامت عنصر سالن است.

مترهای تالار با پروب های مختلفی همراه هستند که دارای عناصر سنجش مماس (عرضی) یا محوری هستند.این پروب ها ، که در اندازه های مختلف موجود است ، برای محدوده اندازه گیری خاص تنظیم شده اند و امکان انعطاف پذیری در سناریوهای مختلف را فراهم می کنند.قرائت دقیق به موقعیت صحیح کاوشگر بستگی دارد ، با خطوط مغناطیسی نیرو که از ابعاد اصلی عنصر سنجش در یک زاویه مناسب برخورد می کند.تطبیق پذیری کنتورهای تالار ، آنها را برای طیف گسترده ای از برنامه ها ، از تولید صنعتی گرفته تا تحقیقات علمی مناسب می کند.خواندن دیجیتالی و سازگاری آنها با سایر سیستم های دیجیتال باعث افزایش کاربرد آنها در محیط های خودکار مدرن می شود.با تسلط بر قرار دادن کاوشگر و فیزیک اثر تالار ، کاربران می توانند از این ابزارهای پیشرفته برای اندازه گیری دقیق میدان مغناطیسی بهره برداری کنند.

میدان های مغناطیسی طولی

میدان های مغناطیسی طولی در مؤلفه هایی ایجاد می شوند که بسیار طولانی تر از گسترده هستند.این کار معمولاً با قرار دادن مؤلفه به طول در یک میدان مغناطیسی متمرکز در یک سیم پیچ یا سولنوئید ، معروف به "شات سیم پیچ" انجام می شود.در داخل مؤلفه ، خطوط شار مغناطیسی مستقیم هستند و از یک انتهای به سمت دیگر حرکت می کنند ، اگرچه برخی از شار از بین می رود.نمودار این را در دو بعد نشان می دهد ، اما خطوط شار در واقع سه بعدی هستند.مواد فرومغناطیسی به دلیل نفوذپذیری بالاتر ، چگالی خط شار بسیار بالاتر دارند.

از آنجا که شار ماده را در انتهای آن ترک می کند و وارد هوا می شود ، از آنجا که هوا نمی تواند به عنوان بسیاری از خطوط شار در هر واحد واحد پشتیبانی کند ، پخش می شود.این گسترش باعث می شود برخی از خطوط شار از طرفین مؤلفه خارج شوند.هنگامی که یک مؤلفه به طور کامل در طول طول آن مغناطیس می شود ، از دست دادن شار حداقل است و در نتیجه تراکم شار یکنواخت ایجاد می شود.هنگام انجام آزمایش های غیر مخرب (NDT) ، یکنواختی در جایی که نقص های عمود بر خطوط شار باعث ایجاد یک میدان نشت قابل تشخیص در سطح می شود ، اهمیت دارد.

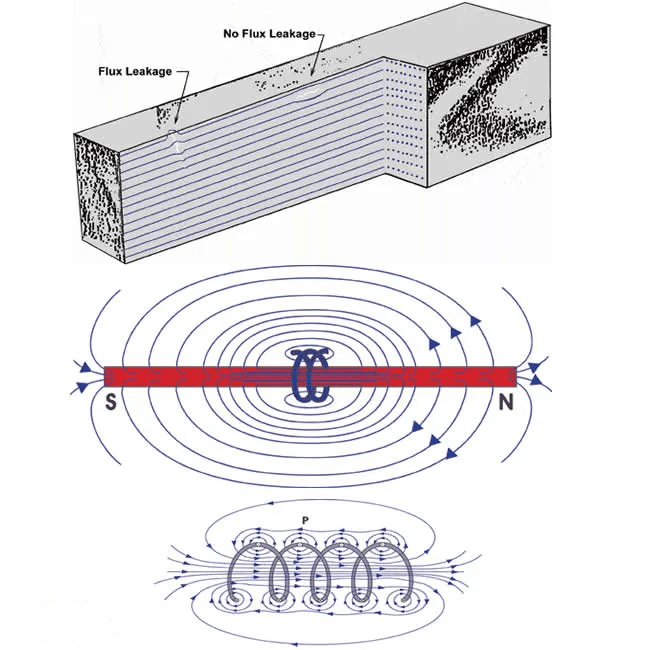

شکل 11: میدان مغناطیسی طولی

با این حال ، استفاده از یک solenoid برای مغناطش یک جزء می تواند تنها بخشی از آن به شدت مغناطیسی شود.ناحیه درون سولنوئید و حاشیه کوچکی از هر طرف مغناطیسی خواهد شد ، در حالی که فراتر از این ، خطوط شار جزء را ترک می کنند و به قطب های سولنوئید باز می گردند.این امر به این دلیل است که نیروی مغناطیس با فاصله از سولنوئید تضعیف می شود و دامنه های مغناطیسی را فقط در داخل و نزدیک آن تراز می کند.قسمت غیرمترقبه ای از مؤلفه نمی تواند به اندازه بخش مغناطیسی از شار پشتیبانی کند و مقداری شار را از مؤلفه بیرون می آورد.برای بازرسی کامل اجزای طولانی ، آنها باید در چندین مکان در طول طول خود مغناطیسی و مورد بازرسی قرار گیرند.

میدان های مغناطیسی دایره ای

هنگامی که یک جریان الکتریکی از طریق یک هادی جامد جریان می یابد ، یک میدان مغناطیسی در اطراف هادی ایجاد می کند.توزیع و شدت این میدان به چندین عامل بستگی دارد.در مرکز هادی ، قدرت میدان صفر است و به حداکثر سطح می رسد.برای یک جریان ثابت ، با افزایش شعاع هادی ، مقاومت میدان سطح کاهش می یابد ، اگرچه یک هادی بزرگتر می تواند جریان بیشتری را به همراه داشته باشد.در خارج از هادی ، مقاومت میدان به طور مستقیم با جریان متناسب است ، در حالی که در داخل ، به جریان ، نفوذپذیری مغناطیسی مواد و موقعیت آن بر روی منحنی B-H بستگی دارد.قدرت میدان در خارج از هادی با فاصله کاهش می یابد.

در یک هادی غیر مغناطیسی که دارای جریان مستقیم (DC) است ، قدرت میدان داخلی از صفر در مرکز به حداکثر در سطح بالا می رود ، در حالی که مقاومت میدان خارجی با فاصله از سطح کاهش می یابد.در مواد مغناطیسی ، مقاومت میدان داخلی به دلیل نفوذپذیری مواد بیشتر است.اگر شعاع جریان و هادی یکسان باشد ، مقاومت میدان خارجی برای هر دو ماده یکسان است.

با جریان متناوب (AC) ، مقاومت میدان داخلی نیز از صفر در مرکز به حداکثر در سطح بالا می رود اما در یک لایه نازک در نزدیکی سطح ، معروف به "اثر پوست" متمرکز می شود.میدان خارجی با فاصله ، مشابه DC کاهش می یابد.در هادی های دایره ای توخالی ، هیچ میدان مغناطیسی در ناحیه خالی وجود ندارد.قدرت میدان از صفر در دیوار داخلی شروع می شود و حداکثر در دیوار بیرونی می رسد.مانند هادی های جامد ، مواد مغناطیسی به دلیل نفوذپذیری آنها ، قدرت میدان بیشتری را نشان می دهند و میدان خارجی با فاصله از سطح کاهش می یابد.

در هادی های توخالی حامل AC ، اثر پوست میدان مغناطیسی را در قطر بیرونی متمرکز می کند.قدرت میدان در سطح داخلی یک هادی توخالی بسیار کم است که یک میدان مغناطیسی دایره ای با مغناطش مستقیم ایجاد شود.بنابراین ، روش مستقیم برای بازرسی دیواره قطر داخلی (ID) یک جزء توخالی برای نقص های کم عمق توصیه نمی شود.قدرت میدان به سرعت از ID به بیرون افزایش می یابد و نقص های عمیق تر قابل تشخیص است.

یک روش بهتر برای مغناطیس اجزای توخالی برای بازرسی هر دو سطح ID و قطر خارج (OD) استفاده از یک هادی مرکزی است.عبور از جریان از طریق یک هادی مرکزی غیر مغناطیسی ، مانند نوار مس ، یک میدان مغناطیسی قوی تر در سطح ID یک لوله مغناطیسی ایجاد می کند در حالی که هنوز هم برای تشخیص نقص در سطح OD ، قدرت میدان کافی را حفظ می کند.

شکل 12: میدان مغناطیسی دایره ای

میدان های مغناطیسی در اطراف هادی ها

هنگامی که یک جریان الکتریکی از طریق یک هادی جریان می یابد ، یک میدان مغناطیسی در اطراف آن شکل می گیرد.این پدیده را می توان با استفاده از پرونده های آهن روی مقوا با یک هادی عمودی که از آن عبور می کند ، نشان داد.بدون جریان ، هیچ میدان مغناطیسی وجود ندارد ، اما با جریان ، پرونده ها در حلقه های متمرکز در اطراف هادی ترتیب می دهند.جهت میدان مغناطیسی در اطراف یک هادی حامل جریان می تواند با استفاده از قطب نما مغناطیسی مورد بررسی قرار گیرد.بسته به جهت جریان ، سوزن های قطب نما مطابق با جهت عقربه های ساعت یا خلاف جهت عقربه های ساعت تراز می شوند.قانون پیچ دست راست و قانون دست راست روشهای بصری برای تعیین جهت شار مغناطیسی در اطراف یک هادی ارائه می دهد.هنگامی که دو هادی جریان را در جهت های مخالف حمل می کنند ، میدان های مغناطیسی آنها با یکدیگر مخالف هستند و یک نیروی دافع ایجاد می کنند.اگر جریان ها در همان جهت جریان داشته باشند ، میدان های مغناطیسی با هم ترکیب می شوند و یک نیروی جذاب را بر روی هادی ها اعمال می کنند.

هنگامی که یک سیم دارای جریان است ، خطوط میدان مغناطیسی در اطراف آن حلقه های تقریباً کاملی تشکیل می دهند.این محافل ، با محوریت سیم ، نشان می دهد که چگونه میدان مغناطیسی از سیم پخش می شود.هرچه بیشتر از سیم بروید ، میدان مغناطیسی ضعیف تر می شود.اگر سیم یک حلقه تشکیل دهد ، با حرکت به سمت مرکز حلقه ، دایره ها بزرگتر می شوند.این بدان معنی است که میدان مغناطیسی بیشتر گسترش می یابد.در نزدیکی مرکز ، این دایره ها به خطوط مستقیم و موازی تغییر می کنند و نشان می دهد که میدان مغناطیسی در اینجا یکنواخت است.این یکنواختی محاسبه و استفاده از میدان مغناطیسی در فناوری و علم را آسان تر می کند.

شکل 13: جریان حامل میدان مغناطیسی

در مرکز حلقه ، میدان مغناطیسی تقریباً در همه جا همان استحکام است.این زمینه حتی برای مواردی مانند دستگاه های MRI مناسب است ، جایی که یک میدان مغناطیسی پایدار برای تصویربرداری دقیق ضروری است.همچنین یک منطقه پایدار برای آزمایش هایی که به یک میدان مغناطیسی قابل پیش بینی بستگی دارد فراهم می کند.استحکام میدان مغناطیسی در مرکز حلقه بستگی به جریان جریان از طریق سیم دارد.جریان بیشتر به معنای یک میدان مغناطیسی قوی تر است.اگر حلقه بزرگتر باشد ، قدرت میدان مغناطیسی قوی تر است.

میدان های مغناطیسی در اطراف کویل ها

عبور از یک جریان از طریق یک سیم پیچ ، حتی با یک چرخش ، یک شار مغناطیسی را از طریق مرکز سیم پیچ ایجاد می کند و به آن قطب های شمالی و جنوبی مانند یک آهنربای کوچک می دهد.هنگامی که سیم پیچ چندین چرخش دارد و یک سولنوئید را تشکیل می دهد ، میدان های مغناطیسی فردی به هم پیوند می خورند و یک میدان یکپارچه شبیه به یک آهنربای نوار ایجاد می کنند.قانون دست راست می تواند جهت شار را در یک برقی تعیین کند ، جایی که جهت جریان جریان و شار مغناطیسی به هم پیوسته است.

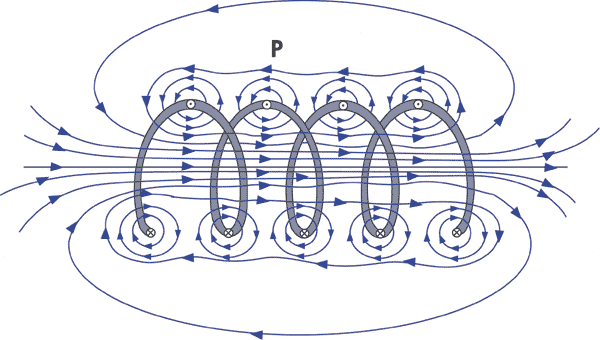

شکل 14: میدان های مغناطیسی در اطراف کویل ها

هنگامی که برق از طریق سیم حرکت می کند ، یک میدان مغناطیسی دایره ای در اطراف آن ایجاد می کند.این ایده اصلی در الکترومغناطیسی به عنوان میدان مغناطیسی از یک هادی حامل جریان شناخته می شود.شما می توانید جهت این میدان مغناطیسی را با استفاده از قانون سمت راست مشخص کنید: اگر انگشت شست راست خود را در جهت جریان قرار دهید ، انگشتان شما در جهت میدان مغناطیسی پیچ می شوند.این میدان می تواند اثرات قابل توجهی مانند حرکت سوزن یک قطب نما مغناطیسی ایجاد کند و نشان دهد که چگونه جریان های الکتریکی و میدان های مغناطیسی در تعامل هستند.

قدرت میدان مغناطیسی به دو عامل اصلی بستگی دارد: تا کجا از سیم فاصله دارید و جریان چقدر قوی است.این زمینه وقتی به سیم نزدیکتر می شوید قوی تر است و با افزایش جریان قوی تر می شود.این نشان می دهد که قدرت میدان مغناطیسی مستقیماً با جریان مرتبط است.

سیم پیچ سیم (solenoid)

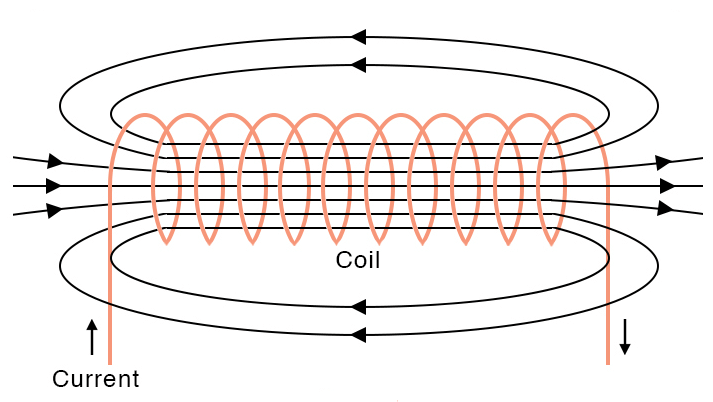

شکل 15: میدان مغناطیسی سولنوئید

یک سیم پیچ سیم پیچ سیم است که باعث می شود میدان مغناطیسی هنگام جریان برق از طریق آن قوی تر شود.این سولنوئید با پیچیدن سیم به شکل مارپیچی ساخته می شود و یک میدان مغناطیسی مانند یک آهنربای نوار ایجاد می کند.در داخل سولنوئید ، میدان مغناطیسی قوی است و حتی به این دلیل که مزارع کوچک از هر سیم پیچ اضافه می کنند.شما می توانید از قانون دست راست برای یافتن جهت میدان مغناطیسی Solenoid استفاده کنید: اگر انگشتان دست شما به سمت جریان حرکت می کنند ، انگشت شست شما به قطب شمالی الکترومغناطیس اشاره می کند.

میدان مغناطیسی یک solenoid شبیه به یک آهنربای نوار است و هنگام معکوس جریان ، جهت را تغییر می دهد و نشان می دهد که چگونه می توان زمینه های الکترومغناطیسی را تغییر داد.فرمول میدان مغناطیسی داخل یک سولنوئید B = μ₀NI است ، جایی که n تعداد سیم پیچ در طول واحد و من جریان است.این فرمول نشان می دهد که اضافه کردن سیم پیچ بیشتر یا افزایش جریان باعث می شود میدان مغناطیسی قوی تر شود.Solenoids در دستگاه ها ، اسکنرهای MRI و آزمایش های فیزیک استفاده می شود زیرا زمینه های مغناطیسی قوی و یکنواخت ایجاد می کنند.

هادی حامل فعلی به یک سیم پیچ شکل می گیرد

شکل 16: تأثیر چرخش یک سیم پیچ حامل جریان در یک میدان مغناطیسی

هنگامی که یک سیم حامل جریان به یک حلقه یا سری حلقه ها شکل می گیرد ، یک میدان مغناطیسی منحصر به فرد ایجاد می کند.این میدان از مرکز سیم پیچ عبور می کند و به دور خارج می چرخد.مزارع از هر حلقه برای ایجاد یک میدان متمرکز در امتداد مرکز سیم پیچ ترکیب می شوند.در سیم پیچ های زخم محکم ، این باعث می شود میدان مغناطیسی در داخل بسیار یکنواخت باشد.قدرت این زمینه به جریان و تعداد حلقه ها بستگی دارد.حلقه های بیشتر این میدان را قوی تر می کنند ، به همین دلیل کویل های طولانی و مستقیم (solenoids) در ایجاد زمینه های یکنواخت و یکنواخت مانند یک آهنربای نوار مؤثر هستند.

میدان مغناطیسی قوی و یکنواخت در داخل یک برقی برای مواد مغناطیسی مفید است و در مدارهای الکتریکی ، ترانسفورماتورها و سایر دستگاه ها استفاده می شود.میدان مغناطیسی خارج از سیم پیچ ضعیف است ، که برای مغناطش مفید نیست.این نشان دهنده اهمیت میدان داخلی Solenoid برای مصارف عملی است.سولنوئیدها همچنین در شتاب دهنده ها و سنسورهای ذرات مورد استفاده قرار می گیرند و طیف گسترده ای از برنامه های کاربردی آنها در فناوری و علم را نشان می دهند.

تنظیم یک میدان مغناطیسی

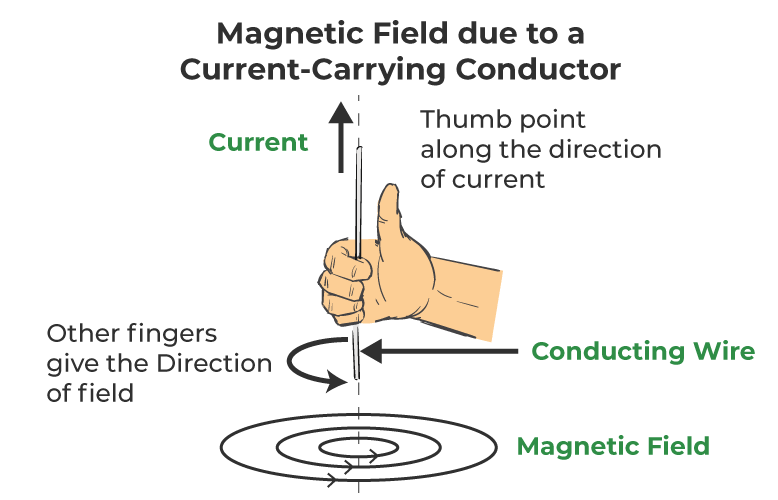

میدان های مغناطیسی هر زمان که جریان الکتریکی از طریق سیم یا سیم پیچ جریان یابد ، ایجاد می شوند.قانون دست راست به تعیین جهت میدان مغناطیسی کمک می کند: انگشت شست راست خود را در جهت جریان قرار دهید و انگشتان شما در جهت خطوط میدان مغناطیسی پیچیده می شوند.

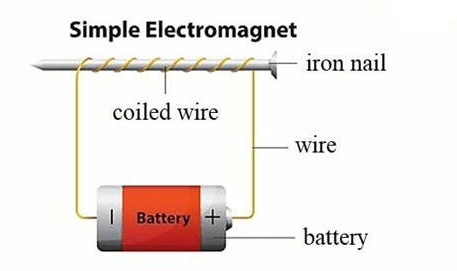

برای ایجاد یک میدان مغناطیسی قوی ، باید از الکترومغناطیسی استفاده کنید.یک الکترومغناطیس یک جریان الکتریکی را با یک ماده مغناطیسی ، معمولاً آهن ، ترکیب می کند تا اثر مغناطیسی را تقویت کند.این در بسیاری از موارد ، از دستگاه های کوچک گرفته تا ماشین های بزرگ که اشیاء فلزی سنگین را بالا می برند ، استفاده می شود.استحکام میدان مغناطیسی بستگی به این دارد که چند بار سیم در اطراف هسته ، میزان جریان الکتریکی و خواص سیم و مواد هسته پیچیده شود.

با انتخاب یک تکه آهن ، مانند میله ای که شش تا هشت اینچ طول دارد ، مانند ناخن بزرگ شروع کنید.اندازه میله آهنی بسته به آنچه شما به الکترومغناطیس نیاز دارید می تواند متفاوت باشد.پس از داشتن هسته ، آن را محکم با سیم مغناطیسی از یک انتهای به طرف دیگر بپیچید.سیم باید از نزدیک و ایمن پیچیده شود ، با این که برخی از سیم ها در هر انتها برای اتصالات از بین رفته اند.سیم را محکم به میله بچسبانید.

قبل از اتصال الکترومغناطیس به منبع تغذیه ، عایق را از آخرین اینچ از هر انتهای سیم جدا کنید.عایق را با یک سبک تر گرم کنید یا مطابقت دهید تا به اندازه کافی نرم شود تا از بین برود ، سپس هرگونه باقیمانده را با یک پارچه برای اتصال الکتریکی خوب تمیز کنید.سیم های در معرض انتهای آن را به باتری فانوس وصل کنید.این تنظیم اجازه می دهد تا جریان از طریق سیم جریان یابد و یک میدان مغناطیسی در اطراف هسته آهن ایجاد کند و اصول اولیه الکترومغناطیسی را در ساخت یک میدان مغناطیسی قوی نشان دهد.

دو روش اصلی برای ایجاد زمینه های مغناطیسی قوی وجود دارد.اولین مورد استفاده از یک solenoid ، سیم پیچ سیم است که هنگام جریان الکتریکی از طریق آن ، میدان مغناطیسی ایجاد می کند.راه دوم قرار دادن یک هسته آهنی در داخل سولنوئید است که باعث می شود میدان مغناطیسی با کاهش مقاومت مغناطیسی بسیار قوی تر شود.هسته آهن محدودیتی دارد که چقدر قوی می تواند میدان مغناطیسی را که به عنوان اشباع شناخته می شود ، بسازد.پس از رسیدن به این نقطه ، نمی تواند میدان را قوی تر کند.این خاصیت خود آهن است و حتی با تحقیقات مداوم ، یافتن مطالبی که می تواند از ارزش اشباع آهن پیشی بگیرد بعید است.بنابراین ، قدرت میدان مغناطیسی با خواص هسته آهن محدود است و راه حل های جدید فراتر از این محدودیت ها است.

کاربردهای میدان مغناطیسی

میدان های مغناطیسی کاربردهای بی شماری از جمله تولید برق ، تصویربرداری پزشکی و حمل و نقل دارند.آنها بخش اصلی عملیات دستگاه MRI و قطار قطار هستند.آهنربا داده ها را در هارد دیسک ها و کارت های اعتباری ذخیره می کند و در فناوری مدرن نقش دارد.میدان مغناطیسی زمین ما را از تابش مضر کیهانی محافظت می کند و اهمیت آن را برای زندگی برجسته می کند.کاربردهای گسترده از میدان های مغناطیسی اهمیت آنها را در زندگی روزمره و تلاشهای علمی پیشرفته تأکید می کند.

پایان

زمینه های مغناطیسی در بسیاری از زمینه های علمی و فناوری ، از اصول اساسی رفتار الکترونی در مواد گرفته تا مصارف پیشرفته در تصویربرداری پزشکی و ذخیره داده ها مفید هستند.دستکاری دقیق و اندازه گیری مزارع مغناطیسی منجر به پیشرفت های اساسی از جمله توسعه دستگاه های الکترولومینسانس ، تولید برق کارآمد و سیستم های حمل و نقل پیشرفته شده است.مطالعه میدان های مغناطیسی در اطراف هادی ها و کویل ها بینش هایی در مورد الکترومغناطیسی فراهم می کند و امکان ایجاد دستگاه هایی با خاصیت مغناطیسی قابل پیش بینی و قابل کنترل را فراهم می کند.تکنیک هایی مانند قانون دست راست و اصول القاء برای طراحی و بهینه سازی این دستگاه ها مفید هستند.روشهای تولید زمینه های مغناطیسی قوی ، مانند استفاده از سولنوئیدها و هسته های آهن ، نوآوری مداوم در فناوری الکترومغناطیسی را نشان می دهد.کاربردهای میدان مغناطیسی فراتر از کاربردهای صنعتی و فناوری است و اهمیت آنها در زندگی روزمره و تحقیقات علمی را برجسته می کند.شناخت زمینه های مغناطیسی نه تنها دانش علمی را پیشرفت می کند بلکه باعث نوآوری در بسیاری از زمینه ها می شود و اهمیت تسلط بر پدیده های الکترومغناطیسی را نشان می دهد.

سوالات متداول [سؤالات متداول]

1. میدان مغناطیسی اطراف سیم پیچ را چگونه توصیف می کنید؟

میدان مغناطیسی در اطراف یک سیم پیچ ، همچنین به عنوان یک solenoid شناخته می شود ، شبیه به میدان یک آهنربای نوار است.در داخل سیم پیچ ، خطوط میدان مغناطیسی موازی ، متراکم و یکنواخت قرار دارند و نشانگر یک میدان قوی و یکنواخت هستند.در خارج از سیم پیچ ، خطوط میدان مغناطیسی پخش شده و از یک انتهای سیم پیچ به طرف دیگر حلقه می شوند و حلقه های بسته را تشکیل می دهند.جهت خطوط میدان با جهت جریان جریان از طریق سیم پیچ ، به دنبال قانون دست راست تعیین می شود.

2. میدان مغناطیسی اطراف هادی چیست؟

هنگامی که جریان از طریق یک هادی مستقیم جریان می یابد ، یک میدان مغناطیسی در اطراف آن ایجاد می کند.این زمینه حلقه های متمرکز در اطراف هادی را تشکیل می دهد ، با جهت خطوط میدانی که توسط قانون دست راست داده شده است: اگر هادی را با دست راست خود درک کنید تا انگشت شست شما در جهت جریان باشد ، انگشتان شما در آن پیچیده می شوندجهت میدان مغناطیسی.با دور شدن از هادی ، قدرت میدان مغناطیسی کاهش می یابد.

3. چه عواملی باعث ایجاد میدان مغناطیسی در اطراف یک هادی می شود؟

یک میدان مغناطیسی به دلیل حرکت بارهای الکتریکی (جریان) در اطراف یک هادی شکل می گیرد.هنگامی که الکترون ها از طریق یک هادی حرکت می کنند ، یک میدان مغناطیسی عمود بر جهت حرکت خود تولید می کنند.این یک نتیجه مستقیم از قانون مداری Ampère است ، که زمینه مغناطیسی را در اطراف یک هادی به جریان الکتریکی می گذراند که از آن عبور می کند.

4- اگر یک آهنربا را به سیم پیچ سیم منتقل کنید ، چه اتفاقی می افتد؟

هنگامی که یک آهنربا به یک سیم پیچ سیم منتقل می شود ، یک نیروی الکتروموتور (EMF) را در سیم پیچ القا می کند و جریان الکتریکی را ایجاد می کند.این پدیده به عنوان القاء الکترومغناطیسی شناخته می شود که توسط مایکل فارادی کشف شده است.جهت جریان القایی به جهت حرکت آهنربا و جهت گیری میدان مغناطیسی بستگی دارد.اگر آهنربا سریعتر جابجا شود یا میدان مغناطیسی قوی تری داشته باشد ، EMF و جریان ناشی از آن قوی تر خواهد بود.

5- الگوی میدان مغناطیسی در اطراف یک هادی چیست؟

الگوی میدان مغناطیسی در اطراف یک هادی مستقیم که دارای جریان است ، توسط محافل متمرکز متمرکز بر روی هادی مشخص می شود.اگر هادی به یک حلقه خم شود ، خطوط میدان الگوهای پیچیده تری تشکیل می دهند ، در حالی که میدان داخل حلقه قوی تر و متمرکز تر است.برای یک solenoid ، میدان داخل یکنواخت و موازی است ، در حالی که در خارج از آن شبیه میدان یک آهنربای نوار است.

6. چگونه می توان میدان مغناطیسی اطراف سیم پیچ را قوی تر کرد؟

برای اینکه میدان مغناطیسی در اطراف یک سیم پیچ قوی تر شود ، می توانید:

جریان جریان را از طریق سیم پیچ افزایش دهید.

نوبت های بیشتری را به سیم پیچ اضافه کنید و تعداد حلقه ها را افزایش دهید.

یک هسته فرومغناطیسی مانند آهن را در داخل سیم پیچ وارد کنید تا میدان مغناطیسی به دلیل نفوذپذیری مغناطیسی بالای هسته تقویت شود.

7. میدان مغناطیسی کجاست؟

میدان مغناطیسی در داخل یک سیم پیچ ، به ویژه در نزدیکی مرکز ، که در آن خطوط میدان بیشتر متمرکز و یکنواخت موازی هستند ، قوی ترین است.در یک آهنربای نوار ، میدان مغناطیسی در قطب ها قوی ترین است ، جایی که خطوط میدان همگرا می شوند و چگالی میدان بالاترین است.
