بیاموزید که چگونه IC 7812 می تواند تنظیم ولتاژ را در مدار شما ساده کند

IC 7812 یک تنظیم کننده ولتاژ ساده و قابل اعتماد است که یک خروجی 12 ولت پایدار را برای طیف گسترده ای از مدارهای الکترونیکی فراهم می کند.استفاده از آن آسان است و برای حفظ ولتاژ ثابت به اجزای اضافی احتیاج ندارد.در این مقاله شما را از طریق ویژگی ها ، تنظیم مدار ، مزایا و برنامه های کاربردی 7812 IC طی می کند و یک راهنمای کامل برای هر کسی که به دنبال استفاده از آن در پروژه های خود است ، ارائه می دهد.

کاتالوگ

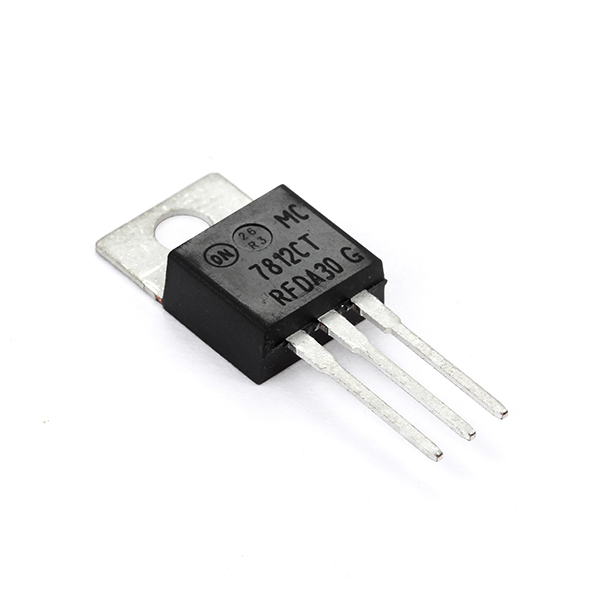

7812 IC چیست؟

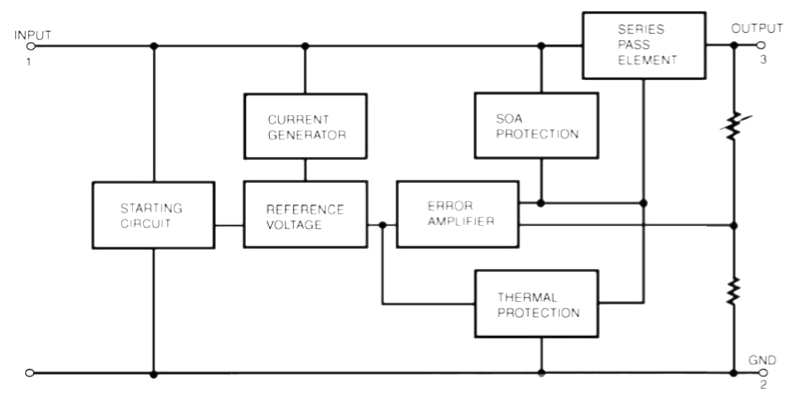

در 7812 تنظیم کننده ولتاژ یک تنظیم کننده ولتاژ خطی خود تنظیم کننده مدار یکپارچه (IC) از خانواده تنظیم کننده ولتاژ 78xx است.این یک خروجی 12 ولت ثابت را فراهم می کند و هم مقرون به صرفه و سهولت استفاده را ارائه می دهد.به عنوان یک تنظیم کننده ولتاژ مثبت ، یک خروجی 12 ولت ثابت نسبت به یک زمین مشترک ایجاد می کند.

در مدارهایی که به ولتاژ مثبت و منفی نیاز دارند ، 7812 می تواند با 7912 IC از خانواده 79xx جفت شود.

بسته های سطح 220 ، به 3 ، به 92 و سطح سطح موجود ، IC 7812 بهینه عمل می کند که ولتاژ ورودی حداقل 2.5 ولت بالاتر از خروجی (حداقل 14.5 ولت) باشد ، به طور معمول جریان 1 را ترسیم می کندبه 1.5 آمپر ، اگرچه ولتاژ خاص و نیازهای فعلی ممکن است با بسته های مختلف IC متفاوت باشد.

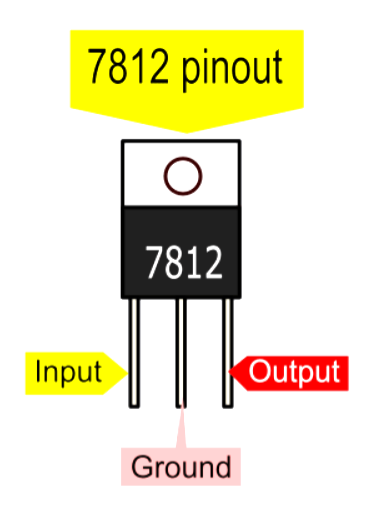

7812 Pinout

پیکربندی پین

IC 7812 در یک بسته 3 پین قرار دارد که در آن پین ها برای اتصالات ورودی ، خروجی و زمینی تعیین می شوند.Pinout به شرح زیر است:

شماره پین	نوع پین	توضیحات پین
1	در	ولتاژ ورودی مثبت
2	GND	زمین
3	خارج	ولتاژ خروجی مثبت

ویژگی ها و مشخصات

در اینجا ویژگی ها و مشخصات کلیدی 7812 IC آورده شده است:

پارامتر	ارزش
دامنه ولتاژ ورودی	14.5 ولت تا 27 ولت DC
دامنه ولتاژ خروجی	11.75 ولت تا 12.25 ولت DC
جریان خروجی معمولی	1a
ظرفیت جریان اوج	2.2a
ولتاژ ترک تحصیل	2 ولت
نوع بسته بندی	به سال 220

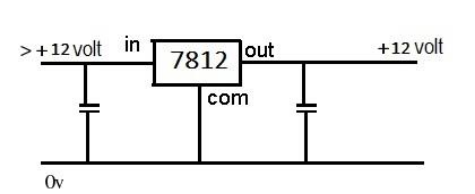

مدار تنظیم کننده ولتاژ 7812

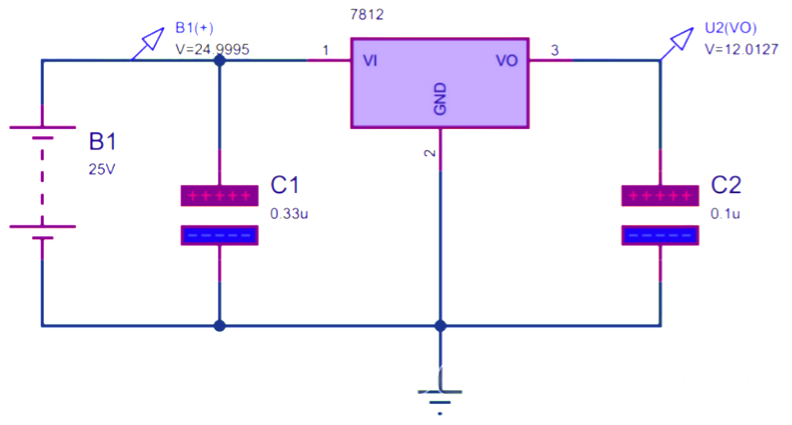

مدار کاربردی معمولی

در این تنظیم معمولی ، تنظیم کننده ولتاژ 7812 ولتاژ ورودی (معمولاً در حدود 25 ولت) را می گیرد و یک 12 ولت ثابت را خروجی می کند.این تنظیم اغلب شامل یک منبع تغذیه ، دو خازن و خود 7812 IC است.ولتاژ ورودی به 7812 تغذیه می شود ، که سپس آن را به یک خروجی 12 ولت پایدار تنظیم می کند.

نقش خازن ها در این مدار اطمینان از جریان ولتاژ صاف و جلوگیری از هرگونه سر و صدا یا تداخل در عملکرد تنظیم کننده است.خازن ها در فیلتر کردن و تثبیت ولتاژهای ورودی و خروجی کمک می کنند ، و اطمینان حاصل می کنند که 7812 به درستی کار می کند.

هنگامی که خروجی را با یک مولتی متر اندازه گیری می کنید ، بدون در نظر گرفتن نوسانات جزئی در ولتاژ ورودی ، باید 12 ولت ثابت را ببینید.این خروجی پایدار برای مدارهایی که به یک منبع 12 ولت قابل اعتماد نیاز دارند ، مانند نیرو دادن موتورهای کوچک ، سنسورها یا میکروکنترلرها ضروری است.

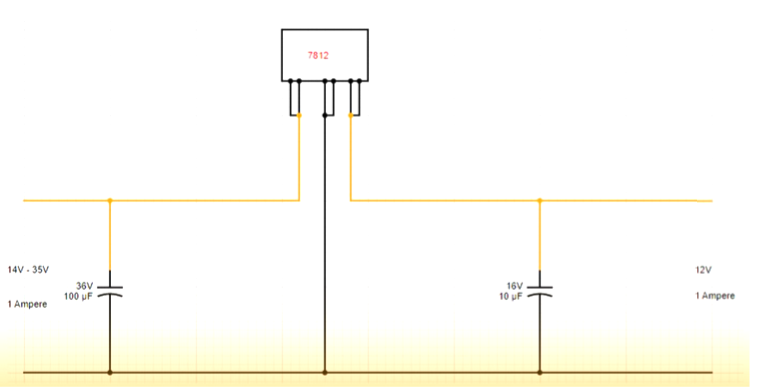

نمودار مدار

اجزای مورد نیاز

• منبع تغذیه (14 تا 35 ولت DC در 1A)

منبع تغذیه ولتاژ ورودی را برای IC 7812 فراهم می کند.این ولتاژ DC بین 14 ولت با حداقل 1A جریان را تأمین می کند.این تضمین می کند که 7812 دارای یک صندلی کافی برای تولید 12 ولت پایدار است.

• خازن ها (10 میکرومتر/16 ولت و 100μF/36V)

خازن 10 میکرومتر/16 ولت خروجی را تثبیت می کند ، در حالی که خازن 100μF/36V ورودی را فیلتر می کند ، باعث کاهش نویز و اطمینان از عملکرد صاف 7812 می شود.

• 7812 IC

7812 IC تنظیم کننده ولتاژ است که ولتاژ ورودی را به یک خروجی 12 ولت پایدار منتقل می کند.دارای سه پین ​​است: ورودی ، زمین و خروجی.

• آهن لحیم کاری و سیمهای اتصال

برای اتصال قطعات ، آهن لحیم کاری لازم است و از سیم های اتصال برای پیوند دادن عناصر مدار به یکدیگر استفاده می شود.

• تخته نان یا veroboard

یک تخته نان برای آزمایش و نمونه سازی بدون لحیم کاری استفاده می شود ، در حالی که Veroboard برای تنظیمات دائمی تر و لحیم کاری استفاده می شود.

توضیح مدار

برای تنظیم تنظیم کننده ولتاژ 7812 در مدار خود ، این مراحل ساده را دنبال کنید:

با اتصال پین 1 از 7812 IC به ولتاژ ورودی مثبت شروع کنید.این پین جایی است که ولتاژ بالاتر ، به طور معمول بین 14 ولت و 35 ولت ، وارد IC می شود.پین 1 ولتاژ ورودی را دریافت می کند که به 12 ولت پایدار تنظیم می شود.

بعد ، پین 2 را به زمین مدار وصل کنید.پین 2 پین زمین مشترک است که ولتاژ ورودی را به خروجی وصل می کند و به IC اجازه می دهد مدار را تکمیل کرده و ولتاژ را به درستی تنظیم کند.این پین برای جریان جریان جریان و مناسب سیستم ضروری است.

اکنون ، باید یک خازن 100 میکرومتر را بین پین های 1 و 2 (پین های ورودی و زمین) اضافه کنید.این خازن به فیلتر هرگونه نویز یا نوسانات در ولتاژ دریافتی کمک می کند و از منبع پاک کننده تنظیم کننده اطمینان می دهد.این سیگنال ورودی را صاف می کند و به 7812 IC کمک می کند تا به طور مؤثرتری انجام دهد.

در مرحله بعد ، یک خازن 10 میکرومتر را بین پین های 2 و 3 (زمین و خروجی) قرار دهید.این خازن به تثبیت ولتاژ خروجی کمک می کند و اطمینان حاصل می کند که 12 ولت ثابت مانده است.این مانع از هرگونه تغییر موج دار یا ناگهانی در ولتاژ می شود ، که می تواند بر مدار شما تأثیر بگذارد.

پس از اتصال همه چیز ، از یک مولتی متر برای بررسی ولتاژ خروجی در پین 3 استفاده کنید. این تأیید می کند که 7812 به درستی تنظیم ولتاژ و ارائه 12 ولت ثابت است.خواندن مولتی متر باید حدود 12 ولت را نشان دهد ، تأیید می کند که مدار همانطور که انتظار می رود کار می کند.

از دست دادن برق در 7812 IC

تنظیم کننده های ولتاژ خطی ، مانند 7812 IC ، 100 ٪ کارآمد نیستند.آنها به دلیل افت ولتاژ در ترانزیستور گذر داخلی ، گرما ایجاد می کنند.این گرما به طور مستقیم با تفاوت بین ولتاژهای ورودی و خروجی و همچنین جریان جریان از طریق تنظیم کننده مرتبط است.هرچه تفاوت بین ولتاژ ورودی (VIN) و ولتاژ خروجی (VOUT) بزرگتر باشد ، گرمای بیشتری نیز تولید می شود.

فرمول محاسبه اتلاف برق در یک تنظیم کننده خطی ساده است:

اتلاف برق = (vin - vout) × iout

به عنوان مثال ، اگر ولتاژ ورودی 15 ولت باشد و ولتاژ خروجی 12 ولت باشد و قرعه کشی فعلی 1A باشد ، می توانید اتلاف برق را محاسبه کنید:

(15V - 12V) × 1A = 3W

این بدان معنی است که IC 7812 3W قدرت را به عنوان گرما از بین می برد.از آنجا که IC 7812 یک تنظیم کننده خطی است ، این انرژی اضافی را به یک شکل مفید تر تبدیل نمی کند.در عوض ، آن را به گرما تبدیل می کند ، که باید مدیریت شود.

برای جلوگیری از گرمای بیش از حد ، IC 7812 به طور معمول به یک سینک گرما نیاز دارد تا گرمای اضافی را از بین ببرد.بدون سینک گرما ، IC می تواند تا 1-1.25W از اتلاف برق در شرایط عملیاتی عادی کنترل کند.با این حال ، اگر جریان خروجی از 300-350mA فراتر رود ، یا اگر اختلاف ولتاژ بین ورودی و خروجی زیاد باشد ، اضافه کردن یک سینک گرما برای جلوگیری از آسیب یا گرمای بیش از حد ضروری می شود.یک سینک گرما با فراهم کردن سطح سطح بیشتری برای از بین رفتن گرما به هوا ، خنک نگه داشتن IC کمک می کند.

نحوه استفاده از 7812 IC

برای استفاده از IC 7812 در مدار خود ، این مراحل را دنبال کنید تا به درستی آن را وصل کنید:

• پین 1: این پین را به ولتاژ ورودی مثبت (به طور معمول بین 14 ولت و 35 ولت) وصل کنید.این ولتاژ است که 7812 IC تا 12 ولت تنظیم می کند.

• پین 2: این پین زمین است.آن را به زمین مشترک منبع تغذیه و بقیه مدار وصل کنید.

• پین 3: این پین ولتاژ خروجی مثبت را فراهم می کند.پس از تنظیم 7812 ولتاژ ورودی ، خروجی 12 ولت پایدار در اینجا در دسترس خواهد بود.

مهم است که اطمینان حاصل شود که عبور جریان از 7812 از محدودیت های مشخص شده آن تجاوز نمی کند تا از گرمای بیش از حد یا آسیب رساندن به IC جلوگیری شود.اگر منبع تغذیه به طور نادرست متصل شود (قطبیت معکوس) ، IC می تواند به سرعت بیش از حد گرم شود و شکست بخورد.برای جلوگیری از این امر ، می توانید یک دیود اتصال PN را برای محافظت از IC در برابر قطبیت معکوس اضافه کنید.

خازن ها همچنین نقش مهمی در حفظ ولتاژ پایدار دارند.یک خازن 100 میکرومتر را در ورودی و یک خازن 10 میکرومتر در خروجی قرار دهید تا نوسانات به حداقل برسد و از تنظیم ولتاژ صاف و پایدار اطمینان حاصل شود.

مزایای 7812 IC

IC 7812 دارای چندین مزیت است که آن را به یک انتخاب محبوب برای بسیاری از پروژه های الکترونیکی تبدیل می کند.در اینجا مزایای اصلی:

نیازی به اجزای اضافی برای تثبیت خروجی نیست

یکی از مهمترین مزایای IC 7812 این است که برای تثبیت خروجی آن به اجزای خارجی اضافی احتیاج ندارد.پس از اتصال صحیح ، IC به طور خودکار خروجی 12 ولت ثابت را بدون نیاز به فیلتر اضافی یا اجزای تنظیم کننده فراهم می کند.این کار استفاده از آن در مدار شما ساده تر و مقرون به صرفه تر است.

محافظت از جریان بالا

IC 7812 دارای مکانیسم های محافظت داخلی برای جلوگیری از آسیب بیش از حد جریان است.این بدان معنی است که حتی اگر مدار جریان بیشتری از IC را با خیال راحت تهیه کند ، 7812 جریان را به یک سطح امن محدود می کند.این محافظت به جلوگیری از گرمای بیش از حد یا عدم موفقیت IC کمک می کند که باعث افزایش قابلیت اطمینان مدار شما می شود.

سینک حرارتی و اتصال زمین مشترک

IC 7812 با یک سینک گرما و اتصال زمین مشترک برای مدیریت اتلاف گرما طراحی شده است.سینک گرما به جلوگیری از گرم شدن بیش از حد IC در هنگام تنظیم قدرت کمک می کند ، به ویژه هنگامی که بین ولتاژ ورودی و خروجی تفاوت معنی داری وجود دارد.اتصال زمین مشترک تضمین می کند که تنظیم کننده ولتاژ به طور هموار عمل کند و از مسائل احتمالی مانند مدارهای کوتاه جلوگیری می کند.این ویژگی طراحی داخلی به 7812 اجازه می دهد تا حتی در شرایط بار مختلف ، کارآمد و ایمن را اجرا کند.

معادل LM7812

• LM2596

• LTC3780

7812 برنامه کاربردی IC

IC 7812 همه کاره است و می تواند در طیف گسترده ای از برنامه ها استفاده شود.در اینجا برخی از کاربردهای متداول برای تنظیم کننده ولتاژ 7812 آورده شده است:

اتومبیل های کنترل از راه دور

IC 7812 می تواند در خودروهای کنترل از راه دور استفاده شود تا منبع تغذیه ای 12 ولت پایدار برای الکترونیک در داخل باشد.این تضمین می کند که مدارها ولتاژ مداوم دریافت می کنند ، از نقص عملکرد جلوگیری می کنند و طول عمر اجزای آن را گسترش می دهند.

اسباب

در اسباب بازی های مختلف باتری ، از IC 7812 برای تنظیم ولتاژ به اجزای حساس استفاده می شود.این به محافظت از مدارهای داخلی در برابر سنبله های ولتاژ کمک می کند و عملکرد قابل اعتماد را در حین استفاده تضمین می کند.

شارژرهای تلفن

IC 7812 معمولاً در شارژرهای تلفن ، به ویژه مدل های قدیمی یا شارژرهای اساسی یافت می شود ، جایی که به تبدیل ولتاژ ورودی به یک خروجی 12 ولت پایدار کمک می کند و به تلفن اجازه می دهد تا با خیال راحت و کارآمد شارژ شود.

مدارهای توزیع برق

در سیستم های توزیع انرژی بزرگتر ، از 7812 IC برای تنظیم ولتاژ برای قسمت های خاص مدار استفاده می شود ، و اطمینان می دهد که اجزای حساس از 12 ولت ثابت و بدون نوسانات دریافت می کنند.

محدود کننده های فعلی

IC 7812 می تواند به عنوان یک محدود کننده فعلی در برنامه های خاص عمل کند و با محدود کردن میزان جریان جریان برای جلوگیری از آسیب به اجزای ظریف یا سیم کشی ، از مدارها محافظت می کند.

تنظیم عرضه دوگانه

برای مدارهایی که به هر دو ولتاژ مثبت و منفی نیاز دارند ، مانند برخی از تجهیزات صوتی یا مدارهای تقویت کننده عملیاتی ، 7812 IC را می توان در رابطه با سایر تنظیم کننده های ولتاژ استفاده کرد تا از ولتاژ دوتایی پایدار تأمین شود و از عملکرد مناسب سیستم اطمینان حاصل شود.

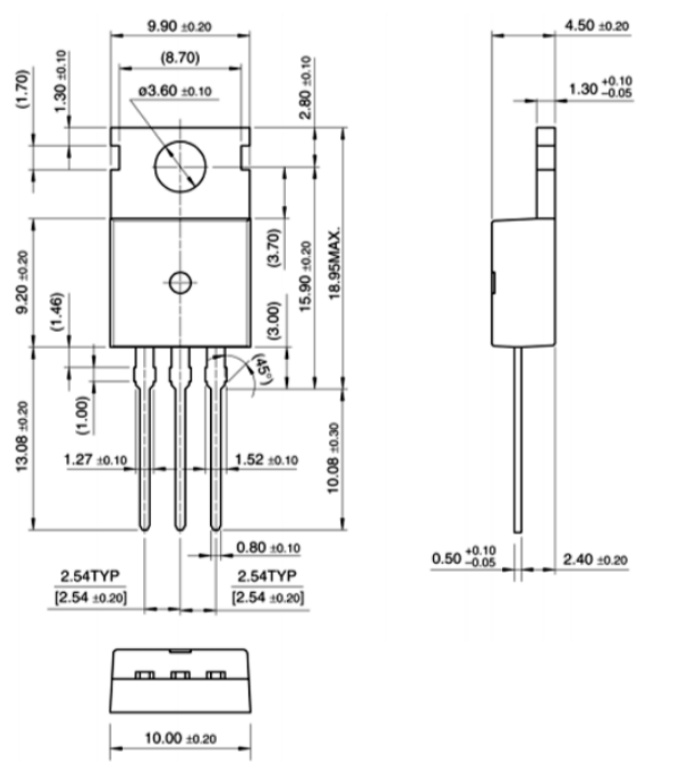

مدل و ابعاد 2D

در اینجا یک نمودار 2D از تنظیم کننده ولتاژ IC وجود دارد که ابعاد آن را در هر دو اینچ و میلی متر نشان می دهد.این اطلاعات برای طراحی ردپاهای سفارشی مفید است و برای چیدمان PCB و مدل سازی CAD مهم است.

پایان

IC 7812 یک تنظیم کننده ولتاژ ساده و قابل اعتماد است که خروجی 12 ولت پایدار را برای مدارهای الکترونیکی شما فراهم می کند.استفاده از آن آسان است ، برای ثبات به اجزای اضافی احتیاج ندارد و از محافظت داخلی در برابر جریان های بالا و گرمای بیش از حد برخوردار است.این که آیا شما در حال کار بر روی یک پروژه سرگرمی هستید یا یک طراحی پیچیده تر ، 7812 یک راه حل مقرون به صرفه و کارآمد برای تنظیم ولتاژ ارائه می دهد.
