چگونه می توان از یک آمپر برای اندازه گیری جریان استفاده کرد؟

اندازه گیری دقیق جریان الکتریکی در زمینه های مهندسی برق و الکترونیک برای درک و عیب یابی مدارهای لازم است.Ammeter ، یک ابزار تخصصی که برای این منظور طراحی شده است ، در هر دو زمینه آموزشی و حرفه ای بهترین است.این مقاله به عنوان یک راهنمای کامل در استفاده از یک آمپر برای اندازه گیری جریان ، پوشش اصول جریان الکتریکی ، مکانیک عملیاتی آممترها و تکنیک های عملی برای اندازه گیری دقیق است.با شروع اصول قانون جریان الکتریکی و اهم ، به اصل کار آممترها پیشرفت می کند و مقاومت کم و اتصال سری آنها را در مدارها برجسته می کند.در این مقاله به بحث در مورد مؤلفه ها و ابزارهای ساخت مدارهای اساسی برقی می پردازیم.مباحث پیشرفته مانند تفاوت بین آممترها و چند متری و مکانیسم های ایمنی مانند فیوز در آمپر نیز مورد بررسی قرار گرفته است تا دانش را در اختیار کاربران قرار دهد تا با اطمینان و مؤثر این ابزارها را کنترل کنند.این مقاله از طریق توضیحات مفصل و نمونه های عملی ، با هدف ارتقاء مهارت شما در اندازه گیری فعلی ، و آن را به یک منبع ارزشمند برای هر کسی که در تشخیص و نگهداری الکتریکی درگیر باشد ، تبدیل می کند.

کاتالوگ

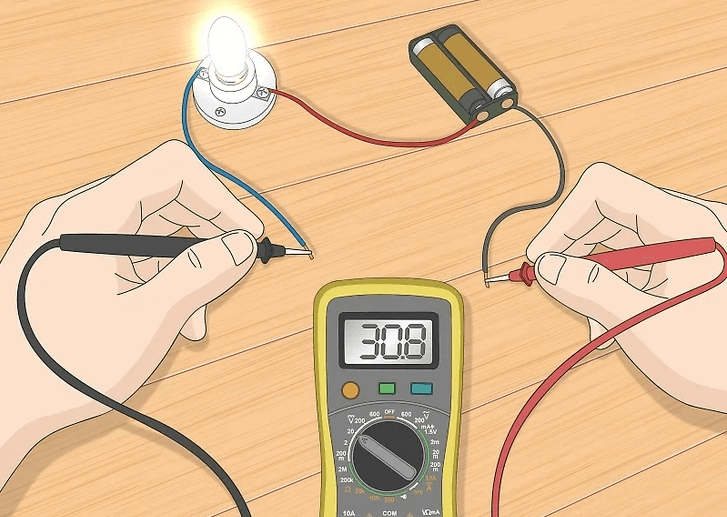

شکل 1: جریان اندازه گیری دیجیتال جریان

درک جریان الکتریکی

جریان الکتریکی حرکت الکترونها از طریق یک مدار است که در آمپر (الف) یا "آمپر" اندازه گیری می شود.این یک ایده اصلی در برق و الکترونیک است و به ما در درک چگونگی کار سیستم های برقی کمک می کند.جریان بخش مهمی از قانون اهم است ، معادله ای که توسط مهندسان برق برای تشخیص و رفع مشکلات استفاده می شود.

قانون Ohm به سادگی به عنوان V = i × r نوشته شده است ، جایی که:

V ولتاژ است ، تفاوت پتانسیل الکتریکی بین دو نقطه در یک مدار.

من فعلی هستم ، سرعتی که الکترون ها از طریق مدار جریان می یابند.

R مقاومت است ، که مدار آن چقدر در جریان جریان مقاومت می کند.

شکل 2: معادله مثلثی قانون اهم

آمپر خواندن و نماد

آمپر ابزاری است که برای اندازه گیری جریان جریان الکتریکی استفاده می شود که در واحدهایی به نام آمپرها اندازه گیری می شود.هنگامی که یک آمپر در یک مدار الکتریکی استفاده می شود ، خواندن در این آمپر ها را برای نشان دادن بزرگی جریان فراهم می کند.در نمودارهای مدار ، یک آمپیتر با حرف "A" که در یک دایره کوچک محصور شده است ، نماد می شود و باعث می شود که آن را به راحتی در درون شماتیک شناسایی کند.این بازنمایی به درک و تجزیه و تحلیل رفتار مدار الکتریکی کمک می کند تا به وضوح نشان دهد که اندازه گیری فعلی در محل انجام می شود.

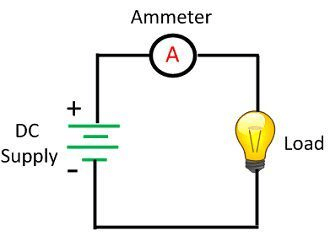

شکل 3: خواندن و نماد آمپر

اصل کار یک آمپر

یک آمپر با داشتن مقاومت بسیار کمی و حداقل واکنش القایی ، جریان را اندازه گیری می کند.این تضمین می کند که رفتار مدار را تغییر نمی دهد و امکان اندازه گیری دقیق جریان را فراهم می کند.مقاومت کم آن به این معنی است که افت ولتاژ در آن کوچک است و جریان جریان را حفظ می کند و خوانش های دقیق را فعال می کند.

آمپر به صورت سری با مدار قرار می گیرد تا کل جریان جریان از طریق آن اندازه گیری شود.در داخل آمپتر ، یک مقاومت کوچک به نام شنت اجازه می دهد تا از جریان آن عبور کند.این یک قطره ولتاژ جزئی متناسب با جریان ایجاد می کند که اندازه گیری آن آسان تر است.با استفاده از قانون اهم (I = V/R) ، آمپر جریان را از این افت ولتاژ محاسبه می کند.

شنت به آمپر اجازه می دهد تا جریان های بزرگ را به طور دقیق و بدون آسیب اندازه گیری کند.افت ولتاژ در سراسر شنت با جریان افزایش می یابد ، که آمپر به یک مقدار قابل خواندن تبدیل می کند.آمپر افت ولتاژ کوچک را در سراسر شنت اندازه گیری می کند ، آن را به جریان تبدیل می کند و آن را نشان می دهد.

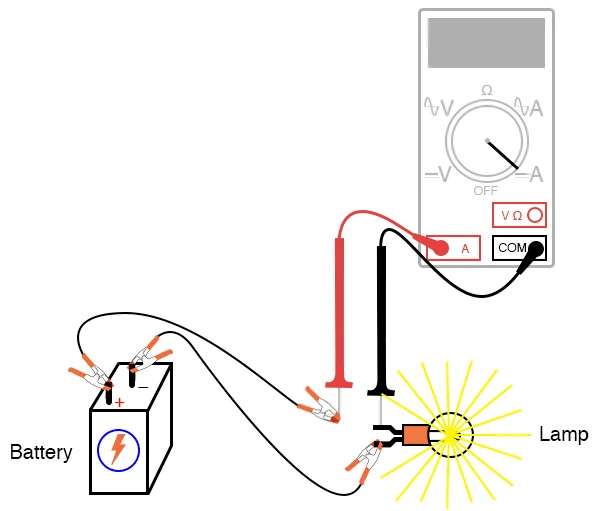

شکل 4: اتصالات پروب تست آمپر برای اندازه گیری جریان

مؤلفه ها و ابزارهای ساخت یک مدار برقی اساسی

در اینجا اجزای ساخت یک مدار برقی اساسی آورده شده است.مواد اصلی عبارتند از:

باتری 6 ولت: منبع تغذیه مدار شما.

لامپ رشته ای 6 ولت: بار برای نشان دادن جریان جریان.

تخته نان: یک سکوی قابل استفاده مجدد برای ساخت مدارها.

نوار ترمینال: برای اتصال و سازماندهی سیم.

سیم های بلوز: برای اتصال اجزای موجود در تخته نان.

این مؤلفه های اساسی مقدمه ای را برای ساخت مدار و اندازه گیری فعلی تسهیل می کند و به شما امکان می دهد بدون نیاز به تجهیزات تخصصی ، بر تسلط بر اصول اصلی و تکنیک های استفاده از آمپول به طور مؤثر تمرکز کنید.

تکنیک هایی برای اندازه گیری دقیق جریان با استفاده از آمار

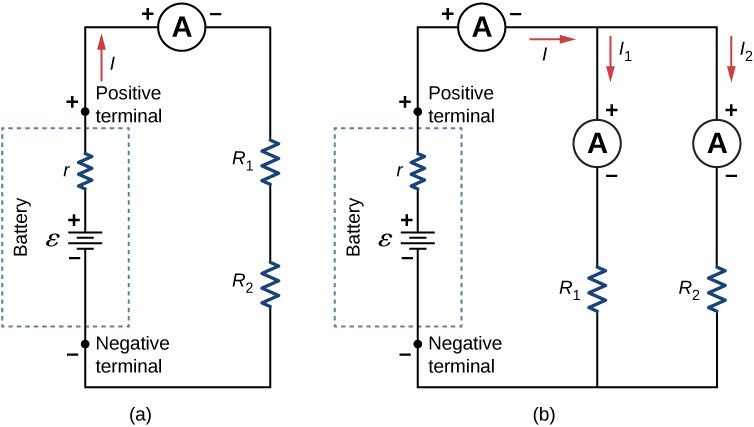

شکل 5: اندازه گیری جریان

(الف) برای اندازه گیری جریان از طریق دو مقاومت متصل به سری به یک باتری ، یک آمپر واحد به صورت سری با دو مقاومت قرار می گیرد.این امر به این دلیل است که جریان از طریق هر دو مقاومت در یک مدار سری سازگار است.

(ب) در مقابل ، هنگامی که دو مقاومت به موازات باتری به هم متصل می شوند ، برای اندازه گیری جریان از باتری و از طریق هر مقاومت فردی ، سه قرائت آمپر جداگانه لازم است.هر آمپر به صورت سری با مؤلفه خاص اندازه گیری می شود.

اندازه گیری جریان الکتریکی شامل تعیین کمیت جریان الکترون ها از طریق یک مدار است که در آمپرها بیان می شود (آمپر ، A).روش استاندارد شامل قرار دادن یک آمپر در سری با مدار است.این تنظیم تضمین می کند که تمام الکترون ها از طریق متر جریان می یابند و اندازه گیری دقیقی از جریان را ارائه می دهند.این روش با اندازه گیری ولتاژ یا مقاومت متفاوت است ، که می تواند با متر متصل به موازات مدار انجام شود.

جنبه اصلی اندازه گیری فعلی درک این است که آمپتور باید مستقیماً در مدار ادغام شود.اگر به درستی انجام نشود ، این می تواند چالش برانگیز باشد.مولتی متری دیجیتال مدرن ، مانند نمونه ای که در شکل 4 نشان داده شده است ، به طور معمول دارای یک جک اختصاصی برای سرب تست قرمز ، به ویژه برای اندازه گیری های فعلی است.این تنظیم با بسیاری از کنتورهای آنالوگ ارزان قیمت که از همان جک ها برای انواع اندازه گیری استفاده می کنند متفاوت است.برای درک روشهای خاص برای اندازه گیری فعلی با دستگاه ، ابتدا باید با دفترچه راهنمای متر خود مشورت کنید.

هنگامی که به درستی به هم وصل شود ، یک آمپر باید مقاومت ناچیز را نشان دهد ، تقریباً مانند یک سیم عمل کند و اطمینان حاصل کند که ضمن اندازه گیری جریان ، مدار را تغییر نمی دهد.اتصالات نادرست می تواند منجر به خطاهای اندازه گیری یا حتی آسیب به مدار و متر شود ، بنابراین برای حفظ هم ایمنی و هم اندازه گیری باید از روشهای صحیح پیروی کند.

آمپر برای محافظت در جریان زیاد فیوز

آممترها مقاومت داخلی کمی دارند ، بنابراین اتصالات نادرست می تواند منجر به موقعیت های خطرناک مانند مدارهای کوتاه شود ، به ویژه اگر آمپر به طور موازی با منبع ولتاژ بسیار متصل باشد.این می تواند باعث افزایش ناگهانی جریان شود که ممکن است به متر آسیب برساند ، همانطور که در شکل زیر نشان داده شده است.برای جلوگیری از چنین وقایع ، آممترها شامل یک فیوز کوچک در داخل محفظه متر هستند.اگر جریان بیش از حد از طریق متر جریان داشته باشد ، این فیوز به گونه ای طراحی شده است که از این طریق دستگاه را از آسیب محافظت می کند.

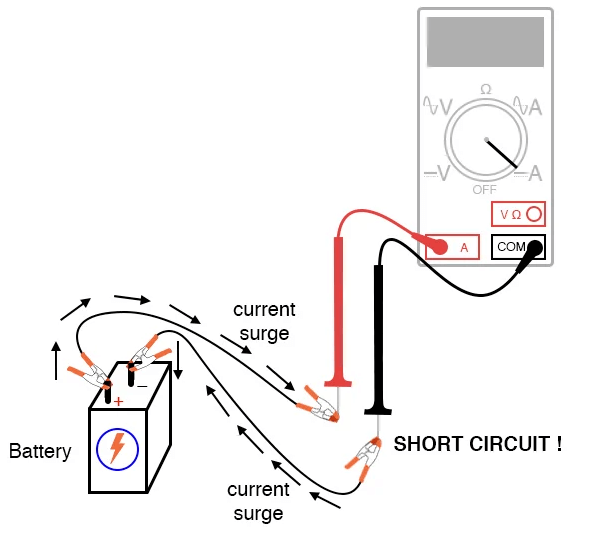

شکل 6: اتصال مدار کوتاه آمپر و در نتیجه جریان افزایش یافته است

برای بررسی فیوز یک مولتی متر ، متر را روی حالت مقاومت قرار داده و تداوم را از طریق تست و فیوز اندازه گیری کنید.اگر کنتور شما از جک های مختلفی برای اندازه گیری های فعلی استفاده می کند ، مطابق شکل زیر ، شاخه های سرب تست را نیز درج کنید.

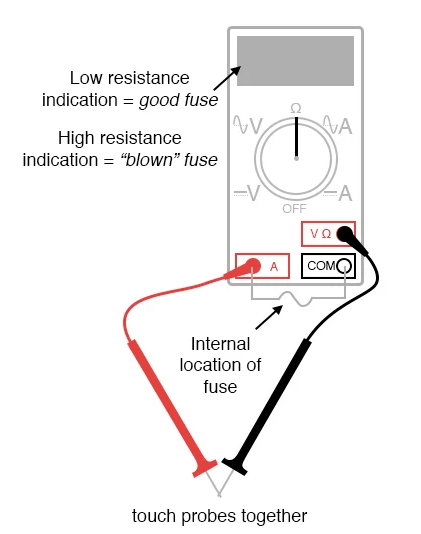

شکل 7: آزمایش فیوز یک آمپر

برای کنتورها با استفاده از همان جک ها برای مقاومت و اندازه گیری های فعلی ، دو کاوشگر را با هم لمس کنید در حالی که شاخه های سرب را در جای خود نگه دارید.با استفاده از یک باتری 6 ولت و یک لامپ ، یک مدار اساسی بسازید و آنها را با سیم های بلوز وصل کنید.

شکل 8: نمودار برای اندازه گیری جریان مدار لامپ با استفاده از آمپر

قبل از ادغام آمپر ، از چراغ چراغ اطمینان حاصل کنید.سپس ، مدار را بشکنید و پروب های آزمایش آمپر را در استراحت مدار قرار دهید تا جریان اندازه گیری شود.اگر کنتور شما دارای دامنه دستی است ، با بالاترین دامنه شروع کنید و به تدریج آن را کاهش دهید تا متر یک خواندن را بدون استفاده از بیش از حد نشان دهد.اگر خواندن به نظر می رسد معکوس شده است (حرکت سمت چپ روی یک سوزن آنالوگ یا منفی روی صفحه نمایش دیجیتال) ، پروب های تست را تغییر دهید و دوباره امتحان کنید.

برای یک باتری معمولی 6 ولت و یک لامپ کوچک ، انتظار می رود جریان در محدوده Milliampere (MA) باشد.کنتورهای دیجیتال اغلب "M" کوچک را برای نشان دادن میلی لیتر نشان می دهند.برای اندازه گیری جریان و مشاهده چگونگی تغییر جریان ، با نقاط مختلف شکست مدار آزمایش کنید.این درک شما از رفتار مدار را عمیق تر می کند.

چگونه می توان یک آمپر را به یک مدار نان وصل کرد؟

برای بازسازی مدار روی یک تخته نان ، همانطور که در شکل زیر نشان داده شده است.

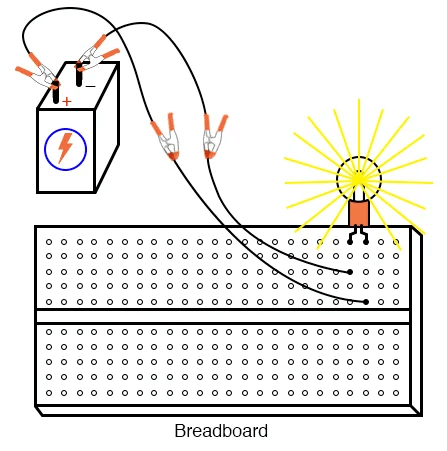

شکل 9: اجرای تخته سنگی از مدار لامپ

برای اطمینان از اندازه گیری دقیق جریان بدون ایجاد یک مدار کوتاه ، این مراحل را دنبال کنید:

مسیر فعلی را شناسایی کنید: سیم یا ترمینال را که از طریق آن می خواهید جریان را پیدا کنید ، پیدا کنید.

مدار را بشکنید: سیم را از تخته نان جدا کرده و یک سیم یدکی را درون سوراخ فعلی خالی قرار دهید.

آمپر را وصل کنید: آمپر را بین دو انتهای سیم قطع شده قرار دهید.

تأیید اتصالات: اطمینان حاصل کنید که مدار جدید تصویر را در شکل زیر آینه می کند.جریان مشخص شده 24.70 میلی لیتر (24.70 میلی آمپر) یک مقدار معقول برای یک لامپ رشته ای کوچک است.

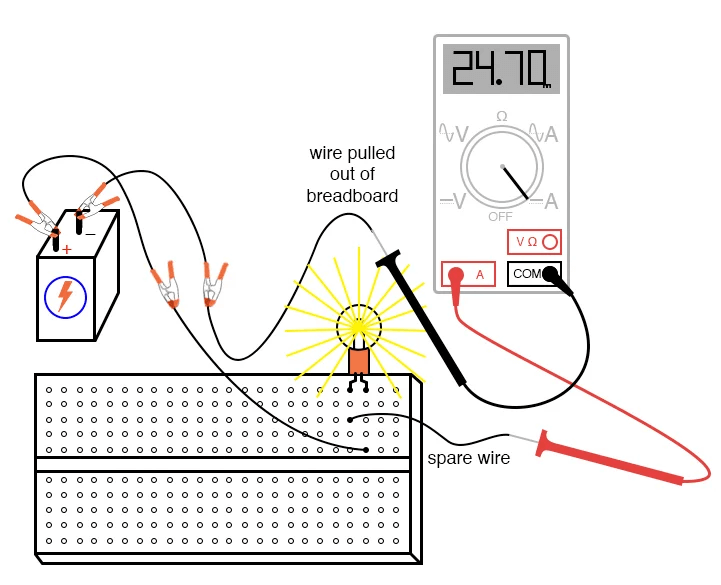

شکل 10: اجرای تخته سنگی از مدار لامپ با جریان اندازه گیری آمپر

اگر لامپ روشن نشود و آمپر خواندن بالایی را نشان دهد ، ممکن است یک وضعیت اتصال کوتاه وجود داشته باشد.اگر آمپر جریان صفر را نشان دهد ، ممکن است فیوز داخلی دمیده شود و نیاز به بازرسی و تعویض دارد.جریان را از طریق سیمهای مختلف در مدار به دنبال همان روش اتصال اندازه گیری کنید.این اندازه گیری ها را با آنهایی که از مدار آزاد آزاد هستند مقایسه کنید تا از قوام اطمینان حاصل کنید ، و درک شما از اندازه گیری جریان و رفتار مدار را تقویت کنید.سرانجام ، همان مدار لامپ را روی نوار ترمینال بسازید همانطور که در شکل زیر نشان داده شده است.

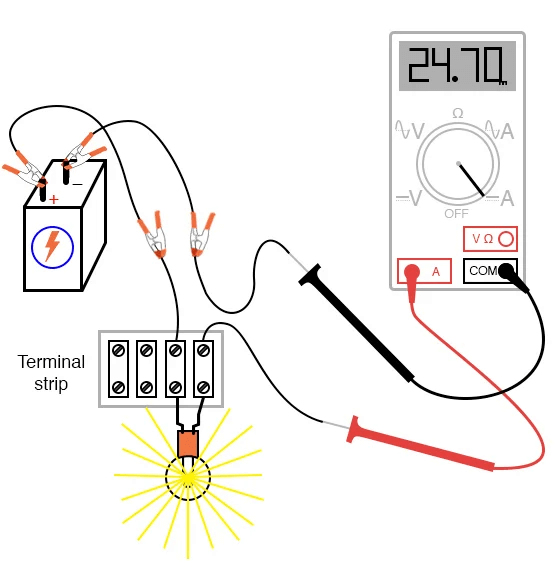

شکل 11: اجرای نوار ترمینال مدار لامپ با جریان اندازه گیری آمپر

جریان را اندازه گیری کرده و آن را با نتایج قبلی مقایسه کنید تا از سازگاری در تنظیمات مختلف اطمینان حاصل شود.این مرحله درک و صلاحیت شما را در استفاده از آمپر برای تشخیص الکتریکی ، تقویت کاربرد عملی تکنیک های اندازه گیری فعلی تقویت می کند.تسلط بر این مهارت ها برای عیب یابی مؤثر و نگهداری سیستم های برقی بسیار عالی است و این پروژه را به بخش ارزشمندی از آموزش برقی شما تبدیل می کند.

تفاوت بین آمپرها و مولتی متر

جنبه	زراعت	چند ممتاز
عملکرد اصلی	فقط جریان الکتریکی را اندازه گیری می کند.	اندازه گیری جریان ، ولتاژ ، مقاومت و گاهی اوقات ظرفیت و فرکانس.
کاربرد	مورد استفاده برای کارهایی که نیاز به جریان دقیق دارند اندازه گیری	برای تشخیص و عیب یابی استفاده می شود تنوع پارامترهای الکتریکی.
پیوستگی	در سری با مدار متصل است.	به طور موازی برای ولتاژ یا مقاومت ؛در سری برای فعلی.
تأثیر بر مدار	مقاومت کم ، حداقل تغییر در فعلی	متفاوت استتأثیر بیشتر از آمپر به دلیل مقاومت داخلی بالاتر.
نوع اندازه گیری	جریان (AC یا DC).	جریان (AC/DC) ، ولتاژ (AC/DC) ، مقاومت ، استمرار و بیشتر.
نوع نمایش	اغلب آنالوگ ، گاهی دیجیتال.	عمدتاً دیجیتالی با شفاف و فوری خوانش
سهولت استفاده	برای اتصال به قطع مدار نیاز دارد.	رابط های کاربر پسند ، چند منظوره ، نه قطع مدار مورد نیاز برای بیشتر اندازه گیری ها.
تطبیق پذیری	بسیار تخصصی ، محدود به جریان اندازه گیری	همه کاره ، می تواند پارامترهای مختلف را اندازه گیری کند.
ویژگی های فناوری	ویژگی های محدود ؛تمرکز بر جریان دقت اندازه گیری.	نمایش دیجیتال ، ورود به سیستم داده ها ، اتصال برای تجزیه و تحلیل پیشرفته.
داده های حمل و نقل	محدود به خوانش مستقیم.	از ذخیره ، ورود به سیستم و انتقال داده ها پشتیبانی می کند به رایانه ها برای تجزیه و تحلیل بیشتر.
راندمان هزینه	معمولاً ارزان تر اما محدود در عملکرد	مقرون به صرفه تر برای چندین کار و تشخیص جامع.
مورد استفاده ایده آل	وظایفی که نیاز به اندازه گیری دقیق جریان دارند بدون ایجاد مزاحمت در مدار.	تشخیص عمومی ، عیب یابی ، و ارزیابی جامع سیستم.

تفاوت بین آمپر و ولتاژ

جنبه	زراعت	ولت متر
عملکرد اصلی	جریان جریان را از طریق a اندازه گیری می کند مدار.	اندازه گیری ولتاژ (اختلاف بالقوه) بین دو نقطه در یک مدار.
مقاومت داخلی	برای جلوگیری از تغییر جریان جریان ، بسیار کم است.	بسیار زیاد ، برای جلوگیری از قرعه کشی فعلی مدار.
روش اتصال	در سری با مدار متصل است.	به طور موازی با امتیازات متصل شده است اندازه گیری شده
دامنه اندازه گیری	ثابتبرای مختلف به دستگاه های مختلف نیاز دارد سطح فعلی	انعطاف پذیر ؛می تواند طیف گسترده ای از ولتاژ با تنظیم مقاومت داخلی.
دقت	زیاد به دلیل اندازه گیری جریان مستقیم و تداخل حداقل مدار.	متفاوت استپایین تر از آمپر به دلیل غیرمستقیم اندازه گیری و مقاومت داخلی بالا.
تأثیر مدار	حداقل ، همانطور که ناچیز را معرفی می کند مقاومت	حداقل ، همانطور که جریان ناچیز را ترسیم می کند.
کاربرد	ایده آل برای آزمایش اجزای الکتریکی و تشخیص مشکلات مدار با نیازهای دقیق فعلی.	ایده آل برای بررسی سطح ولتاژ ، تشخیص مسائل مربوط به منبع تغذیه و اطمینان از عملکرد مناسب مؤلفه ها.
توجه به طراحی	برای اطمینان از صحت نیاز به مقاومت کم دارد اندازه گیری فعلی بدون تأثیرگذاری بر مدار.	برای دقت به مقاومت بالا نیاز دارد ولتاژ را بدون تأثیرگذاری بر مدار اندازه گیری کنید.
استفاده مشترک	برای اندازه گیری و نظارت بر جریان ، اطمینان حاصل می شود ایمنی و عملکرد مدارها.	برای اندازه گیری و نظارت بر ولتاژ ، اطمینان حاصل می شود مؤلفه ها در محدوده عملیاتی آنها قرار دارند.

تفاوت بین آمپر آنالوگ و آمپر دیجیتال

جنبه	قیاسی امکن	دیجیتالی امکن
روش اندازه گیری	حرکت نشانگر در مقیاس به جریان را نشان دهید.	مدار الکترونیکی سیگنال آنالوگ را تبدیل می کند به یک صفحه نمایش دیجیتال
نوع مقیاس	بسته به DC یا AC خطی یا غیر خطی اندازه گیری	خواندن دیجیتال در آمپ ها ، با دقت تعریف شده توسط رقم نمایش.
تفسیر مقیاس	DC: مقیاس های خطی با فاصله مساوی بخش ها AC: مقیاس های غیرخطی با بخش های ناهموار فاصله.	خوانش های واضح و ساده با هیچ تفسیر مورد نیاز است.
اصل عملیاتی	اصول الکترومغناطیسی: جریان تولید می شود یک میدان مغناطیسی که نشانگر را حرکت می دهد.	تبدیل الکترونیکی سیگنال فعلی به قالب دیجیتال
منبع تغذیه	به منبع تغذیه ای برای آن احتیاج ندارد عملیات	برای مدار الکترونیکی به منبع تغذیه نیاز دارد.
دقت و دقت	وابسته به توانایی کاربر در تفسیر است موقعیت اشاره گر	با دقت بالا ، خطای انسانی را از بین می برد خواندن
ویژگی های پیشرفته	سادگی و قابلیت اطمینان ؛ایده آل برای سریع ، قرائت مبتنی بر نگاه.	ورود به سیستم برای ضبط به مرور زمان ، گزینه های خودکار ، محافظت بیش از حد و گزینه های اتصال.
رابط کاربری	نشانه بصری مستقیم از جریان ؛ ساده و آسان برای خواندن.	رابط های کاربر پسند ، غالباً با رنگ آمیزی نمایشگرها
مناسب بودن کاربرد	مناسب برای خواندن سریع در مختلف شرایط بدون نیاز به منبع تغذیه.	مناسب برای اندازه گیری های دقیق در گسترده طیف وسیعی از برنامه ها ، از خانواده تا محیط های صنعتی.
افزایش عملکرد	هیچ کدام	می تواند برای زمان واقعی با نرم افزار ادغام شود نظارت و تجزیه و تحلیل داده ها.

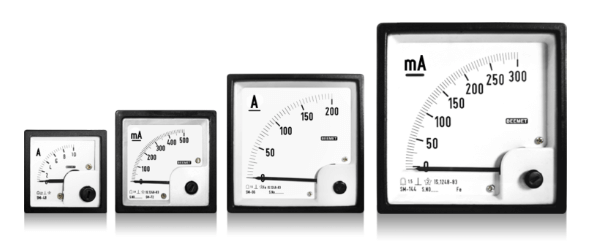

شکل 12: آمپر آنالوگ

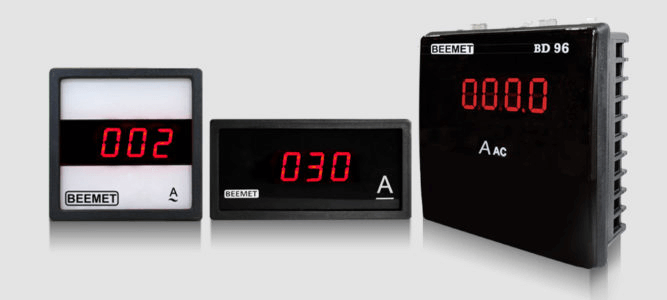

شکل 13: آمپر دیجیتال

برنامه های آمپر

آممترها در هر دو خانه و صنایع به ویژه در مدیریت جریان الکتریکی مفید هستند.این دستگاه ها عملکرد سیستم های الکتریکی را به طور کارآمد و ایمن تضمین می کنند.چه بررسی سیم کشی خانه یا بهینه سازی تنظیمات انرژی تجدید پذیر ، Ammeters Monitor و مدیریت جریان فعلی.

سیم کشی منزل: برای اطمینان از کار صحیح سیستم های برقی خانگی ، در سیم کشی خانه به آمپرها نیاز است.آنها جریان جریان را از طریق مدارها اندازه گیری می کنند و به شناسایی مواردی مانند مدارهای اضافه بار کمک می کنند.تشخیص این مشکلات زود هنگام به جلوگیری از خطرات الکتریکی از جمله آتش سوزی کمک می کند.صاحبان خانه می توانند از آممترها استفاده کنند تا تأیید کنند که تاسیسات برقی استانداردهای ایمنی را رعایت کرده و می توانند لوازم مدرن را اداره کنند.آممترها با اطمینان از ایمن و کارآمد بودن سیستم های الکتریکی خانگی ، آرامش خاطر را فراهم می کنند.

عملکرد گجت: آممترها بینش ارزشمندی در مورد مصرف برق بسیاری از دستگاه ها ارائه می دهند.هنگامی که به لوازم خانگی مانند رایانه و یخچال وصل می شوند ، آنها را که هر دستگاه را ترسیم می کند ، نشان می دهد.این اطلاعات به درک مصرف انرژی و تصمیم گیری آگاهانه در مورد حفظ انرژی کمک می کند.شناسایی دستگاه های گرسنه قدرت می تواند منجر به جایگزینی آنها با مدلهای با انرژی بیشتر ، کاهش صورتحساب انرژی و کاهش ردپای کربن شود.

عیب یابی اتومبیل: آممترها در عیب یابی ماشین به ویژه برای تشخیص باتری و مشکلات جایگزین مهم هستند.با اندازه گیری جریان جریان ، آنها تعیین می کنند که آیا این مؤلفه ها به درستی کار می کنند یا خیر.عدم تعادل در جریان جریان می تواند مشکلات مانند یک جایگزین ناکام یا باتری ضعیف را نشان دهد.

کاربردهای صنعتی: در تنظیمات صنعتی ، آممترها نظارت بر جریانهای قدرتمند ماشین آلات سنگین دارند.کارخانه ها و کارخانه های تولیدی برای نظارت بر سیستم های برقی به آممترها متکی هستند ، و اطمینان از ماشین آلات به طور هموار و کارآمد است.با تشخیص علائم اولیه مشکلات الکتریکی ، آمارگران در نگهداری به موقع و تعمیر ، افزایش بهره وری و ایمنی کمک می کنند.

سیستم های انرژی تجدید پذیر: در سیستم هایی که از پانل های خورشیدی و توربین های بادی استفاده می کنند ، Ammeters را کنترل و جریان جریان را بهینه می کند.این منابع انرژی می توانند غیرقابل پیش بینی باشند و اندازه گیری دقیق جریان لازم را انجام می دهند.آمارگر به تعادل بار ، جلوگیری از اضافه بار و اطمینان از مصرف انرژی کارآمد کمک می کند.

ایجاد الکترونیک: در ایجاد الکترونیک ، آمار برای تنظیم قطعات و اطمینان از استفاده از مقدار مناسب جریان ضروری است.اندازه گیری صحیح جریان در طول طراحی و توسعه دستگاه های الکترونیکی برای بهینه سازی عملکرد و قابلیت اطمینان بهترین است.Ammeters به ​​مهندسان کمک می کند تا مدارها را به طور دقیق کالیبره کنند ، و اطمینان حاصل می کنند که هر یک از مؤلفه ها در محدوده فعلی مشخص شده خود عمل می کنند.

پایان

تسلط بر استفاده از یک آمپر برای اندازه گیری جریان ، مهارت مهمی برای تازه کار و مهندسان با تجربه است.این یک بررسی عمیق از هر جنبه ای از استفاده از یک آمپول ، از درک اصول اساسی جریان الکتریکی گرفته تا مراحل عملی ترکیب آمپر در تنظیمات مدار مختلف را ارائه داده است.با جزئیات اصول عملیاتی آممترها ، از جمله مقاومت کم و اتصال سری آنها ، و مقایسه آنها با مولتی متر و ولتاژ ، اهمیت انتخاب ابزار مناسب برای اندازه گیری های دقیق را برجسته کرده ایم.گنجاندن اقدامات ایمنی ، مانند استفاده از فیوزها برای جلوگیری از آسیب در جریان زیاد جریان ، تضمین می کند که کاربران می توانند بدون خطر تجهیزات یا ایمنی شخصی ، آمپر را کار کنند.رویکرد عملی این مقاله ، شامل دستورالعمل های گام به گام برای ساخت مدارها و اندازه گیری جریان ، دانش نظری را با کاربردهای دستی تقویت می کند.چه برای سیم کشی منزل ، ماشین آلات صنعتی ، سیستم های انرژی تجدید پذیر یا ایجاد الکترونیک ، این آمپر ابزاری مهم است.این راهنمای جامع با هدف توانمندسازی اعتماد به نفس و تخصص برای اندازه گیری دقیق جریان الکتریکی ، در نهایت کمک به سیستم های الکتریکی با طراحی بهتر و ایمن تر است.

سوالات متداول [سؤالات متداول]

1. حضور جریان را چگونه اندازه گیری می کنید؟

برای اندازه گیری حضور جریان ، از دستگاهی به نام Ammeter استفاده می کنید.در اینجا یک راهنمای گام به گام در مورد نحوه انجام آن آورده شده است:

مدار را خاموش کنید: قبل از اتصال آمپر ، اطمینان حاصل کنید که مدار خاموش شده است تا از تصادفات یا خسارت جلوگیری شود.

مدار را باز کنید: جایی را که برای اندازه گیری جریان لازم دارید مشخص کنید و مدار را در آن نقطه باز کنید.

Ammeter را وصل کنید: آمپر را به صورت سری با مدار وصل کنید.این بدان معنی است که شما آمپر را در مسیر مدار وارد می کنید تا جریان از طریق آن جریان یابد.

مدار را روشن کنید: برق روی مدار.Ammeter جریان جریان را از طریق مدار نمایش می دهد.

2. آمپری چگونه کار می کند؟

یک آمپر با اندازه گیری جریان بار الکتریکی از طریق یک هادی کار می کند.در اینجا یک توضیح ساده وجود دارد:

مقاومت داخلی: یک آمپر برای اطمینان از تغییر جریان مورد نظر ، مقاومت داخلی بسیار کمی دارد.

تعامل الکترومغناطیسی: در داخل آمپر ، جریان یک میدان مغناطیسی ایجاد می کند که با یک سیم پیچ یا سوزن در تعامل است و باعث حرکت آن می شود.

صفحه نمایش مقیاس: حرکت سوزن یا صفحه نمایش دیجیتال با میزان جریان جریان از طریق آمپول مطابقت دارد ، که سپس از مقیاس کالیبره شده خوانده می شود.

3. سه کاربرد یک آمپر چیست؟

جریان مدار اندازه گیری: برای تعیین میزان جریان در قسمت های مختلف یک مدار جریان دارد.

مؤلفه های آزمایش: برای بررسی مصرف فعلی اجزای فردی ، اطمینان از عملکرد آنها در محدوده مشخص شده خود.

تشخیص مشکلات الکتریکی: یافتن گسل در سیستم های برقی با شناسایی مقادیر جریان غیر منتظره ، نشانگر مواردی مانند مدارهای کوتاه یا اجزای معیوب.

4- چگونه می توان بررسی کرد که آیا یک آمپر کار می کند یا خیر؟

برای بررسی اینکه آیا یک آمپر در حال کار است ، این مراحل را دنبال کنید:

بازرسی بصری: هرگونه علائم قابل مشاهده در مورد آسیب در آمپر ، مانند سیم های شکسته یا صفحه نمایش آسیب دیده را بررسی کنید.

تست باتری: اگر آمپر قابل حمل و باتری است ، از شارژ باتری و نصب صحیح اطمینان حاصل کنید.

منبع فعلی شناخته شده: آمپر را به یک منبع فعلی شناخته شده وصل کنید.اگر مقدار مورد انتظار را نشان دهد ، به درستی کار می کند.

تست استمرار: از یک مولتی متر برای بررسی تداوم اتصالات آمپتر استفاده کنید.استراحت در مدار نشانگر نقص عملکرد خواهد بود.

5- چگونه می توان یک آمپر را در یک مدار قرار داد؟

برای قرار دادن یک آمپر در یک مدار به درستی:

خاموش کردن قدرت: همیشه با خاموش کردن برق به مدار شروع کنید.

نقطه اندازه گیری را شناسایی کنید: تعیین کنید که در کجا باید جریان را اندازه بگیرید.

مدار را بشکنید: مدار را در نقطه اندازه گیری باز کنید.

Ammeter in Series را به هم وصل کنید: اتصال Ammeter به دو انتهای باز مدار و اطمینان از این که در سری است.جریان باید از طریق آمپر جریان یابد.

اتصالات امن: اطمینان حاصل کنید که تمام اتصالات ایمن و به درستی عایق بندی شده اند.

روشن را روشن کنید: قدرت را به مدار بازگردانید و خواندن آمپر را رعایت کنید.

6. چرا آمپر من کار نمی کند؟

اگر آمپیتر شما کار نمی کند ، این موضوعات بالقوه را در نظر بگیرید:

فیوز دمیده: بسیاری از آممترها دارای فیوز داخلی برای محافظت در برابر بیش از حد هستند.بررسی کنید که آیا این فیوز دمیده شده است و در صورت لزوم آن را جایگزین کنید.

اتصال نادرست: اطمینان حاصل کنید که آمپر به صورت سری با مدار وصل شده است و به طور موازی نیست.اتصالات نادرست می تواند از اندازه گیری جریان جلوگیری کند.

آسیب داخلی: آمپیتر ممکن است از شوک قبلی یا مکانیکی قبلی آسیب داخلی داشته باشد.ممکن است یک بازرسی یا جایگزینی حرفه ای مورد نیاز باشد.

باتری مرده: اگر یک آمپر باتری است ، بررسی کنید که آیا باتری نیاز به تعویض دارد یا خیر.

مدار باز: اطمینان حاصل کنید که مدار کامل است و یک جریان جریان برای اندازه گیری وجود دارد.یک مدار باز یا مؤلفه معیوب در جای دیگر می تواند بر اندازه گیری تأثیر بگذارد.
