نیروی الکتروموتور (EMF): تعریف، فرمول، انواع و نحوه عملکرد آن

در این مقاله، شما خواهید آموخت که نیروی الکتروموتور (EMF) چیست و چگونه انرژی را تامین می کند که جریان را از طریق یک مدار هدایت می کند.خواهید دید که چگونه EMF در داخل منابعی مانند باتری ها، ژنراتورها و سلول های خورشیدی کار می کند و چگونه مقاومت داخلی بر ولتاژی که دریافت می کنید تأثیر می گذارد.همچنین انواع مختلف EMF و فرمول های مورد استفاده برای توصیف آن را بررسی خواهید کرد.در پایان، متوجه خواهید شد که چگونه EMF اندازه گیری می شود و چگونه با تفاوت پتانسیل متفاوت است.

کاتالوگ

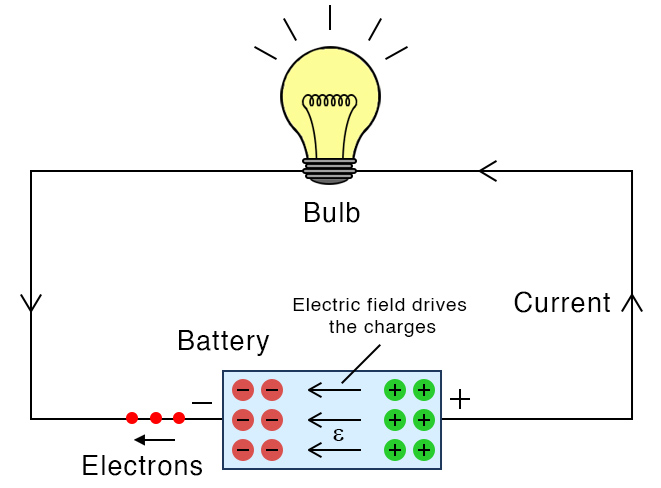

شکل 1. نیروی الکتروموتور (EMF) در یک مدار

نیروی محرکه الکتریکی چیست؟

نیروی الکتروموتور (EMF) ولتاژ تولید شده توسط منبعی است که جریان الکتریکی را از طریق مدار به حرکت در می آورد.علیرغم نام آن، این یک «نیرو» واقعی نیست، بلکه انرژی است که در هر واحد شارژ توسط دستگاه‌هایی مانند باتری‌ها، ژنراتورها، سلول‌های خورشیدی و سایر سیستم‌های تبدیل انرژی تأمین می‌شود.EMF تعیین می کند که یک منبع چقدر انرژی الکتریکی می تواند به یک بار برساند.شکل بالا نشان می دهد که چگونه نیروی الکتروموتور (EMF) بارها را در داخل منبع انرژی به حرکت در می آورد و جریان جریان را در مدار آغاز می کند.

نیروی الکتریکی چگونه کار می کند؟

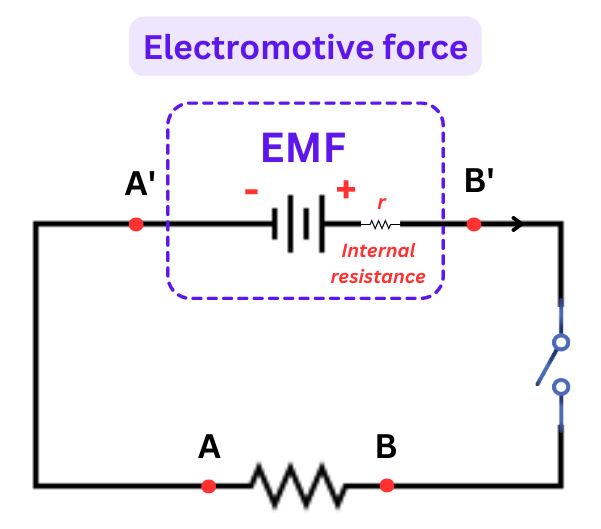

شکل 2. اصل کاری EMF

شکل بالا نشان می دهد که چگونه نیروی الکتروموتور (EMF) اختلاف پتانسیل را در یک منبع انرژی ایجاد و حفظ می کند.EMF با تبدیل شکل دیگری از انرژی به انرژی الکتریکی، جداسازی بارهای داخل منبع و ایجاد ولتاژ در پایانه های آن کار می کند.

در یک باتری، واکنش‌های الکتروشیمیایی بارها را جابه‌جا می‌کنند، در حالی که در ژنراتور، میدان‌های مغناطیسی در حال تغییر، بارها را از طریق القای الکترومغناطیسی هدایت می‌کنند.در همه موارد، EMF کار راندن بارها را در برابر میدان الکتریکی داخلی انجام می دهد.

هنگامی که مدار بسته است، این اختلاف پتانسیل به جریان اجازه می دهد.وقتی باز است، EMF هنوز وجود دارد اما نمی تواند جریان تولید کند.نمودار همچنین مقاومت داخلی منبع (r) را نشان می‌دهد که ولتاژ پایانه را هنگام جریان جریان کاهش می‌دهد.

فرمول نیروی محرکه الکتریکی

معادله استاندارد باتری:

یا معادل آن،

کجا:

• ε = نیروی محرکه الکتریکی

• V = ولتاژ ترمینال

• I = فعلی

• R = مقاومت خارجی/بار

• r = مقاومت داخلی منبع

هر دو شکل رابطه یکسانی بین EMF، ولتاژ ترمینال و مقاومت داخلی را بیان می کنند.

انواع نیروی محرکه الکتریکی

فن آوری های مختلف EMF را از طریق مکانیسم های مختلف تولید می کنند:

EMF شیمیایی

EMF شیمیایی زمانی تولید می‌شود که واکنش‌های الکتروشیمیایی درون باتری‌ها و سلول‌ها بارها را جدا می‌کنند و اختلاف پتانسیل ایجاد می‌کنند.این یک نوع EMF در نظر گرفته می شود زیرا انرژی شیمیایی مستقیماً به انرژی الکتریکی تبدیل می شود که جریان را هدایت می کند.بر خلاف EMF الکترومغناطیسی یا خورشیدی، EMF شیمیایی به حرکت یا نور متکی نیست، فقط به فرآیندهای شیمیایی بستگی دارد.

EMF الکترومغناطیسی

EMF الکترومغناطیسی زمانی به وجود می آید که هادی یک میدان مغناطیسی در حال تغییر را تجربه می کند که طبق قانون القایی فارادی ولتاژ را القا می کند.این نوع EMF در دستگاه هایی مانند ژنراتور، دینام و ترانسفورماتور تولید می شود.در مقایسه با EMF شیمیایی، به جای واکنش های شیمیایی، بر حرکت مکانیکی یا تغییرات شار مغناطیسی متکی است.

EMF خورشیدی یا فتوولتائیک

EMF خورشیدی یا فتوولتائیک زمانی تولید می‌شود که فوتون‌های نور خورشید به الکترون‌های مواد نیمه‌رسانا انرژی می‌دهند و به آنها اجازه می‌دهند آزادانه حرکت کنند و ولتاژ ایجاد کنند.به عنوان یک نوع EMF واجد شرایط است زیرا انرژی نور مستقیماً به انرژی الکتریکی تبدیل می شود.برخلاف EMF شیمیایی یا الکترومغناطیسی، EMF فتوولتائیک به قطعات متحرک نیاز ندارد و کاملاً به شدت نور بستگی دارد.

EMF ترموالکتریک

EMF ترموالکتریک زمانی ایجاد می شود که دو اتصال فلزات مختلف اختلاف دما را تجربه می کنند و باعث می شود حامل های بار از مناطق گرم به مناطق سرد مهاجرت کنند.این جداسازی بار مبتنی بر دما یک EMF قابل اندازه گیری را تشکیل می دهد، به همین دلیل است که ترموکوپل ها به این مکانیسم متکی هستند.برخلاف EMF خورشیدی یا الکترومغناطیسی، EMF ترموالکتریک به جای نور یا میدان های مغناطیسی، صرفاً به انرژی گرمایی بستگی دارد.

EMF پیزوالکتریک

EMF پیزوالکتریک زمانی اتفاق می‌افتد که تنش مکانیکی به مواد کریستالی خاصی اعمال می‌شود و بارهای الکتریکی را مجبور به جابجایی در ساختار می‌کند.این جداسازی بار ناشی از استرس، ولتاژ تولید می‌کند و آن را به یک دسته متمایز از EMF بر اساس تبدیل انرژی مکانیکی تبدیل می‌کند.در مقایسه با EMF شیمیایی یا ترموالکتریک، EMF پیزوالکتریک تقریباً فوراً به تغییرات فشار واکنش نشان می دهد و به گرما، نور یا واکنش شیمیایی نیاز ندارد.

اندازه گیری نیروی محرکه الکتریکی

اندازه گیری دقیق EMF در ارزیابی سیستم قدرت، تشخیص باتری و تست الکتریکی مهم است.

با استفاده از ولت متر

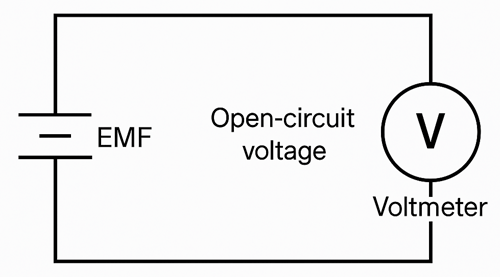

شکل 3. اندازه گیری EMF با استفاده از ولت متر

شکل بالا یک راه اندازی مدار باز ساده را نشان می دهد که برای اندازه گیری EMF یک منبع استفاده می شود.یک ولت متر EMF را با اتصال به پایانه های باز منبع اندازه گیری می کند و به آن اجازه می دهد ولتاژ کامل را بدون جریان جریان بخواند.این یک روش معتبر در نظر گرفته می شود زیرا مقاومت داخلی بالای ولت متر مانع از بارگذاری می شود و اطمینان حاصل می شود که مقاومت داخلی منبع بر اندازه گیری تأثیر نمی گذارد.در مقایسه با پتانسیومترها یا ابزارهای دیجیتال، ولت مترها ساده تر و سریعتر برای استفاده هستند، اما دقت کمتری در کاربردهای حساس ارائه می دهند.

روش پتانسیومتر

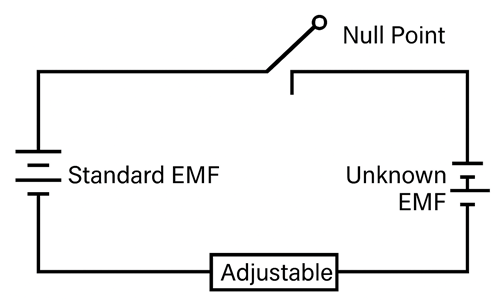

شکل 4. اندازه گیری EMF با استفاده از پتانسیومتر

نمودار بالا تنظیم تعادل تهی مورد استفاده در اندازه گیری EMF پتانسیومتری را نشان می دهد.یک پتانسیومتر EMF را با مقایسه ولتاژ مجهول با یک مرجع استاندارد با استفاده از تکنیک تعادل تهی، که در آن هیچ جریانی از منبع گرفته نمی شود، اندازه گیری می کند.این روش به عنوان یکی از دقیق ترین روش های اندازه گیری EMF در نظر گرفته می شود زیرا خطاهای بارگذاری را کاملاً از بین می برد.بر خلاف ولت متر یا DMM، پتانسیومترها کندتر و پیچیده تر در راه اندازی هستند، اما آنها دقت بالاتری را برای کارهای آزمایشگاهی و کالیبراسیون ارائه می دهند.

ابزار دیجیتال

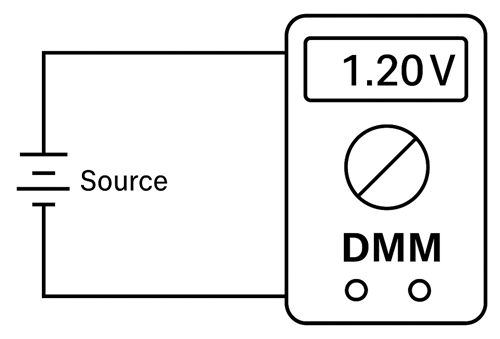

شکل 5. اندازه گیری EMF با استفاده از یک DMM

شکل بالا نشان می دهد که چگونه یک مولتی متر دیجیتال EMF را مستقیماً در پایانه های منبع می خواند.مولتی مترهای دیجیتال (DMM) EMF را با نمونه برداری از ولتاژ در پایانه های یک منبع با کمک مدارهای الکترونیکی اندازه گیری می کنند.آنها به طور گسترده مورد استفاده قرار می گیرند زیرا راحتی، دقت دیجیتال و توانایی اندازه گیری کمیت های الکتریکی متعدد را ترکیب می کنند.با این حال، در مقایسه با پتانسیومترها، DMMها ممکن است به دلیل امپدانس ورودی محدود، خطاهای بارگذاری کوچکی را ایجاد کنند، اگرچه نسبت به روش‌های دیگر کاربردی‌تر و کاربرپسندتر هستند.

کاربردهای نیروی محرکه الکتریکی

EMF در طیف گسترده ای از سیستم های الکتریکی و الکترونیکی مهم است، از جمله:

• تغذیه بارها با باتری ها، ژنراتورها و سلول های خورشیدی

• راه اندازی ماشین آلات صنعتی و موتورهای الکتریکی

• سیستم های شارژ مانند واحدهای یو پی اس، باتری های خودرو و ذخیره انرژی های تجدیدپذیر

• تولید سیگنال های اندازه گیری در ترموکوپل ها، حسگرهای پیزوالکتریک و سایر مبدل ها

• سیستم های برداشت انرژی برای دستگاه های از راه دور و قابل حمل

• حفظ سطوح ولتاژ در سراسر شبکه های توزیع برق

نیروی الکتروموتور (EMF) در مقابل اختلاف پتانسیل (PD)

در زیر تفاوت بین emf و اختلاف پتانسیل آورده شده است تا به شما کمک کند تا ببینید که هر کدام در یک مدار چگونه رفتار می کنند.

جنبه	الکتروموتور نیرو (EMF)	بالقوه تفاوت (PD)
تعریف	انرژی در هر واحد شارژ توسط یک منبع تامین می شود	انرژی در هر واحد شارژ بین دو نقطه استفاده می شود
مکان	رخ می دهد داخل منبع	ظاهر می شود در سراسر اجزای خارجی
مدار وضعیت	اندازه گیری شد وقتی مدار باز است	اندازه گیری شد وقتی جریان جریان دارد
علت	منبع بارها را فشار می دهد	اتهامات از دست دادن انرژی در حین جریان
نمایندگی می کند	مجموع انرژی ارائه شده است	انرژی مصرف شده است
نماد	E یا ε	V
ارزش رابطه	همیشه ≥ PD	همیشه ≤ EMF زمانی که جریان جریان دارد
داخلی اثر مقاومتی	بی تاثیر توسط بار	کاهش می دهد زمانی که بار/مقاومت داخلی انرژی مصرف می کند
منبع نمونه ها	باتری ها، ژنراتورها، سلول های خورشیدی	مقاومت ها، موتور، لامپ
فیزیکی معنی	درایوها جریان به مدار	مخالفت می کند جریان از طریق قطعات
کار کنید انجام شد	کار کنید با اتهامات انجام شده	کار کنید توسط اتهامات انجام شده است
واحد	ولت (V)	ولت (V)
وجود در مدار باز	وجود دارد حتی وقتی باز است	صفر در حالت باز (بدون جریان)
جهت	منفی → منبع داخلی مثبت	مثبت → منفی در مدار خارجی
منبع رفتار	نشان می دهد قدرت منبع	نشان می دهد افت ولتاژ در قطعات

نتیجه گیری

نیروی محرکه الکتریکی مهم است زیرا نشان می دهد که چگونه منابع الکتریکی انرژی را به یک مدار تولید و تحویل می دهند.اشکال مختلف EMF از واکنش های شیمیایی، میدان های مغناطیسی، نور، گرما یا فشار مکانیکی می آیند.EMF را می توان به روش های مختلفی اندازه گیری کرد که هر کدام سطوح مختلف دقت را ارائه می دهند.درک EMF، انواع آن، و نحوه مقایسه آن با تفاوت پتانسیل به کارکرد موثرتر با سیستم های الکتریکی کمک می کند.
