ترانزیستور BC548: کار ، مزایا و استفاده از مدار

ترانزیستور BC548 یک مؤلفه متداول در مدارهای الکترونیکی برای سوئیچینگ و تقویت سیگنال ها است.این همه کاره ، قابل اعتماد و مناسب برای برنامه های کم مصرف است.در این مقاله به بررسی ویژگی های آن ، اصول کار ، پیکربندی PIN و کاربردهای مختلف می پردازد و درک روشنی از عملکرد آن را ارائه می دهد.

کاتالوگ

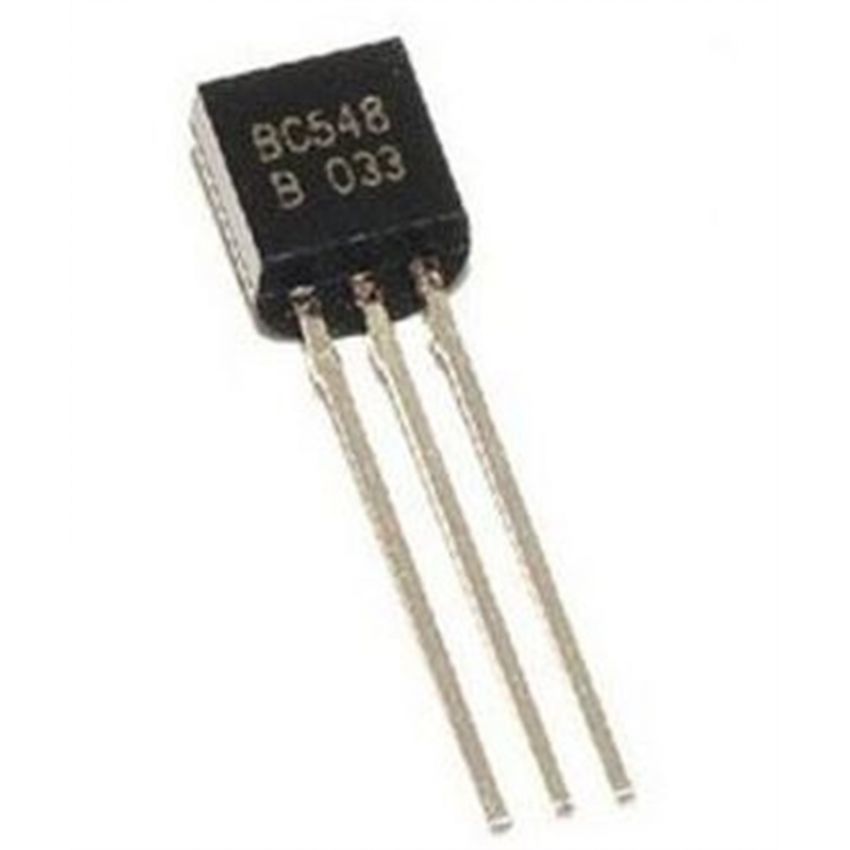

نمای کلی ترانزیستور BC548 NPN

در BC548 یک ترانزیستور اتصال دو قطبی NPN به طور گسترده ای است که برای کارهایی مانند تعویض و تقویت سیگنال ها در مدارهای الکترونیکی طراحی شده است.در صورت استفاده به عنوان سوئیچ ، می تواند بار 500 میلی آمپر را تحمل کند ، و آن را برای برنامه های مختلف کم مصرف همه کاره می کند.این ترانزیستور در سه نوع ارائه می شود: BC548aبا BC548Bوت BC548Cبشرتفاوت اصلی این مدل ها در مقادیر افزایش فعلی DC آنها نهفته است.

سود برای BC548A بین 110 تا 220 متغیر است ، در حالی که BC548B دارای افزایش 200 تا 450 است و BC548C بالاترین دامنه 420 تا 800 را ارائه می دهد. این مقادیر تعیین می کند که ترانزیستور چقدر می تواند یک سیگنال را تقویت کند ، به همین دلیلانتخاب نوع مناسب بر اساس نیازهای مدار شما بسیار مهم است.این که آیا شما در حال کار بر روی تقویت یا تعویض وظایف هستید ، BC548 یک راه حل قابل اعتماد و کارآمد ارائه می دهد.

عملکرد دقیق ترانزیستور BC548

ترانزیستور BC548 با استفاده از یک جریان کوچک در ترمینال پایه خود برای کنترل جریان یک جریان بزرگتر بین ترمینال های جمع کننده و امیتر آن کار می کند.برای کار صحیح ، جریان عرضه شده به پایه باید به بیش از 5mA محدود شود.هنگامی که پین ​​پایه به زمین وصل شود ، اتصال بین جمع کننده و انتشار دهنده باز است و از جریان هر جریان جلوگیری می کند.

هنگامی که یک سیگنال به ترمینال پایه اعمال می شود ، این اتصال را می بندد و به جریان اجازه می دهد تا بین جمع کننده و انتشار دهنده جریان یابد.این حالت به منطقه اشباع گفته می شود ، جایی که ترانزیستور کاملاً "روشن" است و می تواند تا 500 میلی متر جریان را تحمل کند.از طرف دیگر ، هنگامی که سیگنال به پایه برداشته می شود ، ترانزیستور وارد منطقه برش می شود ، کاملاً "خاموش" می شود و جریان جریان را متوقف می کند.

اگر ولتاژ را در ترمینال پایه کمی افزایش دهید ، می تواند باعث تغییر قابل توجهی در جریان جریان از طریق جمع کننده و انتشار دهنده شود.ترمینال Emitter در مقایسه با سایر ترمینال ها به شدت دوپ شده است ، که باعث می شود ولتاژ جمع کننده از ولتاژ پایه بالاتر باشد.این رفتار به BC548 اجازه می دهد تا سیگنال ها را به طور مؤثر تقویت کند ، و آن را برای بسیاری از کارهای تعویض و تقویت به یک انتخاب قابل اعتماد تبدیل می کند.

طرح و پیکربندی پین ترانزیستور BC548

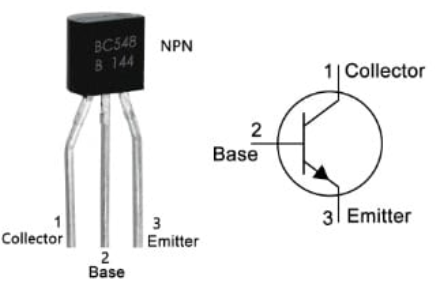

ترانزیستور BC548 دارای سه پایانه است که هر کدام نقش متفاوتی در عملکرد خود دارند.این پایانه ها از نظر سطح دوپینگ و کارهای خاص در مدار متفاوت هستند.درک پیکربندی پین به شما کمک می کند تا ترانزیستور را به درستی در مدار خود وصل کنید.

• PIN-1 (جمع کننده): اینجاست که جریان وارد ترانزیستور می شود.این به عنوان ترمینال ورودی برای جریان اصلی جریان در مدار عمل می کند.

• PIN-2 (پایه): ترمینال پایه نقطه کنترل ترانزیستور است.یک جریان کوچک که در اینجا اعمال می شود ، جریان بزرگتر را که بین جمع کننده و انتشار دهنده جریان دارد ، تنظیم می کند.

• PIN-3 (emitter): این ترمینال است که از طریق آن جریان پس از اتمام مسیر خود از طریق مدار ، از ترانزیستور خارج می شود.

ویژگی های کلیدی و مشخصات فنی ترانزیستور BC548

ویژگی ها و مشخصات ترانزیستور BC548 در زیر شرح داده شده است تا بینش عملکرد و طراحی آن را ارائه دهد.

پارامتر	ارزش
نوع ترانزیستور	دو قطبی ، NPN
تعداد پین	3
نوع بسته بندی	به 92
حداکثر جریان جمع کننده (IC)	500 میلی آمپر
حداکثر ولتاژ جمع کننده-امیتر (VCE)	30 ولت
حداکثر ولتاژ جمع کننده پایه (VCB)	30 ولت
حداکثر ولتاژ پاییز امیتر (VEB)	5 ولت
فرکانس انتقال (FT)	150 مگاهرتز
حداکثر اتلاف جمع کننده	625 مگاوات
DC Gain فعلی (HFE)	110 تا 800
دامنه دمای کار و ذخیره سازی	-55 درجه سانتیگراد تا +150 درجه سانتیگراد
نوع کوه	از طریق سوراخ
سطح حساسیت رطوبت (MSL)	1 (نامحدود)
حداکثر قدرت	500 مگاوات

معادل ترانزیستور BC548

• BC547

• BC549

• BC550

• 2N2222

• 2N3904

• 2N3906

ترانزیستورهای مکمل PNP:

• BC557

• BC558

• BC556

دستورالعمل های استفاده ایمن از ترانزیستور BC548 در مدارها

برای اطمینان از عملکرد خوب ترانزیستور BC548 و مدت زمان طولانی ، پیروی از چند اقدامات ایمنی مهم است.همیشه به مشخصات توصیه شده بچسبید ، زیرا بیش از آنها می تواند باعث آسیب شود.به عنوان مثال ، از اتصال هر بار که به بیش از 30 ولت یا 500ma نیاز دارد ، خودداری کنید ، زیرا این فراتر از ظرفیت ترانزیستور است.

به اتصالات پین توجه زیادی داشته باشید.پین های ترانزیستور باید به درستی متصل شوند.معکوس یا جابجایی آنها می تواند منجر به نقص یا آسیب دائمی شود.استفاده از یک مقاومت مناسب در ترمینال پایه به همان اندازه مهم است.این به کنترل جریان جریان به پایه کمک می کند ، که نباید از 5mA تجاوز کند.

در آخر ، اطمینان حاصل کنید که دمای کار در محدوده -55 درجه سانتیگراد تا +150 درجه سانتیگراد باقی می ماند.گرما یا سرما بیش از حد می تواند عملکرد ترانزیستور را کاهش داده یا منجر به شکست شود.پیروی از این مراحل ساده می تواند به شما کمک کند تا از ترانزیستور BC548 در پروژه های خود بیشترین استفاده را کنید.

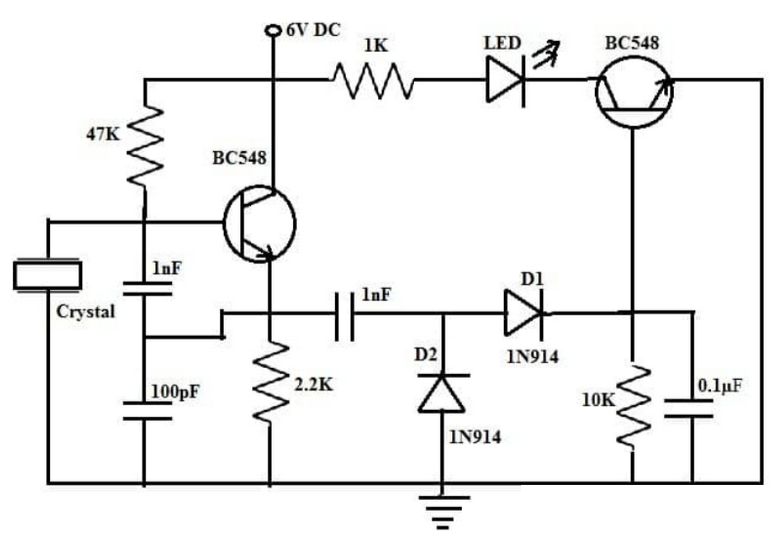

مدار تستر کریستال با استفاده از ترانزیستور BC548

مدار تستر کریستال ، ساخته شده با استفاده از ترانزیستور BC548 ، روشی ساده و مؤثر برای بررسی اینکه آیا یک مؤلفه کریستالی به درستی کار می کند یا خیر.کریستال ها بخش مهمی از بسیاری از پروژه های الکترونیکی هستند ، زیرا آنها به تولید فرکانس های خاص کمک می کنند.این مدار یک نوسان ساز تشکیل می دهد و اگر کریستال کاربردی باشد ، LED در مدار چشمک می زند تا نشان دهد که به درستی کار می کند.

برای ایجاد این مدار ، به چند مؤلفه اساسی نیاز دارید: یک منبع تغذیه 6 ولت DC ، دو ترانزیستور BC548 ، دو دیود 1N914 ، یک LED و مقاومت از 2.2KΩ ، 47kΩ ، 1KΩ و 10kΩ.علاوه بر این ، خازن های مقادیر 0.1μF ، 1NF و 100PF مورد نیاز است.پس از جمع آوری مدار زیر نمودار ، تنظیم به شما امکان می دهد کریستال ها را با سهولت آزمایش کنید.

هنگامی که کریستال به هم وصل شد ، مدار نوسانات تولید می کند ، که باعث اولین ترانزیستور BC548 می شود.سپس سیگنال توسط دیودها اصلاح می شود و قبل از رسیدن به ترانزیستور دوم BC548 ، توسط خازن ها فیلتر می شود ، که LED را فعال می کند.یک LED درخشان نشانگر کریستال کار است ، در حالی که هیچ چراغی نشان نمی دهد که کریستال معیوب است.این تستر ساده می تواند در وقت خود صرفه جویی کند و اطمینان حاصل کند که کریستال های مورد استفاده در پروژه های شما همانطور که باید کار می کنند.

اصول عملیاتی مدار تستر کریستال با BC548

این مدار از دو ترانزیستور BC548 استفاده می کند که با هم کار می کنند تا عملکرد یک کریستال را آزمایش کنند.با استفاده از منبع 6 ولت ، مدار برای کنترل ایمن جریان جریان با قرار دادن مقاومتها قبل از هر مؤلفه طراحی شده است.کریستال تحت آزمایش مستقیماً به ترمینال پایه ترانزیستور اول (T1) متصل می شود.

هنگامی که کریستال نوسانات ایجاد می کند ، T1 را تحریک می کند و خروجی تولید می کند که از دیودهای 1N914 عبور می کند.این دیودها سیگنال را اصلاح می کنند ، که قبل از رسیدن به پایه ترانزیستور دوم (T2) توسط خازن ها فیلتر می شوند.T2 سیگنال را تقویت می کند و اگر کریستال به درستی کار کند ، یک LED را روشن می کند.

اگر LED درخشش نداشته باشد ، کریستال معیوب یا آسیب دیده است.این تنظیم برای تأیید سریع عملکرد کریستال ها ، به ویژه در پروژه های با فرکانس بالا که در آن به نوسان سازهای دقیق نیاز است بسیار مفید است.سادگی و قابلیت اطمینان این مدار آن را به ابزاری ارزشمند برای اطمینان از عملکرد کریستال های شما همانطور که انتظار می رود ، تبدیل می کند.

مزایا و مزایای عملکرد ترانزیستور BC548

فناوری فرآیند پیشرفته

این ترانزیستور با استفاده از فناوری پیشرفته فرآیند ساخته شده است ، و اطمینان می دهد که در طیف گسترده ای از مدارها به طور کارآمد و قابل اعتماد عمل می کند.فناوری مورد استفاده ، آن را برای هر دو کار سوئیچینگ و تقویت مناسب می کند و عملکرد آن را به آن می بخشد.

ولتاژ خطای کم

ترانزیستور BC548 برای تولید ولتاژ خطای بسیار کم طراحی شده است.این بدان معنی است که با دقت بالایی عمل می کند و ثبات را در مدار شما حفظ می کند.این ویژگی آن را به یک انتخاب قابل اعتماد برای مدارهای نیاز به دقت تبدیل می کند.

سرعت سوئیچینگ بالا

توانایی آن در جابجایی بین حالتهای روشن و خاموش به سرعت باعث می شود BC548 برای برنامه های سریع سوئیچینگ ایده آل باشد.چه در حال کار بر روی یک مدار دیجیتال یا یک تنظیم وابسته به فرکانس باشید ، پاسخ سریع عملکرد صاف را تضمین می کند.

عملیات ولتاژ کامل

ترانزیستور از عملکرد ولتاژ کامل پشتیبانی می کند ، که انعطاف پذیری را به استفاده از آن می افزاید.این امر می تواند حداکثر ولتاژ جمع کننده به Emitter را به طور مؤثر کنترل کند و از عملکرد ایمن و مداوم در محدوده امتیاز خود اطمینان حاصل کند.

جابجایی جریان بالا و قدرت

BC548 با حداکثر امتیاز فعلی 500 میلی آمپر ، قادر به رانندگی چندین مؤلفه به طور همزمان است.ظرفیت برق آن همچنین باعث می شود که آن را برای انواع برنامه ها ، از LED های رانندگی گرفته تا رله ها ، مناسب کند.

سود فعلی DC عالی

BC548 بسته به نوع ، دارای افزایش جریان DC بالا ، از 110 تا 800 است.این امر باعث می شود که برای تقویت سیگنال ها ، به ویژه در مدارهای صوتی و پردازش سیگنال کم مصرف ، بسیار مؤثر باشد.

سطح سر و صدای کم

در مقایسه با ترانزیستورهای مشابه مانند BC549 و BC550 ، BC548 نویز کمتری ایجاد می کند.این باعث می شود گزینه های خوبی برای مدارهایی باشد که کاهش نویز در اولویت قرار دارد ، مانند تقویت کننده های صوتی یا تقویت سیگنال حساس.

سازگاری مؤلفه همه کاره

به لطف توانایی خود در رسیدگی به 500 میلی آمپر ، BC548 می تواند انواع قطعات را هدایت کند.این غالباً با مدارهای یکپارچه ، سایر ترانزیستورها ، LED ها و رله ها استفاده می شود و آن را برای بسیاری از برنامه های الکترونیکی به یک انتخاب همه کاره تبدیل می کند.

برنامه های ترانزیستور BC548

تقویت سیگنال های ضعیف

ترانزیستور BC548 معمولاً در جفت های Darlington برای تقویت سیگنال های ضعیف استفاده می شود.با جفت شدن آن با ترانزیستور دیگر ، قدرت سیگنال را تا حد زیادی تقویت می کند و آن را برای برنامه های کاربردی که نیاز به تقویت زیاد دارند ، ایده آل می کند.

مدارهای سنسور

این ترانزیستور یک مؤلفه اصلی در مدارهای سنسور است و به پردازش و تقویت سیگنال ها از سنسورها برای استفاده بیشتر در سیستم های الکترونیکی کمک می کند.

رانندگی بارهای کم مصرف

BC548 با توانایی خود در رسیدگی به بارهای حداکثر 500 میلی آمپر ، برای رانندگی بارهای کوچک مانند LED ها ، رله ها و دستگاه های کم قدرت مشابه مناسب است.

تقویت صوتی و ماژول های درایور

BC548 اغلب در مدارهای صوتی برای تقویت صدا استفاده می شود.همچنین در ماژول های مختلف درایور از جمله درایورهای LED ، درایورهای رله و ماژول های تعویض استفاده می شود.

ماژول های تقویت کننده

این ماده به طور گسترده در انواع مختلف ماژول های تقویت کننده مانند تقویت کننده های سیگنال ، آمپلی فایرهای فشار فشار و تقویت کننده های صوتی مورد استفاده قرار می گیرد.سود زیاد و سر و صدای کم آن ، آن را به یک انتخاب عالی برای این برنامه ها تبدیل می کند.

مدارهای هدف کلی

شما BC548 را در مدارهای مختلف با هدف عمومی مانند preamp های صوتی ، سوئیچ های لمسی ، مدارهای فلش LED ، مدارهای RF ، سنسورهای گرما و سیستم های PWM (تعدیل عرض پالس) پیدا خواهید کرد.

دستگاه های سریع سوئیچینگ و هشدار

به لطف سرعت سوئیچینگ سریع ، از BC548 در دستگاه های سوئیچینگ سریع و مدارهای زنگ هشدار استفاده می شود.این برنامه ها از توانایی آن در روشن و خاموش کردن سریع و بدون تاخیر بهره مند می شوند.

جایگزینی عمومی

BC548 می تواند بسیاری از ترانزیستورهای عمومی دیگر ، مانند BC547 و 2N3904 را در پروژه های مختلف الکترونیکی جایگزین کند و آن را به یک جایگزین همه کاره برای اجزای مشابه تبدیل کند.

حمل بار گسترده

BC548 با داشتن رتبه فعلی جمع کننده 500 میلی آمپر ، می تواند طیف گسترده ای از بارها را هدایت کند و این امر را برای مدارهایی که به چندین مؤلفه نیاز دارند ، مناسب می کند.

برنامه های قبل از تقویت

اتلاف جمع کننده عالی آن و افزایش جریان زیاد DC ، BC548 را برای استفاده در هر دو مراحل تقویت و قبل از تقویت مدارها ایده آل می کند.این امر پردازش سیگنال شفاف و عملکرد کارآمد را تضمین می کند.
